Рулевая рейка «рено меган-2»: особенности, устройство. замена рулевой рейки «рено меган-2»

Как диагностировать неисправность?

Если во время поворота рулевого колеса в вашем Меган Меган 2 слышится потрескивание в районе подрулевых переключателей или индикатор на приборной панели высвечивает ошибку касаемо подушки безопасности «Check AirBag», то это сигнализирует о выходе из строя шлейфа, который подлежит обязательной замене. При неисправности он заменяется целиком (в рыночной сети для модели Меган Меган 2 представлен именно в таком виде). Если приходит в негодность только лента с нанесенными медными дорожками, то ее, возможно, купить отдельно и в последующем заменить. В данной статье мы расскажем как происходит замена подрулевого шлейфа.

Как вариант, аналогичную ленту можно применить от принтера, предварительно приняв меры по ее укорачиванию до требуемой длины. Для полного диагностирования причин, повлекших неисправность, следует произвести демонтаж:

• подушки «AirBag»;
• рулевого колеса;
• шлейфа.

Указанные манипуляции осуществляются на автомобиле Renault Megane 2 только с отключенными клеммами от батареи.

Последовательность выполнения замены

1. 1. Замена подрулевого шлейфа осуществляется следующим образом: выставляем передние колеса под нулевым градусом вдоль продольной оси и не блокируем рулевое колесо (обеспечиваем его свободный люфт). Приступаем к снятию верхнего и нижнего кожухов на рулевой колонке. Эти детали закреплены тремя винтами, которые выкручиваются с помощью «Torx — ключей» с размером «20». Винты имеют разную резьбовую навивку: крупная — у боковых саморезов, мелкая — у средних. Съем верхнего кожуха выполняем путем поддевания его отверткой и подтягивания вверх. После демонтажа можно увидеть, что он крепится посредством четырех защелок. В аналогичном порядке снимаем кожух с нижней стороны колонки.

1. Завершив демонтаж кожухов на Renault Megane 2, обеспечиваем доступ к технологическому отверстию сзади. В него вставляем отвертку (лучше с крестообразным профилем) и надавливаем на пружинную защелку. Выполнение этой манипуляции позволяет снять подушку путем подтягивания ее вверх. Здесь следует проявить аккуратность – не сильно дергать за подушку, чтобы не повредить провода к механизму срабатывания пиропатрона.
2. Далее требуется отсоединить разъемы электропроводки «airbag»: сначала сами фиксаторы, а затем провода. Перед манипуляцией убеждаемся, что клеммы с аккумулятора сняты. Благодаря разноплановой цветовой гамме проводки подушки исключена возможность перепутать разъемы («синий — с синим, зеленый — с зеленым»). Затем отсоединяем оставшиеся разъемы.
3. Снимаем винт крепления рулевого колеса (также «торксом»). Здесь важным аспектом является отсутствие блокировки руля в момент демонтажа. В противном случае имеется риск повреждения блокиратора, что в последующем сделает невозможной блокировку колес при необходимости такового действия. Руль в Меган Меган 2 демонтирован.
4. После демонтажа руля аккуратно снимаем медиа-джойстик. Сначала выкручиваем крепящий его винт, а затем сдвигаем конструкцию вверх.
5. Подрулевой шлейф снимаем аналогичным ключом, но типоразмером на «20», надавливая на него для постепенного разжимания системы хомутов.
6. После отсоединения крепежа проводки извлекаем подрулевой шлейф, поддев его отверткой.

Меняем конструкцию полностью

Чтобы полностью сменить всю конструкцию, ремкомплект не подойдет.

Открутите рулевой вал от рейки, так как впоследствии нужно будет немного опустить задний подрамник. (Если не открутить в салоне вал, крайне неудобно будет выполнять дальнейшую работу).
Но прежде чем откручивать болт вала, цепляющегося к рейке (за педалью газа), выверните руль влево, чтобы получить доступ к болту. Открутите его головкой на 13. Полностью откручивать необязательно, достаточно наполовину, затем прожать вперед, чтобы вышла закладная.
После того, как открутили, поставьте руль ровно и заблокируйте рулевую колонку, то есть заведите и заглушите машину, вытащите карточку, чтобы заблокировать руль.
Теперь вытаскиваем вал и откручиваем передние колеса. После этого, зачистите и смажьте рулевой наконечник и стойку стабилизатора с обеих сторон – их тоже необходимо открутить.

Далее открутите стойку стабилизатора (достаточно это сделать только сверху) и рулевой наконечник.

Проведите аналогичные манипуляции с другой стороны. Поднимите машину (либо поставьте на яму) и отсоедините датчики АБС – совсем снимать необязательно, достаточно просто освободить, чтобы был ход.
Открутите гайки ключом на 13, держащие по бокам заднюю часть подрамника, а также открутите третью опору двигателя. Так как она крепится к подрамнику и к коробке – она нам будет мешать.
Можно сразу открутить 4 болта крепления планки подрамника головкой на 16. Теперь подрамник держится на 4х точках. Желательно под него подставить какую-нибудь стойку. Но он далеко не упадет, так как шаровые держатся в кулаках – повиснет на рычагах.
Откручиваем болты с 4-х точек. После этого можно вытащить планку, соединяющую передний подрамник с задним через сайлентблок и приспускаем заднюю часть подрамника

Обратите внимание, что для удобства можно снять защиту. Теперь извлекаем и меняем рейку. Проблема решена – стуки устранены.

Проблема решена – стуки устранены.

Реечный механизм Меган очень чувствителен к нашим дорогам, в результате езды по ним и возникает стук. Если водитель автомобиля использует агрессивный стиль вождения, регулярно быстро разгоняется и резко тормозит – Рено Меган не потерпит к себе такого отношения и быстро даст знать об этом своему владельцу. Поэтому своевременно используйте ремкомплект.

Как самостоятельно проверить ЭУР

Чтобы понять, что сломалось в усилителе, нужно провести его диагностику. Не у каждого автовладельца есть диагностический сканер, некоторым нравится самостоятельно ремонтировать автомобиль. В этом случае можно самому определить неисправность электроусилителя при помощи скрепки. Этот вариант подойдет для автомобилей Калина и Приора.

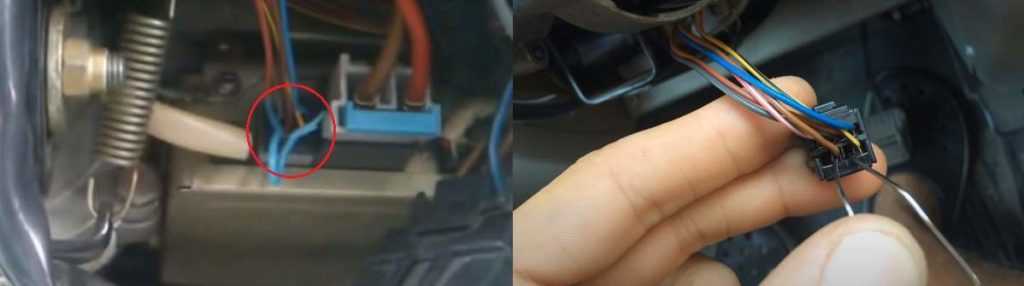

Метод «Скрепки»

Разбираем защитный чехол рулевой колонки, добираемся до блока управления усилителя. Находим колодку черного цвета с шестью проводами. Необходимо замкнуть между собой 7 и 6 контакты – «массу» и «К-линию». Если смотреть на колодку со стороны проводов, то отсчет идет справа на лево, сверху вниз. На нужен коричневый провод – контакт номер 7 и пустое гнездо, не задействованное – номер 6 по счету.

Выключаем зажигание, вставляем в контакты скрепку, смотрим, чтобы она не замкнула остальные провода. Включаем зажигание, считаем количество миганий контрольной лампы на приборной панели. Один длинный сигнал, а затем несколько коротких, именно их нужно считать. Смотрим расшифровку кодов неисправности электроусилителя Калины:

1. Один короткий – система исправная;
2. Два – Нет сигналов от датчика оборотов двигателя;
3. Три – Неисправен датчик момента;
4. Четыре – Поломка электродвигателя;
5. Пять – Нет сигнала от датчика положение рулевого вала;
6. Шесть – Неисправен датчик положения ротора;
7. Семь – Низкое напряжение бортовой сети;
8. Восемь – Блок управления ЭУР;
9. Девять – Датчик скорости автомобиля.

Замена рулевых наконечников и подтяжка рулевой рейки Меган 2

Привет, уважаемый читатель!

И снова я пишу про свои взаимоотношения с французским уже товарищем Меган 2. Лето у нас с ним выдалось активное(для меня) в плане ездабельности. А мне еще на диагностике при покупке говорили, что возможно постукивание, отдающее в руль. Ну было вроде минимальное раз в день на острой яме или на гравийке почувствуешь.

В общем решил, что можно и посмотреть что к чему. У меня приговаривали диагносты втулку электрорейки. А вот оказалось то что вовсе не факт. Скинул пыльник, а там все чисто, смазку как будто только что набили, никакой ржавчины и тд. А вот наконечники прямо таки стучат. В общем решил для начала поменять наконечники и подтянуть рулевую рейку.

Далее опишу нюансы, с которыми мне пришлось столкнуться вовремя замены наконечников(Да, да, такой вот бред, первая машина, где возникли вопросы.)

Купил я значит оригинальные наконечники фирмы TRW, забурился в гараж с инструментом и поехали.

1) Домкратим, лучше оставлять авто не на домкрате, а на чурке/досках, которую упираем в подрамник, весьма удобно и надежно стоит.

2) Ослабляем контрящую гайку наконечника на тяге, откручиваем гайку шаровой наконечника. И вот тут как раз возникли сложности. Гайка с гровером и откручивается хорошо до самого конца, как раз где этот гровер заходит на ту часть, где предполагается держать наконечник шаровой, чтобы он не крутился. А смысл то как раз в том, что я не сбивал наконечник еще, а он под конец все-равно начинает прокручиваться. В общем с правым справился поставив домкрат под наконечник и уперев его в рычаг. С левой стороны помогла мне только женушка болгарина, чтоб я без нее делал..)

3) Нюанс при установке новых наконечников.

Если вы берете той же фирмы, то скорее всего, достаточно оставить контр гайку на тяге на том же месте, тогда нет смысла ехать на развал после замены.

Еще нюанс, тяните ключом, а не большой трещеткой, в моем сслучае вышло, что сила есть-ума не надо. Один наконечник сорвал, пришлось покупать не два, а три )) Ну что ж, каждый на своих ошибках учится

По поводу подтяжки рулевой рейки. Вопрос в нащупать, реально подтянуть маленькой трещоткой и короткой головкой на 12. Подлезать надо со стороны катализатора в подрамнике, а не за ним. Фото снизу не мое, забыл сделать)

Итог?

Как мне сказал мой товарищ: «Да ты заколебал искать то, чего нет»

И у меня появилось подозрение, что и в правду, дороги то у нас не шоссе и то что мне чуть отдает в руль, при этом этого не слышно — лишь моя придирка.

Поедем дальше, поглядим.

А еще интересная штука

Обратил внимание, где у меня буксировочная петля…А как цепляться то в случае чего тьфу-тьфу-тьфу за нее, кто знает? )))

Шершавого асфальта, товарищи!

Как настроить руль под себя

Для удобства и безопасности поездке уделите настройке особое внимание. Для максимального комфорта и пользы, регулировать руль нужно под себя

Регулировка в соответствии с расположением колёс

Для начала проверьте правильную настройку рулевого колеса в момент, когда колёса расположены прямо. В этом положении нижняя часть рулевого колеса должна быть снизу, а колесо – симметрично линии горизонта. Если вы заметили отклонения, нельзя сразу перестраивать руль в правильное положение. Сначала необходимо определить причины, по которым могли появиться изменения.

1. Большие зазоры в рулевом управлении.
2. Разный износ резинового покрытия колёс.
3. Отличное от нормального давление в шинах.
4. Давняя или неправильная регулировка рулевого управления.
5. Различные механические повреждения элементов системы.
6. Нарушение углов колёс или их непрофессиональная установка.

Если вы не обнаружили неисправности, подвиньте руль в положение, которое рекомендует устанавливать производитель. Для этого полностью снимите его и поставьте в «нулевое положение», одновременно выставив управляемые колёса прямолинейно.

Чтобы проверить правильность установки, вращайте руль из исходного положения в обе стороны до упора. Если количество оборотов одинаково в обоих случаях, значит регулировка прошла успешно.

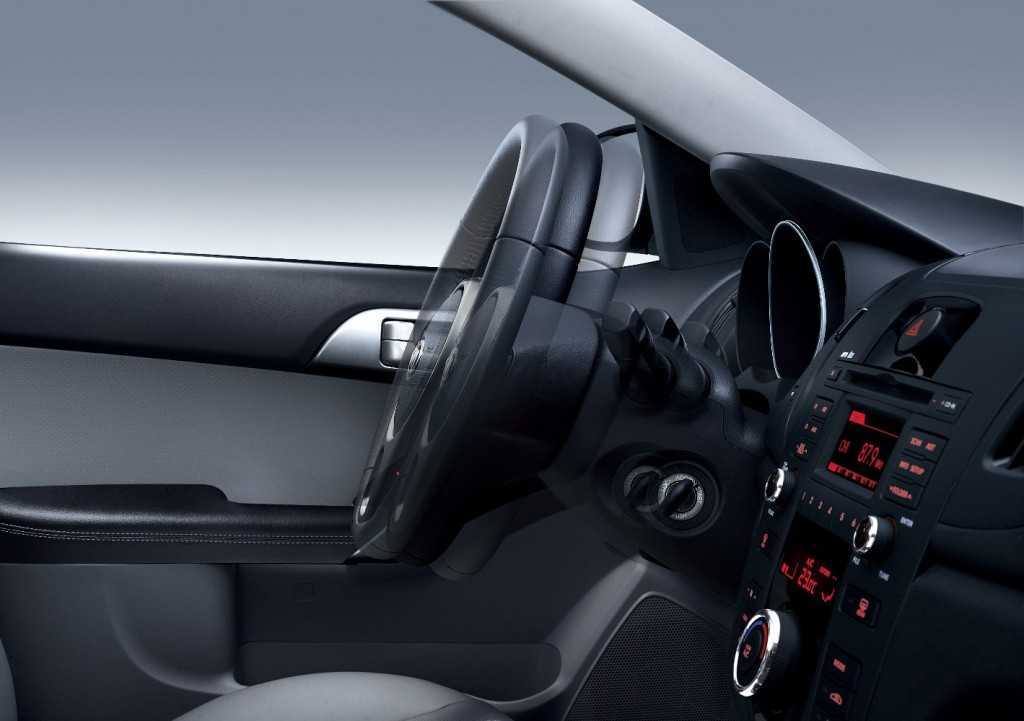

Регулировка по длине и высоте

В качестве дополнения в современных автомобилях предоставлена возможность регулировать руль по длине и высоте вылета. Однако, перед тем как начинать регулировать руль, специалисты рекомендуют провести правильную установку и фиксацию сиденья. Затем следует поднять рычаг, который расположен в нижней части рулевой колонки, чтобы разблокировать её.

После этого следует расположить руль так, чтобы вам были одинаково видны приборы на панели и обстановка на дороге. В то момент, когда ваша спина плотно прилегает к спинке сиденья, ладони обеих рук в распрямлённом состоянии должны обхватывать руль в верхней части.

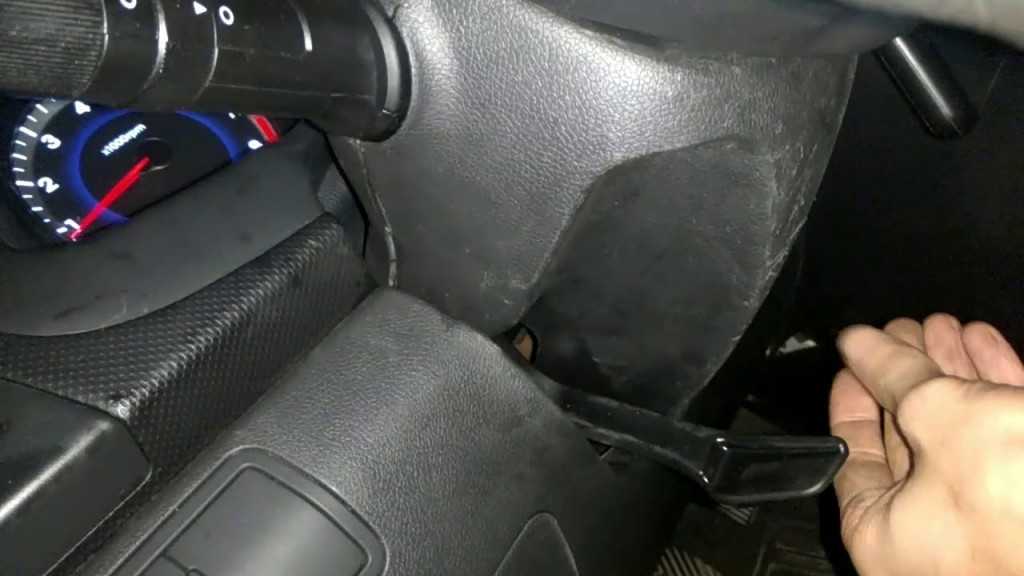

После того как вы закончили настройку вылета руля, нажмите на рычаг до упора вниз, чтобы зафиксировать колонку. Помните, что если ваш автомобиль имеет встроенные подушки безопасности, нежелательно устанавливать руль слишком высоко, иначе есть риск получения серьёзной травмы в момент срабатывания системы защиты (подушка должна открываться около груди, а не головы).

Также не следует проводить регулировку системы в движущемся автомобиле. В этом случае есть риск не зафиксировать колонку должным образом, что может привести к непредсказуемым последствиям.

Регулировку руля лучше всего проводить в крупном СТО, а не самостоятельно. В этом случае при нарушении настроек профессионалы смогут быстро и качественно найти и исправить проблему с помощью современного оборудования.

Признаки неисправности ЭУР

Самый явный – загорание контрольной лампы на щитке приборной панели. Это рулевое колесо с восклицательным знаком. Этот значок может быть двух цветов – желтого и красного цвета. В первом случае, можно управлять автомобилем, но стоит вытащить предохранитель электроусилителя руля, чтобы его обесточить полностью. Во втором случае – ехать не рекомендуется, механизм усилителя может заблокировать руль или вы потеряете полностью контроль над рулем.

Вторым признаком можно считать появление «тяжести» на руле, как на отечественной «классике». При этом не будет доноситься жужжание электродвигателя из-под рулевой колонки в случае Калины и Приоры. Эта поломка подкрепляется предупредительным индикатором на приборной панели.

Перегорание предохранителя. Это явный признак серьезной неисправности в электроусилителе. Причиной может быть проблемы в электрической части – окисленные контакты, повреждение проводки, короткое замыкание. Поломки в механической части ЭУР тоже могут привести к перегоранию плавкого предохранителя – подклинивание редуктора или разрушения в рулевой рейки. Это приводит к повышенной нагрузке на электродвигатель усилителя, а как следствие – большой ток протекает через предохранитель.

Повышенные обороты мотора автомобиля на холостом ходу могут служить косвенным признаком поломки электрического усилителя руля.

2 комментария к « Неисправности электроусилителя руля и как понять, что сломался ЭУР »

Добрый день. Купили новый Лада Х-рей кросс 2021 г.в., с первого дня рулевое колесо на стоячей заведенной машине крутится легко, но при движении становится очень тугим и жестким. В автосалоне проверяли несколько раз и сказали что так и должно быть и регулировок ни каких нет, включая прошивку мозгов. Супруга мучается с рулем, а в остальном машина устраивает.

Дело в том, что ЭУР должен отключаться на определенной скорости, чтобы избежать возможных аварий. Возможно вы ранее катались на автомобилях других марок с усилителем и привыкли к такой легкости, а пересев на отечественный автопром, кажется, что руль становиться тяжелее. Это как вариант. Диагностику ЭБУ усилителя проводили на сервисе, ошибок нет? На какой скорости руль становиться тугим? Это проявляется в любое время года: зима, лето?

Причины посторонних звуков в реечном механизме

• Стук может появиться, если все крепежные соединения недостаточно зафиксированы. Удалить стук поможет банальная затяжка болтов и гаек;
• Если изношена опорная втулка с какой-либо стороны;
• Если втулка подверглась коррозии, запросто может появиться стук. Решение проблемы – полная смена рейки, иначе стук будет лишь усиливаться и ремонт не поможет;
• Если изношены пыльники и реечные зубья;
• Если втулка изношена из-за использования слишком мягкого материала, который применили при её изготовлении. Из-за эксплуатации Рено на плохих дорогах, эта деталь деформируется еще быстрее и появляется назойливый стук. Решение проблемы – выточка новой детали из более прочного материала, по сравнению с исходным, например, капролона. Но для того, чтобы правильно выточить новую деталь, используйте чертеж, где указаны точные размеры.

Если вы не можете определить, что проблема в рейке, то посмотрев видео, вы поймете, как она стучит.

Где искать причину

Проблемы электрического свойства могут наблюдаться из-за окисленных контактов разъемов. Попадание влаги и грязи ухудшают токопроводимость контактов, а как следствие – ошибки в работе ЭУР.

Сбои в электронике могут быть по причине потери сигнала от датчика момента. Например на отечественных автомобилях слабо пропаяны контакты. Со временем они «отходят», начинаются проблемы с электроусилителем. Достаточно их почистить и хорошо пропаять и неисправность пропадет. Если не работает датчик скорости, то ЭУР будет выдавать ошибку и отказываться работать.

Предохранитель. Даже если он на вид целый, нужно внимательно его осмотреть. Были случаи, когда усилитель отключался и выдавал ошибку 1058 «Двигатель, замыкание фазных обмоток» (актуально для ВАЗовских моделей) по причине подгоревших контактов предохранителя. Чистка контактных поверхностей или замена предохранителя устраняла неисправность электроусилителя.

Причина выхода из строя усилителя может быть в механической части. Это касается редуктора и рулевой рейки. Первый может подклинивать из-за попадания воды и грязи в планетарные шестерни или их физических разрушений – читайте «Конструкция и принцип работы электроусилителя руля».

Повреждение пыльников рейки приводит к попаданию во внутрь воды, пыли и грязи. Это разрушает рейку изнутри, повреждаются подшипники, заклинивает рулевой механизм. Были случаи, когда слизывались гребни на рейки, «червяк» вала прокручивается, теряется связь между колесами авто и рулем.

Замена рулевых тяг.

Если есть сомнения, что для выполнения работы недостаточно квалификации, то лучше производить замену на СТО, где она будет выполнена одновременно с регулировкой развала/схождения. Опытные мастера способны произвести замену и регулировку в течение получаса.

Самостоятельный ремонт потребует максимальной точности во время проведения работ. Для начала необходимо измерить длину тяги, после чего нужно запомнить количество витков, на которые закручивался старый наконечник. Со временем деталь не деформируется и при выставлении идентичных параметров можно выставить угол схождения максимально точно, чтобы сэкономить деньги на визите в сервис.

Меняем детали

Чтобы устранить стук, а также поменять, восстановить или произвести ремонт деталей реечного механизма, необходим ремкомплект. Минимальный инструментарий для того, чтобы поменять детали рейки, которым должен быть оснащен ремкомплект: редуктор, втулки, сальники, прокладки, смазка (салидол, литол, WD-40) и комплект гаечных ключей.

Оригинальный ремкомплект стоит дорого, поэтому можно воспользоваться другим – взять от других иномарок. Но прежде чем использовать ремкомплект других производителей и начинать замену/ремонт проконсультируйтесь со специалистами в этой области, а далее создайте или дополните имеющийся ремкомплект, если таковой имеется.

1. Приподнимите Меган с помощью домкрата. Подставьте под колеса «башмаки». Со стороны, на которой выявлен изъян, открутите колесо. С помощью ключа открутите рулевой наконечник. Смажьте гайку «жидким» ключом, если она не поддается.
2. После снятия наконечника, максимально выверните руль и обрежьте пластиковые хомуты пыльника. В последствии их лучше поменять на металлические. Снимите гайку наконечника, сам наконечник и пыльник рейки, не прилагая чрезмерных усилий.
3. Открутите тягу с помощью разводного ключа. Спуститесь в яму, если машина поддомкрачена и закрепите ключ на нижнем рычаге, при этом тяните его вниз. Помощника попросите каждый раз подкручивать газовый ключ.
4. Когда тяга извлечена, вы увидите втулку, которую вам и требуется сменить. Для этого воспользуйтесь длинной отверткой. Посадите помощника за руль, чтобы он «порулил» в разные стороны. Таким образом, он поможет в извлечении нужной детали.
5. Втулка извлекается лекго, но будьте аккуратны и не сломайте её, чтобы не тратить время на извлечение остатков. Установите новую деталь, обработав смазкой и соберите все детали в обратном порядке.
6. После проведения работ необходимо в обязательном порядке отправить Меган на развал-схождение!

Виды и типы регулировки

Регулировка положения рулевого колеса считается базовой опцией для каждого современного автомобиля. Осуществляется она вручную или при помощи электропривода. Среди разновидностей типов и видов регулировки можно выделить несколько основных.

Конструкция системы Лобделла

Основа данной системы – храповой механизм, служащий местом для прикрепления рулевого колеса. Данная конструкция способна изменить положение руля, не двигая при этом саму рулевую колонку.

Главный минус системы Лобделла в небольшом диапазоне изменений (можно выбрать лишь из 7 основных положений). Кроме этого, руль не способен изменить угол наклона, а это значительно снижает удобство при управлении транспортным средством. Однако, именно такая система впервые была установлена на автомобиль марки Cadillac много лет назад.

Телескопическое рулевое колесо

В первый раз такая система была предложена для установки на заводе General Motors. Суть её заключается в том, что рулевое колесо настраивается в трёхдюймовом диапазоне, но зато направление руля выбирается с большей точностью, чем в предыдущей системе. Данная методика регулировки используется до сих пор, например, в некоторых моделях автомобилей Honda.

Регулируемая рулевая колонка

В данной системе диапазон, по которому можно перемещать руль, достаточно мал, зато реализована возможность регулировать его наклон. Этот способ был модернизирован разработчиками автомобилей Ford, которые предложили отодвигать руль каждый раз при высадке и посадке водителя. Затем данная система была оснащена электромоторами и механическими замками, которые позволили системе запоминать и воспроизводить заданные владельцем параметры руля.

Электроника

Новые престижные автомобили оснащаются автоматизированной системой, которая под управлением электроники способна сама регулировать удобное положение руля. Водителю надо просто выбрать комфортное для него расположение по наклону, высоте и удалённости положение, и затем внести изменения в виртуальную память бортового компьютера.

Система при помощи датчиков считывает положение ключа зажигания и ручки от двери. В соответствии с этой информацией при выключенном зажигании запускается двигатель, который поднимает руль, чтобы водитель мог выйти или сесть, не касаясь ногами руля. После занятия им необходимого положения руль возвращается в исходное состояние.
