Знакомство с электронным блоком управления двигателем: ликбез для новичков

Таблица масс ЭСУД в различных автомобилях

Массой в ЭСУД обычно выступает корпус машины. Если какой-то из контактов с массой теряет надежность, электросхема нарушается, качество работы системы падает. Например, двигатель начинает произвольно менять режим работы, набирая или сбрасывая обороты без участия водителя. Чтобы справиться с такой проблемой, надо знать места заземления ЭСУД.

Модели Точки заземления
Семейство АвтоВАЗ 2108-9 и 13-15 1. Масса ЭСУД берется с двигателя, с болтов, крепящих заглушку с правой стороны головки блока. В контроллерах BOSCH 7.9.7 или Январь 7.2, масса берется со шпильки, крепящей каркас центральной консоли приборной панели к тоннелю пола (внутри центральной консоли, под пепельницей).
Семейство ВАЗ 2110-12, 1,5L. С болтов на левой стороне головки блока.
Семейство ВАЗ 2114, 21124 1,6L. Контроллеры BOSCH 7.9.7 или Январь 7.2. Масса на четыре катушки зажигания с болта М6, масса на ЭСУД – со шпильки на кронштейне крепления ЭБУ, слева. На шпильку – от моторного щита. Здесь возможны проблемы, надо подтянуть постоянно разбалтывающуюся гайку.
Нива с контроллером Bosch MP 7.0. С болтов, крепящих заглушку, на месте распределителя зажигания – трамблера.
Нива с контроллером Bosch М 7.9.7. Масса берется с кузова, со шпилек его крепления. Частая проблема – клемма намного толще, чем нужно для равномерного прижатия корончатой шайбы к кузову.
Шевроле Нива с контроллером Bosch MP 7.0. Масса берется с двигателя, со шпилек М8 в его нижней левой части, под модулем зажигания.
Приора С на крепления ЭБУ (на кронштейне).
Калина Контакт для массы находится справа на двигателе, на кронштейне крепления впускного коллектора.
Модельный ряд 2104-07. Старые контроллеры. Масса берется с болта, притягивающего кронштейн крепления модуля зажигания к мотору.
Газель с двигателем 405, 406 С приварной шпильки на площадке над правым лонжероном, под свесом моторного щита.
УАЗ Патриот с Микас 11 Е2 Контакт от кузова через приварную шпильку в нижней части левого брызговика.

Как прошить своими руками?

Оборудование

Перед тем, как решите произвести сброс ЭБУ с инициализацией и его прошивку, необходимо ознакомиться с одной из основных составляющих этого процесса. А именно речь идет о редакторе для ЭБУ автомобилей. Редактор – это специальная программа, предназначенная для внесения изменений в настройки компьютера. Если решили произвести этот процесс сами, заранее необходимо подготовить как минимум один редактор.

Сегодня приобрести редактор для корректирования файлов компьютера – не проблема. В продаже можно встретить редакторы от различных брендов и для различных целей.

Среди популярных можно выделить:

  1. Delphi mt60. Вариант mt60 универсальный, поскольку подходит для редактирования большинства устройств, в том числе Микас от 7 до 11 версии. Приобрести mt60 для Микас 11 можно в любом специализированном магазине.
  2. Openbox. После подключения кабеля оборудования к разъему компьютера можно использовать редактор Openbox. Openbox один из распространенных вариантов. Openbox – универсальны редактор, подходит для блоков Январь, Бош и Микас 11. На практике Openbox взаимодействует с Микас 11 и прочими компьютерами, позволяя повысить защиту от угона и улучшить прочие параметры.
  3. Помимо Openbox, перенастроить компьютер Микас 11 от угона после подключения оборудования к разъему через кабель можно с помощью утилиты ЧипЭксплорер. Как и Openbox, эта программа подходит для Микас 11 и других ЭБУ.

Чтобы произвести настройку Микас 11 от угона с помощью Openbox, потребуется специальный модуль, который подключается к устройству через кабель. Разъем кабеля должен соответствовать диагностическому выходу. Процедура настройки Микас 11 или другого компьютера с помощью Openbox осуществляется в соответствии с инструкцией.

Что нужно знать?

Что необходимо знать о перепрошивке компьютера Микас 11 или другого для повышения защиты от угона? Приобретая редактор для Микас 11, необходимо проверять содержимое упаковки. В комплекте должна идти не только программа, которая позволит повысить защиту от угона, но и USB ключ, который выглядит как обычный флеш-накопитель. Если его в комплекте нет, то не сможете использовать программу. Желательно, чтобы на редактор была лицензия – в зависимости от производителя она может быть либо один год, либо полтора.

Специалисты не советуют заниматься этим самому – лучше отдать специалистам, чтобы не попасть на дорогой ремонт.

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Программы ЭБУ разделяются на два типа модулей. Присутствует функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров, но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

Где находится?

Я уже немного затронул про расположение этого блока. НО сейчас хочется немного повторить. Основных расположений всего два:

  • Салон автомобиля. Это может быть как под панелью, например в наших ВАЗ он располагается в районе радиатора печки. Также под задним сидением, на многих иномарках бизнес – класса находится именно там. Я также где-то читал в интернете, что может быть и в багажнике автомобиля.
  • Под капотом. НЕ самое лучшее место, потому как грязь, снег, вода и прочие прелести. Обычно располагается рядом с аккумулятором (как у меня), или рядом с блоком предохранителей. Как правило, такие блоки ЭБУ хорошо герметизированы.

Так что найти его не так то и сложно. Даже обычный водитель сможет разобрать часть панели приборов (как правило, она не так сложно снимается), либо заглянуть под капот своего авто. Если увидите коробочку, из которой идут два шлейфа проводов – это и есть ЭБУ. Вот только лезть в него я вам не советую – если ничего не понимаете, лучше довериться профессионалам.

Как снять ЭБУ Лада Гранта пошаговая инструкция

Для того чтобы снять ЭБУ Лады Гранта на потребуется выполнить следующий порядок действий:

  1. Обесточиваем систему сняв клеммы с аккумуляторной батареи автомобиля

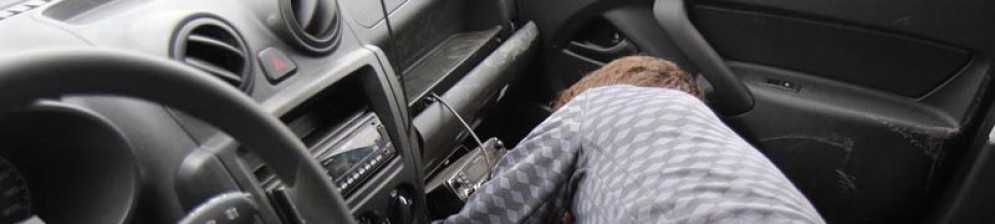

  2. Контроллер ЭБУ находиться под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову. Выворачсиваем этот винт.
  3. Далее отводим обшивку от пола руками как показано на рисунке
  4. Теперь отгибаем шумоизоляционный материал в сторону
  5. Выкрутив гайки, отодвигаем ЭБУ от кузова.
  6. Теперь сжимаем фиксатор скобы крепления жгута проводов и откидываем скобу.
  7. Отсоединяем разъем от блока и аналогично отсоединяем второй жгут с проводами, после чего снимаем ЭБУ с автомобиля. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Модули управления двигателем править править код

«>Контроллеры компании

  • Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
  • Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно – параллельный впрыск./ Фазированный впрыск.
  • Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 – 2007) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 – 2011) (Евро-3) Фазированный впрыск.
  • Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
  • Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

«>Контроллеры

  • Delphi MT20 (Евро 3)
  • Delphi MT80 (Евро 3/4/5/6)
  • Delphi MT92 (Евро 3/4/4/6) – Gasoline Direct injection (GDi).
  • Delphi AC Delco E39/E39A (Евро 2)
  • Delphi AC Delco E73
  • Delphi AC Delco E78
  • Delphi AC Delco E83
  • Delphi MR140

«>Контроллеры

  • GM EFI-4 (24/32/32 Pin) (США-83) – Моновпрыск.
  • GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) – 8кл. попарно – параллельный впрыск, 16кл. фазированный впрыск
  • GM ITMS-6F (Евро-2) – Попарно – параллельный впрыск.

«>Контроллеры

  • Simtec 70 (Евро 2) Фазированный впрыск.
  • Simtec 71 (Евро 3) Фазированный впрыск.
  • Simtec 75.1 (Евро 4) Фазированный впрыск.
  • Simtec 75.5 (Евро 4) Фазированный впрыск.
  • Simtec 76 (Евро 2/3)
  • Simtec 81 (Евро 5) Непосредственный впрыск.

«>Контроллеры

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах – Итэлма (Первый элемент в обозначении прошивки – литера «I» в маркировке ЭБУ) и Автэл (Первый элемент в обозначении прошивки – литера «А».

  • Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно – параллельный впрыск. (На этикетке присутствует обозначение отладочной версии «Квант».)
  • Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение «Квант».)
  • Январь 5.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, .
  • Январь 5.1.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, . (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
  • Январь 5.1.2 (55 Pin) На этикетке: ООО «НПП АВТЭЛ»

«>Контроллеры

  • VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
  • VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
  • VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).
  • T11183 (Евро 2/4) (1.6л,8кл.)) Попарно-параллельный впрыск.
  • T11186 (Евро 4) (1.6л,8кл.)
  • T11194 (Евро 3) (1.6л,16кл.)
  • T21067 (Евро 3) (1.6л,8кл.)
  • T21114 (Евро 2/3) (1.6л,8кл.)
  • T21116 (Евро 4) (1.6л,8кл.)
  • T21124 (Евро 2/3) (1.6л,16кл.)
  • T21126 (Евро 3/4) (1.6л,16кл.)

«>Контроллеры

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I – Итэлма) (А – Автэл).

  • Январь 5.1 (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: , ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.
  • Январь 5.1.1 (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.2 (16кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно – параллельный впрыск.
  • Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 – 2007) Попарно – параллельный впрыск./ Фазированный впрыск.
  • Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 – ) Попарно – параллельный впрыск./ Фазированный впрыск.
  • М10.3 (Евро 2/3).
  • М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 – ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
  • М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
  • М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Основные достоинства и недостатки ЭБУ

Несмотря на наличие множества преимуществ, у электронных модулей есть и недостатки.

Достоинства ЭБУ

Плюсы устройств:

  • возможность оптимизации динамических параметров работы ДВС;
  • снижение расхода горючего при правильной регулировке соотношения воздуха и топлива;
  • простота пуска силового агрегата — модуль быстро адаптирует двигатель для работы в разных условиях, к примеру, при функционировании на холостом ходу;
  • при установке ЭБУ в авто у владельца машины отпадает необходимость в ручной регулировке параметров работы ДВС;
  • увеличение показателей экологичной чистоты при правильной регулировке объемов вредных веществ в отработанных газах.

Недостатки ЭБУ

Минусы электронных модулей:

  • высокая цена на составляющие элементы, если возникнет необходимость проведения ремонта модуля;
  • при неполадках блок часто не подлежит ремонту, его приходится менять целиком;
  • необходимость в эксплуатации недешевого и сложного оборудования для проверки модуля, иногда для диагностики требуются квалифицированные мастера;
  • повышенные требования параметров надежности питания бортовой сети — скачки напряжения могут привести к поломке ЭБУ;
  • необходимость использования только качественного топлива при заправке машины.

Канал Avto-blogger подробно рассказал об особенностях и недостатках электронных модулей.

Неисправности электронного блока управления двигателем и диагностика

Хотя производители выполняют ЭБУ в виде защищенной коробки, размещая аппаратную начинку в прочном металлическом корпусе, данное устройство также может выйти из строя. Проблемы с блоком управления могут сопровождаться неустойчивой работой ДВС или невозможностью завести двигатель, отклонениями в процессах смесеобразования, нарушениями в работе трансмиссии (как правило, автоматической) и т.д.

Чтобы проверить ЭБУ, начинать следует с визуального осмотра, что позволяет вывить очевидные дефекты (например, трещины в корпусе). Однако если таковых не обнаружено, это все равно не позволяет исключить возможные повреждения микропроцессора, так как причин для выхода из строя данного устройства достаточно много.

Среди самых простых специалисты выделяют:

  • перегрев;
  • сильную коррозию и попадание влаги;
  • повреждения в результате ударных нагрузок;
  • короткое замыкание;

Также виновником проблем может оказаться не сам ЭБУ, а плохой контакт с датчиками, окисление в месте присоединения проводов. Отметим, что нередко к проблемам с блоком управления приводит банальная безответственность самого автовладельца.

Например, во время мойки двигателя под давлением блок не защищается должным образом от попадания влаги, машина эксплуатируется во влажную погоду со снятыми элементами (без крыльев, капота). Часто владельцы игнорируют тот факт, что крепление ЭБУ в месте установки недостаточно надежное или имеются проблемы с проводкой, что может привести к короткому замыканию и т.п.

Еще вывести из строя электронный блок может «прикуривание» от другого автомобиля с заведенным двигателем, неквалифицированная установка в автомобиль дополнительного оборудования, проблемы в высоковольтной части системы зажигания.

Добавим, что также встречаются случаи полного выведения из строя ЭБУ после попыток непрофессионального или самостоятельного ремонта данного типа устройств, а также чип-тюнинга

Важно понимать, на некоторых моделях блок является неремонтопригодным, то есть предполагается полная замена блока

При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать. Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден.

По этой причине важно понимать, что сначала должна быть проведена комплексная профессиональная компьютерная диагностика. Только после этого можно принимать решение о том, что делать, менять или выполнить ремонт блока управления двигателем

Если же говорить о доступной проверке, которую может выполнить автолюбитель самостоятельно, это банальная подмена имеющегося блока на точно такой же заведомо рабочий. Например, можно под залог взять ЭБУ от такого же авто на разборке, установить такой блок и проверить работу ДВС. Если машина работает с новым блоком нормально, тогда проблема очевидна.

Также отметим, что не всегда удается устранить поломку только заменой контроллера. Как уже говорилось выше, часто первопричиной поломки ЭБУ является не сам блок. Простыми словами, если, например, имеется замыкание в проводке, новый блок управления быстро выйдет из строя точно так же, как и предыдущий.

Как работает ЭБУ

Схема работы ЭБУ

Для того чтобы понять, что такое ЭБУ в автомобиле, для начала нужно разобраться с тем, как данная система работает. В первую очередь ЭБУ собирает данные с датчиков:

  • Температура мотора и окружающей среды,
  • Данные о подаче кислорода и топлива,
  • Датчик скорости,
  • Датчик холостого хода,
  • Данные от систем антизаноса, стабилизации, антиблокировочной системы, некоторых других систем безопасности,
  • Информация о состоянии коленвала (или коленвалов)
  • Информация о положении дроссельной заслонки, педали газа
  • Контроль количества охлаждающей жидкости, тормозной жидкости и самой тормозной системы
  • Датчик напряжения внутренней электросети автомобиля,
  • Информация из цепи ЭУР или о состоянии гидроусилителя.

Это минимальный набор данных, которые блок электронного управления получает для анализа постоянно. Чем выше классом машина, тем этот список все длиннее. Добавляются, например, данные о состоянии пневматической подвески у внедорожника и пр.

По мере анализа всей этой информации ЭБУ постоянно отдает команды для поддержания автомобиля в рабочем режиме. Фактически блок управления всегда держит под контролем:

  • Впрыск инжекторов,
  • Подача воздуха и всю система зажигания,
  • Управление газораспределением,
  • Состав выхлопных газов,
  • Управление автоматической КП
  • Поддержание нужного значения температуры,
  • Всю осветительную систему, внутреннюю и наружную,
  • Подогрев, кондиционер,
  • Стеклоподъемники и прочее.

Это интересно: Как снять бампер с приоры

Где находится и установлено ЭБУ Лада Гранта?

Автомобиль: Лада Гранта. Спрашивает: Кирилл К. Вопрос: Где находится ЭБУ Лада Гранта и есть ли подводные камни такого расположения?

На первых Калинах было много случаев отказа в работе Эбу из-за того, что его заливает охлаждающей жидкостью. Великий и могучий АвтоВаз не признавал это гарантийный случаем и владельцы попадали на деньги. Стоит ЭБУ не так уж и дешево, плюс работы по поиску неисправности и его замена.

Поэтому возник вопрос. Где находится ЭБУ на Лада Гранта и защищена ли эта модель от недостатков своей предшественницы? Читал о том, что, в результате засорения дренажных отводов под капотом, вода льёт в салон и ЭБУ выходит из строя.

Программное обеспечение

Функциональное ПО является наиболее важным. Ведь именно за счет него читается и анализируется информация с датчиков, а также отправляются команды на исполнительные устройства.

Модули ведут контроль полученных данных на предмет ошибок, если такие удалось обнаружить. ПО старается исправить ошибки, если это возможно. Если исправить ошибку нельзя, то на дисплее бортового компьютера выводится Check Engine и т. п. Не нужно помнить все ошибки ЭБУ. Расшифровка их разная для всех видов автомобилей. Например, на «Ладе Приоре» код Р0353 говорит об обрыве цепи катушки зажигания 3-го цилиндра.

Автомобильный бензобак устройство и принцип работы

СИСТЕМЫ ДИСТАНЦИОННОГО АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ ГЛАВНЫМИ ДВИГАТЕЛЯМИ МОРСКИХ СУДОВ

Какие модификации системыFAHMустановлены на судах?


На судах отечественного флота установлены системы FAHM следующих модификаций: FAHM-1-4 для дизелей«Бурмейстер и Вайн» ,FAHM-2-3 для дизелей«Зульцер» ,FAHM-3 для дизелей«Пильстик» ,FAHM-5 для дизелейMAN,FAHM-10 для управления турбинами фирмыAEG,FANM-11 для управления турбинами . Элементы систем всех модификаций размещают на мостике, в машинном отделении, ЦПУ и непосредственно на двигателе (рис.71). Для чего предназначена система FAHM-2-2?

СистемаFAHM-2-2 предназначена для дистанционного автоматизированного управления главным судовым двигателем. Пуск и режимы работы двигателя осуществля­ются автоматически в соответст­вии с заданной программой. Единственная функция, которую должен выполнять оператор,— это установка требуемой частоты вращения и направления вращения двигателя с помощью рукоятки машинного телеграфа, установленного на ходовом мостике и в ЦПУ машинного отделения. При необходимости дистанционное автоматизированное управление может быть отключено. Конструкция системы дает возможность ее монтировать как на строящихся, так и на находящихся в эксплуатации судах.

Какие операции выполняются системой FAHM-2-2?

Система обеспечивает выполнение следующих операций:

—дистанционный автоматизированный пуск и остановка главного двигателя согласно заданной программе;

—исполнение команд об изменении частоты вращения и направлении вращении главного двигателя. При этом зону критических частот вращения двигатель проходит по особой программе;

—автоматическая запись реверсографом подаваемых команд;

—контроль работы двигателя телеграфом с ходового мостика;

—контроль работы двигателя телеграфом из ЦПУ. При этом телеграф ходового мостика и репитер команд в ДПУ могут использоваться в качестве обычного машинного телеграфа;

—управлять работой двигателя вручную с поста управления двигателя при отключенной системе ДАУ. При этом регулятор можно устанавливать нажимной кнопкой, телеграф ходового мостика и репитер команд в машинном отделении использовать в качестве обычного машинного телеграфа.

Каковы основные технические характеристики системы?

Система обеспечивает изменение частоты вращения главного двигателя по двум программам:нормальной

имаксимальной .

Нормальная программа

Время, сек, в течение которого увеличивается частота вращения, об/мин:

с 25 до 45 …… 2

» 45 » 80 …… 25

» 80 » 119 . . . . … 100

Время, с, в течение которого снижается частота вращения с 119 до 25 об/мин …. 9,5

Максимальная программа

Время, сек, в течение которого увеличивается частота вращения, об/мин:

с 25 до 45 …… 2

» 45 » 119 . . . . . . 70

Время, с, в течение которого снижается частота вращения с 119 до 25 об/мин …. 9,5

Максимальная программа применяется в чрезвычайных (аварийных) случаях. Сброс нагрузки при дистанционном управлении (кроме случаев маневрирования) предпочтительно производить путем постепенного изменения частот вращения. При маневрировании система обеспечивает выполнение последней заданной команды, даже если предыдущая команда не выполнена. Точность дистанционного задания частоты вращения на валу серводвигателя ±0,5 об/мин. Время реверса двигателя с «Малый вперед» на «Малый назад» 8-11 с.

Система обеспечивает сигнализацию о наличии перегрузки двигателя и надежно работает при длительных кренах до 22,5° и дифферентах до 10°.

Что контролирует

Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ. Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер. Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.


Двигатель автомобиля, контролируемый ЭБУ

Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.

ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков. Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства. Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.

В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.

Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.

Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:

  • температуру мотора;
  • холостой ход;
  • подачу горючего;
  • подачу кислорода;
  • температуру окружающей среды;
  • антиблокировочную систему;
  • систему стабилизации;
  • антизанос;
  • скорость;
  • текущее положение заслонки дросселя;
  • уровень нажатия педали акселератора;
  • коленвал;
  • тормозную систему;
  • уровень ОЖ;
  • уровень тормозной жидкости;
  • напряжение в бортовой сети;
  • гидроусилитель;
  • электроусилитель руля;
  • кондиционер;
  • отопление и пр.

Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.

Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:

  • дроссельной заслонки;
  • системы подачи воздуха;
  • зажигания;
  • фаз газораспределения;
  • системы кондиционирования;
  • выхлопной системы;
  • освещения;
  • стеклоподъёмников;
  • подогрева;
  • АКПП и пр.

Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.

Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.

Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.

Как выглядит

Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке. Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще. При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.


Внешник вид ЭБУ двигателя Бош

Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.

Сбои и ошибки двигателя записываются в память ЭБУ

ЭБУ имеет встроенную систему диагностики. Если контроллер фиксирует отклонение, ошибку или сбой в работе двигателя, тогда на приборной панели загорается соответствующая пиктограмма (обычно желтого или красного цвета), или же информационная надпись сheck-еngine. Автолюбители в быту данный предупреждающий сигнал определяют как «загорелся чек».

Возникающие ошибки в работе двигателя имеют индивидуальный код. Коды ошибок хранятся в ЭБУ, так как записываются в память запоминающего устройства на плате контроллера. Для диагностики и выявления неисправностей специалисты подключают к блоку управления двигателем специальный сканер через диагностический разъем ЭБУ. Сканер считывает коды ошибок (расшифровывает) и отображает их на своем дисплее. По этим данным можно получить представление о том, в каком состоянии находится мотор и какие имеет неисправности.

Как выглядит ЭБУ и что собой представляет?

Блок управления изготавливают в самых разных корпусах. Зачастую это пластиковые или алюминиевые основания. К примеру, ЭБУ ВАЗ-2172 изготовлен в пластиковом корпусе. На большинстве иномарок корпус металлический. Материал по большей части зависит от места расположения блока. Так, если на моделях от АвтоВАЗ блок установлен в салоне, то он из пластика. Если бы его устанавливали под капотом, сделали бы из металла.

Но корпус – это далеко не весь ЭБУ. Внутри корпуса находится электронная плата. Это и есть ЭБУ. Что это такое, мы уже примерно знаем. Из платы наружу выведены два разъема – это так называемая CAN-шина. К данным разъемам подсоединены провода от всех датчиков и исполнительных устройств. Нужно заметить, что некоторые блоки также оснащаются разъемом для обновления встроенного ПО, а также диагностическим OBD-II выводом. Как и любой компьютер, этот тоже иногда «глючит». Также сбои случаются в датчиках. В помощью диагностического разъема можно считать коды ошибок ЭБУ ВАЗ и тогда будет легче ремонтировать автомобиль. Больше не нужно искать поломки вручную.

Микросхемы ЭБУ подвержены достаточно сильному нагреву. Поэтому корпуса их имеют ребра. Последние выполняют функцию радиаторов, отводя лишнее тепло. Если взять и посмотреть на демонтированный блок, то по внешнему виду блок – это небольшая коробка размером 15 на 10 см, толщина ее составляет не более сантиметра.

Пару слов о (прошивке) ЧИП – тюнинге

Конечно, у меня уже есть статья об этом процессе, почитайте. Но сейчас немного повторюсь. ЧИП – тюнинг – это программное улучшение стандартной «прошивки» (микропрограммы), которую закладывают с завода. Сейчас очень много компаний, которые занимаются такого вида работами, но стоит помнить, что прошивки должны быть также оригинальными, либо адаптированными для вашего авто. Новая программа – позволит увеличить мощность, улучшить плавность хода, а также сделать расход топлива более экономичным. Кстати прошивка регулирует и работу вашей автоматической коробки передач, переключения и т.д.

Скажу так при помощи ЧИП – тюнинга можно добиться прибавления мощности от 10% а иногда и выше, если скажем — убрать катализатор.

Вот такая вот статья получилась, сейчас смотрите небольшое видео.

НА этом заканчиваю, читайте наш АВТОБЛОГ, будет интересно.

ЭБУ в современном автомобиле

Если машина импортная, ЭБУ у нее будет называться ECU, однако никакой разницы, кроме сочетания букв, в этом нет. Устройство может быть установлено на двигатель любого типа вне зависимости от того, на каком виде топлива он работает. Узел работает с датчиками, которые отправляют электронные сигналы от различных устройств, не только двигателя, но и остальной системы автомобиля. Определение параметров проходит по заданному алгоритму, поэтому работа ЭБУ для каждого авто индивидуальна, и от разных моделей блоки подходить не будут. Обработав информацию в соответствии с параметрами мотора, блок будет отдавать команды устройствам исполнителям.

ЭБУ является главным элементом бортовой сети, так как управляет ей. Некоторые автомобилисты называют ее бортовым компьютером, но это не совсем правильно. Так называемые в народе «мозги» – это и есть данное устройство. Контроллер контактирует со всеми системами автомобиля, оснащенными электронными датчиками. Располагаются они в следующих узла и модулях:

  • Автоматическая коробка передач.
  • Тормозная система, если она оборудована ABS, EBD.
  • Подушки безопасности, за их срабатывание отвечает именно контроллер и датчики.
  • ESV, VSC, прочие системы, относящиеся к курсовой устойчивости.
  • Климат-контроль.

Каждая система имеет отдельные блоки управления, они связаны друг с другом, могут координировать свои действия. Основным все-таки считают именно тот блок, который отвечает за управление системами двигателя. Он работает непрерывно, постоянно обменивается данными с другими системами автомобиля.

Для связи применяется не обычная проводка, а специальный кабель, именуемый CAN-шиной. Благодаря этому и образуется единая сеть, способная быстро обмениваться параметрами и стабилизировать работу всех систем. Таким образом производителю удается добиться наиболее оптимальной работы силового агрегата.

Физическая реализация.

У автомобилистов, не сталкивавшихся с заменой и ремонтом электронного блока управления нередко складывается впечатление, что ЭБУ по конструкции близок к ПК или ноутбуку (за исключение дисплея). В действительности реализация блока несколько отличается – точнее аналогия с системной платой компьютера.

Фактически контроллер представляет собой единую печатную плату, расположенную в плоском малогабаритном корпусе (линейные размеры редко превышают 20-30 см, а толщина 3-5 см). Корпус выполняют из пластика (вариант применяется для ЭБУ, установленных в салоне) или алюминия (сплавов).

Производители максимально герметизируют блок, чтобы предотвратить попадание влаги и агрессивных химических веществ (особенно, если устройство монтируется под капотом автомобиля).

На корпусе располагаются разъемы (чаще всего, 2) для подключения шины стандарта CAN. Кроме того большинство ECU комплектуется диагностическим разъемом.

Поскольку некоторые силовые ключи, управляющих исполнительными механизмами, также установлены на плате, часть корпуса может представлять собой оребренную металлическую поверхность для обеспечения эффективного теплоотвода.

Печатная плата — микропроцессорное или микроконтроллерное устройство в сборе, с установленными:

  • Одним или несколькими микропроцессорами или контроллерами, обеспечивающими обработку сигналов датчиков, расчет управляющих воздействий и выдачу сигналы управления.
  • Цифро-аналоговые и аналого-цифровые преобразователи, обеспечивающие согласование сигналов и преобразование из аналоговой формы в цифровую и наоборот (при необходимости).
  • Оперативное запоминающее устройство (ОЗУ, RAM) предназначенное для временного хранения данных, обрабатываемых в текущий момент времени.
  • Программируемое постоянное запоминающие устройство (ППЗУ, PROM) в котором хранится основная программа работы блока, алгоритмы обработки сигналов датчиков и расчёта управляющих воздействий.
  • Электрически репрограммируемое запоминающее устройство (ЭРПЗУ, EEPROM). Используется для временного независимого хранения кодов доступа и эксплуатационных параметров, например, пробега, расход топлива, наработки двигателя.

ЭРПЗУ выполняет важную функцию — регистрация и хранение данных о сбоях и ошибках:

  • время работы двигателя с превышением температуры, допустимой частоты вращения, пропусками воспламенения смеси;
  • информацию о неверных на показаниях датчиков детонации, массового расхода воздуха или концентрации кислорода;
  • движение с превышением допустимой скорости;
  • состояние бортовой сети и пр.

ЭРПЗУ — энергонезависимое устройство, здание в котором сохраняются даже при полном отключении бортовой сети, что позволяет использовать хранимых данных для точной диагностики неисправностей.

В большинстве моделей ЭБУ на плате находятся силовые транзисторные ключи для управления исполнительными механизмами и выдачи сигналов на реле и соленоиды.

Видео с описанием принципа работы блока, очень подробно.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
