Принцип работы турбины на бензиновом и дизельном двигателе

Функция турбины, настройка

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя.

Особенности бензиновой турбины

Принцип работы турбонагнетателя для бензинового мотора ничем не отличается от дизельного — здесь используется та же схема. Отработанный бензин проходит в выпускной коллектор, в который врезан патрубок горячей улитки с расположенным в центральном боке лопастным колесом. Выхлопные газы раскручивают турбинное колесо, которое передает силу вращения по оси на колесо компрессора. Отработанные газы выводятся наружу. За счет вращения ротора происходит закачивание в холодную улитку атмосферного воздуха, который поступает в цилиндры мотора. Топливо начинает интенсивнее гореть и увеличивать обороты двигателя.

Многие автомобилисты, которые устанавливают турбину на бензиновые двигатели своих авто или приобретают заводскую комплектацию с турбонаддувом, кроме радости, что мотор на 20-30% увеличил мощность, полка момента достаточно ровная в большем диапазоне оборотов, отработанные газы попадают под норму протокола Евро5, отмечают большие сложности в эксплуатации автомобиля.

Эффект от полного сгорания топлива и экономии на заправке нивелируется большой требовательностью силового блока к качеству бензина, и, главное, масла, ассортимент которого для турбированных бензиновых моторов ограничен. Менять масляной фильтр потребуется через 5-6 тысяч км пробега.

Кроме этого, бензиновая турбина в три раза чаще, чем дизельная, становится причиной детонации. Это связано с плохим качеством топлива и неисправностью в работе интеркулера (охладителя воздуха).

Хотя производители и заявляют срок службы турбины в пределах срока работы «родного» двигателя, на практике дизельная турбина служит 30-45% от ресурса мотора, бензиновая — 15-25%.

Как работает турбонаддув

Чтобы разобраться в работе турбонаддува, для начала следует уяснить понятия турбоподхвата и турбоямы.

Турбоподхват – ситуация, когда набравший скорость ротор увеличивает поступление воздуха в цилиндры, следствием чего становится повышение мощности двигателя.

Турбояма – момент небольшой задержки, наблюдаемый в работе турбины при увеличении количества поступившего горючего, что достигается нажатием на педаль газа. Задержка вызвана временем, которое нужно ротору для его разгона газами.

Турбонаддув увеличивает давление отработанных газов за счет более интенсивной работы двигателя. В то же самое время повышается и давление наддува: этот процесс требует контроля и регулировки, поскольку при достижении высоких значений велика вероятность поломки. Функции регулировки давления возложены на клапан, контролем предельно возможных значений занимаются мембрана и пружина с определенными значениями жесткости (когда достигается максимально допустимая величина, мембрана открывает клапан).

Работа турбины дизельного двигателя также требует контроля давления:

1. компрессор через клапан, дабы снизить давление, сбрасывает лишний забранный воздух;
2. когда давление поступившего воздуха достигает максимально допустимой величины, клапан выпускает газы, и ротор вращается с требуемой скоростью, а компрессор всегда забирает только нужное количество воздуха.

Снятие и установка турбокомпрессора Mitsubishi Pajero

Общие сведения

Впускной и выпускной коллекторы и турбокомпрессор

1. Турбокомпрессор 2. Выпускной коллектор 3. Прокладка 4. Теплоизоляционный щиток 5. Трубопровод отвода масла 6. Прокладка между турбокомпрессором и выпускным коллектором 7. Воздуховод, соединяющий турбокомпрессор с впускным коллектором 8. Прокладка

9. Впускной коллектор двигателей без охладителя воздуха 10. Пневмопривод 11. Шток управления регулятором надува 12. Трубопровод подвода масла 13. Воздуховод, соединяющий турбокомпрессор с охладителем воздуха 14. Воздуховод, соединяющий охладитель с впускным коллектором 15. Впускной коллектор двигателей с охладителем воздуха

Проверка пневмопривода регулятора наддува

1. Пневмопривод 2. Ручной вакуумный насос с манометром

Снятие

Общие сведения

1. Отключите и снимите аккумуляторную батарею. 2. На автомобилях с двигателями, оборудованными воздухо-воздушным охладителем, снимите охладитель, как указано ниже. Снимите два боковых теплоизоляционных щитка. 3. Отсоедините шланг от пневмопривода регулятора наддува. 4. Отсоедините шланг от корректора подачи топлива по давлению наддува. 5. Снимите верхний теплоизоляционный щиток. 6. Снимите пневмопривод регулятора наддува. 7. Снимите впускной коллектор. 8. Отсоедините от турбокомпрессора подводящий маслопровод. 9. Отсоедините от турбокомпрессора трубу подвода отработавших газов. 10. Снимите с выпускного коллектора теплоизоляционный щиток. 11. Отверните три болта крепления турбокомпрессора к выпускному коллектору. 12. Отсоедините от патрубка насоса шланг отвода масла. 13. Снимите турбокомпрессор. 14. Снимите выпускной коллектор с прокладкой.

Установка

Общие сведения

1. Установка турбокомпрессора производится в порядке, обратном снятию, с заменой всех прокладок новыми и с соблюдением предусмотренных моментов затяжки. 2. После установки турбокомпрессора выполните следующие операции: – проверьте работу пневмопривода регулятора наддува; – отсоедините от пневмопривода вакуумный шланг и присоедините к патрубку пневмопривода штуцер шланга ручного вакуумного насоса с манометром. 3. Создавая насосом давление, определите по манометру давление, при котором шток привода регулятора наддува переместится примерно на 1 мм. 4. Показания манометра должны соответствовать значению давления наддува. 5. Если полученное значение немного отличается от нормального, проверьте регулятор наддува и клапан давления наддува и при необходимости замените их. Предупреждение На двигателе 4D56Т, чтобы избежать повреждения диафрагмы пневмопривода, не создавайте избыточного давления более 0,9 кгс/см2. 7. Проверьте уровень масла в картере двигателя. 8. Отсоедините провода от электромагнитного клапана остановки двигателя на ТНВД и, прокручивая двигатель стартером, прокачивайте систему смазки до тех пор, пока не погаснет контрольная лампа давления масла. 9. Присоедините провода к электромагнитному клапану остановки двигателя, запустите двигатель и дайте поработать некоторое время, чтобы убедиться в его нормальной работе.

Видео про «Снятие и установка турбокомпрессора» для Mitsubishi Pajero

Почему сдох Pajero? Удаление EGR ЕГР Установка турбины

одна из причин почему турбина кидает масло двигатель 4м40,Мицубиси паджеро(Mitsubishi Pajero)

Как убить Mitsubishi Pajero 4 Ремонт турбины

Существует два типа монтажных комплектов ГБО для данных типов двигателей.

1 Комплект разработан под конкретный автомобиль и имеет определенный код, присутствует монтажная схема и готовая прошивка без возможности ее изменения.

Эти комплекты выпускают самые известные и премиальные бренды, такие как Prins(Голландия) и BRC(Италия).

Конечно, готовая прошивка от производителя ГБО, для разработки которых используются специальные стенды — это большой плюс, но есть и минусы — мы ограничены списком переводимых двигателей на газовый вид топлива. Существует таблица автомобилей, на которые есть готовые решения, но, к сожалению, мы ограничены этим списком, но он постоянно пополняется.

2 Универсальный комплект ГБО для двигателей с непосредственным впрыском топлива.

Он покрывает минусы варианта исполнения комплектов, описанных выше, но также имеет свои нюансы. После установки газового оборудования на автомобиль заливается прошивка, она универсальная и корректная настройка зависит только от мастерства и профессионализма мастера, также никто из клиентов не застрахован от того, какие форсунки или редуктора достанет мастер со своего склада.

Это и есть тот минус, о котором мы писали выше, плюсом же является то, что список автомобилей, на которые можно установить данное оборудование, существенно больше. В частности, это практически вся VAG группа, а также такие гиганты как BMW, Volvo, Toyota, Honda, Nissan, Mitsubishi и т. д.

Основные неисправности — признаки и причины

Сразу стоит оговориться, что основная причина поломок — это несвоевременное техническое обслуживание агрегата, его рекомендуется проводить минимум один раз в год. Следующая причина — низкое качество масла, либо его несвоевременная замена. Третья — попадание в устройство посторонних предметов (например, мелких камушков). Наконец, четвёртая — банальный износ отдельных компонентов турбины, ведь у каждого оборудования есть свой срок эксплуатации. Теперь опишем признаки, которые могут говорить о неисправности.

Чёрный дым из выхлопной трубы. Топливо сгорает в интеркулере или нагнетающей магистрали. Скорее всего — неисправность системы управления.

Сизый дым. Возможно, из-за нарушения герметизации турбины масло просачивается в камеру сгорания.

Белый дым. Сливной маслопровод загрязнился, потребуется его чистка.

Повышенный расход топлива. Воздух не доходит до компрессора.

Увеличен расход масла. Нужно проверить стыки патрубков — возможно, нарушена герметичность.

Уменьшение динамики разгона. Скорее всего вышла из строя система управления, из-за чего возник недостаток кислорода.

Посторонний свист, скрежет или шумы. Это может быть изменение зазора ротора, дефект в корпусе, утечка воздуха между двигателем и турбиной, либо загрязнение маслопровода.

Всегда нужно соблюдать правила эксплуатации агрегата — это снизит вероятность появления поломки и продлит срок службы устройства. Следует придерживаться нескольких простых правил:

• следите за качеством топлива и масла;
• не забывайте вовремя менять масло и фильтры;
• начинайте движение только после того, как движок прогреется;
• после прекращения движения нужно дать мотору поработать на холостых, а не сразу его выключать.

И, конечно же, следует регулярно проходить ТО.

Турбонаддув с использованием отработавших газов

В системах турбонаддува с использованием отработавших газов некоторая часть энергии отработавших газов преобразуется в механи­ческую энергию, необходимую для привода нагнетателя при помощи турбины (турбонаг­нетателя отработавших газов). Таким образом, этот процесс использует некоторую часть энтальпии, которая на безнаддувных двигателях остается неиспользованной. Однако эти си­стемы вызывают увеличение противодавле­ния отработавших газов. Для сжатия воздуха в таких системах используются исключительно гидрокинетические компрессоры.

Рис. «Сравнение кривых мощности и крутящего момента двигателей без наддува и с турбонаддувом»

Турбонагнетатели отработавших газов обычно применяются для создания высокого давления наддува даже при низких частотах вращения коленчатого вала двигателя. Другими словами, турбина турбонагнетателя рассчитана на среднюю частоту вращения. При этом следует учитывать, что при высоких частотах вращения давление наддува может возрастать до уров­ней, которые вызовут чрезмерные нагрузки на двигатель. Поэтому турбина снабжается пере­пускным клапаном, который при определенной частоте вращения начинает пропускать часть потока отработавших газов мимо турбины. При этом энергия этих отработавших газов остается неиспользованной. Значительно более удовлет­ворительные результаты (т.е. высокое давление наддува в нижнем диапазоне оборотов и в то же время возможность избежать перегрузки в верхнем диапазоне) могут быть получены при использовании турбонагнетателя с изменяемой геометрией турбины (VTG). В этих системах за счет изменения положения направляющих ло­паток осуществляется регулирование сечения потока и угла атаки рабочих лопаток (и, таким образом, давления отработавших газов, посту­пающих на турбину) (см. «Турбо­нагнетатели»).

Преимущества турбонаддува с использованием отработавших газов:

• Значительное увеличение выходной мощ­ности на литр рабочего объема;
• Значительное снижение расхода топлива по сравнению с двигателями без наддува равной мощности;
• Снижение содержания токсичных продук­тов в отработавших газах;
• Сравнительно небольшой занимаемый объем;
• Может быть использован совместно с си­стемами рециркуляции отработавших га­зов низкого давления.

Недостатки турбонаддува с использованием отработавших газов:

• Установка турбокомпрессора в тракте с «горячими» отработавшими газами требует применения термостойких материалов;
• Повышенная тепловая инерция в системе выпуска отработавших газов;
• Без принятия дополнительных мер сравни­тельно низкий пусковой крутящий момент в случае установки на двигателях с малым рабочим объемом.

Специальные виды турбонаддува

В электрифицированных системах турбонаддува используется дополнительный электродвигатель, приводящий во вращение турбонагнетатель при отсутствии потока отработавших газов. Преиму­щество такой системы заключается в обеспече­нии турбонаддува в переходных режимах работы двигателя и при низких частотах вращения. Эти системы пока что не нашли применения в серий­ном производстве автомобилей ввиду их большой сложности и высокой потребляемой электриче­ской мощности. Применение электрифицирован­ных систем турбонаддува позволит значительно уменьшить занимаемый системой объем.

Еще один специальный вид турбонаддува — системы турбонаддува с использованием энер­гии волн сжатия, которые пока что не нашли применения в серийном производстве. Принцип действия основан на отражении волн сжатия во вращающемся секционном роторе (см. «Нагне­татели и турбонагнетатели»). Основным преи­муществом является очень высокое быстродей­ствие, обеспечивающее быстрое нарастание крутящего момента в переходных режимах. Од­нако применение таких систем связано с высо­кими затратами, а необходимость в отдельном приводе создает проблему нахождения соответ­ствующего свободного пространства.

Динамический наддув

На процессы газообмена оказывает влияние не только установка фаз газораспределения, но и геометрия впускных и выпускных каналов. Движение поршня на такте всасывания при открытии впускного клапана создает волну всасывания, которая отражается от открытого конца впускного трубопровода и возвращается к впускному клапану в виде волны давления. Эти волны давления могут быть использованы Для увеличения массового расхода воздуха на впуске. Кроме геометрии впускного трубопро­вода интенсивность этого эффекта наддува, основанного на газодинамике, также зависит от величины оборотов двигателя.

Инерционный наддув

В системах инерционного наддува каждый цилиндр снабжен отдельным впускным каналом определенной длины, обычно соединяю­щимся с общей камерой. По этим впускным каналам волны давления могут распространяться независимо друг от друга (рис. «Принцип инерционного наддува» ). Длины отдельных впускных каналов адапти­рованы к установке фаз газораспределения таким образом, чтобы в желаемом диапазоне оборотов двигателя за счет волны давления, проходящей через открытый впускной клапан, достигалось увеличение массы заряда.

В то время как длина каналов должна быть адаптирована к диапазону оборотов двигателя, диаметры каналов должны быть согласованы с рабочим объемом цилиндра. В системе впуска, показанной на рисунке «Принцип изменения геометрии впускного трубопровода«, возможно переключение между двумя системами каналов различной длины. Переклю­чающий клапан или заслонка закрывается в нижнем диапазоне оборотов двигателя, и всасываемый воздух поступает в цилиндры через более длинные впускные трубопро­воды. При высоких оборотах переключаю­щий клапан открыт, и воздух поступает через короткий впускной трубопровод.

Наддув с использованием специально настроенных впускных каналов (резонансный наддув)

При определенных оборотах двигателя возникает резонанс колебаний газа во впускном трубопроводе, вызванных возвратно поступательным движением поршня, что создает дополнительный эффект наддува.

При таком варианте наддува короткие трубопроводы соединяют группы цилиндров двигателя с резонансными ресиверами с такими же интервалами, как промежутки между вспышками в цилиндрах (рис. «Принцип наддува с использованием специально настроенных впускных каналов» ).

Эти ресиверы сообщаются с атмосферой или общей камерой посредством специально отрегули­рованных трубок и резонаторов Гельмгольца. Длина и диаметр трубопроводов опреде­ляются диапазоном оборотов двигателя, в котором должен возникать эффект допол­нительного резонансного наддува (рис. «Повышение коэффициента наполнения цилиндра зарядом при помощи динамического наддува» ).

Впускные трубопроводы с изменяемой геометрией

Поскольку эффект динамического наддува зависит от режима работы (величины оборотов) двигателя, изменяемая геометрия впускного трубопровода позволяет получить практически идеальную кривую крутящего момента. Регулируемые системы могут быть реализованы посредством изменения длины впускных каналов за счет переключения между системами каналов различной длины или диаметра, попеременного перекрытия отдельных каналов в системах с несколькими наборами впускных каналов или пере­ключения между различными впускными объемами. Эти переключения могут осущест­вляться электрическими или электропневматическими клапанами или заслонками.

Причины возникновения эффекта турбоямы

После ответа на вопрос «что это такое – турбояма» и ознакомлением с устройством деталей, которые принимают в этом участие, пришло время узнать, почему возникает турбояма. Понять это не так уж и сложно – нужно лишь представить турбокомпрессор в действии. Как уже было отмечено ранее, данный элемент увеличивает мощность благодаря вырабатыванию давления выхлопными газами, которое впоследствии влияет на лопасти крыльчатки. Скорость вращения крыльчатки является недостаточной в случае, если автомобиль перемещается на малом количестве оборотов, либо же вы резко давите на газ. Следовательно, выхлопные газы не сжимаются до требуемого объема. В результате, снижается общая ценность горючей смеси, которая находится внутри цилиндра, ведь в ее составе наблюдается недостаток воздуха, в особенности – кислорода. Вследствие этих процессов топливо начинает сгорать не до конца, попадает на горячую улитку, уже там продолжает гореть. А это, в свою очередь, провоцирует возникновение нагара и снижения производительности турбокомпрессора.

Более того, последний становится причиной возникновения дополнительного сопротивления во время того, как из выпускного коллектора выходят выхлопные газы. Таким образом, снижается общая мощность мотора, ведь теперь ему необходимо устранять отработанные газы и своевременно очищать цилиндры.

Сколько времени понадобится автомобилю для того, чтоб восстановиться? Все зависит от того, какова величина турбокомпрессора (под этим подразумевается объем воздуха, который может в нем поместиться). Чем больше его размеры, тем более продолжительным будет процесс прихода в норму, и тем больше будет заметна турбояма. И хотя мощность маленьких по размеру турбокомпрессоров значительно меньше, описанный выше недостаток на них почти не заметен.

Таблица изображающая соотношение частоты вращения (об в м. х 1000), до крутящего момента (нм).

Конструкция турбокомпрессора

Принцип работы системы турбонаддува

Турбонаддув включает в свою конструкцию воздухозаборник с воздушным фильтром, дроссельную заслонку, турбокомпрессор, интеркулер (охладитель наддувочного воздуха), впускной коллектор и элементы управления. Все эти элементы связаны между собой патрубками и напорными шлангами.

Основным элементом всей этой системы является турбокомпрессор, поскольку он обеспечивает нагнетание воздуха под давлением в систему. Состоит он из двух колес, посаженных на один ротор. Корпус компрессора состоит из двух камер, в каждую из которых помещено свое колесо.

Автомобильный турбокомпрессор в разрезе

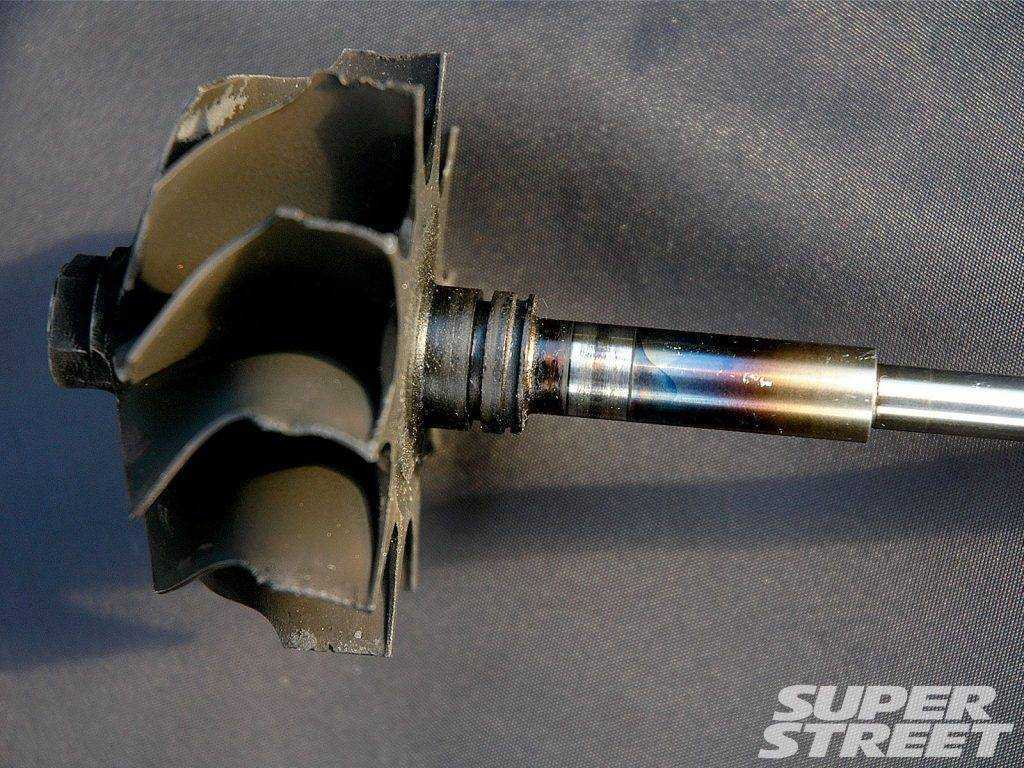

Первое колесо компрессора – турбинное. Оно воспринимает на себя энергию отработавших газов и через ротор передает его на другое колесо. То есть, турбинное колесо является ведущим. Поскольку оно работает с разогретыми газами, то изготавливается это колесо, и также его камера из жаропрочных материалов.

Второе колесо – компрессорное. Оно получает вращение от ведущего колеса и является ведомым. Данное колесо засасывает через воздухозаборник воздух, сжимает его, повышая давление, и перепускает его дальше.

Свободное вращение ротора обеспечивается наличием подшипников скольжения. Данные подшипники – плавающие, то есть между ними, ротором и корпусом обеспечивается зазор. Смазка этих подшипников производится от системы смазки мотора. Чтобы масло не вытекало наружу, и не попадало в воздух или обработанные газы, в конструкции используются уплотнительные кольца.

1 – крыльчатка турбины; 2 – крыльчатка компрессора; 3 – вал; 4 – подшипниковый узел; 5 – штуцер подачи масла; 6 –регулятор. давления наддува.

В большинстве турбонаддувов используется воздушная система охлаждения, но на некоторых бензиновых двигателях встречается и жидкостная система охлаждения компрессора, входящая с состав системы охлаждения двигателя.

Интеркулер включен в систему турбонаддува для обеспечения охлаждения сжатого воздуха. Во время работы турбокомпрессора воздух разогревается, что приводит к снижению его плотности. При охлаждении плотность снова возрастает и повышается давление. Интеркулер представляет собой обычный радиатор. Он может охлаждать воздух как при помощи воздушного, так и жидкостного охлаждения. После интеркулера воздух подается во впускной коллектор, а затем уже – в цилиндры.

В турбонаддув входят элементы управления, которые обеспечивают правильное функционирование. Главным элементом управления является регулятор давления. Данный регулятор представляет собой перепускной клапан. Этот клапан регулирует количество подаваемых отработанных газов на турбинное колесо. Данный клапан работает на основе показаний датчика давления наддува, входящий в систему управления двигателем. Этот клапан обеспечивает подачу только необходимого количества отработанных газов, остальные пуская в обход турбокомпрессора.

Также в систему управления турбонаддува могут входить еще один клапан– предохранительный, который устанавливается за компрессором. Он обеспечивает защиту от возможных скачков давления в системе при резком закрытии дросселя. Этот клапан может либо стравливать избыток давления, либо перегонять лишний воздух на вход в турбокомпрессор.

Проводим разборку турбоагрегата своими руками

Турбинная улитка может прикипеть. Для того чтобы снять ее используете болт для крепления улитки это поможет аккуратно её отодвинуть. Улитка расположена на конусе и для этого придется приложить не большое усилие. Откручивайте аккуратно, постепенно, крест на крест так же как вы затягиваете колесо

Так же тут нужно обратить внимание на то чтобы не деформировать колесо турбины. Такой способ может показаться нелегким из-за своеобразной конструкцией турбины

Иногда можете применить деревянную киянку. Проверьте на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным. А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой. Вал компрессора имеет именно лево стороннюю резьбу.

Для снятия компрессорного колеса используйте обычный универсальный съёмный ключ. Помети расположение в отношении друг друга колеса и гайки. Для соблюдения балансировки. Уплотнительные кольца держат стопорные кольца. Втулки вала снимаются откручиванием болтов трёх штук Т15.Как вы понимаете причиной люфта становятся втулки. Вкладыш который со стороны компрессора держит одно стопорное кольцо, а со стороны турбины два кольца. Очень тщательно очищаем картридж и колесо. С вала снимаем уплотнительное кольцо. Используем рем комплект для ТКР. В стандартный комплект входит полный набор колец, шайб, сальников, вкладышей и метизов. Если у вас люфт на номинальном вкладыше, то проточка и балансировка вала спасёт вас от этого. Также, в наборе рем комплекта входит вкладыши разного размера. Вкладыши нужно почистить и смазать маслом. Устанавливаем в картридж внутренние стопорное кольцо. Убеждаемся, что попали в пазы полностью. Устанавливаем турбинный вкладыш. Изначально смазав его маслом. Фиксируем стопорным кольцом. Потом вставляем компрессорный вкладыш. Смазываем втулки, надеваем масло съемное кольцо на втулку, ставим пластину, и затягиваем болты Т15. Затягиваем достаточно сильно, но не до того когда срывается резьба. Устанавливаем грязезащитную пластину, Фиксируем её стопорными кольцами. После устанавливаем маслосъёмное кольцо. Такой процесс очень длительный . так как одеть кольцо не так то просто. Смазываем и вставляем вал. Гайку затягиваем моментом 2,5Нм – 5Нм.Отдраенныеулитки ставим на место. Далее устанавливаем WestGate.

Подведем итоги

Как видим, давно минули те времена, когда рядовому автолюбителю приходилось ломать голову над вопросом установки ГБО на свой автомобиль, перелопачивая при этом массу противоречивой информации. Опыт показывает, что «газу быть», а существующие инсинуации на эту тему, на самом деле, имеют единственную основу – это неудовлетворительная квалификация специалистов сервисных центров по монтажу газобаллонного оборудования. На сегодня, к счастью, в большинстве крупных городов эта проблема решена, хотя это не отменяет необходимости серьезно отнестись к выбору фирмы, которая возьмется газифицировать ваш автомобиль – вы же выбираете СТО для ремонта и обслуживания ходовой и двигателя? Здесь ситуация та же.
