Как проверить вакуумный усилитель тормозов

Проверка ВУТ и вакуумного шланга

Перед началом проверки усилителя необходимо, в первую очередь, проверить состояние шланга, обратного клапана и всех соединений. Именно в этих местах наиболее часто возникают проблемы.

Проверка вакуумного шланга:

Выполните визуальный осмотр шланга, которым ВУТ соединен с впускным коллектором двигателя.
Источниками проблемы могут быть трещины, затвердевшие пятна и любые другие механические повреждения. Проверьте надёжность крепления шланга.
Проверьте клапан, расположенный между шлангом и вакуумным усилителем. На нём не должно быть видимых дефектов.
Проверьте впускной коллектор в месте подключения вакуумного шланга на предмет наличия загрязнений.
Проверьте, нет ли утечек тормозной жидкости на участке между усилителем и ГТЦ.
На запущенном двигателе нанесите мыльный раствор на вакуумный шланг, обратный клапан и места соединений. Если происходит всасывание пузырьков и воды, это свидетельствует о наличии утечки. Поврежденный элемент подлежит замене.

Основные неисправности устройства

Видов поломок вакуумника не так уж и много, а именно:

Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
Выход из строя обратного клапана;
Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.

Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

Способы проверки усилителя

Существует четыре основных варианта испытания
вакуумного усилителя тормозов. Для начала, необходимо завести ДВС, поскольку
лишь подача вакуума от мотора позволяет усилителю корректно функционировать.

Троение
двигателя при нажатии на педаль тормоза

Если вакуумник пропускает воздух, то в процессе
работы ДВС появляются пропуски зажигания. Такое случается вследствие
повреждения мембраны или внутреннего клапана. Такая поломка ведет к нарушению
наилучшей пропорции воздуха и горючего – в этом случае говорят о троении двигателя. Чтобы это
проверить, запускаем мотор вхолостую и жмем на тормоза.

Включаем ДВС и даем ему поработать вхолостую около
пяти минут. Потом выжимаем тормоз до конца. Это нужно для образования в
остановочной системе вакуума. Отпускаем тормоз и опять давим до упора.

При неисправности вакуумного усилителя тормозов мы
увидим, что амплитуда педали во второй раз окажется существенно короче. Если же
педаль двигается одинаково и при начальном, и при повторном испытании, то узел
не поврежден.

Проверка
вакуума двигателя вакуумметром

Если результаты предыдущих тестов вызывают сомнения,
то лучше продиагностировать ВУТ на достаточное поступления вакуума. В этом нам
поможет вакуумметр.

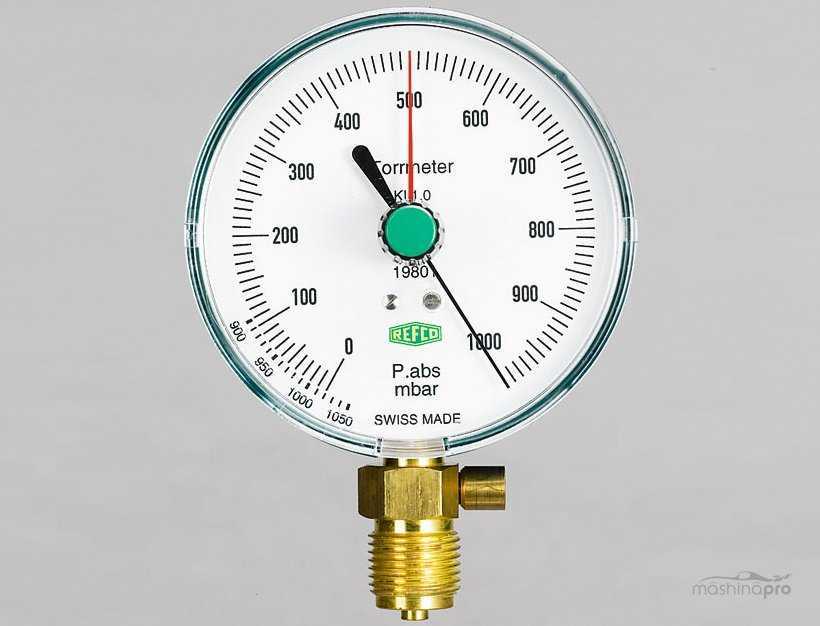

Автомобильный вакуумметр
Автомобильный вакуумметр

Отсоединяем
вакуумный шланг от усилителя и подключаем через тройник, обеспечивая
возможность использования вакуумметра.
Заводим
ДВС.
Смотрим
на датчик: если на нем отображается значение меньше 400-450 мм ртутного столба,
значит, вакуум выходит через трещину или негерметичный уплотнитель впускного
коллектора, шланг, негерметичный уплотнитель головки блока цилиндров либо
другие механизмы.

Проверка
ВУТ ручным вакуумным насосом

Вот мы и подошли к тому, как проверить механизм,
используя ручной вакуумный насос. Пожалуй, это наиболее действенный метод. На
проверку уйдет совсем немного времени.

Даем
ДВС поработать вхолостую на протяжении 15 минут, до выхода на рабочую
температуру.
Заглушаем
ДВС и отсоединяем вакуумный проводник от возвратного клапана усилителя
тормозов.
Подсоединяем
к клапану ручной вакуумный насос.
Подаем
напор вакуума на механизм до 500 мм ртутного столба.
Выжидаем
пять минут: если ВУТ исправен, он будет держать вакуум.
Жмем
на остановочную педаль (насос при этом не отсоединяем) – при неповрежденном устройстве
вакуум снизится на 125-250 мм ртутного столба. Если показатель останется таким
же или снизится до нуля, значит, вакуумный помощник поврежден.

Проверка
обратного клапана ВУТ

Проконтролировать работу возвратного клапана можно
двумя способами: указанная деталь демонтируется, проверка производится при
работающем моторе и выжатой педали остановки ТС.

Снимаем клапан. Дуем в штуцер, ранее присоединенный
к ВУТ, используя жесткую резиновую грушу от ареометра. Можно подуть и ртом – в
неповрежденном клапане воздух проходит свободно. Потом втягиваем воздух из
штуцера. Нормально работающий клапан не будет пропускать воздух. Нарушения в
этом процессе говорят о повреждении клапана вакуумного помощника.

Диагностика обратного клапана ВУТ
Проверка обратного клапана ВУТ

Но снятие возвратного клапана – не лучшая проверка,
так как в процессе демонтажа можно нарушить герметичность конструкции. Поэтому
лучше использовать второй вариант:

Заводим
мотор на пару минут.
Выжимаем
до конца на педаль замедления хода и выключаем мотор.
Неповрежденный
возвратный клапан закроется. Поскольку со стороны коллектора отсутствует
разрежение, а в отсеке останется вакуум, для удержания педали не надо
прикладывать дополнительную силу.
Если
педаль остановки ТС сразу потянется кверху, то возвратный клапан системы
поврежден.

Замена вакуумного усилителя тормозов автомобиля Газель

При повышении усилия на педаль тормоза необходимо проверить работоспособность вакуумного усилителя.

Нажать на педаль тормоза до упора несколько раз при неработающем двигателе и, удерживая педаль в нажатом положении, запустить двигатель

При этом за счет перепада давления в полостях усилителя тормозная педаль должна переместиться вперед.

Если этого не происходит, проверить герметичность соединений шланга вакуумного усилителя и при необходимости устранить подсос воздуха. Если и это не даст положительного результата, то усилитель неисправен и его необходимо заменить.

Чтобы проверить герметичность вакуумного усилителя, необходимо открыть капот и запустить двигатель на 1 мин. Приблизительно через 30 с после того как двигатель был заглушен, нажать на тормозную педаль 2 раза, при этом должно прослушиваться характерное шипение входящего в усилитель воздуха.

Его ремонт и замена

p, blockquote 34,0,0,0,0 —>

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

p, blockquote 35,0,0,0,0 —>

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

p, blockquote 36,0,0,0,0 —>

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

p, blockquote 37,0,0,0,0 —>

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

p, blockquote 40,0,0,0,0 —>

Головное устройство в автомобиле — что это такое и как его выбирать.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

p, blockquote 42,0,0,0,0 —> p, blockquote 43,0,0,0,1 —>

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

Заведите двигатель.
Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Что делать с неисправным устройством

Теперь мы узнали, как проверить усилитель тормозов.
Что предпринять дальше? На станции технического обслуживания вам, вероятнее
всего заявят, что эту систему целесообразнее поменять на новую. Но неисправное
устройство можно либо отремонтировать и отрегулировать, либо в процессе
реконструкции заменить некоторые компоненты. И лишь в особых ситуациях замене
подлежит весь механизм.

Разобранный вакуумный усилитель тормозов
Вакуумный усилитель тормозов в разборе

Регулировка
и ремонт

В ходе регулировки вакуумного помощника производится
наладка свободного движения педали тормоза. Для корректного его выставления
подгоняем длину штока

Используя регулировочный болт, проверяем зазор/выступ.
Важно правильно настроить положение самого болта – это позволит найти точное
мгновение открытия/закрытия клапанов

Ремонт
и замена

Негерметичный шланг в автомашине с бензиновым ДВС
или насос в дизельном авто нужно поменять. Если ослаблены держатели, их
необходимо затянуть. Если износились резиновые прокладки обратного клапана, используем
ремонтный набор, предварительно убедившись, что проблема только в них, а другие
компоненты ВУТ не повреждены. В принципе, обратный клапан можно заменить на
новый, так как стоит он относительно недорого, а его ремонт достаточно
трудоемкий.

С более серьезными проблемами, которые обнаружила
проверка узла, необходимо обращаться к специалистам. Потратив какую-то денежную
сумму, вы будете уверены в безопасности своей и пассажиров. Кроме того, после
реконструкции нужно сделать синхронизацию колес при замедлении движения,
проверить антиблокировочную систему и систему курсовой устойчивости. А это
проводится на стенде диагностики с применением специальных технических средств.

Конструкция ВУ

Для представления роли вакуумного усилителя в тормозной системе, нужно разобраться, как он работает. Такие знания сделают понятными проявления неисправностей.

Вакуумный усилитель собран в герметичном корпусе, разделенном на две камеры эластичной мембраной. Мембрана механически связана с тормозной педалью. Шток мембраны упирается в главный тормозной цилиндр.

Устройство вакуумного усилителя тормозов

До начала торможения клапан, связывающий камеру с атмосферой, закрыт, а клапан разрежения открыт. С обеих сторон мембраны одинаковое низкое давление, она находится в нейтральном положении. Главный цилиндр не нагружен и не оказывает воздействия на тормозную жидкость.

При нажатии на педаль клапан воздуха открывается, клапан разрежения перекрывается. Разница давлений в камерах вызывает изгиб диафрагмы в направлении главного тормозного цилиндра. Цилиндр давит на тормозную жидкость, передавая усилие к тормозам колес.

Сила воздействия зависит от разницы разряжения и атмосферного давления, а также от площади мембраны вакуумного усилителя. Усилие от нажатия педали составляет не более четверти силы, приложенной к главному тормозному цилиндру автомобиля.

Клапан воздуха закрывается при отпущенной педали, давление в камерах выравнивается через клапан разряжения. Под действием пружины мембрана занимает нейтральное положение. Колеса растормаживаются.

Важным элементом вакуумного усилителя является обратный клапан. Он открывается при низком давлении во впускном коллекторе и закрывается при высоком. Устанавливается на корпусе усилителя, иногда на патрубке.

Более детально об конструкции можно посмотреть в видео:

Признаки неисправности вакуумного усилителя тормозов и их проявления

Как определить неисправность вакуумного усилителя тормозов?

Наибольшее воздействие на работу тормозов оказывают неисправности комплектующих усилителя:

залипание обратного клапана из-за загрязнения;
разрушение патрубка на участке от коллектора до усилителя, ослабление затяжки уплотняющих хомутов;
разгерметизация диафрагмы.

При отказе клапана, порыве патрубка разрежение в камере низкого давления не создается. Торможение требует большого усилия нажатия на педаль. Автомобиль тормозит с запозданием. При разгерметизации патрубка происходит подсос воздуха в камеру впускного коллектора, это вызывает сбои в работе двигателя.

Важно
Проверить обратный клапан можно подув в него в сторону усилителя. Он должен быть закрыт

При втягивании воздуха в себя, он открывается.

При нарушениях в работе двигателя одновременно с ухудшением работы тормозов, осматриваются патрубки, подтягиваются хомуты.

Разрушение диафрагмы определить сложно, так как корпус вакуумного усилителя неразборный. При нарушении ее целостности высокое давление воздуха попадает к главному цилиндру. Возможно завоздушивание тормозной жидкости, что делает педаль мягкой.

Когда воздух попадает в тормозную систему, происходит нагрев и расширение воздушного пузыря. При этом педаль тормоза отжимает вверх, сжимает тормозные колодки.

Новый вакуумный усилитель

Проверка исправности ВУ

Не запуская двигатель, произвести два-три качка педали тормоза, до ее фиксации в верхнем положении. Удерживать ногу с усилием на педали.
Запустить двигатель. Педаль плавно проваливается вниз. Вакуумный усилитель исправен.

Нельзя забывать, что движение автомобиля с неисправными тормозами запрещено. Необходимо произвести ремонт самостоятельно или обратиться в автосервис.

Лафхаки по диагностике вакуумного усилителя

Поделиться с друзьями:

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

вакуумным шлангом утрачена герметичность;
диафрагма неисправна;
клапана утратили свои свойства;
в камерах нарушена герметичность;
пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

увеличение свободного хода (примерно до половины);
нестабильная работа силового агрегата, особенно на холостом ходу;
механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
износ диафрагмы, ведущий к потере герметичности;
выход из строя воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Принцип работы

Вакуумный усилитель взаимодействует с тормозной системой с помощью атмосферной и вакуумной камер. В нормальном состоянии, когда педаль тормоза не выжата, давление в них одинаково разряжено. Когда водитель выжимает педаль, движение передается на толкатель, который открывает клапан, соединяющий камеры. Это приводит к тому, что атмосферная камера через специальное ответвление соединяется с окружающим воздухом. В камерах происходит разность давлений, которая движет поршень тормозного цилиндра. Благодаря этому происходит торможение автомобиля.

Конструкция устройства предполагает дополнительное нажатие на шток цилиндра, которое пропорционально усилию, приложенного на педаль тормоза. На практике это означает, что чем сильнее водитель давит на педаль тормоза, тем эффективней работает усилитель.

При отбрасывании педали, все элементы усилителя возвращаются в исходное положение. Использование данного приспособления позволяет получить в пять раз большее усилие на тормозные цилиндры в сравнении с нажимом ноги водителя.

Основные признаки неисправности ВУТ

В процессе эксплуатации автомобилей с ВУТ особое внимание уделяется вопросам герметичности его конструкции и трубок, идущих к нему. Признаками неисправности являются:

необходимость увеличения давления на педаль тормоза для эффективного торможения;
уменьшенная величина хода педали тормоза;
продолжение торможения после отжатия педали;
неровные обороты двигателя вследствие подсоса из вакуумного шланга;
наличие дополнительных звуков типа «подсос» в момент торможения;
полный отказ работы усилителя.

Если ВУТ по каким-либо причинам выходит из строя, либо глохнет двигатель, тормозная система в целом остается исправной, но требует больших усилий нажатия на педаль тормоза, как при его отсутствии. Это есть одно из основных условий безопасного движения. Однако, эффективность экстренного торможения при этом значительно уменьшается.

Поэтому во время аварийного буксирования автомобиля, если исправен двигатель, рекомендуется его завести, чтобы тормозная система работала в штатном режиме.

Диагностика, техническое обслуживание и ремонт тормозной системы автомобиля

Периодические осмотры помогают своевременно выявлять дефекты. Осмотр проводят на подъёмнике, смотровой яме или эстакаде. Предварительно контролируется уровень и состояние жидкости в бачке главного тормозного цилиндра. Помутнение жидкости свидетельствует о наличии воды и вредных примесей. Такую жидкость требуется заменить. Проверку срабатывания сигнализации о низком уровне проверяют нажатием на поплавок – при исправной работе загорается контрольная лампа стояночного тормоза.

Стояночный тормоз проверяют на ровной площадке. Рычаг снимают с фиксации, поднимают на 3–4 щелчка. Переключатель скоростей устанавливают в нейтральное положение. Толкают машину. Если колёса крутятся, требуется регулирование натяжения тросов или их замена.

Под капотом осматривают главный тормозной цилиндр, вакуумный усилитель, трубки и шланги. Детали тормозных механизмов осматривают после поочерёдного снятия колёс и частичной разборки и замеров. При толщине фрикционных накладок менее 1,5 мм колодки подлежат замене. Дефекты диска и барабана устраняются проточкой или заменой. Потёки, потения на цилиндрах, шлангах, трубках недопустимы. Трубки со следами коррозии и шланги с трещинами заменяются. Тормозные цилиндры восстанавливаются заменой уплотнительных манжет и пыльников, а при наличии механических повреждений узел меняется полностью.

Достоверность диагностики в автосервисе, оборудованном специальным стендом, на порядок выше визуального осмотра. Мастера гарантированно выявят все неисправности тормозной системы. Во время диагностики замеряется тормозной момент, давление в системе, температура тормозов.

В Санкт-Петербурге «РКСАвто» выполняет диагностику, техническое обслуживание и ремонт тормозов грузовиков, автобусов, легковых автомобилей. Проведение ежегодной диагностики и технического обслуживания автомобиля повысит вашу безопасность.

Как определить и предотвратить неисправности тормозной системы

Какие существуют основные характерные признаки неисправностей тормозной системы и методы их устранения?

Некоторые водители пренебрежительно относятся к неисправности тормозной системы, а зря. Тормозная система в автомобиле – важнейший элемент. От уровня ее исправности зависит безопасность вождения. В наше время автомобильная промышленность шагнула далеко вперед. Современные авто достигают таких скоростей, о которых еще лет 50 назад можно было только мечтать. Но с совершенствованием ходовых качеств значительно возросли нагрузки на тормоза.

В условиях динамичной жизни, когда количество машин на дороге с каждым годом увеличивается, приходится передвигаться по городу со значительной скоростью, во избежание пробки или аварии. Следовательно, тормозная система стала в несколько раз уязвимой к различным износам.

Неприятный скрип во время торможения является первым сигналом неисправности тормозной системы. Другими признаками являются:

увеличение тормозного пути,
утечка тормозной жидкости,
машину уводит в сторону в процессе торможения,
проваливается педаль тормоза.

Когда во время торможения постоянно вибрирует педаль, то просто тормозные диски пришли в негодность и их следует поменять. Если же торможение сопровождается визгом или свистом, значит, колодки не лучшего качества. Когда же тормозные колодки заклинило, машина начинает двигаться с места заторможено и вяло.

Чтобы это исправить, потребуется снять колесо и с помощью монтировки разъединить заклинивший тормозной цилиндр. Бывает такая ситуация, когда при нажатии на педаль тормоза отсутствует эффект, а после 3- или 4-кратного повторения он появляется.

Происходит это из-за попавшего в тормозную систему воздуха. Его удаляют с помощью прокачивания. Когда же педаль туго идет, значит, не исправен суппорт. Подобный дефект может отразиться непосредственно во время езды.

У хорошей тормозной системы обычного легкового автомобиля тормозной путь при скорости 30 км/ч должен составлять 7,2 метра

Хорошие тормоза, безусловно, увеличивают безопасность водителя, но не на всех автомобилях, на что нужно обратить внимание. Например, на отечественном УАЗе отсутствуют антиблокировочная система и даже кулачный механизм, который обеспечивает равномерное торможение

Согласитесь, такая тормозная система может быть безопасной только относительно.

Чтобы тормозная система служила долго, необходимо придерживаться некоторых рекомендаций:

Перед каждой поездкой желательно осматривать машину и место ее стоянки на наличие пятен, подтеков. В случае обнаружения таких признаков, как масляные пятна, нужно принимать меры и срочно устранять последствия. Несмотря на внешнюю исправность шлангов, их следует менять на новые по истечении 4-5 лет. Во время использования будет полезно их регулярно осматривать на наличие трещин и прочих дефектов.
Смена тормозной жидкости должна производиться по истечении 2 лет. Впрочем, есть водители, которые игнорируют этот момент, считая, что если жидкость в бачке на вид выглядит привлекательно, то ее качество по-прежнему неизменно. Но это заблуждение. Они не учитывают, что в тормозную жидкость попадает влага, разрушающая поверхность цилиндров и узлы тормозной системы. А если воды много, то в процессе движения дисковые тормоза значительно нагреваются и могут даже закипеть. В итоге тормоза просто отказывают слушаться.

Нельзя использовать менее качественную тормозную жидкость. Экономия может существенно навредить. Лучше ее приобретать у проверенного производителя.

Тормозная система делится на 4 вида. Первый вид составляет рабочая система. Она функционирует непосредственно во время движения авто. От нее требуются надежность и эффективность. Второй вид составляет стояночная система. Ее предназначение – не допустить произвольного движения в режиме стоянки.

Третий вид составляет запасная система. Эта система дублирует рабочую систему в случае ее выхода из-под контроля. Четвертый вид составляет вспомогательная система. Ей оснащают большегрузные транспортные средства. Она предназначена для того, чтобы уменьшить нагрузки на рабочую систему машины.

Согласно статистике, процент ДТП от автомобилистов, которые ездили с неисправными тормозами, не ниже, чем от пьяных водителей за рулем. Поэтому необходимо придавать особое значение исправности тормозной системы, даже если она еще не достигла критической точки. Ведь самое незначительное промедление сулит наступление негативных последствий, как в отношении водителя, так и для окружающих людей. И еще нужно помнить, что регулярный осмотр способствует длительной эксплуатации и экономит средства на замене элементов.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
сокращение величины хода тормозной педали;
автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
при торможении слышатся посторонние звуки по типу шипения;
ВУТ полностью «отказывается» работать;
увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
автомобиль вдруг начинает «подтраивать»;
не срабатывают свечи.

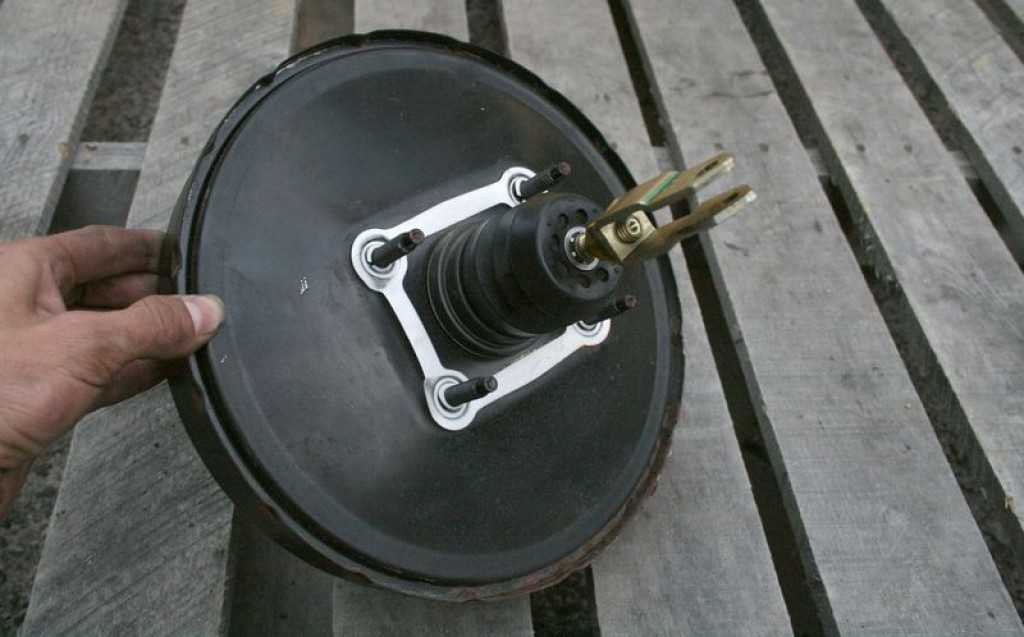

ВУТ

Типичные поломки ВУТ и их признаки

Обычно вакуумник выходит из строя по следующим причинам:

разрыв рабочей мембраны;
ссохлась прокладка клапана;
износ соединения или вакуумного шланга трубопровода;
поломка обратного клапана;
потеря герметичности рабочей камеры.

Основная неполадка ВУТа – разрыв диафрагмы из-за естественного износа резины. Характерный свист под капотом и западающий тормоз говорят о том, что произошла разгерметизация, наблюдается подсос воздуха в гидравлическую часть тормозной системы. Это можно проверить по количеству тормозной жидкости. Если уровень упал, значит, она вытекает через порванную внутреннюю манжету главного цилиндра.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

запустить мотор, дать поработать ему около 10 минут;
заглушить двигатель;
выжать тормоз полностью, создав вакуум в усилителе;
отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких‐либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

отсоединить шланг от впускного коллектора;
штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
завести мотор, дать ему поработать минут 10;
выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Ремонт агрегата — замена диафрагмы

Данная операция непопулярна в среде владельцев «Жигулей», обычно автолюбители предпочитают менять усилитель целиком. Причина — несоответствие результата затраченным усилиям, проще купить и поставить ВУТ в сборе. Если вы однозначно решили разбирать и ремонтировать вакуум-усилитель, подготовьте инструментарий и расходные материалы:

монтажная лопатка, мощная плоская отвёртка;
пассатижи;
молоток;
щётка с металлическим ворсом;
тиски слесарные большие;
комплект ремонтный для вакуумных усилителей ВАЗ 2103—2107;
герметик силиконовый.

Для выполнения ремонтных работ ВУТ необходимо снять с автомобиля, как описывается в инструкции выше. Разборка и замена деталей ведётся в таком порядке:

Поставьте на корпусе метку маркером, развальцуйте соединения с крышкой, отгибая монтажной лопаткой края обечайки.
Аккуратно разъедините элементы, придерживая крышку руками, поскольку внутри установлена большая мощная пружина.
Извлеките шток и сальник, снимите диафрагму с внутреннего корпуса. При разборке все детали поочерёдно раскладывайте на столе, чтобы ничего не перепутать в процессе установки.
Почистите щёткой корпус и места прилегания мембраны. При необходимости вытрите насухо камеры изнутри.
Соберите элементы вакуум-усилителя в обратном порядке, используя новые детали из ремкомплекта.
Совместив метки на крышке и корпусе, вставьте пружину и сожмите обе половинки в тисках. Тщательно выполните вальцовку, пользуясь монтировкой, молотком и отвёрткой.
Проверьте герметичность ВУТ с помощью резиновой груши, вставленной в отверстие вакуумного шланга.

После сборки установите агрегат на автомобиль, заранее отрегулировав вылет штока (процедура описывается в предыдущем разделе). По окончании проверьте работоспособность усилителя на ходу.

Видео: как поменять диафрагму ВУТ на «классике»

Усилители тормозов вакуумного типа нечасто беспокоят хозяев «Жигулей» поломками. Известны случаи, когда заводской ВУТ исправно работал в течение всего срока эксплуатации автомобиля ВАЗ 2107. При внезапном отказе агрегата тоже паниковать не стоит — неисправность вакуум-усилителя не влияет на работу тормозной системы, только педаль становится жёсткой и неудобной для водителя.
