Как устроена тормозная система автомобиля: тормозной привод

Устройство

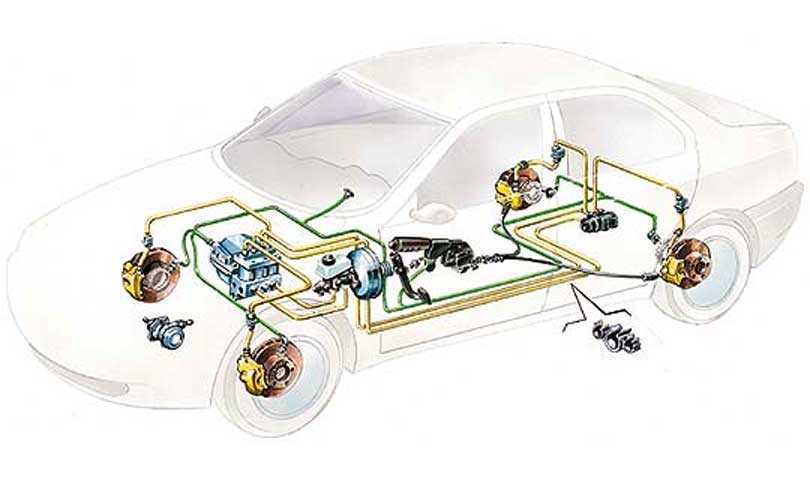

Тормозная система состоит из:

• механизмов;
• привода.

Чаще всего на машинах установлены фрикционные механизмы, работающие за счет силы трения.

Тормозные механизмы могут различаться по конструкции фрикционной части и подразделяются на:

• дисковые;
• барабанные.

Дисковый механизм

Состоит из суппорта, одного или двух тормозных цилиндров, а также двух колодок и диска.

Суппорт крепится  на поворотном кулаке переднего колеса машины.  В нем есть два тормозных цилиндра и к ним две тормозные колодки. Которые находятся с обеих сторон тормозного диска, который вращается вместе с прикрученным к нему колесом.

1. При нажатии на педаль тормоза, поршни выходят из цилиндров и прижимают колодки к диску.
2. При отпускании педали, механизмы возвращаются в начальное положение. Это возможно из-за легкого биения диска.

Посмотрите полезное видео, устройство и принцип работы дискового тормозного механизма:

Об достоинствах

• температурная стойкость дисков выше, чем у барабанных. Лучше охлаждаются;
• высокая эффективность уменьшает тормозной путь;
• меньше размеры и вес;
• уменьшено время срабатывания;
• изношенные колодки просто менять;
• разная температура, возникающая при работе, не влияет на прилегание тормозных поверхностей.

Барабанный механизм

Состоит из:

• барабана,
• двух колодок;
• возвратных пружин;
• рабочего цилиндра и опоры колодок;
• опорного щита.

На опорном щите закреплен тормозной цилиндр и опора. При нажатии на педаль поршни в цилиндре расходятся и  давят на концы тормозных колодок.

Колодки прижимаются накладками к внутренней стороне круглого барабана. Который вращается вместе с прикрученным к нему колесом.

При отпускании педали, стяжные пружины притягивают колодки в начальное положение и действие тормозов прекращается.

Об достоинствах

• простота изготовления;
• низкая стоимость;
• имеют эффект самоусиления. Нижние части колодок тесно связаны друг с другом и трение о барабан передней части, усиливает прижатие к нему и задней части.

Стояночная система

Для постановки машины на длительную стоянку, чаще используется механический привод, в основу которого входят различные тяги и тросы, объединенные в систему.

Посмотрите интересное видео, устройство и принцип работы барабанного и стояночного тормоза:

1. Тормозной привод основанный на работе воздуха, называется пневматическим и чаще применяется на большегрузных автомобилях.
2. Если сочетаются несколько приводов, то он называется комбинированным.

Принцип действия тормозной системы

1. При нажатии на педаль, сила передается на главный тормозной цилиндр.
2. Поршень главного цилиндра двигается и увеличивает давление в системе гидравлических трубок, которые ведут к каждому колесу транспортного средства.
3. Тормозная жидкость давит на поршень колесного цилиндра. Который двигая колодки, прижимает их к барабану или диску. Трение замедляет вращение колес и автомобиль останавливается.

После отпускания тормозной педали, она с помощью возвратной пружины возвращается на место. Усилие, действующее в главном цилиндре ослабевает и его поршень, возвращается в исходное положение. Заставляя колодки с фрикционными накладками разжаться, тем самым, освобождая диски или барабаны колеса.

Принцип работы стояночного тормоза

Как и в рабочей системе, стояночный тормоз состоит из двух составляющих – привода и исполнительного механизма.

Зачастую в стояночном тормозе используется механический тип привода, который обладает простотой конструкции и надежность.

В качестве исполнительных механизмов обычно используются барабанные тормоза, для чего в их конструкцию добавлены специальные рычаги.

Весь привод состоит из храпового механизма, установленного в салоне связанного с тросом, тянущимся под автомобилем к тормозным механизмам, где он соединяется с рычагами.

Принцип работы очень прост: поднимая рычаг в салоне, водитель задействует храповой механизм, исключающий самовольное опускание ручника.

В результате этого действия, водитель тянет трос, а тот в свою очередь обеспечивает перемещение рычага, который разводит колодки, прижимая их к барабану.

Для растормаживания водитель нажимает клавишу на рычаге, тем самым выводя из зацепления собачку из храпового механизма. Это позволяет опустить рычаг и привести весь механизм в исходное положение.

Недостатком такого привода ручного тормоза является надобность в периодическом регулирования натяжения троса. Также трос со временем может перепреть, и его придется менять.

В современных системах ручного тормоза применяются электрические приводы. Причем некоторые из них даже используются в качестве исполнительного механизма дисковые тормоза.

Также такой тип стояночного тормоза может блокировать не колеса, а трансмиссию.

Суть такого типа привода сводится к тому, что в рабочие механизмы устанавливаются электродвигатели, которые и воздействуют на колодки.

Но такие приводы считаются конструктивно сложными, что значительно повышает вероятность их поломки. Поэтому они пока не получили широкого распространения.

Многие автопроизводители продолжают отдавать предпочтение простому и дешевому тросовому ручному тормозу.

Устройство распространенных тормозных систем

Проще всего разбираться в устройстве тормозных систем на реальных примерах. Мы рекомендуем владельцем авто хотя бы раз взглянуть на то, как выглядят тормозные магистрали, а также разобрать тормозной суппорт и посмотреть на его «начинку». А пока что опишем, что же представляет собой тормозная система и какие элементы она в себя включает.

В коротких описаниях тормозных систем обычно встречаются два основных наименования: механизм и привод. Первый элемент отвечает за создание тормозного момента (сброс скорости и полная остановка). Подавляющее большинство тормозных механизмов являются фрикционными, то есть работающими за счет силы трения. Тормозной механизм поначалу кажется довольно сложным, но на поверку оказывается, что это относительно простая и необычайно надежная система с большим эксплуатационным ресурсом. В состав механизма входят:

• Суппорты. В пазах суппортов монтируются тормозные цилиндры, которые и прижимают колодки к диску/барабану;
• Тормозные диски. Весьма живучие элементы системы, работающий в условиях сильного давление и экстремальных температур. Охлаждаются диски, к слову, исключительно потоками воздухами. Современные дисковые тормоза имеют подвижный суппорт, предотвращающий неравномерное изнашивание колодок;
• Тормозные барабаны. Ключевые элементы системы барабанного тормоза. Если в дисковых тормозах диск сжимается колодками, то здесь, напротив, они разжимаются, упираясь в стенки барабана. Барабан относительно сложен и не так эффективен, как тормозной диск, но вместе с тем надежен. Барабанный тормоз нашел применения на задних осях;
• Тормозные колодки. Изначально неподвижные элементы, оборудованные фрикционными накладками и, опционально, датчиками износа. Основной «расходник» тормозной системы легкового транспорта.

Не менее интересен привод тормозной системы, т.е. управляющий элемент тормозного механизма. Систем привода бывает несколько:

• Механическая. Сегодня используется в стояночном тормозе. Представляет собой систему рычагов, тяг и тросов. В отдельных моделях авто стояночный тормоз приводится в работу не с помощью рычага, а за счет педали или же электронной системы;
• Гидравлическая. Основная система привода автомобильного тормоза. В ней компонуется тормозная педаль, усилитель и цилиндры, регулятор давления, а также специальные шланги и трубки (рабочий контур);
• Пневматическая. Данная система нашла применение в грузовых автомобилях. Как следует из названия, в ней используется сила сжатого воздуха. Включает в себя педаль, компрессор, ресивер, кран, тормозной цилиндр, а также пружину и шток;
• Комбинированная система привода. Довольна сложная система, включающая в себя приводы нескольких типов. Пример: электропневматика на некоторых грузовиках.

Нельзя не рассказать и о системе трубопроводов, которую владельцы автомобилей с гидравлическим приводом тормозов могут обнаружить под транспортным средством. По тормозным трубкам движется тормозная жидкость, через которую усилие может передаваться к каждому из тормозных механизмов. Тормозные трубки достаточно длинные, вследствие чего их изготавливают из металла (медь, реже сталь). Аналогичную функцию выполняют и тормозные шланги — передают усилие, возникшее в гидравлической системе, на тормозные цилиндры, которые затем действуют на колодки.

Преимущества дисковых тормозов

В сравнении с барабанными тормозами дисковые обладают рядом достоинств:

• Поверхность элементов практически не меняется при нагревании благодаря высокой температурной устойчивости. Поэтому, если даже диск имеет достаточно высокую температуру, тормозной момент не ухудшается.
• Отверстия на диске способствуют высокой эффективности воздушного охлаждения.
• При торможении колодки прилегают к диску всей поверхностью накладки, что увеличивает чувствительность системы и уменьшает тормозной путь.
• Дисковый механизм более компактен и имеет меньшую массу.
• Дисковые тормоза быстрее срабатывают при надавливании на педаль, чем барабанные.
• Эффективное гашение инерции передними дисковыми тормозами (до 70%).

Помимо этого, замена колодок тормозных механизмов происходит проще и быстрее, поскольку накладки таких планок не нужно подгонять и обтачивать.

В этом материале мы рассмотрели, как работает тормозная система, разобрались с ее устройством и разновидностями. Подводя итоги, напомним, что за ее исправностью необходимо постоянно и тщательно следить, своевременно заменяя вышедшие из строя детали. Небрежное отношение может привести к серьезнейшим последствиям, поскольку от исправности механизма торможения напрямую зависит безопасность езды.

Пневматическая тормозная система полуприцепа

В пневматической тормозной системе полуприцепа привод управления – это составляющие самого пневмопривода, которые передают сигнал на регулируемое или автоматическое срабатывание частей энергетического привода. Цифрой четыре на элементах управления пневмоприводом (регуляторах, клапанах, тормозных кранах и пр.) обозначается вход управляющего пневмо сигнала. На функциональных и структурных схемах вы можете увидеть такое же значение этого сигнала.

В пневматической тормозной системе полуприцепа энергетический привод – это элементы пневмопривода, за счет которых происходит питание частей привода управления или энергетического привода (пневмоцилиндров, энерго аккумуляторов, тормозных камер и пр.) сжатым воздухом. Цифрой один на элементах управления пневмопривода обозначается вход питающей магистрали. В некоторых случаях функции питающего может выполнять управляющий сигнал. Но даже в этом случае вход этого сигнала на схемах и элементах пневмопривода будет отмечен цифрой один.

Цифрой два на схемах и элементах управления всегда обозначается любой выходной сигнал.

Если же на элементах управления присутствуют не один, а много выходов и входов, тогда их маркировка происходит в порядке возрастания от исходного обозначения ( н-р: 9,10 или 18,19).

На элементах тормозного привода цифра три означает связь с атмосферой.

Тормозные механизмы

Автомобиль замедляется при помощи двух типов тормозных механизмов:

• Барабанный тормоз – подавляющее большинство машин (в основном это бюджетные модели и представители среднего класса) оснащаются такими механизмами на задней оси. Они обладают высокой надежностью и стабильностью работы. В таких тормозах из-за износа колодок между фрикционной поверхностью и стенками барабанов образуется увеличенный зазор. В устройство механизма входит регулятор, который компенсирует это расстояние, перемещая колодки максимально близко к стенкам барабана. Процесс самоподводки механизма в основном происходит во время резкого торможения. Охлаждаются тормоза за счет ребер на самом барабане и большого количества металлических частей;
• Дисковый тормоз – используется на передней оси, а в спортивных машинах и авто класса премиум и выше задействуются и на задней оси. Суппорт с двух сторон зажимает тормозной диск. Такая схема требует меньше усилий для замедления колеса, поэтому данная система более эффективна по сравнению с барабанным аналогом. Из-за этого механизмы испытывают гораздо большие температурные нагрузки. На современных дисках делаются специальные бороздки, которые улучшают отвод тепла. Такие модификации называются вентилируемыми.

Эти два типа механизмов входят в устройство основной тормозной системы авто. Она работает в обычном режиме – когда водитель хочет остановить машину. Однако в каждом автомобиле есть и вспомогательные системы. Каждая из них может работать в индивидуальном режиме. Вот их различия.

Вспомогательная (аварийная) система

Вся магистраль тормозной системы разделена на два контура. Часто производители к отдельному контуру подключают колеса по диагонали автомобиля. Расширительный бачок, установленный на главном тормозном цилиндре, внутри на определенном уровне (соответствует критически минимальному значению) имеет перегородку.

Пока тормоза в порядке, объем тормозной жидкости выше перегородки, поэтому усилия от вакуума поступают одновременно на два рукава, и они работают, как одна магистраль. Если шланг разорвется или сломается трубка, уровень ТЖ понизится.

В поврежденном контуре давление невозможно создать, пока не будет устранена течь. Однако благодаря перегородке в бачке жидкость не вытекает вся, и второй контур продолжает работать. Конечно, в таком режиме тормоза будут работать в два раза хуже, но автомобиль не будет полностью их лишен. Этого достаточно, чтобы безопасно добраться до сервиса.

Стояночная система

Эта система в народе называется просто ручник. Ее используют, как противооткатный механизм. В устройство системы входит тяга (рычаг, расположенный в салоне возле рычага коробки передач) и трос, разветвленный на два колеса.

В классическом исполнении ручной тормоз активирует основные тормозные колодки задних колес. Однако бывают модификации, имеющие свои колодки. Эта система вообще не зависит от состояния ТЖ в магистрали или неисправности системы (неисправность вакуума или другого элемента основных тормозов).

Эксплуатация ручного тормоза

В заключении дадим пару советов по эксплуатации ручника.

Необходимо всегда проверять положение ручника перед началом движения. Ехать на ручнике не рекомендуется, это может привести к повышенному износу и перегреву тормозных колодок и дисков.

А можно ли ставить машину на ручник зимой? Этого делать также не рекомендуется. В зимний период грязь со снегом налипает на колеса и при сильном морозе даже кратковременная остановка может привести к замерзанию тормозных дисков с колодками. Движение автомобиля станет невозможным, а применение силы может привести к серьезным поломкам.

В автомобилях с автоматической коробкой передач, несмотря на режим «паркинг», рекомендуется использовать также и ручник. Во-первых, это позволит продлить срок службы механизма «паркинга». А во-вторых, избавит водителя от внезапного отката машины в ограниченном пространстве, что, в свою очередь, может привести к нежелательным последствиям в виде наезда на соседнюю машину.

Тормоза с гидравлическим приводом

В легковых автомобилях распространение получил гидравлический тип привода.

В целом рабочий тормоз состоит из пяти элементов, цепь расположения которых выглядит так:

• Педаль;
• Усилитель (вакуумный);
• Главный тормозной цилиндр;
• Трубопроводы;
• Рабочие цилиндры (входящие в конструкцию исполнительных механизмов);

В основу работы всей этой системы положена такое свойство жидкости, как отсутствие изменения объема при создании давления на нее (она не сжимается).

Благодаря этому и существует возможность использования жидкости в качестве элемента для передачи усилия.

Принцип работы такой системы очень прост: водитель прикладывает усилие, нажимая на педаль, а имеющийся в конструкции усилитель повышает его.

Далее усилие передается на поршни главного цилиндра. Те, перемещаясь, создают давление на жидкость, из-за чего она выдавливается из цилиндра, и по трубопроводам подается на рабочие цилиндры.

Поршни рабочих механизмов от полученного воздействия жидкости перемещаются, обеспечивая срабатывание рабочего механизма.

У барабанного механизма имеется два поршня рабочего цилиндра, которые взаимодействуют с колодками.

У дисковых тормозов в суппорте установлен только один рабочий цилиндр с поршнем. Но сам суппорт может перемещаться по своим осям крепления.

У этого механизма тормозной диск располагается между двух колодок, установленных в суппорте.

Поршень при создании давления на него прижимает только одну колодку к диску, вторая же прижимается суппортом, который смещается при давлении поршня в колодку и диск.

Данный тип привода сейчас оснащается дополнительными механизмами и системами, такими как вакуумный усилитель, облегчающих водителю создание усилие на жидкость, а такжеABS система, которая исключает полную блокировку колес при торможении, что не дает авто пойти юзом и значительно уменьшает тормозной путь.

При отпускании педали, установленные в главном цилиндре пружины, возвращают поршни в начальное положение, что приводит к сбросу давления в системе, и возврат рабочих поршней в исходную позицию.

Гидравлическая тормозная система

Гидравлическая тормозная система является одной из самых важных систем современного автомобиля.  

Гидравлическая тормозная система может неудовлетворительно работать при попадании в нее воздуха. При удалении воздуха из тормозной системы соблюдают следующий порядок.  

В гидравлическую тормозную систему заливают специальные жидкости, обладающие особыми свойствами ( например, не разрушать резиновых деталей гидравлической системы, иметь строго определенную вязкость и пр. Смешивать тормозные жидкости разных сортов не рекомендуется.  

При работе гидравлической тормозной системы без компенсационного бачка, а также при разнице уровней напорного и рабочего цилиндров более 5 ж в величине усилия Рп, определяемого формулами ( 36) — ( 38), должно быть дополнительно учтено гидростатическое давление жидкости в трубопроводе. В большинстве тормозных устройств подъемно-транспортных машин перепад уровней напорного и рабочего цилиндров гидросистемы относительно невелик и обусловливает возрастание необходимого усилия на педали или рычаге управления не более чем на 3 — 5 %; при наличии компенсационного бачка давление столба жидкости в основном трубопроводе также компенсируется столбом жидкости от бачка до напорного цилиндра. Но в некоторых специальных конструкциях гидростатическое давление должно быть учтено.  

При работе гидравлической тормозной системы без компенсационного бачка, а также при разнице уровней главного и рабочего цилиндров более 5 м в величине усилия Рп, определяемого формулами (3.4) — (3.6), должно быть дополнительно учтено гидростатическое давление жидкости в трубопроводе. В большинстве тормозных устройств подъемно-транспортных машин перепад уровней главного и рабочего цилиндров гидросистемы относительно невелик и обусловливает возрастание необходимого усилия на педали или рычаге управления не более чем на 3 — 5 %; при наличии компенсационного бачка давление столба жидкости в основном трубопроводе также компенсируется столбом жидкости от бачка до главного цилиндра. Чтобы при отпущенной педали в трубопроводе не поддерживалось излишне высокое остаточное давление и обеспечивалось быстрое возвращение педали в исходное положение, она обычно снабжается возвратной пружиной, уравновешивающей момент от веса педали. Если в конструкции системы управления эта пружина не предусмотрена, то следует учесть давление в гидросистеме, создаваемое весом педали. В ряде конструкций это давление существенно меняет характеристику процесса торможения и размыкания тормоза.  

Для контроля гидравлической тормозной системы на автомобилях устанавливают различные сигнализаторы, показывающие падение давления в одном контуре тормозной системы или критическое снижение уровня тормозной жидкости. Сигнализатор, примененный на автомобилях Москвич и ГАЗ-3102 ( рис. 100), состоит из корпуса 5, поршней 1 и 2с уплотнительными резиновыми кольцами, шарика 4 и выключателя 3 контрольной лампы.  

Для заполнения гидравлических тормозных систем должна применяться однородная по составу и физическим свойствам тормозная жидкость.  

Применяют для заполнения гидравлических тормозных систем, автомобилей, эксплуатируемых в северных и восточных районах средней полосы СССР.  

Применяют для заполнения гидравлических тормозных систем автомобилей, эксплуатируемых в северных и восточных районах средней полосы СССР.  

Схема спидометра.

Для включения стоп-сигнала в гидравлическую тормозную систему установлен включатель, электрически связанный с лампами стоп-сигнала.  

Жидкости, применяемые для заполнения гидравлических тормозных систем автомобилей, называются автомобильными тормозными.  

Жидкости, применяемые для заполнения гидравлических тормозных систем автомобилей, называются автомобильными гидротормозными жидкостями.  

Принципиальная схема гидравлического привода самолетного узла.

На рис. 178 изображена принципиальная схема гидравлической тормозной системы автомобиля. Принцип работы этой системы заключается в передаче давления жидкостью от тормозной педали к разжимным устройствам колесных тормозов. Поршень 2, перемещаясь, сжимает возвратную пружину 4 и через перепускной клапан 5 вытесняет жидкость из главного цилиндра через магистраль в рабочие тормозные цилиндры 6, создавая необходимое рабочее давление. Поршни 7 под давлением жидкости перемещаются в рабочих тормозных цилиндрах и давят на тормозные колодки 8, прижимая их обшивки к рабочей поверхности барабанов, вследствие чего и происходит торможение колес. После прекращения давления на тормозную педаль поршень 2 под действием возвратной пружины стремится отойти в свое исходное положение.  

Общая схема работы тормозной пневмосистемы.

При запуске двигателя одновременно включается в работу компрессор. Он забирает атмосферный воздухи подает его в систему до момента достижения рабочего давления. Давление в системе определяет и ограничивает регулятор давления. Избыток воздуха направляется через выпускной клапан обратно в атмосферу. После регулятора давления воздух прогоняется через осушитель воздуха. Это устройство необходимо для фильтрации различных примесей и удержания паров атмосферной влаги. Сухой воздух обеспечивает безаварийную работу системы, особенно в морозное время. В большинстве систем регулятор давления и осушитель воздуха объединены в общий узел, оснащенный небольшим отдельным ресивером. Ресивер помогает осушителю выполнять функцию регенерации.

После осушителя воздух распределяется четырехконтурным защитным клапаном:

• в два независимых контура рабочей тормозной системы, оборудованных раздельными ресиверами;
• в контур стояночной и аварийной систем, оснащенный самостоятельным ресивером (через этот контур также происходит питание системы торможения прицепа);
• в контур питания дополнительных потребителей воздуха (пневмоподвески и других).

• Кроме разделения потока воздуха клапан обеспечивает:
• последовательное заполнение контуров сжатым воздухом.
• при падении в каком-либо давления ниже допустимого – герметичность в остальных.

Водитель осуществляет управление главным тормозным краном через педаль тормоза. Через полости тормозного крана воздух под давлением нагнетается в тормозные камеры передних колес, через управляющие элементы – тормозные камеры задних колес. Камеры штоками воздействуют на механизмы разведения (сжатия) тормозных колодок. Автомобиль тормозит.

В контуре стояночной и аварийной тормозных систем воздух из ресивера подается на ручной тормозной кран, который управляет подачей воздуха в энергоаккумуляторы, которые устанавливаются как правило на задние колеса. Посредствам ручного тормозного крана сбрасывается давление из такого аккумулятора. В результате, пружина воздействует на испонительные механизмы. Она принудительно давит на шток тормозной камеры, обеспечивая безопасную постановку грузового автомобиля на стоянку. Энергоаккумуляторы помогают избежать аварии во время движения. Когда давление системы упадет ниже допустимого, они тормозят машину.

Еще из ресивера контура стояночной и аварийной тормозных систем подается питание на кран управления тормозами прицепа. Пневматические системы автомобиля и прицепа соеденяются с помощью питающих соединительных головок. Управляющие сигналы в систему торможения прицепа параллельно поступают от тормозных систем автомобиля: рабочей, стояночной, аварийной.

При соединении тормозной системы прицепа с основной тормозной системой грузовика подключаются отдельно:

• питающая магистраль исполнительных механизмов,
• управляющая магистраль.

Если на прицепе стоят тормозные камеры, оснащенные энергоаккумуляторами, дополнительно собирается цепь управления секциями энергоаккумуляторов. По питающей магистрали сжатый воздух, минуя тормозной кран прицепа, наполняет ресивер прицепа. По управляющей магистрали пневмосигнал подается в цепь управления тормозным краном прицепа. В зависимости от расположения осей, прицепы оснащаются одним или двумя регуляторами тормозных сил. Эти устройства позволяют корректировать выходной сигнал с тормозного крана, исходя из загрузки прицепа. Отрегулированный сигнал поступает в антиблокировочную систему прицепа.

Антиблокировочные системы грузовика и прицепа контролируют процесс равномерного торможения колесами. Их работу обеспечивают:

• датчики угловой скорости колес,
• электромагнитные клапаны – модуляторы,
• электронный блок управления,
• сигнальные лампы.

Система контроля и сигнализации – это манометр, показывающий водителю давление в пневмосистеме (иногда два, по числу контуров рабочей системы), и индикаторные лампы разного цвета, через датчики, контролирующие работу системы и сигнализирующие о ее состоянии.

Тормозная пневмосистема грузового автомобиля технически сложный механизм. Тяжелая габаритная машина должна надежно и предсказуемо вести себя на любой дороге. Знание устройства, принципа действия составных частей и элементов тормозной системы поможет в правильном уходе за ней. В благодарность – тормоза не подведут водителя в экстремальной ситуации.

Дисковые тормоза

Это один из видов приводов тормозов, который является наиболее распространенным. Например, схема тормозной системы 2106 включает в себя два дисковых тормоза на передней оси. Задние колеса останавливаются при помощи барабанных, о них будет рассказано немного ниже. Не стоит думать, что дисковые механизмы все одинаковые. У них суппорт может быть как неподвижным, так и подвижным. Но последние встречаются в автомобилях намного чаще. Для водителя главное — это надежность. А подвижный суппорт имеет такую конструкцию, которая полностью исключает неравномерное стирание тормозных колодок. Но имеется еще одна особенность механизмов, в которых суппорт подвижен.

Расстояние от тормозного диска до внешнего края суппорта постоянно меняется, зависит оно от того, насколько изношены колодки. Кроме того, можно сказать про главное достоинство дисковых тормозов. Они являются более эффективными, нежели барабанные, и способны работать при высоких температурах. Также используются зачастую диски с вентиляцией. Увеличение толщины дает возможность установить несколько ребер жесткости. Они могут обеспечить приток воздуха к металлу. Причем во время вращения колеса центробежная сила всасывает воздух и распределяет его равномерно от центра к краям. Именно за счет этого происходит охлаждение металла.

Как прокачивать тормоза

Стоит упомянуть немного о такой процедуре, как прокачка тормозных механизмов. Без этого вы не сможете нормально ездить на машине, так как в системе будет очень много воздушных пробок. Из-за этого эффективность торможения становится намного ниже.

Чтобы избавиться от воздушных пробок, вам необходимо все трубки и суппорты наполнить жидкостью. Все работы лучше всего проводить вдвоем. Один человек должен нажимать педаль. Второй своевременно открывает и закрывает штуцеры для прокачки. А находятся они на всех суппортах. Правда, потребуется постоянно поднимать все стороны автомобиля, снимать поочередно колеса. Намного проще эту процедуру выполнять на смотровой яме. Прокачку необходимо проводить по определенной схеме. И ее обязательно нужно придерживаться, иначе воздух останется и никакой эффективности от тормозов не добиться.

Вот как прокачивается тормозная система ВАЗ, схема довольно проста. Начинать необходимо с того механизма, который расположен на максимальном удалении от ГТЦ. Это правое заднее колесо. После него только можно заняться левым задним, затем идет правое переднее. И самым последним у вас окажется то колесо, которое находится возле водительской двери. Можно даже всю процедуру произвести самостоятельно. Но для этого вам потребуется изготовить из автомобильной камеры своеобразный ресивер для хранения воздуха. Необходимо обеспечить систему тормозов давлением. Поэтому камеру нужно соединить при помощи штуцера с расширительным бачком. По вышеизложенной схеме избавляетесь от воздушных пробок во всех контурах. При этом не забывайте следить за тем, чтобы в расширительном бачке был необходимый уровень жидкости.

Типы тормозных механизмов, применяемые в автомобилях

На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:

• барабанные;
• дисковые.

Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.

Устройство и работа барабанного тормозного механизма

Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.

Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.

Когда через тормозную трубку в цилиндр поступает жидкость, поршни, расходясь, раздвигают колодки. Они приходят в плотное соприкосновение с вращающимся на ступице тормозным барабаном, и сила трения вызывает торможение колеса.

Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.

Тормозной механизм дискового типа

Устройство дисковых тормозов состоит из:

1. суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
2. диска, который закреплен на ступице колеса.

При торможении поршни рабочих цилиндров с помощью гидравлики прижимают тормозные колодки к вращающемуся диску, останавливая последний.
