Натяжитель ремня генератора — как устроен и как заменить натяжитель самому

Здравствуйте, уважаемые автомобилисты! Аксиома, понятная всем: управление автомобилем может приносить удовольствие только в случае полной исправности всех его узлов и механизмов.

Даже незначительная поломка несущественного, на первый взгляд, элемента может принести немало неудобств. Если во время движения появляются раздражающие факторы в виде скрипов, свиста, постукиваний, металлического звона, сразу необходимо искать причину поломки.

Иначе вождение автомобиля превратиться в испытание для нервной системы, а возможно и чревато большими затратами в будущем на ремонт. Проблемы, которые иногда возникают с ремнём генератора, известны практически каждому автолюбителю.

Как только ремень начинает свистеть, рвётся, мы быстро спешим заменить ремень генератора и ждём, что всё на этом закончится. Каково же наше удивление, когда проблема не исчезает.

Новый ремень, новый ролик с новым подшипником, соблюдение всех канонов и правил при ремонте ременной передачи генератора могут не дать положительных результатов, если не обследован натяжитель ремня генератора.

Это как раз та деталь, которой почти никогда не уделяют внимание специалисты сервисов, считая её вечной. Практика показывает, что проблемы могут возникнуть даже после того, как автомобиль покидает сборочный конвейер

Как устроен натяжитель ремня генератора

Натяжитель для ремня генератора лада гранта

Существует большое число узлов автомобиля, в которые автолюбителю, не имеющему специальных знаний и навыков ремонта, не стоит самостоятельно разбирать.

Натяжитель ремня генератора имеет очень простое устройство, вполне поддаётся ремонту даже не очень опытным водителям. Каждый из автопроизводителей создаёт натяжители на собственное усмотрение, но большая их часть имеет такие составные части:

кронштейн крепления к блоку двигателя;
ролик с подшипником;
болт ролика.

Сам кронштейн крепится к двигателю с помощью 3-4 болтов или шпилек с гайками.

Считается, что самое уязвимое место натяжителя – это подшипник. Действительно, находясь в постоянно напряженном состоянии и совершая огромное количество вращений, подшипник вырабатывает свой ресурс и нуждается в замене.

После того, как снят ремень генератора, состояние подшипника диагностируется очень легко. Исправный подшипник не имеет люфта. Не меньше проблем может принести и кронштейн с болтом ролика.

С течением времени кронштейн может незначительно изогнуться, сместив ролик с плоскости нахождения ремня. Подобное искривление кронштейна приводит к таким последствиям:

одна сторона ремня испытывает большее растяжение, что приводит к преждевременному его износу;
при значительном искривлении ремень может слетать.

Такой дефект наблюдается не только у автомобилей, имеющих солидный пробег. Иногда кривой натяжитель ремня генератора можно встретить и на совершенно новых машинах, что указывает на его заводской недочёт.

Замена натяжителя ремня генератора своими руками

Как не прискорбно, но если уж обнаружили искривление кронштейна, то единственный выход – это полная замена натяжителя ремня генератора. Кронштейн выполняется, как правило, в виде монолитной конструкции и не поддаётся восстановлению. Даже если попытаться его выровнять, то никто не сможет гарантировать, что ролик снова будет установлен на своё штатное место, а сам кронштейн снова не согнется.

Замена натяжителя ремня генератора происходит достаточно быстро. Нужно лишь выполнить такие действия:

отключить контакты аккумулятора;
ослабить натяжение ролика и снять ремень генератора;
открутить гайки кронштейна и снять его;
установить новый кронштейн с роликом;
надеть ремень генератора и натянуть его.

Для того, чтобы не допустить поломок в будущем, необходимо выполнять всего два правила. Во-первых, при замене ремня генератора необходимо проверять находятся ли на одной линии шкивы коленвала, генератора и ролик натяжителя, а во-вторых, не допускать слишком сильного натяжения ремня.

Проверка состояния, регулировка натяжения и замена приводных ремней

Два раза в год или каждые 10000 км пробега (что наступит раньше)

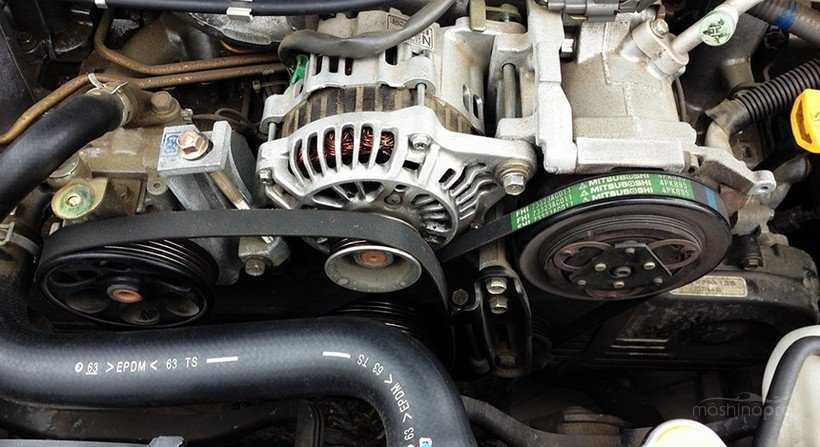

Приводные ремни, иногда называемые ремнями V — образного сечения находятся в передней части двигателя и играют важную роль в работе автомобиля и его отдельных компонентов. Из-за особенностей материала и условий функционирования приводные ремни через некоторое время выходят из строя, и поэтому их состояние следует периодически проверять и регулировать усилие натяжения во избежание серьезных повреждений двигателя.

Количество ремней, используемых на конкретном автомобиле, зависит от установленных на нем агрегатов и систем. Приводные ремни применяются для приведения в действие генератора, рулевого насоса, водяного насоса и компрессора системы кондиционирования воздуха. В зависимости от расположения шкивов один ремень может приводить в действие сразу несколько компонентов. На иллюстрации изображено расположение ремней инжекторного двигателя, на иллюстрации показано, как проложены оба ремня карбюраторного двигателя, если установлен усилитель рулевого управления (сервоуправление). Если усилитель не установлен, применяется только один ремень. Если установлен кондиционер, изображенный на иллюстрации, ремень между генератором и коленвалом приводит в действие еще и компрессор. Если ремень прожимается больше чем задано, необходимо провести регулировку.

Расположение приводных ремней на инжекторном двигателе. Проверять натяжение на местах, обозначенных стрелками

1 — ременный шкив водяного насоса 2 — ременный шкив насоса рулевого усилителя 3 — ременный шкив генератора 4 — ременный шкив коленвала

Расположение приводных ремней на карбюраторном двигателе с усилителем рулевого управления. Проверять натяжение в обозначенных стрелками местах

1 — ременный шкив генератора 2 — ременный шкив водяного насоса 3 — ременной шкив насоса рулевого усилителя 4 — ременной шкив коленвала

ПОРЯДОК ВЫПОЛНЕНИЯ

Выключите двигатель, откройте капот и отыщите различные приводные ремни в передней части двигателя. Проверяйте натяжение ремня только на холодном двигателе. Если двигатель горячий перед проверкой натяжения должно пройти минимум 30 минут.

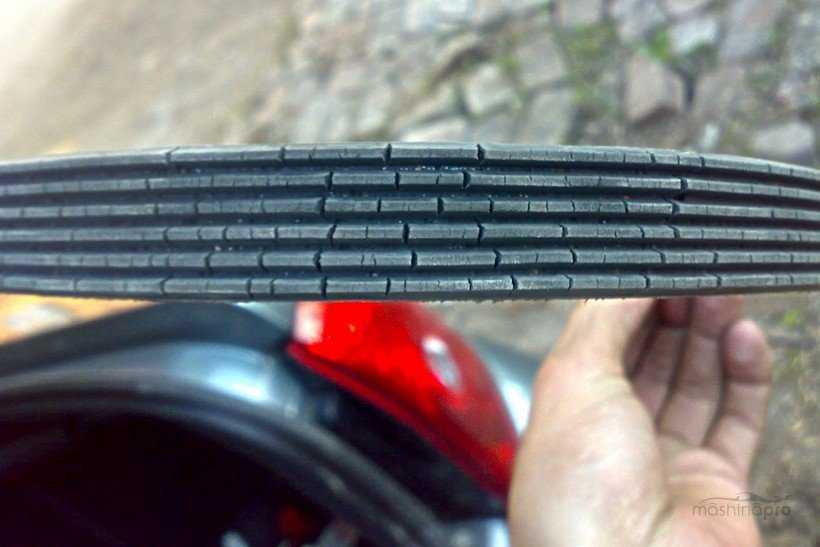

Некоторые из наиболее часто встречающихся дефектов приводных ремней (проверяйте состояние ремней очень тщательно во избежание их преждевременного разрыва).

Пальцами (и пользуясь фонариком, если это необходимо) пройдитесь по всей длине каждого ремня, ощупывая их на наличие трещин и расслоений. Также проверьте, нет ли на ремнях потертостей и заполированных до блеска участков. Каждый ремень должен быть осмотрен с обеих сторон, что подразумевает необходимость его перекручивания для проверки состояния изнаночной стороны.
Натяжение ремня проверяется путем крепкого надавливания на него большим пальцем и определения степени его прогиба. Натяжение ремня проверяется в обозначенном стрелкой на иллюстрации месте посередине между шкивами. Величину прогиба измеряйте линейкой. Правило большого пальца гласит, что если расстояние между центрами шкивов составляет от 180 до 280 мм, то величина прогиба должна равняться 6 мм. Если же расстояние между центрами шкивов находится в пределах между 300 и 400 мм, прогиб должен быть 13 мм. Если натяжение отличается от приведенного в Спецификациях, произведите регулировку.

Измерение величины прогиба приводного ремня с помощью линейки и измерителя плоскостности.

Удостоверьтесь, что линейка перпендикулярна измерителю плоскостности

При необходимости регулировки натяжения ремня в сторону его увеличения или уменьшения это делается натяжителем. Хотя расположение ремней отличается, регулировка осуществляется одним и тем же образом. Ослабьте стопорный болт сбоку натяжителя и поверните соответствующий регулировочный болт, пока натяжение не будет соответствовать требуемому значению. Снова затяните болт и проверьте натяжение.

Для замены ремня следуйте приведенным выше инструкциям по регулировке, но при этом снимите ремень со шкивов.

В некоторых случаях Вам придется снимать больше одного ремня из-за особенностей их расположения в передней части двигателя. Поэтому, а также из-за того, что ремни имеет тенденцию выходить из строя одновременно, заменять их тоже лучше всего одновременно. Пометьте каждый ремень и соответствующую ему канавку на шкиве, чтобы правильно установить новые ремни.

При покупке новых ремней удобно брать с собой старые, чтобы иметь возможность непосредственно сравнить их по длине, ширине и конструкции.

Проверьте натяжение новых ремней после пробега нескольких сотен километров.

Источник

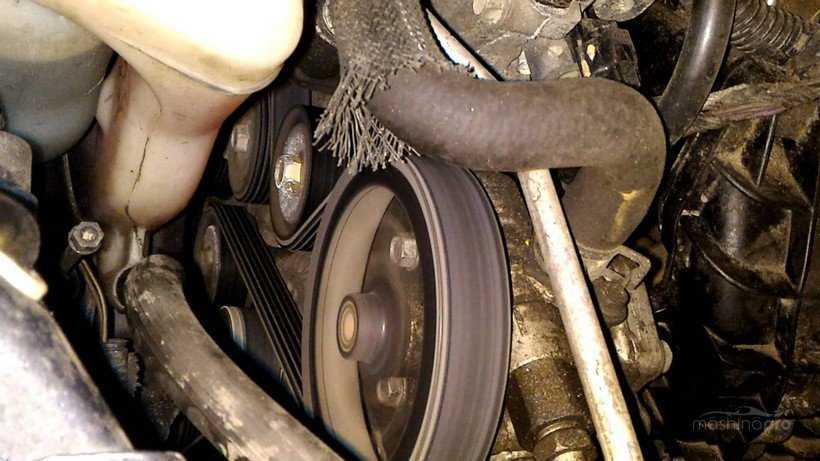

Почему свистит ремень генератора?

Каковы же причины свиста ремня генератора? Обычно свист начинается при холодном моторе или во влажную погоду — когда двигатель только завели и вместе с тем включили другие потребители энергии. Также начинает посвистывать при нажатии на педаль газа — притом через некоторое время неприятный звук исчезает.

На холодную

Основная причина — попадание влаги. К счастью, такую проблему легко устранить. Ременная передача не защищена кожухами — при отсутствии защиты картера мотора на неё попадает вода из луж. Свист может проявляться даже после прогрева силового агрегата, но в этом случае он скоро исчезает.

Появление свиста может объясняться недостаточным натяжением ременной передачи или нарушением ее структуры. Кроме этого, на расходник может попасть рабочая жидкость, а это грозит уже более серьезными последствиями — он может просто слететь. Особенно опасно попадание синтетического масла ATF. Попадание обычного моторного масла приводит к растяжению расходника и, как следствие, к возникновению неприятных звуков.

Проверьте натяжные ролики, так как со временем они начинают подклинивать. Ремень может двигаться непараллельно со шкивом, что приводит к трению с роликами. Неприятный звук будет слышен постоянно. Это приведёт к сильному износу ременной передачи и может стать причиной ее обрыва. Срочно машину на СТО!

Муфта свободного хода может заклинить. Обычно крепится она на якорь генератора, ее предназначение — снижение нагрузки на ремень. Силовой агрегат функционирует неровно — есть моменты «всплеска», когда происходит выгорание горючего в цилиндрах, и моменты затухания, когда начинается отвод газа. Это негативно воздействует на ремень, если коленвал и якорь генератора в жесткой связке. Вот и свистит ремень генератора на машинах с муфтами — происходит это почти постоянно.

Шкивы насосов, коленвала и генератора постепенно изнашиваются. К примеру, если у генератора износится малый шкив, а у коленчатого вала — большой, это приведет к чрезмерной нагрузке на малый элемент. Обычно шкивы делают из алюминия, который является отнюдь не твердым материалом. Зубья быстро изнашиваются, начинает свистеть. Сама дорожка на шкиве тоже может повредиться — например, смяться после удара. В шкивы попадают камешки или грязь. Этого легко избежать, просто прочистив их снизу при помощи щетки. Свист может пропасть, а может и остаться, если камешки успели повредить поверхность зубьев.

Растяжение ременной передачи — естественный процесс. Для исправления ситуации достаточно подтянуть соединение. Слишком сильную подтяжку делать не стоит — нескольких сантиметров достаточно. А вот если на ремне трещины, сколы или другие следы явного износа, его надо менять.

Резюмируем причины появления неприятных звуков:

попадание влаги или рабочих жидкостей;
заклинивание натяжителя или обгонной муфты;
повреждение шкивов;
загрязнение;
проблемы с натяжением;
износ привода или установка некачественного расходника.

После замены

Если свистит новый ремень генератора, проблема может заключаться в том, что канавка шкива испачкана смазкой. Смазочный материал неизбежно попадет на ремень, что приведет к появлению эффекта скольжения. Ременная передача не сможет нормально сцепляться с поверхностью, в результате чего появляется неприятный звук.

При установке передачи её нужно крепко затянуть. Плохо натянутый привод обязательно будет шуметь при разгоне. Возможно, вы меняли шкивы и выставили их неправильно — а ведь они обязательно должны располагаться на одной линии, так как даже небольшое отклонение приводит к появлению посторонних шумов. Звуки возникают и в случае износа подшипника. Поэтому, меняя привод, обязательно смотрите на состояние этой детали.

Ременная передача не должна быть слишком жесткой — иначе она не сможет обеспечить передачу достаточного вращения. Жесткий ремень проявляет себя при пониженной температуре, ведь от мороза он еще больше твердеет и сжимается. Но в этом случае неприятные звуки слышны только до прогрева мотора.

Классификация

Независимо от длины ремня генератора, обеспечение полноценной работы привода устройства требует применения двух видов ремешков. Речь идет о поликлиновом и клиновидном РГ. Рассмотрим каждый из этих видов отдельно.

Виды ремней генератора

Поликлиновый

Популярная разновидность РГ, которую в народе также называют многоручейным или многоручейковым ремнем. Хорошая гибкость изделия достигается за счет размеров – ремень сам по себе широкий, но при этом довольно тонкий.

Поликлиновый ремень генератора

Клиновидный

Традиционное изделие, применяемое в основном на более старых моделях авто. К недостаткам клиновидных ремней можно отнести большую вероятность проскальзывания при работе. К тому же изделия актуальны для транспортных средств, где от коленвала вращения передаются исключительно на генератор.

Клиновидный ремень генератора

Симптомы ослабленного ремня генератора

Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это визг во время работы мотора. Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.

Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — ГРМ или гидроусилителя

Это интересно: Устройство и регулировка одного из самых надежных карбюраторов в России – карбюратор Солекс 21083

Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.

Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.

Когда и как нужно менять клинообразный ремень.

Основной проблемой в машине при износе приводных ремней на начальном этапе становятся различные скрипы и свисты происходящие во время вращения шкивов передающих на навесное оборудование двигателя крутящий момент. При возникновении этих скрипов и свистов в скором времени один из приводных ремней может по-просту оборваться. Уважаемые друзья и наши читатели, предлагаем вам подробную информацию о типах ремней установленных в современных автомобилях. Наш инфо-справочник поможет вам узнать о том, когда необходимо менять приводные ремни а также, как определить степень их износа, чем отличается приводной ремень от ремня ГРМ и какая средняя стоимость приводных ремней на Российском рынке, а вместе с этим заодно получить для себя и ответы на другие интересующие вас вопросы непосредственно связанные с этими ремнями.

Для начала давайте сразу расставим все точки над «i» и выясним, что же это такое — приводные ремни.

Приводной ремень автомобиля — это элемент ременной передачи, конкретная рабочая деталь транспортных средств и механизмов, которая служит для передачи крутящего момента двигателя.

Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни, клиновидные ремни).

Существует ошибочное мнение, что ремень ГРМ (ременный привод газораспределительного механизма) не относится к приводным ремням. На самом деле это не так. Ремень ГРМ также относится с категории приводных ремней.

Приводные ремни разделяются на несколько видов, а именно:

— Ремень ГРМ (ременный привод газораспределительного механизма).

— Приводные ремни вспомогательных компонентов (навесное оборудование двигателя).

Существует 3 (три) типа автомобильных ремней:

1. Ремень ГРМ — как правило, он зубчатый.

2. Поликлиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

3. Клинообразный (клиновый) ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

Ремни №2 и №3 в нашей стране имеют еще и дополнительные названия, то есть: плоский ремень (Поликлиновый ремень) или ручейковый ремень (Клиновый ремень).

В отличие от ремней ГРМ к которым предъявляются достаточно строгие требования, такие например как, обязательная своевременная плановая замена в соответствии с установленым производителем сроком службы, то приводные ремни, обеспечивающие работу вспомогательного (навесного) оборудования двигателя, требуют к себе не такого пристального внимания.

Но, тем не менее, это совсем не говорит о том, что они не нуждаются в нашем внимании. Для них периодически необходима также плановая замена

Причем не желательно дожидаться того момента, когда ремни выйдут из строя, поскольку эти ремни обеспечивают работу важного оборудования в автомобиле (охлаждение, зарядка аккумулятора, работу кондиционера, ну и т.п.)

Таким образом, если вы вдруг услышали скрип или свист под капотом машины, советуем вам обратить на это внимание. Помните о том, что посторонний шум под капотом это не только неприятности для вашего слуха, но и что-то большее

Если под капотом авто появился скрип или свист, то это говорит о том, что приводной ремень проскальзывает на шкивах. Например, если ремень старый, то его натяжка может прилично ослабнуть, что приводит ремень к проскальзыванию на шкивах и образованию визга во время работы двигателя.

Как правило, когда ремень износился или у него ослабла натяжка, то в дождливую и холодную погоду такое проскальзывание или свист только усиливаются, поскольку ремень теряет свое сцепление со шкивом из-за влаги.

Если вы друзья услышали под капотом авто однократный скрип или свист ремня, особенно после того как проехали через глубокую лужу, то нет особых причин для беспокойства. В этом случае приводной ремень скорее всего слишком влажный, что уменьшило его сцепление конкретно со шкивом. Если же вы слышите этот свист (визг) под капотом после того, как утром завели автомобиль или после нескольких километров пробега, или после начала движения, или при прогреве двигателя, то скорее всего ваши приводные ремни (или ремень) износились(ся) или ослабла сама натяжка этих приводных ремней.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Это интересно: Плановое техническое обслуживания автомобиля Nissan Juke: регламент и стоимость

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

Ослабить верхнюю или нижнюю затяжку генератора;
Далее произвести один поворот регулировочного винта по часовой стрелки;
Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

Открутить или ослабить саму регулировочную гайку;
При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
Далее на планке затягивается ранее ослабленная гайка.
После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

Открывается капот автомобиля и находится генераторное устройство.
На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
С помощью гаечного ключа после регулировки выполняется фиксация ролика

При настройке важно правильно подобрать усилие натяжки.
Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование

Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.
