Особенности конструкции тормозного механизма передних колес ваз-2123

Вопрос-ответ.

Почему не пользуетесь и не рекомендуете применять русские тормозные жидкости?

Про отсутствие ГОСТов я уже говорил. Ещё один важный факт. Есть отрасли в которых мы отстали от других не очень сильно, и я полностью на стороне наших производителей. Но в том что касается химии, а это включает в себя масла, смазки, манжеты, резины — отставание очень серьезное. Я не хочу заливать «подобие» тормозной жидкости и ставить на кон, свою репутацию и ЖИЗНЬ клиента. Плохая тормозная жидкость, это не одно и тоже, что омывашка для стекла с плохим запахом. Еще раз позволю себе напомнить известную фразу из мира спорта: тюнинг автомобиля начинается с тормозов.

Прокачку тормозной системы на автомобиле Ваз 2121 и Нива 2131 производят в случае появления воздуха в системе, что как правило имеет место быть в случае разгерметизации последней вследствие временного износа и повреждения, а так же после выполнения замены различных элементов системы. Для выполнения ремонтных работ потребуется пустая пластиковая бутылка, силиконовый шланг (внутренний диаметр шланга должен быть равным диаметру штуцеров тормозных цилиндров), тормозная жидкость и стандартный набор инструментов, так же потребуется помощь помощника, так как данные работы одному в домашних условиях выполнить достаточно сложно.

При наличие всего необходимого проделайте следующую последовательность действий:

Загнав автомобиль на смотровую яму или эстакаду, ослабляем на всех тормозных механизмах штуцера, предварительно сняв резиновые колпачки. Если на каких-то штуцерах нет колпачков, то по завершение работ, их необходимо установить, чтобы предотвратить забивание грязью.

Сажаем за руль помощника и нажимая интенсивно на педаль тормоза, создаем давление в системе, то есть качать необходимо до тех пор, пока педаль не заблокируется и не отпуская, а продолжая на нее давить, вы тем самым одеваете на штуцер шланг, а второй его конец опускаете в бутылку, в которую предварительно залита тормозная жидкость. Ослабляем затяжку штуцера и стравливаем давление в системе. Если в ней присутствует воздух, то жидкость будет выходить с характерными воздушными пузырьками. После чего затягиваем штуцер и повторяем операцию.

Прокачку проводим до тех пор, пока из системы не пойдет одна только жидкость без воздуха.

Аналогично прокачиваем каждое колесо переднего и заднего контура. В процессе работ не забываем доливать жидкость в бачок.

По завершению, затягиваем штуцера на всех цилиндрах и одеваем на них резиновые защитные колпачки.

На этом ремонтные работы по прокачке тормозной системы на автомобиле Ваз 2121 и Нива 2131 завершены.

Прокачку гидропривода сцепления на автомобиле Нива 2121 и 2131 проводим при наличие воздуха в системе, что сопровождается ухудшением работы сцепления, при условие, что остальные элементы системы находятся в исправном состояние. Для выполнения ремонтных работ автомобиль необходимо загнать на смотровую яму, эстакаду или подъемники, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Проверьте уровень тормозной жидкости в бачке гидропривода сцепления, если необходимо долейте.
• Подготовьте пустую пластиковую бутылку, в которую необходимо залить тормозной жидкости, так же потребуется силиконовая трубка с внутренним диаметром, который должен подходить под диаметр штуцера рабочего цилиндра сцепления.

• Далее со штуцера рабочего цилиндра снимаем защитный колпачок. Если он не установлен, то необходимо прочистить отверстие штуцера и по завершение работ обязательно поставить новый, чтобы он не забивался.
• Одеваем на штуцер один конец трубки, второй конец которой опущен в емкость с тормозной жидкостью.
• Ключом на восемь ослабляем затяжку штуцера.
• Теперь помощник должен резко нажимать на педаль сцепления и плавно отпускать ее. В этом момент из шланга будет выходить тормозная жидкость с пузырьками воздуха. Данную операцию повторяем до тех пор, пока воздух в системе не закончится.
• Закручиваем штуцер цилиндра при нажатой педали сцепления.
• В процессе прокачки, не забываем контролировать уровень жидкости в бачке и при необходимости доливаем ее.

На этом ремонтные работы по прокачке гидропривода сцепления на автомобиле Нива 2121 и 2131 завершены.

Как поменять задние колодки на шевроле круз

Замену колодок проводим в случае предельно допустимого износа их накладок. Справиться с этой операцией владельцу Chevrolet Cruze поможет наша пошаговая иллюстрированная инструкция.

Регламентом технического обслуживания «Шевроле Круз» срок службы колодок тормозных механизмов задних колес не лимитируется, однако замена колодок проводится в случае предельно допустимого износа их накладок или при замене диска тормозного механизма заднего колеса, а также при замасливании накладок или наличии на них глубоких борозд, трещин и сколов, в случае отслоения накладок от основания колодок. Внутренние колодки снабжены акустическими индикаторами износа, которые начинают издавать скрежет во время торможения, когда износ накладки приближается к предельно допустимому. Если при торможении автомобиля раздается скрежет, значит, пора менять колодки.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении. Замену колодок показываем на тормозном механизме левого колеса, на тормозном механизме правого колеса колодки заменяем аналогично

Замену колодок показываем на тормозном механизме левого колеса, на тормозном механизме правого колеса колодки заменяем аналогично.

Снимаем заднее колесо и устанавливаем автомобиль на подставку заводского изготовления.

2290-17-05-01

Ключом «на 13» вращаем против часовой стрелки за шестигранник антивибрационный груз тормозного механизма, удерживая нижний направляющий палец суппорта ключом «на 18».

Снимаем антивибрационный груз.

2290-17-05-03

Накидным ключом «на 10» отворачиваем болт крепления суппорта к верхнему направляющему пальцу, удерживая палец за шестигранник ключом «на 18».

2290-17-05-04

Отводим суппорт от направляющей колодок, не отсоединяя от него шланг тормозного механизма и трос стояночного тормоза.

Располагаем суппорт на проставке для крепления направляющей колодок.

Лезвием отвертки «утапливаем» на нижней прижимной пластине колодок фиксатор.

Вынимаем наружную тормозную колодку из направляющей колодок.

Аналогично вынимаем из направляющей колодок внутреннюю тормозную колодку.

2290-17-05-08

Перед установкой новых колодок вынимаем из направляющей колодок верхнюю и нижнюю прижимную пластины.

Очищаем от грязи и коррозии детали тормозного механизма, особенно прижимные пластины тормозных колодок и их посадочные места в направляющей колодок. Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо. Вставив в направляющую колодок прижимные пластины, устанавливаем новые тормозные колодки. При установке внутренней колодки ее необходимо ориентировать так, чтобы акустический индикатор износа располагался в верхней части колодки. Перед монтажом суппорта необходимо максимально переместить поршень внутрь цилиндра.

2290-17-05-09

Вставляем пассатижи c узкими губками в гнезда поршня и поворачиваем его по часовой стрелке, одновременно надавливая на поршень.

Осматриваем пыльник поршня, при повреждении пыльника — заменяем его. Перед установкой суппорта необходимо также проверить состояние направляющих пальцев и их защитных чехлов.

Вынимаем из отверстия направляющей колодок верхний направляющий палец суппорта.

Снимаем с пальца резиновый гофрированный чехол.

2290-17-05-12

Аналогично вынимаем из отверстия направляющей колодок нижний направляющий палец (с пластмассовой противоскрипной втулкой на стержне пальца) и снимаем с него резиновый гофрированный чехол.

Осматриваем резиновые чехлы направляющих пальцев и при повреждении чехлов — трещины, разрывы, потеря эластичности резины — заменяем новыми. Установив новые защитные чехлы пальцев, наносим на стержни пальцев слой пластичной термостойкой смазки. Вставляем пальцы в отверстия направляющей колодок и устанавливаем суппорт. Болт крепления суппорта и антивибрационный груз затягиваем моментом 28 Н·м. Аналогично заменяем тормозные колодки тормозного механизма правого заднего колеса. После замены колодок несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доводим его до нормы.

[Тех

Обслужив ание механизма

Периодически любая тормозная система может давать неисправность. От неисправности не защищен ни один автомобиль, а особенно в том случае, если его не всегда правильно эксплуатируют. Очень частая процедура в обслуживании, с которой вам придется сталкиваться, – это прокачка. С помощью последней вы можете избавиться от пузырьков воздуха в тормозной жидкости, которые мешают нормально тормозить, а то и вовсе могут привести к отказу системы. К счастью, ее несложно выполнить в домашних условиях своими руками. Также с тормозами Нивы могут случиться следующие проблемы:

1. При торможении машину начинает тянуть в сторону.
2. Во время торможения педаль начинает попросту дрожать.
3. До момента торможения слышен стук.

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

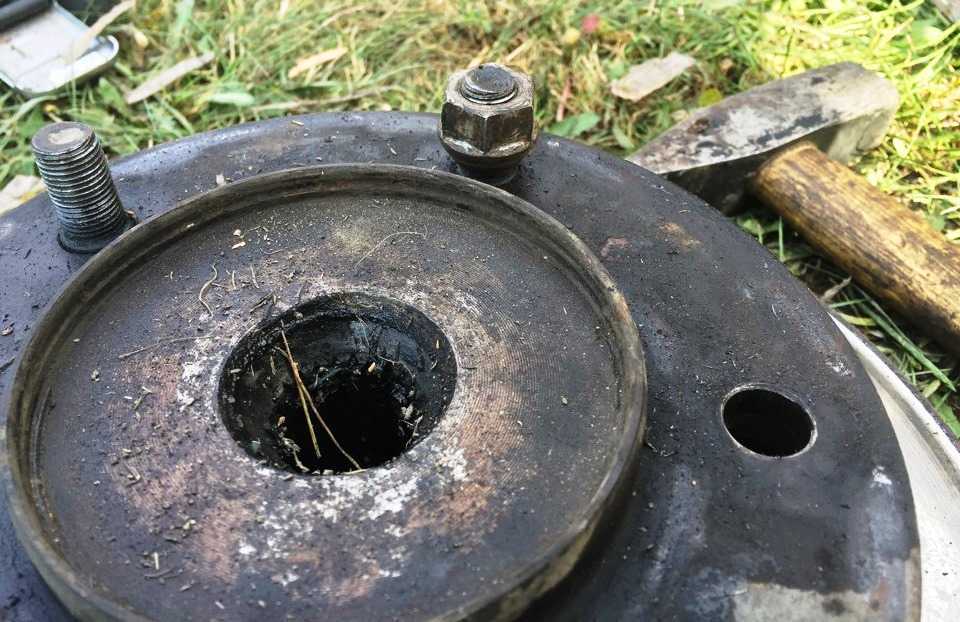

Что делать, если тормозной диск Нивы не снимается?

Часто происходит так, что тормозной диск просто не снимается – он прикипает от нагрева, ржавеет или закисает от попадания грязи и окалины. В таком случае приходится применять специальные съемники.

Опытные автомастера снимают весь диск вместе с кулаком и выдавливают диск с помощью пресса.

Если нет съемника, народ часто начинает молотить по диску с обратной стороны – иногда это помогает, но мы не советуем так делать. От ударов края тормозного диска просто отламываются.

Если диск никак не снимается потому что шпильки выбить не удается, то приходится брать в руки болгарку спиливать лишние части.

Ниже посмотрите видео, в котором автор не смог снять диск с помощью самодельного съемника и применил угловую машинку для застрявшего на ступице диска. Порой это единственный вариант для Шевроле Нивы – грубая мужская сила.

Снять тормозной диск шевроле нива

Chevrolet Niva! Решаем проблему с тормозами. Замена колодок и тормозных дисков

ЗАМЕНА ПЕРЕДНЕГО ТОРМОЗНОГО ДИСКА НИВА ШЕВИ ШЕВРОЛЕ 2123 в гараже

Ремонт и обслуживание Шевроле Нива: замена передних тормозных колодок своими силами

Замена Передних Тормозных Колодок на Шевроле Нива 4х4

замена подшипника передней ступицы нива

Шеви Нива =замена переднего тормозного диска

Замена передних тормозных колодок НИВА Сами меняем тормозные колодки НИВЫ

Как снять прикипевший тормозной диск / Съемник своими руками

Замена переднего тормозного диска НИВА ШЕВРОЛЕ.Замена ПОДШИПНИКА передней ступицы

Как заменить передний ступичный подшипник на Ниве Шевроле

Снятие переднего тормозного диска на автомобиле Нива Шевроле производят для его замены в случае если его толщина стала меньше предельно допустимой 9,5 мм, а так же при обнаружение на рабочей поверхности сколов, трещин, глубоких задиров, которые увеличивают износ колодок, снижают эффективность торможения, при котором появляется вибрация, биение. Если на поверхности образовались следы выработки от трения с тормозными колодками, то есть по краю диска наблюдается глубокая фаска, то ее можно удалить на токарном станке проточкой, если конечная толщина после данных работ не будет меньше допустимой.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Устанавливаем ремонтируемую сторону на домкрат и снимаем колесо. Далее производим демонтаж тормозного суппорта, который в свою очередь подвешиваем на веревку, чтобы он не висел на тормозном шланге.
• Снимите тормозные колодки. Колодки необходимо промаркировать, чтобы при последующей сборке установить их на свои места.
• Далее отворачиваем болт крепления защитного кожуха.

Небольшими плоскогубцами или плоской отверткой отгибаем усик стопорной пластины верхней и нижней направляющей колодок к поворотному кулаку.

Далее откручиваем верхний и нижний болты крепления направляющей колодок и снимаем кожух.

• Теперь снимаем направляющую колодок.
• Откручиваем гайку ступицы.

• Снимаем ступицу вместе с тормозным диском.
• Теперь необходимо разъединить их друг от друга. Для этого навинчиваем гайки на шпильки, чтобы не испортить резьбу и выбиваем шпильки.

Нанося легкие удары молотком по краю ступицы, выбиваем ее и разъединяем с тормозным диском.

На этом ремонтные работы по снятию и замене тормозного диска на автомобиле Нива Шевроле завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Замена тормозных дисков и колодок НИВЫ (пошаговая инструкция)

Пришло время менять тормозные диски. Предпосылки для замены — биение (то схватывают то нет) передних тормозов. Закупил диски в Липецке за 1100 за пару. Колодки покупал фирмы Ferodo. Тормоза разбирал впервые на Ниве, с Волгой разница есть. Полистав букварь понял, что ничего не понял, принялся разбираться непосредственно на самой машине. В принципе трудностей не было, всё легко и просто.

Замена тормозных дисков и колодок НИВЫ (пошаговая инструкция)

1. Снимаем суппорт со скобой

2. Снимаем колпак ступицы

3. Ставим на передачу

4. Ключом на 27 откручиваем гайку

Вот фото левого диска.

Правый конечно получше был. Запчасти ожидали установки здесь.

Диски Автовазовские, были хорошо упакованы в целлофан, и в целом неплохого качества.

Фотографии для сравнения дисков как внешне,

так и по толщине.

6. Далее снял всё лишнее с диска и поставил на новый.

7. Установил на ступицу, предварительно смазав.

Принялся за установку колодок.

8. Ставим скобу, заправляем в неё колодки.

9. Потом сжимаем поршеньки (я использовал струбцину) и ставим суппорт.

С правой стороной дела шли быстрее т.к. уже знал, что да как.

Устройство рабочей гидравлической системы

Гидравлическая тормозная система Chevrolet Niva построена по двухконтурной диагональной схеме для повышения надежности управления и безопасности. Первый контур гидравлического привода приводит в движение переднее правое и заднее левое колеса, а второй контур привода приводит в движение переднее левое и заднее правое колеса. Таким образом, управляемость сохраняется в случае выхода из строя одной из цепей гидропривода. Гидравлическая тормозная система включает:

• педаль тормоза, расположенная в салоне под правой ногой водителя;
• мультипликатор давления вакуумной педали;
• тормозной насос с бачком для заправки тормозной жидкости;
• двухконтурный гидравлический трубопровод;
• исправные тормозные цилиндры задних и передних колес;
• регулятор давления с рычагом управления.

Давление ноги водителя на педаль тормоза усиливается усилителем тормозов и передается на поршень тормозного насоса, который при движении сжимает тормозную жидкость. Давление жидкости повышается и передается по трубопроводу на рабочие цилиндры передних колес и на регулятор давления в тормозной системе задних колес. Поршни передних суппортов и задних рабочих цилиндров под давлением тормозной жидкости выдвигаются и прижимают тормозные колодки Шевроле Нива к поверхности дисков и барабанов, замедляя их вращение.

Принцип работы

На Шевроле Нива было решено использовать стандартный гидравлический привод работы системы и комбинированный механизм. На передний оси был установлен дисковый тормозной механизм, а на задней барабанный, как и в классической версии этого автомобиля. Но, в отличие от оригинального варианта авто, был модифицирован привод. Данная тормозная система получила вакуумный усилитель прилагаемого к педали усилия и более совершенный главный цилиндр.

Дисковый механизм автомобиля Шевроле Нива имеет две основных детали: диск и суппорт. Диск имеет плотное зацепление со ступицей колеса и вращается вместе с ней, то есть диск является подвижным элементом. Суппорт крепится на специальном кронштейне над диском. Внутри него вставлены колодки и рабочие цилиндры, что прижимают колодки к диску. Барабан немного другой конструкции, здесь подвижную часть выполняет сам корпус барабана, который внутри себя скрывает более широкие колодки. Здесь также рабочие цилиндры прижимают более широкие колодки к горизонтальной плоскости барабана. Эта конструкция имеет более высокий коэффициент полезного действия за счет более широких и длинных колодок. К тому же здесь все механизмы скрыты внутри барабана и полностью защищены от внешнего воздействия. Это очень удобно, если машина часто используется в условиях езды по бездорожью.

Проверка и регулировка тормозной системы Шевроле Нива

Конструктивные особенности и назначение дисков Нивы Шевроле

Тормозные диски, а также тормозные колодки подвержены естественному износу. Это означает, что они разработаны с учетом износа и подлежат замене. Это очень легкая задача, требующая всего нескольких инструментов и перчаток.

В зависимости от размера, веса и мощности автомобиля, диск нуждается в более или менее эффективной системе охлаждения. Таким образом, существует два типа механизмов: твердые и вентилируемые. Вентилируемый механизм обеспечивает лучший отвод тепла. В связи с этим, необходимо соблюдать тип диска, установленный в оригинальной версии автомобиля Шеви Нива.

У Нивы диски сделаны из чугуна и есть на каждом колесе (передние и задние). Цель у них одна и та же, а особенности разные. Задние механизмы называют барабанами за их форму.

Особенности износа дисков

При торможении потеря материала приводит к уменьшению размера механизма. Это происходит из-за трения. Диски, толщина которых меньше допустимой, подлежат замене. Износ механизмов также зависит от стиля вождения и типа дороги (износ на извилистых дорогах будет выше, чем на автомагистралях). Поэтому необходимо обязательно проверять состояние дисков, так как износ ухудшает качество торможения транспортного средства.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Как диагностировать поломки?

Прежде чем проводить замену тормозных дисков «Нивы Шевроле» своими руками, нужно выполнить диагностику всей системы. Дело в том, что могут прийти в негодность еще и трубки, шланги, а это также сказывается на безопасности езды. Но вернемся к колодкам и дискам. Их проверить на неисправность довольно просто:

Обратите внимание на то, есть ли посторонние звуки при торможении – скрежеты, шумы, рывки, и прочие.
Есть ли на поверхности диска трещины, выемки, сколы. Также необходимо внимательно осмотреть колодки, проверить толщину фрикционного слоя.. В том случае, если заметите такие неисправности, нужно сразу же предпринимать меры

Диск при длительной эксплуатации стирается, поэтому придется проверить его толщину штангенциркулем. При стачивании диска нужно обратить внимание на его конечную толщину – она должна быть более 9,5 мм. В том случае, если толщина диска меньше, ставить его на автомобиль запрещено. Может случиться и такое, что металл покроется трещинами и разломится на части

В том случае, если заметите такие неисправности, нужно сразу же предпринимать меры. Диск при длительной эксплуатации стирается, поэтому придется проверить его толщину штангенциркулем

При стачивании диска нужно обратить внимание на его конечную толщину – она должна быть более 9,5 мм. В том случае, если толщина диска меньше, ставить его на автомобиль запрещено

Может случиться и такое, что металл покроется трещинами и разломится на части.

Передний тормозной цилиндр нива, история

В том виде, в котором вы сейчас видите тормозные цилиндры, они существуют с первого автомобиля нива выпущенного в 1977 году. В 2016 году с появлением «урбанов» цилиндры немножко изменились по геометрии, но конструктив и посадочные размеры, остались такими же. Конечно, хуже всего приходилось нивоводам, поскольку именно на нивах была установлена мертворожденная двухконтурная тормозная система. О ее модификации я отдельно писал и делал специальный комплект, чтобы на машине была реализована осевая схема тормозов. Вернемся к цилиндрам. Как обычно я пошел по проторенной дороге, и полез искать аналоги у иностранцев. Оказалось, что цилиндры делает фирма Пиленга (Италия-Турция) и какая-то нидерландская фирма. По соотношению качество-цена не прокатывал ни один из вариантов, поэтому пришлось заняться «улучшайзингом» заводской конвейерной запчасти.

Проблема

В России передний тормозной цилиндр нива делают несколько фирм. Но приемлемыми для последующей работы оказались только цилиндры в фирменных коробочках. К моему сожалению я так и нашел завода, который их делает, поэтому придется немножко переплатить за «переупаковку». Обидный момент во всей этой 40-летней истории, следующий. И цилиндры, и поршеньки сделаны с точки зрения механики достаточно неплохо. Проблемы две.

1. Отсутствие в изделии нормальной смазки. Та «фигня», которая находится в изделии к хорошим гидравлическим смазкам, отношения не имеет. Ранее это была просто капелька какой-то консервационной смазки, в 2017-18 году под пыльниками появилась смазка прозрачного красного цвета, но ситуацию это не спасает. Почему?! Об этом чуть ниже.
2. Нагрев и качество «резинок». Температура на поверхности диска может быть около 350 градусов. На спортивных и заряженных машинах эти данные значительно выше, но я взял цифру из немецкой литературы для легкового автомобиля. Тормозные цилиндры, колодки и суппорта «прогреваются» до 150-200 градусов. И вот тут становится грустно резинотехническим изделиям. Они и так невысокого качества, а если добавить их нагрев от диска и охлаждение из лужи, то дело «швах». Ну а дальше ситуация понятна: растрескавшийся пыльник поршенька, попадание грязи и воды, задиры на цилиндре, вездесущая ржавчина.

Прокачка передних тормозов нива шевроле

Прокачка тормозов Шевроле Нива актуальна, если наблюдается один из следующих признаков:

• эффект «ватной педали»,
• снижение эффективности торможения,
• с каждым нажатием на педаль возрастает усилие .

Зачем нужна прокачка тормозов Шевроле Нива?

Воздух, по сравнению с жидкостью, легко сжимается, поэтому его присутствие в магистрали резко снижает эффективность торможения. Тормозная система Шевроле Нива построена по двухконтурному принципу, обеспечивающему безопасность в случае разгерметизации. Один контур содержит в себе рабочие цилиндры заднего правого (ЗП) и переднего левого (ПЛ) колеса, а второй – заднего левого (ЗЛ) и переднего правого (ПП). Порядок прокачки тормозов предусматривает стравливание воздуха через специальный штуцер рабочего цилиндра в последовательности: ЗП-ПЛ-ЗЛ-ПП.

Для работы понадобится:

Спецключ 8 мм с затяжкой (также можно использовать обыкновенный рожковый);

• Тормозная жидкость для доливки;
• Небольшая банка;
• Резиновый шланг подходящего диаметра.

Алгоритм действий

1. Снять пылезащитный колпачок со штуцера (для удобства можно предварительно снять колесо). 2. Смочить штуцер жидкостью WD-40, надеть на него ключ и закрутить болт затяжки. 3. Надеть резиновый шланг на штуцер, причем второй его конец опустить в сосуд с тормозной жидкостью.

4.Помощник в салоне не спеша работает педалью тормоза, пока не появится значительное сопротивление. После этого он фиксирует педаль нажатой. 5. Повернуть ключ в сторону откручивания на один оборот. Жидкость вместе с воздухом выйдет в сосуд, но при этом исключается попадание новой его порции в систему. Педаль опустится вниз.

6. Затянуть штуцер. 7. Повторять указанные действия до тех пор, пока не перестанут выходить пузырьки.

8. Перейти к следующему цилиндру.

Выполнять работы нужно только после устранения течи жидкости, если этому не предшествовал ремонт. После ремонта тормозной системы прокачка потребуется лишь при разгерметизации. Например, после замены тормозных колодок воздух в системе не появится.

Прокачка тормозной системы на автомобиле Нива Шевроле выполняется в случае попадания в систему воздуха в следствие каких-либо ремонтных работ или поломки узлов и их разгерметизации. Основные признаки указывающие на наличие воздуха в системе: снижение рабочего хода педали, одновременно появление ее мягкости, при неоднократном нажатие на педаль она постепенно уменьшает свой ход и увеличивает жесткость.

Если работы вызваны с ремонтом какого-либо одного контура, то допускается прокачка одного лишь ремонтируемого контура. Подготовьте стандартный набор инструментов, новую тормозную жидкость, силиконовую трубку с пластиковой бутылкой, загоните автомобиль на смотровую яму или эстакаду и проделайте следующую последовательность действий:

Если автомобиль установлен на подъемники, то есть задние колеса вывешены, то предварительно необходимо разблокировать регулятор давления тормозов, установив плоскую отвертку между винтом и кронштейном.

• Снимаем со всех клапанов тормозных цилиндров резиновые колпачки.
• Открываем бачок с тормозной жидкостью, проверяем уровень и при необходимости доливаем. Так же в процессе выполнения прокачки системы, следите за уровнем жидкости.

• Теперь помощник должен создать давление в системе, для этого несколько раз интенсивно нажимает на педаль тормоза и не отпускает ее.
• Вы тем временем одеваете силиконовый шланг на клапан, второй конец шланга опущен в бутылку, предварительно на треть наполненную новой тормозной жидкостью и открыв клапан стравливаете воздух из системы. Наличие воздуха определяется по его пузырькам, которые выходят из цилиндра через шланг в бутылку.
• После чего закручиваем клапан и вновь создаем давление в системе.
• Данную операцию повторяем до тех пор, пока из системы не пойдет жидкость без пузырьков воздуха.

Работу выполняем вдвоем с помощником на смотровой канаве или подъемнике.

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы

Воздух удаляем сначала из одного контура системы, потом из другого. Начинаем прокачку с правого заднего колесного цилиндра.

Снимаем колпачок с прокачного штуцера заднего тормозного цилиндра

Надеваем на штуцер прозрачный шланг, опустив его свободный конец в сосуд

Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна или две секунды и удерживает педаль нажатой.

Ключом «на 8» отворачиваем на 1/2–3/4 оборота штуцер прокачки.

При этом часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола.

Что нужно знать о прокачке системы в Шевроле

Гидравлическая жидкость содержит яд. Нужно незамедлительно ее смыть при попадании на открытые участки кожи большой струей воды. Если вдруг вещество попало в глаза, либо, того хуже, вы ее проглотили, следует обратиться за медпомощью.
Некоторые виды гидравлической жидкости огнеопасны, а потому могут загораться при соприкосновении с горячими элементами либо открытым огнем

В ходе работы всегда стоит об этом помнить, чтобы вовремя принять соответствующие меры осторожности.
Жидкость агрессивна к пластиковым деталям и краске. Если вещество попало на поверхность окрашенного кузова либо пластик, сразу же нужно смыть большой струей воды.
Жидкость гигроскопична, то есть способна впитать из воздуха влагу. Лишнее содержание влаги снижает точку кипения до недопустимых показателей, приводя к небезопасному уменьшению продуктивности торможения.
Отработанная гидравлическая жидкость не подлежит повторному применению

Она, скорее всего, уже загрязнена. Если требуется долить либо заменить жидкость в системе, следует использовать только рекомендованного вида.

Лишнее содержание влаги снижает точку кипения до недопустимых показателей, приводя к небезопасному уменьшению продуктивности торможения.
Отработанная гидравлическая жидкость не подлежит повторному применению. Она, скорее всего, уже загрязнена. Если требуется долить либо заменить жидкость в системе, следует использовать только рекомендованного вида.

Инструменты:

• Гаечный ключ накидной разрезной 10 мм
• Гаечный ключ накидной разрезной 8 мм
• Резиновая груша
• Емкость для тормозной жидкости 1-2 л.

Детали и расходники:

• Тормозная жидкость
• Ветошь
• Аэрозольная смазка типа WD-40
• Тормозной штуцер
• Шланг для прокачки

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы. Воздух, попавший в гидропривод, вызывает увеличение свободного хода педали тормоза (педаль становится «мягкой») и значительно снижает эффективность тормозов.

– при однократном нажатии на педаль– увеличение хода педали, ее «мягкость»;

– при неоднократных нажатиях на педаль – постепенное уменьшение хода педали с одновременным увеличением ее «жесткости». Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

При прокачке тормозов на автомобиле с вывешенной задней частью (например, на подъемнике) необходимо нагрузить регулятор давления задних тормозов, вставляем враспор между поршнем регулятора давления и рычагом поршня отвертку.

1. Снимаем защитный колпачок со штуцера прокачки колесного цилиндра правого заднего колеса.

2. Надеваем на головку штуцера шланг, опустив его свободный конец в сосуд, частично заполненный тормозной жидкостью.

3. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой. Ключом «на 8» отворачиваем штуцер прокачки на 1/2 — 3/4 оборота. При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола (пузырьки воздуха хорошо видны в сосуде с жидкостью).

4. Затем удаляем воздух из блока цилиндров левого переднего колеса.

5. Снимаем защитный колпачок с нижнего штуцера прокачки блока цилиндров левого переднего колеса.

6. Надев на головку штуцера шланг, опускаем его свободный конец в сосуд, частично заполненный тормозной жидкостью. Удаляем воздух через нижний штуцер блока цилиндров.

7. Таким же образом удаляем воздух через верхний штуцер блока цилиндров переднего левого колеса.

8. Для удаления воздуха из другого контура проводим прокачку в последовательности: левое заднее — правое переднее колесо.

При удалении воздуха из системы нужно следить за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости ее доливать.

При отсутствии воздуха в системе тормозная педаль должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.

При снятии или замене элементов одного из контуров, прокачке подлежит только этот контур. При снятии или замене главного тормозного цилиндра, регулятора давления или падении уровня тормозной жидкости в бачке, повлекшем за собой попадание в гидропривод воздуха, необходима полная прокачка тормозной системы, т.е.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
