Вентиляция картера: принцип работы, устройство. зачем нужна чистка системы принудительного вентилирования картерных газов и как проверить клапан pcv

Способы проверки картерных газов

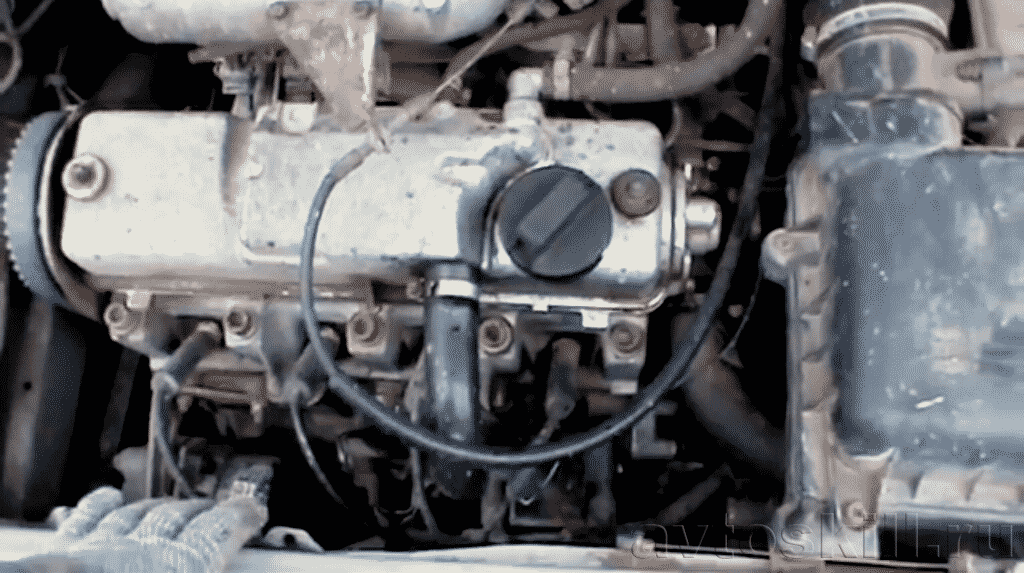

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Зачем требуется проводить чистку вентиляции, в которой скапливаются картерные газы

Проведение чистки системы вентиляции картерных газов необходимо для каждого автомобиля, ведь если этого не сделать, транспортное средство не сможет нормально работать. Наверняка многие водители с наступлением зимы заметили, что во время запуска мотора при минусовой температуре происходит выдавливание сальников, что ведёт за собой вытекание масла из многих частей двигателя.

уплотнители шлангов;
сами шланги;
маслозаливная горловина;
масломерный щуп.

В каждом случае данное явление вызывает серьёзное нарушение работы мотора, поскольку отсутствие масла или его сильное вытекание во время работы автомобиля сильно усугубляет и без того неприятную ситуацию

Чтобы не вызвать поломку машины, важно знать причину вытекания механической жидкости

Специалисты утверждают, что вытекание масла в большинстве случаев происходит в результате полного отсутствия или несвоевременной очистки вентиляции, где скапливаются картерные газы. Если чистка проводилась давно, в вентиляции скопилось большое количество грязи, отложений смолы и так далее.

А еще интересно: Стоит ли покупать Автомобильная шина Amtel NordMaster 185/70 R14 88T зимняя шипованная — 59 отзывов на Яндекс.Маркете (бывший Беру)

Хотя этот вид чистки относится к операциям регламентных работ, проводимых в результате технического обслуживания транспортного средства, некоторые водители пренебрегают такой процедурой.

Несвоевременное очищение вентиляции, где происходит скопление картерных газов, ведёт к забиванию маслоотделителя и самой вентиляции. В итоге хозяина автомобиля ждут неприятные поломки, а также вытекание большого количества масла при минусовой температуре, ведь в холодное время года смазка замерзает, значит, вырабатываемые машиной газы не могут попасть в окружающую среду через вентиляцию.

Чтобы не усугубить работу собственного транспортного средства, рекомендуется регулярно чистить вентиляцию картера. Но как это правильно делать?

Наращивание требований относительно сепарации машинного масла

Постоянное повышение давления сгорания вследствие уменьшения размеров, а также применение машинных масел с низкой вязкостью приводит к значительному уменьшению размера частиц. Соответственно производительность установленных пассивных инерционных сепараторов становится недостаточной при данных ограничивающих факторах. Новые технологии необходимы для применения в легковых автомобилях, чтобы обеспечить высокую эффективность разделения частиц, значительно меньших 1 мкм.

Центрифуга – технология под фильтр картерных газов

Эффективность разделения мелких капель в принципе может быть увеличена за счет увеличения силы инерции с использованием дополнительной энергии. Центрифуги являются хорошо известными примерами такого рода сепарационных технологий. Здесь энергия используется для приведения в действие какого-либо ротора, а частицы отделяются вследствие возникающей центробежной силы.

Как правило, центрифуги нуждаются в очень высокой скорости вращения – диапазон до 10 000 об/мин. Или же в качестве альтернативы конструкция должна быть очень большой, особенно для отделения частиц, значительно меньших, чем 1 мкм. Другим решением для повышения эффективности разделения является использование дополнительных механизмов, таких как диффузионное разделение.

Волоконный демистер – диффузионный фильтр картерных газов

Так называемый волоконный демистер выступает примером ещё одного типа сепаратора, объединяющего преимущества различных дополнительных механизмов разделения. Обе упомянутые технологии применяются на грузовых автомобилях, где аналогичные высокие требования. Между тем волоконные демистеры способны обеспечить эффективное решение на применении с легковыми автомобилями.

ФИЛЬТРЫ

Варианты конструктивного исполнения волоконных демистеров (фильтров масла), которые не менее эффективно могут применяться в системах фильтрации картерных газов легковых автомобилей

Вариант с демистером позволяет интегрировать фильтр картерных газов даже в сложные конструкции без ущерба для производительности, одновременно значительно снижая сложность интеграции и связанные с этим затраты. Волоконные элементы – демистеры, обычно заменяются в течение интервала обслуживания после определенного времени работы из-за отложения сажи на поверхности волокна.

Интервал обслуживания сильно зависит от конкретного применения. Основным требованием к пригодности волоконного демистера для применения в легковых автомобилях, является разработка новых волоконных демистеров. Таковые обеспечивают высокую производительность и приемлемый длительный интервал обслуживания при данных условиях эксплуатации.

В то же время перепад давления, а также размеры волоконных демистеров должны соответствовать общим требованиям легкового автомобиля. Поэтому производство, в том числе , стремятся решать эту проблему. Инженеры разрабатывают новые волоконные демистеры для применения в конструкциях легковых автомобилей.

Механизм фильтра картерных газов волоконным демистером

Фильтрующие сепараторы являются широко распространенным в мире методом высокоэффективного разделения сверхтонких частиц тех же картерных газов. Капли объединяются в процессе разделения жидкости / газа на поверхности волокна, образуя жидкую пленку, последовательно стекающую с фильтрующего материала.

СКАНЕР OBD

Принцип гравиметрического разделения содержимого картерных газов: 1 – аэрозольная форма потока; 2 – проникновение; 3 – повторное увлечение (унос); 4 — дренирование

Остаточные масляные капли на стороне фильтра с чистым картерным газом представляют либо неразделённые капли аэрозоля (так называемое проникновение), либо образования в виде пузырьков и колпачков из отделённой плёнки жидкости (так называемое увлечение). Эффективность гравиметрического разделения в стационарном состоянии рассчитывается по формуле:

Ng = 1 – (Mp + Me / Md + Mp + Me)

где: Ng – эффективность геометрического разделения; Mp – проникновение; Me – увлечение; Md – дренирование.

Различные виды механизмов разделения используются в целом в соответствии с теорией фильтрации картерных газов двигателей автомобилей. Для вентиляции картера (фильтрации картерных газов), соответствующими механизмами разделения, в частности, являются:

удары,
диффузия,
перехват.

Эффективность разделения на основе ударов и перехвата увеличивается с увеличением размера частиц, тогда как эффективность разделения на основе эффектов диффузии увеличивается с уменьшением размера частиц.

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Часто при диагностике указанные проблемы пытаются решить путем поверки и ремонта системы питания или зажигания, забывая о системе вентиляции картерных газов

Важно понимать, что закрытая система предполагает наличие специальных каналов в БЦ и ГБЦ, а также клапанов, патрубков и шлангов для циркуляции газов. Хорошо известно, что клапаны рано или поздно могут начать подклинивать

Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси.

Что касается причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4 стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

https://youtube.com/watch?v=b56LvOoziU8

Частые неисправности системы вентиляции картера

Важно понимать, что закрытая система предполагает наличие специальных каналов в и ГБЦ, а также клапанов, патрубков и шлангов для циркуляции газов. Хорошо известно, что клапаны рано или поздно могут начать подклинивать

Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси.

Как поменять сальник коленвала на приоре

Замену переднего сальника коленчатого вала проводим при появлении следов течи масла на стенке поддона картера двигателя, под шкивом привода генератора. Снимаем ремень привода ГРМ (см. «Замена ремня привода газораспределительного механизма»).

После снятия ремня нельзя проворачивать коленчатый вал и распределительные валы, чтобы не нарушить фазы газораспределения двигателя.

Отверткой поддеваем зубчатый шкив.

. и снимаем его с носка коленчатого вала.

Отверткой поддеваем сальник (не повредите шейку коленчатого вала). . и извлекаем его из крышки масляного насоса. Наносим на рабочую кромку нового сальника тонкий слой моторного масла…

…и запрессовываем сальник с помощью инструментальной головки или отрезка трубы подходящего размера. Сборку проводим в обратной последовательности. При этом следует обязательно заменить ремень привода ГРМ.

Есть много причин по которым сальники различных валов, осей, цилиндров, толкателей, клапанов и других вращающихся и трущихся механизмов приходят в негодность и далее не могут служить по прямому назначению – удерживать жидкости и газы под давлением в каком-то определенном объеме.

Замена переднего сальника коленчатого вала. При обнаружении следов утечки масла через сальники коленчатого вала сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальники. Признаком необходимости замены переднего сальника коленчатого вала является утечка масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказываются вся передняя часть двигателя и ремень привода газораспределительного механизма; потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма газораспределительного, а также отвертка с прямым лезвием( две), молоток.

Замена заднего сальника коленчатого вала. Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач или заднего сальника коленчатого вала. Моторное и трансмиссионное масла различаются по запаху. При определенном навыке по нему можно определить, какой из сальников дефектный. Есть еще один способ определения типа масла. Капните масло в воду, налитую тонким слоем в емкость. Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное — останется в виде капли, похожей на зерно чечевицы; потребуются: отвертка с прямым лезвием, оправка.

Как поменять маслосъемные колпачки на 16-клапанной «Приоре»

Ну вот, «Приора» начала «кушать» машинное масло. Выброс потемнел, в воздуховоде от датчика массового расхода воздуха, до узла дроссельной заслонки появились потёки. Сам узел тоже в грустном состоянии от замасливания. Но компрессия в цилиндрах в порядке. Замена клапанов лада приора 16 клапанов. Машина мощность не теряет. В чём же дело? А в том, что, вероятнее всего, выработали своё маслосъемные колпачки на клапанах. Как поменять маслосьемные колпачки не снимая головки на 16 клапанов замена. Как снять головку на лада приора 16 клапанов. Замена клапанов, гбц на лада приоре 16. Либо как их именуют — сальники клапанов. А ведь их на «Приоре» 16 и они нуждаются в подмене.

Способы проверки картерных газов

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Проверка при помощи воздушного шарика

Обслуживание клапана PCV

Помимо визуальной проверки состояния различных PCV и связанных с ними компонентов, проверьте систему во время работы двигателя.

Тестирование на вакуум

Запустите двигатель и дайте ему поработать около двадцати минут на холостом ходу, чтобы прогреть его до рабочей температуры.
Затем откройте капот и отсоедините клапан от крышки и заблокируйте конец клапана пальцем. Вы почувствуете вакуум от всасывания системы на кончике пальца и заметите кратковременное падение скорости холостого хода примерно на 40–80 об / мин.
Если вы заметите большее падение оборотов и холостые обороты двигателя, ваш клапан PCV может застрять в открытом положении.
Если вы не чувствуете вакуум на кончике пальца, проверьте шланги на наличие грязи, препятствующей потоку воздуха. При необходимости очистите клапан и шланги разбавителем для лака и тонкой щеткой для шланга.

Альтернативные тесты

Еще один способ проверить вакуум — зажать или заблокировать вакуумный шланг, соединенный с клапаном PCV. Скорость холостого хода упадет от 40 до 80 об / мин, а затем вернется к норме. Если нет, ищите заблокированный или ограниченный вакуумный шланг или клапан.
На некоторых двигателях доступ к PCV затруднен. В этих моделях вы можете снять щуп для измерения уровня масла в двигателе и закрыть отверстие в щупе с помощью куска ленты.Когда двигатель работает на холостом ходу, снимите крышку с масляной заливной горловины на крышке клапана. Затем поместите тонкий кусок картона поверх отверстия. Подождите около минуты. Вы заметите, что вакуум всасывает и прижимает бумагу к отверстию. В противном случае произошла утечка в системе или система засорена. Проверьте состояние шлангов, их соединений и прокладки.

Причины неисправного клапана рециркуляции ОГ

В случае загрязнения клапана EGR (ЕГР) наиболее частой неисправностью является застревание механизма клапана в открытом или закрытом положении. И это является вполне естественным процессом. Ведь механизм клапана ОГ расположен в нефильтрованном потоке выхлопных газов, а это неизбежно рано или поздно приведет к его выходу из строя. Обычно клапан отработавших газов имеет достаточно большой ресурс службы. Особенно это касается старых автомобилей. Но что интересно, что в более современных автомашинах этот клапан EGR выходит из строя намного быстрее. Например, в прошлом на автомобилях клапан ОГ мог работать десятилетиями и спокойно прослужить, как минимум 200 тыс. километров. Но вот современные автомобили сегодня получили уже для себя новое программное обеспечение, которое настроено на более низкие уровни вредных веществ в выхлопной системе (в связи с новыми ужесточившимися экологическими нормами, принятыми недавно ЕС).

В итоге программное обеспечение в новых автомобилях способствует ускорению рециркуляции отработавших газов. Это делается для конкретного снижения выбросов оксида азота. Так что друзья запомните, что в современных автомобилях ресурс клапана ОГ стал существенно меньше, чем это было в старых авто.

Кроме того, к неисправности в работе клапана EGR могут привести и неисправные контакты штепселя электрической линии. Также причиной неправильной работы клапана ОГ иногда может стать повреждение внешней линии рециркуляции выхлопных газов. Так, к примеру, труба системы рециркуляции ОГ может просто повредиться и в ней могут появиться небольшие трещины. В том числе могут повредиться и резиновые уплотнения, которые непременно приведут к утечке отработанных газов. В конечном итоге система рециркуляции отработавших газов начнет работать неправильно.

Еще одна частая неисправность клапана ОГ связана с потерей масла в области головки блока двигателя. В этом случае пары масла, возникающие в результате горения, могут привести к загрязнению клапана EGR.

В этом случае очистка старого загрязненного клапана ОГ или его замена на новый целесообразна только в том случае, если причина появления паров масла была устранена. Не стоит забывать и о вакуумных шлангах, которые в случае их повреждения могут привести к неправильной работе клапана отработанных газов. Дело в том, что из-за повреждения шлангов будет происходить утечка вакуума, что приведет к помехе при открывании клапана EGR.

И наконец, неисправность работы клапана ОГ может быть вызвана сломанным датчиком массового расхода воздуха.

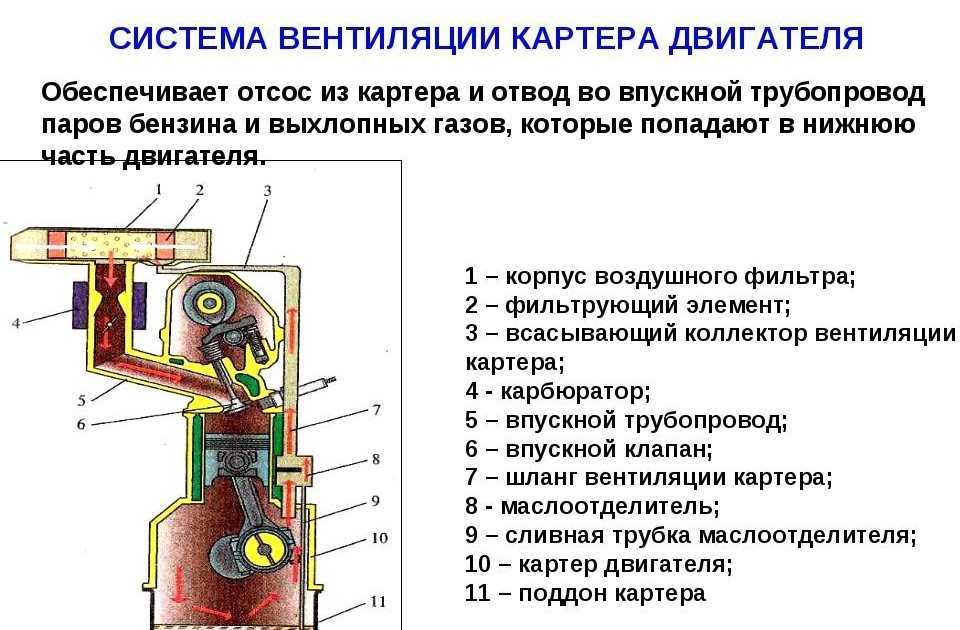

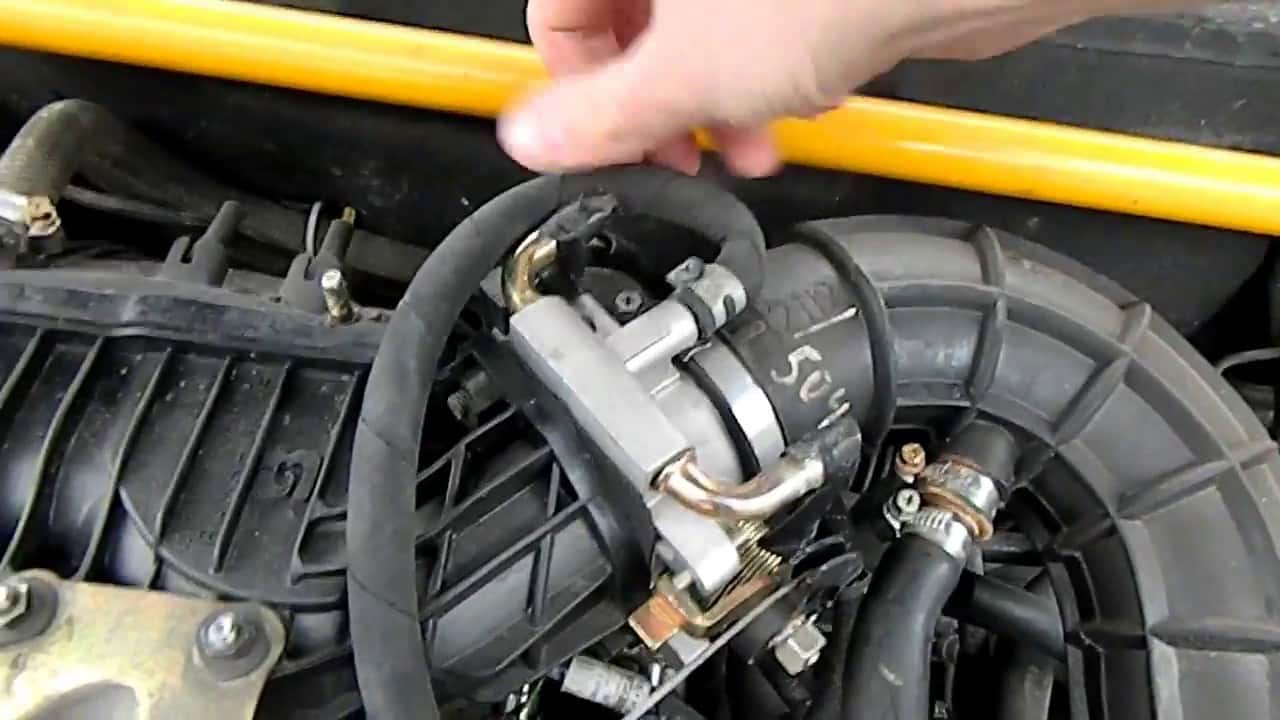

Устройство и принцип работы системы вентиляции картера

Данная система состоит из множества узлов, основными из которых являются: специальный клапан с редукционным приводом, система различных шлангов и трубок, клапан для создания принудительной вентиляции и устройство, предназначенное для маслоотделения.

Самым основным элементом можно назвать устройство для маслоотделения. Оно располагается в самой верхней части картера и представляет собой полый короб, в котором одна стенка выполнена в виде решетки, которая согнута на 30 градусов. В нижней части картера устанавливается маслоотражатель. Последний нужен для того, чтобы отсеивать масло от газов, которое тоже будет стремиться попасть в систему вентиляции. Вверху маслоотделителя устанавливается штуцер, идущий в трубопровод системы вентиляции.

Далее идет самый основной компонент системы – это клапан принудительной вентиляции. Сам клапан имеет в своем составе два цилиндра и пружину с поршнем внутри. Так как принудительная вентиляция может происходить только при создании определенного разрежения внутри системы, то и положение поршня должно быть разным. Поэтому в клапане предусмотрено три положения, которые определяют основные режимы работы клапана.

Положение А. Источник, создающий разряжение имеет очень низкое давление. Соответственно, такое давление недопустимо для работы клапана и он под действием появившейся силы, преодолевая действие пружины, закрывается.
Положение Б. В этом случае разряжение довольно высокое, соответственно и давление газов тоже становится большим. Такой режим работы становится не нормальным, а соответственно и клапан под действием пружины также запирается. Такое бывает при повышении оборотов двигателя или применении турбокомпрессоров для ускоренной закачки больших объемов воздуха в цилиндры.
Положение А и Б. Для создания такого режима, источник разряжение должен создать оптимальное давление для жесткости пружины клапана. В этом случае, она смещает поршень в промежуточное положение и, таким образом, открывает клапан.

Основой для работы клапана вентиляции картера является обыкновенная разность между давлением за дроссельной заслонкой и после нее. Соответственно, перепад давлений может замеряться и возле турбокомпрессора. Однако, если с обычным мотором все понятно, то с турбированным возникают определенные трудности. Дело в том, что разность давлений в этом слишком высока, что потребует дополнительной регулировки. Для этой цели конструкторы разработали специальный редукционный клапан.

Редукционный клапан в своем составе имеет: диафрагму из специальной маслостойкой резины, колодец из металла, в котором имеются два отверстия, и пружину. Если давление, которое создается у источника разряжения, находится на нормальном уровне, то пружина распрямляется и поднимает диафрагму, открывая, при этом, клапан основного отверстия, давая проход для картерных газов.

В том случае, если же давление будет слишком низким, то диафрагма будет смещаться вниз и заставит пружину сжаться. Клапан основного клапана закроется, но при этом, откроется клапан второго отверстия с меньшим сечением. Картерные газы будут проходить именно через него.

Для обеспечения наиболее плавного хода диафрагмы применяется третий клапан, который установлен сверху корпуса клапана. Таким образом, достигается регулировка давления, воспринимаемого пружинами системы вентиляции.

Редукционный клапан помогает производить вентиляцию не только картера, но и блока цилиндров в целом. Это связано с его возможностью использоваться при повышенных нагрузках двигателя, когда давление увеличивается прямопропорционально.

avtoexperts.ru

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя. Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:

• Воздушные патрубки для отвода газов из картера;
