Принцип работы и преимущества торсионной подвески в авто

Основные типы

Сегодня можно выделить несколько основных типов торсионных подвесок.

С двойными поперечными рычагами.

В этом случае торсионы расположены параллельно кузову автомобиля. Такая конструктивная особенность позволяет выполнять точную регулировку подвески в весьма широком диапазоне.

Из конструктивных особенностей стоит выделить крепление одной стороны торсиона к поперечному рычагу, расположенному в нижней части автомобиля (в некоторых случаях крепление производится к противоположному рычагу). С другой стороны, торсион крепится к кузову машины.

Такой торсион чаще всего применяется на авто, отличающиеся повышенной проходимостью. Так, торсионы с двойными поперечными рычагами очень любят американские и японские производители.

С продольными рычагами.

Здесь основное отличие – соединение торсионов с продольными рычагами. Следовательно, они располагаются уже не параллельно кузову (как это было в случае с прошлым видом подвески), а поперек.

Такие торсионы чаще всего устанавливается на небольших легковых авто и применяется сегодня.

Со связанными продольными рычагами.

В последние годы этой конструкции производители уделяют все больше внимания. Ее особенность в направляющем узле, роль которого выполняет пара продольных рычагов.

Последние с одной стороны подсоединены к ступицам колес, а с другой – к кузову машины.

Особой конструкцией отличается и сама балка, которая в сечении имеет U-образную форму.

Именно такая особенность придает подвеске особой жесткости на изгиб. И это притом, что жесткости на кручение почти нет. Многие считают это недоработкой.

На самом же деле это такая задумка разработчиков. Благодаря таким особенностям, колеса могут двигаться по вертикали, как угодно. По сути, они не зависят друг от друга.

Задняя подвеска Audi A4 B7.

К основным элементам таких конструкций можно отнести шарнир (выполнен из резины и металла), ступица колеса, витая пружина, торсионная (поперечная) балка, продольный рычаг и амортизатор.

Преимущества и недостатки

Как и любые другие сложные конструкции, торсионы обладают определенными преимуществами и недостатками.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: ГБО 5 поколения, устройство, принцип работы, преимущества и недостатки

Из положительного можно выделить:

  1. Простоту в эксплуатации . Как показывает практика, этот вид подвесок хорошо поддается ремонту. При этом большинство работ может выполнить даже начинающий автолюбитель;
  2. Регулировка жесткости проста и понятна . При необходимости всегда можно настроить торсионы под свой стиль езды. Для этого не нужно ехать на СТО – все настроечные работы элементарно сделать в гараже с помощью подручных инструментов;
  3. Компактность и небольшой вес . Размещение каждого узла хорошо продумано, поэтому сама подвеска занимает минимум места. Что касается общей массы, то по сравнению со своими «собратьями», она весьма легкая;
  4. Автоматическая регулировка . Конечно, данная опция есть не на всех автомобилях, но в последнее время все больше производителей стараются добавить подобную опцию на своих моделях. И действительно, намного удобнее регулировать высоту подвески с помощью нажатия кнопки;
  5. Долговечность . Торсионы способны отслужить весь период эксплуатации без заметных проблем. Если же что-то и разболталось, то ремонт можно произвести с помощью гаечного ключа.

Но есть и минусы:

  1. Технология производства торсионных подвесок весьма сложная, ведь перед производителями стоит сложная задача – обеспечить максимальную упругость и прочность изделия. В итоге это повышает общую стоимость торсионных подвесок. Именно из-за этого многие разработчики отказываются ставить торсионы на своих авто;
  2. Излишняя поворачиваемость подвески – еще одна проблема, которую никак не могут решить производители. На резких поворотах такие автомобили как бы разворачивает, что требует от автолюбителей особых навыков;
  3. Игольчатые подшипники, которые установлены в торсионах, отличаются ограниченным ресурсом. Этот узел часто выходит из строя из-за попадания грязи, пыли или воды. При этом причиной этому чаще всего является естественный износ, а не выбранный стиль вождения автолюбителя. В среднем игольчатые подшипники «ходят» не более 70 тысяч километров. Они требуют особого внимания и своевременной замены.

Какая подвеска называется торсионной

Торсион
(от франц. torsion
— скручивание, кручение) — стержень, работающий на скручивание и выполняющий функции пружины. Он допускает большие напряжения кручения и значительные углы закручивания в несколько десятков градусов. Изготовляется из пружинной стали с последующей термической обработкой.

Торсионы чаще бывают стержневые круглого и квадратного сечения или, что встречается реже, – набранные из нескольких пластин пружинной стали наподобие рессор, но работающих на скручивание. Круглые стержни с одного конца обычно имеют шлицевую накатку для крепления их к рычагам, а для крепления к несущему элементу (раме или кузову) другой конец имеет или шлицы, или профиль, отличающийся от круглого. Участок со шлицевой накаткой для более надежного крепления обычно делают большего диаметра, чем у основного стержня. Торсионная подвеска бывает независимая или полунезависимая, как на фото. Независимая торсионная подвеска чаще используется в передней части автомобиля. Полунезависимая торсионная подвеска (торсионная балка) нередко встречается у переднеприводных автомобилей сзади. Принцип работы торсиона такой же, как пружины. Только пружина запасает энергию, сжимаясь, а торсион скручиваясь.

Принцип работы торсионной подвески

Торсионы представляют собой либо сплошной, либо полый круглый вал, имеющий конструктивно заложенную определенную жесткость на скручивание.

Видео — поможет понять принцип работы торсионной подвески:

Для того, чтобы осуществить сопряжение с другими деталями подвески, на концах торсионов изготавливаются шлицевые, шестигранные, трапецивидные или треугольные головки.

Поскольку на саму головку приходится наибольшее усилие, ее размер всегда больше основного диаметра стержня и рассчитывается по формуле:

d/D=0,6…0,8, г

де d — диаметр тела торсиона, а D — диаметр шлицевой части.

Как было сказано выше, одним концом торсион закреплен в гнезде рычага, а вторым — на неподвижно закрепленной поперечной балке кузова с определенным натягом, который можно регулировать, поднимая или опуская ключ торсиона при помощи регулировочного болта.

Ниже представлена типичная схема торсионной подвески.

Для ясности, расшифровка основных позиций:

  • 1 — тормозной диск
  • 2 — привод
  • 3 — нижний рычаг
  • 4 — верхний рычаг
  • 5 — амортизатор
  • 6 — тяга поперечной устойчивости
  • 7 — мост
  • 8 — торсион
  • 9 — балка торсиона.

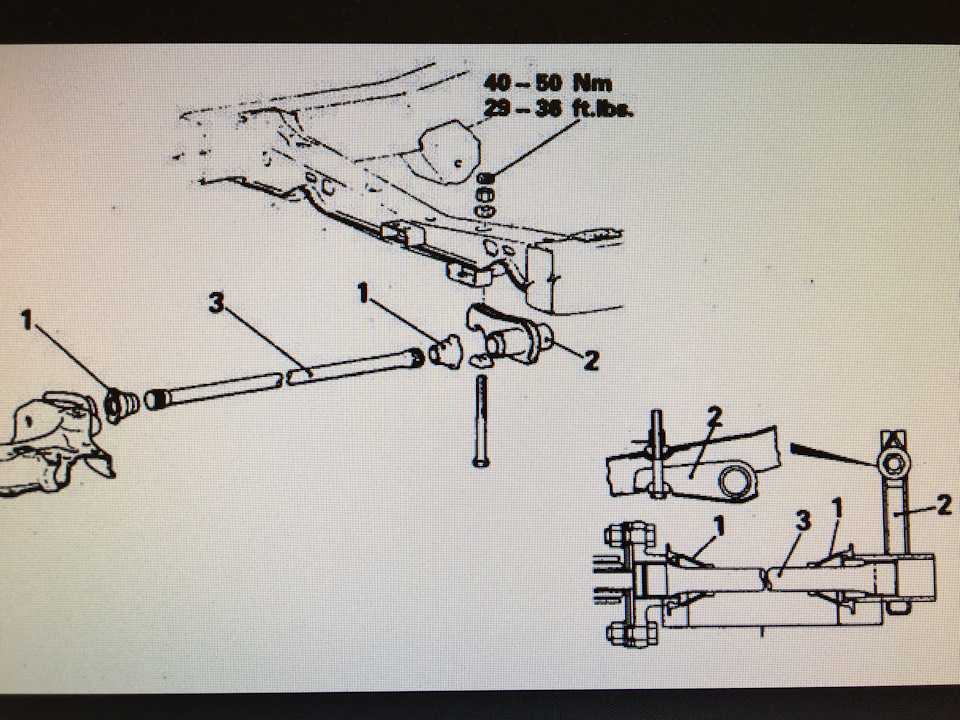

Поскольку сам ключ на схеме не виден, ниже его отдельное изображение.

Основным преимуществом использования торсионной подвески является возможность изменения высоты (клиренса) автомобиля практически «на ходу», используя минимум инструментов.

Как видно из схемы, тот край торсиона, на который надет ключ, находится внутри поперечной балки. Край ключа упирается в регулировочный болт, вкрученный в само тело балки и может поворачиваться при вкручивании и опускаться при выкручивании болта. А поскольку скручивание торсиона рассчитано на массу автомобиля, то при подъеме ключа рычаг подвески проворачивается вниз, поднимая автомобиль. Таким образом, используя только ход ключа, можно приподнять или опустить ось автомобиля на 5-7 см в зависимости от модели.

Дополнительными «бонусами» применения торсионной подвески в автомобиле является увеличение плавности хода, что можно наблюдать на примере автомобилей ЗИЛ — одного из эталонов автомобилестроения, а также более высокую устойчивость и управляемость из-за того, что торсион, получая динамическую нагрузку от дорожного полотна, равномерно распределяет ее вдоль всего кузова.

Что ушло в минус?

Однако ни одно устройство, как правило, не может быть совершенным и идеальным. Какие-то неприятные стороны имеются даже у самой удачной инженерной мысли. В торсионной подвеске найдены экспертами следующие, не совсем приятные недостатки:

Самый основной и всеми отмечаемый минус – тряска на заднем сидении

На кузов идут дополнительные вибрации, которые сзади всеми пассажирами ощущаются очень хорошо; Качественной шумоизоляции добиться нельзя даже с добавочными мерами – все по той же причине, по которой людям сзади не слишком комфортно; Ездить придется более осторожно и аккуратно: наличие сварных швов и, соответственно, присутствие напряжения в них ограничивают максимальную допустимую нагрузку на подвеску; Торсионы имеют склонность лопаться не хуже пружин. А стоят они все же куда более существенно; Весьма относительной может стать и дешевизна ремонта с обслуживанием. Это уже зависит от конструктивных особенностей каждой модели

Если для ремонтных работ потребуется демонтировать всю балку при замене торсиона (а достаточное количество моделей сконструировано именно таким образом), то счет за услуги вам выставят довольно существенный. Если же предоставлена возможность подобраться к меняемой детали без глобального демонтажа – то да, цена будет ниже, чем при аналогичных работах с пружинной подвеской

Это уже зависит от конструктивных особенностей каждой модели. Если для ремонтных работ потребуется демонтировать всю балку при замене торсиона (а достаточное количество моделей сконструировано именно таким образом), то счет за услуги вам выставят довольно существенный. Если же предоставлена возможность подобраться к меняемой детали без глобального демонтажа – то да, цена будет ниже, чем при аналогичных работах с пружинной подвеской.

Плюсы и минусы торсионной подвески

Несмотря на то, что такие торсионы на автомобиле уже давно и успешно применяются, у подвески такого типа есть немало отличительных особенностей, которые мешают массовому внедрению.

Начнем с преимуществ:

  • компактное размещение под днищем или в пределах рамы;
  • простота эксплуатации и ухода за упругим элементом;
  • небольшой вес всего узла в сборе;
  • возможность ручной настройки на требуемые условия эксплуатации (изменение клиренса);
  • простой ремонт и замена на новый торсион (может потребоваться специальный инструмент);
  • срок службы рассчитан на весь срок эксплуатации машины;
  • хорошая плавность хода на плохой дороге;
  • высокая грузоподъемность.

Большинство этих свойств было актуально в середине прошлого века, когда от легковушки требовалось простота и надежность конструкции, тогда как другие качества отходили на второй план.

На современном ТС недостатки торсиона становятся очевидны:

  • регулировка и замена торсиона требует определенной квалификации и инструмента;
  • сложность производства упругих штанг, их высокая стоимость в сравнении с классическими пружинами и рессорами;
  • опорные игольчатые подшипники требуют регулярной замены или регулировки;
  • не терпят быстрой езды по разбитым дорогам;
  • в крутых поворотах требуют аккуратного и собранного вождения;
  • даже исправный торсион может лопнуть от неправильной эксплуатации.

Начало применения на автомобилях и продолжение в настоящее время

Принципиальных отличий в поведении правильно рассчитанных торсионных или пружинных подвесок нет. Тема торсиона в применении к обеспечению плавности хода известна давно, они широко применялись ещё в первой половине прошлого века в армейской бронетехнике и используется до сих пор. Там были важны компоновочные соображения, когда большое количество опорных катков гусеничных машин приходилось снабжать индивидуальными подвесками. Размещать классические рессоры и пружины было просто негде, а поперечные стержни удачно ложились в нижней части корпуса танка или бронеавтомобиля, не занимая ограниченного внутреннего пространства боевой машины. А значит и не накладывая бремя дополнительных затрат массы на бронирование занимаемого подвеской места.

Примерно тогда же французские автомобилестроители из компании Ситроен применили торсионы и на своих машинах. Оценили положительный опыт и в других фирмах, подвески со скручивающимися стержнями прочно заняли своё место в шасси автомобилей. Использование их на многих моделях уже почти сотню лет говорит об отсутствии принципиальных недостатков и наличии достоинств.

Регулировка торсионной подвески своими руками

Необходимость регулирования натяжки торсиона возникает из-за их неравномерного износа или после каждой замены. Визуально этот параметр определяется методом измерения от земли до кузова автомобиля или в контрольных точках, которые указаны производителем в руководстве по эксплуатации. Периодичность проверки для внедорожников – каждые 10 тыс. км.

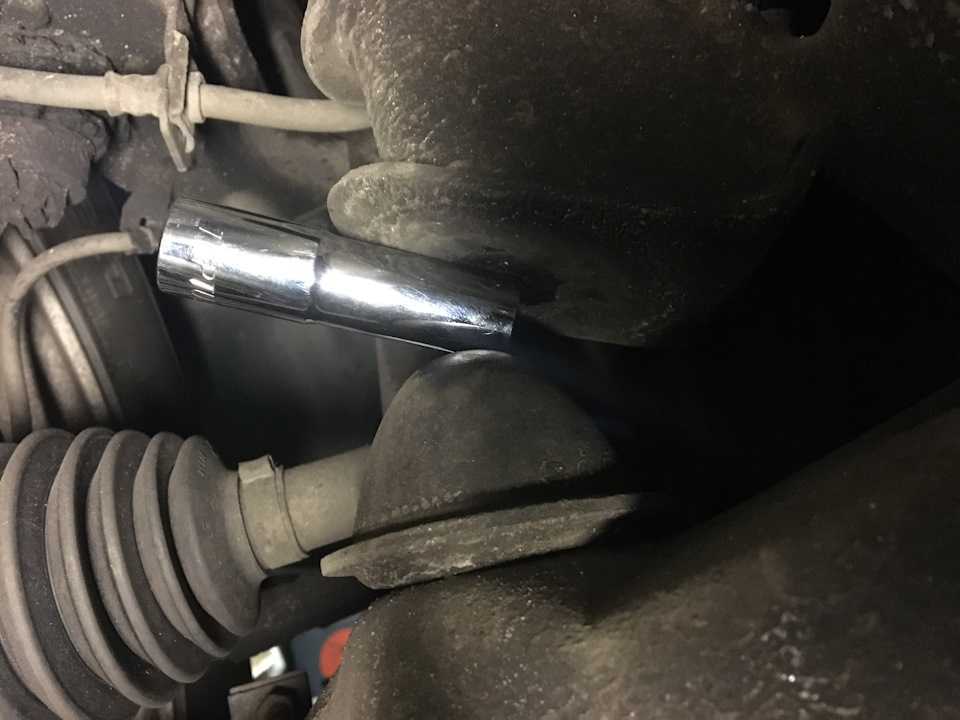

Простую подтяжку торсионов можно сделать своими руками. Для этого потребуется смотровая яма или подъемник, линейка (штангенциркуль), домкрат, набор ключей.Подтягивать гайку натяжителя можно только на приподнятом авто, каждый раз измеряя изменение клиренса.

Порядок действий:

  • устанавливаем машину на ровную площадку, выравниваем давление в шинах;
  • покачиваем авто, чтобы снять остаточную нагрузку;
  • измеряем расстояние, вычисляем на сколько необходимо изменить клиренс;
  • приподнимаем автомобиль и ослабляем крепежную гайку торсиона;
  • ставим метки исходного положения;
  • спецключом вращаем вал из расчета 1 шлиц – 3 мм высоты;
  • затягиваем гайку и опускаем автомобиль;
  • проводим измерения, при необходимости повторяем.

Торсионная подвеска хоть и несколько непривычна для обычного автолюбителя, но достаточно широко распространена

Поэтому при выборе авто всегда следует обращать внимание на данную особенность и учитывать во время дальнейшей эксплуатации. Как показывает практика, современный торсион на легковом ТС – это надежный и ремонтопригодный узел и боятся его не стоит

Признаки неисправности торсионной подвески

  • в подвеске отчетливо слышны стуки;
  • автомобиль раскачивается при торможении и поворотах;
  • при прямолинейном движении автомобиль клонит в сторону;
  • протекторы шин быстро изнашиваются.

Что касается причин неисправностей торсионной подвески, то они связаны чаще всего с использованием некачественных комплектующих и неквалифицированным проведением работ по ее восстановлению. Поэтому чтобы продлить срок службы элементов подвески, следует обращаться за ее обслуживанием лишь к опытным автомеханикам. К тому же, самостоятельное техобслуживание и ремонт торсионной подвески может доставить множество хлопот простому автолюбителю.

Торсионная подвеска — что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Популярные марки:

Acura RSX , Citroen C5 , Skoda Yeti

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

  • круглые;
  • квадратные;
  • прямоугольные;
  • набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

  • несущему рычагу;
  • кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Без проблем из ХХ в ХХI век

Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Volkswagen Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.

Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике, причём использовалась такая подвеска и у советских, и у немецких машин.

В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.

Зачем нужна?

Торсионная подвеска – это важный для любого автомобиля вариант наряду с рессорными, пружинными, пневматическими и другими.

Напомним, что подвеска автомобилю нужна для того, чтобы обеспечить амортизацию при соединении колес автомобиля и его несущей системы. Подвеска выполняет еще одну важную функцию: она уменьшает нагрузку на колеса, оказываемую со стороны дорожного покрытия, стабилизируя положение кузова при движении.

Немного предыстории

В первой половине прошлого столетия, примерно в 30-х годах, автомобильный производитель “Фольксваген” на свою модель “Битл” установил любопытную в то время конструкцию. Как оказалось, она является своего рода прототипом современной торсионной подвески. В дальнейшем эта конструкция была усовершенствована ученым Ледвинком из Чехословакии, а затем была установлена на автомобилях “Татра”.

Далее ею заинтересовался Фердинанд Порше, и уже в 40-х годах он воспроизвел данную идею профессора и внедрил в массовое производство под названием “KDF-Wagen”. Далее во времена Второй мировой войны данная подвеска использовалась в конструкции танков и прочей военной техники. В послевоенные годы торсионами заинтересовались “Рено” и “Ситроен”. Однако вскоре, несмотря на простоту эксплуатации, производство торсионов стало куда сложнее, поэтому от него отказались. В настоящее время торсионная подвеска получила широкое распространение на грузовых автомобилях и на внедорожниках некоторых японских и американских автопроизводителей.

Устройство

Торсионная подвеска состоит из металлических валов. Они работают на так называемое кручение. Так, один конец вала закреплен на шасси, а другой – на специальном рычаге, который в свою очередь связан непосредственно с осью автомобиля. Торсионный вал, как правило, изготавливается из высокотемпературной стали. Благодаря своей прочности этот материал может без вреда испытывать большие нагрузки. Торсионная балка (или вал) может иметь два расположения в зависимости от типа автомобиля. Например, в легковых машинах она размещена поперечно. Чаще всего торсионная подвеска встречается на заднеприводных легковых автомобилях. На грузовых же автомобилях балка имеет продольное расположение. Однако несмотря на различие в расположении, функции остаются прежними. Как и остальные подвески, торсионная влияет на плавность движения, отвечает за регулировку крена при поворачивании, за снижение колебаний управляемых колес. Одн

ако торсионная подвеска в ряде случаев выполняет еще и функцию автоматического выравнивания при помощи двигателя, который, в свою очередь, стягивает торсионные валы для придания дополнительной жесткости. Подобного рода конструкция может быть использована при замене колеса. В то время, пока все три колеса приподнимают автомобиль, четвертое можно заменить без использования домкрата.

Преимущества

Торсионная подвеска обладает некоторыми преимуществами по сравнению с другими видами. Например, срок службы такой конструкции гораздо больше, к тому же регулировка высоты происходит проще. Такая подвеска компактнее и проще в обслуживании, что является главным преимуществом. Ее при «разбалтывании» можно починить с помощью стандартного гаечного ключа, чего нельзя сказать о пружинной подвеске.

Отличается от классической пружинной тем, что вместо пружин в ее конструкции используются торсионы. предельно проста и одновременно эффективна. Торсион представляет собой упругий вал, который одной стороной жестко закреплен на или , а другая сторона связана со ступицей колеса. В случае с переднеприводным автомобилем, торсион закреплен на нижнем поперечном рычаге.

Виды торсионной подвески

Торсионы, в зависимости от положения рычагов на автомобиле, могут располагаться вдоль или поперек кузова. В случае, когда торсионы установлены вдоль, рычаги расположены поперек автомобиля и угол подъема колес направлен в сторону автомобиля по диагонали. Если торсионы расположены поперек автомобиля, рычаги расположены вдоль и угол подъема колес направлен вверх вдоль длины автомобиля.

Преимущества и недостатки

Как и любой род подвески, торсион имеет свои достоинства и недостатки, которые определяют его применение для каких-то конкретных целей.

Преимущества

1. Легкость в монтаже и техническом обслуживании. Торсионная подвеска обладает самой большой периодичностью обслуживания.

2. По сравнению с любым другим видом подвески, торсион обладает самыми компактными размерами и занимает очень мало места. Помимо этого, он обладает очень малым весом, уменьшая, тем самым, вес автомобиля в целом.

3. Торсионная подвеска хорошо поддается регулированию по высоте. Таким образом, можно изменить клиренс транспортного средства, не внося существенных изменений в конструкцию подвески.

4. При возникновении крена, торсион обеспечит самую лучшую управляемость автомобиля.

5. Повышенная ремонтопригодность, простота регулировок и надежность эксплуатации.

В техническое обслуживание подвески входит подтяжка крепежного болта, которая выполняется с помощью всего одного гаечного ключа. Это, пожалуй, является одно из самых главных пояснений простого технического обслуживания.

Недостатки

1. Присутствие в конструкции торсионной подвески игольчатых подшипников. Эти подшипники очень часто выходят из строя после повреждения пыльников и сальников. Через трещины в резине грязь попадает в механизм подшипника и очень быстро выводит его из строя. Поэтому рекомендуется по чаще осматривать днище автомобиля.

2. Сложность технологии производства торсионов. Чтобы достичь качественных механических характеристик металла, его нужно подвернуть большому количеству обработок, что весьма существенно повышает стоимость торсиона.

3. Автомобили с торсионной подвеской обладают склонностью к излишней поворачиваемости. Это особенно актуально для небольших автомобилей на скользкой дороге. В связи с чем, водитель должен проявлять повышенную внимательность и аккуратность при управлении таким автомобилем.

Причина, по которой применение торсионов в автомобильной подвеске ограничено, является сложность процесса получения полностью независимой подвески, которая смогла бы обеспечить самый высокий уровень комфорта. Не смотря на это, конструкторы нашли решение в применении торсионной балки и вращающихся амортизирующих рычагов. Таким образом, получается самая высокая независимость колес и плавность хода при движении.

С учетом достоинств и недостатков, торсионная подвеска больше не применяется на пассажирских автомобилях. Теперь она устанавливается только на грузовиках и военной гусеничной технике.

Применение торсиона в современном автопроме

Наибольшее распространение торсионы в подвеске получили в бронетехнике, гусеничной технике и в тяжелых грузовиках. Определяющим фактором стало свойство торсиона выдерживать очень большие нагрузки и при этом занимать мало место в трансмиссионном отсеке. Управляемость и стоимость изготовления подвески в этом случае отходит на второй план. По этой схеме построены все современные танки и бронетранспортеры.

Второе направление использования торсионов – это легкие коммерческие автомобили. Тут уже определяющим фактором служит объем грузового отсека и грузоподъемность. Поэтому максимально компактная и простая задняя подвеска пришлась как нельзя кстати. Сегодня такой тип можно увидеть на: Пежо Партнер, Ситроен Берлинго, Рено Меган, Рено Кангу.

Примерная цена работ по обслуживанию подвески такого типа. Стоимость самого упругого стержня для машин бюджетного класса от 6-7 тысяч рублей. Замена в сервисе будет стоить еще пару тысяч, но можно сделать все работы своими руками при наличии специального ключа и съемника.

Далеко не все сервисы берутся за эту работу, поэтому стоимость может сильно отличаться от указанной. Как правило, самые адекватные цены у официальных дилеров.

Немного истории

Торсионы берут свое начало еще в 1934 году. Установка похожей подвески была впервые опробована разработчиками компании Ситроен на модели Traction Avant.

Одновременно с ними идею подхватили и немецкие разработчики, которые установили новый вид подвески на всемирно известный автомобиль Фольксваген «Жук».

Со временем торсионы неоднократно подвергались изменениям и доработкам. В частности, большой вклад в усовершенствование конструкции вложил чешский мастер профессор Ледвинк. Именно его версия конструкции дошла до сегодняшних дней и практически не изменилась.

Впервые торсионная подвеска профессора Ледвинк появилась на Татре в середине тридцатых годов. К 1938 году идею подхватил и Фердинанд Порше.

Большую популярность торсионы имели в период второй мировой войны, где они активно применялись на военной технике.

После завершения боевых действий и наступления мира многие известные производители начали установку торсионных подвесок на своих авто. В частности, особую активность проявляли немецкий Фольксваген, а также французские Ситроен и Рено.

Со временем торсионные подвески перестали устанавливаться на легковых авто из-за высокой сложности изготовления.

Однако, к примеру, компании Ford и Dodge до сих пор предпочитают установку таких конструкций на грузовых авто и внедорожниках.

Виды торсионных подвесок

Передняя независимая торсионная подвеска на поперечных рычагах


Устройство и принцип работы торсионной подвески Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

  • Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
  • Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
  • Демпфирующий элемент – амортизатор, выполняющий функцию гашения колебаний.
  • Стабилизатор поперечной устойчивости, компенсирующий крены кузова при движении.


Независимая передняя торсионная подвеска на двойных поперечных рычагах Toyota Hilux Surf Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней – с поперечно.


Задняя подвеска с поперечным расположением торсионов

Особенностью упругих элементов задней подвески было их расположение – один находился позади другого, что конструктивно влекло разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров). Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

Полузависимая задняя торсионная балка


Задняя полузависимая U-образная торсионная балка Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Заключение

Каждый тип подвески нашел свою нишу и неплохо себя там чувствует, продолжая постепенно развиваться. Пожалуй, специалисты в области двигателей внутреннего сгорания останутся без работы раньше, чем подвесочники! А если серьезно, то самой совершенной считается пневмоподвеска. Пока ее недостатком является сложность конструкции и цена. Но со временем, если не изобретут ничего нового, то за независимой пневмоподвеской будущее. А еще старайтесь поддерживать подвеску в исправности. Не стоит ездить с пустыми амортизаторами, гнутыми рычагами и пружиной, от которой «всего один виток с краешку отломился».
