Аккумуляторные батареи: виды и применение, какой лучше выбрать для автомобиля

Характеристики

Чтобы определить, какие аккумуляторы подходят для автомобилей вашего типа, вам придётся оценить ряд характеристик. Прежде чем выбирать по отзывам и по марке, определитесь с теми параметрами, которые нужны для вашего авто.

Аккумуляторы на легковой и грузовой автомобиль характеризуются следующими характеристиками:

Номинальная ёмкость – это способность устройства при работе непрерывно отдавать энергию на протяжении 20 часов. Для её определения батарею непрерывно разряжают при температуре 250С – эта характеристика указывают на этикетке батареи.

Резервная ёмкость – это способность батареи непрерывно давать питание при неработающем генераторе.

Пусковая мощность – это максимальное значение выходной мощности, которую способна давать батарея на протяжении тридцати секунд при температуре -180С. В европейской классификации интервал времени составляет не тридцать, а десять секунд.

Полярность – расположение клемм на корпусе батареи

Учитывая, что силовые кабели автомобиля бывают короткими, важно, какие клеммы для него вы выберете.
Масса прибора.
Габаритные размеры.

Если у вас дизельный автомобиль, это чуть ли не ключевой критерий при выборе нового источника питания

Оценив характеристики, вы первоначально определяете, какой АКБ подойдёт для вашего авто, и от каких вариантов стоит заведомо отказаться. После этого выберите лучший аккумулятор для своего автомобиля среди тех, характеристики которых вам подошли.

СВИНЦОВО-КИСЛОТНЫЕ АККУМУЛЯТОРЫ

Существует три вида аккумуляторов использующих сернокислотный электролит и свинцовые элементы:

• электролитная батарея;
• гелевая АКБ;
• AGM аккумулятор.

Самыми распространёнными АКБ такого типа являются батареи на 12 В, имеющие ёмкость 0,2-150 А/ч.

Электролитная.

Этот тип применяется в автомобилях и других транспортных средствах, системах аварийного энергоснабжения. Конструктивно такой аккумулятор состоит из пластин свинца и оксида свинца, помещённых в ёмкость с раствором серной кислоты в дистиллированной воде.

Они относятся к обслуживаемым устройствам, поскольку требуют постоянного контроля уровня и плотности электролита и корректировки этих параметров.

Такие батареи нельзя эксплуатировать в непроветриваемых помещениях из-за выделения токсичных газообразных веществ. К достоинствам кислотных устройств можно отнести невысокую стоимость, низкий саморазряд и не критичность при превышении мощности нагрузки.

К минусам относятся недопустимость глубокого разряда, большие размеры и плохие температурные характеристики.

Гелевая.

Такой аккумулятор представляет собой усовершенствованную электролитную батарею. Разница между ними заключается в том, что жидкий компонент заменён на густой гель на основе диоксида кремния. Гель предотвращает возможные замыкания и препятствует осыпанию пластин.

Такая защита от короткого замыкания позволила расположить пластины очень близко друг к другу. Это заметно уменьшило размер банки и увеличило ёмкость.

Батарея такого типа не нуждается в обслуживании, ей не требуется долив электролита, и она не выделяет никаких газов.

Точнее газ выделяется, но он рекомбинируется внутри герметичного корпуса. В отличие от классических, которые можно эксплуатировать только при расположении клеммами вверх, гелевая АКБ к этому не критична и может работать в любом положении.

Такое исполнение допускает более глубокий разряд и обеспечивает при этом большее количество циклов перезаряда. Компактные и герметичные гелевые АКБ нашли широкое применение в бесперебойных источниках питания для систем пожарной и охранной сигнализации.

Самый существенный недостаток батарей с гелевым электролитом заключается в жёстких требованиях к току заряда. При превышении зарядного тока возникает мощное газообразование, которое может привести к механическому повреждению корпуса.

AGM аккумулятор.

AGM технологию можно считать дальнейшей модификацией кислотных батарей. Электролит в этих устройствах находится в полностью связанном виде. Между электродами находятся губчатые пластины-маты из стекловолокна, которые заполнены электролитом. Такие системы хорошо выдерживают повышенные нагрузки и менее чувствительны к температуре, поскольку не имеют жидкого компонента.

За счёт малого внутреннего сопротивления такая батарея может отдать больший ток за короткий промежуток времени, что очень важно, например, при холодном пуске двигателя. AGM батарея заряжается быстрее и с меньшим тепловыделением.. Недостатком таких аккумуляторов является высокая цена и жёсткие требования к току и напряжению при зарядке

Общепринятые зарядные устройства использовать для таких батарей нельзя, так как они не обеспечивают стабильности параметров ± 1%. AGM батарею нельзя ставить в пару с другим типом аккумулятора

Недостатком таких аккумуляторов является высокая цена и жёсткие требования к току и напряжению при зарядке. Общепринятые зарядные устройства использовать для таких батарей нельзя, так как они не обеспечивают стабильности параметров ± 1%. AGM батарею нельзя ставить в пару с другим типом аккумулятора.

Как работает аккумулятор (АКБ) при разряде

В момент, когда к электродам подключена нагрузка в виде лампочки, создается замкнутая электрическая цепь, через которую протекает ток разряда. Его формированию способствует движение электронов в металлических частях и анионов с катионами в электролите.

Этот процесс условно показан на схеме с никель-кадмиевой конструкцией электродов.

Заряд и разряд аккумулятора

В данном примере в качестве материала положительного электрода используют окислы никеля с добавками графита, которые повышают электрическую проводимость. Металлом отрицательного электрода работает губчатый кадмий.

Во время разряда частицы активного кислорода из окислов никеля выделяются в электролит и направляются на отрицательные пластины, где окисляют кадмий.

Общее устройство и маркировка аккумуляторных батарей

Гибриды

Название говорит само за себя: гибридными считаются те батареи, в строение которых входят неодинаковые пластины, то есть выполненные из различных материалов. Стоит учесть, что положительно заряженные пластины включают в себя компоненты сурьмы (ее содержание в них не превышает 5%), в то время как отрицательно заряженные пластины имеют в составе кальциевые компоненты.

Новый, чуть ли не революционный метод изготовления аккумуляторных батарей смог привести к следующему:

• Во-первых, если сравнивать аккумуляторы с пониженным содержанием сурьмы, расход жидкости очевидно уменьшается.
• Во-вторых, батарея стала более устойчивой и выносливой к перепадам напряжения, даже в случаях интенсивной зарядки и тотальной разрядки.

Конечно, это вовсе не означает, что данные аккумуляторы можно считать полностью идеальными «без единого изъяна». Они не имеют никаких особых преимуществ над всеми вышеописанными устройствами. Но при этом по качеству характеристик их можно поставить прямо посередине этого ряда.

Лучшие варианты

Понятие лучшего элемента питания абстрактно: то, что хорошо для игрушек, может не подойти для серьёзного оборудования. Поэтому элементы питания, попавшие в обзор, просто выделяются каким-либо выдающимися характеристиками, ценой либо благосклонностью пользователей.

Robiton Ni-MH PR44 40mAh (40BVH)

Данный аккумулятор — это самый миниатюрный и дешёвый перезаряжаемый элемент питания в продаже. Всего 40 мА-ч, зато и размеры — не больше булавочной головки. Область применения весьма специфическая — слуховые аппараты. Люди с нарушениями слуха сталкиваются с необходимостью подзарядки очень редко, ведь энергопотребление этих устройств минимальное.

Плюсы	Минусы
Миниатюрный размер	Сравнительно быстрая деградация
безопасность использования
Низкая цена

Perfeo AA 2700 мА/ч Ni-MH

Эти перезаряжаемые батарейки являются одними из самых дешёвых в пальчиковом типоразмере. Четыре полноценных элемента, да ещё и с пластиковым кейсом менее, чем за 500 рублей. Ёмкость каждого элемента 2700 мА-ч, что позволяет их использовать в различных приборах, характеризующихся высоким энергопотреблением.

Плюсы	Минусы
Большая ёмкость	Нестабильная работа в течение эксплуатации
Низкая цена
Кейс в комплекте

Camelion R20, 1.2 В, 4500 мАч, NiCd BL2

Батареи китайского производства Camelion пользуются популярностью не только в России, но и на рынках Европы, Индонезии, Латинской Америки. Они занимают позицию посередине — между такими брендами, как Duracell или Panasonic, и совсем дешёвым «ноунеймом». Размер D и приличная ёмкость позволяют использовать эти батареи в мощной аппаратуре, а никель-кадмиевая технология адаптирована под высокий зарядный ток

Плюсы	Минусы
Высокая ёмкость	Специфичность использования типоразмера
Никель-кадмиевое наполнение
Невысокая цена

GP Rechargeable 1000 Series AAA Ni-Mh 950 мА·ч

Батарейки и аккумуляторы GP стали в России самым продаваемым брендом, опередив более дорогие. Причина — умеренная цена, продуманная маркетинговая политика, а главное — правильное выстраивание отношений B2B. Обеспечивая выгодные условия торговым сетям, GP активно внедряет свои устройства на полки магазинов. Качество приведённых в обзоре аккумуляторов вполне сносное, а ёмкость в 1000 мА-ч является золотой серединой для большинства устройств.

Плюсы	Минусы
Хорошо представлены во многих торговых точках, иногда даже неспециализированных	Случается, скачет значение предзаряда
Оптимальная ёмкость
Умеренная цена

Energizer Accu Recharge Power Plus 9V Крона Ni-Mh 175 мА·ч

Типоразмер PP3 от известной американской компании Энерджайзер. Производство, естественно, Китай. Качество на высоте, а низкая по сравнению с пальчиковыми ёмкость обусловлена выходом тока в 9 вольт. Хороший вариант для замены обычной батарейки соответствующих устройствах, несмотря на цену.

Плюсы	Минусы
Типоразмер «Крона»	Небольшая ёмкость
Хорошее качество исполнения	Высокая цена
Длительный срок службы

ROBITON 18650-3400 Protected, 3,7 V Li-Ion 3400 мА·ч

Помимо доступных решений в никель-металлгидридном исполнении, компания Robiton выпускает недорогие литий-ионные аккумуляторы в классическом формате АА — в данном случае маркировка 18650. Аккумулятор характеризуется большой ёмкостью, а главное, оснащён электронным блоком, предохраняющим от перезаряда и выхода из строя.

Плюсы	Минусы
Литий-ионная технология	Высокая цена
Отсутствие эффекта памяти
Электронная защита

DURACELL Rechargeable HR03-4BL, 850мAч, AAA

Компания по праву считается лидером среди производителей как батареек, так и аккумуляторов. Акцент делается на самые ходовые форматы АА и ААА. Например, комплект из четырёх мизинчиковых аккумуляторов ёмкостью 850 мА-ч каждый придётся выложить больше тысячи рублей. Что поделаешь, за качество нужно платить.

Плюсы	Минусы
Хорошее качество изготовления	Высокая цена
Долгий срок службы
Большое количество допустимых циклов

Panasonic eneloop AAA Ni-Mh 750 мА·ч

Пример эволюции стандартного никель-металлогидридного аккумулятора. Производитель гордо заявляет о 2100 циклах перезарядки. Вряд ли обычные пользователи могут проверить этот показатель. Но даже исключив маркетинг, можно отметить почти полное отсутствие саморазряда и возможность длительного хранения серии Eneloop.

Плюсы	Минусы
Долгий срок службы	Высокая цена
Большое количество циклов зарядки
Минимальный саморазряд при бездействии

Заряд автомобильных батарей

Аккумуляторные батареи заряжают от источника постоянного тока, напряжение на выводах которого выше напряжения заряжаемой батареи.

Используют следующие методы заряда:

• постоянной силой тока,
• постоянным напряжением,
• комбинированный,
• форсированный,
• контрольнотренировочный цикл.

Заряд при постоянной силе тока.

В этом случае заряжаемые батареи соединяются между собой последовательно и подключаются к зарядному устройству.

Сила зарядного тока в этом режиме не должна превышать:

I_з ≤ 0,1·С₂₀ (5)

Заряд при постоянной силе тока отличается сравнительной простотой и обеспечивает полный заряд батарей.

Недостатками этого способа являются повышение температуры в конце заряда и отрицательное влияние перезаряда вследствие кипения электролита.

Заряд при постоянном напряжении.

При этом способе заряда батареи подключают непосредственно к источнику питания, напряжение которого поддерживается постоянным.

Сила зарядного тока устанавливается автоматически.

Батарею можно зарядить до 90-95 % от номинальной емкости. В этом режиме заряжаются батареи на автомобиле.

Форсированный заряд.

Для быстрого восстановления работоспособности сильно разряженной батареи проводят форсированный заряд силой тока 0,7·С₂₀ в течение 30 минут. Применять форсированный заряд можно в исключительных случаях, так как многократное повторение такого способа заметно сокращает срок службы батареи.

Смешанный режим.

Объединяет достоинства заряда постоянным током и постоянным напряжением: первоначально батарея заряжается первым способом, а затем – вторым. Это позволяет снизить время заряда батареи (по сравнению с чисто вторым способом) и исключить неблагоприятное воздействие перезаряда (свойственное первому способу).

Контрольно-тренировочный цикл.

Данный цикл включает в себя заряд батареи током 0,1·С₂₀, разряд батареи током 0,05·С₂₀ и окончательный заряд силой тока 0,05·С₂₀.

Контрольно-тренировочный цикл проводят для устранения частичной сульфатации и других неисправностей АКБ.

Как работают зарядные устройства для аккумуляторов

Современный ассортимент аккумуляторов доволен обширен. Для каждой модели подбираются оптимальные технологии, которые могут не подойти, быть вредными для других. Производители электронного и электротехнического оборудования опытным путем исследуют условия работы химических источников тока и создают под них собственные изделия, отличающиеся внешним видом, конструкцией, выходными электрическими характеристиками.

Зарядные конструкции для мобильных электронных приборов

Габариты зарядных устройств для мобильных изделий разной мощности значительно отличаются друг от друга. Они создают специальные условия работы каждой модели. Даже для однотипных аккумуляторов типоразмеров АА или ААА разной емкости рекомендуется использовать свое время зарядки, зависящее от емкости и характеристик источника тока. Его величины указываются в сопроводительной технической документации.

На картинке выше, зарядные устройства для аккумуляторов «пальчиков»

Определенная часть зарядных устройств и аккумуляторов для мобильников снабжаются автоматической защитой, отключающей питание по завершении процесса. Но, контроль за их работой все же следует осуществлять визуально.

Зарядные конструкции для автомобильных АКБ

Особенно точно соблюдать технологию зарядки следует при эксплуатации автомобильных аккумуляторов, призванных работать в сложных условиях. Например, зимой в мороз с их помощью необходимо раскрутить через промежуточный электродвигатель — стартер холодный ротор двигателя внутреннего сгорания с загустевшей смазкой.

Вот как выглядят зарядные устройства для аккумуляторов авто

Разряженные либо неправильно подготовленные аккумуляторы с этой задачей обычно не справляются. Эмпирическими методами выявлена взаимосвязь тока зарядки для свинцовых кислотных и щелочных аккумуляторов. Принято считать оптимальным значением заряда (амперы) в 0,1 величину емкости (амперчасы) для первого вида и 0,25 — для второго.

Советуем изучить — Ультразвуковая резка материалов

Например, АКБ имеет емкость 25 ампер часов. Если он кислотный, то его необходимо заряжать током 0,1∙25=2,5 А, а для щелочного — 0,25∙25=6,25 А. Чтобы создавать такие условия потребуется использовать разные приборы или применить один универсальный с большим количеством функций.

Современное зарядное устройство для кислотных свинцовых батарей должно поддерживать ряд задач:

Возможность проведения контрольно-тренировочного цикла для кислотной батареи автомобиля с помощью зарядного устройства является необходимой функцией, включающей три этапа:

При проведении КТЦ контролируют изменение плотности электролита и время завершения второго этапа. По его величине судят о степени износа пластин, длительности оставшегося ресурса. Зарядные устройства для щелочных батарей можно применять менее сложных конструкций, ибо такие источники тока не так чувствительны к режимам недостаточной зарядки и перезаряда.

В начале технологического процесса зарядки рекомендуется поддерживать ток на максимально допустимом значении, а затем снижать его величину до минимальной для окончательного завершения физико-химических реакций, осуществляющих восстановление емкости. Даже в этом случае требуется контролировать температуру электролита, вводить поправки на окружающую среду.

Полное завершение цикла зарядки свинцовых кислотных аккумуляторов контролируют по:

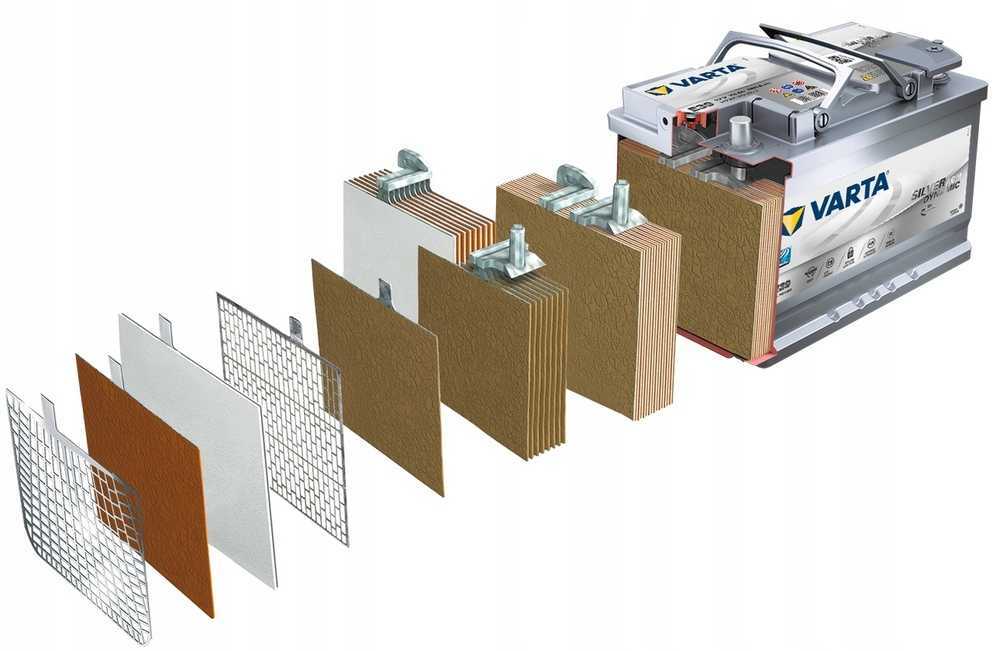

Устройство аккумулятора

Разберёмся далее, как устроен автомобильный аккумулятор. Он состоит из нескольких гальванических элементов, которые ещё принято называть банками. Они находятся в отдельных ячейках изолированно друг от друга. Каждая из таких ячеек содержит в себе блок с электродами, часть из которых аноды, а другая часть — катоды. Полублок состоит из большого количества тонких пластин, которые обладают сетчатой структурой. Чтобы разделить между собой анод и катод, применяется специальный материал-сепаратор.

В полость заливают раствор разбавленной серной кислоты, которая хорошо проводит электрический ток. В традиционных аккумуляторах требовалось доливать дистиллированную воду. Из-за вступания в реакцию молекул кислорода и водорода плотность электролита постепенно повышалась. Современные батареи не требуют вмешательства человека, потому их принято называть необслуживаемыми. Излишек газов, который образуется под крышкой, автоматически выходит наружу при помощи специальных клапанов.

Разбирая устройство автомобильного аккумулятора, нужно заглянуть под его крышку. Там мы увидим 6 банок, которые подключены последовательно в одну цепь. Сам корпус устойчив к воздействию серной кислоты, а производится он обычно из специального пластика или другого изолята. В каждую из банок помещаются как положительные, так и отрицательные электроды, а на каждый из них, в свою очередь, наносится активная обмазочная масса.

Электрическое замыкание аккумуляторной батареи машины не происходит из-за разделяющих элементов, сепараторов. Для производства проводящих ток электродов чаще всего используется свинец с определёнными добавками. Если соединить его с кальцием, это позволит понизить уровень саморазряда и необходимость частого долива дистиллята.

Решётки электродов также могут быть изготовлены по разнообразным технологиям. Главная их задача заключается в отводе тока для снижения внутреннего сопротивления изделия. В конструкцию решётки для придания ей большей прочности вставляют направляющие и опорную раму. Иногда их могут располагать вертикально или в шахматном порядке — это тоже делает конструкцию более прочной. Чтобы улучшить взаимодействие с веществом-электролитом, на решётки наносят активную обмазку. В случае с положительными пластинами – это диоксид свинца, в случае с отрицательными — свинец губчатый.

Подавляющее большинство современных автомобилей работает на батареях свинцово-кислотного типа, основу которых составляет жидкий электролит, помещённый под крышку корпуса. Однако за последние пару десятилетий широкое признание получили принципиально новые конструкции, избавленные от многих недостатков.

Кроме изделий с классическим жидким электролитом, на рынке можно встретить АКБ типа AGM или GEL. В них производитель также помещает электролит, но уже в связанном состоянии. Материал наподобие стекловолокна пропитывается электролитом и за счёт своей пористой структуры держит его как губка. В таком виде он и прилегает к пластинам. В другие типы аккумуляторов помещают гелеобразный электролит благодаря оксиду кремния, который добавляют в серную кислоту.

Устройство

Прямоугольный корпус состоит из нескольких секций, которые герметично отделены друг от друга и заполнены серной кислотой — электролитом. В нее погружены токоотводящие решетки электродов, разделенные между собой сепараторами. Каждый электрод включает в себя несколько пластин, соединенных параллельно. Соединение однополярных электродов между отсеками батареи выполняется последовательно.

Основные элементы АКБ:

1. Корпус АКБ. Выполнен из кислотостойкого диэлектрического полимера (полиэтилен, полипропилен и подобные им).
2. Токоотводящая решетка отрицательного электрода (часто изготавливается из губчатого свинца).
3. Сепаратор для отделения решетки положительного и отрицательного электродов (пористый кислотостойкий диэлектрик).
4. Токоотводящая решетка положительного электрода, выполненная из двуокиси свинца.
5. Баретка. Параллельно соединяет пластины одной полярности.
6. Опорные элементы для создания зазора между электродами и дном корпуса. Зазор позволяет оседать отслоившемуся реагенту решетки.
7. Крышка.
8. Заглушка заливного отверстия.
9. Положительный вывод.
10. Перемычка. Соединяет блоки пластин одной полярности.
11. Отрицательный вывод.

Базовая конструкция свинцовых АКБ с момента изобретения не претерпела существенных изменений. Некоторые усовершенствования коснулись покрытия токоотводящих пластин, структуры и материала сепараторов, а также консистенции электролита.

Необслуживаемая свинцово кислотная батарея

На положительных пластинах обычной свинцово кислотной АКБ при завершении зарядки образуется кислород, который впоследствии может перераспределяться на отрицательных решетках. Однако большая часть кислорода не успевает раствориться в электролите и испаряется с его поверхности, после чего выводится через вентиляционные отверстия.

В необслуживаемых свинцово кислотных аккумуляторах эта проблема решена за счет микроскопических полостей в сепараторе, которые способствуют практически моментальному газообмену между пластинами и последующей рекомбинации выделяющихся газов. Благодаря этому возможно изготовление устройств с герметизированным корпусом. Электролит в них практически не испаряется, нет надобности доливать воду, а срок службы больше, чем у обслуживаемых аналогов.

Аккумуляторы с гелеобразным электролитом и AGM

Распространение получили две технологии удержания газов в электролите – AGM и GEL. В сепараторах AGM-устройств используют пористое стекловолокно – стекломат. Второй вариант подразумевает применение гелеобразного электролита. Основным реагентом в обоих случаях является десятипроцентный раствор H2SO4.

При нормальной эксплуатации оба типа батарей практически герметичны, не испаряют газов и в случае повреждения корпуса электролит у них не вытечет.

Основные характеристики АКБ

Каждый аккумулятор, вне зависимости от того, к какому виду он относится, обладает следующими основными характеристиками:

• Емкость – заряд батареи, измеряемый в Амперах в час (А/ч). Определяет продолжительность работы батареи с различными по энергопотреблению приборами и потребителями.
• Напряжение – разность потенциалов между клеммами АКБ. Колеблется от 2 до 12-24 В (вольт);
• Размеры – габариты батареи (длина, ширина и высота), измеряемые в сантиметрах;
• Вес – в зависимости от конструкции и предназначения, вес современных аккумуляторов колеблется от 10-15 грамм до 100 и более килограмм;
• Диапазон рабочих температур – температурный режим, в котором АКБ может нормально работать в течение всего срока службы;
• Допустимая глубина (уровень) разряда – минимальное значение напряжения, при котором батарея должна быть поставлена на зарядку. Выражается в процентах относительно напряжения полностью заряженного аккумулятора.
• Максимальные токи зарядки – значение силы тока, которое необходимо для нормальной и максимально быстрой зарядки АКБ. Значение данной характеристики выражается в процентах от емкости батареи.
• Саморазряд – ежегодно снижающаяся часть емкости батареи, выражаемая в процентах от первоначальной;
• Срок эксплуатации – длительность выполнения батареей своих прямых функций.

Также к косвенным характеристикам АКБ относятся ее стоимость и производитель.
