Как из рожкового ключа на 27 сделать универсальный ключ 13-27

С помощью данного ключа получится откручивать болты и гайки от М13 до М27, конечно не прикипевшие и приржавевшие наглухо, но для этого есть другой инструмент, а это именно универсальный. При выборе гаечного ключа не берите самый дешевый, т.к. его структура не однородна и он сам по себе слишком тонкий. Нам понадобится: Рожковый ключ на 27, дрель, винт, болгарка и руки.

1. Отмечаем будущее место реза, нам нужна именна та часть которая соприкасается с болтом/гайкой. Отпиливаем болгаркой и ей же срезаем и зашлифовываем лишнее. На загатовке отмечаем край рожка, его надо будет срезать и место для отверстия.

После того как просверлили отверстие, пропиливаем болгаркой прорезь, в неё будет вставляться наша ручка. Ручку размечаем и отпиливаем лишнее. Просверливаем отверстие под винт и стачиваем равномерно с двух сторон, что бы ручка вошла в прорезь пропиленную болгаркой.

Скрепляем детали винтом и срезаем лишнюю часть резьбы, что бы не цеплялась и не мешала.

Готово.

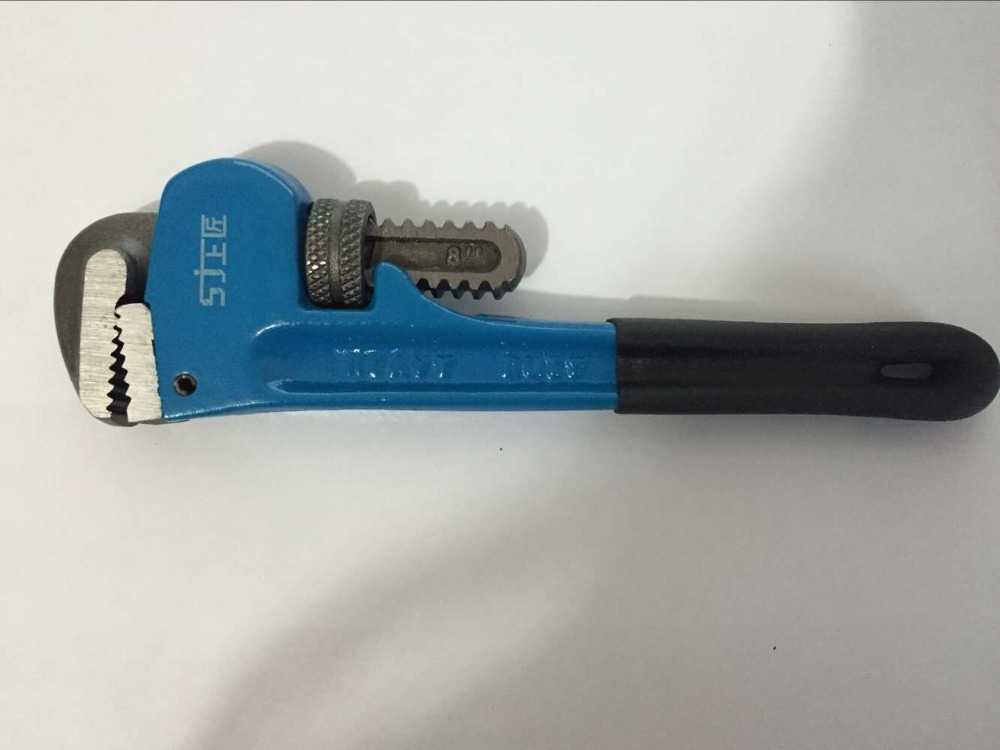

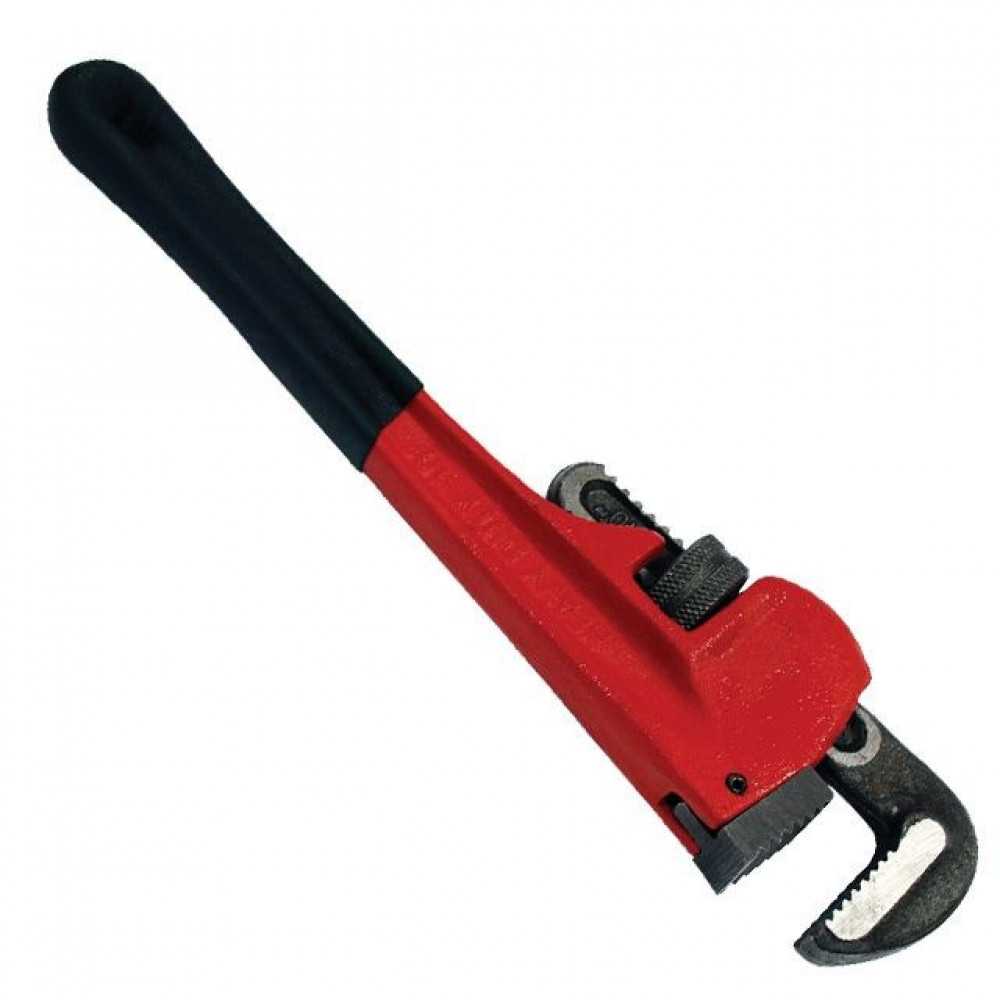

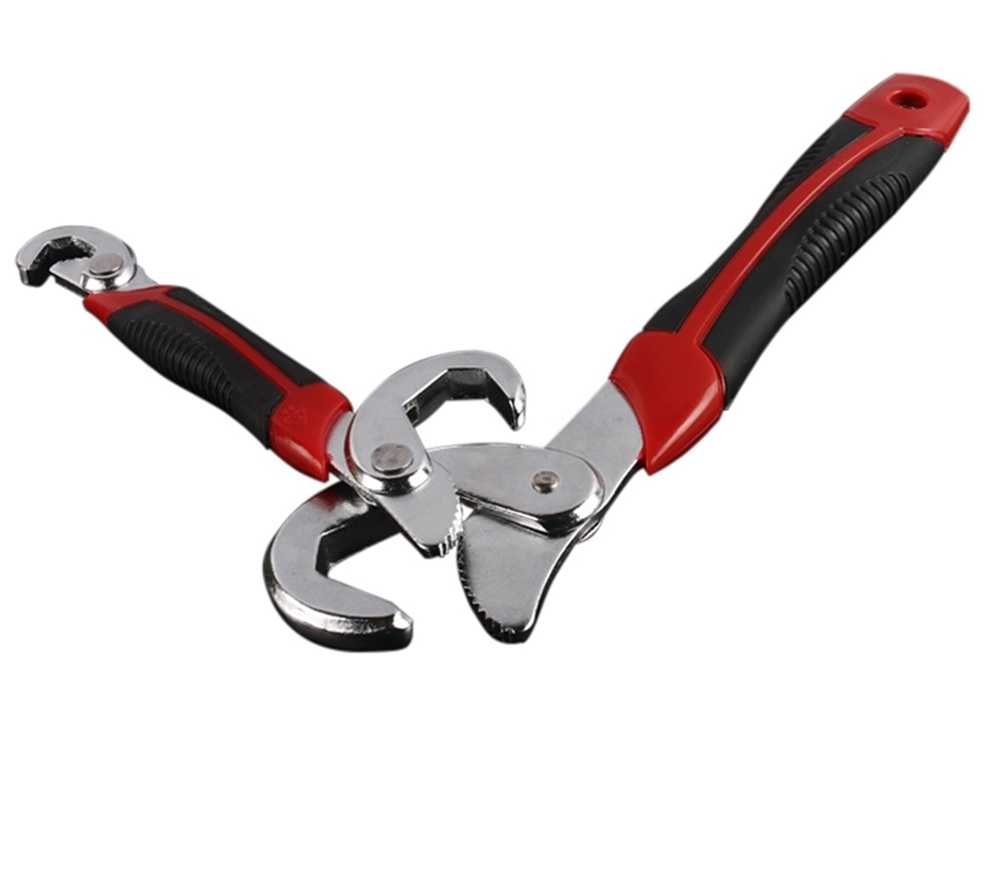

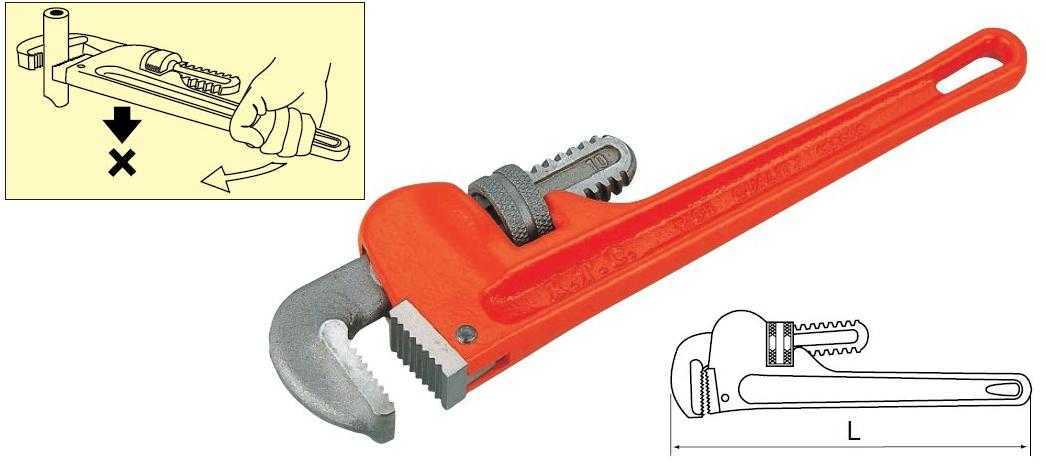

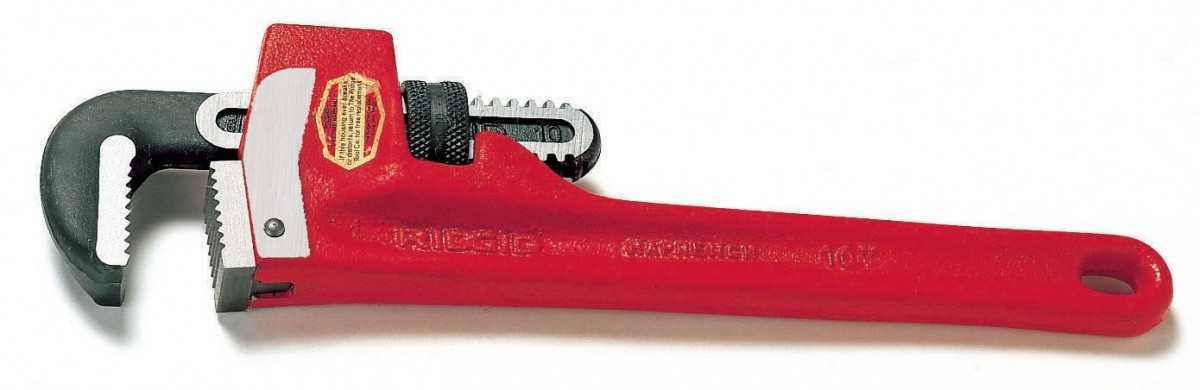

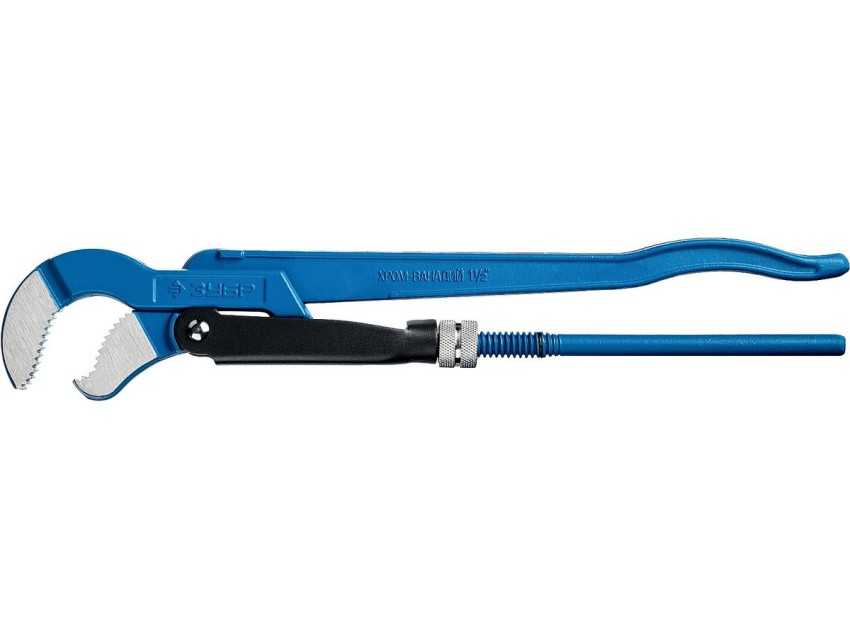

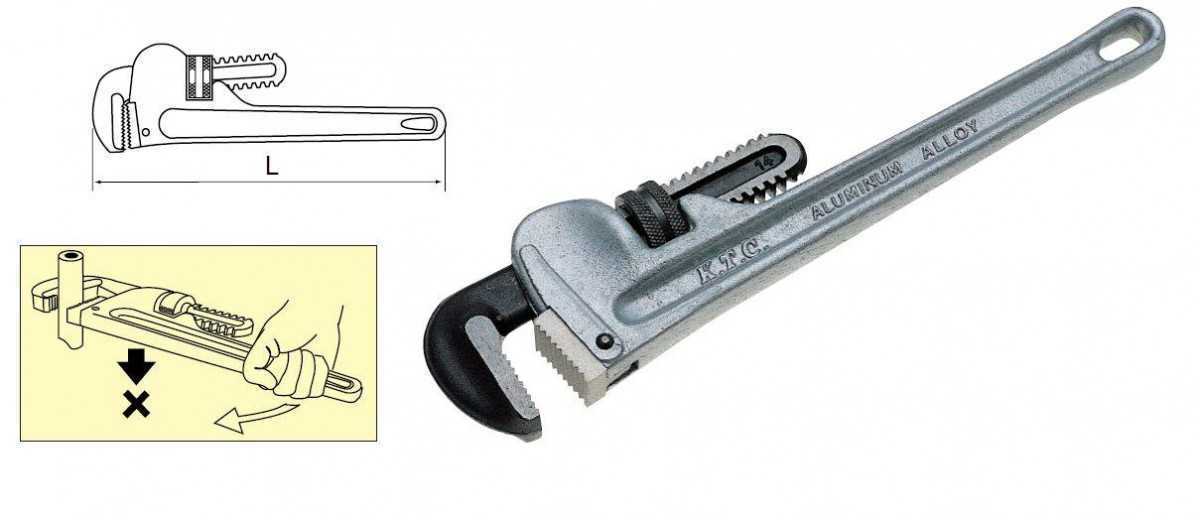

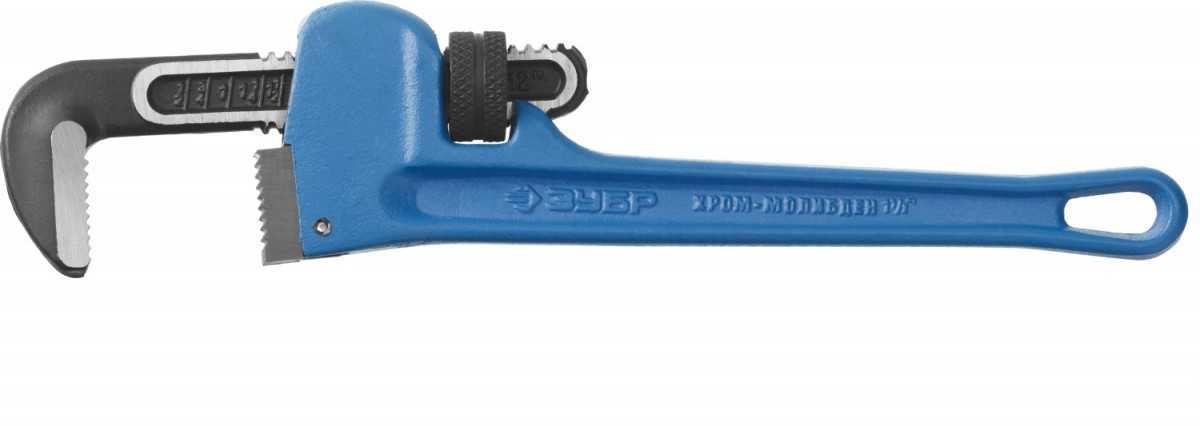

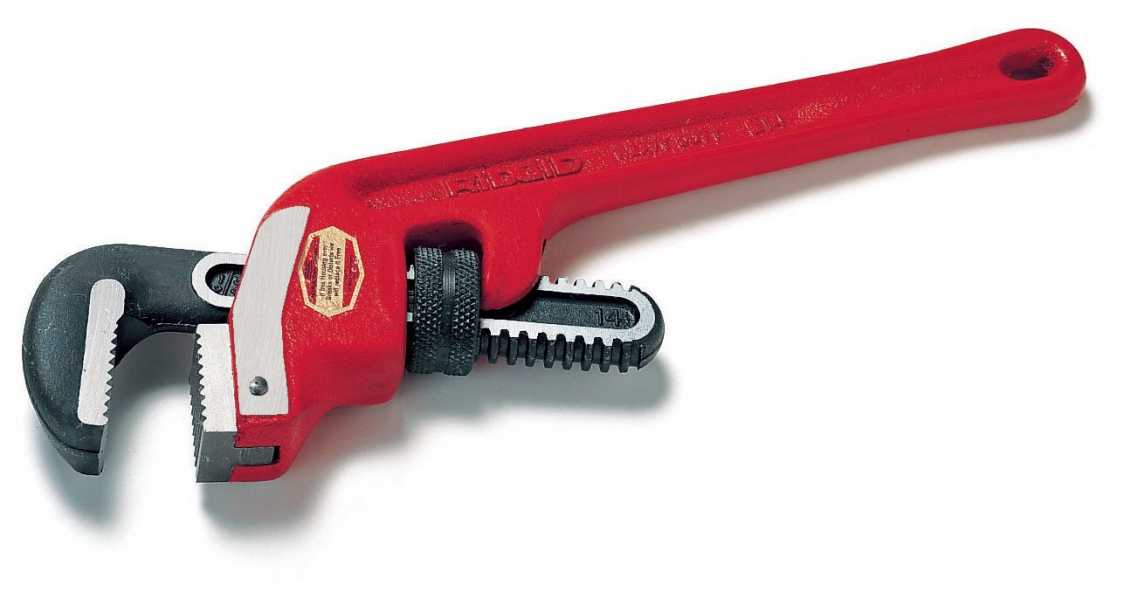

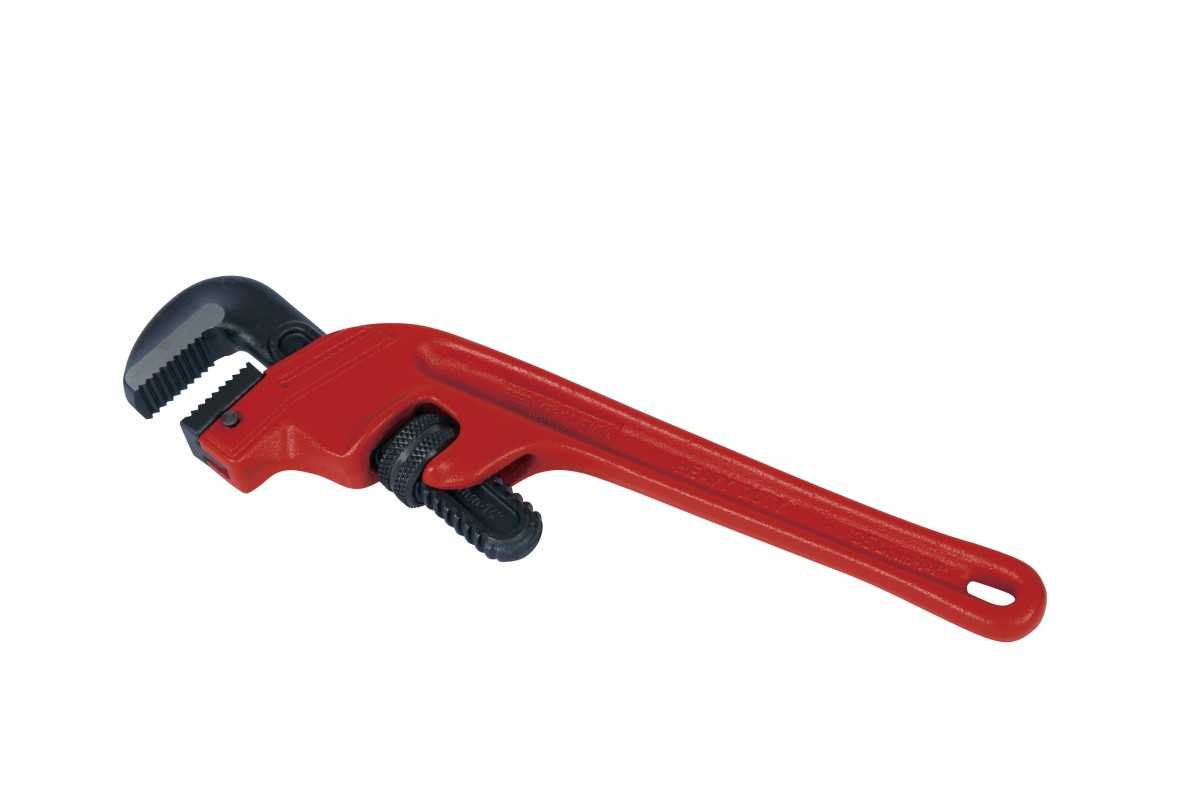

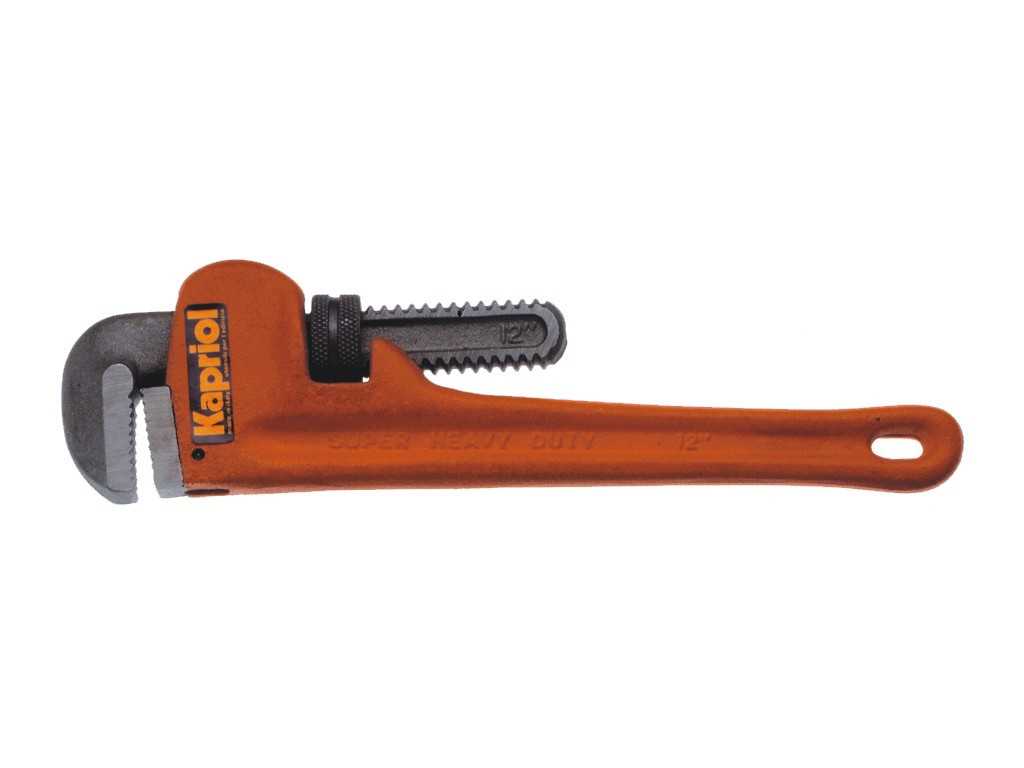

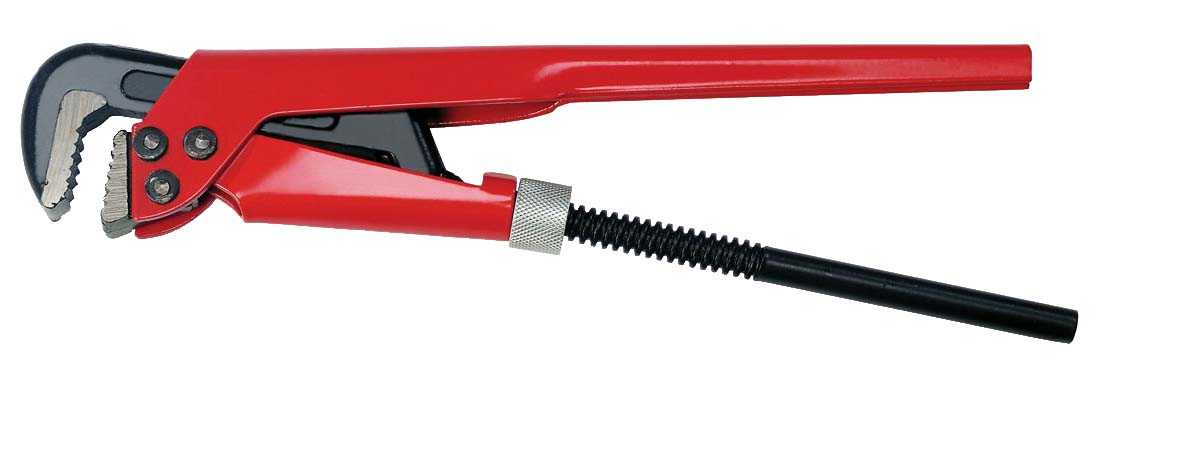

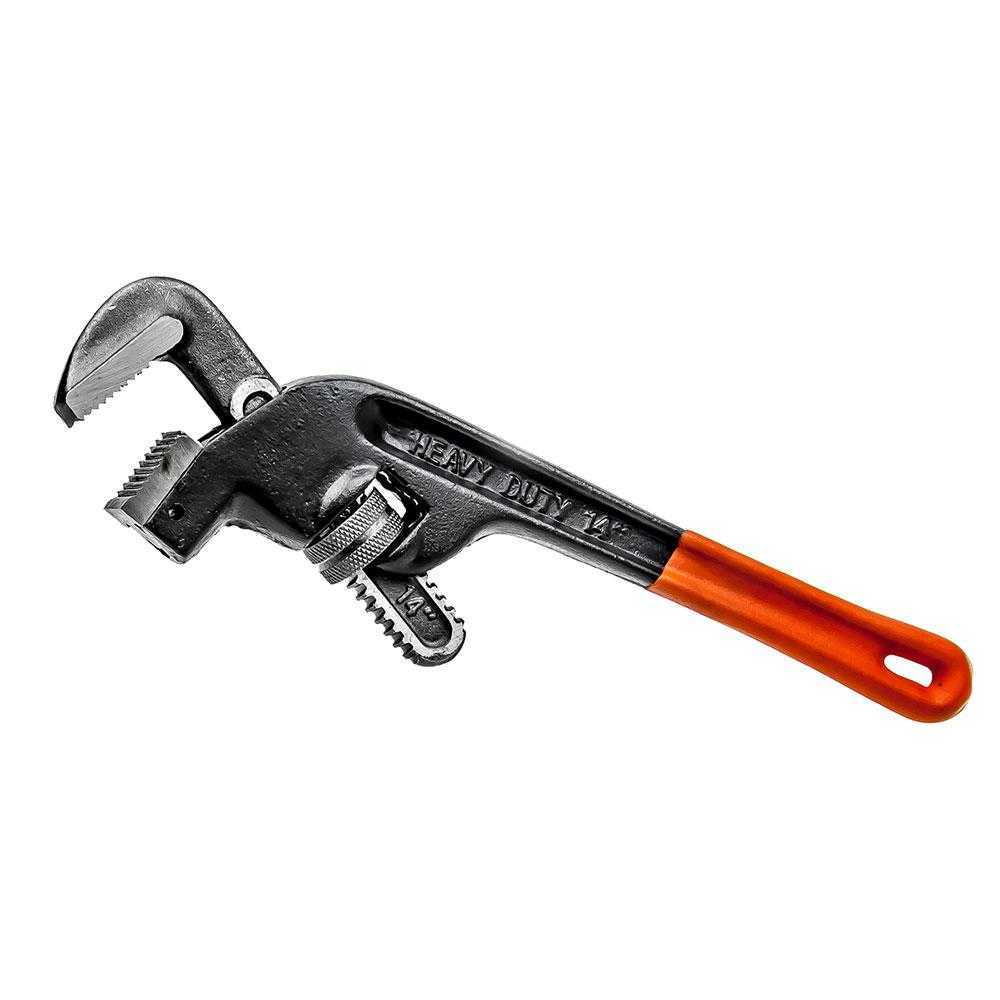

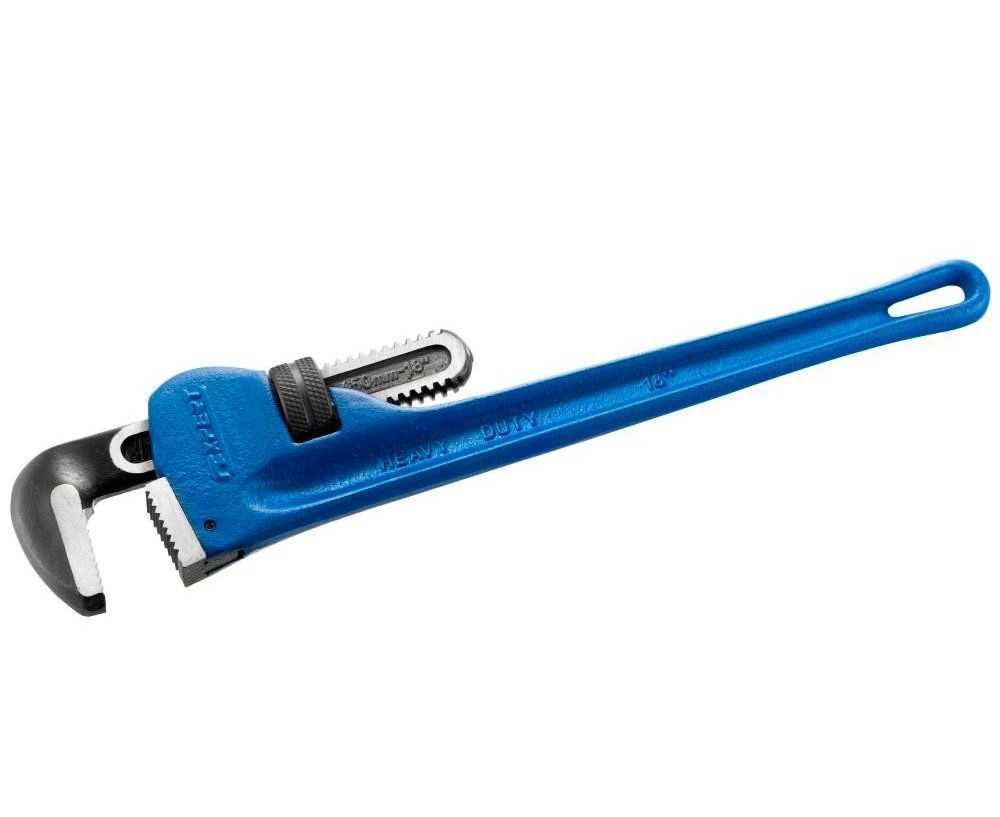

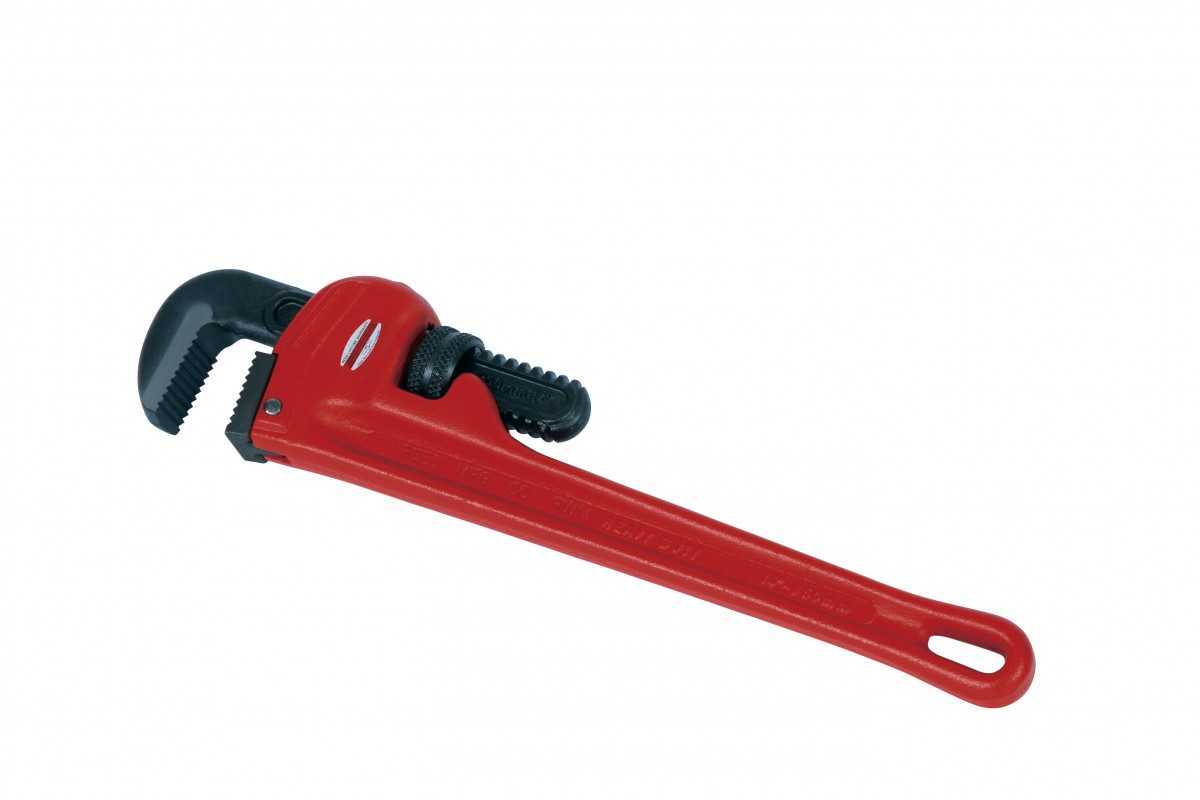

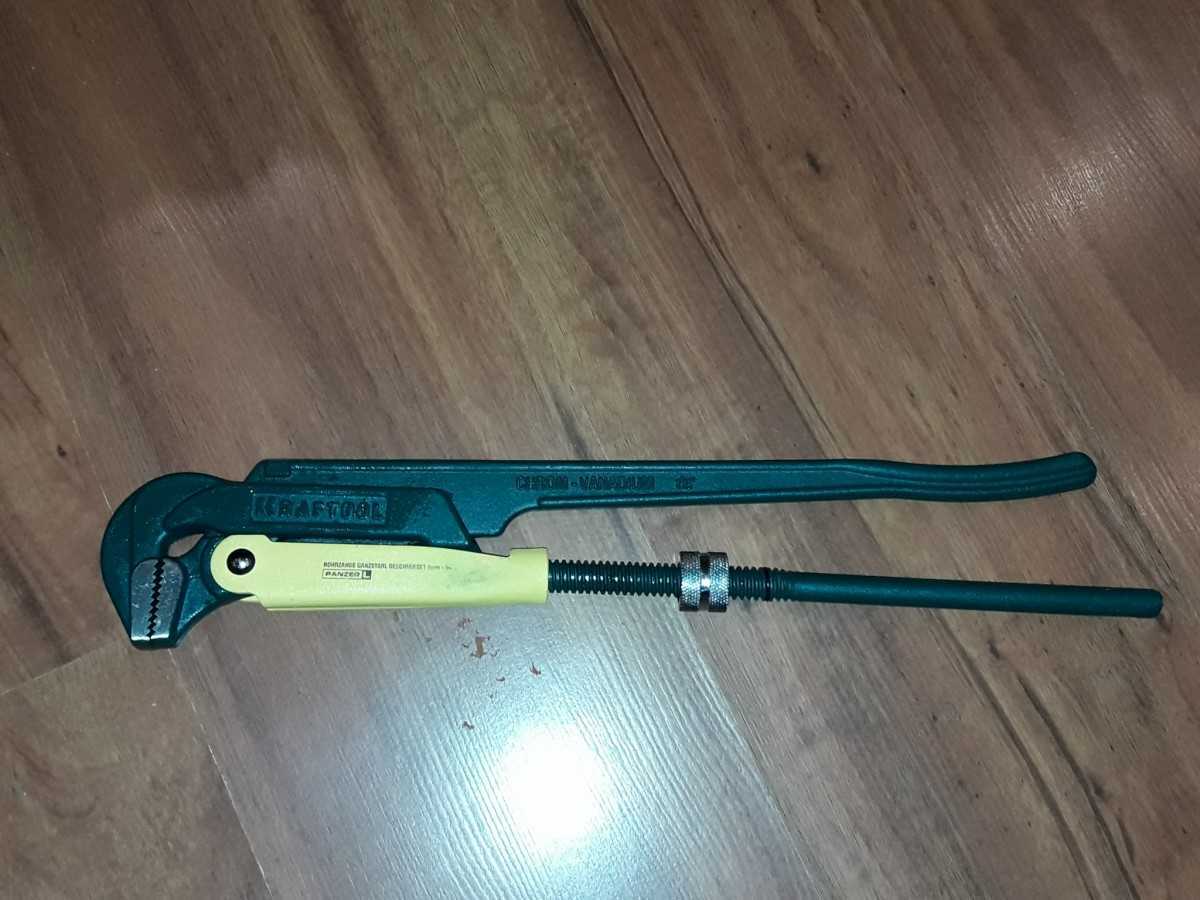

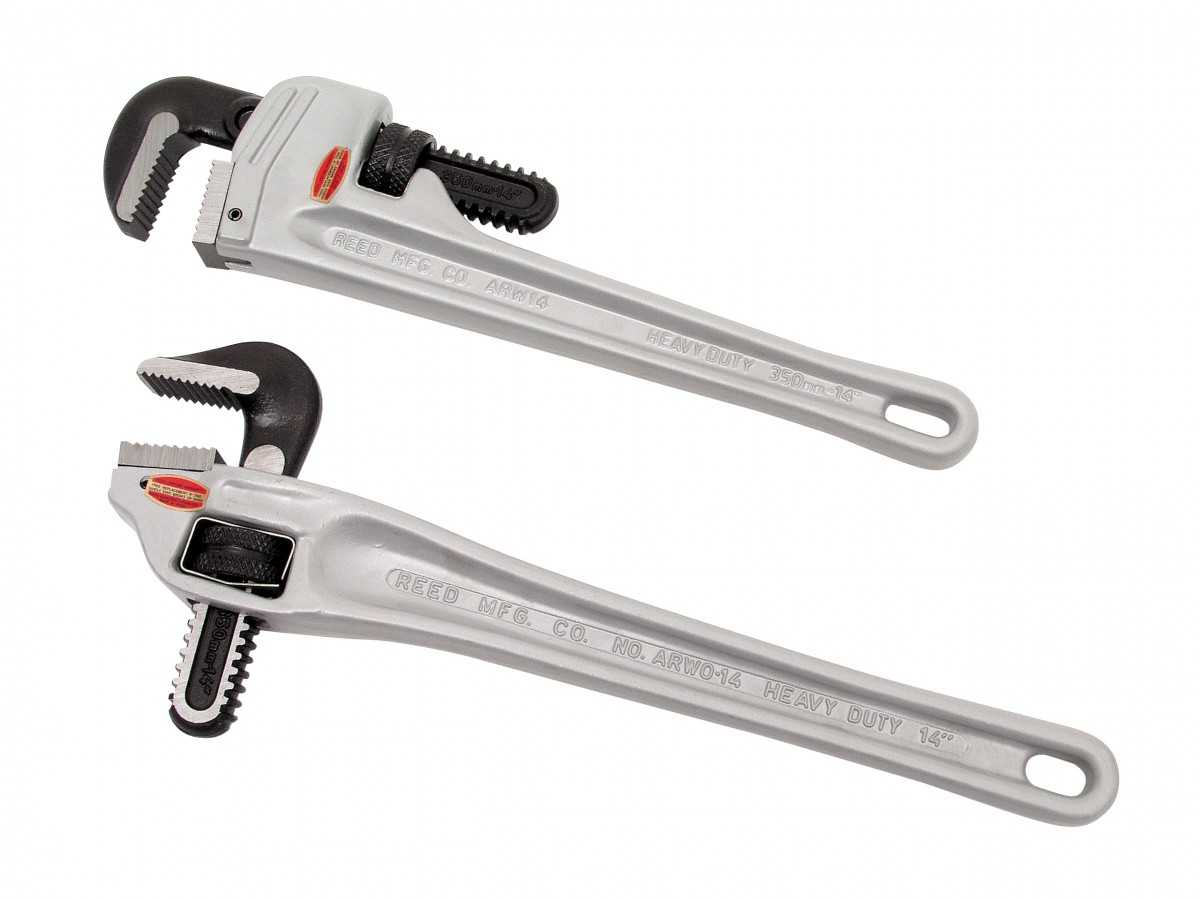

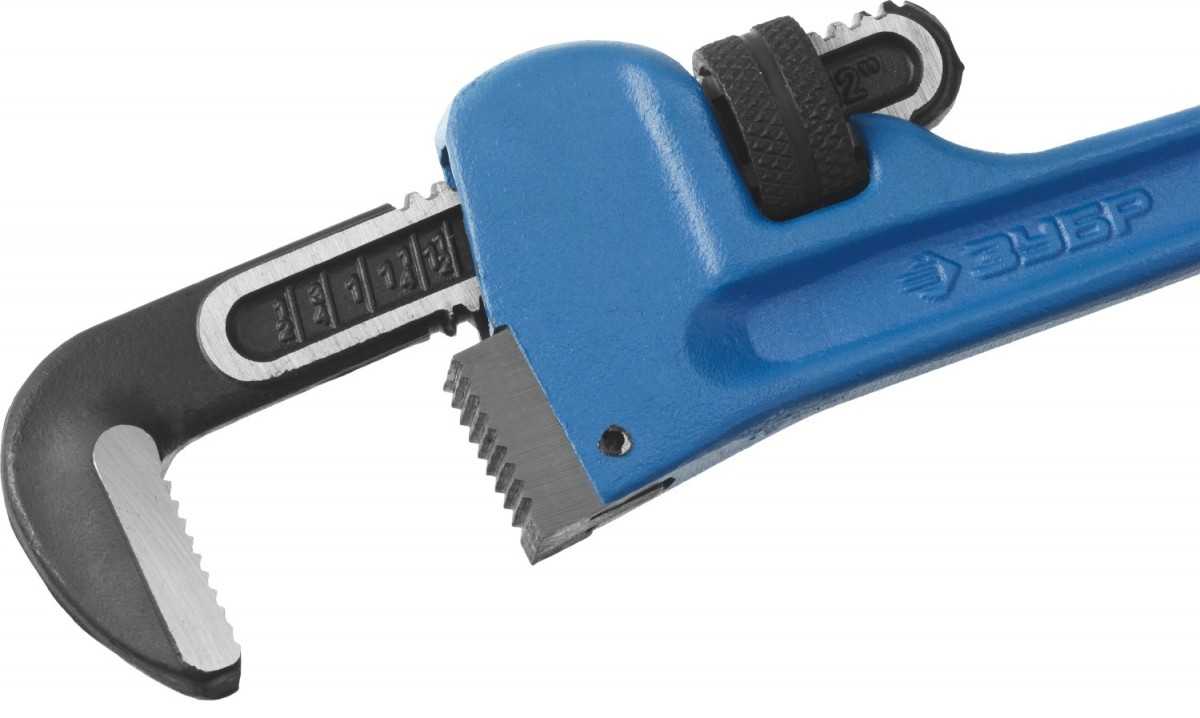

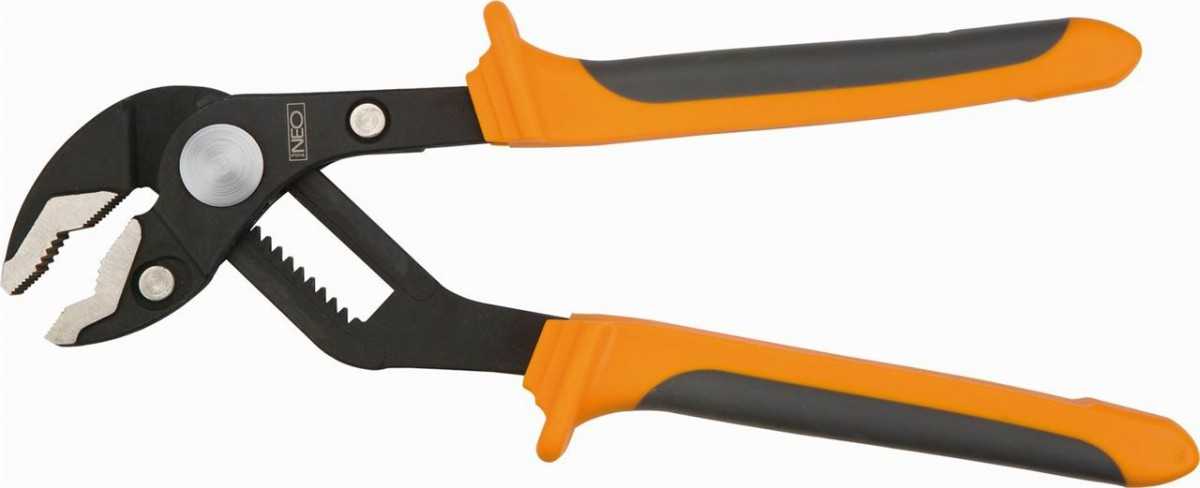

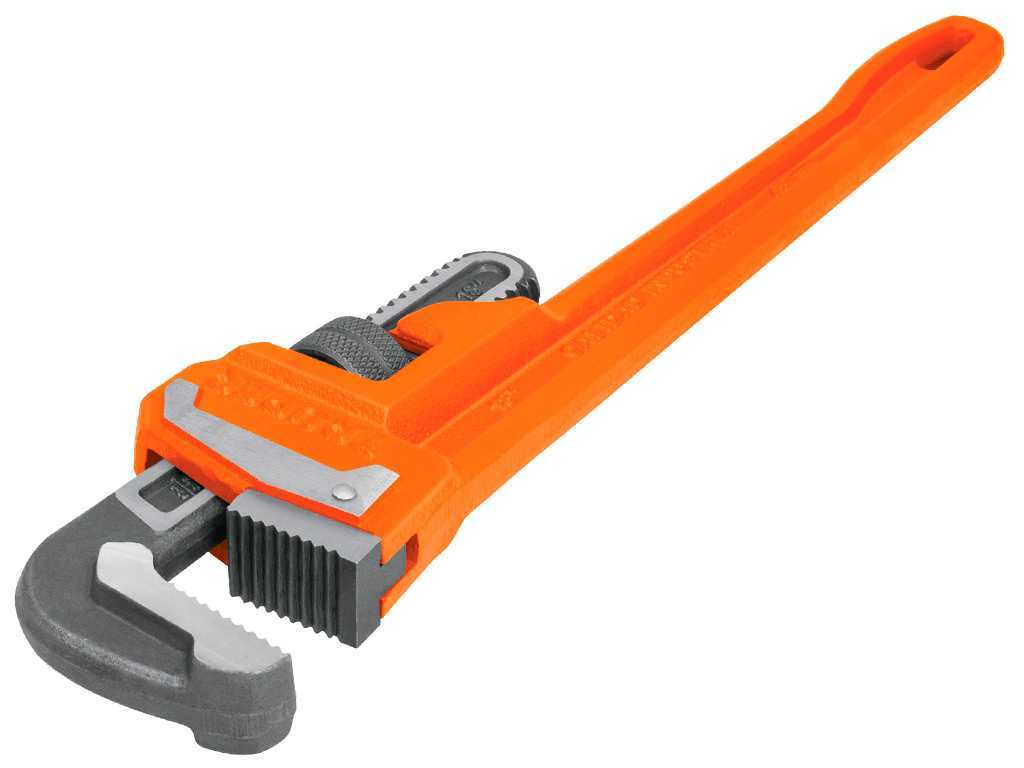

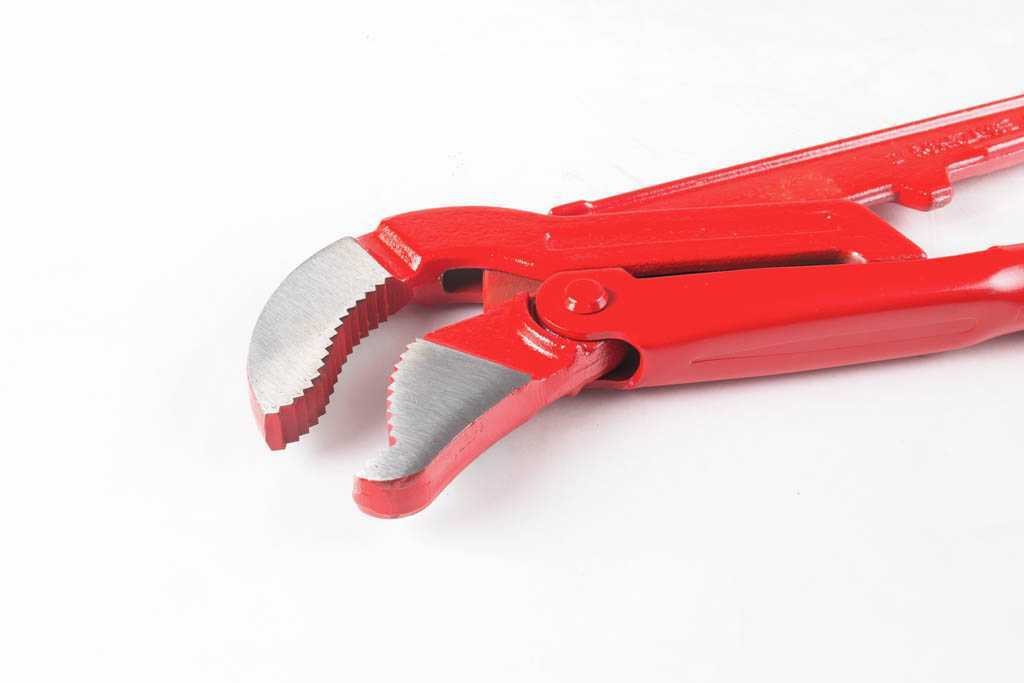

Фото современных трубных ключей

Также рекомендуем просмотреть:

• Как выбрать набор гаечных ключей
• Как пользоваться стуслом
• Набор головок с трещоткой
• Как сделать трубогиб своими руками
• Шарнирный вороток
• Как сделать кувалду своими руками
• Виды плашек для нарезания резьбы
• Пистолет для забивания гвоздей
• Как выбрать стамеску
• Какой выбрать напильник
• Труборез для стальных труб
• Как выбрать ножовку по металлу
• Как выбрать ножовку по дереву
• Шестигранные ключи
• Как выбрать хорошие кусачки
• Виды отверток и их назначение
• Сантехнический трос для прочистки канализации
• Виды молотков
• Какой колун лучше выбрать
• Как выбрать хороший ручной рубанок
• Отличия между плоскогубцами и пассатижами
• Инструкция как сделать топор своими руками
• Метчики для нарезания резьбы
• Современные бокорезы
• Как выбрать хорошие круглогубцы
• Инструкция как выбрать и применять порошковый огнетушитель
• Как выбрать разводной ключ

Помогите сайту, поделитесь в соцсетях

регулировка клапанов | Автор топика: Menaka

Регулировка клапанов ваз 2107 инжектор своими руками

Как отрегулировать клапана на уаз буханка 402 двигатель карбюратор.

Alexander (Florimell) в умной книжке всё же написано очень дохотчиво ясно

Alexander (Florimell) если что здесь поищи https://avtorial.ru/UAZ.html

Sergey (Penzima) Я регулировал на стук ещё в 53, деды научили. Если двжок не новый на коромыслах образуется выроботка, в итоге щуп не лезит, а зазор есть. Порядок регулировки в любой книги есть.

Viktor (Akinobu) Сначала находится ВМТ одного из цилиндров на такте СЖАТИЯ, когда оба клапана закрыты. Найти можно по меткам, если их нет – засунув в свечной канал отвертку, найти момент, когда поршень внутри поднимется максимально высоко. КВ можно крутить и за ремень вентилятора, если он достаточно натянут и выкручены свечи. Найдя ВМТ, мерим зазоры щупом. По идее, у крайних клапанов зазор должен быть больше, чем у средних, но можно сделать все одинаково, оптимально – 0.35 мм. ВМТ следующего цилиндра находится поворотом КВ ровно на пол оборота, т.е. 180* по порядку работы: 1-2-4-3.

Temnila (Sekelaga) Виктор, Не лепи горбатого. у выпускных клапанов 1-го и 4-го горшка зазор должен быть меньше 0, 3 – 0, 35 у всех остальных 0, 35 – 0, 40 Причину сам поймёшь? аль разжувать?

Viktor (Akinobu) Темнила, да пох, я один хрен везде одинаково делаю. Ну, память отшибло слегка, помню, что у крайних не так немного.

Konstantin (Kealamauloa) Сергей, поделись способ, напиши по-конкретней, очень поможешь.

Temnila (Sekelaga) Константин, Сложного ничего нет, но объяснить сложно, это показывать нужно точнее тактильные ощущения и звук при проверке.При не ушатанном КШМ щупами самое то, а индикатором ваще идеально.

Konstantin (Kealamauloa) Темнила, спасибо. Может выгрузишь видео в группу, пример будет.

Temnila (Sekelaga) Константин, По видео ничего не понять будет. Тут школяр покрутил – спец проверил и сказал, что не так. Ну пример нужно, а видео этого не даст. Лучше учитесь щупами работать иль индикатором.

Oleg (Jezenya) а что за индикатор на вазе классике есть спец.линейка для регулировки клапанов а это что такое

Konstantin (Kealamauloa) всё просто регулируется, можно по книжке, можно на глаз, начинаем с первого цилиндра, ставим зажигание на первый цилиндр, клапана закрыты, регулируем их, далее сразу регулируем клапана на 2-ом и 3-ем цилиндрах через один клапан, т. е. считаем от радиатора на втором цилиндре это будет 4-ый клапан, а на 3-ем это будет шестой клапан. Далее делаем полный оборот кривым стартером, бегунок зажигания оказывается на 4-ом цилиндре, он закрыт, регулируем оба клапана, а теперь переходим на 3-ий цилиндр регулируем 5-ый клапан, и после на 2-ом цилиндре регулируем 3-ий клапан. Даже щупа не надо, проверено на себе.

Alexander (Florimell) Константин,

Alexander (Florimell) Пропало давление

Temnila (Sekelaga) Александр, после регулировки? и давление чего? масла иль в горшке?

Vadim (Florentia) Виктор, У крайних выпускных1-го и 4-го зазор должен быть меньше 0, 35-0, 40. А для остальных клапанов 0, 40-0, 45.

Viktor (Akinobu) Вадим, да, меньше, ошибся, но 0.45 – это многовато.

Temnila (Sekelaga) Виктор, это то, что дохтор прописал. раньше тож считал, что для крайних 0, 15/20и для остальных 0, 25/30 нормально и так считал до тех пор пока не решил ради эксперимента сделать по мануалу.

Vadim (Florentia) Виктор, Я обычно ставлю-0, 40. А на крайних выпускных 1-го и 4-го-0, 35

Tags: Регулировка клапанов 402 двигатель на газу зазор видео

Источник

История возникновения

В целом упоминания о гаечных ключах встречаются начиная с XV века. Массовое же производство и применение начинается лишь в XIX веке, с началом промышленного производства. В том же XIX веке был сначала изобретён гаечный ключ с изменяемым размером (переставляемыми губками). Потом возник разводной, из конструкции которого путём добавления червячного механизма и появился привычный сегодня газовый.

Заслугу изобретения трубного (газового) ключа присваивают сегодня шведу Юхану Петтеру Йохансону (Юханссону), модифицировавшему в 1892 году разводной ключ. Массовое производство газового ключа под маркой Bahco также организовано в Швеции. Эти ключи продавались компанией «B. A. Hjort & Company» вполне успешно. Поэтому этого типа инструмент часто называют шведским или «шведкой». Согласно российскому ГОСТу этот вид ключа обозначается как ключ трубный рычажный (КТР).

Нарезание металлической полоски

Первое, что нужно сделать, это замерить длину грани шестигранника, для которого необходимо сделать ключ.

Этот размер умножаем на шесть (количество граней), и получаем длину металлической полоски, которую нужно отрезать.

Я рекомендую к полученной длине добавить 6 мм (чего я не сделал), тогда вам будет проще на следующем этапе изготовления.

Пластина должна быть шире, чем высота болта, под который вы делаете ключ (достаточно пары миллиметров).

Когда все замерили, отрезайте полосу.

Далее нарисуйте на ней линии, между которыми должно быть расстояние равное длине грани плюс один миллиметр.

Потом нужно сделать надрезы по линиям, углубляясь на 2/3 толщины пластины.

В результате должна получится полоска металла, похожая на плитку шоколада.

Рожковые ключи

Когда говорят о гаечном ключе, то в первую очередь вспоминают рожковый. Гайка фиксируется губками, которые напоминают рожки, отсюда и название. Но по ГОСТу он называется — ключ гаечный с открыты зевом. Продольная ось ручки расположена под углом в 15° к оси головки. Это специально спроектировано, чтобы свободно работать в ограниченном пространстве. Бывают ключи, у которых угол между головкой и ручкой 70°. В комбинированных вариантах, на одном конце угол 15°, а на другом 70°.

Часто рожковые имеют две головки, на концах ручки, под разные размеры гаек. Это значительно сокращает количество необходимых инструментов в наборе. Рожковые получили широкое распространение из-за своей универсальности, простоте в использовании и это несмотря на недостатки. Главный из которых — маленькая зона контакта и при сильном нажиме сминают углы гайки, а если инструмент будет больше необходимого размера, то часто так и происходит. При применении правильного размера, сила воздействия будет больше. Чем тоньше губки на ключе, тем выше вероятность повредить углы.

Ударный ключ используется при откручивании ржавых болтов и гаек, на втором конце у него расположено утолщения, куда наносятся удары кувалдой или молотком.

Производители часто выпускают ключи со своим профилем губ. У инструментов IBEX один рожок укорочён, с коротким выступом, а на другом выпуклая выемка изменённой формы. У такой модификации есть два явных плюса:

• Быстродействие — легко извлекается и переставляется, простым отводом.
• Пятна контакта расположены на большем расстоянии от углов гайки, что уменьшает шанс смазать грани.

В более простых модификациях на рабочей поверхности наносится рифление или выпуклость. Это помогает работать с болтами и гайками, со смятыми гранями.

Придание шестигранной формы

На данном этапе работать будет удобнее, если металл разогреть. (Я не поддерживал постоянную температуру и у меня не получилось загнуть всю деталь одним куском).

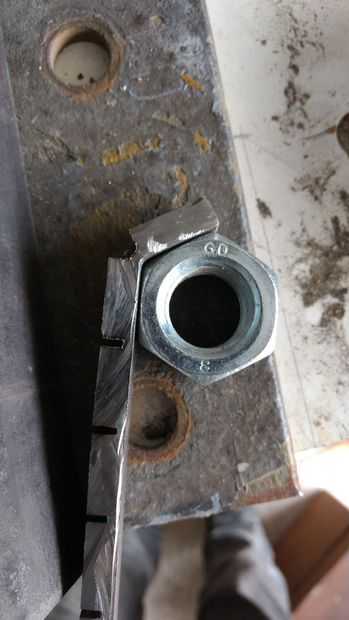

Зажмите полосу в тиски на уровне сделанного ранее углубления.

Молотком загните выступающий сверху тисков отрезок.

Проверьте, подходит ли угол, примерив его к соответствующей гайке.

Повторяем для каждого отрезка.

Так как моя полоса остыла, с металлом стало труднее работать. Это привело к надлому над третьим отрезком. В моем случае это пошло мне на пользу, так как когда я начал выгибать четвертый отрезок, оказалось, что его длины недостаточно и нужно сточить немного металла, чтобы гайка нормально подходила. (Я думаю, что добавление к каждому отрезку миллиметра поможет избежать нехватки длины внутренней грани ключа).

Так у меня получилась деталь, состоящая из двух частей, на каждой по три грани. (Возможно с такой работать проще, чем с цельной деталью, выгнутой в кольцо, как я планировал сделать изначально).

Проверьте, чтобы заготовка нормально надевалась на гайку. Но не слишком туго. (При необходимости можно сточить часть внутренней поверхности граней)

Комплектующие и материалы КТР

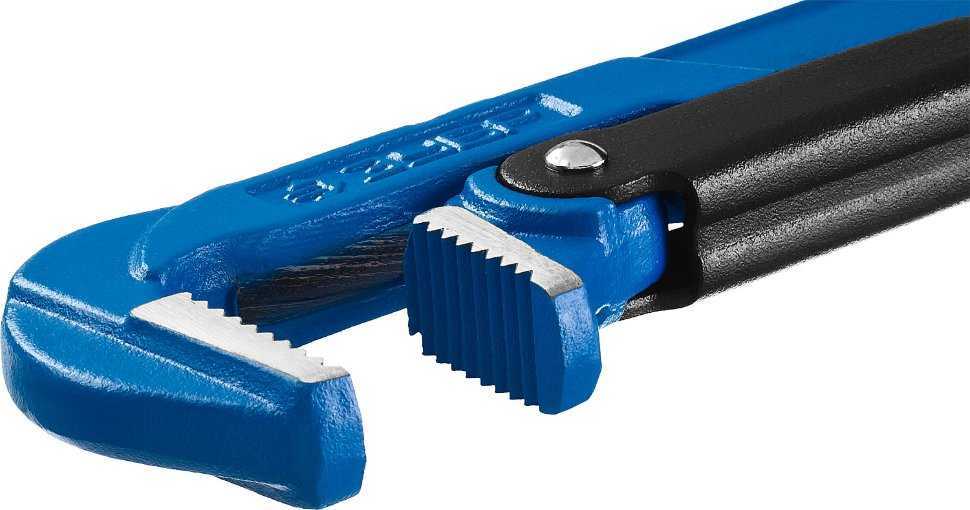

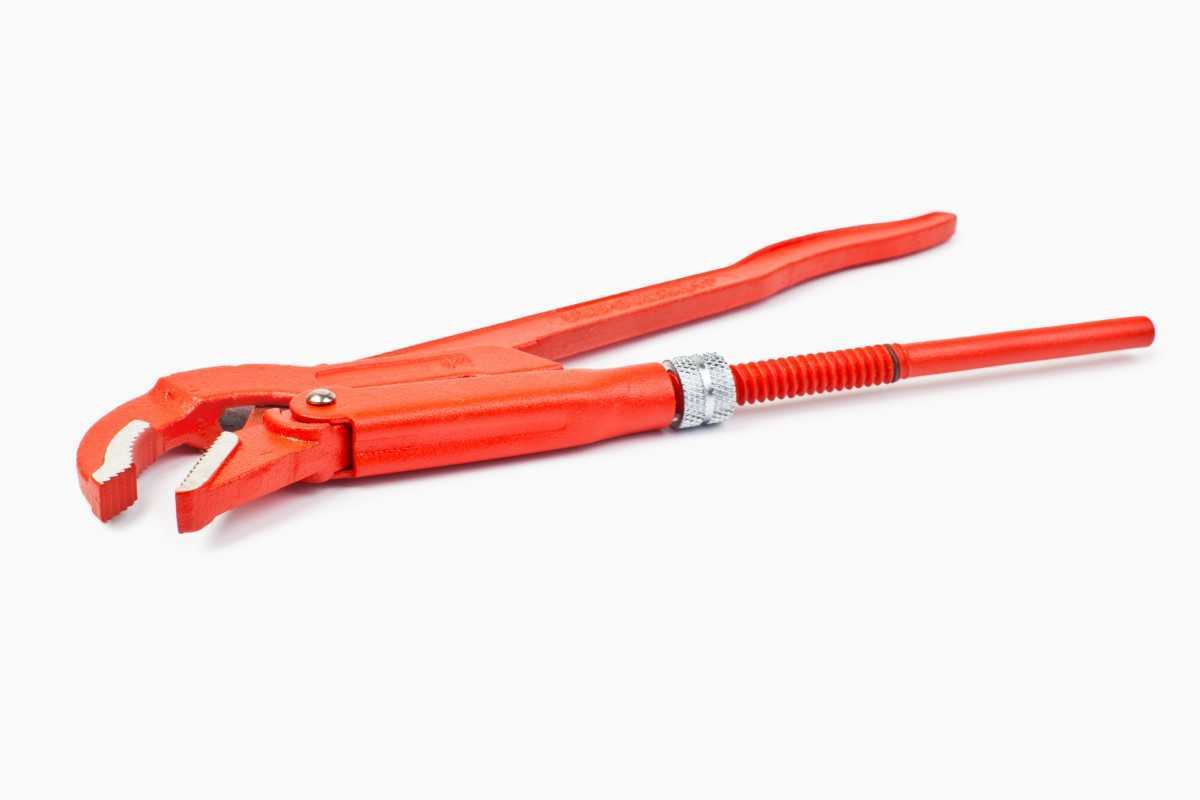

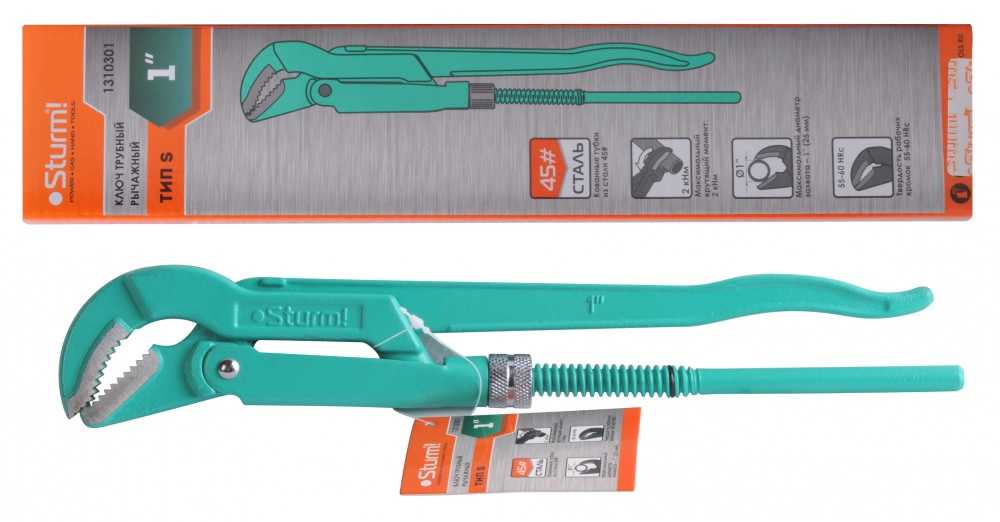

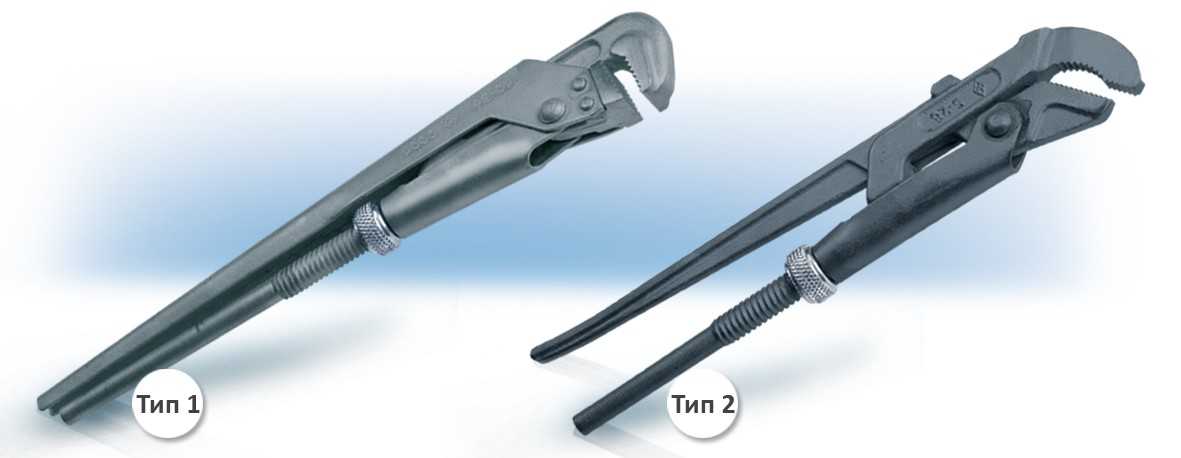

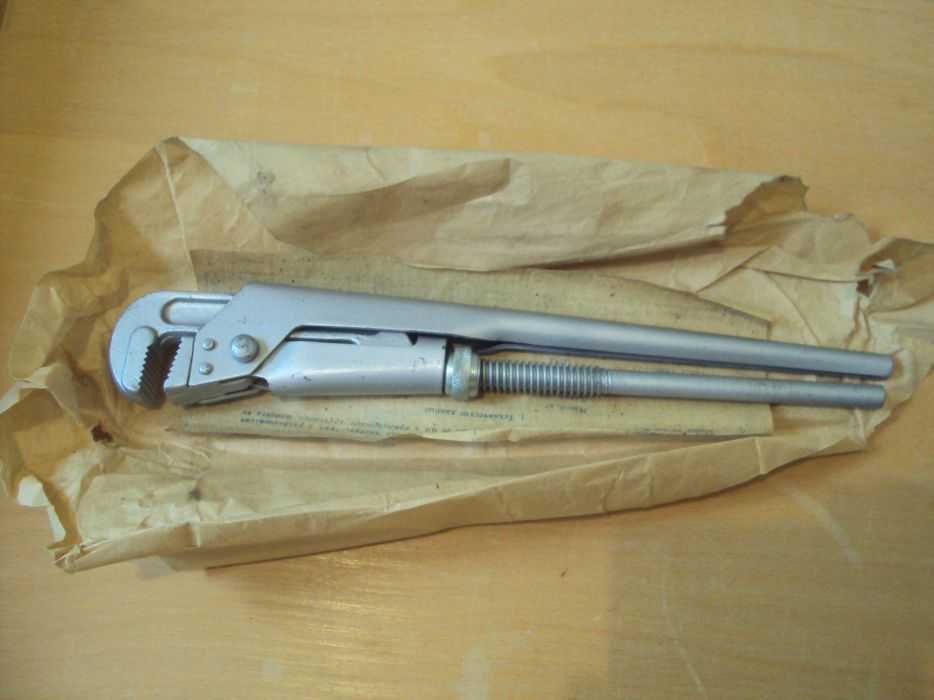

Рычажный газовый трубный наиболее распространенной конструкции с двумя рукоятками состоит из подвижного и неподвижного рычага, объединенных в при помощи приводной части, в прочный функционал. Принцип работы такого рычажного ключа заключается в заклинивании трубы между губками. Рабочим положением является такое, когда губки находятся на противоположных концах диаметра и сжимают его подобно челюстям.

Основой ключа является неподвижный рычаг из стальной полосы. Он также может быть выполнен из отрезка корытообразно выгнутой листовой стали. К нему на шарнирах крепится поводок. В поводок продевается подвижный рычаг с крупной резьбой, изогнутый конец которой также оснащен зубцами. На него накручивается упорная гайка, при помощи которой задается требуемый раствор зева.

Трубный накидной ключ состоит из рычага с зубцами на конце, продетого в регулировочную гайку. К ней которому шарнирно присоединена накидная скоба с зубьями.

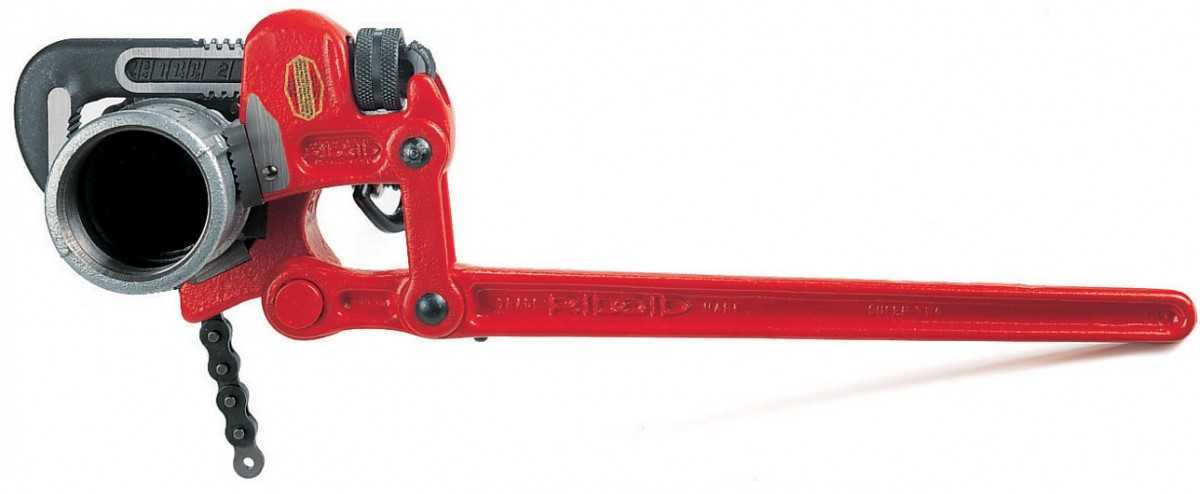

В цепном ключе используется цепь в качестве захвата и трещоточный механизм натяжения, позволяющий равномерно обжимать заготовку по всему периметру.

Самозатягивающиеся ключи представляют рычаг и откидную скобу, присоединяемую к нему штифтом, затягивание происходит самостоятельно при вращении рукоятки.

Корпус ключей цельнокованый металлический. Для изготовления инструмента применяется инструментальная сталь или сплавы хрома и ванадия со сталью. Существуют изделия для специальных работ из других материалов. Для работы на высоте используются ключи с облегченной ручкой из алюминиевых сплавов или полимеров. Это позволяет до 40% снизить вес инструмента.

Что такое присоединительный квадрат инструмента

В современном изобилии ручного инструмента можно найти как широко применяемые и универсальные инструменты, так и специальные, предназначенные для узкого применения. Несмотря на различия типов и сферы применения многие инструменты имеют одну общую характеристику – это наличие присоединительного квадрата определенного размера.

Присоединительный квадрат бывает двух типов: четырехгранное отверстие и квадратный присоединительный хвостик. Посадочный квадрат в виде четырехгранного отверстия наиболее часто встречается в торцевых головках, удлинителях, переходниках, шпильковертах и других инструментах, которые приводятся в работу при помощи инструментов с квадратом-хвостиком. Внешний квадрат в виде четырехгранного хвостика используется в воротках, трещотках, динамометрических ключах и других инструментах, которые служат приводом для торцевых головок.

Размер посадочного квадрата всегда указывается в дюймах (1 дюйм = 25.4 мм) и имеет стандартные размеры: 1”, 3/4”, 1/2”, 3/8”, 1/4”. Самый большой квадрат 1”, а самый маленький 1/4″. Если вас интересует, как перевести эти размеры из дюймов в миллиметры, нужно воспользоваться таблицей конвертации дюймовых размеров в метрические, приведенной ниже.

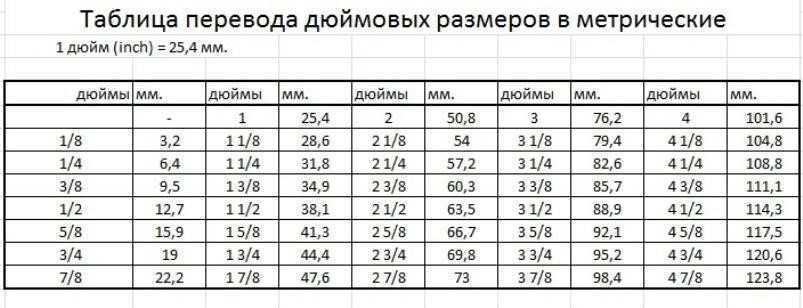

Если же под рукой не оказалось таблицы и вам необходимо перевести любой дюймовый размер, где числитель меньше знаменателя (правильная дробь), воспользуйтесь маленькой хитростью в виде формулы: 1 дюйм (25,4 мм) умножьте на числитель и разделите на знаменатель необходимого размера, в итоге получится размер в миллиметрах. Например, для размера 3/4”: 25,4*3:4 = 19,05 мм.

Как же связан размер посадочного квадрата и тип торцевой головки? От размера присоединительного квадрата прямо зависит тип торцевой головки: чем больше квадрат, тем стенки торцевой головки толще, выше допустимая нагрузка и крутящий момент. Если сравнить три торцевые головки с размером 27 мм и посадочными квадратами 1/2”, 3/4” и 1”, можно невооруженным глазом заметить нарастание толщины стенок и, соответственно, запаса прочности при переходе на больший размер квадрата.

Важно отметить, что существует привязка размеров присоединительных квадратов и размеров головок и выглядит она таким образом:

• · 1/4″ — головки с размерами 4-14мм

• · 3/8″ — головки с размерами 6-24мм

• · 1/2″ — головки с размерами 8-36мм

• · 3/4″ — головки с размерами 17- 70мм

• · 1″ — головки с размерами 36-80мм.

Наиболее универсальными и широко применяемыми являются торцевые головки с посадочными квадратами 1/4”, 1/2″ и 3/8”. Головки с посадочным квадратом 1/4” наиболее удобны для работы с мелкими крепежными элементами и не предусматривают применения больших усилий.

Если же есть необходимость применить большое усилие для откручивания и затяжки крепления, лучше выбрать торцевую головку с квадратом 1/2”, ввиду большего по размеру привода и большей толщины стенок она способна выдерживать достаточно высокие нагрузки.

Инструменты с присоединительным квадратом 3/8” наиболее универсальны и отлично подходят для наличия такого набора инструментов в багажнике водителя легкового автотранспорта. Также инструменты с квадратом 3/8” часто используют мастера для работы с двигателями.

Система инструментов с посадочными квадратами 3/4″ и 1” значительно отличаются своими высокими механическими характеристиками и способностью выдерживать пиковые нагрузки. Инструменты с такими квадратами используются для работы с крепежными элементами размером от 30 мм, которые применяются в тяжелой грузовой, строительной и сельскохозяйственной технике. Инструменты с большими присоединительными квадратами используются гораздо реже, чем с квадратами 1/4”, 1/2″ и 3/8”, ввиду этого факта, производители выпускают ограниченный выбор типов головок, приводов и переходников с большими квадратами.

При работе с ручными инструментами, имеющими посадочные квадраты, могут возникать ситуации их несоответствия. В таких случаях не нужно сразу бежать покупать трещотку или вороток необходимого размера, достаточно взять подходящий переходник и без проблем продолжать работу. Важный момент, переходник может помочь только в случае, если нужно выполнить переход с размера на размер, например с 1/4” на 3/8”, для перешагивания через размер переходники не предусмотрены.

Основные виды ключей

Гаечный ключ представляет собой рычаг, на концах которого располагается приспособление, с помощью которого надежно захватывается и проворачивается головка болта или соответствующая гайка. Он изготавливается из высокопрочной стали со специальными присадками. Это позволяет прикладывать к ним значительное усилие, не рискуя сломать инструмент. Производители предлагают модели с двойным или односторонним захватом. Односторонний захват позволяет повысить крутящий момент путем удлинения рукоятки при помощи трубы или другой съемной рукоятки. Предлагается несколько видов гаечных ключей, которые могут применяться в различных ситуациях:

• Рожковый ключ. Это наиболее популярный стандарт инструмента, как правило, двустороннего типа. Он имеет открытый с одной стороны зев, напоминающий рожки, откуда и появилось его название, который отвечает характеристикам согласно ГОСТ 2839-90. Главным параметром такого ключа является расстояние между губками, выраженное в метрической или дюймовой системе измерения. Для быстрого выбора, на рукоятку с каждой стороны наносится номер ключа. В ключах под метрическую резьбу такой номер соответствует расстоянию между губками в миллиметрах, дюймовые ключи маркируются по другому принципу.
• Накидной ключ. Имеет замкнутую рабочую часть с внутренним шестигранником, которая накидывается на головку болта или гайку. Его можно не перекидывать при работе, что ускоряет монтаж или демонтаж крепежа, кроме того, он отличается повышенной прочностью. При этом инструмент не срывается как в рожковом ключе, но такой тип не подходит, если пространство вокруг крепежа требуется периодической перекидки. Предлагаются односторонние и двусторонние варианты, а также ключи со съемными головками, в которые вставляется рычаг.
• Торцевой ключ. Его еще называют трубчатым, который чаще всего применяют автомобилисты при снятии колес или работе со свечами. Представляет собой трубку в виде шестигранника определенного размера. Для закручивания и выкручивания ключ надевается на гайку или болт и проворачивается при помощи рычага, продетого в отверстие трубы. Предлагаются готовые изделия с Г-образной рукояткой.
• Разводной ключ. Обладает универсальными характеристиками, поэтому является самым популярным инструментов у домашних мастеров. Имеет одну рабочую часть с регулируемыми при помощи специального винта губками и форму рожкового ключа. Этот же винт надежно фиксирует губки ключа в заданном положении. Для удобства применения некоторые модели имеют специальную разметку, указывающую, на какую длину разведены губки. Чтобы сделать применение более комфортным предлагают три типа разводных ключей с максимальным размером в 20, 30 и 46 мм.
• Трубный (газовый) ключ. Еще один универсальный инструмент, позволяющий работать с любыми резьбовыми соединениями, трубами, фитингами, шпильками и т.д. Имеет широкий диапазон регулировок и длинный рычаг, позволяющий развивать большой крутящий момент.
• Комбинированный ключ. Двухсторонний инструмент, сочетающий в себе рожковый и накидной ключ. Его особенностью является то, что обе рабочие части имеют одинаковый размер, что облегчает практическое применение инструмента.

Чтобы обеспечить максимальные возможности, производителями предлагается два вида ключей – метрического и дюймового типоразмера. Первый принят в России и других странах с метрической системой  длин и измеряется в миллиметрах. Второй отвечает стандартам, принятым в США, Канаде и Великобритании и используется дюймы и доли дюймов. Если требуется перевод из одной системы в другую, можно воспользоваться соответствующей таблицей или соотношением 1 дюйм=25,4 мм. Но на практике это не требуется, поскольку инструменты разных систем не подходят для работы с различными типами крепежей.

Для работы во взрывоопасных или легковоспламеняющихся средах применяются специальные ключи, которые при падении на бетон или металл не высекают искры, которые могут спровоцировать пожар. Согласно требованиям они маркируются красным, медным или желтым цветом.

При сборке механизмов, требующих высокой точности соединений, например, двигателей внутреннего сгорания, рекомендуется применять динамометрические ключи. Это связанно с тем, что недостаточное усилие при затяжке приведет к протечке масла или срыву узлов, а перетяжка ослабит болты или шпильки, что приведет к их разрушению и поломке механизма. В таких ключах имеется механическое или электронное приспособление, на котором указывается нужный крутящий момент, при достижении которого срабатывает ограничивающий механизм. Момент затяжки для каждого конкретного соединения указывается в технической документации.

Трудности выбора

Перед тем, как начать использовать определенный тип торцевого ключа, необходимо определиться с предполагаемыми задачами

А для грамотного подбора нужно обратить внимание на три следующих параметра:

Размер ключа —  это решающее свойство при выборе, так как именно от него будет зависеть то, с каким крепежным элементом возможна работа. У рожковых, торцевых и накидных инструментов рабочая часть является нерегулируемой. Таким образом, первоначально нужно осведомиться о размере гайки и соответственно ему подбирать приспособление для откручивания/закручивания. В России стандартными размерами являются 13х17 и 8х10 миллиметров. Профессионалы все же рекомендует иметь в своем арсенале достаточный набор ключей или головок для работы с крепежом любых диаметров;
Материал изготовления – в связи с тем, что в процессе работы на инструмент оказывается чрезмерное механическое воздействие и со стороны оператора и на рабочее основание (тем более при работе с туго затянутыми гайками), то нужно, чтобы корпус приспособления был прочным и не поддавался деформированию с легкостью. Таким образом, для изготовления рассматриваемых приспособлений часто используется хром-ванадиевые сплавы или инструментальная сталь. Данные материалы относятся к категории высокопрочных и способны выдерживать большие механические нагрузки. В то же время, для защиты от проявления следов коррозии, изделия могут покрываться цинковыми или оксидированными слоями веществ

На вышеописанные свойства стоит обратить внимание непосредственно во время приобретения, найдя информацию об этом в описании к товару. К примеру, если предполагается работа в сложных климатических условиях или в условиях повышенной влажности, то коррозийная защита инструменту очень пригодится, что существенно расширит его эксплуатационный срок;
Рукоять – всегда следует обращать внимание не только на материал выполнения рабочей части, но и на рукоять

От  нее будет полностью зависеть удобство работы (комфорт захвата, эффективность вращения, отсутствие скольжения и т.п.). Как правило, у цельнометаллических моделей рукоять тоже выполнена из металла, а вот для некоторых моделей торцевых и гнездовых ключей на рукоять может устанавливаться резиновая накладка, обеспечивающая надлежащий хват. Наиболее комфортными считаются двухкомпонентные рукоятки, имеющие противоскользящее покрытие. Одновременно, покрытие может выполняться на основе диэлектриков, что обеспечит безопасную работу с объектами, находящимися под напряжением.
