Что такое тахограф в автомобиле, устройство, принцип работы, калибровка

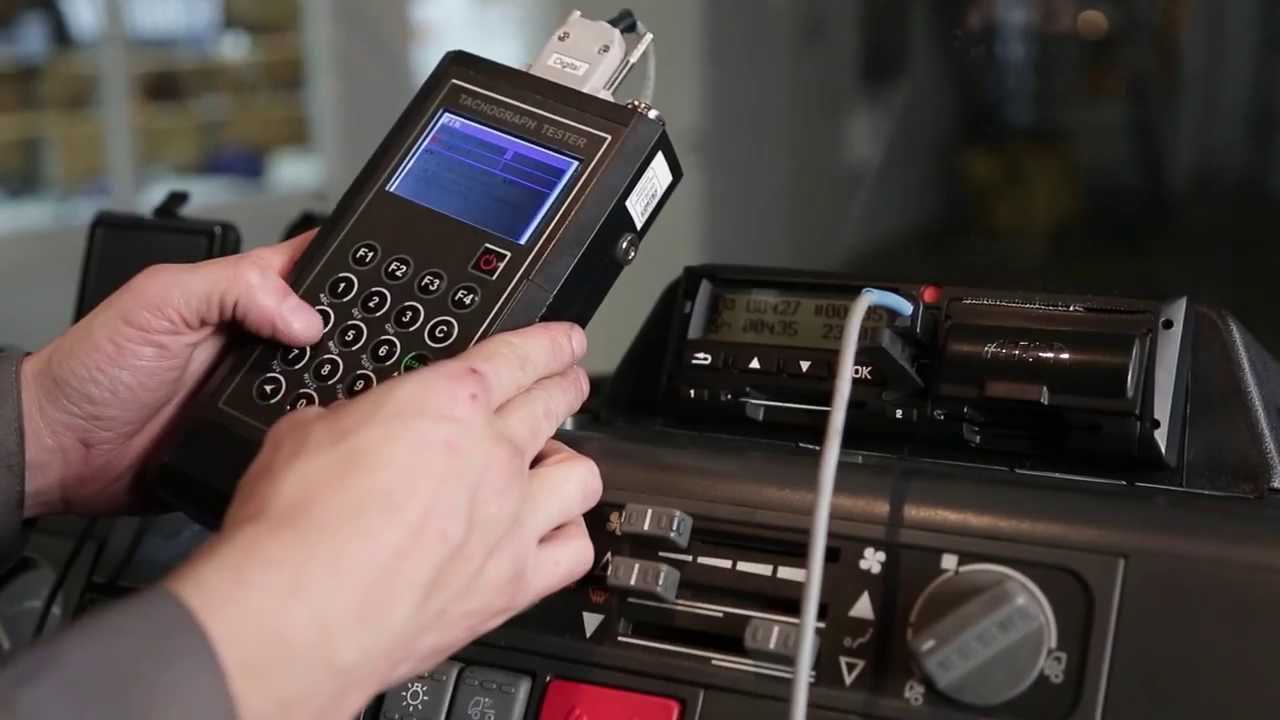

Этапы калибровки

Правильная работа устройства (т.е. фиксация максимально объективных показателей времени, скорости и пробега) обеспечивается его периодической калибровкой. В ходе этой операции устройство настраивается таким образом, чтобы фиксируемые данные соответствовали объективным с минимальной погрешностью.

Первый раз систему калибруют при установке, затем настройка может понадобиться при ремонте, изменении технических характеристик транспортного средства, замене колес с изменением диаметра либо установке нового датчика скорости. Калибровать нужно также при нарушении пломбирования корпуса и при истечении двухлетнего срока с последней настройки.

Тахограф калибруют сначала на стенде, а затем — на дороге. На первом, стендовом этапе:

  • Контролируется целостность корпуса, отдельных элементов, сохранность пломб.
  • Проверяется корректность работы датчиков.
  • Тестируются электрические цепи.

Второй этап — дорожные испытания – включает:

  • Осмотр ТС.
  • Программирование системы.
  • Контроль и корректировку фиксации времени, скорости, пройденной дистанции.
  • Замер погрешности.

После завершения калибровки вся необходимая информация вносится в память, а корпус пломбируется. Отметка о калибровке с зафиксированной датой заносится в документацию к прибору.

Устройство тахографа и принцип его работы

Устроен бортовой самописец достаточно просто. Основной блок располагается в кабине автомобиля таким образом, чтобы у водителя был доступ к лицевой панели с кнопками управления. Современные тахографы оснащаются экранами, на которые выводится основная информация о работе системы.

Система контроля подключается к бортовой сети машины для обеспечения питания. Автономная работа при выключенном двигателе гарантируется большой емкостью батареи. Кроме того, в прибор встраивается энергонезависимый модуль памяти, потому данные, записанные тахографом, сохраняются в любом случае.

Для передачи информации о движении ТС к прибору подключается датчик скорости. Подключение выполняется с помощью штатных разъемов.

Разобравшись, что такое тахограф, и на какие транспортные средства нужно его устанавливать, стоит уяснить и особенности проведения контрольных мероприятий.

В ходе проверки представитель контролирующего органа обязан удостовериться, что на машине установлен исправный прибор, конструкция которого соответствует действующим нормативам. Также проверяется сохранность пломб и отсутствие следов вмешательства в работу прибора.

Используя карту контролера, проверяются:

  • Временные интервалы вождения и отдыха.
  • Соблюдение требований по использованию индивидуальных тахокарт.
  • Соблюдение сроков поверки устройства.

Очень коротко остановимся на принципе работы устройства. Не погружаясь в технические детали, скажем, что:

  1. Устройство устанавливается в кабине машины, в прямой видимости водителя.
  2. Подключается тахограф к электросети автомобиля.
  3. Кроме прочего, прибор оборудован картой памяти, которая и хранит необходимую информацию, и используется для ее передачи в заинтересованные органы.
  4. Тахограф оборудован ГЛОНАСС / GPS модулем, что позволяет онлайн отслеживать перемещение ТС.
  5. GPRS-модуль позволяет передавать информацию во время движения.
  6. Система защиты позволяет провести точную идентификацию, и не дать доступ к информации посторонним.

С помощью собранной информации, в том числе и в пути, органами Ространснадзора и/или ГИБДД может быть проведена проверка на соответствие работы водителя установленным нормативам (время в движении, скорость и пр.), сроков поверки прибора, других сведений.

Особенности работы тахографов

Действительно, каковы они? Решив установить тахограф, необходимо рассмотреть основные особенности. А именно — конструкцию прибора, его составляющие и главные элементы. Предстоит дополнить ответ на вопрос: блок СКЗИ тахографа – что это, и за что отвечает данная деталь.

Главный «конек» измерительного прибора – наличие энергонезависимой памяти, за счет чего запись данных осуществляется в режиме реального времени, а получаемая информация может храниться годами. При этом вероятность несанкционированного доступа к элементам памяти устройства сводится практически к нулю.

Для получения записанной информации необходимо иметь 4 специальных ключа или смарт-карты. К последним относятся следующие типы карт:

  • Водительская – для хранения данных касательно передвижений конкретного водителя за последний год.
  • Карта автосалона или мастерской – для настройки тахографа, внесения изменений в его функционал.
  • Карта предприятия или компании – для хранения и считывания всевозможной информации о предстоящих и осуществленных рейсах, о других данных, касающихся автомобилей конкретного предприятия. Кроме всего прочего, смарт-карты данного типа предназначены для исключения распространения информации компании.
  • Инспекторская – для считывания информации с водительских карт. Позволяет ознакомиться со всеми нарушениями, имевшими место в подотчетный период (скорость, распорядок). Помогает исключить или устранить сбои в работе аппаратуры (перебои с питанием, некорректная работа датчиков).

В поисках ответа на вопрос: тахограф с СКЗИ – что это, можно с уверенностью сказать, что данный прибор предназначен не только для фиксации основных показателей, но и для надежного хранения информации.

Блок СКЗИ в тахографе, его назначение, нормативное регулирование

Несмотря на и без того почти стопроцентную невозможность незаметно вмешаться в работу прибора, российские законодатели решили пойти еще дальше и издали новую норму (Приказ Минтранса №36 от 13 февраля 2013 года), согласно которой транспортные средства, выполняющие рейсы на территории Российской Федерации, должны быть дополнительно оборудованы блоком СКЗИ (средство криптографической защиты информации). Другое название — НКМ (навигационный криптографический модуль).

Блок СКЗИ (НКМ) тахографа — это небольшой корпусный элемент (прямоугольная коробочка) с интерфейсным выходом и разъёмом для подключения антенны, для работы с сигналами глобального позиционирования ГЛОНАСС, который монтируется в верхнюю часть тахографа. Блок СКЗИ оснащен энергонезависимой памятью, и специальным процессором, который криптографически шифрует и дешифрует информацию.

Встает закономерный вопрос, для чего нужен блок СКЗИ в тахографе? Основное назначение этого модуля — шифрование данных и идентификация цифровой подписи.

Защита данных в этом случае максимальная, что позволяет использовать их в качестве доказательств в различных спорных ситуациях: при разборе ДТП, в суде и пр.

Отдельно его приобрести и установить невозможно, придется покупать новый тахограф с уже предустановленным модулем СКЗИ.

С 1 января 2018 г. вопрос, какой тахограф ставить — с СКЗИ или без, уже не стоит: все автомобили, участвующие в коммерческих перевозках на территории России, должны иметь на борту прибор с СКЗИ. Исключение составляют только автобусы и грузовые автомобили, занятые в международных перевозках: они должны быть оснащены тахографами европейского типа.

Калибровка цифровых тахографов

Когда калибровать

Калибровка тахографа проводится один раз в три года либо после:

1) замены или изменения окружности шин/износе на любом из колес ведущих осей;

2) изменения характеристического коэффициента транспортного средства;

3) ремонта тахографа или модернизации тахографа;

4) замены блока СКЗИ тахографа;

5) нарушения пломбировки тахографа.

Кто может калибровать

Калибровать тахографы, могут организации, получившие специальный допуск и занесённые в перечень ФБУ «Росавтотранс. Мы филиал ООО «Чистодел-Дизель» г. Арамиль, клеймо RUS282, РФ0107.

Результат калибровки

По окончании калибровки, мастер наклеивает специальный стикер на стойку двери со стороны водителя и выдаёт сертификат калибровки с подписью и печатью организации. На них, указаны данные автомобиля, дата калибровки, дата следующей калибровки, данные организации проводившей калибровку. Кроме того мастер проверяет пломбы на тахографе и пломбирует при необходимости.

Какие тахографы мы калибруем

Мы калибруем цифровые тахографы: Меркурий ТА-001, Атол Drive 5, Штрих ТахоRUS, КАСБИ DT-20M, ТЦА-02НК, DTCO 3283, DTCO 1381 и EFAS V2 RUS.

Выезд к заказчику

Мы выезжаем в города Свердловской, Челябинской, Курганской областей, чтобы не тратить время и деньги заказчиков.

Стоимость выезда 15 рублей/км. Мы приедем бесплатно, если вы расположены в Каменск-Уральском или Каменском районе.

Для чего нужна калибровка

Калибровка нужна для того, чтобы тахограф правильно считал пройденное расстояние. Показания пробега на одометре и тахографе должно совпадать. В идеале, расстояние на спидометре и тахографе совпадают.

Почему после калибровки показания одометра и тахографа разные

На практике показания пробега спидометра и тахографа отличаются и со временем»убегают». Это происходит по следующим причинам:

  • Автомобиль считает пробег на основании датчика скорости. Пробуксовки, проскальзывания, износ шин, изменение давления в шинах — влияет на количество импульсов на датчике скорости на один оборот. Соответственно при равном пройденном расстоянии, в разных условиях, количество импульсов датчика скорости будет разным.
  • Тахограф считает пройденное расстояние на основании спутников ГЛОНАСС и GPS. Погрешность измерений составляет 5-20 метров. Тахограф не видит или видит не все спутники в гаражах, ангарах, в условиях плотной городской застройки. Следовательно, реальный пробег и пробег по спутникам разный.
  • Калибровка тахографа проводится на отмерянном расстоянии 10-20 метров, на ровной площадке. Мастер замеряет среднее количество импульсов с датчика скорости, при пробеге заданного расстояния и рассчитывает коэффициент, который вводит в тахограф.

Отсюда следует, что пробег в идеальных условиях и пробег в боевых условиях будет отличаться. Поэтому не пугайтесь, когда увидите, что по данным спидометра и по данным тахографа разный пробег. Эта разница будет возрастать.

Так как тахограф — контрольное устройство, то сотрудники ДПС, ГИБДД и РосТрансНадзор будут рассматривать только его показания о пробеге во время проверок.

Карты для тахографа

Для обеспечения идентификации работника, использующего прибор учёта, используются специальные чиповые карты доступа. В чипе установлен специальный криптографический микропроцессор, сводящий практически к нулю возможность подделки карты.

Виды карт для тахографа:

  • Карта мастера – используется для настройки и установки прибора учёта;
  • Карта предприятия – используется для получения расширенных данных с устройства;
  • Карта контролёра – используется для снятия текущих показателей сотрудниками ответственных органов (ГИБДД и т.д.);
  • Карта водителя – используется для идентификации водителя транспортного средства.

В целом конструкция карты аналогична таковой SIM карте сотовых операторов, только с более высоким уровнем защиты.

Водитель не имеет права использовать чужую карту доступа. При начале работы карту необходимо установить в слот прибора, после чего можно начинать рабочий процесс.

Ежедневная распечатка итогов не обязательна, за исключением утери карты доступа. При утере карты, водителю разрешается работа в течении двух недель (пока создаётся новая карта), но с обязательной ежедневной распечаткой итогов.

Видео — с пояснениями работы тахографа:

Карта предприятия позволяет получать большее количество информации, а также производить ряд настроек. С помощью этой карты можно производить распечатку накопленных данных, их блокировку (для исключения ознакомления с ними других пользователей). Карта не персонифицирована, а количество карт такого типа для одного предприятия не ограничено.

Карта контролёра является именной и применяется для снятия показаний соответствующими органами, при необходимости. Однако эта карта не позволит получать информацию о пунктах движения транспортного средства.

Карта мастера используется мастерской, производящей установку и настройку такого рода оборудования.

Штрафы за нарушения

Отсутствие тахографа, его неисправность или несвоевременная поверка/замена СКЗИ с точки зрения закона считаются нарушениями. Также к нарушениям относится эксплуатация самописца без карты водителя, с чужой либо просроченной картой или невозможность распечатки данных по требованию сотрудника ДПС.

В зависимости от того, кто будет признан виновником нарушения, статья 11.23 КоАП устанавливает такие суммы штрафов:

  • до 3 тыс. рублей для лиц. Непосредственно управляющих ТС.
  • до 10 тыс. — для должностных лиц, ответственных за нарушения.
  • до 30 тыс. — для юридических лиц.
Неустановленный/ неработающий/несоответствующий законодательству тахограф
Ответственное лицо Сейчас Станет
Водитель от 1 000 до 3 000 рублей от 3 000 до 5 000 рублей
Должностное лицо от 5 000 до 10 000 рублей от 7 000 до 10 000 рублей
Юридическое лицо и ИП от 20 000 до 50 000 рублей или приостановление деятельности на срок до 90 суток
Несоблюдение режима труда и отдыха водителей
Ответственное лицо Сейчас Станет
Водитель от 1 000 до 3 000 рублей от 3 000 до 5 000 рублей
Должностное лицо от 7 000 до 10 000 рублей
Юридическое лицо и ИП от 20 000 до 50 000 рублей или приостановление деятельности на срок до 90 суток

Зная, что такое тахограф, как он устроен, и как его нужно правильно использовать, вы можете гарантировать отсутствие претензий со стороны ДПС и других контролирующих организаций. Кроме того, оснащение техники самописцами дает возможность повысить эффективность и безопасность перевозок.

Источник

Устройство и принцип работы

Тахограф, внешне, ничем не примечательный прибор, особенно в случае с прямоугольной версией. Тем не менее внутри он начинён, как говорится, по последнему слову науки и техники. Более доскональное его изучение позволяет выделить ряд его функциональных органов и узлов.

Работа с тахографом. Видеоинструкция для водителей

Смотрите это видео на YouTube

А именно:

  • дисплей и клавиши управления;
  • термопринтер;
  • сканирующее устройство;
  • модем;
  • датчик перемещения.

На дисплее тахографа отображается вся необходимая информация. Клавиши предусмотрены для ввода пин-кода и активации соответствующих функций. Термопринтер выводит на бумагу все отчетные данные о поездке. Считывающее устройство служит для распознания пластиковых носителей информации.

С помощью модема реализуется функция передачи данных абоненту сети сотовой связи по GPRS. Датчик движения позволяет регистрировать данные о скорости и пройденном расстоянии.

Один из ключевых компонентов любого тахографа – блок СКЗИ. Его назначение в общих чертах сводится к зашифровыванию всех регистрирующихся данных устройства.

Кроме этого, представленное аппаратное устройство предоставляет избирательный вывод информации. Иными словами, система, в зависимости от заложенных параметров работы, определяет, какие сведенья следует выдавать в каждом конкретном случае.

Указанный прибор активируется сразу после запуска двигателя. После этого вступают в работу все системы и датчики устройства.

Разновидности тахографов

Первоначальное автомобили комплектовались аналоговыми (дисковыми, механическими либо электронно-механическими) приборами. Сегодня же использование аналоговых самописцев не допускается законом. Кроме того, такие тахографы уже не выпускаются, так что найти исправную модель будет сложно.

Альтернативой являются цифровые самописцы, которые сразу собирают и обрабатывают информацию в цифровом виде. В РФ чаще всего устанавливают тахографы таких марок:

  • КАСБИ
  • ШТРИХ-ТахоRUS
  • VDO DTCO
  • Меркурий
  • АТОЛ и др.

Также возможна установка на машины некоторых устройств зарубежного производства, прошедших сертификацию и допущенных к эксплуатации в России.

Как обмануть тахограф

24 Февраль 2015      Администратор      Главная страница » Статьи      Просмотров:
3123

Пока власти ужесточают требования к контрольно-измерительным устройствам, а законодательство повышает степень контроля за режимом работы водителей, вопрос: «А можно ли обмануть тахограф?» появляется у все большего числа людей.

Вне закона

Отключить прибор можно, но эти действия незаконны, и водитель, совершающий подобные махинации, рискует подвергнуться соответствующему наказанию. Все это может обернуться не только административным штрафом, но и лишением бизнеса.

Принцип действия

Зная принципы работы тахографических устройств, можно корректировать данные приборов.

Время фиксируется таймером, встроенным в аппарат – в устройствах старого образца. А в более современных приборах – по сведениям, полученным со спутников навигационных систем.

«Скорректировать» эту информацию и тем самым «обмануть» тахограф, не удастся. Единственное, что можно сделать – повлиять на данные о скорости и показатели движения или остановки автомобиля.

Аналоговый тахограф

Если речь идет о тахографе аналоговом, сначала надо отключить электропитание. Можно установить «жучок» или тумблер, или же поступить радикально – обрезать провода. Прибор перестанет работать и фиксировать нарушения в вождении авто.

Важно помнить, что такая самодеятельность обойдется в солидный штраф. За перекалибровку прибора закон предусматривает наказание в сумме от трех тысяч рублей и выше

За переподключение устройства – тысячу рублей и больше. Плюс запрет пользоваться автомобилем.

Второй вариант обмана аналогового тахографа – выключить датчик скорости или воздействовать на его работу. Кто-то просто обрезает провода датчиков.

Кто-то ставит на них магниты, вставляет разные болты и скрепки, тем самым блокируя трос: он перестает вращаться.

Прибор не получает сигналы от датчика и «не знает», с какой скоростью движется автомобиль, и движется ли он вообще. Диск (шайба) при этом фиксирует ошибку датчика.

Это служит прямым указанием водителю отправиться в ближайшую мастерскую, где починят датчик и выполнять калибровку тахографа.

Суммы, которые придется выложить за починку прибора: три тысячи рублей и более – за перекалибровку устройства, тысяча рублей и выше – за переподключение скоростного датчика, полторы тысячи рублей и больше – за новый датчик.

Цифровой тахограф

Тахограф цифрового типа обмануть сложнее. Сделать это самостоятельно не получится. Нужны связи в мастерской, чтобы получить доступ к программатору прибора.

В отличие от аналогового прибора, вмешательство в работу цифрового скрыть не удастся. Приемник ГЛОНАСС, который встроен в устройство, постоянно фиксирует данные о скорости автомобиля. Кроме того, тахографы на грузовые автомобили имеют встроенный акселерометр: он отслеживает движение машины с точностью в сто процентов.

Вдобавок, производители авто выполняют подключение приборов по кану, а взаимная передача сведений настраивается так, что аппарат «общается» с бортовым компьютером авто. И если он выключается, могут возникнуть сбои, скорость может отображаться некорректно, а на приборной панели может возникнуть сигнал «Чек». Не получая сведения от скоростного датчика, перестанет действовать спидометр.

Ошибки, вернее, их часть, будут отражены в отчете «Событий и ошибок», который можно распечатать. Он зафиксирует отключение электропитания, и датчика скорости, а также движение без карты, превышение скоростного режима и порядка работы водителя.

На какие транспортные средства устанавливается тахограф

Универсальная конструкция бортовых самописцев позволяет устанавливать их практически на любые автомобили и другие ТС. Но для некоторых категорий транспорта оснащение контрольным устройством будет обязательным согласно закону.

Основной критерий, который определяет, нужно ли ставить тахограф – цель использования ТС. Если автомобиль или автобус эксплуатируются в личных целях, то прибор ставить не обязательно (но можно – так вы получите дополнительную информацию о режиме вожделения). Но если техника применяется коммерческой организацией, то без контрольного устройства не обойтись.

Согласно законам, тахографы обязательно ставятся на:

  • Грузовые автомобили, суммарная масса которых превышает 3,5 т (категории N2, N3)
  • Автобусы и микроавтобусы, конструкция которых предусматривает наличие 8 и более пассажирских мест, относящиеся к категориям М2, М3 (это касается также техники, задействованной для перевозки людей на пригородных и внутригородских маршрутах).
  • Грузовики, которые перевозят грузы различных классов опасности.
  • Самосвалы.
  • Краны-манипуляторы.

В список исключений попала военная техника, техника, принадлежащая силовым структурам, строительная и коммунальная спецтехника, троллейбусы и некоторые другие ТС,

Как правильно пользоваться тахографом?

Использование тахографа не требует каких-либо сверхусилий, разобраться с правилами его эксплуатации может любой человек. Главное, чтобы водители, работающие на транспортном средстве, понимали свою ответственность за соблюдение правил работы. На видео, ниже, подробно описано, как пользоваться устройством.

  1. Перед началом рейса водитель (один или оба) регистрирует свою персональную карту: вставляет ее в слот и вводит ПИН-код. После этого он указывает, каким видом деятельности занимался до активации карты – отдыхал или выполнял какие-либо рабочие задачи. С этого момента начинается отсчет его рабочего времени.
  2. В устройстве есть четыре режима деятельности водителя: «вождение«, «другие работы«, «отдых» и «готовность«. И если с вождением всё понятно – это время, проведенное непосредственно за рулем, то с остальными надо разобраться.
  3. После того, как активирована карта, начинается отсчет времени, проведенного водителем за рулем. Согласно закона, каждые 4 часа водитель должен делать остановку минимум на 15 минут для отдыха. Устройство предупреждает о наступлении времени для остановки, подавая звуковой сигнал и соответствующий текст на дисплее (после прочтения звук и текст можно отключить).
  4. Остановившись, водитель глушит двигатель и переводит рабочий режим в пункт «отдых». Тахограф отсчитывает время остановки, и если оно меньше обязательных 15 минут, не засчитает его как время отдыха. После того, как 15-минутная остановка окончена, показатель времени за рулем обнулится и начнется новый 4-часовой отсчет. В общем, хочешь-не хочешь, а отдыхать придется, даже если вроде бы еще бодр и весел.
  5. Устройство предупреждает и о превышении максимально допустимой скорости, если это превышение длится минуту или более. Звуковой и текстовый сигнал можно отключить после того, как скорость будет снижена до нормы.
  6. Водитель вручную вводит данные об изменении режима деятельности: когда меняется с напарником, когда останавливается на отдых, когда занимается рабочими вопросами. Эта информация учитывается в том числе и как соблюдение трудового законодательства.
  7. После окончания рейса водитель извлекает свою карту, нажав соответствующую кнопку. Данные записываются, и только после этого карту можно забрать.
Таблица с нормами работы и отдыха водителей
1 водитель 2 и более водителей
Норма Допускается
Максимальное время управления без перерыва 4,5 часа 4,5 часа
Минимальное время перерыва 45 минут разделение на интервалы не короче 15 минут 45 минут
Максимальное время управления в сутки 9 часов по 10 часов х 2 дня в неделю >9 часов
Максима время управления в течении недели 56 часов 90 часов в течение любых 2-х недель 56 часов
Минимальное время каждодневного отдыха 11 часов по 9 часов 3 дня в неделю, по 12 час в 2 интервала, один из которых не короче 9 часов в течение 30 час работы каждый водитель должен иметь отдых не менее 9 часов непрерывно
Минимальное время отдыха в неделю 45 часов не менее 24 часа 45 часов

Зная упрямый характер водителей дальних рейсов, в Европе давно ввели тахографы для контроля в том числе и режима работы и отдыха, что дало отличные результаты по снижению количества ДТП. Да, их тоже заставляют отдыхать.

Что это такое

Под тахографом подразумевается специальный прибор для измерения и контроля параметров движения авто. Представляет собой небольшое устройство, которое отвечает за регистрацию и сохранение самых важных показателей движения авто:

  • скорость;
  • маршрут;
  • соблюдение правил дорожного движения;
  • придерживание норм труда и отдыха.

Согласно правилам дорожного движения, водитель должен отдыхать после 4 часов непрерывного нахождения за рулём. Отдых должен длиться не менее 40 минут.

Изначально это устройство использовалось для сохранения жизни, здоровья водителей и сокращения количества аварий. Сейчас цели его использования расширились, да и сами устройства стали более функциональными. К основным функциям добавились следующие возможности:

  • фиксирование скоростного режима и определение средней скорости;
  • период работы водителя;
  • пресечение превышения скорости и усталости водителя.

На территорию стран-участников Евросоюза запрещён въезд ТС без тахографов, которые были поставлены на учёт после 16 июня 2010. Для чего нужен тахограф, мы выяснили, с этим проблем уже не должно возникать. А вот с блоком СКЗИ тахографа не всё понятно. Такой аппарат стал обязательным для всех тахографов с 13 февраля 2013 года.

Необходим такой механизм для шифровки и дешифровки информации, которая фиксируется тахографом. Работа СКЗИ основывается на цифровой подписи, выдачей которой занимается специальный удостоверяющий центр. Установка такого блока делает невозможным корректировку и удаление информации без предварительной расшифровки.

СКЗИ имеет вид небольшого блока, оборудованного входом для антенны навигации. Этот блок может вставляться внутрь всех цифровых тахографов, допущенных к использованию на территории РФ. Любые манипуляции с этим устройством запрещается проводить при отсутствии лицензии, выданной ФСБ. Когда вы знаете что такое блок СКЗИ тахографа, мы можем переходить к изучению следующих вопросов.

Из чего состоит и как работает тахограф

Хоть такие устройства и выпускаются в большом разнообразии, но их принцип работы остаётся неизменным. Даже их структура в большинстве случаев похожа:

  • датчик скорости отвечает за фиксирование скорости авто и определение расстояния, оставленного позади;
  • аккумуляторная батарея обеспечивает учёт собранной информации;
  • бортовое устройство отвечает за контроль режима работы авто, оптимальной скорости и отдыха водителя;
  • дисплей с кнопками для управления;
  • устройство для шифрования;
  • картридер, при помощи которого происходит идентификация каждого водителя;
  • устройство для вывода информации на бумагу;
  • GPRS-модуль для передачи данных на сервер.

Подключение устройства может осуществляться при помощи CAN-шин и прочих, не таких сложных методов. Как работает тахограф и из каких элементов состоит уже стало более понятно, потому можем продвигаться дальше. Нам предстоит рассмотреть существующие разновидности этого оборудования, которое с недавних пор стало обязательным для некоторых водителей.

Виды тахографов

Эти устройства выпускаются в нескольких разновидностях. В основе классификации лежат разные параметры.

  1. Круглые модели подключаются в гнездо спидометра.
  2. Приборы радиоформата монтируются в гнездо, предназначенное для автомагнитолы.
  3. Цифровые модели являются современными, надёжными и защищёнными от взлома. Информация записывается во встроенную память, к ней сложно подобраться, удалить или изменить. Любые попытки подобраться к информации будут зафиксированы и водителю придётся нести ответственность за такие действия.
  4. Аналоговые имеют электронно-механическую основу. Являются самыми первыми экземплярами, которые теперь стали устаревшими и даже запрещёнными. Такие устройства могут быть легко взломаны, потому их информация не может считаться достоверной.

Какие тахографы разрешены к установке в России

Нельзя установить на авто любой тахограф, который приглянулся. Этот прибор должен соответствовать требованиям, которые прописаны в Приказах Минтранса №36 и №348. К установке на российских авто допущены две разновидности приборов:

  1. Модели, выпущенные отечественными производителями, оснащённые блоком СКЗИ. Сюда относятся экземпляры ШТРИХ-ТахоRUS SM и VDO DTCO 3283, модель КАСБИ DT-20M и ТЦА-02НК, продукция Меркурий ТА-001 и EFAS V2 RUS, а также тахографы Drive 5 и Drive Smart.
  2. Приборы от европейских производителей, разрешённые к использованию на территории России представлены английскими VDO DTCO 1381 и SE5000, австрийскими EFAS 4.

Нормы работы и штраф за отсутствие тахографа

Нормы работы по тахографу ориентированы в первую очередь на законодательные акты, предусматривающие определенный график режима работы. Он указывает на то, что водитель не должен находиться в пути без остановки более 4 – 4,5 часа.

Норма на отдых – не менее 45 минут.

Общая продолжительность управления ТС за сутки должна составлять не более 9 часов. При этом водитель должен иметь 2 выходных дня в неделю. Что касается междугородних маршрутов, то нерабочее время в данном случае уменьшается до 9 часов.

Административное взыскание налагается на физическое лицо в виде штрафа в случае отсутствия устройства, его некорректной работы или зафиксированного нарушения. В первых двух случаях, водителю придется заплатить порядка 2 – 3 тыс. рублей. А вот работодатель, за допущение подобных нарушений может «влететь» на 7 – 10 тыс. рублей.

УЧИМСЯ СОБЛЮДАТЬ РЕЖИМ ТРУДА И ОТДЫХА ПРАКТИЧЕСКОЕ РУКОВОДСТВО ЧАСТЬ 1

Смотрите это видео на YouTube

Обязательная установка тахографа становится неизбежной. Стоит отметить, что отношение к нему у водителей и перевозчиков вовсе не однозначное. Для кого-то данное нововведение не вызывает одобрения, а кому-то оно пришлось по душе. Так или иначе, большинство европейских стран эффективно используют тахографы на протяжении многих лет, и результаты внедрения такого новшества превзошли самые смелые ожидания.

Общие сведения

Тахографы — устройства, фиксирующие параметры рейса водителя, работающего на транспортном средстве по договору найма. С их помощью контролируется его трудовой день.

Эти приборы подразделяются на более старые, аналоговые, и более современные, цифровые. В настоящее время в общем случае использование более старых моделей аналогового образца уже не допустимо.

Водитель может иметь на своем ТС лишь цифровые устройства. Можно использовать аналоговые тахографы в 2019 году лишь в одном случае, когда это устройство отвечает европейским требованиям (ЕСТР) и если сам автомобиль имеет право пересекать российскую границу.

Основные понятия

Тахограф — бортовой аппарат, устанавливаемый на грузовые автомобили, вес которых превышает 3,5 тонны и на автобусы, которые включают восемь посадочных мест и более.

Эти устройства предназначены для того, чтобы определять основные параметры данного рейса транспортного средства.

Тахограф устанавливает пройденное расстояние, фиксирует потраченное на поездку время и вычисляет скорость устройства.

Помимо этого он запоминает, сколько времени в течение суток у водителя или водителей ушло на работу и отдых. Его назначение — защита трудовых прав водителя, прибор не допускает нарушения им режима труда.

На какие типы делится по конструкции

По своей конструкции тахографы подразделяют на аналоговые и цифровые. Первые считаются менее современными устройствами и постепенно уступают место вторым.

Аналоговые тахографы по виду подобны либо спидометру, либо магнитоле. Они оснащены бумажной шайбой (диском), который помещается внутрь устройства.

Далее на этот носитель с помощью иглы самописца заносится информация о его движении в течение суток.

Цифровые тахографы по виду напоминают радиомагнитолу. В эти устройства сведения о движении машины поступают с датчиков, один из которых монтируется на КПП машины.

Это аппарат работает с помощью карты водителя. Вся доступная устройству информация заносится как на запоминающее устройство в самом тахографе, так и на помещенную в его слот карту водителя.

Оснащение транспортных средств в России новыми аналоговыми тахографами было запрещено, начиная с 2014 года.

Причина этого решения была в том, что цифровые устройства являются более современными, поэтому с того времени был взят курс на переход на них.

В то же время в дальнейшем допускалось использование транспортных средств, на которых аналоговый прибор был установлен до 2014 года.

С 2019 года такая возможность отменена. Введено требование установить новую модель тахографа и на устройства, на которых старая стояла изначально.

Законодательная база

Законодательная база по вопросу эксплуатации тахографов и замены аналоговых устройств на цифровые включает:

  • Трудовой кодекс РФ;
  • Федеральный закон №196-ФЗ «О безопасности дорожного движения»;
  • приказ Минтранса №36 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства…», принятый 13 февраля 2013 года
  • приказ Министерства транспорта «О порядке оснащения транспортных средств тахографами», принятый 21 августа 2013 году, включая изменения от 28 декабря 2015 года;
  • Кодекс об административных правонарушениях (КоАП)c.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
