Как проверить датчик коленвала: основные способы устранения

Замена датчика ДПКВ

Поскольку ДПКВ считается неремонтируемым «расходником», у начинающего пользователя возникает проблема, как заменить полупроводниковый прибор самостоятельно. В отличие от исполнительных механизмов и регуляторов системы электронного впрыска топлива, датчик подключен к системе самодиагностики бортового компьютера.

То есть, при некорректной передаче сигнала на приборной панели высвечивается ошибка Check Engine, поэтому алгоритм диагностики следующий:

визуальный осмотр и очистка по мере необходимости;
проверка мультиметром и измерение индуктивности;
диагностика осциллографом;
обучение ДПКВ средствами бортовой системы.

Признаки неисправности

Помимо нарушения динамики движения транспортного средства, признаки неисправности ДПКВ имеют вид:

скачущие обороты холостого хода;
снижение мощности ДВС и детонации;
невозможность запуска или отсутствие искры на свечах зажигания.

Перед тем, как снять датчик коленвала, следует проверить целостность проводки, наличие контакта на клеммах АКБ и ДПКВ. Проще всего в домашних условиях замерить сопротивление обмоток катушки и прочистить зубья реперного диска. Остальные способы диагностики более сложные.

Код неисправности и причины

Блок ЭБУ записывает в память ошибки, коды которых можно считать несколькими способами:

на экране бортового компьютера;
вспышками контрольной лампы Check (только для моторов класса Евро-2);
портативным сканером;
диагностической программой на планшете или ноутбуке через адаптер.

Обозначаются неисправности ДПКВ кодом ошибки 053, а причинами становятся следующие неисправности:

некорректная установка синхронизирующего диска – ВМТ поршня II либо IV цилиндра должна совпадать с прохождением 20 зуба перед выемкой;
повреждение зубьев реперного диска – сколы, раковины, каверны искажают сигнал датчика;
радиальное биение задающего диска – замена оригинальной деталью с алогичной формулой расположения зубьев;
нарушен зазор между зубом диска и датчиком – расстояние регламентируется в пределах 0,5 – 1,2 мм, может потребоваться замена крышки шестерни распредвала;
неисправность ЭБУ – проверка состояния контактов не должна выявить неисправностей;
неисправность высоковольтной цепи зажигания – сопротивление проводов с наконечниками должно быть меньше 6 кОм, они не должны замыкать на корпус мотора, сопротивление вторичных обмоток катушек зажигания должно быть меньше 13 кОм, в противном случае возможно наведение помех в канал синхронизации;
выход из строя датчика – потеря чувствительности, перемагничивание или перепутаны выводы на штекере, замена в любом из указанных случаев;
обратная полярность проводов – контакт 2 должен соединяться с клеммой 49, 1 с клеммой 48;
короткозамкнутые провода – замер сопротивления 49 – 2 и 48 – 1, пошевелить жгут для выяснения причины КЗ;
обрыв оболочки экранирующей жгута/датчика – зажигание отключить, проверить опрессовку и оболочку;
замыкание сигнального провода на бортсеть – при включенном зажигании напряжение цепи 2 – 3 и 1 – 3 должно быть около 12 В;
обрыв сигнального провода – прозвонить омметром цепи 2 – 49 и 1 – 48 отсоединенного жгута;
замыкание сигнального провода на массу – обычно изоляция повреждается крыльчаткой вентилятора, горячими патрубками ДВС, отключить зажигание, проверить сопротивление 48 и 49 цепей на массу, контактов 1 и 2 на корпус мотора;
вода внутри колодки/разъема – влага удаляется ватной палочкой, прочищаются токопроводящие элементы;
обрыв жгута от штекера – прозвонить каждый провод, если контакты подключены неверно, добавляется ошибка 023, 024 или 054.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:

Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
Изменение полярности сигнальных проводов.
Замена синхродиска и других запчастей.
Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

Подготовительный этап

Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:

набор плоских щупов,
новое устройство,
штангенциркуль,
гаечный ключ.

Очистите рабочую поверхность от грязи и масляных отложений.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.

Подключите ДПКВ к сети. Проверьте его работоспособность.

Правильно осуществить самостоятельную установку помогут следующие советы:

Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

ДПК бывают трех типов:

Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см)

Двигатель не запускается

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё…. Постоял, и стал завелся….

прошло 5-10-20 минут и всё сначала

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа

Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.

Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

мегаомметр;
сетевой трансформатор;
измеритель индуктивности;
вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

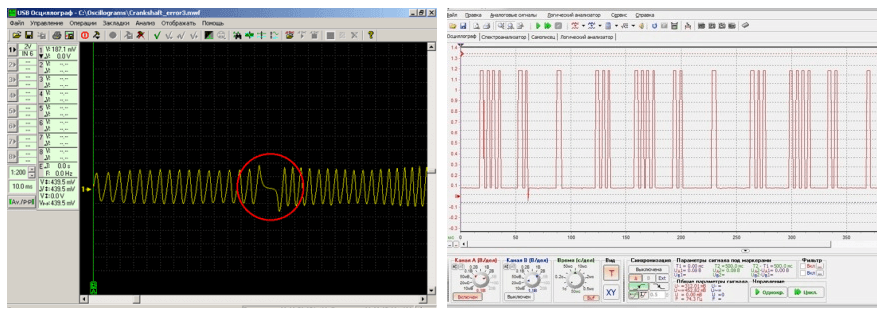

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев

С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:

Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
Запустить программу для работы с осциллографом.
Взять любой металлический предмет и помахать им перед ДПКВ.
Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.

Итоги

Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику

Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки. Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.

Принцип работы датчика коленвала

Задача ДПКВ заключается в образовании индуктивных сигналов. Это делается тремя методами, их суть одна. Проходящие рядом с датчиком зубья шкива коленвала создают импульсы тока. Ориентируясь на это, прибор фиксирует каждый поворот вала и обеспечивает синхронизацию работы топливных форсунок и зажигания в системе.

Российские автомобили, на которых стоит индуктивный ДПКВ:

«Гранта».
«Калина».
«Шевроле Нива».
«Газель Бизнес».
«Шевроле Лачетти».
«Чери Амулет».
«Ленд Ровер Фрилендер.
«Дэу Матиз».
«Фольксваген Кадди».
ВАЗ 2110.
ВАЗ 2111.
ВАЗ 2112.
ВАЗ 2115.
ВАЗ 2107.
Volvo.
Nissan.

ДПКВ управляет и другими системами и механизмами, функционирование которых так или иначе зависит от положения и частоты вращения вала. В том числе от него зависит, как будет работать распредвал или коробка-автомат (АКПП).

Угловые импульсы возникают благодаря синхронной работе датчика и диска синхронизации. Последний устроен таким образом, чтобы передавать данные о скорости вращения и положении коленвала в конкретный момент времени. Как правило, применяются диски 60-2 (58 зубцов, пропуск в 2 зубца). Показатели работы коленвала измеряются благодаря отсутствующим зубцам.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
Если с зазором все в порядке, до демонтируем устройство с авто.
Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

вольтметр, желательно цифровой;
мегаомметр;
измеритель индуктивности;
сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

ПРИНЦИП РАБОТЫ И ОСОБЕННОСТИ КОНСТРУКЦИИ ДПКВ

Как понятно из названия, ДПКВ считывает и передает информацию о текущем положении коленного вала в бортовой компьютер четырнадцатой. Исходя из этих показателей, ЭБУ определяет периодичность подачи топлива в цилиндры двигателя и момент подачи искры на свечи зажигания.

Если ДКПВ ломается, происходит полная десинхронизация . Последствия неисправности ДПКВ, из-за которых воспламенение топлива происходит не вовремя, способствуют неправильному режиму роботы силового агрегата – мотор будет дергаться либо троить, и нормальная езда станет невозможной.

На ВАЗ 2114, в зависимости от года выпуска и вида двигателя, могут устанавливаться разные датчики положения коленчатого вала. Их отличия заключаются в принципе работы: ДПКВ могут быть частотные и электромагнитные. Разберемся подробнее.

Электромагнитные (индуктивные) – внутри таких датчиков расположена металлическая часть с электромагнитом. Металлический стержень покрыт медной обмоткой. Концы проволоки выведены на поверхность корпуса датчика, к ним . При появлении рядом с намагниченным ДПКВ коленного вала, в электронный блок управления ВАЗ 2115 подается соответствующий сигнал;
Частотные – такие ДПКВ реагируют на венцовые зубья коленного вала. Частотный датчик генерирует постоянные импульсы, которые передаются к ЭБУ. В момент, когда рядом с устройством находится коленвал, частота подачи импульсов меняется, благодаря чему электронный контролер определяет текущее положение коленвала.

Поменять можно только на устройство аналогичное тому, которое уже было установлено в автомобиле. Актуальная на сегодняшний день стоимость ДПКВ варьируется в пределах от 300 до 500 рублей.

Как проверить датчик коленчатого вала

Проверка датчика коленвала на сопротивление

Самым простым, но и наименее надежным, способом проверки датчика коленчатого вала является замер его сопротивления. Проверка проводится при помощи омметра, который имеется в современном мультиметре. По результатам проверки удается выяснить сопротивление катушки индуктивности датчика.

Чтобы провести проверку мультиметром, необходимо его щупы подключить к выводам датчика. Замерив подобным образом сопротивление катушки индуктивности, надо сравнить его с идеальными показателями для датчика конкретной марки автомобиля. Если такие данные обнаружить не удалось, принято считать, что датчик исправен, если его сопротивление находится в диапазоне от 550 до 750 Ом.

Проверка ключевых параметров датчика коленчатого вала

Второй способ диагностики датчика коленчатого вала предполагает замер сразу нескольких его параметров при помощи ряда приборов:

Омметр. Замер сопротивления производится так же, как описано в инструкции выше, и полученный результат должен находиться в диапазоне от 550 до 750 Ом;
Измеритель индуктивности. С его помощью потребуется проверить индуктивность датчика, которая на работоспособном устройстве должна находиться на уровне от 200 до 400 мГн;
Вольтметр и мегаомметр. С их помощью замеряется сопротивление изоляции, которое при напряжении в 500 Вольт не должно превышать 20 МОм.

Обратите внимание, что для снятия идеальных показаний, необходимо проводить процедуру в помещении, температура в котором находится в диапазоне от 20 до 22 градусов

Важно: Если в процессе ремонта или диагностики датчика был случайно намагничен диск синхронизации, его можно размагнитить с помощью сетевого трансформатора

Проверка датчика коленвала осциллографом

В сервисных центрах для диагностики параметров датчика синхронизации используют осциллограф, который позволяет замерить стабильность характеристик. На итоговых диаграммах можно четко видеть провалы в получении сигнала, которые указывают на проблемы работы датчика или поломку зубцов синхродиска.

При установке датчика после диагностики, важно пользоваться метками, которые были сняты при его демонтаже. Также следует помнить о расстоянии в 0,5-1,5 мм между его сердечником и диском синхронизации

Устройство датчика коленвала

Коленчатый вал: это деталь (или узел в случае составного вала) сложной формы, он состоит из колен, содержащих коренные и шатунные шейки, соединяющие щеки, носок хвостовик и противовесы. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.
Датчик положения коленвала (ДПКВ): это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Индукционный1) обмотка 2) корпус 3) магнит 4) уплотнитель 5) провод 6) крепление 7) магнитопровод диск синхронизацииОптический

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

Угол поворота распредвала;
угол опережения зажигания;
объем подачи топливной смеси;
Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.
