Как снять верхнюю крышку стиральной машины на примере indesit, lg, bosch, samsung

Лицевая панель и блок управления

После снятия крышки открывается доступ к двум винтам, удерживающим переднюю панель. Они выкручиваются всё тем же способом при использовании фигурной отвёртки, удаляется винт в верхней плане над проёмом для лотка.

Далее, необходимо быть аккуратным, потому что к плате подведены провода и подключены разъёмом. Идут они к блоку управления, который расположен сзади машины со спины в левом нижнем углу. Честно говоря, это совсем неудобное место, потому что если присутствует течь воды, то со шкива она разбрызгивается в разные стороны и попадает как раз на этот блок.

Чтобы вытащить блок управления, можно просунуть руку через люк в задней стенке. Двигатель откручивается при помощи накидного рожкового ключа и головки на 10. Разъём с проводами легко снимается, надавив на стопор, точно так же легко снимается и ремень со шкива, так как он не имеет ручейков.

Тут же над двигателем расположен ТЭН. Он вставлен в бак и прижат гайкой на 8, отверстие уплотняется специальной манжетой. Предварительно следует аккуратно снять фишки, подводящие питание к спирали, и провода, идущие к термодатчику.

Дополнительные устройства

В конструкции стиральной машины имеется воронка для набора воды в бак и прессостат, контролирующий уровень воды. Чтобы демонтировать барабан, прежде следует удалить эти компоненты.

Прессостат закреплён при помощи пластмассового зажима и удерживается в прорезе на боковой стенке. К нему присоединён шланг диаметром 8 мм при помощи самозажимного хомута, идущего от бака.

Чтобы вытащить заливную воронку из стиралки, необходимо первым делом отвинтить заднюю крышку, которая центрирует заливное входное отверстие для воды. Тут же подходят тонкие провода от блока управления, которые управляют клапанами подачи воды. От воронки идёт гофрированный шланг, прикреплённый к ней при помощи резиновой петли.

Как разобрать агрегат самостоятельно: пошаговая инструкция

Чтобы правильно разобрать стиральную машину Samsung, рекомендуем соблюдать следующую очередность действий. Начинать процесс нужно со снятия верхней крышки, для чего нужно взять отвертку и открутить два самореза, расположенных сзади машинки. Затем аккуратно сдвиньте крышку немного вперед и снимите ее с корпуса. Если вам нужно осмотреть шкив и ременной привод мотора, просто потяните противовес на себя.

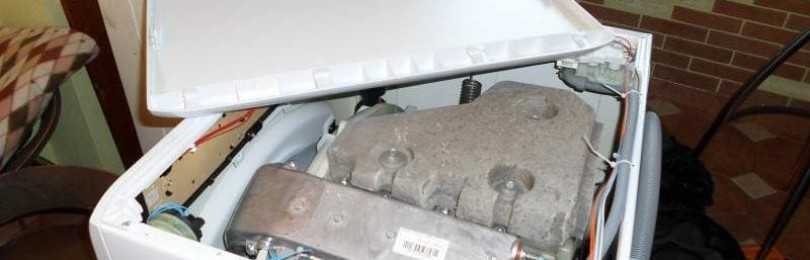

Стиральную машину начинают разбирать с верхней крышки

Следующий шаг – демонтаж лотка для моющих средств. Откройте контейнер, надавите на блокировочный фиксатор и потяните отсек на себя так, как вынимаете его для чистки. Немного сложнее снять манжету – резиновый уплотнитель барабана. Помогая себе отверткой, аккуратно отсоедините фиксационное кольцо и снимите его с манжеты. Выполняйте процедуру не спеша, чтобы случайно не повредить резину. Далее заверните резиновую деталь внутрь барабана.

Снять нижнюю панель, под которой находится сливной шланг и фильтр, несложно. В машинках Samsung деталь фиксируется на защелках, поэтому ее нужно просто отсоединить от корпуса. В результате становится доступен сливной насос. Чтобы его достать, потребуется снять хомуты с помощью плоскогубцев и открутить несколько винтов фигурной отверткой.

Дальше переходите к приборной панели, под которой размещен электронный блок управления. Чтобы снять деталь, нужно выкрутить саморезы, расположенные в нише дозатора для моющих средств и с противоположной стороны панели. Затем отстегните защелки и отделите блок управления от корпуса машинки. Деталь можно оставить висеть на проводах или же положить на верхнюю часть агрегата, но лучше все же отключить ее от проводов и убрать в сторону.

Панель управления можно оставить при разборке в висячем положении

После вышеуказанных манипуляций принимайтесь за демонтаж фасадной поверхности. Как снять переднюю панель стиральной машины Samsung? Для этого достаточно выкрутить крепления и легким движением отделить панель от корпуса.

Чтобы снять заднюю панель, открутите сзади 4 болта и уберите деталь в сторону. Теперь нужно отсоединить все шланги, которые прикреплены к баку агрегата: заливной и сливной, а также трубки, ведущие к прессостату и отсеку для моющих средств. Воспользуйтесь отверткой, чтобы предварительно снять хомуты.

Дальше следует заняться трубчатым электронагревателем (ТЭНом): демонтировать или просто отсоединить от проводов. Обычно нагревательный элемент находится в нижней части бака под барабаном. Если нужна замена ТЭНа, выкрутите гайки и полностью достаньте его из гнезда. На данном этапе также отсоедините провода от мотора. Контактов достаточно много, поэтому нужно сфотографировать или записать последовательность соединений, чтобы ничего не перепутать при сборке.

Чтобы демонтировать ТЭН полностью, необходимо открутить крепеж посредине и аккуратно потянуть нагреватель на себя

Также нужно снять противовесы, которые находятся сверху и снизу бака. Открутите болты подходящим по размеру ключом и отложите грузы подальше.

Теперь переходите к более сложному процессу – выемке бака. Данную работу лучше выполнять не одному, а с помощником. Для начала открутите болты, которыми амортизаторы крепятся к баку, и отсоедините их. Вместе с ассистентом медленно и аккуратно снимите деталь с пружин и извлеките наружу. Дальше нужно отделить от бака двигатель. Сначала отсоедините приводной ремень, затем выкрутите болты, удерживающие мотор, и снимите его. В завершение демонтируйте шкив.

Так выглядит разобранный бак стиральной машины

Для замены подшипников в барабане необходимо разобрать бак. Задача усложниться, если деталь окажется неразборной. В таком случае придется распилить его, выполнить ремонт подшипников, герметизировать стыки и склеить части между собой или же соединить их при помощи болтов и гаек.

В стиральных машинах с разборным баком, например, в модели Samsung Diamond на 6 кг, выполнить замену гораздо проще: две половины бака могут скрепляться стяжными болтами или защелками, которые нужно просто рассоединить. Затем можно достать барабан, на котором находятся подшипники. Чтобы демонтировать подшипниковый узел, аккуратно выбейте металлические кольца при помощи молотка и долота.

Снимая детали одну за другой, вы сможете без труда разобрать стиральную машину и добраться до узлов, требующих ремонта. Собирать технику нужно в обратном порядке, не пропуская ни одного из указанных этапов.

Как снять верхнюю крышку на стиральных машинах Аристон

Как и любая другая современная модель стиральной машины, Аристон с определенной периодичностью может ломаться. Хотя стиральные машины данной марки считаются наиболее надежными и долговечными, но и они не застрахованы от появления различного рода неполадок. Это происходит из-за износа отдельных узлов, либо отсутствия должного ухода или несоблюдения требований эксплуатации. Из данной статьи Вы узнаете, как снять верхнюю крышку стиральной машины Аристон.

В каких случаях требуется демонтаж верхней крышки?

В зависимости от вида неисправностей, иногда достаточно только снять верхнюю крышку для предварительной оценки состояния машинки внутри и последующего несложного ремонта.

К таким видам ремонта можно отнести:

разблокировку замка заклинившей ручки люка, если нет иной возможности открыть ее снаружи;
замена подшипников и сальников;
выход из строя водозаборного (заливного) клапана.

Методы устранения неисправностей стиральной машины в домашних условиях

Есть несколько путей решения проблемы обнаружения поломок и устранения неисправностей:

Вызвать мастера, который все хлопоты, связанные с разборкой стиральной машинки возьмет на себя. Он проведет диагностику, выявит поломку, и проведет необходимый ремонт. Однако следует понимать, что работы мастера могут стоить больших денег, иногда превышающих 50 процентов стоимости самой машинки.
Самый простой, но в то же время дорогой вариант – заменить стиральную машинку новой.
Несложный ремонт подобной бытовой техники может быть под силу любому хозяину, который не боится держать отвертку в руке. Достаточно следовать инструкции для снятия верхней крышки, которая будет представлена в статье ниже.

Предварительные этапы проведения ремонтных работ

Если принято решение произвести осмотр и устранить поломки стиральной машинки самостоятельно, то приступая к любым ремонтным работам, никогда не стоит забывать о технике безопасности. Основными обязательными этапами, предшествующими снятию верхней крышки стиральной машины должны быть следующие действия:

нужно обесточить бытовую технику, вынув вилку из розетки;
перекрыть доступ воды к шлангу – закрыть соответствующий вентиль. Если планируются сложные ремонтные работы, лучше сразу слить остатки воды, выкрутив заглушку, расположенную в нижней панели машинки, отсоединить сливной шланг от канализации, а шланг подачи воды от водопровода;
обеспечить беспрепятственный доступ со всех четырех сторон к стиральной машинке. Нужно отодвинуть ее от стены, если она располагается в ванной, либо выдвинуть из специального шкафа-модуля, если она встраивается в кухонный гарнитур. Это необходимой для того, чтобы иметь возможность дотянуться до креплений с обратной стороны машинки;
достать необходимый инструмент. В данном случае потребуется только крестовая и прямая отвертки;
подготовить тазик и старые полотенца для удаления остатков воды.

Инструкция для снятия верхней крышки со стиральной машины Аристон

Приступая к этапу отсоединения верхней крышки, нужно учитывать, как загружается белье в стиральную машину. Имеется в виду фронтальная (горизонтальная) или вертикальная загрузка. Соответственно, у таких модификаций различаются и способы крепления. Это обусловлено конструкцией стиральных машин, в том числе и Аристон. А также невозможностью закрепления верхней крышки в моделях с вертикальной загрузкой аналогично моделям с горизонтальной.

Пошаговая инструкция по снятию верхней крышки у машинок Аристон с фронтальной загрузкой

Для начала рассмотрим, как снять верхнюю крышку у машины Аристон с горизонтальной загрузкой:

с обратной стороны, в верхней ее части, выкручиваются все имеющиеся саморезы. Их количество может отличаться, в зависимости от конкретной модели машинок Аристон, обычно их два

Очень важно не потерять их в процессе работ. Поэтому предварительно подготовить место для их сохранения до момента установки крышки обратно; необходимо, чтобы крепления вышли из пазов, поэтому верхняя крышка немного сдвигается в сторону задней стенки и приподнимается по направлению вверх

Итак, крышка снята, и можно приступать к дальнейшему ремонту.

Замена подшипника: порядок действий

Чтобы добраться до подшипников, нужно разобрать корпус стиральной машины и снять почти все детали.

Демонтаж деталей

Для того чтобы снять верхнюю крышку стиральной машины, нужно открутить два болта, закрепляющих ее с задней стороны. Панель немного сдвигают назад и поднимают вверх. В некоторых моделях стиральных машин Indesit передняя часть крышки крепится на пластиковых защелках. Снять деталь с таких защелок можно, если сделать несколько легких ударов по крышке в направлении от себя.

Чтобы демонтировать приборную панель, нужно вынуть отсек для моющих средств, прижав фиксатор в центре. В образовавшейся нише следует открутить несколько болтов, фиксирующих приборную панель. Ее снимают с защелок и, отсоединив провода, убирают в сторону.

Демонтировать заднюю панель несложно – нужно открутить шесть болтов с задней стенки и убрать ее в сторону. Ремень, соединяющий шкив с двигателем, может помешать при дальнейших манипуляциях, поэтому его следует аккуратно снять.

В верхней части стиральной машины расположены: противовес, патрубок, соединяющий отсек для порошка с баком, клапан забора воды и его контакты, а также прессостат, его трубка и контакты. Все эти детали следует снять.

Прежде чем снять переднюю панель, нужно удалить из нее дверцу люка и резиновый уплотнитель. Начинают демонтаж с манжеты – ее отгибают при помощи отвертки и аккуратно убирают. Дверцу снимают, открутив несколько болтов, которые держат петлю.

Для того чтобы снять переднюю панель, достаточно открутить болты, которые ее фиксируют.

В нижней части установки нужно демонтировать электродвигатель, ТЭН, противовес, сливной патрубок и амортизаторы. С двигателя нужно снять фишку питания и провод заземления, а затем открутить крепящие его болты. Также отсоединяют проводку ТЭНа.

Чтобы добраться до амортизаторов и сливного патрубка, нужно положить стиральную машину на бок. При помощи пассатижей снимают хомут и отсоединяют сливной патрубок от насоса. Затем откручивают амортизаторы.

После демонтажа всех деталей остается только вынуть бак. Разборная деталь будет состоять из двух частей, скрепленных болтами по окружности. Цельный бак вы можете увидеть на фото внизу.

Барабан стиральной машины вращается при помощи вала, который проходит сквозь его заднюю стенку через подшипник, затем выходит через бак и снаружи соединяется со шкивом. Чтобы добраться до подшипника, шкив нужно отсоединить. Лучше воспользоваться шестигранным ключом типа «звезда» размера Т40 и ослабить болт, постепенно расшатывая его. Если деталь не поддается, ее сбрызгивают средством WD-40.

Чтобы добраться до барабана и расположенных в нем подшипников, нужно разобрать бак. В разборной детали просто раскручивают болты, а цельный бак нужно распилить так, как указано на фото снизу.

Затем раскручивают болты, прикрепляющие барабан к баку, отстегивают защелки и снимают стенку бака. Теперь можно приступать к замене подшипников в барабане.

Замена подшипников

Как поменять подшипник? Сначала нужно вынуть из гнезда старый сальник, затем выбить металлические шайбы. Начинают с внешнего подшипника, большего по размеру. Барабан укладывают отверстием люка вниз, устанавливают долото на внешний ободок металлического кольца и ударяют по нему молотком. Внутренний подшипник удаляют тем же способом.

Освободившиеся гнезда очищают от грязи и ржавчины, обрабатывают средством WD-40 и смазкой. Новые детали вбивают на свое место, ударяя только по внешнему краю. Подшипники должны до упора войти в гнезда.

Снимаем бак стиральной машины LG

Машинка уже готова к снятию бака, и приступить к этому нам мешает лишь одно: амортизаторы самого бака. Прежде, чем снимать бак, нужно открутить амортизаторы, использовав гаечный ключ, и уже снять непосредственно бак с пружин. На большинстве моделей стиральных машин LG снятие бака не подразумевает предварительного демонтажа электродвигателя, а потому процессы эти приходится объединять.

Итак, сняв бак с пружин и получив полный доступ к нему, нам нужно снять и двигатель. Перед тем, как сделать это, нужно снять ремень с бака, а также демонтировать амортизаторы. После этого можно снять двигатель, открутив несколько гаек, крепящих его. Не пренебрегая фотосъемкой, сделав всё, что требовалось, соберите машинку вновь

Вы разбирали стиральную машину не просто так, не правда ли? У вас была конкретная цель, выполнив которую вам требуется сделать обратное – собрать стиральную машину, которую еще недавно вы так старательно разбирали, следуя нашим советам. Помните, как в начале статьи мы настоятельно рекомендовали делать фото или видео? Если вы вняли этому совету, собрать машинку не составит для вас труда: достаточно будет лишь воспроизвести все действия в обратном порядке. Voila!

Еще раз заметим: всё, что вы делаете со своей любимой и неповторимой бытовой техникой, вы делаете на свой страх и риск. Сегодня мы выяснили, как производить разборку стиральных машин LG. Будем надеяться, что наши советы стали для вас хоть сколько-нибудь полезными.

Тонкости разборки машинок разных брендов

Стиральные машинки, изготовленные разными производителями, в целом похожи и выполняют одинаковый набор базовых функций. Однако в конструкции агрегатов и расположении внутренних рабочих деталей имеются существенные различия.

У многих популярных моделей стиралок ТЭН располагается впереди. Чтобы до него добраться, понадобится просто снять фронтальную крышку и аккуратно извлечь деталь для последующего ремонта, замены или чистки

Для корректной разборки очень важно знать специфические уникальные особенности модели, подлежащей ремонту. Тогда работа пройдет легко и в зону неисправности удастся проникнуть без всяких проблем

Шаги разборки машинок Samsung

Бытовые стиральные машинки Самсунг разбираются довольно легко. Емкость для загрузки порошка располагается удобно и держится всего на двух саморезах. Рабочий ТЭН находится внизу бака непосредственно под передней крышкой и добраться до него не составляет никакого труда.

Если у стиралки Самсунг не открывается дверь, проблему следует искать в модуле управления. Справиться самостоятельно с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам из сервисного центра

Подробно с выполнением ремонта стиральных машинок марки Самсунг ознакомит пошаговое руководство, которое приведено в рекомендуемой нами статье.

Нюансы починки моделей от Ariston

В изделиях Аристон наиболее часто выходят из строя подшипники и сальники бака. Конструкция модели продумана таким образом, что починке этот узел не подлежит. Но для умелых и опытных домашних мастеров преград не существует.

Чтобы заменить сальник, цельный бак развальцовывают или распиливают ручной пилой. Иного способа для восстановления деталей не предусмотрено, кроме, разумеется, покупки нового бака и установки его в фирменном сервисном центре компании.

Испортившийся двигатель в технике Аристон – нередкое явление. Для починки нужно выкрутить болты, снять заднюю часть корпуса, а потом извлечь узел. Если после диагностики выяснится, что элемент не подлежит ремонту, придется купить новый и установить на место старого

Модели стиралок марки Аристон последнего поколения оборудованы устройствами самодиагностики, что существенно ускоряет процесс поиска поломки. Коды неисправностей и ошибок в работе высвечиваются на табло, оповещающем о возникшей или назревающей проблеме. Их расшифровка поможет понять, что и как следует ремонтировать.

Порядок разборки стиралок Atlant

Приборы бренда Атлант практично сконструированы и подлежат ремонту. В самом начале разборки необходимо снять противовес, а потом удалить внешнюю управляющую панель. Барабан в этих моделях состоит из двух половинок, стянутых болтами, поэтому любые рабочие детали заменить можно в два счета.

Модели от компании Атлант имеют встроенную систему самодиагностики. В случае возникновения неисправностей электроника выводит на дисплей соответствующую информацию. Хозяева могут прочесть сообщение, свериться с документацией и определить способ устранения неполадки

Специфика машинок марки Electrolux

Машинки Электролюкс очень надежны и довольно редко ломаются. С десяткой лидирующих по продажам стиралок Electrolux познакомит составленный нами рейтинг. Фасадная панель снимается элементарно и сразу же открывает доступ ко всем основным узлам и деталям.

На отдельных съемных опорах размещаются рабочие подшипники и сальники. Для их замены полностью разбирать барабан не требуется.

Если в стиралке Электролюкс не крутится рабочий барабан, скорее всего, повредились щетки, ремень привода, двигатель или плата управления. Искать неполадку можно самостоятельно, но мастера из сервисного центра сделают это быстрее и на самом высоком профессиональном уровне

Особенности стиральной техники марки LG

Бытовая стиральная техника LG отличается сложной конструкцией. Чтобы снять фронтальную панель, придется сначала отверткой выкрутить гайки, надежно фиксирующие крышку люка. Затем предстоит аккуратно убрать винт, крепко стягивающий хомут для удержания манжеты.

Чтобы проще было справиться с разборкой стиральной техники, можно наглядно изучить конструкционные особенности агрегата, рассмотрев эту схему

Затем понадобится удалить находящийся сверху утяжелитель и только после этого аккуратно извлечь подлежащий ремонту или замене бак.

Южнокорейский производитель снабжает свои новые модели системой самодиагностики. Расшифровка кодов ошибок поможет оперативно и безошибочно определить, что нужно менять и где ремонтировать. Позволит сразу решить, стоит ли производить ремонт своими руками или лучше обратиться в мастерскую.

Начальный этап

Что дальше? А дальше нам нужно будет решить вопрос с рабочим местом, а именно где мы будем разбирать стиральную машину и раскладывать разобранные детали, чтобы ничего нужного не потерять. Идеальное место – это мастерская, ну или хотя бы сарай или гараж. Если ни того, ни другого, ни третьего нет, то придется разбирать машину прямо в квартире, только нужно как следует подготовить место.

Освободите участок пола 2х2 метра от ковров и других элементов обстановки.
Застелите участок пола тряпками и газетами.
Отключите стиральную машину и перетащите ее на место разборки.
Выньте кюветку для порошка и уберите ее в сторону.
Своими руками выкрутите мусорный фильтр и слейте остатки воды из бака. Уберите фильтр в сторону.

Инструменты, место работы и машина Индезит подготовлены, можно начинать разбор. Сначала снимем верхнюю часть корпуса машины, а именно крышку. Сзади в правом и левом верхних углах стиралки есть два самореза, их надо выкрутить крестовой отверткой. Затем сдвигаем крышку на себя назад и поднимаем вверх.

Далее своими руками уберем крышку сервисного люка. Он располагается на задней стенке стиралки Индезит, для этого необходимо будет выкрутить 6 саморезов, которые его держат.

Как добраться до бака?

Открыв сервисный люк и верхнюю крышку, мы сразу получаем доступ к некоторым деталям стиральной машины, этим необходимо воспользоваться.

Снимаем со шкива ремень. Для этого нужно одной рукой браться за шкив барабана, другой за ремень, и крутить шкив – ремень «спрыгнет».

Осматриваем заднюю стенку бака, которая находится непосредственно за шкивом. Если на ней видны следы масла, ржавые потеки, значит, подшипники точно разбило и потребуется полная разборка машины, чтобы их поменять.

Стаскиваем с контактов тэна и датчика температуры провода, выкручиваем центральную гайку и аккуратно вытаскиваем тэн

Можно тэн пока оставить в баке, но тогда нужно проявлять повышенную осторожность при разборе, чтобы не отломить один из торчащих контактов.

Убираем провода с фишками с двигателя стиральной машины. Берем вороток и головку на 10 мм, либо длинный торцевой ключ на 10 мм и откручиваем два болта, которые крепят мотор

Снимаем двигатель и убираем его в сторону.
Переходим наверх. Над верхней стенкой бака закреплен на три болта тяжелый противовес, его нужно снять. Берем тот же самый торцевой ключ и откручиваем своими руками эти болты, а затем сдергиваем противовес и убираем его в сторону. Будьте аккуратны, осуществляя разбор, не уроните противовес себе на ногу.

Бак у нас уже практически свободен, остались мелочи, например, снять панель управления. Сначала выкручиваем крепежные элементы, находящиеся возле ниши для порошкоприемника. Затем выкручиваем еще один шуруп из левого переднего угла корпуса. Теперь панель управления удерживают только относительно слабые защелки.

Тянем панель вверх, и она у нас благополучно из защелок выскакивает. В данном случае у мастеров лишь одно пожелание – не тяните панель слишком резко, иначе оторвете провода и добавите стиральной машине Индезит неисправностей. Отсоединяем провода, идущие на впускной клапан и убираем панель управления в сторону, пусть она повисит у нас с краю на оставшихся проводах.

Принимаемся за манжету люка. Эта большая резинка закреплена с помощью специального хомута, его нужно снять, не проткнув манжету. Что делаем?

Находим хомут манжеты.
Аккуратно подцепляем его плоской отверткой.
Проходим по кругу и находим крепление.
Откручиваем крепление и снимаем хомут.
Заправляем манжету поглубже в корпус машины.

Как снять крышку машинки с вертикальной загрузкой

Специалисты отмечают, что машинку с вертикальной загрузкой проще разобрать, чем с фронтальной. Потребуется с помощью отвертки поддеть крышку с двух сторон и потянуть вверх

Затем наклонить деталь к себе и осторожно снять. Обычно с этим не возникает трудностей

Если требуется более полный ремонт, потребуется убирать и другие элементы стиральной машинки Индезит. Нужно придерживаться определённого порядка действий.

Инструкция:

Нужно открутить винты и убрать шайбы, которые используются для заземления корпуса.
Следует отогнуть стенку внизу, осторожно сдвинув её вертикально к полу.
Теперь можно убрать боковую панель – сначала одну, потом и вторую.
Чтобы демонтировать переднюю панель, следует открутить винты. До этого к ним не было доступа.. Чтобы собрать машинку, нужно действовать в обратном порядке

Главное, следить за тем, чтобы все винты были вкручены

Чтобы собрать машинку, нужно действовать в обратном порядке. Главное, следить за тем, чтобы все винты были вкручены.

Разобрать технику с вертикальной или фронтальной загрузкой несложно, поэтому нередко люди могут справиться самостоятельно

Важно тщательно соблюдать инструкцию и осторожно обращаться с прибором. Только в этом случае не придётся переживать о том, что прибор Индезит не будет полноценно работать
