Загорелась лампа абс: почему это случилось и что теперь делать

Активные датчики скорости вращения колеса

Активные датчики работают совершенно по-другому, хотя они также взаимодействуют с диском, расположенным на колесе. Здесь, однако, мы имеем дело с многополярным магнитным кольцом, на поверхности которого имеются магнитные поля. Его можно визуализировать как колесо рулетки, на котором вместо черных и красных полей с числами у нас есть полярные поля N и S. В датчике, взаимодействующем с таким кольцом, есть полупроводниковые элементы, которые распознают изменяющееся магнитное поле, создаваемое кольцо. Это создает сигнал, который читается контроллером.

Датчики, использующие эффект Холла, являются более новым и определенно более популярным решением, так же как и датчик положения коленчатого вала. Здесь для взаимодействия с датчиком используются активный датчик с магнитом и импульсный экран. Когда колесо вращается, возникает небольшое напряжение и изменение магнитного поля, и эта информация поступает на контроллер. Датчики этих типов допускают больший зазор между циферблатом и датчиком.

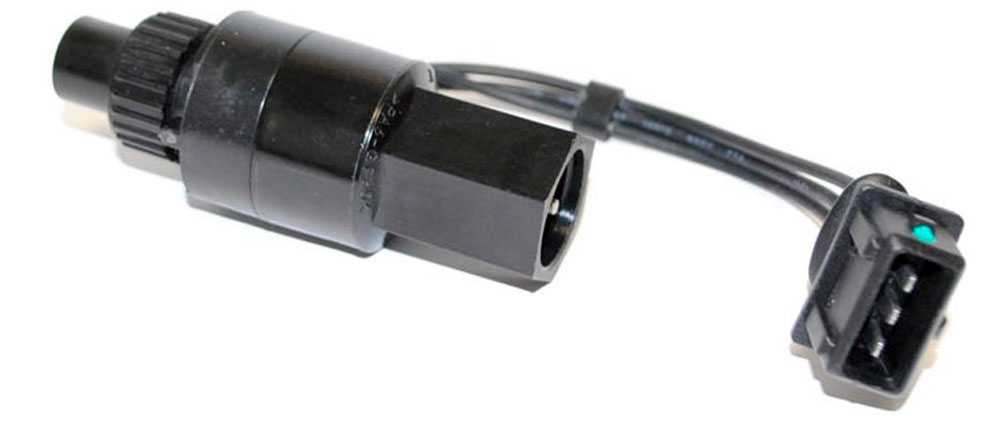

Меняем датчик скорости на ВАЗ-2115 своими руками

В процессе эксплуатации автомобиля периодически из строя могут выходить те или иные детали. Не является здесь исключением и датчик скорости. Проблемы с его работой на «пятнашке», конечно, не самая распространенная поломка, однако все-таки они случаются. О неисправности можно узнать благодаря бортовому компьютеру. В частности:

код Р0500 сигнализирует об отсутствии поступления информации с датчика скорости;
код Р0503 – о прерывающемся сигнале.

Помимо этого, есть еще определенные признаки, по которым можно понять, что проблемы именно с этим узлом автомобиля. К ним, в частности, относятся неустойчивая работа спидометра или его полное «умирание», снижение мощности двигателя и повышенный расход топлива

Обратите также внимание и на обороты двигателя. При проблемах с датчиком скорости они плавают на холостом ходу

Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке».

Конечно, приведенные выше причины не всегда указывают на проблемы с датчиком скорости, однако специалисты рекомендуют проверять его при такой симптоматике одним из первых. Соответственно, нужно знать, где именно искать проблемную деталь.

В «пятнашке» датчик скорости расположен на задней стороне коробки передач, возле дифференциала. Перед тем как приступать непосредственно к демонтажу, сперва убедитесь, что все провода целые, и нет никаких обрывов.

Заодно проверьте также и их фиксацию. Если здесь все в порядке, значит, отключаем аккумуляторную батарею и приступаем к снятию датчика. Для этого нужно взять минимальный набор инструментов:

отвертки – фигурная и плоская;
плоскогубцы;
гаечные ключи – на 10 и 21.

Для того чтобы процесс замены был более удобным, рекомендуется снять адсорбер. Сделать это несложно. Нужно просто открутить соответствующие гайки и отвести адсорбер в сторону. Сама процедура займет очень мало времени, зато существенно облегчит доступ к датчику. Далее зажимаем фиксатор, после чего снимаем колодку с проводами.

Теперь можно приступать и к снятию самого датчика. Его нужно поворачивать против часовой стрелки до тех пор, пока устройство не будет выкрученным. Затем вынимаем его полностью, используя для этого ключ на 21. Осталось только очистить место, где был датчик, от грязи, и можно приступать к установке нового.

Работать здесь нужно довольно аккуратно. Все дело в том, что корпус датчика изготовлен из пластмассы. Соответственно, он не очень устойчив к серьезному механическому воздействию, и при чрезмерном усилии может попросту сломаться в руках. Далее установите устройство таким образом, чтобы пазы ДС и втулки точно совпали. В ином случае датчик не удастся правильно посадить на место и зафиксировать. Если все сделано правильно, можно приступать к финальному этапу. То есть осталось только лишь надежно зафиксировать датчик. Особо усердствовать здесь не нужно. Достаточно просто закрутить устройство по часовой стрелке до появления первого серьезного сопротивления. Сильно зажимать не нужно, поскольку риск сломать новый, довольно хрупкий прибор весьма высок.

Кстати, если вы сомневаетесь в том, что первопричиной проблем, возникших в работе автомобиля, является именно датчик скорости, то рекомендуется провести небольшую проверку, и только после этого отправляться покупать новый, если, конечно, будет нужно. Суть данного метода проста. Просто попросите у кого-то из приятелей одолжить вам заведомо работоспособный датчик и установите его на свое авто. Если проблемы исчезли, значит, нужно покупать новый. Однако бывает и так, что никаких изменений в лучшую сторону так и не произошло. Это означает, что следует продолжить поиск первопричины проблемы.

Как видим, в процедуре замены датчика скорости на вазовской «пятнашке» действительно нет ничего сложного. Даже если вы раньше никогда этого не делали, вся работа вряд ли займет более 30 минут. При этом не стоит забывать о сэкономленных средствах, которые пришлось бы выложить из своего кармана при визите на автосервис. Ну и удовлетворение от удачно проделанной своими руками работы – также немаловажный момент для любого мужчины.

В каких случаях требуется замена

Осуществив диагностику и убедившись в непригодности прибора, следует приступить к его замене. Для этого изначально выбирают новый ДСА

Важно во время приобретения обратить внимание на его качество

Эксперты советуют отдать предпочтение европейским или отечественным изделиям. Что касается китайских компаний, по их мнению, им лучше не доверять в этом вопросе.

Отечественные приборы изготовлены из высококачественных материалов, также на всех контактах имеется лак, продлевающий срок эксплуатации всему прибору. Это осуществляется за счёт сведения к минимуму неблагоприятного воздействия окружающей среды на контакты.

Помимо этого, важно, чтобы хвостовики были металлические, а не пластиковые, которые быстро изнашиваются, особенно при агрессивном типе езды и высоком скоростном режиме. Облегчит процесс замены установка транспортного средства на яму или подъем с помощью специального оборудования

Определить месторасположение скоростного датчика можно благодаря обращению к руководству по эксплуатации опредёленного автомобиля. Далее следует прибегнуть к таким действиям:

Облегчит процесс замены установка транспортного средства на яму или подъем с помощью специального оборудования. Определить месторасположение скоростного датчика можно благодаря обращению к руководству по эксплуатации опредёленного автомобиля. Далее следует прибегнуть к таким действиям:

Когда прибор обнаружен, его очищают от загрязнения, перед этим выключается зажигание или отсоединяются клеммы с аккумулятора.
Датчик откручивается. Не стоит сильно давить на него, поэтому если сразу не получилось снять, лучше выполнить обработку соединения WD-40 и подождать.
Успешно демонтировав датчик, нужно установить новый, соединить его разъемы и подключить питание на аккумуляторе.

Чтобы предотвратить поломку прибора, эксперты рекомендуют воспользоваться следующими советами:

Периодически следует обрабатывать тросик с помощью машинного масла, закачиваемого под оплетку шприцом.
Пластиковый хвостовик нужно плотно крепить, дабы избежать разбалтывания во время езды.
Иногда осуществлять очистку контактов прибора.

Своевременные мероприятия помогут предотвратить поломку ДСА, что приводит к необходимости его замены. Удачи и отличной скорости на дороге!

Проверка работоспособности

Перед тем, как проверить датчик скорости специалисты настоятельно советуют узнать о поступлении в контакты напряжения. Так как работа прибора основана на эффекте Холла, контакт, который передаёт импульсы, может проверяться только во время кручения, когда отсутствует напряжение. Проверяя его значение мультиметром, оно должно составить 0,5-10 В.

Водитель самостоятельно может протестировать датчик, прибегая к определённым методам, которых всего три:

Прибор предварительно демонтируется в условиях выключенного зажигания, иначе существует большая вероятность порчи контакта. Далее используется цифровой мультиметр, позволяющий определить контакт, через который осуществляется импульсная передача. Плюсовой щуп замыкают на ДСА, а минусовой присоединяют к корпусу транспортного средства. Затем ось ДСА слегка начинают вращать, при этом на мультиметре будет указываться небольшое напряжение, возрастающее параллельно со скоростью вращения.
Данный метод не предусматривает снятие ДС, но необходимо иметь под рукой домкрат, с помощью которого будет поднято одно ведущее колесо машины. После чего щупы мультиметра следует замыкать с контактами датчика и начать вращение колеса рукой. На устройстве должна появиться информация о напряжении в контактах. При отсутствии показаний, принято считать о неисправности датчика.
Этот способ используют при отсутствии мультиметра. Вместо него берут контрольную лампу 12 В, сама процедура проверки идентична второму методу. Исправность датчика показывает загоревшаяся лампочка, что происходит во время вращения колеса.

Прибегая к последним двум методам, водителю стоит осуществить проверку также привода прибора. Его необходимо найти на ощупь, и выполняя вращение колеса оценить стабильность его вращения.

Когда нужна проверка

Проверка ДС необходима при следующих симптомах:

нестабильная работа двигателя на ХХ;
скорость перемещения машины показывается некорректно;
в обычном режиме эксплуатации автомобиль потребляет больше горючего;
спидометр не показывает информацию (при полном выходе из строя);
ухудшение динамики разгона;
появление информации об ошибке на центральном дисплее.

Эти признаки могут указывать и на другие поломки, к примеру, связанные с топливной или воздушной системами.

Поэтому перед вынесением окончательного «вердикта» датчик скорости нужно проверить, а уже при подтверждении неисправности проводить замену.

Самостоятельное тестирование

Каждый владелец автомобиля должен знать, как проверить датчик скорости. Есть три возможных способа установить его исправность. Перед началом диагностики следует определить, выдает ли датчик 12 В, поскольку основной принцип работы ДВС основан на эффекте Холла, состояние контактов осуществляется исключительно при вращении. Показатели напряжения датчика в рабочем состоянии должны находиться в пределах 0,5-10 В.1. Проверка вольтметром. ДСА нужно снять и установит, за что отвечает каждая клемма. Один контакт вольтметра следует присоединить к клемме, выводящей импульсные сигналы, а второй — подвести к проводу заземления. Датчик необходимо вращать и в это время смотреть на показатели напряжения. Чем интенсивнее вращается датчик, тем больше будут показатели.2. Необходимо отсоединить импульсный провод, который определяется специальным контроллером, и поднять колесо для вращения домкратом, чтобы оно не касалось земли. Присоединить контрольный провод «Сигнал», если показатель «-«, тогда датчик скорости исправен. Заменить контрольку в данном способе может провод с лампочкой.3. Чтобы определить работу датчика, не обязательно снимать его с машины, для этого можно приподнять ее, как в предыдущем способе. Далее вольтметр соединить с контактами датчика, прибор при вращении колеса покажет показатели напряжения. Если вольтметр показывает напряжение и частоту в Гц, это указывает на то, что ДС работает.

Скоростной идентификатор в конструкции автомобиля

Ремонт любого рода или замена датчика скорости – процедура несложная, но требующая чёткого понимания его устройства в конструкции автомобиля. Не зная подобную информацию, ответить на вопросы по типу:

Как проверить датчик скорости на правильность функционирования?
Где находится датчик скорости?
Как снять датчик скорости?
Какова схема подключения датчика скорости?
Как заменить датчик скорости?

и многие другие будет невозможно.

Для начала повторимся, что расположение датчика скорости практически на всех автомобилях предполагает его вмонтирование в привод спидометра (нередко называемый приводом датчика). Зачастую чтобы найти скоростной идентификатор достаточно найти провод, идущий от одного из передних колёс, и проследовать до места его следующего подключения. Устройство, к которому он подошёл, и есть датчик скорости, который нередко располагается на КПП. Выглядит деталь практически всегда аналогично представленным ниже изображениям:

Ответив на вопрос о том, где расположен идентификатор, можно уже задуматься и о том, что представляет собой распиновка датчика скорости. Типовой вариант предполагает использование проводов, идущих на:

сам датчик от привода спидометра;
непосредственно на спидометр;
главное реле;
«землю»;
контроллер;
в некоторых случаях – иные узлы машины.

Нередко схема контактов датчика скорости соответствует следующей картинке:

Принцип работы датчика скорости автомобиля

Данное устройство хоть механически никак не влияет на движения деталей ДВС, но оно выполняет полезную функцию, а именно, датчик скорости передает данные с ошибками, которые неблагоприятно сказывают на качестве работы мотора. Измеритель скорости передает сигналы датчику, контролирующему общую работу ДВС на холостых оборотах, также с помощью РХХ (регулятора холостого хода) регулирует поток воздуха, которые идет в обход дроссельной заслонке. Чем быстрее крутятся колеса автомобиля, тем больше сигналов передается.

Прибор датчик скоростей работает на основе датчика Холла. Во время работы двигателя ДС посылает частотно-импульсные сигналы на электронный блок управления (ЭБУ) через определенные коротенькие промежутки времени. За один километр пройденного пути автомобилем датчик скорости посылает на ЭБУ около 6 тысяч сигналов. С помощью полученных сигналов от ДС ЭБУ определяет с какой скоростью движется автомобиль.

Что такое эффект Холла? Эффект Холла — это, если разместить проводник с постоянным током в магнитном поле, то появляется электрическое напряжение.

В конструкциях различных марок и моделей авто, датчик скорости устанавливают и рядом со спидометром, и рядом с коробкой передач. А вот знаете ли вы, что есть такой датчик температуры входящего воздуха, из-за показаний которого бортовой компьютер решает сколько подать топлива и воздуха. Поэтому роль этого датчика не так проста, как кажется. Если датчик всасывающего воздуха занижает температуру, то смесь подается «богатая», что приводит к заливанию свечей.

Признаки неисправности датчика скорости

В случае возникновения проблем с датчиком скорости автолюбитель может косвенно диагностировать это по следующим признакам:

Некорректно или полностью не работает спидометр, а также одометр. В частности, его показатели или не соответствуют действительности или «плавают», причем сумбурно. Однако чаще всего спидометр не работает полностью, то есть, стрелка указывает на нулевую отметку либо бешено скачет, подвисает. То же касается одометра. Он неверно указывает пройденное автомобилем расстояние, то есть, он попросту не отсчитывает пройденное автомобилем расстояние.
У автомобилей с автоматической коробкой переключения передач непосредственно переключение происходит рывками и в неподходящий для этого момент. Происходит это по той причине, что электронный блок управления коробкой-автомат не может правильно определить значение движения машины и происходит, по сути, случайное переключение. При движении в городском режиме и на трассе это опасно, поскольку автомобиль может вести себя непредсказуемо, то есть, переключение между скоростями может быть сумбурным и нелогичным, в том числе очень быстрым.
У некоторых автомобилей электронный блок управления двигателем (ЭБУ) в принудительном порядке отключают антиблокировочную систему тормозов (АБС) и/или систему контроля тяги мотора. Делается это, во-первых, для обеспечения безопасности движения, а во-вторых, для снижения нагрузки на элементы двигателя в аварийном режиме.
На некоторых автомобилях ЭБУ в принудительном порядке ограничивает максимальную скорость и/или максимальные обороты двигателя. Делается это также в целях безопасности движения, а также дял снижения нагрузки на двигатель, в частности, с тем, чтобы он не работал при низкой нагрузке на высоких оборотах, что вредно для любого мотора (работа вхолостую).
Активизация на приборной панели сигнальной лампы Check Engine. При сканировании памяти электронного блока управления в ней зачастую обнаруживаются ошибки с кодами р0500 или р0503. Первая говорит об отсутствии сигнала от датчика, а вторая — о превышении значения указанного сигнала, то есть, превышения его значения допустимых инструкцией пределов.
Увеличенный расход топлива. Это происходит по той причине, что ЭБУ выбирает неоптимальный режим работы двигателя, поскольку в основе ее принятия решений лежит комплекс информации от нескольких датчиков двигателя. По статистике перерасход составляет порядка двух литров топлива на 100 километров пути (для автомобиля ВАЗ-2114). Для автомобилей с более мощным мотором значение перерасхода, соответственно, будет увеличиваться.
Снижаются либо «плавают» обороты холостого хода. При резком торможении автомобиля обороты также резко снижаются. У некоторых автомобилей (в частности, у некоторых моделей автомобильной марки Chevrolet) электронный блок управления в принудительном порядке отключает двигатель, соответственно, дальнейшее движение становится невозможным.
Снижаются мощность и динамические характеристики автомобиля. В частности, машина плохо разгоняется, не тянет, особенно в нагруженном состоянии и при движении в гору. В том числе, если она буксирует грузы.
У популярного отечественного автомобиля ВАЗ Калина в ситуации, когда не работает датчик скорости, либо возникают проблемы с сигналами от него на ЭБУ, блок управления в принудительном порядке отключает электрический усилитель руля на машине.
Не работает система круиз-контроля на машинах, где она предусмотрена. Электронный блок отключается ее принудительно в целях безопасности движения на трассе.

Стоит оговориться, что перечисленные признаки неисправности могут быть также симптомами проблем с другими датчиками или прочими узлами автомобиля. Соответственно, необходимо провести комплексную диагностику автомобиля с помощью диагностического сканера. Возможно в памяти электронного блока управления сформировались и хранятся другие ошибки, связанные с другими системами автомобиля.

Принцип работы датчиков

Индивидуальная система измерения или TPMS. Конструкция представляет собой 4 сенсора с радиопередатчиками, монтируемые внутрь колес. Сенсоры считывают давление воздуха и дополняются приемником, передающим импульс на ЭБУ, где происходит сверка эталонного и фактического значений. Минусом системы является ложное срабатывание во время падения температуры зимой.
Система, основанная на корректной работе ABS. Датчики антипробуксовочной системы оповещают водителя, когда одно колесо (пробитое) теряет диаметр и начинает вращаться быстрее остальных. Для примера подобная конструкция применяется на бюджетном автомобиле Renault Duster.

Причины поломок датчика скорости

Одной из самых распространенных проблем работы устройства такого типа считается сбой работы электрооборудования. Поэтому начало диагностики, особенно если вы делаете это самостоятельно, следует осуществлять с тщательного осмотра проводов и контактов. Делается это визуально, а также с использованием тестера. Наиболее уязвимыми местами считаются окончание пластикового разъема и вблизи выпускного коллектора.

Прежде всего, контакты разъединяются и проверяются каждый в отдельности. Обычно влажная и соленая среда становится причиной быстрого их окисления. А это обеспечивает прерывания электрической цепи.

В случае обнаружения закисленных контактов следует их очистить от образовавшегося налета и смазать специально предназначенной для этих целей смазкой. Дальше нужно осмотреть в каком находится состоянии тросик спидометра.

Из-за длительной эксплуатации тут часто образуются небольшие разрывы, что существенно изменяет корректную работу устройства. В качестве профилактического средства для тросика периодически целесообразно смазывать его маслом.

Основными признаками, сигнализирующими о неисправности датчика, обычно становятся такие:

— расход топлива в авто стремительно увеличился без видимых на то причин;

— на холостом ходу двигатель работает с некоторыми перебоями;

— некорректно работает (либо вообще не работает) спидометр;

— при вдавливании педали газа для набора скорости двигатель начинает терять мощность.

Обычно поврежденный датчик скорости не подлежит ремонту, а его попросту меняют на новый.Понятное дело, как любая друга участь автомобиля, находящаяся в процессе постоянного влияния различных внешних и внутренних фактов, датчик импульса скорости может выходить из строя достаточно быстро, либо же служить больше отведённого нормативного срока, если автовладелец будет соблюдать несколько нехитрых правил.

Прежде всего, избегайте ненужной быстрой езды. Из-за этого тросик повреждает имеющийся в датчике пластиковый хвостик, что ускоряет «кончину» устройства. Сам же тросик следует своевременно обрабатывать машинным маслом, чтобы на нем отсутствовали расслоения.

Всегда обеспечивайте плотное крепление пластикового хвостика датчика с тросиком – это снижает риск разбалтывания гнезда крепления в процессе эксплуатации автомобиля. Своевременно очищайте контакты от окисления, чтобы не спровоцировать, кроме прочего, короткое замыкание.

Всем удачи и отличной скорости на дорогах.

Поделитесь информацией с друзьями:

Индуктивные датчики скорости вращения

Конструкция и принцип действия Датчик монтируется прямо напротив ферромагнитного зубчатого колеса (поз. 7) с определенным воздушным зазором. Он имеет сердечник из магнитомягкой стали (полюсный контактный штифт, поз. 4) с обмоткой (5). Полюсный контактный штифт соединен с постоянным магнитом (1). Магнитное поле распространяется через полюсный контактный штифт, проходя в зубчатое колесо. Магнитный поток, проходящий через катушку, зависит от того, попадает ли расположение датчика напротив впадины или зуба колеса. Зубец соединяет в пучок магнитный поток рассеяния, исходящий от магнита. Через катушку происходит усиление сетевого потока. Впадина, наоборот, ослабляет магнитный поток. Эти изменения магнитного потока при вращении зубчатого колеса индуцируют в катушке синусоидальное выходное напряжение, пропорциональное скорости изменения и числу оборотов двигателя. Амплитуда переменного напряжения интенсивно возрастает с увеличением числа оборотов (несколько мВ… > 100 В). Достаточная амплитуда присутствует, начиная с минимального числа оборотов от 30 в минуту.

Проведение самостоятельных тестирований

Перед проверкой счётчика водителю советуют отдельно убедиться в том, что напряжение с электричеством поступает ко всем контактам. Главное – помнить, что функционирование прибора опирается на эффект Холла. Контакт, отвечающий за передачу импульсов, проверяют только во время кручения. Если кручения нет, то и напряжение на прибор не передаётся.

0,5-10 В – норма по показателям, когда проводят проверку мультиметром. Существует три способа для самостоятельной проверки датчика.

С предварительным демонтажем устройства.

Мультиметр используют, чтобы найти тот контакт, через который ведётся подача импульсов. Минусовой щуп замыкают на корпус авто, а плюсовой – на сам измерительный прибор. Следующий этап включает вращение самого датчика, с сохранением малой скорости. Следующий этап – появление небольшого напряжения у мультиметра. Чем выше скорость вращения прибора – тем больше напряжение, с которым работает датчик.

Датчик демонтируется, только если зажигание выключено. Иначе велика вероятность перегорания устройств в момент разъединения контактов.

При втором способе можно не снимать приспособление.

Используем домкрат, приподнимая одно из ведущих колёс. У мультиметра щупы зажимают на контактах прибора. После этого колесо начинают вручную вращать. Тогда на контактах появится напряжение, тут же отображённое в мультиметре. Увеличение скорости приводит к большему напряжению. Если ничего не происходит – велика вероятность, что датчик придётся заменить, поскольку он неисправен.

В этом случае для использования подходит контрольная лампочка, на 12 В. Действия проводятся в таком же порядке, что и для второго метода. К устройству подсоединяют лампочки, а не контакты мультиметра. Лампочка загорится, когда колесо начнут вращать, если с прибором всё в порядке.

Когда выбирают второй и третий варианты проверки, одновременно рекомендуется изучать и привод устройства. Его легко отыскать на ощупь. Стабильность привода легко проверить, когда одно из колёс вращается.

Устройство и принцип работы

Устройство ДС основано на эффекте Холла, устройство через определенные промежутки времени передает на ЭБУ частотно-импульсные сигналы. Так, за один километр пути, данное устройство передает около 6000 сигналов и на основании полученных данных блок управления в автоматическом режиме вычисляет скорость передвижения автомобиля. Чем выше скорость авто, тем с большей интенсивностью импульсы поступают на контроллер.Кроме определения скорости этот прибор выполняет еще одну важную функцию. Когда автомобиль «катится» накатом, импульсный датчик не блокирует поступление топлива, тем самым способствуя экономии. Принцип работы ДС довольно прост, но, если возникают какие-либо неисправности, это сказывается на работе силового агрегата.

Сегодня принято выделять несколько видов ДСА, различающихся по устройству: индуктивные, язычковые и основанные на эффекте Холла (электронные датчики).

Индуктивные датчики скорости вращения

Постоянный магнит
Корпус датчика
Корпус двигателя
Полюсный контактный штифт
Обмотка
Воздушный зазор
Зубчатое колесо с точкой отсчета

GMR-датчики

Усовершенствование активных датчиков скорости вращения отражено в использовании технологии GMR (ГМР) (Giant Magneto-Resistance). По причине высокой чувствительности по сравнению с датчиками AMP здесь возможны большие воздушные зазоры, за счет чего предполагаются использования в трудных сферах применения. Более высокая чувствительность производит меньше шумов фронта сигнала.

В ГМР-датчиках возможны также все двухпроводные порты, используемые ранее в датчиках скорости вращения Холла.

В некоторых случаях приходится проверять работоспособность различных автомобильных датчиков. К примеру, если на холостом ходу автомобиль глохнет, то надо провести диагностику датчиков, проверить на исправность ДМРВ, ДПДЗ, РХХ, ДПКВ. В этом полезном информационном рассмотрим, как проверять датчик скорости своими руками.

Что такое АБС

Антиблокировочная система тормозов была разработана тогда, когда стало понятно, что при резком заклинивании колёс, машина теряет устойчивость и плохо поддаётся управлению. Причём качество торможения при этом не улучшалось, а машину изрядно уносило с пути. Поэтому была разработана система, которая регулируя давление в трубопроводах системы тормозов, позволяет колёсам немного проворачиваться. Это значительно улучшает динамику автомобиля, позволяя водителю более уверенно управлять транспортным средством. Но несмотря на кажущуюся простоту, это довольно сложный процесс, требующий слаженной работы множества механизмов, входящих в антиблокировочную систему. В случае отказа любого из узлов на панели приборов загорается сигнальная лампа.

Основные причины неисправности

Поломку датчика скорости стоит устранять своевременно, пока она не переросла в дорогостоящий ремонт. Для этого каждый автовладелец должен следить за тем, как его транспортное средство ведет себя во время движения. При малейших отклонениях от установленной нормы рекомендуется осуществить замену ДСА.Основные признаки неисправности датчика скорости:

повышается расход топлива;
неверные показатели спидометра;
на холостом ходу двигатель нестабильно работает;
мотор не развивает полную мощность.

Также признаки выхода из строя датчика скорости могут проявляться в ситуациях, когда на холостом ходу, во время выжимания сцепления или во время переключения передач двигатель перестает работать. В таком случае водитель увидит индикатор с надписью «Check engine», если есть компьютер, на дисплее высвечивается ошибка «24».В данной ситуации первым делом рекомендуется проверить состояние контактов и проводов, возможно, обнаружится обрыв в цепи. Как правило, это возникает рядом с разъемом, где находится изгиб, и провода могут перетереться. Если же контакты просто загрязнились или окислились, их необходимо зачистить.Также нужно контролировать целостность изоляции проводов в месте выпускного коллектора. Неисправность датчика может быть обусловлена выходом из строя тросика спидометра, который истерся в процессе эксплуатации.

Более подробное описание

В современном автомобилестроении наибольшее распространение получили именно приборы с эффектом Холла. Этапы функционирования в этом случае имеют следующее описание:

Датчики монтируют внутри приводов спидометра. После этого начинается отслеживания частоты вращения у одного из колёс. Формируется единая электрическая цепь.
Изучаем определитель скорости. Специальному контроллеру передают до 6004 импульсов через каждый километр пути, пока устройство функционирует. Увеличение показателя пропорциональное. Импульсы передаются с большей частотой по мере того, как увеличивается скорость движения.

Ранее отмеченный измеритель анализирует результаты приёма и передачи импульсов. После этого считается, с какой скоростью автомобиль точно движется в настоящее время. Полученные результаты идут на блоки, отвечающие за контроль р. Водитель через спидометр тоже получает интересующую его информацию.

Одна из особенностей датчика – практически полное отсутствие сопротивления. Итоговая скорость от конструкции не зависит.

Не составит труда разобраться с принципами работы любых современных датчиков.

Что такое АБС?

Основная функция АБС — это управление тормозным усилием каждого колеса. Однако это происходит таким образом, чтобы колеса машины не блокировались при торможении, но автомобиль при этом быстро останавливался. Благодаря системе АБС при резком торможении водитель не теряет управление над автомобилем.

Если антиблокировочная тормозная система отсутствует или вышла из строя, то при резком торможении перестают вращаться или блокируются колеса. По этой причине автомобиль может занести, особенно когда происходит резкое торможение при повороте.

В любом случае, если загорелась лампочка ABS, система антиблокировки не работает. Проверить, имеется ли проблема, связанная с АБС, легко: нужно разогнать автомобиль до 40 кмчас и резко нажать педаль тормоза в пол. Если вибрация педали не чувствуется — АБС не работает. Антиблокировочная система позволяет резко нажать на тормоз и быстро объехать возникшее препятствие. Без ABS резко нажимать на тормоз и при этом одновременно объезжать препятствие не получится, ведь авто может просто занести.

Как работает аналоговый спидометр?

Привод аналогового спидометра в приборной панели реализован через гибкий трос от вторичного вала МКПП. Зацепление троса с валом осуществлено через червячный редуктор. Существуют стрелочные, ленточные и барабанные спидометры. Последние два варианта конструкции встретить в наше время уже тяжело, поэтому рассмотрим устройство стрелочного измерителя скорости.

Все аналоговые спидометры такого типа конструкции сконструированы на эффекте магнитной индукции. Построен узел на базе вращающегося магнита и охватывающей магнит картушки. При вращении магнита вблизи алюминиевой картушки наводятся вихревые токи. Отклонение стрелки пропорционально силе вихревых токов.

Разновидностью конструкции считается спидометр на основе магнита и металлической пластины, соединенной со стрелкой спидометра общей осью. Гибкой трос от МКПП передает вращение на магнит, который посредством явления магнитной индукции при перемещении увлекает за собой пластину из ферромагнетика. В свое изначальное положение при уменьшении скорости движения автомобиля стрелка возвращается за счет возвратной пружины.

Привод одометра, измеряющий пройденное расстояние, реализован посредством того же гибкого троса. Внутри спидометра с помощью червячной передачи вращение троса трансформируется в перемещение секций показателя пройденного пути.

Неисправность прибора: по каким причинам возникает?

Обрыв электрической сети относят к проблемам, которые встречаются чаще всего у таких узлов. Если диагностика проводится самостоятельно – рекомендуется начинать с проверки электрических контактов, основной части проводов. Проверку проводят визуально, обязательно прозвание при помощи тестера.

Разъединение и проверка обязательны для каждого из контактов. Быстрое окисление происходит, если на эти места воздействуют влага с солью. Из-за этого потом прерываются электрические цепи. Если обнаружилась такая проблема – надо зачистить поверхность, использовать качественную смазку.

Трос спидометра тоже предполагает дополнительную проверку. Если его длительно эксплуатируют – велика вероятность появления обрывов, мешающих нормальной работе проводов и целой системы. Тросик рекомендуется периодически смазывать маслом, чтобы проблем было меньше. Следующие признаки должны настораживать водителей:

Двигатель резко меняет мощность.
Расход топлива, который внезапно увеличился.
Отсутствие стабильной работы при сохранении холостого хода.
Проблемы с работой спидометра, отражение ложной информации.

С большой вероятностью проблемы привязаны к датчику, если при холостом ходе двигателя авто внезапно останавливается. То же самое касается ситуации при движениях накатом. Остановка может произойти, и когда нажимают педаль сцепления, переключая передачи. Когда обнаруживаются подобные проблемы, в большинстве случаев без замены прибора не обойтись. Вид устройства не играет роли.
