Как проверить катушку зажигания

Типы и особенности конструкции катушек зажигания

Катушка зажигания, называемая модулем, присутствует во всех современных системах зажигания: контактные, бесконтактные и электронные. Ее назначение – преобразовывать низковольтный бортовой ток, поступающий от аккумулятора автомобиля, в высоковольтный. Высокое напряжение вызывает искру на электродах свечей, которая воспламеняет топливно-воздушную смесь (ТВС).

В зависимости от особенностей конструкции различают три вида:

• индивидуальные;
• классические с общей конструкцией;
• сдвоенные.

У всех трех видов конструкция похожа, есть только некоторые отличия. Поэтому, выяснив, как проверить катушку зажигания, можно применять эти знания для всех видов. Можно изготовить прибор для проверки своими руками (автор видео Автоэлектрика ВЧ).

В конструкцию классического модуля входит первичная обмотка, внутри которой находится вторичная. У каждой из обмоток есть два вывода. На первичную подается электропитание от электросети. На вторичной один вывод является высоковольтным и считается выходным, а второй соединяется с первичной обмоткой. Вся конструкция размещается в герметичном корпусе, на крышку которого выведены все выводы.

У сдвоенного модуля два сердечника. Один является внутренним, находится в обмотке, второй – внешний, расположен над обмотками. Если у классической катушки только один вывод для высокого напряжения, то у двухвыводной их два. Они вырабатывают одновременно искру для двух цилиндров.

Схема со сдвоенным корпусом

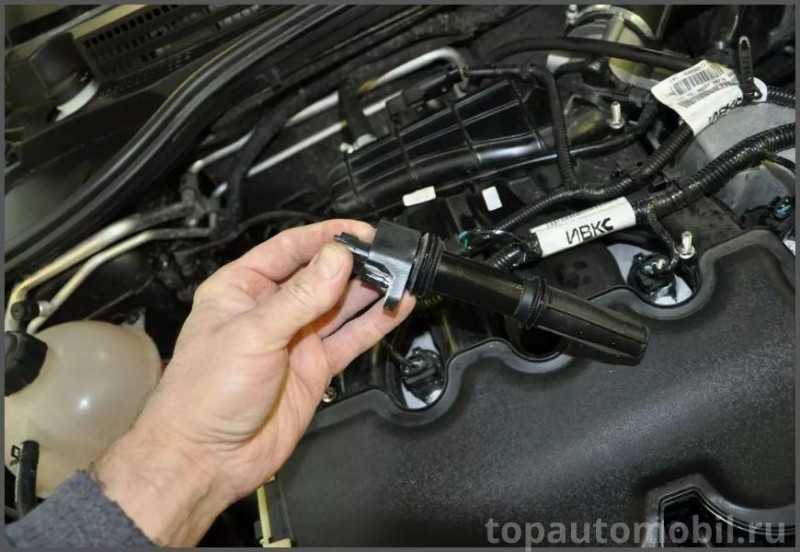

Индивидуальная катушка надевается на отдельную свечу. Основная часть модуля состоит из витков медной проволоки, принимающей первичное напряжение и вторичного контура, преобразующего поступивший ток. Обмотка, являющаяся первичной, расположена внутри вторичного преобразователя и имеет сердечник, который расположен внутри нее. Высокое напряжение, которое вырабатывается во вторичной обмотке, напрямую передается на свечу с помощью наконечника, прижимной пружины и изолятора. Для отсечения тока предназначен высоковольтный диод.

Все виды модулей характеризуются сопротивлением, которое различается для разных моделей механизма. Если значение сопротивление отличается от номинального, это говорит о неисправности устройства.

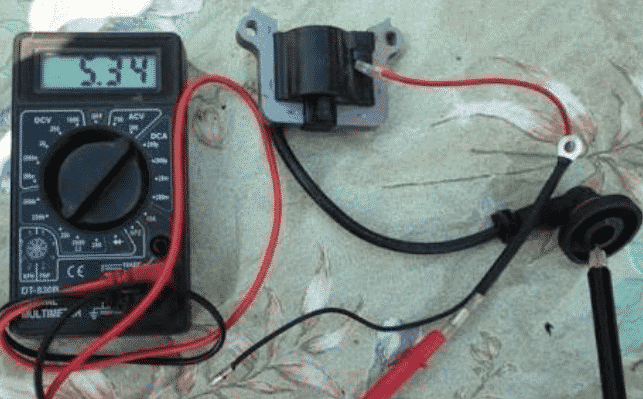

Получение показаний сопротивления

Проблемы с двигателем могут возникнуть из-за неисправности электропитания. Если произошел обрыв обмоток или замыкание, это выводит из рабочего состояния силовой агрегат. Все виды модулей не разбираются, поэтому отремонтировать их невозможно. Для того, чтобы убедиться, что устройство подлежит замене, нужно знать, как проверить катушку зажигания.

Наиболее точно проверить работоспособность устройства можно с помощью специального оборудования, которым оснащены станции техобслуживания, например осциллографом. Существует два способа, как проверить исправность катушки зажигания своими руками в домашних условиях.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Снятие или замена катушек зажигания

Для этого понадобятся всего два инструмента: торцевой ключ на 10 мм и крестовая отвертка.

Снятие или замена катушек зажигания

Порядок работы следующий:

1. Отсоединяется аккумулятор.
2. Демонтируется старая запчасть. Для этого отсоединяются все контакты и центральный провод, ведущий к трамблеру. Предварительно делается запись расположения проводов.
3. Откручиваются гайки крепления корпуса. Их можно просто ослабить, тогда прибор легко вынимается.
4. На это место устанавливается новая катушка, гайки затягиваются и подсоединяются обратно все провода.

При выходе из строя одной из катушек перестанут работать сразу два цилиндра, что будет ощущаться гораздо ярче, чем выход из строя одного цилиндра. Поэтому, если проблема возникает в конкретном цилиндре, искать проблему нужно в другом.

Замена катушки зажигания

Починить вышедшую из строя бобину не получится, потребуется замена катушки зажигания. Перед началом работы подготавливают саму деталь, торцевые ключи. Замену выполняют так:

1. Сбрасывают минусовую клемму аккумулятора. Извлекают центральный кабель вывода катушек. Для этого подтягивают его вверх, прикладывая минимальные усилия.
2. Ключом на 8 мм отвинчивают крепежные гайки клемм кабелей, идущих к контактам катушки.
3. Демонтируют бобину, откручивая 2 болта. Устанавливают новый модуль. Выполняют сборку в обратном порядке.

Если определить неисправность и заменить деталь самостоятельно не удается, обращаются к автомеханику.

Как работает катушка зажигания

Представляет собой соединение двух обмоток. Одна состоит из малого числа витков утолщенной проволоки, первичная обмотка, принимающая низковольтные электрические импульсы (12В). Вторичная густо обвита проволокой малого сечения, образующей высоковольтный ток ( до 35000В). Посредством высоковольтной проводки, этот ток подается на трамблер, затем на свечные электроды. Там образуется дугообразный разряд и появление искры. В первой обмотке электрический ток носит постоянный характер. В мертвой позиции поршня, прерыватель размыкает цепь в обмотке №1. В соседних (вторичных) витках индуцируется ток (повышенной вольтности), и передается на свечные электроды.

Все время, пока прерыватель в замкнут (двигатель на малых оборотах), по первичной катушке проходит электричество, впустую его нагревая. Поэтому, в цепь катушки включают резистор, который уменьшает силу тока (за счет увеличения сопротивления). Когда прерыватель в разомкнутом положении (на повышенных оборотах), нагревание совсем незначительное. При первом запуске мотора, для увеличения энергии искры свечей, резистор блокируется прерывателем (уменьшая сопротивление, тем самым, увеличивая силу тока).

Другие способы контроля

Использование мультиметра позволяет определить исправность катушки, но не всегда этот метод наиболее удобный. Одним из самых простых способов является установка, например, на 16 клапанном двигателе вместо сомнительных катушек проверенных. Если станет заметна разница при использовании, можно утверждать наверняка, что прежняя деталь нуждается в замене.

На старых моделях исправность работы зажигания проверяли, пытаясь получить искру между электродом свечи и корпусом. На современных автомобилях использование этого метода может привести к непредсказуемым последствиям.

Если в свече нет искры, то в этом не обязательно виновата катушка. Нужно проверить внешний вид контактов электродов и при необходимости почистить их. Они должны быть чистыми и сухими.

Можно проверить работу системы зажигания с помощью искры. Для этого необходимо выполнить следующие действия:

1. Со свечи снять высоковольтный провод.
2. Расположить его на расстоянии, которое примерно равно 6 мм.
3. Прокрутить коленвал.
4. Если визуально можно наблюдать искру, то зажигание работает нормально. В противном случае необходимо почистить или заменить свечи зажигания.

Неисправная катушка зажигания обязательно должна быть заменена на новую, поскольку она не подлежит ремонту. Если имеются отклонения от нормативных параметров, то при дальнейшей эксплуатации это может привести к повышенному износу или поломкам других узлов.

Причины неисправности катушек зажигания

Проблемы могут быть вызваны следующими причинами:

• Если по каким-то причинам в двигателе произошла течь, это может вызвать проблемы в работе рассматриваемого агрегата.
• Возникновение короткого замыкания.
• Иногда на машину могут быть установлены неправильные свечи зажигания. Если у них слишком большое расстояние между контактами или, наоборот, зазор слишком мал, то СЖ не сможет нормально работать.
• Если свечи неисправны, это может привести к пробою изолятора и появлению обратных газов.
• Постоянный перегрев элемента. Чаще всего это следствие длительной интенсивной работы узла. Если зажигание работает долго без запуска двигателя, это обычно приводит к резкому повышению температуры катушки.
• Наличие механических повреждений. На состояние влияют вибрации, а также может попасть масло, которое способно разрушительно воздействовать на изоляцию.
• Работа в условиях, когда большое количество пыли и грязи ухудшает качество контактов.
• Если аккумулятор обеспечивает недостаточное напряжение, работа при коротком замыкании замедляется. Это приводит к увеличению нагрузк на блок управления и вызывает повышенный износ.

Катушка – распространенный элемент электросистемы автомобиля. Надежность этой детали позволяет использовать ее на протяжении всего срока службы без необходимости замены, но в неблагоприятных условиях ее выход возможен по многим причинам. В большинстве случаев это происходит из-за естественного износа, электрических сбоев или перегрева.

Естественный износ

При работе элемент СЖ может генерировать миллиарды электрических импульсов напряжением в десятки киловольт. Такая работа не проходит даром, ведь «здоровье» элемента и его внутренних элементов начинает ухудшаться.

Катушка зажигания работает в условиях повышенной вибрации.

Деталь, жестко закрепленная на кузове, постоянно подвергается негативному воздействию во время движения автомобиля. Чем в более тяжелых дорожных условиях эксплуатируется автомобиль, тем выше вероятность того, что она выйдет из строя по естественным причинам.

Прямые механические воздействия на корпус запчасти также могут значительно сократить срок службы этой детали. Трансформатор высокого напряжения может получить удар током во время ремонта автомобиля, дорожно-транспортного происшествия или в результате падения тяжелых предметов при открытом капоте.

Электрический пробой

При электрической неисправности катушка зажигания может выйти из строя полностью. В нормальных условиях эксплуатации межвитковая изоляция имеет значительное сопротивление, предотвращающее разряд даже при высоком напряжении. Если уплотнение детали нарушено, попадание влаги на деталь может вызвать электрическую неисправность.

При механических повреждениях с изменением геометрии корпуса обмотки можно подтянуть. Уменьшение расстояния между витками также может вызвать явления разряда.

Перегрев

В процессе эксплуатации на деталь негативно воздействуют высокие температуры окружающей среды. Змеевик нагревается в процессе работы, кроме того, изделие находится в моторном отсеке, в котором также установлен двигатель внутреннего сгорания, выделяющий значительное количество тепла. Если автомобиль эксплуатируется в жарком климате, риск выхода из строя компонентов из-за перегрева значительно возрастает.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Предыдущая запись Электронная педаль газа Следующая запись Combiloader 2.1.8 — программа для прошивки ВАЗ, ГАЗ, УАЗ Лайк 5Добавить комментарий Отменить ответ

Комментарий

Вам также может понравиться Ошибка P0322 — датчик оборотов двигателя, слабый сигнал Расшифровка P0322 Код P0322 говорит о том, что блок02.5k. Ошибка P0120 — Датчик положения дроссельной заслонки / педали, неисправность электрической цепи Расшифровка P0120 Ошибка P0120 значит, что есть неисправность03k. Ошибка P0089 — неисправность регулятора давления топлива 1 Код ошибки P0089 определяется как «Производительность02.1k.текстареа>текстареа>

Снятие модуля

Чтобы снять неисправный блок, потребуется:

1. Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
2. Отсоединить высоковольтные кабели и жгут электропроводки.
3. Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Прочитайте, может пригодится: Ссылки на схемы электрооборудования.

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

Отсутствует искра с катушки зажигания

Понятно, что двигатель при этом не заводится. Но причина может быть и не в КЗ, а в контактных разъемах, связанных с подачей на нее импульса. Следует их осмотреть и прочистить. Но, если искры по-прежнему нет, то проверить, исправна ли КЗ, можно лишь протестировав систему зажигания осциллографом. Пользуясь же мультиметром, можно лишь определить, целы ли обмотки катушки, прозвонив их. Если они в порядке, то неисправность надо искать в системе управления подачей искры. В случае пробитой катушки потребуется ее замена.

О том, как проверить исправность катушек зажигания без использования специального оборудования смотрите на видео ниже.

При выборе же новой катушки зажигания следует придерживаться рекомендаций производителя авто и приобретать продукцию известных марок. Например, рекомендуемая нами катушка зажигания IBERIS сертифицирована и соответствует всем европейским и отечественным стандартам.

Купить катушку зажигания большинства известных мировых брендов и другие запчасти можно в магазинах IXORA. Консультативную помощь в выборе товара всегда окажут наши менеджеры.

Проверка бобины зажигания на работоспособность

Под проверкой бобины зажигания на работоспособность иногда понимают длительный процесс – внешний осмотр и проведение серии тестов на стендовом оборудовании. Они устанавливаются в автосервисах и дилерских центрах. Тестирование проводится с помощью специальных приборов.

Основные способы диагностики:

• искра не свече,
• перемещение катушек,
• проверка искровым разрядником,
• измерение напряжения и сопротивления мультиметром.

Существуют еще народные способы проверки, например, с использованием шприца – «Искра в шприце».
Более сложные варианты связаны с применением осциллографа и других приборов.

Особенности проверки модуля зажигания Альфа Ромео

В некоторых моделях Альфа Ромео на каждый цилиндр устанавливается две свечи. Поэтому в высоковольтном модуле Альфа расположено две вторичные обмотки, подающие искровой импульс на свечи.

Проверить работоспособности обеих высоковольтных обмоток Альфа можно всеми описанными способами.

Для определения неисправностей бобины Альфа 146, проверьте сопротивление обмоток. Они должны быть:

• первичная – 0.3 Ом (+/- 12%);
• вторичная – 7 кОм (+/-12%).

Другие показания сопротивлений модуля смело воспринимайте, как причину неполадок в Альфа 146.

Распознать неисправность катушек несложно, но определить, почему они горят и выходят из строя, теряя работоспособность, намного сложнее.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

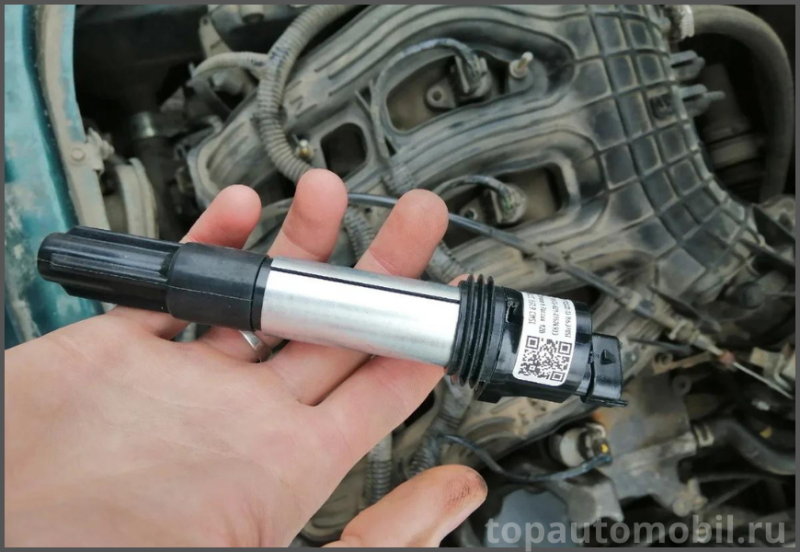

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=gn-cBQNAn9U

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя

Причины неисправностей

Катушки зажигания относятся к надежным устройствам и к основным причинам ее поломки можно отнести: пробой изоляции, граничный период службы.

Ниже перечислим другие причины, по которым устройство может выйти из строя.

1. Старение и механические повреждения.	Во время эксплуатации материалы, из которых изготовлена катушка зажигания теряют свою прочность, начинают трескаться и разрушаться, также на устройство могут воздействовать различные жидкости (масло, тосол и т.д.), что негативно сказывается на сроке службы. Решение одно – замена.
2. Повреждение или окисление контактного соединения.	Проникновение влаги под капот, влажный климат, после преодоления брода, не правильной помывки мотора или машины, все это может повлиять на состояние контактов и их быстрого окисления.
3. Вибрации.	Индивидуальные катушки зажигания автомобилей с электронным впрыском очень сильно чувствительны к вибрациям. К примеру, если мотор троит, или вышла из строя одна из его опор, то сильно вибрирует. Также очень плохие дороги, что не редкость у нас, могут вызвать сильную тряску и повлиять на стояние катушек.
4. Перегрев.	Тоже относится к индивидуальным катушкам, которые расположены рядом с головкой блока цилиндров, где температура максимально высокая. В предусмотренном температурном режиме работы мотора ничего не произойдет, но если в результате не качественной ОЖ или по другим причинам двигатель перегреется, то это негативно повлияет на катушку зажигания в целом.

Инструкция по проверке катушки зажигания мультиметром

Проверка описанного элемента представляет собой трехэтапный процесс. Он начинается с тщательной подготовки. Затем проводится визуальный осмотр, а заканчивается все тестированием системы с помощью специальных приборов.

Работу детали можно проверить на профессиональных диагностических стендах в спецсервисах и у дилеров. Для самопроверки понадобится мультиметр. Этот инструмент является универсальным диагностическим средством для максимально широкого спектра применений.

Профессиональное тестирование

Понадобится профессиональное качественное оборудование. Лучшим решением будет выделение отдельного стенда для проверки катушек. Можно будет задавать разные скоростные режимы роликам, имитируя разные виды работ.

При взаимодействии нужно следить за тем, чтобы искра сохранялась постоянно, вне зависимости от режима работы. Перед тестированием нужно убедиться, что это питание подключено правильно, в противном случае можно получить недостоверные данные, что помешает устранению неполадок.

Катушка является небольшим компонентом транспортных средств, но даже небольшие отклонения от нормальной работы могут вызвать серьезные проблемы с двигателем.

Подбор тестера

Специалисты из автомастерских часто пользуются приборами модификации MAS 838. Они предоставляют возможность измерять регулярный микроток 200 µA. Дисплей имеет подсветку, не нужно будет использовать фонарик при работе в плохо освещенном помещении, чтобы получить необходимую информацию.

Прибор модификации MAS 838

Для запуска самого процесса не обязательно нужна конкретная точность. Поэтому для личного пользования нет необходимости покупать дорогие модели. Стандартная базовая комплектация – идеальное решение для домашнего мастера.

Бесконтактная система зажигания работает, пока магнит вращается, подавая переменный ток. Прибор может работать в широком диапазоне температур.

Сама система находится в подкапотном пространстве. Прозвонить ее очень просто — касаясь проводов.

Подготовительные операции

Прежде чем приступить к диагностике элемента, потребуется подготовить мультиметр. Это устройство способно определять точное напряжение и уровень электрического сопротивления в омах.

Современные автомобили оснащены различными типами катушек зажигания. Параметры каждой из моделей указаны в ПТС каждого автомобиля. Эти показатели необходимо знать для постановки диагноза.

Проверка заключается в выявлении такого параметра, как сопротивление элемента, то есть сопротивления вторичной и первичной обмоток. Если в процессе проверки не удастся обнаружить показатели стойкости, можно будет опираться на общепринятые признаки.

Внешний осмотр

Внешние характеристики системы могут незначительно отличаться в зависимости от модели. Существуют такие характерные элементы, как:

• крышка;
• корпус;
• расположенная по центру клемма;
• два контакта.

В процессе визуального осмотра элемента потребуется внимательно осмотреть состояние корпуса и постараться обнаружить на поверхности трещины, сколы и прогоревшие участки. Из-за того, что корпус выполнен из эбонита и не пропускает ток, неисправности устройства по большей части будут связаны с внутренними повреждениями.

При выявлении определенных проблем в процессе изучения потребуется замена элемента на новый. Новая катушка должна строго соответствовать всем необходимым техническим характеристикам — сопротивлению обмотки, длительности и энергии искры.

Если с внешними характеристиками проблем нет, то можно переходить к проверке первичной и вторичной обмотки.

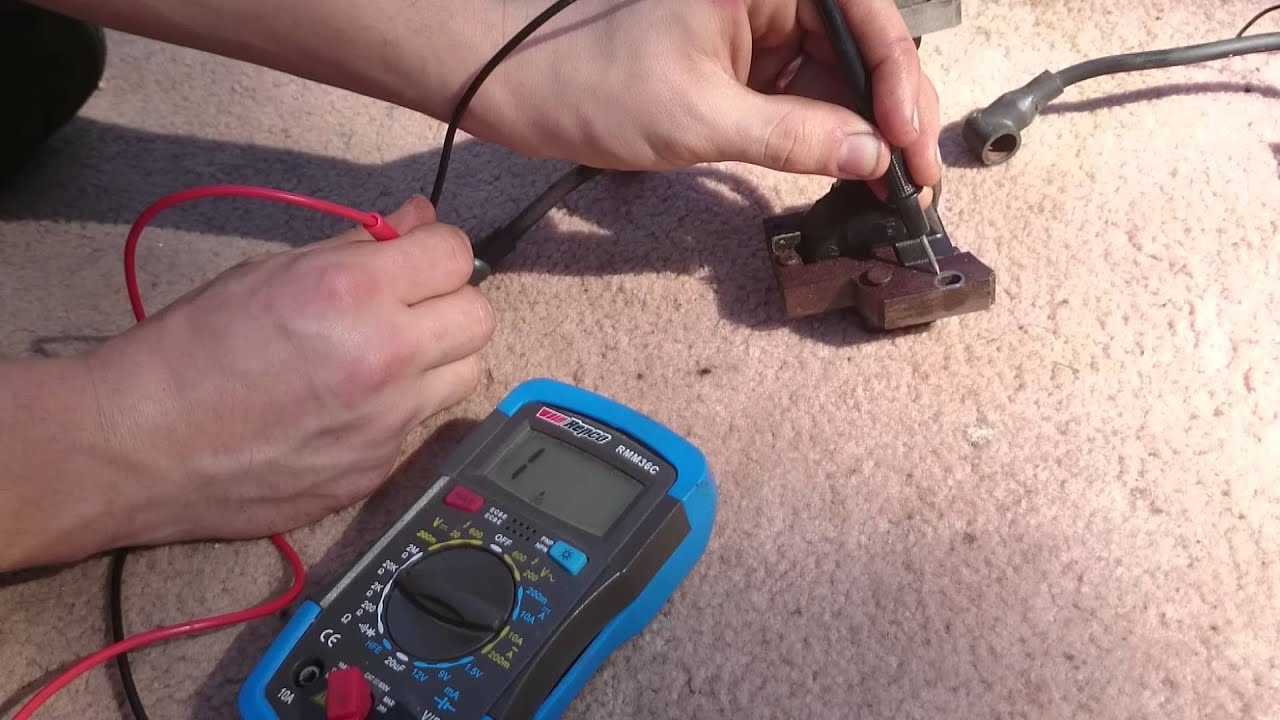

Проверка первичной обмотки

На этом этапе мультиметр необходимо подключить к минусовому и плюсовому выводам, а прибор настроить на измерение уровня сопротивления. Несмотря на то, что устройства разных автомобилей характеризуются разными значениями уровня сопротивления, показатель колеблется в диапазоне от 0,4 — 2 Ом.

Если в процессе диагностики устройство показывает значение, входящее в этот диапазон, можно судить об исправности устройства.

Отображение значения 0 Ом говорит о том, что в обмотке произошло короткое замыкание. Если полученным значением является бесконечность, произошел обрыв в электрической цепи. После проверки первичной обвивки можно приступать к выявлению проблем со вторичной.

Проверка вторичной обмотки

Во время этой проверки щупы мультиметра должны быть подключены к плюсовому контакту и к проводам высокого напряжения. Если в устройстве есть специальный пластинчатый сердечник, то параметры сопротивления будут в пределах от 6 до 9 кОм. Все другие категории катушек превышают 15 кОм.

Тестирование искрой

Проверить работоспособность с помощью искры очень просто. Это можно сделать даже в пути, но он не дает гарантии, что проблема именно в этом устройстве.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

• свечной ключ;
• пассатижи;
• исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

1. Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
2. Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
3. Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.

   Массирование свечи зажигания При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

4. Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
5. В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.
