Каковы допустимые отклонения сход-развала и как его настроить

Отрицательный развал

Во время прочтения статьи вы заинтересовались, зачем отрицательный развал делать на колёсах автомобиля? Именно минусовой развал улучшает качество управление авто и, главное, позволяет легко заходить в повороты даже на высокой скорости, а также даёт возможность избегать заноса автомобиля и опрокидывания. А это значит, что чаще всего отрицательный развал делают на автомобилях спортивных моделей.

Если рассмотреть такой вид автоспорта как дрифт, то здесь использование минусового значения наиболее актуально. Это позволяет автомобилю буквально вцепиться в дорожное полотно. Для дрифта значение отрицательного схода-развала может быть в пределах от -0,5 до -5,5 градусов. Также оптимальным считается минусовой показатель при кольцевых гонках. Причём на передней оси значение обязательно должно быть больше, чем на задней. Это обеспечивает отличное сцепление с дорогой и резкое управление.

Давайте рассмотрим, почему это так важно. При проходе поворотов на большой скорости кузов начинает крениться (во время поворота)

Именно в момент крена колесо испытывает на себе огромное воздействие и может уйти в положительный развал, а с этим и теряется сцепление с асфальтом. Если развал отрицательный градуса в -2,0 или в -2,5, тогда крен не так сильно влияет на колесо, другими словами, его воздействие компенсируется. А, значит, автомобиль легко и уверенно войдёт даже в крутой поворот на высокой скорости.

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

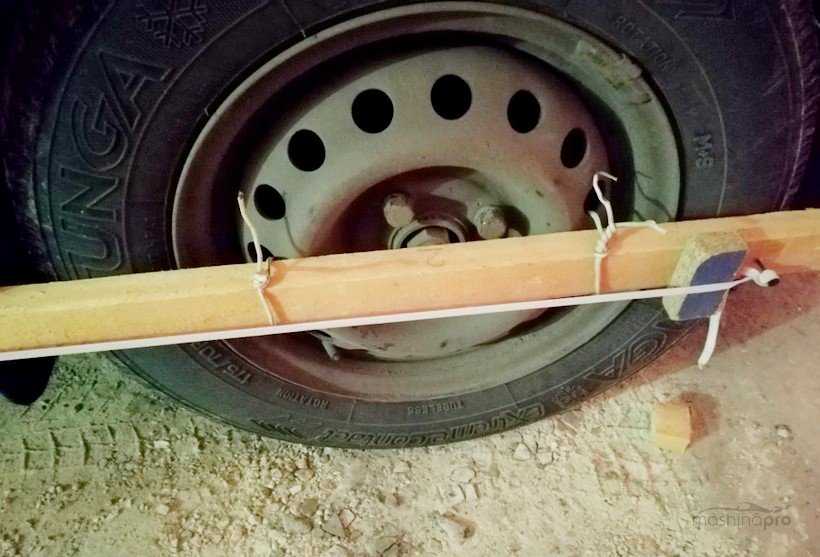

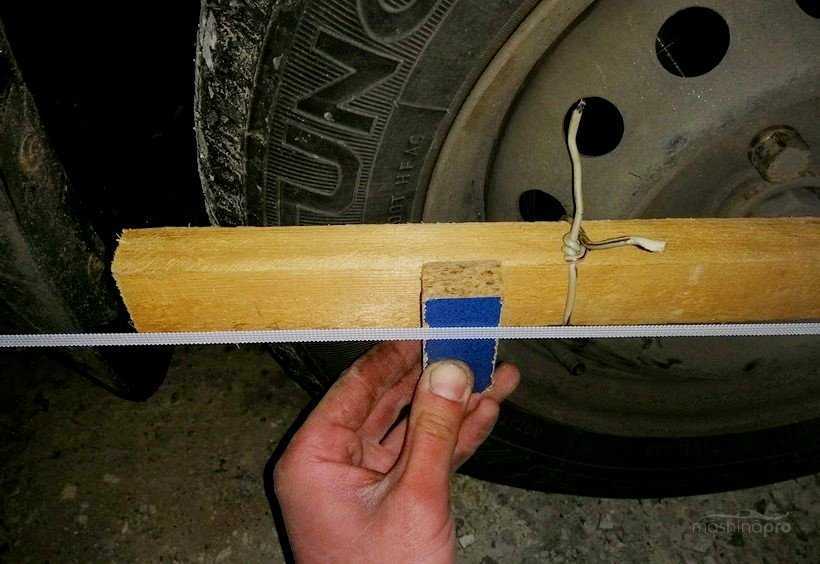

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.

Параметры подвески автомобиля измеряются несколькими углами:

• схождение (Toe-in);
• развал (Gamber);
• кастер (Caster);
• продольный угол;
• поперечный угол;
• угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

• на повышенный износ шин;
• управляемость при повороте;
• дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса.

Главными причинами нарушения угла Gamber являются:

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

• деформирован рычаг вследствие наезда на препятствие;
• разрушены сайлентблоки;
• поломана пружина;
• деформирована стойка амортизатора (система Макферсон);
• деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

• эксцентричные болты;
• регулировочные пластины или шайбы.

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.

Развал — схождение Chevrolet Lanos

Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:

Доверяйте регулировка сход-развала только профессионалам!

Зачем Chevrolet Lanos нужен развал-схождение

Диагностика развала – схождения Chevrolet Lanos

Основные признаки неправильных углов установки колес Chevrolet Lanos

Как часто производится регулировка развала – схождения Chevrolet Lanos

Правила регулировки схода/развала Chevrolet Lanos

ВАЖНОЕ

ЗАЧЕМ Chevrolet Lanos НУЖЕН СХОД-РАЗВАЛ

Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.

Углы установки колес регулируются по двум плоскостям, что и определяет их название:

Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).

Развал схождение колес Chevrolet Lanos регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:

Отрегулировать развал Chevrolet Lanos можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.

ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:

ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lanos

Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:

Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lanos на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.

КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lanos выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:

ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lanos

Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lanos невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.

При тюнинге подвески Chevrolet Lanos допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.

Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lanos перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.

Что такое развал колес

Под понятием «развал» понимается угол между плоскостью вращения колес и вертикальной прямой. Иначе говоря, отклонение колес на осях от вертикали.

Исходя из определения развала, можно сделать вывод, что он бывает положительный и отрицательный:

• Положительным называется развал, когда верхние части колес на одной оси находятся на большем расстоянии друг от друга, чем нижние. Положительный развал намеренно используется на грузовых автомобилях. Связано это с тем, что при загрузке автомобиля с положительным развалом колес, развал может выйти в ноль или максимально приблизиться к этому значению;
• Отрицательным называется развал, когда верхние части колеса на одной оси находятся на меньшем расстоянии друг от друга, чем нижние. Отрицательный развал намеренно используется, чтобы увеличить устойчивость автомобиля при входе в повороты на высоких скоростях.

При нулевом развале колес, когда верхние и нижние части покрышек находятся на одинаковом расстоянии вдоль одной оси друг от друга, удается достичь минимального износа покрышек.

Как регулируют углы?

Процедура проводится на 3D-стенде, с использованием оптических датчиков, что позволяет точно выставить правильные углы. Регулировка состоит из нескольких шагов:

1. Проверка ходовой части автомобиля на люфты, степень износа частей;
2. Замер и регулировка давления в шинах;
3. Установка автомобиля на 3D-стенд и прикрепление датчиков к колёсам;
4. Снятие параметров с передних и задних осей. Камеры фиксируют положение датчиков и отправляют информацию на компьютер;
5. Выявление отклонения в положении колёс (данные по 3 видам углов: угол наклона, развал и схождение). Стенд содержит в себе техническую информацию большинства моделей автомобилей;
6. Регулировка углов в положении колеса в зависимости от параметров модели автомобиля, начиная с задней оси.

Развал-схождение — процедура стоимостью около 1 700 рублей. Стоимость летней резины — от 8 000 рублей за комплект из 4 шин. Стоимость ремонта подвески стремится к десяткам тысяч рублей. Своевременное прохождение процедуры развал-схождения не только предотвратит опасные ДТП, но и сэкономит тысячи рублей на обслуживание автомобиля.

Регулировка развал-схождение ВАЗ 2109 своими руками

Для того, чтобы правильно выполнить регулировку развал – схождения колес на Ваз 2109 необходимо выполнить следующий порядок действий:

1. Устанавливаем автомобиль на горизонтальной площадке;
2. Отмечаем мелом пару меток на колёсном ободе (первую сверху, вторую снизу);
3. Далее нужно приложить шнур, к которому подвешен отвес, к крылу. После этого, по меткам, с помощью линейки, меряем расстояние от шнура до обода и до верхней метки, после этого меряем расстояние до нижней метки. Отличаться расстояния должны не более чем на 3 мм;
4. Для большей точности вычислений, машину нужно прокатить, провернув колесо на 90 градусов. Наносим на колесо ещё две метки, и опять выполняем те же измерения;
5. Аналогичные действия выполняются и на втором колесе, а все результаты измерения фиксируются;
6. Далее нужно развернуть автомобиль на 180 градусов, и выполнить заново все, описанные выше, измерения;
7. Демонтируем колесо, а затем, с помощью пары ключей «на 19», откручиваем 2 болта, которыми кронштейн стойки амортизаторов крепится к поворотному кулаку.
8. Используя ключ «на 19», двигаем поворотный кулак, внутрь или наружу на нужное расстояние, достигая требуемого угла развала;
9. Затягиваем болты, и монтируем колесо обратно, после чего убираем домкрат. Пару раз качаем автомобиль, упёршись в крыло. После чего повторяем все замеры, сделанные ранее, и записываем их результаты;
10. Отойдя от автомобиля на несколько метров, изучаем расположение передних колес, в сравнении с задними колёсами.
11. Угол развала на автомобилях, имеющих задний привод, должен быть от +1 до +3 мм.
12. Угол развала на автомобилях, имеющих передний привод, должен быть от -1 до +1 мм

Для того чтобы правильно отрегулировать угол схождения колес ВАЗ 2109, все измерения нужно делать телескопической линейкой, расположившись в смотровой яме. При этом руль следует выставить так, как если бы автомобиль ехал прямо.

• Наносим с помощью мела метки на каждом из колёс (слева и справа), с внутренней стороны, максимально близко к дискам;
• Натягиваем и устанавливаем телескопическую линейку, упирая её концы в сделанные ранее метки. Делается это так, чтобы поверхность линейки не прикасалась ни к подвеске, ни к кузову;
• Аккуратно встряхнув линейку, совмещаем «ноль» подвижной шкалы с указателем, расположенным на неподвижной части линейки, и фиксируем это положение;
• Катим машину вперед, при этом закрепленная линейка будет двигаться назад, вместе с колёсами. Остановиться необходимо до того момента, пока она не коснётся кузова или подвески;
• Фиксируем полученные показания.

Расстояние между передними и задними колесами должно быть одинаково. Если равенство расстояний не соблюдено, то нужно регулировать рулевые тяги. Регулировка осуществляется в сторону удлинения рулевых тяг, если задние колёса расположены ближе друг к другу, чем передние. И наоборот, рулевые тяги укорачивают, при расположении задних колёс дальше друг от друга, нежели передние колёса.

Регулировка схождения колес грузовых автомобилей

Для регулировки колёс на грузовиках применяется несколько иная методика определения и устранения проблемы в зависимости от марки, класса, размера и массы транспортного средства. Для наиболее востребованных отечественных моделей грузовых авто данная операция имеет следующие особенности:

Схождение колес на «Камазе». Для правильной регулировки схождения необходимо, чтобы грузовик стоял на ровной поверхности для проведения тех же замеров линейкой, что описаны выше, при корректно накачанных покрышках. Далее показатели фиксируются, а после 2…3 минут непрерывной спокойной езды автомобиля проводятся заново. Если результаты имеют расхождения, то авто нуждается в корректировке схождения.

Вам это будет интересно О косметическом ремонте литых автомобильных дисков

Мастер снимает болты наконечников рулевой тяги и начинает регулировку винта до достижения нормативных показателей. По завершении процедуры гайки одеваются на своё место.

На заметку.

Обязательно нужно выполнить контрольные замеры показателя при ровных колёсах, а также повёрнутых максимально и влево, и вправо. Предельный угол поворота колёс на современных моделях «Камазов» составляет 26 градусов в обе стороны. Если эти показатели составляют иные величины или различаются между собой, необходимо выполнить процедуру повторно.

«Газель». Для определения верного позиционирования колёс автомобиль необходимо поставить на ровном асфальте и замерить внутреннее расстояние между закромами дисков на одной оси. Далее водитель аккуратно проезжает вперёд на несколько сантиметров, пока они не повернутся на 90 градусов, и повторяет процедуру. Различающиеся показатели означают нарушение схождения колёс, что требует регулировки.

Далее колёса необходимо вывесить на подъёмнике, ослабить винты рулевой тяги при помощи ключа на 17 и аккуратно вращать механизм до достижения требуемого угла наклона колеса, после чего собрать систему тем же способом.

ГАЗ 53 – достаточно старая модель автозавода, которая прекратила выпускаться ещё в 1993 году, но по сегодняшний день активно использующаяся для различных коммерческих целей в регионах страны.

Для определения необходимости схождения колёс мастер вывешивает авто и определяет свободный люфт ступицы, контролирует излом втулок в шкворнях, замеряет необходимые расстояния, а также проверяет давление в баллонах.

После регулировки показатель углов установки передних колес для нагруженного до допустимой грузоподъёмности автомобиля не должен превышать 2°30’±0°30’, что считается допустимым отклонением.

Регулировка схождения на легковом автомобиле Важно!

Если водитель знает, что эксплуатируемый им грузовик имеет неверное отклонение колёс и нарушенный сход-развал, его нельзя ни в коем случае эксплуатировать под высокой нагрузкой.

Развал-схождение в домашних условиях

Я где-то слышал, что правильно отрегулированные углы установки колес хорошо влияют на управление автомобилем, уменьшают износ резины и расход топлива. Неплохие доводы в пользу регулировки.

Есть два варианта регулировки:1. Поехать на стенд, где умелые мастера всё сделают, чертыхаясь и сквернословя.2. Поехать в гараж и сделать всё самому. Чертыхаясь и сквернословя.

В первом варианте ничего интересного, поэтому напишу про второй.___________________

Прежде всего, для точной регулировки нужна горизонтальная поверхность.Для проверки пола своего гаража на горизонтальность я соорудил гидравлический уровень из прозрачной пвх трубки, двух уголков и двух линеек.

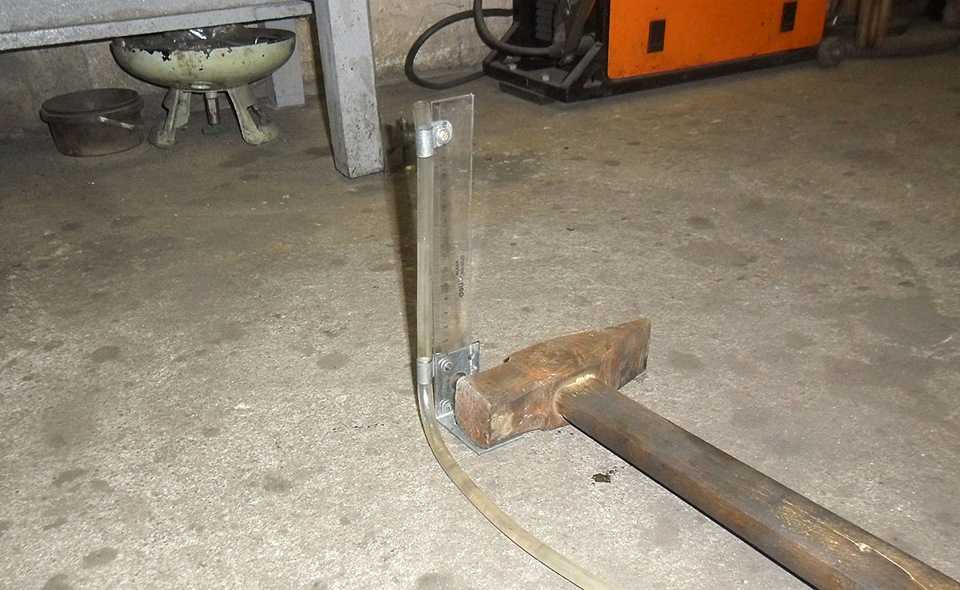

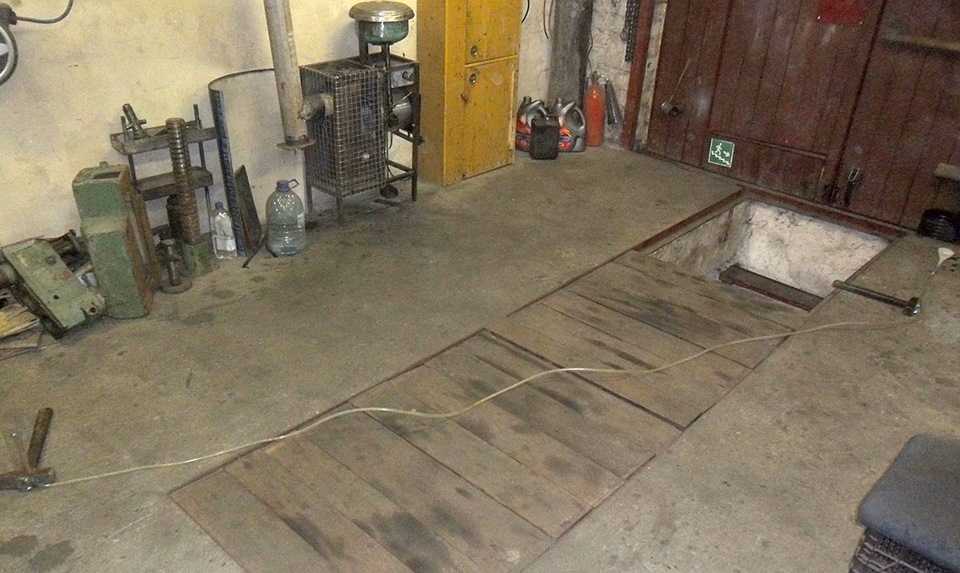

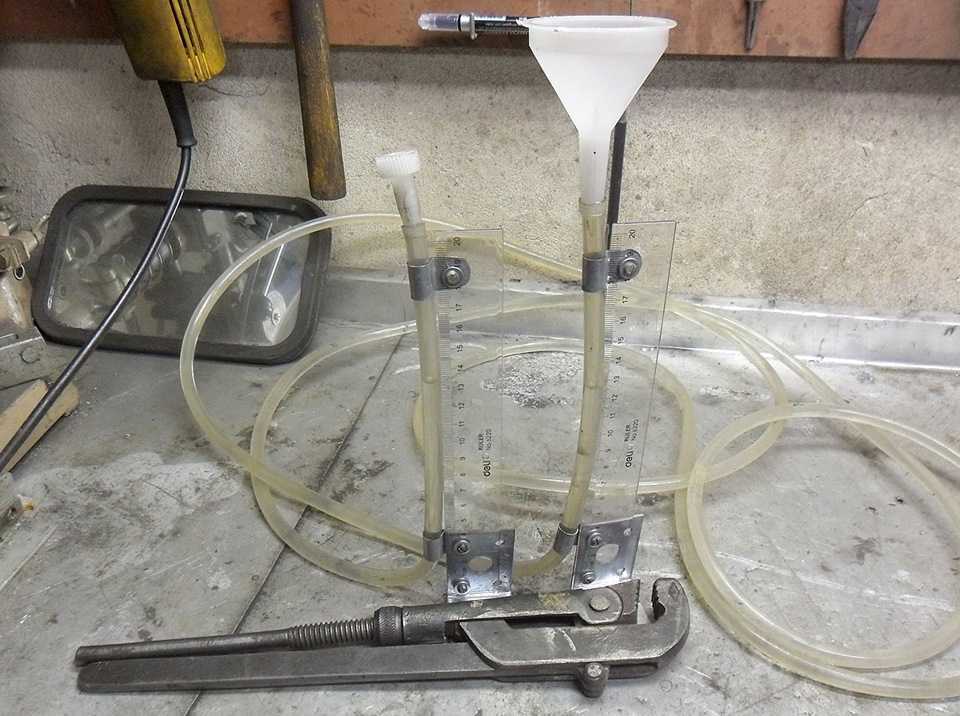

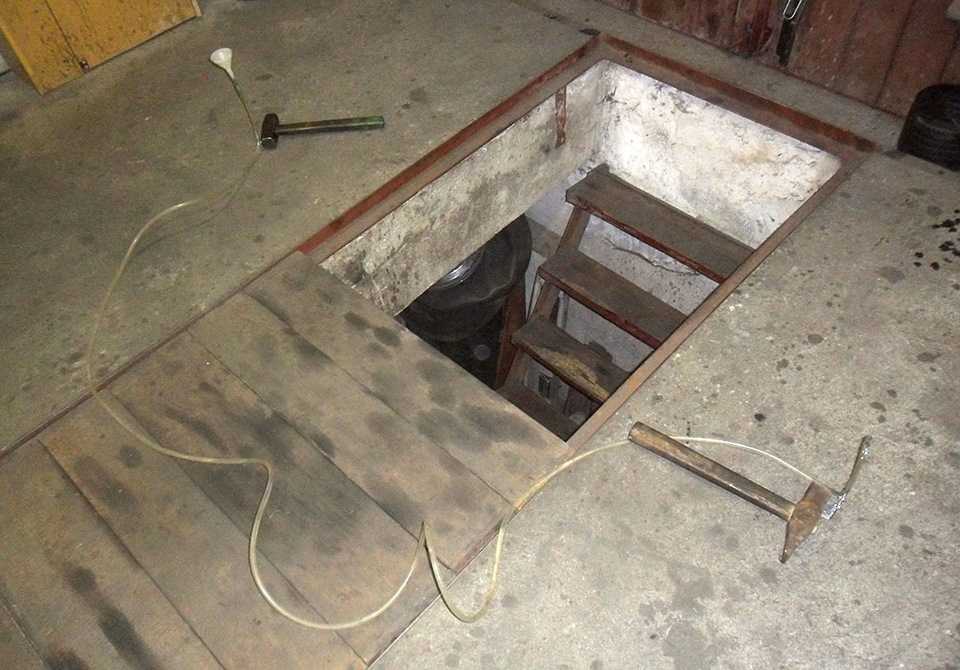

Вот наглядно процесс измерения горизонтальности пола:

Ставил обе линейки в те места, в которые становятся колеса машины и смотрел разность показаний.

Мне повезло — пол практически идеально горизонтальный! Разность уровней была не больше 5 мм — вполне допустимо.Если перепад больше, можно подкладывать под колесо дощечки или фанеру нужной толщины.

Ещё, естессно, нужно проверить давление в шинах, убедиться, что все элементы подвески исправны, в рулевом отсутствуют люфты и ступичные подшипники правильно отрегулированы. Иначе все потуги не имеют никакого смысла.

И для правильных замеров нужно загрузить машину. Для этого можно накидать в салон мешков с бульбой, или на крайняк посадить пару друзей поувесистей.___________________

Подготовка закончена — можно приступать к замерам!

Прежде всего измеряется продольный наклон шкворня. Для этого с переднего торца верхней головки стойки свешиваю отвес.

И измеряю расстояние от отвеса до торца нижней головки. Должно быть в пределах 26-31мм, причем разница справа и слева — не больше 2,5мм. Тогда машина будет ехать прямо, а не туда, куда захочет.

А вот для регулировки развала не так давно я приобрел приспособу заводского изготовления.

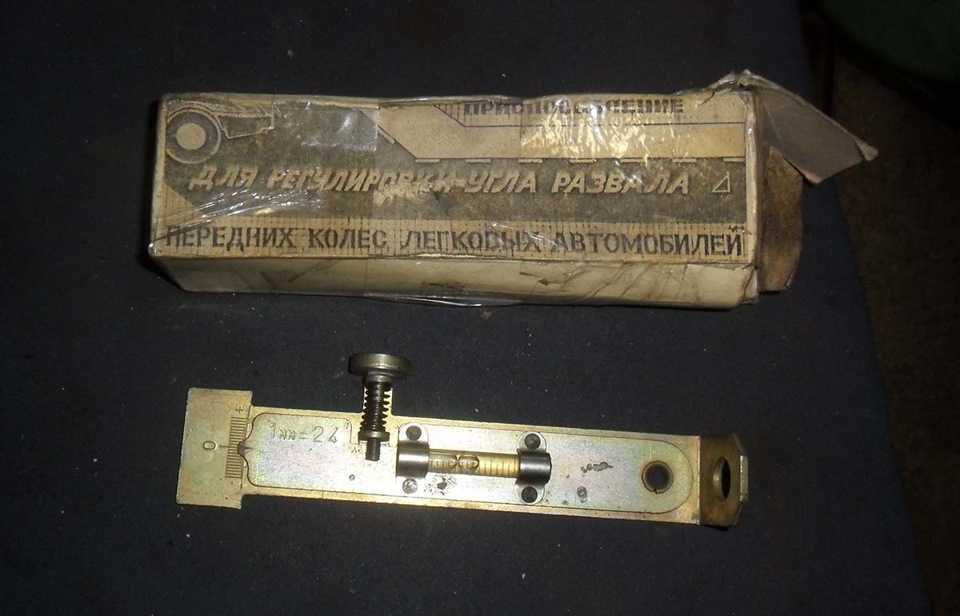

Вот такая приспособа. С инструкцией.

До этого пользовался самопальной аналогичной конструкции, которую сделал из подручных материалов. О ней раньше писал (здесь).

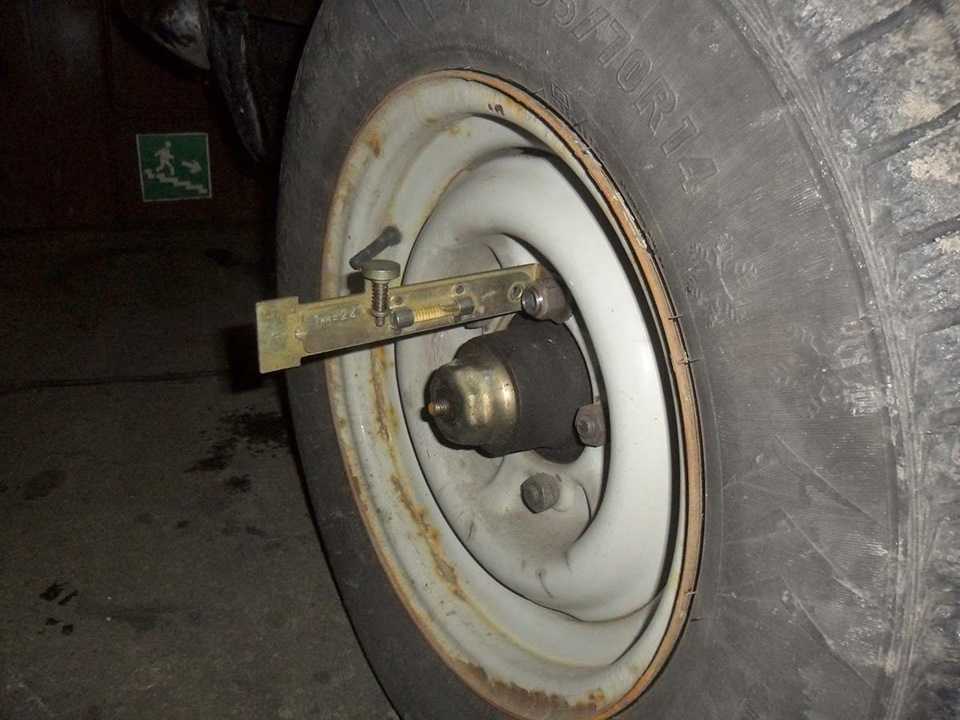

Приспособа вешается на одну из шпилек колеса, которая должна находиться вверху.

Пузырек уровня на стрелке при помощи винтика подгоняется в середину.

Потом колесо поворачивается на 180°. Для этого, если позволяют размеры гаража, можно перекатить машину вперед. У меня длины гаража не хватает, поэтому приподымаю домкратом под стойку и поворачиваю колесо.

Снова выгоняю винтиком пузырек на середину.Вычисляю угол развала — разность первого и второго значений делю на два._____________________

И последний этап регулировки — схождение.Для этого я сделал специальную линейку, о которой писал в своем блоге (здесь).

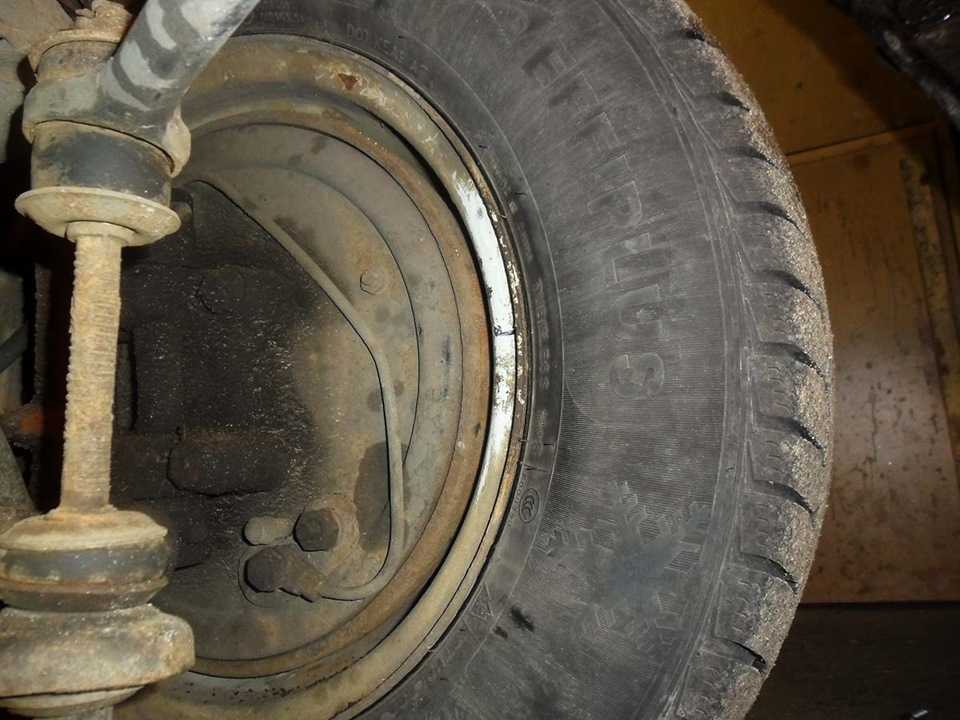

Делаю отметки на дисках передних колес спереди на уровне центра ступицы.

Измеряю линейкой расстояние между этими отметками.

Теперь тоже неплохо бы перекатить машину вперед, чтобы эти метки оказались сзади. Но у меня гараж не настолько длинный.Поэтому приподымаю по очереди колеса (специально сделанным для этой цели домкратом) и поворачиваю так, чтобы метки оказались сзади на том же расстоянии от пола.

Измеряю расстояние между метками, но уже сзади.

Отнимаю от второго значения первое — это и есть размер схождения! Для Волги должно быть 1-1,6 мм._____________________

Еще один немаловажный вопрос — даже если машина захочет ехать прямо, как сделать так, чтобы и руль при этом стоял прямо?Для этого у меня тоже есть специальный прибор!Вот такой:

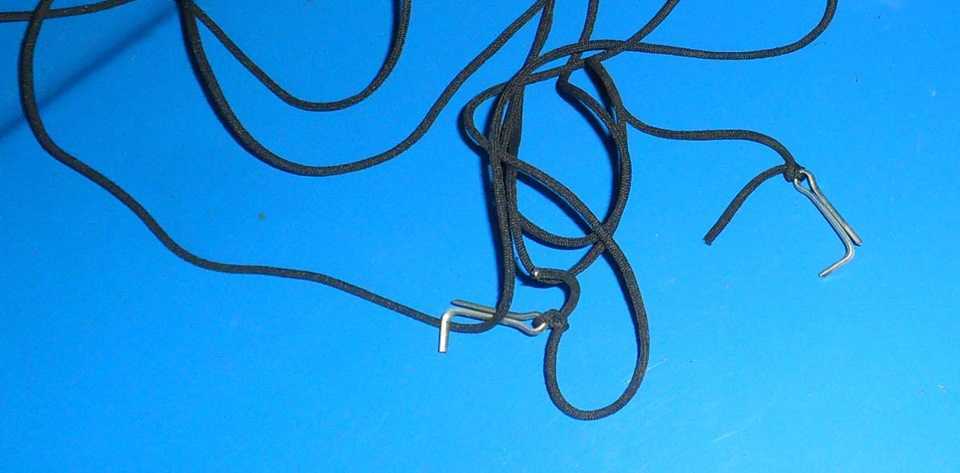

Это резинка с кручочками.

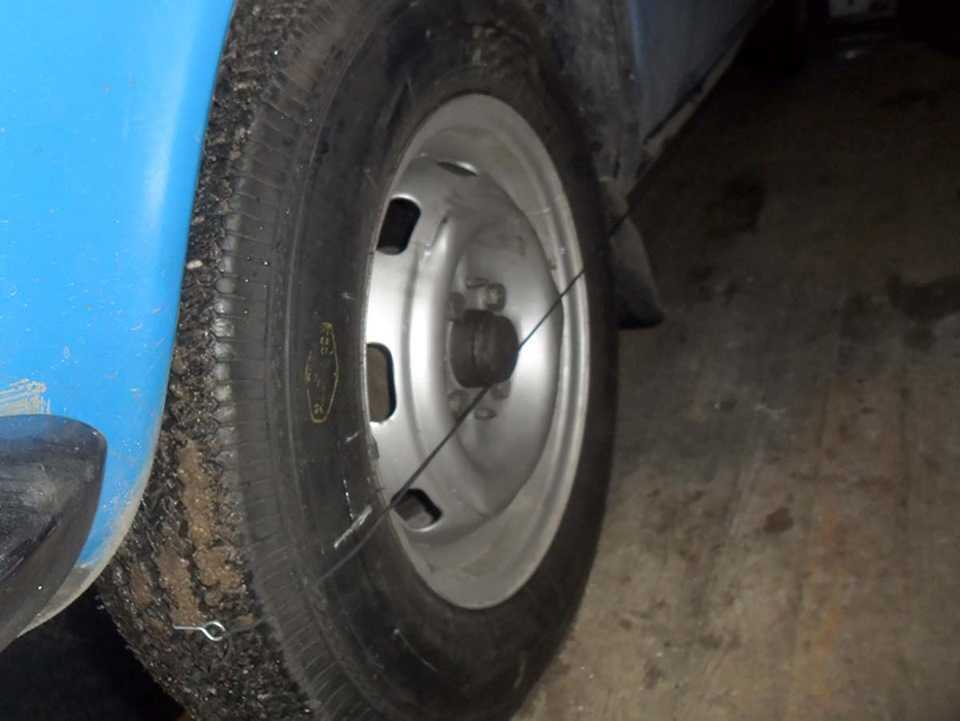

Перед регулировкой схождения резинка натягивается между передним и задним колесом с левой стороны. Примерно вот так:

Руль ставится в положение движения прямо и левой тягой регулируется колесо так, чтобы покрышка прикасалась к резинке одновременно и передней и задней частью. Затем схождение регулируется правой тягой._____________________

И еще.Описанная выше приспособа для измерения развала удобна для машин, где развал регулируется шайбами. Измерил — поставил нужное количество шайб. Но не сильно удобно для машин, где регулируется эксцентриковыми втулками (например, ГАЗ 21).Поэтому, сейчас я проектирую другую приспособу, которая будет удобна и в этом случае. Так что, не переключайтесь. Как доделаю, и о ней напишу в блоге.

голоса

Рейтинг статьи

Как отрегулировать схождение колеса на «Газели» самому

Как правильно провести регулировку схождения колес Выполнять развал-схождение колес своими руками является достаточно сложно и ответственной задачей. Для начала придется выбрать соответствующие инструменты, а также выделить определенную сумму. При проведении рабочих действий придется воспользоваться дорогостоящим инструментом.

Тем, кто решит провести все самостоятельно без помощи специалиста, придется заранее приобрести специальное оборудование.

Автовладельцам потребуется обзавестись следующими инструментами:

• Измерителем развала (цифровой разработкой).
• Регулятором схождения для выполнения замера.
• Набором с ключами.

Вам это будет интересно О колпаках на колеса на ВАЗ: оригинал на литые диски

Выполнить основную работу можно с осуществлением определенных действий. Порядок работы будет выглядеть следующим образом: автовладелец должен определить расстояние между конструкциями. Все эти сведения нужно зафиксировать на бумаге.

Когда показатель развала меняется, аналогичная ситуация происходит и со схождением. Нужно убедиться, что все гайки на колесах прочно затянуты. При несоблюдении идентичности следует своевременно принять меры, чтобы данную ситуацию изменить. Разность между изделиями может иметь максимум 0.5 атмосфер.

Важно!

При помощи контргайки, болта с эксцентриком происходит крепление рычагов подвески транспортного средства. Чтобы отрегулировать угол развала, нужно немного отпустить гайку. Таким образом можно обеспечить свободное вращение эксцентрика. После завершения данных мероприятий следует затянуть отпущенные гайки, снять автомобиль с домкрата.

Можно ли сделать самостоятельно

Узнать, верны ли углы колес развала и
схождения машины можно и без сложного оборудования, но результат будет лишь
приблизительным, а процесс долгим. Такие меры оправданы только при наличии
свободного времени, да и то, только чтобы убедиться в необходимости посещения
СТО для полноценной регулировки.

При
самостоятельной регулировке шансы все
сделать правильно невелики.

В домашних условиях, чтобы проверить развал и
узнать правильность схождения, установите руль в ровное положение. Затем выполните
следующее:

1. На внешней
   стороне шины сделайте мелом узкие вертикальные метки в самой крайней части
   вверху и внизу. Давление в покрышках должно быть везде одинаковым.
2. Строго по
   центральной оси этих меток приложите отвес. Это может быть обычная нитка с
   грузиком на конце. Точка опоры — это крыло машины.
3. Дождитесь
   остановки колебания отвеса и измерьте рулеткой расстояние от нитки до
   метки.
4. Действие
   выполняется на всех четырех шасси, а данные записываются, чтобы не забыть
   и ничего не перепутать. Так вы определите развал.
5. Затем сдвиньте машину на 40-90
   см (зависит от диаметра дисков на машине), чтобы метки повернулись на 90º.
   Теперь они расположены на одной горизонтальной линии.
6. Произведите
   снова замеры, приложив отвес к одним и тем же точкам кузова со всех
   сторон. Так вы определите схождение.

Отклонение данных до 3 мм теоретически
допустимо, хотя и не желательно. Свыше 3 мм развал или схождение настроены
неверно (в зависимости от того, где были отклонения — по горизонтали или по
вертикали). Для более точной проверки своими руками используют деревянные
рейки, привязываемые к колесным дискам машины.

Пример
крепления рейки на колесо

Это особенно эффективно для автомобилей с
задней полузависимой подвеской, которая всегда сохраняет ровное положение
колес. От задней рейки с саморезом натягивают нить так, чтобы она отступала от
планки на 2 см. На рейке спереди необходимо предусмотреть тоже саморез и
закрепить нить строго на расстоянии 2 см от нее. Это позволит наглядно увидеть
схождение. Для более точного результата используйте деревянный брусок толщиной
2 см. Проведя им вдоль планки получится заменить отклонения в схождении,
поскольку нить будет либо плотно прилегать к нему, либо отходить от него.

Ориентация по бруску
