Инструкция: как проверить предохранитель в машине мультиметром и без приборов?

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды). Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска»

Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer»

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Конструкция и принцип действия предохранителя

На данный момент существует богатое разнообразие форм, номиналов и типоразмеров таких предохранителей, но их конструкция и принцип действия приблизительно одинаковы. Обособленно стоят только самовосстанавливающиеся предохранители, но и их мы рассмотрим в нашей статье.

Принцип действия предохранителей

Начнем наш разговор с принципа действия предохранителей. Это облегчит понимание конструкции и методов проверки этих коммутационных устройств. Ну и понятное дело — их ремонта.

Если вы помните школьный курс физики, то должны знать, что при протекании тока через любой проводник последний нагревается. Насколько сильно он нагревается зависит от материала проводника, силы тока и сечения проводника. Там есть еще масса мелких факторов, но на данном этапе мы их отбросим.
Так вот, если по проводу сечением 1 мм2 пропустить ток в 13А, то проводник нагреется, но незначительно. Если же такой же ток пропустить по проводу сечением 0,5 мм2 то проводник нагреется примерно в два раза больше. А если еще сравнить медный и алюминиевый проводник, то последний будет греться еще больше — как на видео.

Как мы опять-таки помним из школьного курса физики, чем сильнее проводник нагревается, тем хуже он проводит электрический ток. То есть, его сопротивление растет — а раз растет сопротивление, а ток остается прежним, то он будет еще быстрее нагреваться.
Получается, что если взять два одинаковых проводника один с температурой в +20⁰С, а второй с температурой в +60⁰С, и пропускать по ним одинаковый ток, то второй проводник за одинаковый промежуток времени выделит большое количество теплоты. Эти свойства и заложены в принцип действия предохранителей.

По сути предохранитель – это кусочек проводника со строго рассчитанным сечением. При протекании по нему тока ниже максимально допустимого он греется, но не достигает тех температур при которых происходит плавление данного материала. Ведь чем больше разница температур между проводником и окружающей атмосферой, тем быстрее он остывает.

Если же ток превышает некое значение, то данный проводник нагревается до такой температуры, при которой происходит его плавление. В результате он разрушается, тем самым обрывая цепь. А раз нет цепи, то нет и тока. Все, предохранитель свою функцию выполнил, защитил нашу цепь от слишком высоких токов. Несите нового защитника.

Конструкция предохранителей

Для ответа на вопрос: «Предохранитель — как проверить?», вам необходимо знать его конструкцию. Данные коммутационные аппараты бывают нескольких видов – трубчатые, ножевые и самовосстанавливающиеся.

Наибольшее распространение получили трубчатые предохранители. Ножевые применяются значительно реже и преимущественно в автомобилестроении. Самовосстанавливающиеся обычно применяются в низковольтной электротехнике.

Трубчатый предохранитель состоит из корпуса – чаще трубки, за что и получил такое название. Обычно она выполнена из диэлектрических материалов — стекло, керамика или другие диэлектрики.

Начало и конец таких предохранителей обычно имеют контактную часть. Это может быть просто заделка из проводящего материала. А может быть оконцовка с контактной частью.

Способы проверки

Далее будут описаны несколько вариантов того, как прозвонить и проверить предохранитель мультиметром. Для проверки понадобится мультиметр или тестер с функцией прозвонки.

Вариант 1

Перед тем как начинать проверку предохранителя в машине, необходимо осмотреть деталь визуально. Если элемент имеет прозрачный корпус, должно быть видно проволочную перемычку между контактами и ее состояние. Если у элемента непрозрачный корпус, потребуется его проверка.

Установить мультиметр в режим прозвонки.
Оба щупа прибора соединить с контактами детали.

Звуковое оповещение мультиметра укажет на целостность защитного элемента. Отсутствие сигнала является указанием на неисправность.

Этот вариант подходит для прозвонки электротехнических предохранителей. Принцип совершенно идентичен. Режим «прозвонки» укажет на целостность перемычки.

Вариант 2

Этот способ применяется если у тестера или мультиметра отсутствует звуковая прозвонка цепи.

Далее необходимо:

Установить прибор на режим замера сопротивления цепи.
Оба щупа прибора соединить с контактами проверяемого элемента.

Если прибор показывает значение «0», деталь можно считать исправной. Цифровые значения являются показателями того, что ПП сгорел.

Подобным способом можно проверять электротехнические предохранители, не находящиеся под высоким напряжением. Отсутствие сопротивления укажет на целостность перемычки.

Вариант 3

Проверку можно осуществить, не вынимая предохранитель из гнезда. Главное знать какой именно элемент подлежит проверке.

Мультиметр или тестер установить в режим замера постоянного напряжения.
Щуп «минус» соединить с корпусом автомобиля.
Включить зажигание.
При необходимости включить питание неработающего прибора.
Щупом «плюс» замерить напряжение с обоих контактов защитного устройства.

Наличие напряжения с обеих сторон, укажет на целостность элемента. Напряжение только на одном контакте, укажет на обрыв перемычки.

Способ может быть применим для проверки напряжения на выходе электрощитов, электрических шкафов или радиоприборов.

Диагностика приборов

Для диагностики целостности предохранителя на сетевом вводе электрических приборов необходимо:

Отключить прибор из сети.
Найти защитный элемент.
Перевести мультиметр в режим замера переменного напряжения. Выставить параметр 250–500 вольт.
«Нулевой» щуп мультиметра подключить ко второму вводному проводу в приборе.
«Фазный» щуп присоединить к выводному контакту предохранителя.
Напряжение от 220 до 230 вольт укажет на работоспособность детали.

Часто тяжело определить вводную и выходную сторону защитного устройства в электроприборах. Для полной проверки потребуется замерить напряжение с обеих сторон предохранителя.

Проверка в электрических щитах

Для проверки под рабочим напряжением необходимо четко соблюдать технику безопасности. Далее нужно:

«Нулевой» (черный) щуп присоединить к нулю или корпусу щита, или электрического шкафа.
«Фазный» (красный) щуп присоединить к выходу плавкого предохранителя.
Напряжение должно составлять более 190 вольт. Если напряжение менее 100 вольт, предохранитель подлежит замене.

Замер проводится под напряжением, с соблюдением всех требований безопасности.

Во время замера запрещается работать одному, держаться или прикасаться к металлическим частям электрического щита или шкафа.

После того как был найден неисправный предохранитель, его необходимо заменить. Запрещается:

Использовать в качестве перемычки простую проволоку. Не зная номинального сопротивления и силы тока, проволочная перемычка может не сработать в качестве размыкателя цепи. Это может привести к плавлению, возгоранию проводки или всего автомобиля.
Использование защиты не подходящей по размеру корпуса. Элементы маленького размера не будут надежно держаться в гнезде, осуществляя контакт. Большие предохранители просто не влезут в гнездо или сломают его.
Нельзя использовать прерыватели открытого типа. Плавление может вызвать отскок горячей капли металла, что может привести к возгоранию.
Запрещается использование прерыватели другого цвета. Элемент может не выдержать нагрузки или не прогореть от ее величины.

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает;
теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент;
возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его;
если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи;
отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой;
когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Когда провокатор перегорания предохранителей устранён, можно наконец-то ставить новый защитный элемент и продолжать эксплуатацию своего транспортного средства.

Стоит помнить перед работой

Нужно помнить — что предохранители стоят в электрической цепи, поэтому нужно соблюдать меры предосторожности:

Автомобиль должен быть «заглушен»
Зажигание нужно выключить
Аккумулятор должен быть установлен и клеммы должны быть накинуты, иначе не будет «питание» электрической цепи
Не перемыкайте контакты одного предохранителя с другим, мультиметром.

Что хочется добавить в заключении, ребята – два первых метода доступны всем, то есть банально вытащить и посмотреть, а вот третий с тестером … купите его, реально полезная вещь в автомобиле, если решили постигать его сами, просто не заменим!

Сейчас смотрим подробное, но полезное видео.

Надеюсь вам помог, искренне ваш АВТОБЛОГГЕР.

(10 голосов, средний: 4,90 из 5)

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на значок прозвонки

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал “пиииииииип”. Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа “пиииииииииииииип” мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Как проверить предохранитель с помощью батарейки и лампочки

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет уже гореть ярким пламенем.

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью. Я находил на Алиэкспрессе вот такой неплохой набор

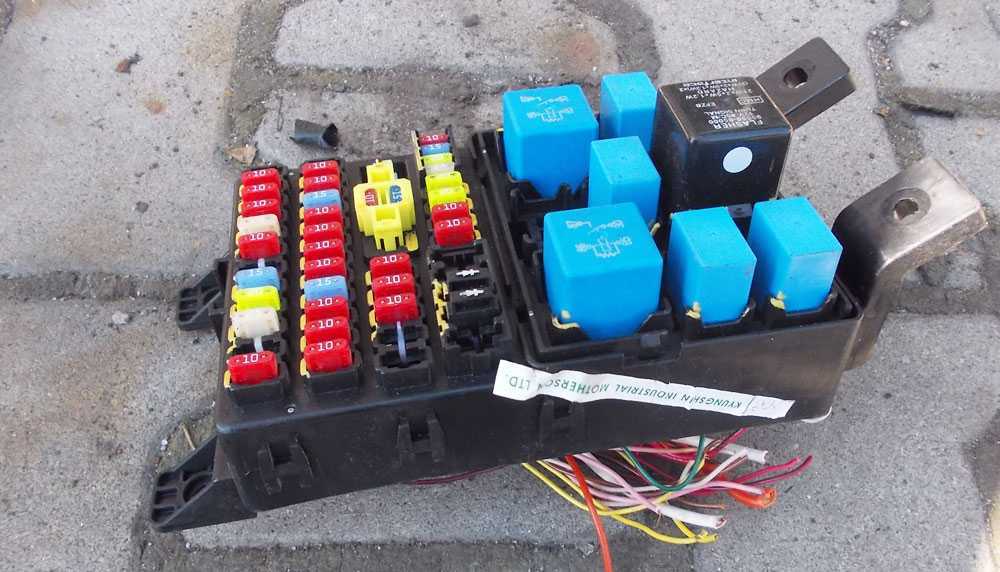

Как проверить предохранитель в машине

Если произошла перегрузка цепи в автомобиле, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику. В современных автомобилях карта располагается непосредственно на крышке блока предохранителей.
