Как снять и поставить стартер автомобиля ваз-2109

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

Во время запуска двигателя возникает необычный шум;
Полное отсутствие или медленное вращение стартера;
Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
Агрегат вращается с бендиксом, но потом сцепление разрывается;
Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов

Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер

Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Стартер необходим для заводки машины, во время работы двигателя он отключается. Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком – деталью, установленной на конце коленчатого вала (закреплена непосредственно на кончике). Маховик крутиться по своей оси, если завести двигатель у автомобиля, а стартер вставлен своей передней частью (маской) внутрь маховика, и когда вы начинаете заводить двигатель автомобиля, бендикс с шестеренками входит в зацепление в стоящий на месте маховик (там шестерня стартера соприкасается с зубьями маховика). После вхождения на стартер идёт ток, и шестерня у стартера начинает вращаться. Скорость вращения шестерни 250 оборотов коленвала в минуту, соответственно 4 оборота в секунду). Когда вы убираете руку с ключа зажигания, он с помощью пружинки отводится назад, и бендикс у стартера возвращается на своё место. В это время выходит из зацепления шестерня с маховиком. Мы постарались объяснить механизм работы стартера, а теперь разберемся как его менять.

Примечание! Переднеприводные автомобили гораздо удобней в ремонте, чем классика: в классических моделях для снятия стартера необходимо разбирать двигатель, иначе к нему не подлезть из-за неудобного месторасположения. В Самарах этот момент более продуман, а значит и инструментов понадобится немного: гаечные ключи и смотровая яма.

Месторасположение стартера

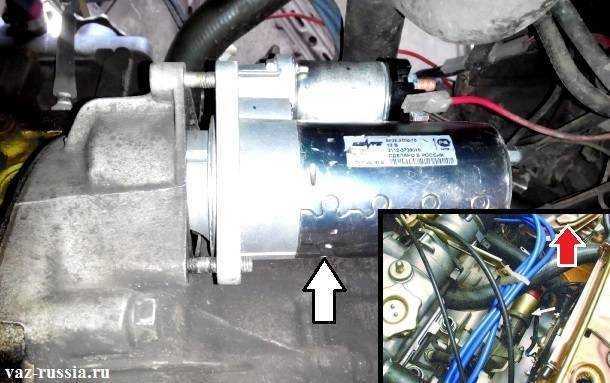

На автомобилях семейства Самара или Самара 2, стартер располагается в одинаково. В поиске стартера, сначала следует ориентироваться на аккумуляторную батарею (красной стрелкой на маленьком фото показана), потом, заглянув по глубже в моторный отсек, вы обнаружите стартер (указан белой стрелкой). Лучше всего загоните автомобиль на смотровую яму и оттуда смотрите на стартер (большое фото было сделано из нижней части автомобиля), вставленный внутрь двигателя.

Когда менять стартер?

Слышны щелчки во время проворачивания ключа в зажигании, а автомобиль не заводится.
Бендикс не входит в зацепление и стартер работает в холостую (слышно звук прокручивания стартера, однако двигатель не запускается).
Стартер крутиться очень плохо (медленно). Здесь возможны несколько причин: во-первых, аккумулятор сел – зарядите его; во-вторых, втулки у стартера пришли в негодность и вал сместился – замените втулки новыми, проведите ремонт, разобрав стартер, при отсутствии средств на новый (с подробной инструкцией знакомьтесь в статье «Ремонт стартера на автомобиля»).

Снятие

1) Скиньте минусовую клемму с аккумулятора автомобиля, чтобы обесточить подачу электричества на стартер. Трудности с отключением? – Смотрите статью: «Замена аккумулятора на автомобиле», пункт первый.

2) Теперь подумайте, с какой части автомобиля вам будет легче всего снимать стартер с машины (сверху/ снизу). Совет: у карбюраторных двигателей в отсутствии поблизости смотровой ямы, легче снимать сверху. У инжекторных машин сверху также возможно снимать, однако вдобавок необходимо снять корпус воздухофильтра. Учтите, в разы удобнее снимать снизу, пользуясь ямой. Нижний болт без проблем выверните (сверху, кстати, нижний болт вы скорее всего даже и не отвернёте без специального инструмента). При наличии защиты картера – снимайте (присутствует не на всех автомобилях, т.к. с завода защита не ставится, но брызговик, защищающий двигатель от загрязнения ставится всегда, обязательно снимайте его, инструкция «здесь»).

3) Сняв все препятствующие детали, переходим к снятию непосредственно стартера:

отсоедините колодку проводов, потянув за неё (фото 1);

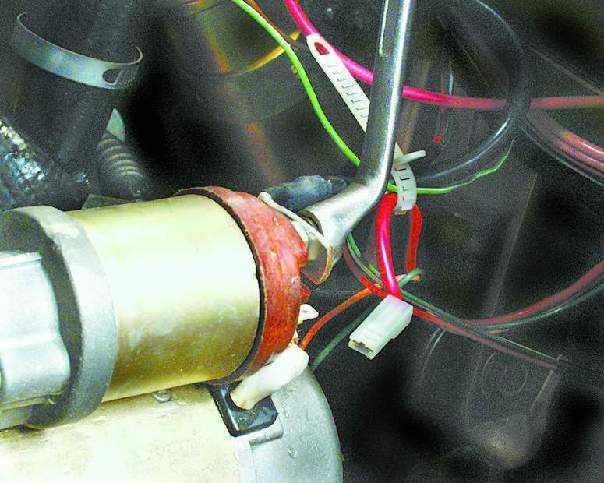

переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (фото 2);

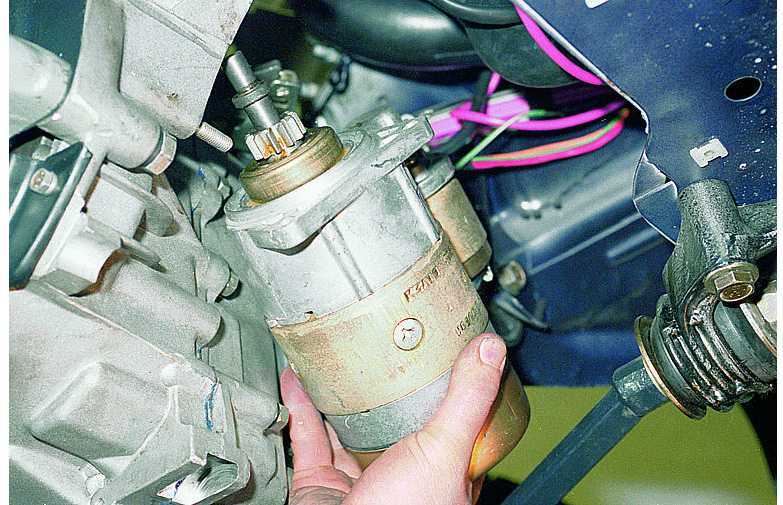

снимите клемму со шпильки стартера, на которой она и находиться (фото 3);

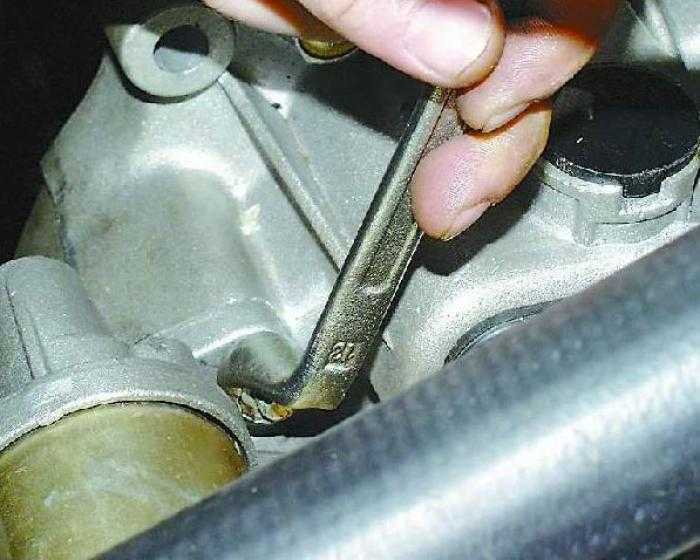

выверните три гайки, крепящие стартер к двигателю автомобиля.

Установка

Устанавливается новая деталь в обратном снятию порядке.

Примечание! Рекомендуем зачистить шкуркой клемму, подсоединенную к стартеру, в случае наличия ржавчины или въевшейся грязи. Чистая клемма обеспечит лучший контакт, а чтобы впредь она больше не гнила и не окислялась, смажьте солидолом либо вазелином.

Особенности конструкции и ремонта стартера ВАЗ-2114

В этой небольшой статье мы постараемся максимально подробно разобраться в том, как осуществляется ремонт стартера на ВАЗ-2114. Это устройство, которое позволяет запустить двигатель. Стартер – это электромотор, который раскручивает коленчатый вал двигателя. За счет своей конструкции он приводится в зацепление с шестерней коленвала только после поворота ключа зажигания. Но что делать, если вдруг при повороте ключа не происходит ничего? Именно в этом мы и разберемся.

Конструкция

Там, где на ВАЗ-2114 стартер устанавливается, находится еще несколько элементов – воздушный фильтр, термостат, и прочее. Поэтому, чтобы получить свободный доступ ко всем узлам системы запуска, придется некоторые детали снять. Конструкция стартера состоит из таких компонентов:

Задняя крышка.
Бронзовые втулки.
Меднографитовые щетки.
Якорь с обмоткой (ротор).
Статор с обмотками.
Бендикс – обгонная муфта, вилка и шестерня.
В редукторных стартерах имеется планетарный механизм.
Передняя крышка.
Втягивающее реле.

Далее приступим к описанию работы механизма.

Как работает стартер?

На автомобилях ВАЗ-2114 чаще всего устанавливаются стартеры с планетарным редуктором. Они позволяют существенно увеличить мощность, прикладываемую к венцу маховика. А самое главное – это то, что такая конструкция позволяет использовать электродвигатель низкой мощности. Работа происходит по такому алгоритму:

При повороте ключа зажигания происходит подача напряжения на реле.
Замыкаются контакты и подается напряжение на втягивающее реле.
Под действием магнитного поля сердечник втягивается и замыкаются силовые контакты.
Параллельно с этим шестерня на бендиксе перемещается по оси и вводится в зацепление с венцом маховика.
Напряжение подается на обмотки электродвигателя, ротор начинает вращаться.
И если нет никаких неисправностей, двигатель автомобиля запускается.

Но случается и такое, что ВАЗ-2114 не заводится, а стартер крутит. В этом случае поломку нужно искать в системе зажигания, приводе ГРМ, топливоподаче.

Типичные поломки

Если не крутит стартер на ВАЗ-2114, то возможно присутствие таких неисправностей:

Стерлись щетки.
Разрядился аккумулятор.
Обрыв обмотки якоря или статора.
Поломка втягивающего реле – разрушение обмоток.

Обратите внимание на то, что при поломке бендикса и обгонной муфты стартер продолжит крутить, но вот зацепления с венцом не будет

Нередко причиной того, что стартер слабо крутит, является плохая масса или низкий заряд батареи. В этом случае потребуется заменить бронзовые втулки и провод, который соединяет коробку передач и минусовую клемму аккумулятора

Обратите внимание на то, что цепь питания обмотки стартера не защищена предохранителем

Поэтому крайне важно производить своевременную замену щеток и чистку ламелей. Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера. Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера

Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера.

Как снять агрегат?

Для того чтобы выполнить ремонт стартера ВАЗ-2114, вам потребуется его демонтировать. Для этого достаточно выполнить такие манипуляции:

Отсоединяете от минусовой клеммы аккумулятора провод. Если этого не сделать, то возможно замыкание.
Освобождаете доступ к стартеру – снимаете корпус фильтра очистки воздуха.
Теперь при помощи ключа на «13» нужно выкрутить гайку, которая крепит на втягивающем реле силовой провод.
Тонкий провод также нужно извлечь.
Тем же ключом выкручиваете три гайки, которыми крепится корпус к картеру сцепления.
Снимаете агрегат.

Теперь можно приступить к ремонту стартера ВАЗ-2114. Чтобы качественно его выполнить, придется полностью разобрать механизм.

Что нужно менять?

Для того чтобы выполнить ремонт, вам нужно приобрести комплект запасных частей. В частности, потребуются такие компоненты:

Щетки.
Втулки.
Бендикс.

Как правило, эти элементы чаще всего выходят из строя. Если произошла поломка обмоток или части корпуса, то намного проще (и эффективнее) окажется установить новый стартер или бывший в употреблении, но рабочий.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

Щетки;
Якорь;
Обгонная муфта;
Тяговое реле;
Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

Снимите корпус со стартером.
На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

Снимите стопорное кольцо, расположенное возле обгонной муфты.
Снимите ограничительное кольцо.
Демонтируйте пластиковый упор рычага, что позволит достать якорь.
Достаньте промежуточную опору с вала.
Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

Чтобы снять реле, открутите два винта, расположенные спереди;
Приподнимите реле, отсоедините от рычага якорь;
Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

Загрузка …

Диагностика стартера

Проверить работоспособность стартера можно без демонтажа устройства при помощи мультиметра. Как показывает практика, удобнее всего использовать цифровой прибор.

Аккумуляторные клеммы соединяются с полюсами измерительного прибора. За показаниями попросите проследить помощника, а сами садитесь в автомобиль. Для безопасности установите КПП в нейтральное положение и затяните ручник.
Как только тестер был подключен, вольтметр должен показать напряжение. Если с АКБ все в порядке – значения будут находиться в диапазоне от 11 до 13 В.
Поверните ключ зажигания, включите стартер. В этот момент замерьте напряжение. Если система теряет 1-2 В, то стартер не оказывает сопротивления. Если показания уменьшаются в два раза, тогда можно сделать вывод, что «стартер берет на себя». В такой ситуации, возможно, износились щетки или втулки.
После демонтажа устройства можно проверить состояние тягового реле. Подайте к выводам на корпусе напряжение 12 вольт от АКБ. Если обгонная муфта передвигается к передней крышке, тогда с этим узлом все в порядке. В ином случае понадобится покупать новый элемент и менять.

Замена щёток на стартере на ваз 2109 своими силами

Щетки стартера ВАЗ Вполне обычная ситуация — машина не заводится больше с полуоборота. Теперь вместо привычного рева мотора из-под капота слышатся лишь жалобные скрипы и повизгивания стартера. Необходимо, вне зависимости от вашего желания, приступить к диагностике стартера. Наша инструкция в этом поможет. Не стоит сразу снимать и разбирать сам стартер. Возможно, произошел обрыв электрической цепи либо нарушился контакт, поэтому проверьте элементы цепи и замок зажигания, а так же заряд аккумулятора. Если проводка исправна и аккумулятор в норме, только тогда снимайте стартер. Возможно, замена щеток стартера ваз 2109 решит проблему, поэтому начните с них и не торопитесь разобрать стартер полностью

Важно знать, как определить неисправность, поэтому все по порядку

Замена стартера ВАЗ 2109 (2108, 2115, Калина)

В этой статье пойдет речь о замена стартера на автомобиле Калина. Но в связи со схожей конструкцией двигателей, она отлично подойдет и для других авто семейства ВАЗ (2109, 2108, 2115 и т.д.).

Изначально, на моем автомобиле 2007 года выпуска (1118 1.6 8кл) был установлен стартер производства БАТЭ 2109-3708010-01. После 80000 километров пробега он начал выделывается и периодически отказывался работать — поворачиваю ключ, а в ответ тишина, ничего не клацает, ничего не крутиться. Но после применения физической силы — немного по нем постучать ключом — он оживал и снова начинал работать.

Вскрытие показало, что практически полностью, процентов на 90, износились щетки. В таком случае можно было просто заменить их на новые, но мне не понравилась сама конструкция стартера. Постоянные магниты не приклеены к корпусу, устанавливать их на место сплошное веселье, отсутствует редуктор. И именно из-за последней причины я решил заменить стартер на новый — с редуктором. По моим соображениям стартер с редуктором должен будет лучше крутить двигатель зимой, ибо старому это делать было очень тяжело.

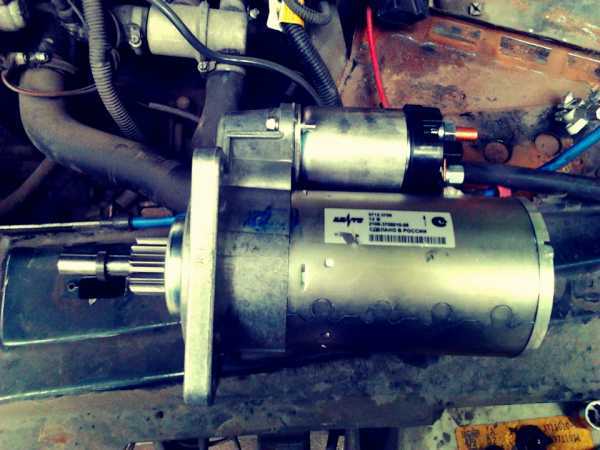

Купил стартер фирмы АТЭК 2108-000.

Для того, что бы снять старый стартер придется снять воздушный фильтр.

Теперь у Вас появился отличный доступ к самому стартеру. От втягивающего реле нужно отсоединить два провода — один тонкий и один толстый (постоянный + от АКБ).

Стартер крепится к двигателю тремя гайками, одна из которых находится снизу. Ее то открутить будет сложнее всего.

В корпус двигателя впрессована втулка, которую желательно заменить на новую. Я этого не сделал, так как посчитал, что она ещё в довольно хорошем состоянии. Та и вытаскивать ее очень проблематично.

Так же желательно почистить все от грязи. Сам кончик оси и шестерёнку бендекса немного смазать. Теперь можно приступать к установке нового стартера. И не забудьте подключить все провода на свои места.

Прежде чем приступать к непосредственному демонтажу стартера в обязательном порядке стоит отсоединить провод от клеммы «-» аккумуляторной батареи. Вместе с тем, процедура снятия стартера совершенно не сложная, однако достаточно не удобная. Лучше всего данную работу проводить работы на яме.

Порядок выполнения работ:

1. отсоединяется от клеммы реле тягового стартера колодка с проводом.

2. Отворачивается гайка крепления, снимается привод с контактного болта тягового реле.

3. Отворачиваются болты крепления и снимается защита картера.

4. Внизу двигательного отсека размещаются две гайки, при помощи которых крепится стартер — их требуется отвернуть.

5. Вверху отсека двигателя нужно отвернуть еще одну гайку, с помощью которой прикрепляется стартер.

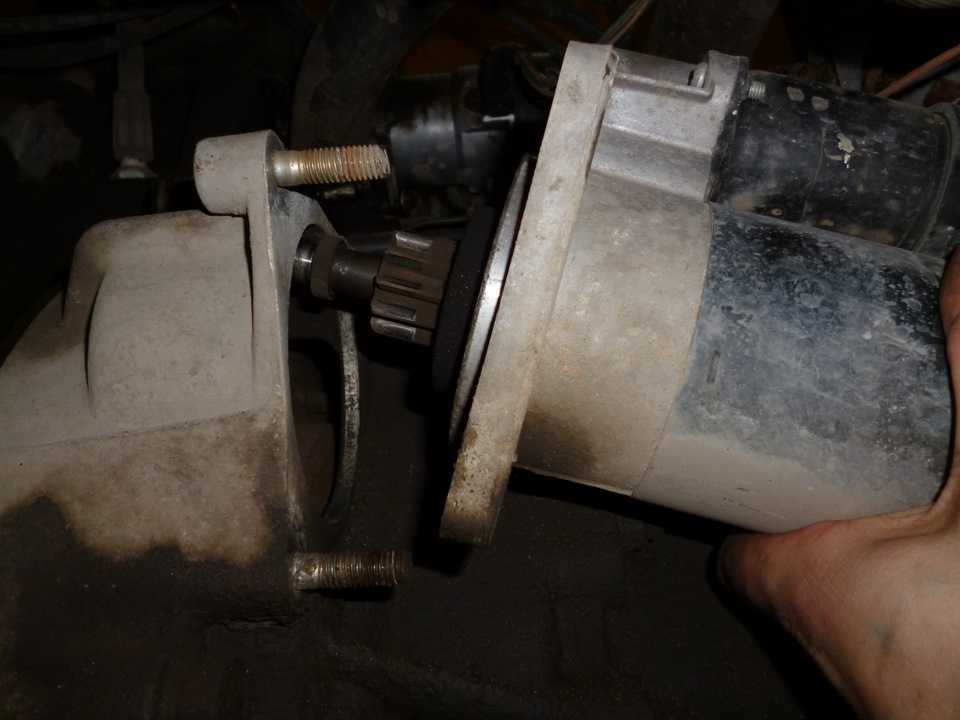

6. Вынимается стартер с автомобиля ВАЗ.

Пожалуй, это и все. Устанавливается стартер на основании данной последовательности работ только в обратном порядке.

Замена стартера на ваз 2109 видео бонус

Стартер на автомобиле ваз 2109 снимают для его замены или ремонта. Для выполнения работ подготовьте стандартный набор инструментов, обесточьте автомобиль, после чего загоните его на смотровую яму или эстакаду, чтобы было удобно снимать нижнюю защиту двигателя. Проделайте нижеследующую последовательность действий:

В первую очередь от тягового реле необходимо отсоединить все провода. Снимите колодку с проводами с разъема реле, после чего отверните гайки и снимите высоковольтный питающий провод от аккумуляторной батареи.

Теперь необходимо снять защиту картера двигателя, для отворачиваем по периметру все винты ее крепления и снимаем.
После чего, тут же снизу отворачиваем две гайки крепления стартера к блоку.

Далее отворачиваем еще одну гайку сверху в моторном отсеке и извлекаем стартер.

На этом ремонтные работы по снятию стартера на автомобиле ваз 2109 завершены. Произведите его разборку с последующим ремонтом или полную замену. Установку выполните в обратной последовательности. Предварительно необходимо смазать бендикс, а именно его шестерню. Так же тщательно зачистите наждачной бумагой клеммы тягового реле, так как если они сильно будут окислены, может произойти существенное падение напряжения в цепи и как следствие стартер будет плохо запускаться.

https://youtube.com/watch?v=DRhN3pF9UOE

Источники

http://car-hobby.ru/zamena-startera-vaz-2109-2108-2115-kalina.html
http://avtogury.ru/tyuning-dvigatelya/zamena-startera-na-vaz-21099-2109-2108-svoimi-rukami.html
http://zubilovaz.ru/vaz-2109-kak-snyat-starter

Как снять стартер на ваз 2109

Перед началом ремонта стартера на ваз 2109 часто возникает закономерный вопрос, а где вообще этот стартер, и как его снять? Чтобы закрыть этот вопрос я подготовил эту гифку о том как правильно своими руками снять стратер на девятке.

Как снять стартер на ваз 2109

Снятие

3) Сняв все препятствующие детали, переходим к снятию непосредственно стартера:

отсоедините колодку проводов, потянув за неё (фото 1);
переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (фото 2);
снимите клемму со шпильки стартера, на которой она и находиться (фото 3);
выверните три гайки, крепящие стартер к двигателю автомобиля.

Установка

Устанавливается новая деталь в обратном снятию порядке.

https://youtube.com/watch?v=H7k6u1e25EU

Редкие ситуации

Случаются они заметно реже тех, что мы описали выше. Но исключать их ни в коем случае не стоит.

Изучив представленные ниже ситуации, сравните их с поведением вашего пускового устройства и автомобиля, который перестал крутить или щелкает, но не крутит.

При инжекторном двигателе в морозную температуру около -20 градусов по Цельсию все приборы функционируют. Это говорит о том, что аккумуляторная батарея полностью заряжена. При этом стартер почему-то крутить отказывается. Ваши действия:
- Если при попытке завести двигатель щелчков нет, проверьте состояние предохранителя, проводки и втягивающего реле;
- При наличии щелчков наиболее вероятным источником проблем является втягивающее реле. Оно подлежит замене.

В течение всего дня двигатель нормально заводился, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутится. При попытке завести мотор несколько раз подряд раздается несколько щелчков. Ваши действия:
1. Зарядите аккумуляторную батарею;
2. Обожмите, зачистите и потуже затяните контакты на стартере и аккумуляторе;
3. Если первые два пункта не дали результата проверьте саму батарею. Для этого проволокой замыкаются ее контакты. При исправной АКБ появится искра, плавящая проволоку;
4. Подключите плюс от аккумулятора прямо на втягивающее реле. Если стартер молчит, замените стартер.

АКБ автомобиля

В течение дня автомобиль заводился без проблем. Но после простоя в несколько минут попытки завести машину завершаются провалом. Поворачивая ключ, реле срабатывает, но стартер упорно не хочет крутиться. Замкнув два болта втягивающего реле, все завелось. Доехали до пункта назначения, остановились, выключили двигатель. При повторной попытке завестись та же ситуация. Только замыкание болтов уже не действует. Ваши действия:
- Разберите корпус пускового устройства;
- Проверьте состояние щеток. Высока вероятность того, что они полностью стерлись. Отсюда такой эффект;
- Замените щетки на новые. Это дешевле, чем полностью менять агрегат.

https://youtube.com/watch?v=dc-7XAXjy5o

Стартер не крутит. При попытке замкнуть его только возникает шум, как при работе дрели. Двигатель при этом не подает признаков жизни. А вот с толкача завести удалось без проблем. Ваши действия:
- Убедитесь, что ваш стартер исправен;
- Если с ним все в порядке, отправляйтесь в монтажный блок, проверяйте предохранители;
- Также изучите состояние замка зажигания. Не исключено, что проблема с ним;
- Не забудьте обязательно проверить проводку на наличие разрывов, замыканий;
- Проверьте состояние контактов. Не редко минус не поступает на реле стартера только по банальной причине окисления или обгорания провода.

Разобравшись в причинах отказа в работе стартера, можно своими силами вернуть устройство к жизни. Не спешите выбрасывать старый стартер и покупать новый. Практика владельцев ВАЗ 2109 показывает, что частичный ремонт, а порой и простая чистка устройства, дает возможность на длительный срок возобновить функциональность одного из главных элементов системы зажигания.
