Блок предохранителей нива 21214 с описанием

Характерные черты неисправностей

Имеется несколько показателей, согласно которым можно судить о поломке бензонасоса на ВАЗ 2114 или входящих в его комплектацию составных элементов. Но при этом, обязательно проверить в самом ли деле неполадки в топливном насосе, потому что можно затратить средства на приобретение другого, а на деле получится, что проблема не в нем:

1. Мотор не запускается, это может говорить о неисправностях в помпе. Сначала следует проконтролировать функционал свечей, имеется ли искра. Проверке подлежит и электронная система управления.
2. Стоит проверить уровень давления внутри топливной системы. Когда бензонасос работает без перебоев, создается давление 3,2 бар. Исходя из вида мотора, особенности бензонасоса могут различаться:

• Если объем двигателя составляет полтора литра, то самым приемлемой величиной является 285-325 кПа.
• Если размер двигателя равен 2 литра, то оптимальными показателями являются от 375-390 кПа.

1. Нет сигнала, который не попадает на помпу. Это возникает при попытках запустить двигатель. Когда система осуществляет свою деятельность верно, запуск мотора вызывает небольшую вибрацию помпы. Если вибрация отсутствует, то имеет смысл проверить контакты.
2. Троит силовая установка, еще одна не очевидная черта неполадки с топливной помпой. Но лучше проверить, так как есть вероятность, что виноват бензонасос.
3. Мотор дергается. Что отмечается так же на не высоких оборотах и на старте. В этом случае проблема может состоять в неполадках самого насоса или в сетке, требующей замены.

Большинство автовладельцев приобретают полностью топливную систему, включающую фильтр, датчик, поплавок, заборную камеру и помпу. Это приобретение стоит в пределах 3 тыс. руб. Более выгодным является покупка одного насоса, цена на который менее 1 тыс. руб. Случается так, что при поломке насоса остальные составные части топливной системы остаются исправными и готовы к последующему использованию.

Причины отказа

Как правило, частая неисправность реле объясняется низким качеством компонентов, как поставляемых с завода, так и все еще живыми «кооперативами». Борьба с этим может быть только осторожным приближением к выбору или наличием нескольких других запасных частей. Ремонт не рекомендуется в виде копейки, хотя есть примеры восстановления «ради интереса». Трудность заключается только в доступе к месту, где реле превращает Ниву, измените его. это 2 минуты.

Другой причиной, способной убить выключатель, является повышенное напряжение в бортовой сети в результате отказа компонентов генератора и реле регулятора напряжения. Также возможно закрытие. В любом случае цепочка сканируется, начиная с простой. состояние плавкого предохранителя.

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.   Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя	Защищаемые цепи (ток)
1 (16 А)	Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла
2 (8 А)	Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр
3 (8 А)	Левая фара (дальний свет).Контрольная лампа дальнего света фар
4 (8 А)	Правая фара (дальний свет)
5 (8 А)	Левая фара (ближний свет)
6 (8 А)	Правая фара (ближний свет)
7 (8 А)	Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света
8 (8 А)	Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей
9 (16 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения
10 (16 А)	Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)
13 (8 А)	Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар
15 (16 А)	Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Схема включения габаритов автомобиля нива 21213 |

Схема включения наружного освещения (габаритов) автомобиля Нива 21213

Элементы схемы включения габаритов автомобиля Нива 21213

1.Лампы габаритных огней в передних фонарях автомобиля. 2.Блок предохранителей. 3.Переключатель наружного освещения. 4.Выключатель освещения приборов. 5.Контрольная лампа-сигнализатор включения габаритов в комбинации приборов. 6.Фонари освещения номерного знака. 7.Лампы габаритного света в задних фонарях.

А — к лампам освещения комбинации приборов, выключателей и табло подсветки.

Примечания и дополнения

Еще схемы автомобиля Нива 21213

— Схема подключения ближнего и дальнего света фар Нива 21213

— Провода задних фонарей автомобиля Нива 21213, схема

— Схема подключения генератора 9412.3701 автомобиля Нива 21214

— Кузовные зазоры автомобиля Нива 21213, схема

— Схема подключения указателей поворота Нива 21213

Демонтаж и подключение генератора на Нивах 2121: поэтапная инструкция

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123.

Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения.

Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Основные неисправности и способы их устранения

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене.

Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Нюансы переноса генератора

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

Чертеж самодельного кронштейна

Последовательность действий при переносе:

1. Демонтируем пропеллер, помпу и снимаем ремень.
2. Открутив штатный кронштейн, можно снимать генератор.
3. Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
4. Затем следует выкрутить два болта и две шпильки.
5. Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

1. Схематическое изображение откручивания крепежного материала2. Авто со снятым ремнем3. Агрегат на новом месте

Таким образом, перенести генераторный узел наверх несложно.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

1. В первую очередь снимается отрицательная клемма с АКБ.
2. Далее необходимо демонтировать защиту двигателя и правый брызговик.
3. Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
4. На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
5. Затем откручивается вернее крепление, на котором находится натяжитель ремня.
6. Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
7. После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Схема подключения к электросети

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

• генератор 21214 – 3125 руб.;
• нижнее крепление – 133 руб.;
• болт крепления — 53 руб.;
• натяжная планка – 55 руб.;
• реле РС-527 – 57 руб.

Замена предохранителей

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
4. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

1. Отключить аккумулятор от бортовой сети.
2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
3. Записать маркировку и положение проводов на старом блоке.
4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
5. Зафиксировать замененный блок гайками.
6. Подключить питание бортовой сети и проверить работоспособность цепей.

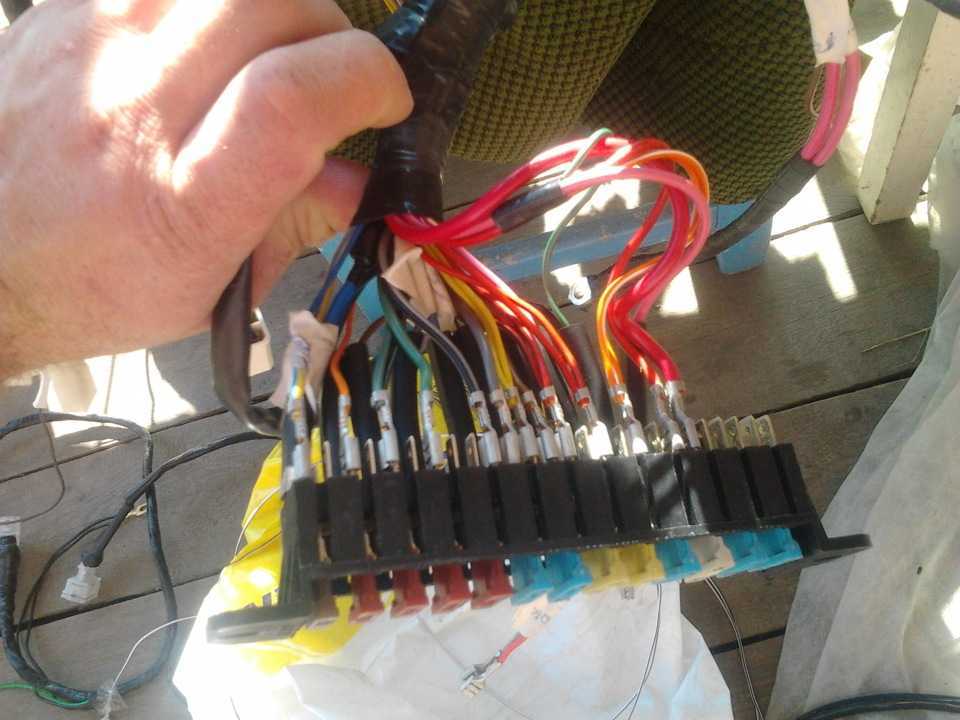

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа

Снятие со шпилек

Разъединение штекеров проводки

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

1. Для начала откройте капот и отключите аккумуляторную батарею.
2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
3. Сделав это, подденьте БП и снимите их со шпилек.
4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Виды предохранителей

За всё время своего существования данный сегмент элементов автомобиля сменил не один вид. Наиболее распространенными из них являются:

керамические;

Относительно новым типом считаются плоские предохранители. Они и используется практически во всех новых автомобилях. Свое распространение они получили благодаря повышенному уровню надежности и относительно низкой стоимости.

Следующим пунктом будут керамические предохранители, которые раньше были весьма популярны, однако потеряли свою позицию из-за низкой эффективности.

Самыми старыми из всех видов предохранителей являются стеклянные. Они представляют собой – небольшие колбочки, выполненные из стекла. Данный вид предохранителей сегодня практически не используется в связи с низким уровнем надежности.

Это наиболее распространенные виды предохранителей, однако, есть и другие, но менее популярные.

схема, расположение и способы замены

Если выходит из строя какое-либо оборудование на автомобиле, то первым делом нужно проверить, цел ли предохранитель. Сделать это несложно и под силу даже начинающему автомобилисту и отправляться для этого на станцию технического обслуживания нет никакого смысла. Элементарная замена может обойтись вам в хорошую копеечку. Для этого достаточно найти блок предохранителей ВАЗ 2121 Нива, который конструкторы расположили в очень доступном месте.

Электропредохранители на авто меняются в случае их перегорания, в обязательном порядке соблюдая их номинал. Но на автомобиле ВАЗ 2121 Нива случаются и другие ситуации. К примеру, многие автомобилисты жалуются, что иногда электропредохранители просто выпадают из колодки. Именно поэтому рекомендуется сменить старый блок на новый, в котором предохраняющие элементы держатся намного лучше.

Расположение

Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами

Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути

Таблица с расшифровкой схемы

Процесс снятия и замены

Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

Необходимые инструменты

Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:

• набор новых электропредохранителей;
• набор ключей;
• отвертка.

Набор ключей, который должен быть у каждого автолюбителя

Этапы

Перед началом работ по замене нужно отсоединить минусовый провод аккумулятора.
Далее при помощи отвертки откручиваем винты, которыми закреплен кожух и убираем его.
Смотрим по схеме, где находится перегоревший предохранитель.
Находим его в колодке и извлекаем.
Берем такой же по номиналу и устанавливаем на место извлеченного.
Внимание! На обратной стороне блока находится электропредохранитель электровентилятора его номинал 30 А, его корпус окрашен в зеленый цвет. Прочие элементы имеют номинал 15 А и они синего цвета.
Если не планируем менять колодку, то на этом работа закончена и нам остается только установить на место кожух и закрепить его винтами.
Но если вы решили привести систему с предохранителями в порядок и заменить старую колодку новой, то нам нужно при помощи торцовой головкой на 8 открутить пару гаек, которыми крепится колодка.
Теперь снимаем непосредственно сам блок.
Отсоединяем колодочку с проводами.
Меняем блок.
Устанавливаем в него предохранители.
Закрепляем его гайками.
Возвращаем на место кожух и закручиваем винты.
На этом работа с электропредохранителями на автомобиле ВАЗ 2121 Нива закончена.. Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент

Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент. Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего

Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.

В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.

Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.

Обозначение и электросхема основного и дополнительного БП

Обозначения и расшифровка предохранителей основного и дополнительного блоков нанесены на поверхности крышек.

Схема основного и дополнительного блоков

Описание предохранителей в верхней основной секции на ВАЗ 212214 Нива инжектор.

Номер на схеме	Номинальный ток, А	Предназначение
ПР01	16	Мотор вентилятора печки, система подачи жидкости на стекло спереди, мотор заднего дворника
ПР02	8	Передний дворник, указатели поворотов (вместе с реле), блок переключателей под рулем, приборы и лампы комбинации приборов, лампы индикации заднего хода
ПР03	8	Дальний свет в левой фаре и контрольная лампа режима дальнего света в комбинации приборов
ПР04	8	Дальний свет для правой фары
ПР05	8	Ближний свет слева
ПР06	8	Аналогично справа
ПР07	8	Габариты левой стороны, подсветка регистрационного знака, индикация габаритов на комбинации приборов
ПР08	8	Правые габариты и подсветка приборов управления
ПР09	8	Цепь реле аварийной сигнализации и кнопка активации, система обогрева стекла сзади
ПР10	8	Клаксон, освещение в салоне и сигналы торможения (все три)

Обзор предохранителей маленького дополнительного блока, находящегося под основным.

Номер на схеме	Номинальный ток, А	Предназначение
ПР11 и 12	Позиции зарезервированы	Для хранения двух вставок по 8 ампер
ПР13	8	Включение ламп противотуманных огней сзади
ПР14	16	Прикуриватель
ПР15 и 16	Позиции зарезервированы	Для хранения двух вставок — на 16 и 8 ампер

На Нива Урбан 4х4 немного изменен номинал предохранителей. Изменившиеся позиции указаны ниже, остальные цепи и номиналы остались прежними.

Номер на схеме	Номинальный ток, А	Предназначение
ПР01	16	Вентилятор печки, запуск обогрева заднего стекла, приводы всех стеклоочистителей и омыватель. Дополнительно (опционально) на эту вставку выводятся цепи электроприводов стекол и зеркал.
ПР02	8 или 16	Больший номинал — вентилятор печки и компрессор (опциональное изменение — только для машин с кондиционером)
ПР09	16	Обогрев стекла (может быть дополнительная опция — обогрев зеркал)
ПР10	16	Клаксон, лампы торможения и подсветка в салоне
ПР11	8	Аварийная сигнализация
ПР12	8	Система дневных ходовых огней
ПР15	16	Вентилятор печки (не на всех машинах — только с кондиционером)

На видеоролике Vladimir Zhupikov показан экземпляр Нива 21214 Урбан с предохранителем печки на позиции ПР15.

ВАЗ 21213 | Неисправности электрооборудования

Чаще всего при повседневной эксплуатации автомобиля встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”.

Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

Монтажные блоки

На автомобилях семейства ВАЗ–21099 применяются два монтажных блока — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

“>

Предохранители Нива 21214 инжектор — Подбор Авто 163

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

1. Зажигание.
2. Система запуска ДВС.
3. Правый вентилятор радиатора.
4. Аналогичный левый вентилятор.
5. Работа топливного насоса.
6. ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем

Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи

• Шевроле Нива
• Электросхема Шевроле Нива: Основные источники потребления энергии

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Похожие публикации

carcheck163.ru
