Снятие, установка, регулировка - система стояночного тормоза. стояночный тормоз в сборе

Подтяжка троса на барабанной тормозной системе

Выполнение работ по регулировке ручника можно проводить при наличии таких инструментов:

ключ на двенадцать;
трещотка;
удлинитель трещотки;
отвертка.

Регулировка ручного тормоза возможна только при новом или слабо изношенном тросе.

Поднять автомобиль. Это можно сделать при помощи домкратов или поместив авто на подъемник.
Опустить рукоятку ручника в нижнее положение.
Произвести демонтаж задних колес машины.
Провести настройку колодок и барабана с использованием регулировочной шестерни.
При появлении люфта следует подтянуть центральный болт механизма фиксации тормозных тросов. Для этого придется использовать ключ на двенадцать.

Важно отметить, что при регулировке ручного тормоза крепления, находящиеся под подлокотником автомобиля, должны быть затянуты с одинаковой силой. Затяжку барабана и колодок следует производить пока между ними останется не более одного миллиметра расстояния

При этом обе детали не должны соприкасаться друг с другом

Затяжку барабана и колодок следует производить пока между ними останется не более одного миллиметра расстояния. При этом обе детали не должны соприкасаться друг с другом.

Как подтянуть ручник на Киа Рио?

Знание нескольких правил для водителя о том, как натянуть ручник Киа Рио самостоятельно, сделают эту задачу быстро реализуемой. Машину необходимо установить так, чтобы она в любой ситуации не причинила вреда другим автомобилям или случайным прохожим, лучше в гараже. Двигатель заглушается.

Для работы подготавливается следующий набор инструментов:

трещотка;
головка на 12;
удлинитель для данной головки;
отвертка, также на 12.

Все эти инструменты есть в стандартном ремонтном наборе для Киа Рио. Алгоритм выполнения работы:

несколько раз энергично отжать тормозную педаль;
снять пластиковую напольную консоль, для этого отверткой поддеть заднюю вставку панели и нащупать защелки

Они отстегиваются руками, необходимо соблюдать осторожность, фиксаторы очень хрупкие. Далее откручивается болт, удерживающий панель на месте;

найти регулировочную гайку;

начать ослаблять трос, добиваясь полного опускания рабочих рычагов;

восстановить работоспособность тормозных колодок, быстро и энергично отжав педаль несколько раз;
при помощи гайки натягивается тросик, необходимо добиться того, чтобы между рычагами расстояние сократилось до 3 мм. Гайка вращается при помощи головки с удлинителем, против часовой стрелки. Необходимо, кроме расстояния в миллиметрах, добиться того, чтобы ручник срабатывал на 3-4 щелчке. Это нужно проверять периодически;
напольная консоль возвращается на место.

После регулировки нужно проверить работоспособность механизма. Для этого:

установить машину на невысоком склоне;
выбрать нейтральную передачу;
отпустить тормоз.

Если транспортное средство медленно покатится – тормоз отрегулирован эффективно, если она будет стоять на месте, его потребуется немного ослабить.

Посмотрев на видео, как подтянуть ручник на Kia Rio, водитель легко справится с этой задачей самостоятельно. Несложная операция не требует специальных знаний и навыков, главное при ее выполнении – своевременность.

В каком случае нужна подтяжка ручного тормоза

Понять, что пора отрегулировать ручной тормоз на автомобиле Киа Рио можно по следующим признакам:

Запоздалая реакция торможения автомобиля (схватывание тормоза происходит медленнее, чем привык водитель);
Полный отказ тормозной системы.

Тросик, который установлен в тормозной конструкции Киа Рио со временем начинает ослабевать и растягиваться, именно с этой причиной связана неисправность ручного тормоза. Большинство владельцев автомобилей не замечают такую неисправность, или считают ее незначительной, поэтому не спешат ее устранить. В основном, такие нюансы обнаруживаются во время приезда на плановый технический осмотр, который необходим для оформления и получения страхового полиса.

Такой подход к проблеме отражает халатное отношение водителя к целостности средства передвижения и сохранению собственной жизни. Если при езде на средстве передвижения на дороге возникнет непредвиденная ситуация – водитель может попросту не совладать с автомобилем, что приведет к печальным последствиям, в худшем случае – к летальному исходу.

Относиться, даже к самой незначительной поломке, нужно с максимальной ответственностью

Важно регулярно проверять все механизмы автомобиля на целостность и исправность. По мере возникновения необходимости – нужно подтягивать тросик

Это можно сделать самостоятельно, либо обратившись в любую станцию технического обслуживания (СТО).

Для подтяжки ручника на автомобиле Киа Рио водитель должен знать несколько правил, для того чтобы сделать это самостоятельно и правильно, при этом не причинив вреда другим транспортным средствам и прохожим. Лучше всего делать это в своем гараже, предварительно заглушив двигатель автомобиля.

Инструкция по замене колодок

Для замены колодок приготовим накидные ключи на 14 и 17мм, а так же ветошь и металлическую щетку.

Ослабляем колесные гайки. С помощью домкрата поднимаем колесо, на которым будем производить замену колодок. Далее открываем крышку бочка тормозной жидкости.

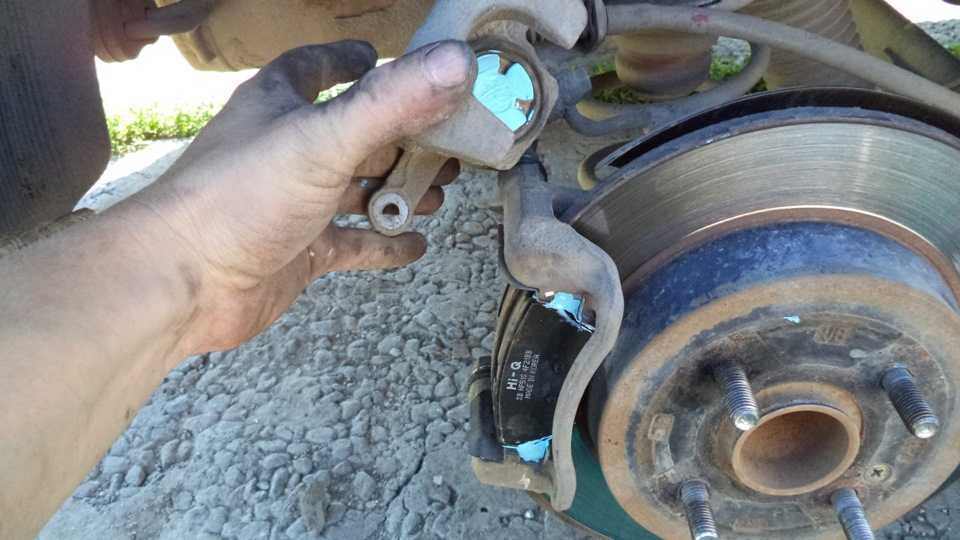

Откручиваем колесо и убираем его в сторону. Перед нами суппорт. Чтобы достать колодки потребуется открутить скобу суппорта.

С помощью ключей на 14 и 17 мм откручиваем нижний болт крепления скобы суппорта, а затем и верхний. После этого поднимаем скобу и убираем ее в сторону.

Далее вынимаем из пазов старые колодки, с помощью металлической щетки очищаем скобу и посадочные места колодок от мусора и пыли. Затем устанавливаем новые колодки.

Не лишним будет проверить состояние направляющих суппорта, а так же смазать их.

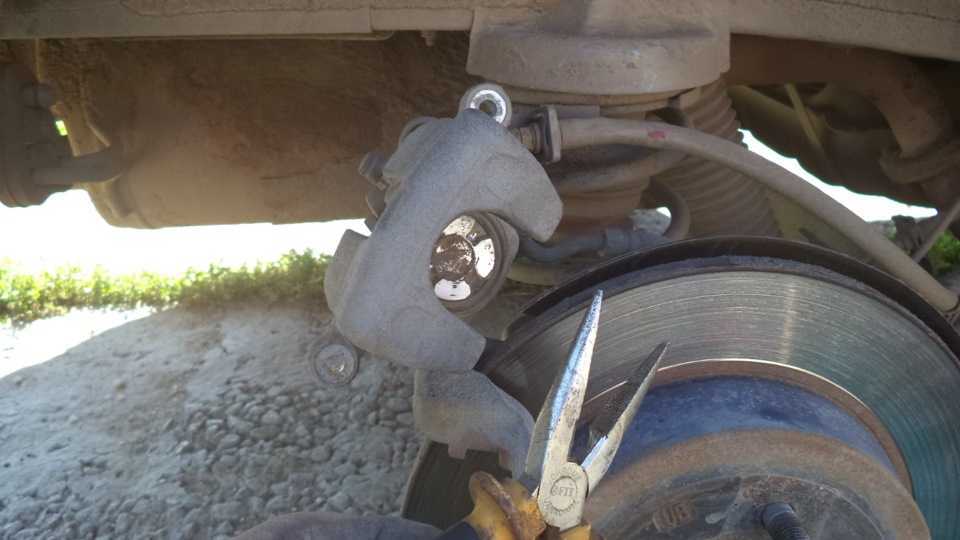

Чтобы установить скобу суппорта на место, потребуется утопить поршень в глубь цилиндра. Если в случае передних колодок он просто утапливается, то на задних суппортах поршень нужно крутить по часовой стрелке. Делается это при помощи круглогубцев или подручный средств.

Как только утопили поршень в глубь цилиндра, можно одевать скобу суппорта. При этом необходимо следить за состоянием тормозной жидкости. При вкручивании поршня она может подняться.

Установив скобу, закручиваем болты, проверяем уровень тормозной жидкости, закрываем бачок и устанавливаем колесо на место.

Перед первой поездкой следует несколько раз нажать на медаль тормоза для того, чтобы поршень в тормозном цилиндре принял свое рабочее положение.

Как подтянуть ручник на Киа Рио?

Для работы подготавливается следующий набор инструментов:

трещотка;
головка на 12;
удлинитель для данной головки;
отвертка, также на 12.

Все эти инструменты есть в стандартном ремонтном наборе для Киа Рио. Алгоритм выполнения работы:

найти регулировочную гайку;

начать ослаблять трос, добиваясь полного опускания рабочих рычагов;

восстановить работоспособность тормозных колодок, быстро и энергично отжав педаль несколько раз;
при помощи гайки натягивается тросик, необходимо добиться того, чтобы между рычагами расстояние сократилось до 3 мм. Гайка вращается при помощи головки с удлинителем, против часовой стрелки. Необходимо, кроме расстояния в миллиметрах, добиться того, чтобы ручник срабатывал на 3-4 щелчке. Это нужно проверять периодически;
напольная консоль возвращается на место.

После регулировки нужно проверить работоспособность механизма. Для этого:

установить машину на невысоком склоне;
выбрать нейтральную передачу;
отпустить тормоз.

Признаки ослабевания ручного тормоза

Существует несколько симптомов, которые помогут сделать вывод о необходимости отрегулировать ручной тормоз.

более поздняя реакция (схватывание) тормоза, чем привык водитель;
полный отказ тормоза.

Неисправность тормоза связана с тем, что присутствующий в элементах его конструкции тросик начинает растягиваться. Многие водители не обращают внимания на эту неисправность до наступления времени очередного техосмотра, необходимого для оформления страхового полиса. Это неправильно, в целях собственной безопасности необходимо проверять работоспособность и натягивать тросик по мере необходимости.

Диагностика его работы проводится следующим образом: водитель должен поставить машину на ручной тормоз и выйти из салона, далее предпринять попытку раскачать автомобиль. Если этого сделать не удается, с тормозом все в порядке.

Если же колеса отрываются с места, необходимо задуматься о подтяжке. Подтянуть тросик механизма можно, не выходя из салона автомобиля.

Какие колодки для Kia Rio выбрать?

Ресурс расходных материалов – тормозных колодок, зависит не только от стиля езды, но и из-за материала, из которого они произведены. Не стоит приобретать детали с асбестовыми включениями (узнать их можно по характерным белым волоскам на поверхности). Они стираются быстрее, чем аналоги, почти в два раза.

Перед тем, как поменять передние тормозные на Киа Рио, само собой надо купить новый комплект. Лучше всего остановить свой выбор на оригинальных моделях, их артикулы для передних 581014LA00, для задних – 583021RA30. Производитель в данном случае рекомендует деталь производства компании Mando.

Кроме них, есть в достаточном количестве аналоги, цена которых существенно ниже, встречаются даже модели российского, ярославского производства. Выбирать лучше, исходя из их рейтингов и отзывов других водителей. Среди рекомендуемых — Sangsin Sp1399.

Признаки ослабевания ручного тормоза

Регулировка стояночного тормоза Kia RIO 3 с барабанными тормозами

Для предварительной проверки правильности регулировки привода стояночного тормоза несколько раз выжмите педаль тормоза до упора, чтобы выставить правильный зазор между колодками и барабаном (диском). Поднимите рычаг привода вверх до упора, при этом вы должны услышать 4 или 5 щелчков храпового устройства.

Необходимый инструмент: ключ «на 12». Для регулировки привода стояночного тормоза барабанного тормозного механизма заднего колеса выполните следующее. 1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»). 2. Установите противооткатные упоры под передние колеса. 3. Поднимите и установите заднюю часть автомобиля на опоры.

Вращением регулировочной гайки механизма стояночного тормоза добейтесь.

6 чтобы рычаг В на суппортах обоих тормозных механизмов отодвинулся от упора А на расстояние Б, равное 1-3 мм. 7. Поддомкратьте заднюю часть автомобиля и проверните рукой задние колеса. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

Видео мануал по регулировке ручника на RIO 3

Информация актуальна для автомобилей Kia RIO 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска, с кузовом седан, с бензиновыми двигателями объемом 1.4 л (107 л.с), 1.6 л (123 л.с.).

регулировка

Ну да ладно, сегодня пошел к машине, стал опять разглядывать подлокотник, ибо ручник сволочь меня бесил в конец уже. И тут меня осенило, ипать копать как говориться, сзади есть шурупы, их нужно открутить слева и справа по две штуки Сохранить в Альбом

дальше сверху есть подстаканник для заднего пассажира, открываем его и видим там еще 2 шурупа, их тоже откручиваем(фото сделать забыл, но впринципе понятно) открываем крышку подлокотнику и видим еще два самореза, их тоже откручиваем Сохранить в Альбом

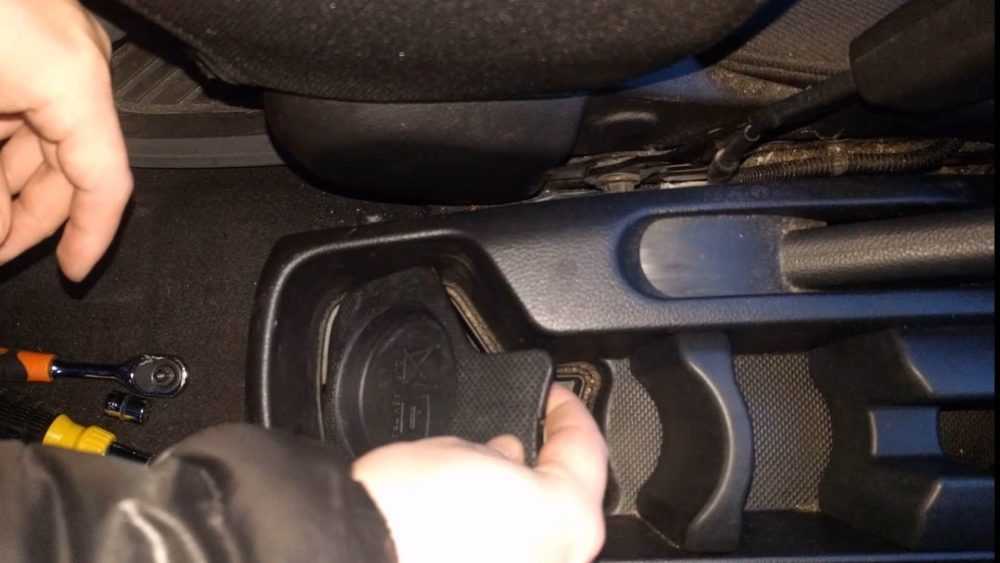

как открутили, снимаем эту крышку(я бил по ней ладонью в скользь, т.к. всяких наборов для снятия пластика в салоне не имею) и видим следущую картину Сохранить в Альбом

Признаки ослабления ручного тормоза

Стояночный тормоз (СТ) нужен для удержания транспортного средства на уклоне или для подстраховки при длительной парковке. Когда необходимо экстренно остановиться в аварийной ситуации, при отказе основной системы также применяют ручник.

В автомобилях Kia Rio корейского производства насчитывается три генерации. В первых поколениях устанавливали дисковые и барабанные тормоза. В последней серии (с 2011 года выпуска) перешли на прогрессивные диски. Которые, однако, после рестайлинга 2015 года стали доступны только в комплектациях «Престиж», «Премиум» и Евро-2016. Остальные модели получили барабанную систему, что водители посчитали «мелочной экономией», «шагом назад».

Вне зависимости от основного механизма, тип привода ручника Kia Rio III — самый распространенный – тросовый механический.

Способ включения:

на машинах с автоматом задействуют ножную педаль, установленную вместо педали сцепления;
в авто с механикой используют рукоятку, которая находится на полу машины между передними сиденьями.

Педаль или рукоять, которые задействуют механизм, а также три троса (привода) – это основные составляющие стояночного механизма.

Соединение тросиков с компонентами системы происходит через регулируемые наконечники. Концы привода снабжены регулировочными гайками. Последние позволяют менять длину канатов.

Неполадки с ручником происходят в момент, когда стропы под нагрузкой растягиваются: тогда требуется просто подтянуть ручник «Киа Рио 3». Но случается и обрыв привода: тросики приходится менять, натягивать, регулировать.

Признаки, которые сигнализируют об ослабление ручного тормоза, следующие:

автомобиль плохо удерживается на наклонной поверхности;
появляется люфт или большой угол подъема рычага (10-15 см рукоятка идет «вхолостую», без сопротивления).

Если вы обнаружили один из симптомов, нужна регулировка ручного тормоза «Киа Рио 3». Зная конструкцию СТ, алгоритм подтяжки тросов, сделать это можно в собственном гараже.

Выполнение регулировки на дисковой тормозной системе

При подтяжке тормозного троса на дисковых тормозах не требуется регулировать размер зазора.

Настройка ручника на дисковой системе производится так:

Установка автомобиля на домкрат.
Ослабление по одному крепежному болту на каждом из колес автомобиля.
Вращение колес до обнаружения регулировочной шестерни.
Регулировка тормоза при помощи кручения регулятора. Это действие необходимо выполнять до полной блокировки колес.

Все! Можно считать, что настройка стояночного тормоза завершена.

При возникновении люфта на рукоятке стояночника следует произвести регулировку, включающую:

Поддевание задней вставки панели тоннеля.
Для этого можно воспользоваться плоской отверткой или лезвием.
Снятие трех пластиковых защелок.
Демонтаж крепежного элемента на облицовочной панели.
Приподнимание панели и надевания трещотки с двенадцатой головкой на болт на дне.
Самый удобный вариант выполнения этого шага – это использование удлинителя трещотки с двенадцатой головкой.
Проворачивание гайки по часовой стрелке.
Ручник считается подтянутым, если на третьем или четвертом щелчке производится блокировка колес.
Обратный монтаж декоративных элементов.

https://www.youtube.com/watch?v=nRnudZXCtV4

Проверка правильности регулировки стояночника

Для того, чтобы оценить насколько качественно работает узел необходимо:

поставить автомобиль на небольшой подъем;
включить нейтральную передачу на трансмиссии;
опустить стояночник в крайнее нижнее положение.

Если при таких условиях машина не покатится с горы, значит стояночник сильно поджимает тормозные колодки. В таком случае нужно немного ослабить гайку и повторить эксперимент.

Регулировка ручного тормоза на барабанных тормозах

Перед тем как натягивать ручник на «корейце», следует учесть некоторые правила. Когда на машине установлена барабанная система тормозов, регулировка возможна на новом тросе и на слабо изношенном. В последнем случае подтягивать ручник можно и на отсоединенном тросе.

Как правильно подтянуть ручник на Киа Рио? Последовательность действий перечислена ниже:

поднять автомобиль с помощью домкратов или подъемника;
опустить рукоятку вниз;
снять задние колеса;
настроить соотношение колодок и барабана с помощью регулировочной шестеренки, расположенной в барабанном пространстве.

Если наблюдается люфт рукоятки, то подтягивается центральный болт крепежного механизма тросов, который расположен под подлокотником. Размер гайки здесь 12 мм, поэтому понадобится соответствующий ключ. При регулировке ручника после установки нового троса расположенные под подлокотником крепления затягиваются с одинаковым усилием.

Как подтянуть ручник на Kia RIO?

Знание нескольких правил для водителя о том, как натянуть ручник Kia RIO самостоятельно, сделают эту задачу быстро реализуемой. Машину необходимо установить так, чтобы она в любой ситуации не причинила вреда другим автомобилям или случайным прохожим, лучше в гараже. Двигатель заглушается.

Для работы подготавливается следующий набор инструментов:

Все эти инструменты есть в стандартном ремонтном наборе для Kia RIO. Алгоритм выполнения работы:

Они отстегиваются руками, необходимо соблюдать осторожность, фиксаторы очень хрупкие. Далее откручивается болт, удерживающий панель на месте;
восстановить работоспособность тормозных колодок, быстро и энергично отжав педаль несколько раз;
при помощи гайки натягивается тросик, необходимо добиться того, чтобы между рычагами расстояние сократилось до 3 мм

Гайка вращается при помощи головки с удлинителем, против часовой стрелки. Необходимо, кроме расстояния в миллиметрах, добиться того, чтобы ручник срабатывал на 3-4 щелчке. Это нужно проверять периодически;
напольная консоль возвращается на место.

После регулировки нужно проверить работоспособность механизма. Для этого:

Посмотрев на видео, как подтянуть ручник на Kia RIO, водитель легко справится с этой задачей самостоятельно. Несложная операция не требует специальных знаний и навыков, главное при ее выполнении – своевременность.

Переборка заднего суппорта Kia Rio 3

Достаточно грамотно перебрать узел, чтобы он стал работать как прежде. Вот как это делается:

выкрутить поршень — если он заклинил и трудно выходит, то надо снять возвратную пружину ручника, имитировав постановку на стояночный тормоз;

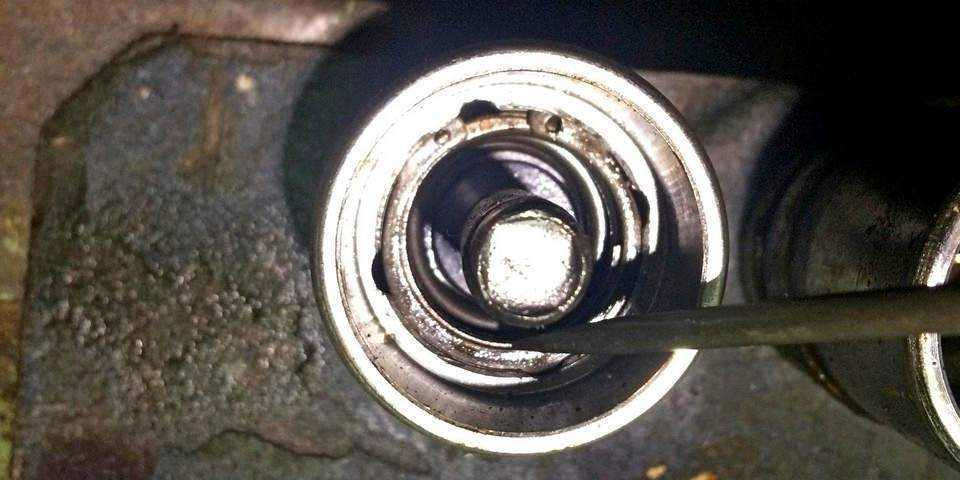

вывести штифт с резьбой из поршня, поддев отверткой стопорное кольцо;

Стопорное кольцо и штифт с резьбой

достать стопорное кольцо и штифт;

Извлечение стопорного кольца и штифта

хорошенько прочистить от грязи, заменить поврежденные элементы — обязательно поставить новое резиновое кольцо.

Теперь переборка заднего суппорта Киа Рио 3 закончена, соберите все обратно. Установите на место стопорное кольцо — это может вызвать сложности, особенно когда делаете в первый раз. Но есть один эффективный прием — использовать оправку (головку на 15). Поставить внутрь головки кольцо, прижать рукой и в таком виде установить в тиски вместе с поршнем.

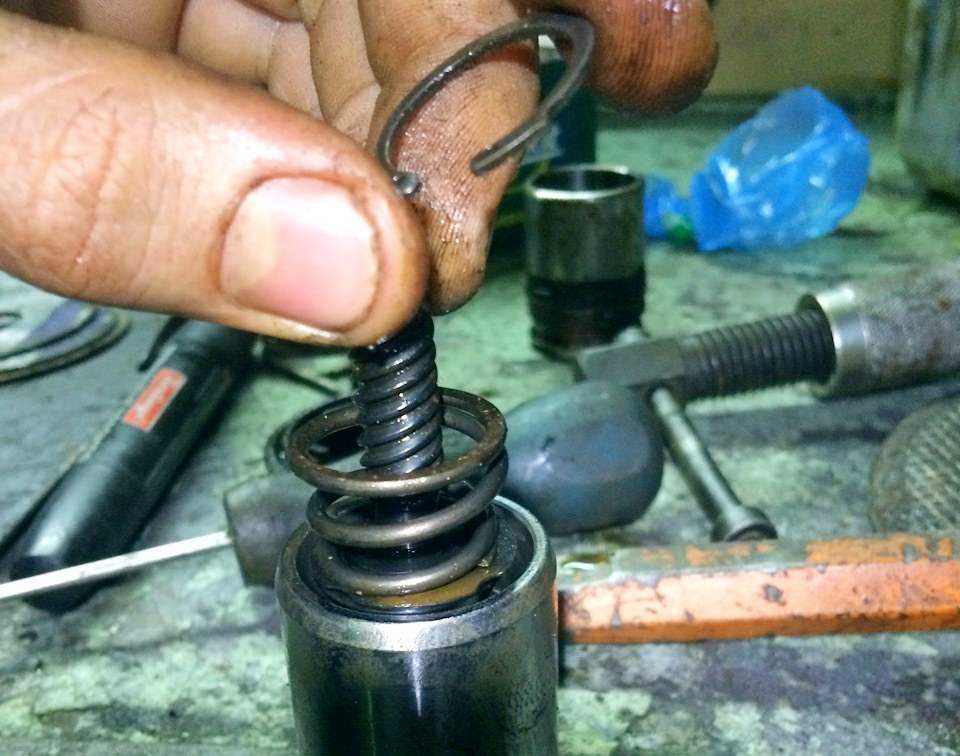

Установка стопорного кольца

Когда зажмете тиски, кольцо ровно встанет на свое место. Чтобы не было сдвига, используйте тонкую отвертку, которой надавливайте и отводите ушки стопора, сначала с одной стороны, потом с другой.

Смазывать нужно и направляющие суппорта, что поможет минимизировать нагрузку на них во время езды. В данном случае нельзя использовать обычную смазку, так как она быстро загрязняется и смывается водой. Надо подобрать такой состав, который способен длительное время выдерживать в условиях 180°. Он не должен плавиться и вытекать, одновременно не оказывая вреда на резиновые и пластиковые компоненты и не вступая в химическую реакцию с технической жидкостью. Одним из таких вариантов является смазка МС−1600.

Задний суппорт Киа Рио 3, впрочем, и любого другого автомобиля — очень важный элемент, гарантирующий безопасность на дороге. Следить за его работоспособностью владелец машины должен регулярно, особенно в зимний период, когда тормозной путь удлиняется почти вдвое. Никто не сможет предугадать, сколько выигранных сантиметров в экстремальной ситуации спасут людей — водителя, пассажиров и пешеходов. Будьте бдительны на дорогах!

Как отрегулировать ручник на Киа Рио

В автомобилях корейского производства Киа Рио 3 поколения применяется тросовый механизм стояночного тормоза вне зависимости от его разновидности (барабанный или дисковый).

Со временем ручник на Kia Rio ослабевает, что говорит об изношенности тормозных колодок, троса или увеличенном зазоре между трущимися поверхностями. Явными признаками ослабленного ручного тормоза машины становятся неудовлетворительное удерживание автомобиля, большой угол подъема рукоятки или люфт (она будет подниматься на 10-15 сантиметров от исходного положения без сопротивления). Присутствие одного из симптомов говорит о необходимости отладки ручника.

Регулировка ручного тормоза на барабанных тормозах

Как правильно подтянуть ручник на Киа Рио? Последовательность действий перечислена ниже:

поднять автомобиль с помощью домкратов или подъемника;
опустить рукоятку вниз;
снять задние колеса;
настроить соотношение колодок и барабана с помощью регулировочной шестеренки, расположенной в барабанном пространстве.

Регулировка ручного тормоза на дисковых тормозах

Затянуть ручник на подобном механизме так же просто, как и на барабанном, однако регулировка зазора отсутствует. Выставление правильного расстояния проводится после замены троса или изношенных дисков и выжимных механизмов тормозов.

При отладке удается как натянуть ручник, так и убрать люфт рукоятки. Процедура заключается в следующем:

на каждом колесе ослабить по одному болту;
вращать до появления в свободном отверстии шестеренки регулятора стояночного тормоза;
крутить регулятор до блокировки колес.

Однако данную процедуру проще проводить на снятых колесах. На диске иногда устанавливается резиновая заглушка, которая закрывает шестеренку от попадания грязи. Её необходимо извлечь и с помощью плоской отвертки, цепляясь за зубцы, регулировать уровень затяжки ручного тормоза. При этом сила зажима колодок проверяется степенью вращения диска. Когда он уже полностью блокируется, необходимо сделать еще несколько вращений регулятора, чтобы увеличить уровень нагрузки. Затем колеса устанавливаются на автомобиль, затягиваются болты крепления. Стояночный тормоз отрегулирован.

Примечания

Когда шестеренка регулятора проворачивается с большим трудом, тянуть её силой не следует. Это портит механизм. Правильным решением будет смазать регулятор. Для этого необходимо снять колесо и тормозной диск.
Когда на автомобиль установлен новый или заранее снятый тормозной диск, необходимо три раза поднять и опустить рычаг, а затем поднять ручник вверх на пять щелчков. С помощью регулятора необходимо добиться одинаково уровня сопротивления вращения на обоих колесах.
После того как все действия произведены, следует убедиться, что при опущенном ручнике колеса имеют свободный ход. Для этого по завершении работ требуется опустить рукоятку и покрутить оба колеса. Если вращение нормальное, то болты на колесах затягиваются, автомобиль опускается на землю, и они доводятся до установленного заводом-изготовителем момента.

Подводим итоги

Проанализировав все данные, можно сделать вывод, что провести подобные работы самостоятельно не так уж и сложно, главное придерживаться советов из данной статьи.

KIA Rio кирюшка =) › Бортжурнал › Как подтянуть ручник самому?! Инструкция!

Итак, как и на многих других машинах у киа рио ослабляется ручник, и появляется потребность в его подтяжке. Официальный дилер берёт за это процедуру от 600 до 2000 тыс руб, в зависимости от региона. Но зачем платить за эту простейшую процедуру? Ниже приведён весь процесс подтяжки ручника.Поехали =)Для начала нужно отодвинуть водительское и переднее пассажирское кресло максимально вперёд. После чего по обоим бокам подлокотника вы увидите по 2 самореза с каждой стороны.Их то мы и выкручиваем.

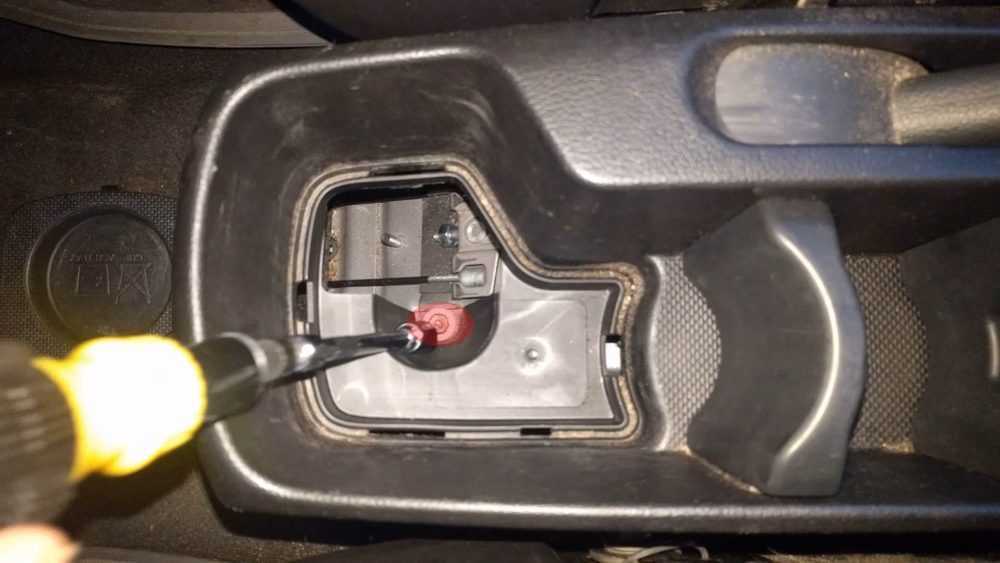

После чего открывает подлокотник и в верхней его части, рядом с крышкой видим ещё 2 самореза. Выкручиваем их.

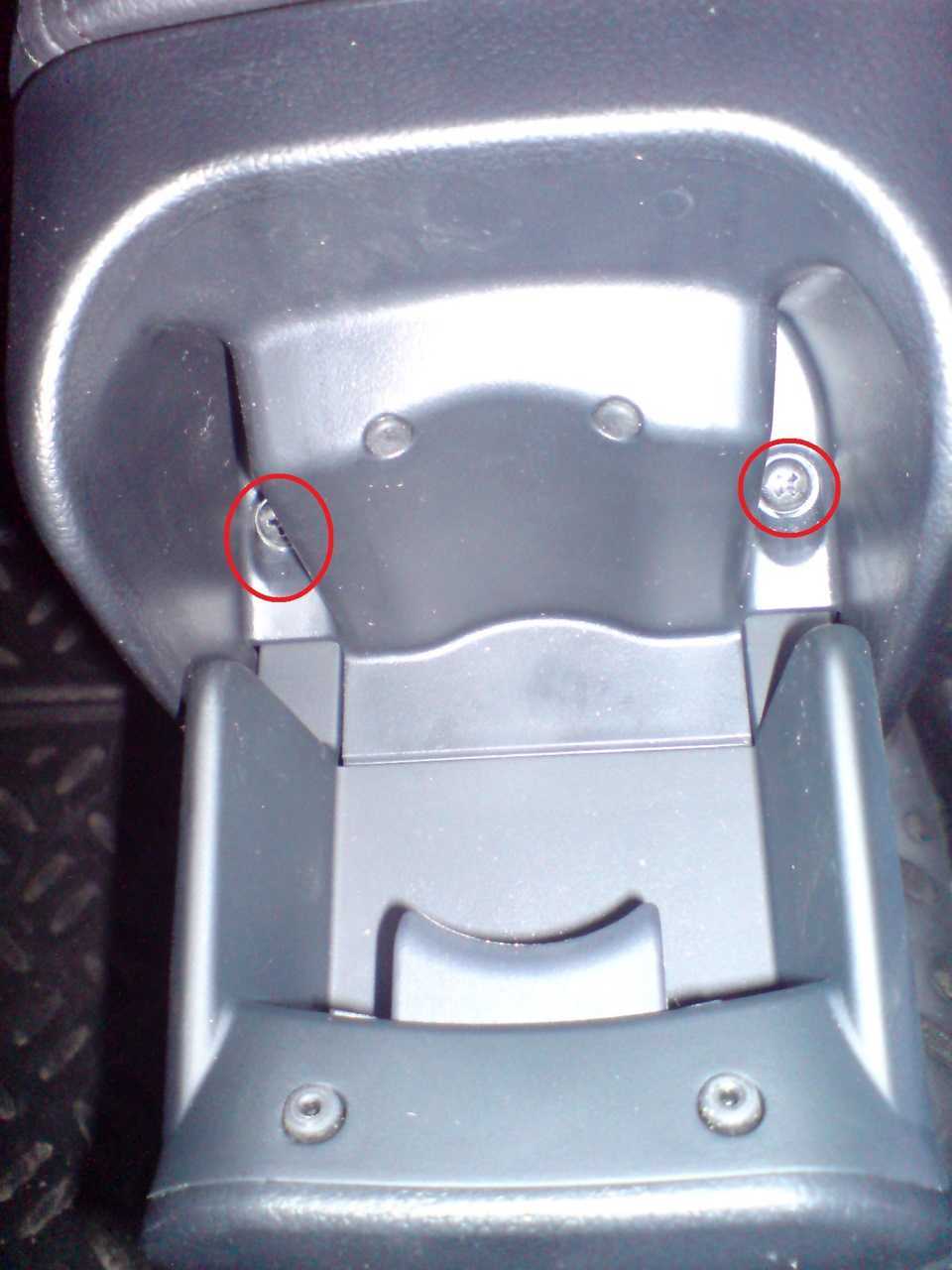

Затем открываем подстаканник для задних пассажиров и видим там ещё 2 самореза, которые нужно выкрутить!

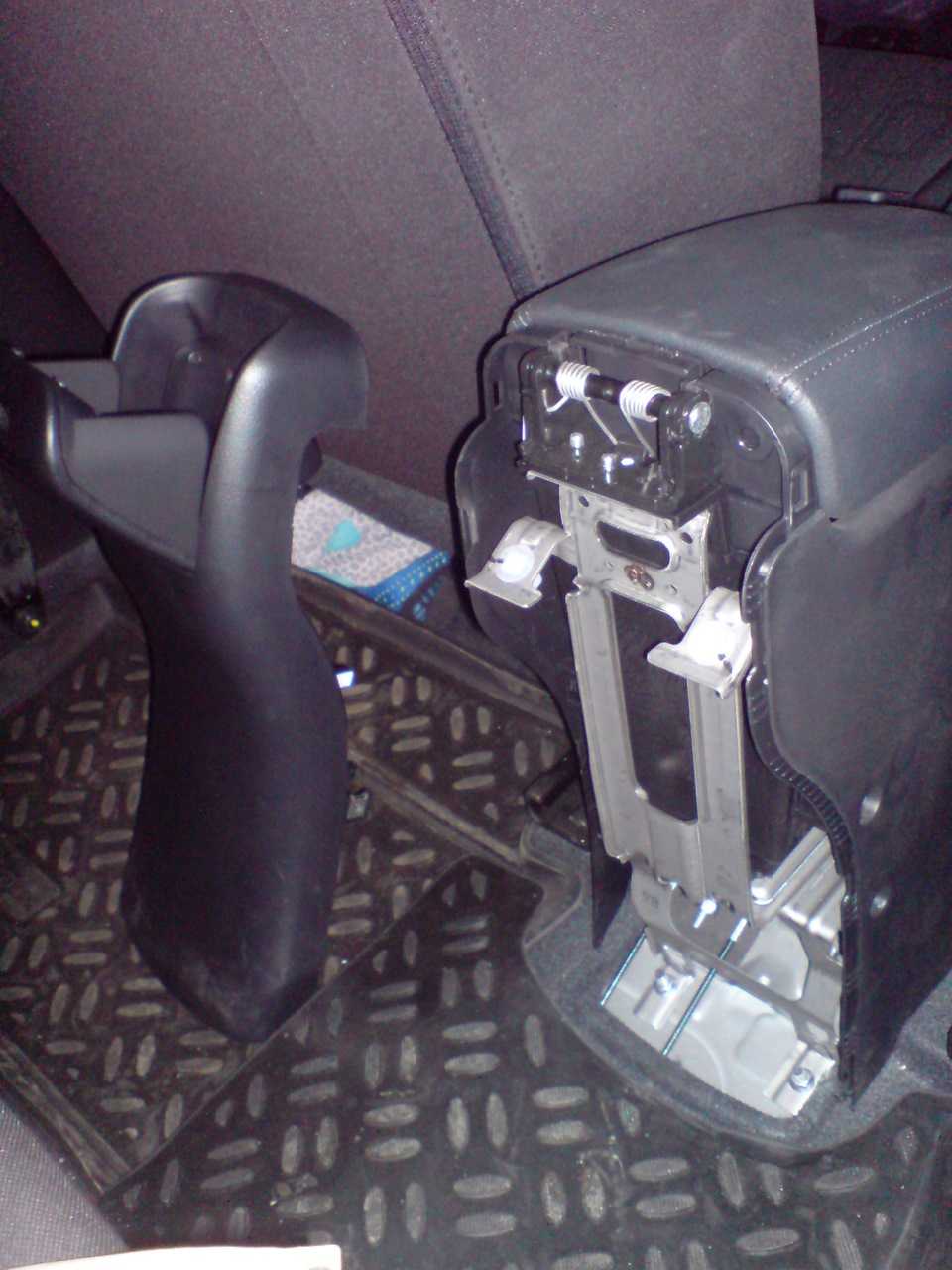

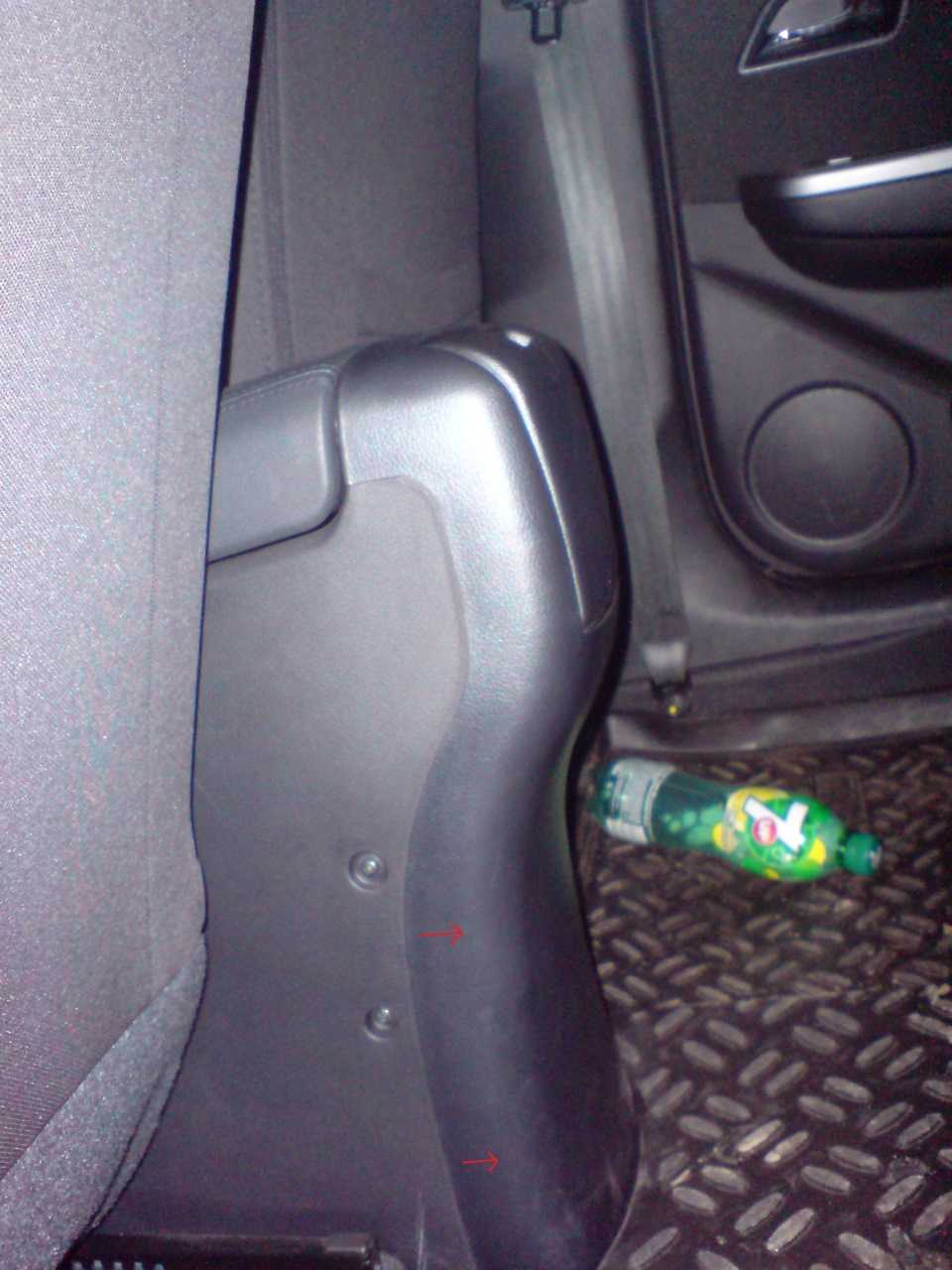

Все саморезы выкручены, осталось только снять заднюю крышку подлокотника. Для этого мы начинаем тянуть назад с нижней его части.

Приложив небольшое усилие, задняя крышка остаётся у нас в руках =)

Теперь собственно сам процесс подтяжки ручника. Снимите машину с ручника. После чего нам нужно всего навсего закрутить гайку, как это показано на картинке.

Но главное не перестарайтесь, иначе колодки будут постоянно в зажатом положении, машина будет останавливаться накатом, да и хуже ехать будет, надо будет больше газу давать, чтобы она хорошенько поехала.Всем удачи, надеюсь моя инструкция помогла =)
