Особенности конструкции мостов Спайсер

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Основные типы неисправностей и их причины

Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:

Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.
Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.

Также будет интересно почитать: Lada XRay — кроссовер с современным дизайном для отечественных дорог

Как включить и отключить передний мост на УАЗ Патриот

Включение переднего моста на автомобиле УАЗ Патриот осуществляется раздаточной коробкой. Производитель устанавливал на модель два вида раздаточных коробок. Более старые версии оснащены РК с механическим управлением.

Включение переднего моста на раздаточной коробке с механическим управлением осуществляется рычагом, установленным в салоне автомобиля между водительским и пассажирским сиденьем. Рычаг механически передвигает штоки раздаточной коробки.

Более новые версии автомобиля оснащены раздаточной коробкой с электронным управлением.

Блок управления раздаточной коробкой осуществляет включение электромоторов. Электрические двигатели передвигают штоки в необходимое положение.

Чтобы включить передний мост на УАЗ Патриот необходимо:

выключить муфту сцепления. Для этого выжать педаль сцепления, установленную в салоне;
После выключения муфты сцепления установить рычаг или регулятор в необходимое положение;
После отпускания педали сцепления передний мост автомобиля будет включён. Отключать привод оси следует в обратной последовательности.

Возможные неисправности и их проявление

Несмотря на простоту , из-за высокой нагрузки или нарушения правил эксплуатации возможно возникновение неполадок, которые легко диагностировать.

Для переднего моста характерны такие неисправности:

Повышенность шумов при работе моста. Такая неполадка устройства может быть вызвана:
- нарушением регулировки и выработкой подшипников дифференциала;
неправильной регулировкой подшипников, выработкой шестерен в конструкции редуктора главной передачи;
низким уровнем масла в картере моста.
Повышенный уровень шумов при разгоне авто и торможении обусловлен:
- нарушением зацепления или зазора шестерен главной передачи;
увеличением зазоров в подшипниках при отсутствии регулировки или в результате износа.
Стук, когда машина трогается, вызван износом оси сателлитов в механизме дифференциала.
Понижение уровня масла:
- потеря сальником переднего моста упругости;
износ сальников внутреннего шарнира;
плохое закрепление крышки моста.
Шум во время движения при прохождении поворотов будет обусловлен износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста. С учетом несложного устройства моста трудностей с ремонтом, как правило, не возникает.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.

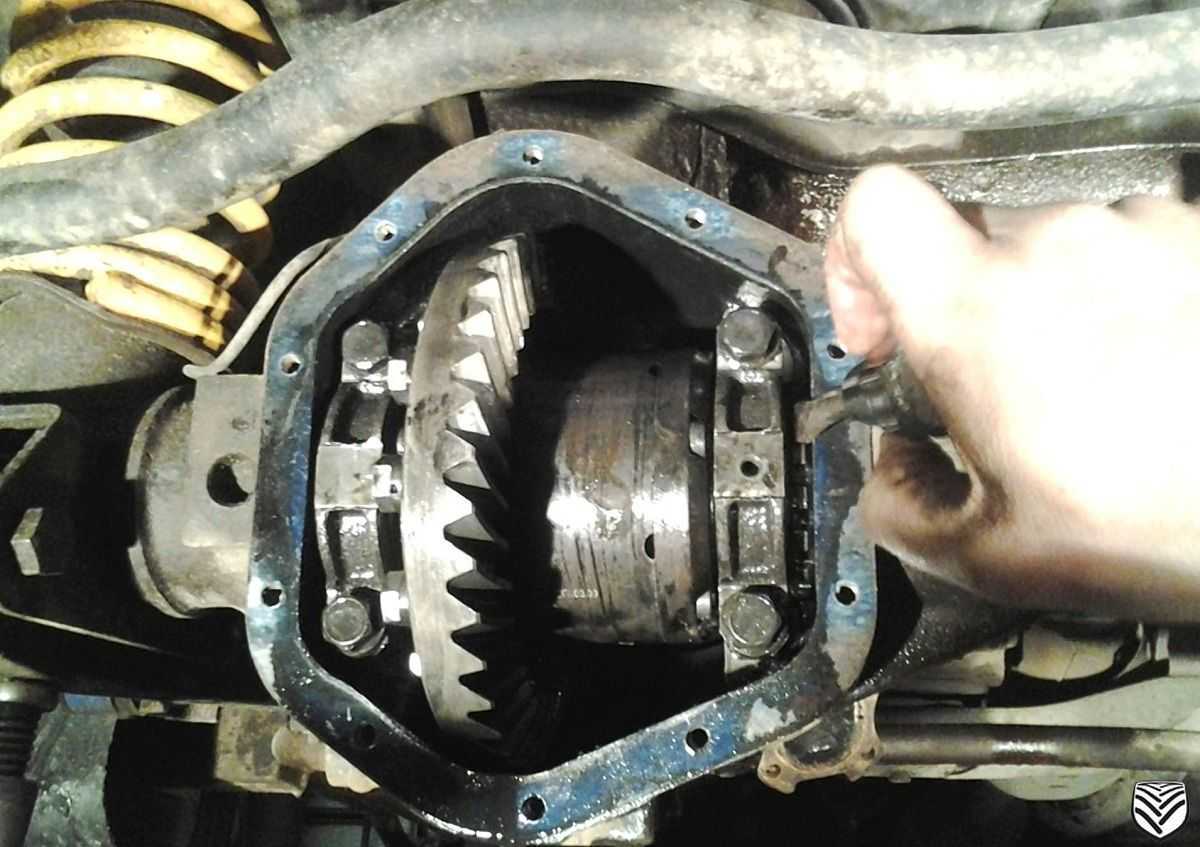

2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста. Замена сальника редуктора моста на УАЗ Патриот: Правильно установленные качественные сальники служат очень долго. Никогда не устанавливайте повторно бывшие в работе снятые сальники. Приобрести качественные сальники. Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике. — Открутить карданный вал. — Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста). — Снять фланец. — Извлечь сальник из горловины редуктора плоской отверткой. — Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин). — Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом. — При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию». — Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки. — После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом. — Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи. Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта. Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Устройство переднего моста УАЗ 469: схема подключения

Сборка и подключение рассматриваемой детали осуществляется в следующем порядке:

Втулка вставляется в цапфу кулака методом прессовки. Она должна стать на одном уровне с торцом посадочного гнезда. Затем втулка поворачивается и регулируется специальной брошью до требуемого диаметра.
Ограничение перемещения шарнира идентичных угловых продольных скоростей обеспечивается шайбами, установленными в цапфе и шаровой опоре. Их расположение должно быть направлено смазочными канавками в сторону шарнира. Фиксирующая шайба крепится способом кернения в нескольких местах на точках, равномерно распределенных по окружности.
Замена втулок шкворней подразумевает их прессование и завинчивание до диаметра 25 мм, с возможностью прохода через каждую втулку.
При установке шарнира в опору заливается смазка.
Устройство переднего моста на УАЗ 469 предполагает корректировку необходимых осевых натяжений при помощи регулирующих вставок, от которых зависит расположение втулок и самой шаровой опоры. Как минимум используется пять прокладок. Суммарные показатели толщины вверху и снизу не должны иметь разницу более 0,1 мм.
Перед сбором сальника войлочное кольцо пропитывают теплым моторным маслом.

После сборки переднего моста он проверяется на стенде в статическом состоянии и под нагрузкой. Такая позиция создается путем синхронного торможения полуосей. Если узел собран правильно, не будет наблюдаться повышенная шумность узла, протечка масла в сальниках и манжетах, а также местах соединения.

Основные типы неисправностей и их причины

Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.
Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.

Мост УАЗ: назначение и характеристики

Мост является балкой между колесами и обеспечивает их надежное скрепление. Он оборудован упругими деталями, при помощи которых гасятся нагрузки при движении. Поскольку «УАЗ-Патриот» предназначен для эксплуатации в сложных условиях, мост должен быть повышенной прочности. Помимо всего, от ведущего моста зависит практически вся работоспособность автомобиля, поскольку из-за выхода из строя хоть одного звена дальнейшая эксплуатация автомобиля невозможна.

Мост состоит из:

Дифференциала.
Главной пары.
Полуоси.
Рессор.

На внедорожники оказывается большая нагрузка, поэтому составной частью являются рессоры, а не пружины. Этим и обусловлена отличная проходимость УАЗ. Передний мост — устройство довольно сложное, поэтому нуждается в своевременном техническом обслуживании.

Снятие и установка муфты отключения колеса

Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам. Вам потребуются : ключ «на 14», отвертка с плоским лезвием, съемник наружных стопорных колец.1 . Выверните три винта крепления.2 . и снимите колпак муфты.3 . Выверните шесть болтов крепления муфты отключения колеса и снимите ее.4 . Выверните три винта крепления крышки муфты к фланцу…5 . И снимите крышку.6 . Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой.7 . Снимите стопорное кольцо и установленную под ним шайбу.8 . И извлеките из фланца шлицевую втулку.9 . Установите детали в порядке, обратном снятию.

Как включить и отключить передний мост на УАЗ Патриот

Более новые версии автомобиля оснащены раздаточной коробкой с электронным управлением.

Чтобы включить передний мост на УАЗ Патриот необходимо:

выключить муфту сцепления. Для этого выжать педаль сцепления, установленную в салоне;
После выключения муфты сцепления установить рычаг или регулятор в необходимое положение;
После отпускания педали сцепления передний мост автомобиля будет включён. Отключать привод оси следует в обратной последовательности.

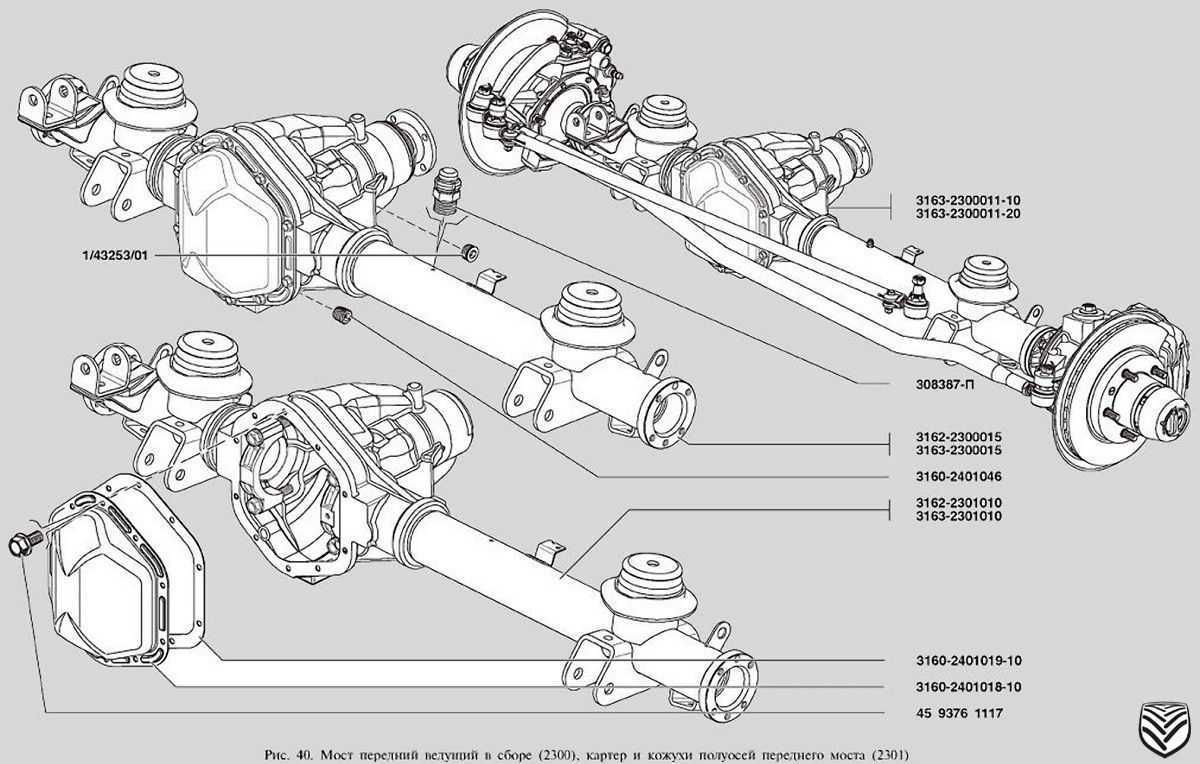

Описание составляющих и конструкционная схема

Устройство переднего моста на Патриоте следует начать с описания основных элементов и составляющих. В их числе:

ведущий вал и ведущая шестерня;
ведомая шестерня с большим количеством зубьев;
картер моста;
подшипник роликового типа;
фланец;
гайка для регулировки подшипников дифференциала.

Схема переднего моста УАЗа Патриот, которую можно найти на многочисленных тематических форумах, демонстрирует присутствие большого количества мелких и крупных деталей, которые напрямую оказывают влияние на работу узла в целом. Картер Спайсера (так называется описываемая конструкция) является литым элементом, в который запрессовываются полуоси, а закрывается он при помощи крышки. В нем размещены главная передача и дифференциал, благодаря чему повышается работоспособность узла.

Для его обслуживания достаточно снять крышку, чтобы получить доступ. Это может быть необходимо при замене подшипников, контроле за уровнем масла, регулировке люфтов. Еще одной особенностью устройства переднего моста Спайсер является его оснащение ШРУСами нового типа, которые славятся своей долговечностью. Их следует периодически смазывать, однако не традиционным Литолом, а специальным средством под названием ШРУС-4.

Что касается разницы в устройстве конструкций каждого из ведущих мостов, то и здесь нет особенных принципиальных отличий. У переднего моста Спайсер Патриота усилие и крутящий момент передаются через дифференциал и главную передачу. Балка является полой, а в нее помещаются пара полуосей, на которые приходится вращение от ведомой передачи.

Частые неисправности и способы их устранения

Мосты Спайсер на UAZ Patriot и других моделей отличаются надежностью и неприхотливостью к условиям использования. Большинство неисправностей автовладелец может устранить самостоятельно, не имея особых навыков и специализированного оборудования.

Масляные подтёки на картере

Потёки масла на корпусе моста свидетельствует о нарушении герметичности узла. Для устранения неисправности необходимо заменить вышедшие из строя сальники или прокладки. При установке прокладки смазываются герметиком. Нарушение прокладок или сальников может быть спровоцировано повышением давления в полости моста при нагреве смазки. При появлении потеков следует проверить работоспособность дыхательного клапана.

Повышенный шум при работе

Шум при работе механизма появляется в результате износа вращающихся частей или при некачественной смазке. Для устранения неисправности следует проверить вращающиеся детали узла на предмет износа и при необходимости заменить их.

Залить качественное трансмиссионное масло.

Заклинивание узла

Поломка происходит из-за выхода из строя подшипников. Заклинивание вращающихся деталей может быть спровоцировано попаданием воды в полость моста через дыхательный клапан. Для предотвращения попадания воды на сапун крепят гибкий шланг второй конец, которого выводится в подкапотное пространство.

Отсутствие передачи крутящего момента к колесным механизмам

Нарушение передачи крутящего момента колесного механизма может быть вызвано износом шестерен главной передачи или поломкой полуоси. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Из вышеперечисленного следует, что мосты Спайсер на автомобиле УАЗ отличаются надежностью. Основные поломки это мелкие неисправности, которые автомобилист может устранить самостоятельно. Для нормальной работы узла необходимо регулярно проводить его обслуживание. Для этого вовремя менять трансмиссионное масло и следить за состоянием дыхательного клапана.
