Как подключить к эбу шевроле нива

Chevrolet Niva Сочи GLS › Бортжурнал › Точки крепления масс и потребители.

Сделал небольшую расшифровку точек масс на Шевроле Нивах, помогает при поиске чудес в электрооборудовании. Эти данные справедливы для авто с контроллерами Bosch М7.9.7, для МР7.0 имеются незначительные отличия, о которых скажу ниже. Архитектура соединения проводов следующая: провод с клеммы (болтовое крепление на шпильку) уходит в жгут, где при помощи обжимной гильзы, соединяется с другими «массовыми» проводами потребителей, которые относятся к данной точке массы. Таких гильз может быть несколько. В этом и заключается трудность в определении точки крепления массы конкретного потребителя. Допустим, кто бы искал массу блока управления зеркалами, слева, за обшивкой в багажнике? А она там)). Теперь по МР7.0. Две клеммы (массы ЭБУ и и массы датчиков ЭСУД) находятся с левой стороны двигателя, ниже модуля зажигания, рядом с точкой 4, на шпильках контроллера их нет.1. Шпилька на левом брызговике, за аккумуляторной батареей.

С минусовой клеммы АКБ2. Шпилька на левом брызговике, у фары. Лампы БС, ДС, габарит, поворот левой блок фары Электрокорректор фары Датчик температуры наружного воздуха Выключатель подкапотной лампы Двигатель очистителя ветрового стекла Звуковой сигнал Левая ПТФ 3. Шпилька на правом брызговике, у фары.

Лампы БС, ДС, габарит, поворот правой блок фары Электрокорректор фары Двигатель омывателя ветрового стекла Правая ПТФ 4. Силовая масса двигателя (с минуса АКБ, на болт кронштейна крепления проводов), ниже модуля зажигания.

5. В салоне, за блоком предохранителей, шпилька, возле крепления блока управления центральным замком (две клеммы)

Выключатели аварийной сигнализации, обогрева заднего стекла, ПТФ, заднего противотуманного света наружного освещения, плафона вещевого ящика Двигатель вентилятора отопителя Прикуриватель Лампы подсветки Колодка ГУ (магнитола) Реле ПТФ, стеклоподъемников, обогрева сидений, звукового сигнала Реле в блоке предохранителей (БС, ДС, поворотов, стеклоочистителя, обогрева заднего стекла, омывателя и очистителя ветрового стекла) Приборная панель Колодка диагностики (OBD2) Регулятор корректора фар и подсветки приборов 6. В салоне, за бардачком, шпильки кронштейна контроллера ЭСУД (две шпильки)

1-я шпилька: Экран ДПКВ Экран ДД ДПРВ ЭБУ (кон.51,53,80) Датчик скорости Колодка диагностики (OBD2) Блок АПС Экран катушки АПС ( на замке зажигания) Выключатель кондиционера 2-я шпилька: ЭБУ (кон.3,61) 7. Багажник, слева за обивкой, за клапаном вентиляции (три клеммы)

1-я клемма: Лампы заднего левого фанаря Правая задняя дверь (концевик, привод замка) Обогрев передних сидений Выключатель стояночного тормоза Блок управления наружными зеркалами Левый боковой указатель поворота (на крыле) Левая передняя дверь (концевик, стеклоподъемник, привод замка, обогреватель зеркала) Плафон освещения салона (передний) Плафон освещения салона (задний) Датчик блокировки дифференциала Выключатель лампы стояночного тормоза 2-я клемма: Концевик двери багажника Двигатель омывателя заднего стекла Обогреватель заднего стекла (нагреватель) Дополнительный сигнал торможения Двигатель очистителя заднего стекла Лампа освещения багажника (через концевик) 3-я клемма: Фонари освещения заднего номерного знака 8. Багажник, справа за обивкой, за клапаном вентиляции (одна клемма).

Лампы заднего правого фонаря Правый боковой указатель поворотов (на крыле) Правая передняя дверь (концевик, стеклоподъемник, привод замка, обогреватель зеркала) Блок управления электропакетом Левая задняя дверь (концевик, привод замка) Бензонасос Датчик уровня топлива

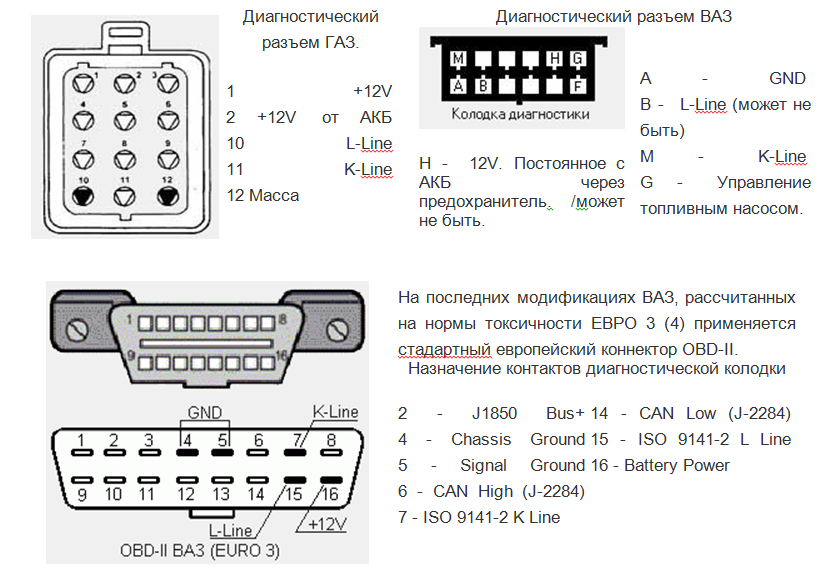

Распиновка OBD 2

На смену 12-тиконтактным OBD1 в Шевроле Нива пришел OBD2. Связано это с введением новых стандартов в Европе с 2001 года. Такое решение значительно расширило возможности диагностики авто.

Первые экземпляры оборудования показывали общие сведения об ошибках. С помощью OBD2 автовладелец самостоятельно может получить полную информацию по состоянию ЭБУ, применив сканирующее устройство или адаптер. Разъем 16-контактный. Поменялась его форма: теперь это трапеция с сужением книзу.

Контакты вилки отвечают за следующие элементы диагностики:

контакт 2 — шина+ (через J1850);
4 — заземление кузова;
5 — сигнально заземление;
6 — Линия CAN-High (через протокол J-2284);
7 — K-Line;
10 — шина- (через J1850);
14 — Линия CAN-Low (через протокол J-2284);
15 — L-line;
16 — питание от аккумулятора.

Марки авто и годы выпуска

OBDII используется в автомобилях с 1996 года в США. В Европе стандарты сменились в 2001-м. В Шевроле Нива новые диагностические разъемы впервые появились в моделях 2002-2019 года выпуска. Эти авто работают с системами управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.

Подходящие сканеры для Нивы шевроле

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327 — для ЭБУ с CAN шиной и VAG KKL и K-Line «шнурки» для более ранних ЭБУ. Для блоков управления которые работают по протоколу OBD2 с CAN-шиной подойдут такие сканеры:

Scanmatik 2; .

Обычно стоят ЭБУ марки Bosch и встречаются со следующими каталожными номерами:

21230-1411020-10-0 – контроллер BOSCH MP7.0
21230-1411020-30-0 – контроллер BOSCH M7.9.7+ E3
21230-1411020-40-0 – контроллер BOSCH M7.9.7+E4
21230-1411020-90-0 – контроллер BOSCH M7.9.7+AC

Самодиагностика через «OBD1»

На Ниве Шевроле в блок ECM с контроллером BOSCH встроена самодиагностика, которая определяет и расшифровывает неисправности в электрических цепях. ECM выявляет проблему, далее загорается «Check Engine» — идентифицируется наличие ошибки, затем код неисправности сохранятся в памяти, и выводит на приборную панель.

Загорелся Check Engine на Ниве Шевроле?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Обзоры диагностических сканеров для Нивы Шевроле

Читай подробные статьи по обзору сканеров для диагностики автомобилей, в том числе и для Нивы Шевроле.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

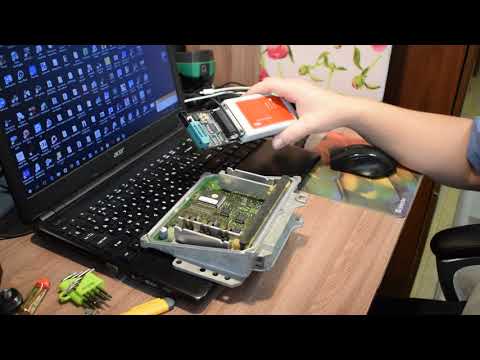

Видео «Отключение иммо в автомобиле Нива Шевроле»

Пользователь Великий Чиптюнер подробно рассказал о выполнении очистки памяти блока управления Бош и самостоятельном выключении блокиратора ДВС.

Как известно вазовские иммобилайзеры АПС-4 и АПС-6 имеют некоторые критичные «особенности», с которыми не возникает никакого желания столкнуться где-нибудь в лесу.

1. Самопроизвольное удаление рабочих ключей из иммо. Было это почти три года назад, был мороз за 30… из иммо удалился рабочий ключ, благо автомобиль стоял около дома, а не где-нибудь в лесу. Красным обучающим ключом двигатель запустился и получилось обучить рабочий ключ. Но что делать если красный ключ далеко?

2. Блок иммобилайзера физически умирает — затопление, проблема с проводкой и т.п., и шнивовод с нивоводом остаются в лесу в ожидании эвакуации… в лесу спасет только смена мозга, а в условиях цивилизации спасет очистка микросхемы в ЭБУ…

Также возможна потеря ключа или чипа из него, но эту неприятность можно обойти иммобилайзер АПС-6: способ обхода при утрате ключа.

Из-за чего выходит из строя ЭБУ Шевроле Нива

ЭБУ Шевроле Нива может выйти из строя по следующим причинам:

Неквалифицированное вмешательство в электрику автомобиля, например при установки сигнализации.
Включение стартера при отсоединённой силовой шиной
Прикуривание от машины с работающим двигателем
Попадание электрода при проведении сварочных работ, на датчики или само устройство ЭБУ
Пере полярность при подключении аккумуляторной батареи
Попадание воды в ЭБУ и ЭСУД
Снятие клеммы аккумуляторной батареи при работающем двигателе
Неисправность катушки зажигания распределителя и т.д

Где находится предохранитель бензонасоса Нива Шевроле

Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.

Где расположен предохранитель

Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.

Основные параметры

Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом

Отсоединяем клеммы от АКБ
Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
Снимем защитную крышку, которая защищает монтажный блок с контроллером
Берем ключ на десять и откручиваем винт который держит защитную крышку

Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса. Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.

Chevrolet Niva — компактный кроссовер российской сборки. Выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. В 2009 году автомобиль получил рестайлинг. Обновленный производился в 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 и 2018 годах. Мы рассмотрим блок с предохранителями шевроле нива и реле с полным описанием представленных схем. Покажем где находится предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Некоторые подробности чип-тюнинга Chevrolet Niva

Как упоминалось в начале статьи, на автомобилях Chevrolet Niva в зависимости от года выпуска применялось три разных типа ЭБУ. Рассмотрим, какие мероприятия производятся в автосервисе при качественном тюнинге в каждом из вариантов исполнения авто.

Niva выпуск с 2003 по 2006 г.г.

Машина с механическим приводом дросселя и базовым ЭБУ модели Bosch MP7.0 2123-1411020-10. Модернизация включает следующие пункты:

замену заводского ЭБУ на модель Январь 5.1 или Bosch 1.5.4;
прошивка нового блока;
возможна замена штатного дроссельного патрубка с диаметром проходного сечения 46 мм на увеличенный до 54 мм.

Chevrolet Niva выпуск с 2006 г. по нынешнее время

На этих автомобилях также установлен механический привод педали газа, но ЭБУ стоит уже поновее — Bosch 7.9.7. Улучшение параметров заключается в смене штатного блока на модель с прошивкой Январь 7.2. После проведения работ по чип-тюнингу автомобиля Шевроле Нива владелец может смело демонтировать нейтрализатор.

Chevrolet Niva выпуск с 2012 г.

Новая модель оснащена электронным приводом дроссельной заслонки, а также немецким ЭБУ Bosch МЕ 17.9.7. В данном случае замена блока не производится – только его перепрошивка.

Описанные технологии дают максимальный эффект от их внедрения. Возможна совершенствование прошивки базовых ЭБУ, когда изменяется угол опережения зажигания и производится настройка топливной смеси. Однако процесс требует досконального знания рабочих процессов и, по отзывам мастеров, должного эффекта не дает.

Замена кислородного датчика (замена лямбда-зонда) Нива Шевроле — Niva Chevrolet (ВАЗ , Шеви)

Проверка лямда зонда на ваз нива

Также обманка лямбда зонда на Шевроле Ниву ставится при удалении катализатора.

Нива Шевроле руководство по ремонту. контроллера Замена датчика коленвала Замена датчика охлаждения жидкости Замена датчика…

Проходящий воздух охлаждает один из датчиков, а электронная схема датчика преобразует эту разность температур в выходной сигнал для электронного блока управления.

Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика.

Принцип работы довольно простой. Выхлопные газы после рабочего цикла в цилиндрах освобождаются наружу. Они проходят через выпускной коллектор, встречаясь на пути с датчиком. Последний оснащен чувствительным наконечником, который и определяет остаток кислорода в газах. На Шевроле Ниве стоит двухконтактный датчик. После сбора информации данные поступают на ЭБУ, и затем блок корректирует состав горючей смеси.

В идеале, значение лямбда зонда должно составлять единицу.

В таком случае на одну часть порции приходится 14,7 частей кислорода. Если значение больше единицы, значит, смесь обогащена. В ней содержится больше кислорода, чем нужно. Исходя из этих данных, блок дает команду на подачу большего количества топлива. Эффективная работа датчика возможна только при его разогреве до градусов Цельсия то же самое касается и катализатора.

При этом возможны сбои на холостом ходу. О ресурсе Лямбда зонд — один из самых уязвимых датчиков в конструкции Шевроле Нивы. Его ресурс часто не превышает и 40 тысяч километров. По истечению этого срока владельцы сталкиваются с разными проблемами: Ситуации, когда потребуется обманка лямбда зонда на Ниву Ее автомобилисты устанавливают по разным причинам. В большинстве случаев это связано с экономией.

Как поменять лямбда-зонд самому — видеоурок от NGK

https://youtube.com/watch?v=kOSIeZLa5CQ

Обманка стоит в раза дешевле нового датчика около рублей. А служит она куда дольше. Судя по отзывам, обманка практически вечная, так как не считывает сигналы и имеет примитивную конструкцию.

Также обманка лямбда зонда на Шевроле Ниву ставится при удалении катализатора. Он устанавливается на все модели с нормами выше Евро Но какой бы способ удаления катализатора не использовался, в любом случае нужно избавляться от кислородного датчика. Да, автомобиль не перестанет ездить. Если питание отсутствует, проверьте состояние электропроводки на участке цепи между главным реле, РСМ и кислородным датчиком.

При отрицательных результатах перечисленных выше проверок, замените неисправный l-зонд. Во избежание риска повреждения компонентов прежде чем приступать к снятию датчика прогрейте двигатель в течение пары минут — постарайтесь не обжечься о разогретые поверхности в процессе выполнения процедуры.

Отсоедините отрицательный провод от батареи. Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Поддомкратьте автомобиль и установите его на подпорки. Аккуратно рассоедините разъем электропроводки кислородного датчика. Аккуратно выверните зонд из выпускного коллектора первичный датчик или сборки каталитического преобразователя вторичный датчик. Перед вворачиванием датчика на место смажьте его резьбовую часть антиприхватывающим герметиком новые датчики обычно уже покрыты соответствующим составом.

Вверните датчик на свое штатное место и прочно затяните его. Опустите автомобиль на землю и произведите его ходовые испытания. Проверьте память модуля управления на наличие кодов неисправностей.

Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент. Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная низкая разность потенциалов на выходе датчика , то дается команда на обогащение смеси.

Если смесь богатая высокая разность потенциалов , дается команда на обеднение смеси. Замена реле системы управления двигателем Нива Шевроле Реле системы управления двигателем, как и предохранители этой системы, расположены в блоке предохранителей и реле системы управления, установленном на задней крышке контроллера под панелью приборов на щите передка перед пассажиром.

Жгуты дверей

В салоне проходят жилы, соединяющиеся с проводкой дверей. Они обеспечивают работу стеклоподъемников, динамиков, сигнализации, обогрева заднего стекла и т.д. У каждой магистрали есть розетка, благодаря которой дверь можно легко снять и поставить на место.

Отметим некоторые особенности:

в каждом жгуте есть жилы, идущие к модератору центрального замка, в более совершенных моделях у задних дверей есть провода плафона освещения салона и редуктора стеклоподъемника;
жгут двери водителя идет к кнопкам двух стеклоподъемников своей и пассажирской;
в передних дверях идут жилы к динамикам, которые в них находятся;
жгут задней двери – один из самых сложных – он включает провода обогрева стекла, редуктора стеклоочистителя и омывателя, заднего стоп-сигнала, провода центрального замка и «массы».

Схемы жгутов дверей вы можете посмотреть на картинке. Все они берут начало от заднего жгута, который идет к задним фонарям.

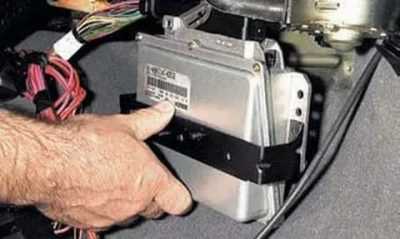

Снятие и установка контроллера Niva Chevrolet

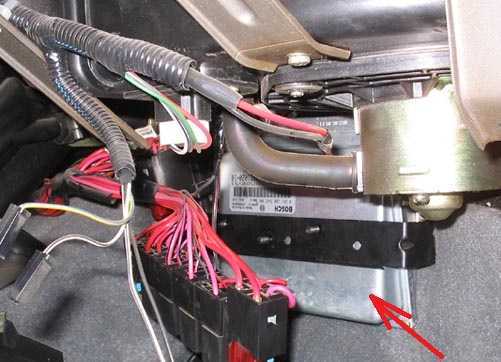

Контроллер системы управления двигателем установлен под панелью приборов на щите передка перед пассажиром.

Вам потребуются: ключ «на 10» (желательно торцовый), отвертка.

1. Снимите крышку блока предохранителей и реле (см. «Замена предохранителей системы управления двигателем Niva Chevrolet»).

Откручиваем три гайки крепления блока реле и предохранителей

Отсоединяем от кронштейна блок в сборе

Крестовой отверткой откручиваем два винта крепления кронштейна

Снимаем контроллер вместе с кронштейном

Вытягиваем фиксатор колодки жгута и отсоединяем ее от контроллера

Устанавливайте контроллер и блок предохранителей и реле в порядке, обратном снятию

Обратите внимание на чертежное обозначение контроллера (2123–1411020–40). Новый контроллер приобретайте с таким же обозначением независимо от того, какой на нем указан тип изделия

Новый контроллер приобретайте с таким же обозначением независимо от того, какой на нем указан тип изделия.

Контроллер автомобиля производства с 2015 года выпуска под Евро – 5 также устанавливается в зоне ног пассажира и крепится к щитку передка

Контроллер управляет исполнительными механизмами, такими как топливные форсунки, дроссельный патрубок с электроприводом, катушка зажигания, нагреватель датчика кислорода, клапан продувки адсорбера и различными реле.

Контроллер управляет включением и выключением главного реле (реле зажигания), через которое напряжение питания от аккумуляторной батареи поступает на элементы системы (кроме электробензонасоса, электровентилятора, блока управления и индикатора состояния АПС).

Контроллер включает главное реле при включении зажигания.

При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (завершение вычислений, установка дроссельной заслонки в положение, предшествующее запуску двигателя).

При включении зажигания контроллер, кроме выполнения упомянутых выше функций, обменивается информацией с АПС (если функция иммобилизации включена)

Если в результате обмена определяется, что доступ к автомобилю разрешен, то контроллер продолжает выполнение функций управления двигателем.

В противном случае работа двигателя блокируется.

Контроллер выполняет также функцию диагностики системы.

Он определяет наличие неисправностей элементов системы, включает сигнализатор и сохраняет в своей памяти коды, обозначающие характер неисправности и помогающие механику осуществить ремонт.

В данной системе управления двигателем реле и предохранители системы управления двигателем расположены за монтажным блоком под панелью приборов.

Замена контроллера

Для предотвращения повреждений контроллера при отсоединении провода от клеммы «минус» аккумуляторной батареи или жгута проводов от контроллера зажигание должно быть выключено.

Снятие контроллера

Отсоединить провод от клеммы «минус» аккумуляторной батареи.

Отвернуть гайки крепления контроллера и снять контроллер, отсоединив от него колодки жгута проводов.

Отсоединять колодки от контроллера только на снятом контроллере.

В случае неисправности контроллера для замены необходимо использовать «чистый» контроллер.

Установка контроллера

Присоединить к контроллеру колодки жгута проводов.

Установить контроллер на автомобиль.

Присоединить провод к клемме «минус» аккумуляторной батареи.

Проверка работоспособности контроллера

После замены контроллера или сброса контроллера с помощью диагностического прибора (режим «5 — Доп. испытания; 1 — Сброс ЭБУ с инициализацией») необходимо выполнить процедуру адаптации нуля дроссельной заслонки и процедуру адаптации функции диагностики пропусков воспламенения.

Процедура адаптации нуля дроссельной заслонки:

— на стоящем автомобиле необходимо включить зажигание, выждать 30 с, выключить зажигание, дождаться отключения главного реле.

Адаптация будет прервана, если:

— нажата педаль акселератора;

— температура двигателя ниже 5 °С или выше 100 °С;

— температура окружающего воздуха ниже 5 °С.

Процедура адаптации функции диагностики пропусков воспламенения:

— прогреть двигатель до рабочей температуры (контролируемый параметр TMOT_W = 60…90 °С);

— разогнать автомобиль на 2-й передаче до достижения повышенных оборотов коленчатого вала (NMOT_W = 4000 мин-1) и произвести торможение двигателем (NMOT_W = 1000 мин-1);

— выполнить торможение двигателем шесть раз за одну поездку.

Провести диагностику (см. порядок в карте А «Проверка диагностической цепи»).

Некоторые подробности чип-тюнинга Chevrolet Niva

Niva выпуск с 2003 по 2006 г.г.

замену заводского ЭБУ на модель Январь 5.1 или Bosch 1.5.4;
прошивка нового блока;
возможна замена штатного дроссельного патрубка с диаметром проходного сечения 46 мм на увеличенный до 54 мм.

Chevrolet Niva выпуск с 2006 г. по нынешнее время

На этих автомобилях также установлен механический привод педали газа, но ЭБУ стоит уже поновее – Bosch 7.9.7. Улучшение параметров заключается в смене штатного блока на модель с прошивкой Январь 7.2. После проведения работ по чип-тюнингу автомобиля Шевроле Нива владелец может смело демонтировать нейтрализатор.

Chevrolet Niva выпуск с 2012 г.

Нива шевроле ошибки контроллера

Коды заносятся в память контроллера 7.0 Драйв: (если цикл – отрезок времени, начинающийся сек 5 через. после вкл. зажигания и оканчивающийся с зажигания. выкл. Такое определение принято в системах Код 7.0 и 7.9.7.)

Bosch 0102 заносится, если существуют условия следующие: -обороты двигателя выше 360 об/расход -мин воздуха ниже 0, 5 кг/час. Лампа «ENGINE CHECK» загорается через 8 сек. после постоянной возникновения неисправности.

Код 0103 заносится, течение в если 1 сек. расход воздуха превышает зависящий порог от оборотов двигателя. Лампа «CHECK загорается» ENGINE через 8 сек. после возникновения неисправности постоянной.

Код 0113 заносится, если следующие существуют условия: -двигатель работает – в течение 0.2 напряжение. сек сигнала датчика соответствует температуре ниже воздуха -39.5°С Лампа «CHECK ENGINE» загорается драйв 2 через-цикла после возникновения постоянной Код

Основные неисправности и их причины

Неисправности иммобилайзера обычно проявляются в том, что не удается разблокировать и завести двигатель. Также на панели приборов загорается индикатор иммобилайзера и лампочка Check Engine.

Причины подобного поведения могут быть различными. Самая частая «поломка» — банальная разрядка батарейки в брелоке ключа. Для решения проблемы нужно всего лишь поменять источник питания. Однако нередко встречаются и более серьезные поломки.

Повреждения транспордера на ключе, препятствующие передаче сигнала на модуль управления. Чаще всего вызвано физическим воздействием на ключ.
Механическое повреждение модуля управления. Может быть вызвано, например, окислением контактов в результате воздействия влаги.
Обрыв электрической проводки и нарушение цепи электроснабжения блока управления. Может быть вызвано механическим воздействием, физическим износом и т. д.
Программные нарушения, то есть обычный «глюк» устройства.

Watch this video on YouTube

ELM327 нива, конкретика

Когда я озаботился данной проблемой, я привлек своего знакомого электронщика, очень-очень дотошного в своей профессии. Он сразу мне сказал следующую фразу: китай-китаю рознь. Эту мысль я уже пробовал донести до народа, в статье про задние тормозные колодки. По текущему вопросу, мы заказали несколько образцов непосредственно НА ЗАВОДАХ и стали потихоньку над ними издеваться, вскрывать и ломать. Не буду долго тянуть. Нормально сконектился с нивами и шнивами только ОДИН адаптер. На фото, он в серединке. Остальные или не выходили на связь со смартфоном или вообще не подключались по питанию. Даже мой фирменный адаптер Konnwey (крайний справа), который видит почти весь японский автопарк и половину европы, не захотел общаться с нивами.

Время прочтения

Сложность материала:

Для профи — 4 из 5

Компьютерная диагностика семейства автомобилей Нивы Шевроле проводится для определения кодов неисправности (кодов ошибки), а так же чтобы получить его расшифровку, для дальнейшего ремонта.

В данном материале рассказано о принципах компьютерной диагностики автомобилей Chevrolet Niva. После изучения статьи вы научитесь самостоятельно проводить автодиагностику без обращения в автосервис.

Автор сайта elm327-obd2.ru

Как диагностировать неисправность эбу шевроле нива самостоятельно.

Обнаружение сканером одного из диагностических кодов, будет означать неисправность модуля управления и необходимость его замены. Но для подтверждения некорректной работы ЭБУ, требуется провести дополнительную диагностику – тестирование.

При проведении тестов используются специальные таблицы диагностики неисправностей. Отслеживание появлений неисправностей в модуле управления происходит путем введения исходных данных и сравнений с нормой.

Отсутствие реакции ЭБУ или её некорректность говорят о том, что блок управления нуждается в замене. Но автолюбителям нужно быть предельно внимательными при проведении диагностики неполадок. Довольно часто автомеханики, не видя явных причин неполадок в работе остальных систем, склонны сообщать о неисправности бортового компьютера.

Электронный блок – дорогостоящий и сложный компонент, поэтому его замена должна быть обоснована.
