Цветная электросхема газ-3110 (31029, 31105, 3102) с описанием электрооборудования

Как демонтировать печку, не снимая панели

Чаще всего демонтаж печки ГАЗ 3110 подразумевает снятие панели в салоне. Однако снятие панели — процесс не столько трудоёмкий, сколько длительный. К тому же установка панели на место при монтаже новой печки не всегда может быть выполнена правильно: малейший зазор или отклонение от нормы могут привести к некорректному обдуву. Поэтому чаще всего любители производят снятие печки, не снимая панели.

Андрей82

https://forum.allgaz.ru/showthread.php?t=71433

Какие инструменты понадобятся для работы

Чтобы правильно, быстро и безопасно снять печку и заменить её на новую, потребуется стандартный набор инструментов. Как правило, в гараже каждого автолюбителя можно будет найти:

набор гаечных ключей;

отвёртку с плоским лезвием;

отвёртку с крестообразным лезвием;

ёмкость не менее 10 литров для слива охлаждающей жидкости;


Водители часто приобретают стандартные наборы инструментов, чтобы всегда иметь под рукой необходимую отвёртку или плоскогубцы

Первым делом, ещё до работы с электрическими приборами, необходимо обезопасить себя — снять провод с минусовой клеммы аккумулятора. Таким образом производится обесточивание электронных приборов и систем.

После этого нужно будет слить тосол из системы охлаждения:

Открыть кран радиатора отопления до упора вправо.

Подставить под заглушку ёмкость и выкрутить заглушку.

Дождаться, пока весь тосол не стечёт в ёмкость.


Если тосол сравнительно чист, то можно использовать его повторно

Как добраться до печки на ГАЗ 3110 и снять её

Далее, подготовив автомобиль, можно начинать демонтаж печки из корпуса:

Снять патрубок с верхней части радиатора печки (проще всего сначала ослабить хомут отвёрткой, а потом снять сам патрубок).

Схема автомобиля — Волга 3110

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.

Основные неисправности

ГАЗ 3110 двигатель 406 инжектор относится к автомобиля, где ремонт выполняет достаточно редко, при условии нормального обслуживания. Но, даже самый совершенный силовой агрегат подвержен износу и поломкам.

Так, к основным неисправностям, которые встречаются у ДВС 406, относятся: частые поломки системы охлаждения, связанные с плохим исполнением термостата, троение, плавают обороты и плохой пуск.

Рекомендуется, ГАЗ 3110 с двигателем ЗМЗ 406 ремонт выполнять в условиях автосервиса, поскольку не всегда можно определить поломку. Это связано с неисправностью, когда заводится и глохнет ЗМЗ 406. В этом случае, проблема может скрываться в свечах зажигания или электронном блоке управления двигателем.

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

  • Стартер;

    Схема конструкции стартера для Газ 3110

  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110 После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

  1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
  2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
  3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
  4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

Установка дополнительной печки на ГАЗ 3110

ГАЗ-3110 или «Волга» — это автомобиль, относящийся к среднему классу и имеющий кузов седан. Отопительная система автомобиля была модернизирована, но всё же у неё имеется ряд явных недостатков. Хотя печка греет неплохо, её мощности не хватает для быстрого обогрева довольно большого салона. Кроме того, из-за недостатков в конструировании не происходит теплого обдува бокового стекла водителя, и оно постоянно запотевает. Учитывая такие проблемы, многие владельцы ГАЗ – 3110 производят улучшение отопительной системы. Некоторые автомобилисты проводят простое утепление автомобиля, а другие устанавливают дополнительное оборудование.

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается. Бортовая электросеть автомобиля (кроме цепи стартера и электровентилятора системы охлаждения) подсоединена к аккумуляторной батарее через плавкий предохранитель на 60А. Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Большинство предохранителей расположено в двух блоках, установленных в панель приборов над вещевым ящиком. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Нумерация предохранителей – слева направо, а цвет: 5А – оранжевый; 10А – красный; 15А – голубой; 20А – желтый; 25А – белый. Цепь электровентилятора системы охлаждения защищена предохранителем на 30А. Предохранители на 30А и 60А установлены в блоке, закрепленном на левом брызговике моторного отсека. Электродвигатель моторедуктора защищен автоматическим биметаллическим предохранителем многоразового действия. Цепь электростартера рассчитана на кратковременный большой ток и предохранителя не имеет. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. На автомобилях с двигателем ЗМЗ-4062 имеется жгут проводов системы управления работой двигателя, а цепь системы зажигания отсутствует. На автомобиле единого монтажного блока для реле нет. Большинство реле установлено в салоне под панелью приборов справа, за накладкой.

ВНИМАНИЕ! При ремонте системы электрооборудования отсоединяйте клемму “–” аккумуляторной батареи при выключенном зажигании. Подсоединяйте клеммы к батарее, убедившись, что зажигание выключено. Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении.

Цепи, защищаемые плавкими предохранителями

№ предохранителя

Защищаемые цепи

ЛЕВЫЙ БЛОК

F1 (25А)

Резерв

F2 (15А)

Дальний свет правой фары

F3 (15А)

Дальний свет фары, сигнализатор дальнего света фар

F4 (10А)

Ближний свет правой фары

F5 (10А)

Ближний свет левой фары, электрокорректор

F6 (10А)

Реле электровентилятора, реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя

F7 (20А)

Резерв

F8 (20А)

Прикуриватель, реле звуковых сигналов, звуковые сигналы

F9 (15А)

Задний противотуманный свет

F10 (10А)

Радиооборудование

F11 (5А)

Резерв

F12 (15А)

Подкапотная лампа, плафон вещевого ящика, плафон салона

F13 (10А)

Стеклоочиститель

ПРАВЫЙ БЛОК

F1 (25А)

Противотуманные фары, задний противотуманный свет

F2 (15А)

Отопитель, реле обогрева заднего стекла, обогрев заднего стекла

F3 (15А)

Свет заднего хода, приборы, датчик спидометра

F4 (10А)

Сигналы торможения, розетка переносной лампы

F5 (10А)

Аварийная сигнализация

F6 (10А)

Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней

F7 (20А)

Обогрев заднего стекла

F8 (20А)

Резерв

F9 (15А)

Электробензонасос (ЗМЗ-4062)

F10 (10А)

Блок системы управления двигателем (ЗМЗ-4062) или блок ЭПХХ (ЗМЗ-402)

F11 (5)

Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота

F12 (15)

Обогрев сидений

F13 (10)

Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

предыдущая страница18.19. Снятие педального узла следующая страница 19.1. Общие сведения

Профилактика проводки

Что нужно знать о профилактике электросети:

  1. Не допускается использование самодельных предохранителей монеток, кусков проволоки и т.д. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.
  2. Помните о том, что автомобильный аккумулятор нуждается в периодическом ТО. Как минимум раз в год нужно подзаряжать батарею, также следует производить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.
  3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и прочие устройства, то проследите за тем, чтобы подключение проводов было качественным и надежным.
  4. Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. При необходимости обратитесь к электрику.

Загрузка …

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Это интересно: Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 ГАЗ 3110 1996-2004

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

  • Замену замка полностью
  • Замену личинки замка
  • Замену контактной группы.

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Отличие инжектора от карбюратора

Долгое время выпускались лишь модели карбюраторного типа. Со временем появились инжекторные. Благодаря этому удалось достичь некоторых характеристик, например уменьшить количество потребляемого топлива. Если следовать теории о ДВС, то карбюраторный двигатель «Газель» 406 начинает мощнее работать при соответствующем поднятии уровня вращения коленчатого вала. Как этого можно достичь? Механизм сделан таким образом, что при резком нажатии на педаль возрастает количество паров бензина. Это, в свою очередь, способствует возрастанию скорости коленчатого вала.

Инжекторный двигатель 406 (ГАЗ часто его использовал) работает при помощи микропроцессора. Благодаря ему даже при легком нажатии на педаль динамика езды на машине будет улучшена.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:


Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:

  • Перегреваются и выходят из строя коммутаторы;

Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.


Электропроводка на автомобиле ГАЗ 3110

Большое преимущество «Волги» 3110 в том, что детали, которые можно возить в багажнике, стоят сущие копейки. Еще один большой плюс – поломки встречаются нередко, но они не всегда существенные. «Волга» не так часто подводит водителей в дороге, да и отремонтировать ее намного проще, чем иномарку. Запчасти дешевые, и есть во всех автомагазинах.

Технические характеристики

Прежде чем обратиться к электросхеме двигателя и всего транспортного средства Волга 3110, стоит рассмотреть основные технические характеристики движка. 406 двигатель, который устанавливался на автомобиль, имеет высокие технические характеристики и простоту конструкции.

Итак, рассмотрим, основные технические характеристики и особенности мотора 406 для ГАЗ 3110:

Тип Рядный
Топливная система На бензине
Система впрыска Инжектор
Объем 2,3 литра (2280 см. куб)
Мощность 100-110 лошадиных сил
Количество цилиндров 4
Количество клапанов 16
Диаметр цилиндра 92 мм
Расход топлива 11 литров на 100 км
Система охлаждения Жидкостное, принудительное
Порядок работы цилиндров 1-3-4-2

Типы двигателей

Если вы решили провести какие-либо работы своими руками, то опять же самым простым вариантом является инструкция, в которой будут все необходимые схемы. Но их там может быть несколько, и они зависят от варианта установленного двигателя.

Карбюратор

Самый простой вариант, который устанавливался с самого начала и какое-то время был единственным возможным.

Относительно этого двигателя можно отметить следующее:

  • Использовалась модификация ЗМЗ-402 двигатель объемом 2.4 литра.
  • Существовало две модификации, одна предназначалась для работы на бензине с октановым числом 92, а вторая – 76. Но следует отметить, что и тот, и другой вариант не отличались экономичностью, поэтому многие автовладельцы настраивали агрегаты именно под 76-й бензин.
  • Главным преимуществом этой модификации можно считать относительную простоту и высокую ремонтопригодность.

Инжектор ЗМЗ 406.2

Этот двигатель отечественного производства имеет рабочий объем 2.3 литра и считается более качественным в силу следующих причин:

Наличие электронного блока управления (ЭБУ), регулирующего впрыск топлива и повышающего рабочие параметры агрегата.

  • Электронный коммутатор и две катушки зажигания обеспечивали более стабильную и четкую работу системы.
  • Естественно, проводка ГАЗ 3110 на инжектор значительно отличается от карбюраторной. Наличие множества новых электронных блоков позволяет не только регулировать работу системы, но и при необходимости считывать коды ошибок, что очень удобно. В целом схема электропроводки ГАЗ 3110 на инжектор показана на фото ниже, это более сложный и современный вариант.


Инжекторная система включает больше элементов, чем карбюраторная

Инжектор Даймлер-Крайслер

Этот вариант появился в 2004 году как попытка коренной модернизации, конечно, он отличался от предыдущих, причем изменилась не только схема проводки ГАЗ 31105 (так называется модель).

Появились дополнительные усовершенствования:

  • Электронная педаль газа.
  • Блок управления электростеклоподъемниками со стороны водителя.
  • Усовершенствованная панель приборов современного типа.
  • Наличие кондиционера.
  • Новые элементы освещения спереди и сзади.

Мотор 2.4 DOHC придал автомобилю отличные динамические характеристики, но в целом модель заметно уступала конкурентам, поэтому вскоре и этот проект прекратил существование. Ниже приведена схема электропроводки ГАЗ 31105, как вы можете убедиться, она самая сложная из всех, что неудивительно, учитывая все новшества, которые были добавлены.

Схема модели с двигателем Даймлер-Крайслер

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Кого испугался тахометр?

КОГО ИСПУГАЛСЯ ТАХОМЕТР?

КОГО ИСПУГАЛСЯ ТАХОМЕТР?

Перед нами очередной пример того, как непродуманное стремление осовременить автомобиль обернулось неприятностями для владельцев — на этот раз «Волги».

Раньше на «волгах» такого не было, потому что не было тахометра. Зато он много десятков лет работает на других автомобилях — и ничего, справляется. Что же напугало его на GAZ 3110? Почему стрелка дрожит, словно Дон Гуан перед статуей Командора?

Начнем с простейших проверок — подергаем провод, потрогаем ремень генератора. При чем тут генератор? Да при том, что сигнал на тахометр поступает именно отсюда — с клеммы «W», соединенной с одной из обмоток статора. Это позволяет использовать одну и ту же сигнальную цепь независимо от типа двигателя, будь он хоть карбюраторный, хоть впрысковый, хоть дизельный. Да и обрыв ремня сразу заметишь — стрелка тут же покажет «нуль». Так почему простая идея не сработала именно на GAZ 3110? Неисправен тахометр?

Автоэлектрики недобро ухмыляются — ну-ну, меняйте. Они уже знают, что ВСЕ тахометры в комбинации приборов 38.3801, выпускавшейся владимирским ООО «Автоприбор», ведут себя одинаково. Меняй, не меняй — лучше не будет. А вот если вместо владимирского изделия попадется рижское, фирмы RAR, то дрожание тут же проходит. Может быть, во Владимире «что-то подправить надо?»

Звоним во Владимир. Да, отвечают — стрелка на «волгах» действительно прыгает, но это проблемы. ГАЗа! При проверках на родном стенде владимирские тахометры ведут себя спокойно. Что касается натурных испытаний, так ни одной «Волги» на «Автоприборе» нет, а посему нет и проблем. И вообще — говорят (!), что с некоторыми генераторами таких дефектов не возникает.

Проявив настойчивость, выясняем главное — причину «трясучести» стрелки. Как известно, генератор на автомобиле работает в пульсирующем режиме — то включится, то выключится. Этим процессом командует регулятор напряжения. А раз так, то и сигнал на упомянутой клемме «W» периодически снижается чуть ли не до нуля — вот стрелка и трясется. Все просто.

Извините, а почему бы не увеличить чувствительность прибора? Оказывается, пробовали, но при этом настолько ухудшается помехоустойчивость, что бедный тахометр начинает реагировать на систему зажигания, реле и прочие приборы, коих на «Волге» довольно много. Так что сделать ничего нельзя. В крайнем случае, купить. рижское изделие: у него иной стрелочный прибор и совсем другая схемотехника. И вообще, на последних модификациях машины этого дефекта уже нет — владимирцы изменили и прибор, и схему его подключения.

Звоним на ГАЗ и выясняем — с сентября 1999 года тахометр действительно осмелел и перестал дрожать. Для этого заводчанам пришлось сменить как комбинацию приборов, так и схему ее подключения. Злополучную клемму «W» оставили в покое — в зависимости от модификации машины сигнал теперь берется либо с вывода 43 блока управления двигателем ЗМЗ-406 (рис. 1), либо просто с безымянной клеммы катушки зажигания на двигателе ЗМЗ-402 (рис. 2). В обоих случаях используются контакты разъема, не задействованные ранее, поэтому на старых машинах фокус не пройдет. Кстати, новые комбинации приборов называются так: те, что из Владимира — 382.3801, а рижские — АР 60.3801–05. Отзывать ранее выпущенные автомобили завод, естественно, не собирается — не Америка, так что у владельцев есть выбор — смириться с дергающейся стрелкой либо разориться на новую комбинацию приборов и ее установку.

Грустно. Один горе-инженер создает бестолковую схему, другой зачем-то применяет ее в серийном производстве, а третий подводит под их ошибки теоретическую базу и объясняет, почему ничего нельзя исправить. Или все-таки можно?

Для тех, кто держал паяльник, лазейка есть. После неоднократных призывов к здравому смыслу владимирский завод все-таки передал в редакцию электрическую схему ныне выпускаемого тахометра (рис. 3). Дело за небольшим — изъять из комбинации приборов старый тахометр и немножко «подправить» входной каскад его электронных потрохов. Доработанный прибор сможет работать как с «402-м» мотором, так и с «406-м» — для них предусмотрены соответственные высоковольтный и низковольтный входы. Естественно, такую работу должен проводить радиоинженер или хотя бы опытный радиолюбитель, а то, не ровен час, вместо тахометра задрожит еще что-нибудь. Впрочем, владельцы отечественной техники к этому всегда готовы.

Рис. 1. Подключение сигнального провода на двигателе ЗМЗ-406.

Рис. 2. Подключение сигнального провода на двигателе ЗМЗ-402.

Рис. 3. Электрическая схема тахометра, который не будет «дрожать».

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

  • Стартер; Схема конструкции стартера для Газ 3110
  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:

  • Перегреваются и выходят из строя коммутаторы;

Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

  • Стартер;

    Схема конструкции стартера для Газ 3110

  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.

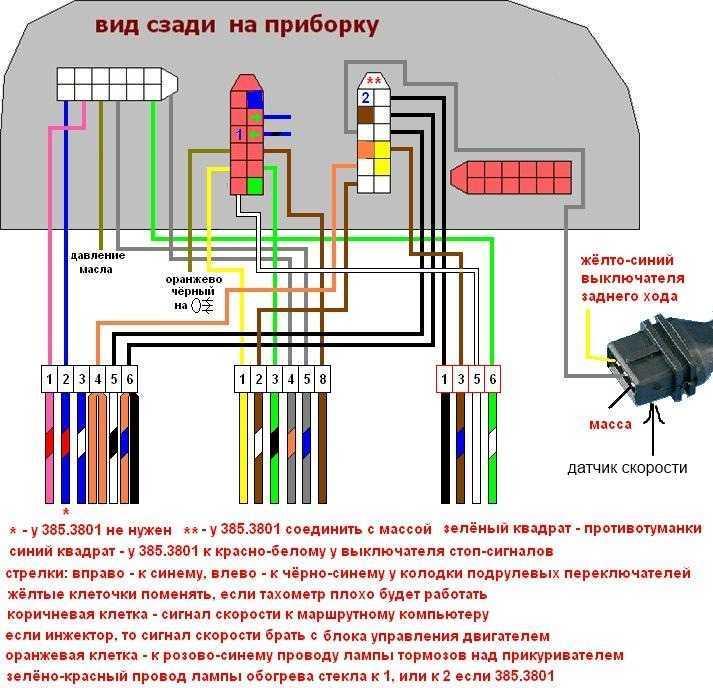

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.


Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.

Основные неисправности

ГАЗ 3110 двигатель 406 инжектор относится к автомобиля, где ремонт выполняет достаточно редко, при условии нормального обслуживания. Но, даже самый совершенный силовой агрегат подвержен износу и поломкам.

Так, к основным неисправностям, которые встречаются у ДВС 406, относятся: частые поломки системы охлаждения, связанные с плохим исполнением термостата, троение, плавают обороты и плохой пуск.

Рекомендуется, ГАЗ 3110 с двигателем ЗМЗ 406 ремонт выполнять в условиях автосервиса, поскольку не всегда можно определить поломку. Это связано с неисправностью, когда заводится и глохнет ЗМЗ 406. В этом случае, проблема может скрываться в свечах зажигания или электронном блоке управления двигателем.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
