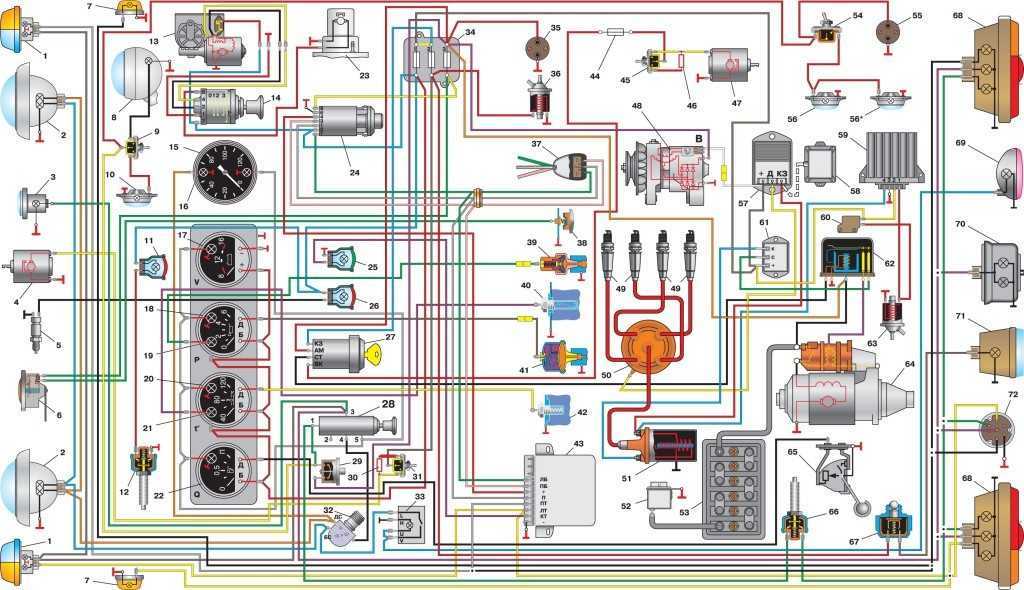

Схема электропроводки уаз 3303 двигатель 402

Центральный и ножной переключатель света УАЗ-452, включатель света стоп-сигнала и звуковой сигнал

Для управления светом габаритов и фар, переключения дальнего и ближнего света фар, на автомобилях семейства УАЗ-452 используется центральный переключатель света П38 и ножной переключатель света П39. Включение стоп-сигнала осуществляется с помощью включателя ВК12.

Центральный переключатель света П38

Включение ламп для обозначения габаритов автомобиля и переключение света фар производится центральным переключателем типа П38, имеющим три положения : положение I — выключено все освещение; положение II — включены задние габаритные фонари и в зависимости от положения ножного переключателя света подфарники или ближний свет в фарах; положение III — включены задние габаритные фонари и в зависимости от положения ножного переключателя света дальний или ближний свет в фарах.

При положениях II и III центрального переключателя включаются лампы освещения приборов, а также фонарей специального (санитарного) и номерного знаков. При включении дальнего света в фарах загорается контрольная лампа, расположенная в спидометре.

Ножной переключатель света П39

Переключение подфарников на ближний свет фар при положении II центрального переключателя света, и ближнего света фар на дальний при положении III центрального переключателя света, осуществляется ножным переключателем света типа П39. Переключатель установлен на наклонном полу кабины под левой ногой водителя. Переключение света фар осуществляется нажатием ноги на плунжер переключателя.

Сжимая пружину, плунжер с помощью штока вращает храповик, который увлекает за собой изоляционную шайбу с контактной пластиной и замыкает в необходимой последовательности клеммы расположенные на контактной панели.

Защитный резиновый уплотнитель предохраняет от попадания воды и грязи внутрь переключателя. В эксплуатации необходимо следить за состоянием резинового уплотнителя и не допускать попадания воды на переключатель. Разбирать переключатель не рекомендуется.

Включатель света стоп-сигнала ВК12

Для включения ламп стоп-сигнала в гидравлическую систему тормозов введен включатель ВК12. При увеличении давления в системе тормозов выше 3,5 кгс/см2 диафрагма прогибается настолько, что контактная пластина преодолевая сопротивления пружины, замкнет контакты включения, вследствие чего замкнется электрическая цепь, по которой поступает ток к лампе стоп-сигнала. Разбирать включатель не рекомендуется.

Звуковой сигнал С44

На автомобили устанавливается звуковой сигнал С44. Сигнал двухпроводный и включается нажатием кнопки, расположенной в центре рулевого колеса. При нажатии на кнопку включателя сигнала через обмотку электромагнита начинает протекать ток, создающий магнитный поток.

Электромагнит притягивает якорь, который прогибает мембрану и одновременно отжимает пружину подвижного контакта и прерывателя от неподвижного контакта. При этом цепь размыкается, ток в катушке и электромагнитный поток прекращается, и якорь под действием мембраны и центрирующей плоской пружины стержня мембраны возвращается в исходное положение.

После этого контакты снова замкнутся и описанный процесс повторяется до тех пор, пока кнопка сигнала будет нажата. Конденсатор включенный параллельно контактам, служит для уменьшения искрения между контактами.

Регулировка и определение неисправностей звукового сигнала С44

Силу звука сигнала регулируют регулировочным винтом, головка которого расположена на задней стенке корпуса. В эксплуатации особого ухода звуковой сигнал не требует. Необходимо помнить, что нельзя включать сигнал на длительное время, так как он рассчитан на кратковременную работу.

При отсутствии звука сигнала необходимо проверить плавкий предохранитель, через который включен звуковой сигнал в цепь, и надежность присоединения проводов цепи сигнала. Если при нажатии на кнопку сигнал не звучит, а плавкий предохранитель перегорает, то это свидетельствует о спекании контактов сигнала или поломке изоляционной пластины подвижного контакта.

Дребезжащий звук сигнал издает при ослаблении крепления сигнала к кронштейну, ослаблении крепления резонатора или якоря при появлении трещин в мембране, а также при нарушении регулировки сигнала. В этом случае ослабевшие соединения необходимо подтянуть, треснувшую мембрану заменить, разрегулированный сигнал отрегулировать регулировочным винтом.

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

В первую очередь, проверьте работоспособность АКБ.
При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

Да
Нет
Не знаю (свой автомобиль не ремонтирую)

Алгоритм работы многофункциональных переключателей

Новая схема вызвала множество нареканий у автовладельцев своим «запутанным» алгоритмом. Однако, подобная схема повсеместно применяется на автомобилях импортного производства и считается более безопасной при вождении.

Возможные положения многофункционального подрулевого переключателя: А – фар и указателей поворотов, Б – стеклоочистителя и омывателя

Работаем с легкостью: бампер на УАЗ своими руками

Обозначенный на картинке «А» рычаг управления светом фар и указателей имеет следующий алгоритм:

Положение I – включается ближний свет (если активирован центральный переключатель на панели приборов). При этом указатели поворотов выключены;
Положение II (нефиксируемое) – включение левого поворота;
Положение III (фиксируемое) – включение левого поворота;
Положение IV (нефиксируемое) – включение указателя правого поворота;
Положение V (фиксируемое) – включение правого поворота;
Положение VI (рычаг на себя) – включение дальнего света (нефиксированное положение);
Положение VII (рычаг от себя) -включение дальнего свет фар, при условии включения центрального переключателя на панели приборов (фиксированное положение).

Обозначенный на картинке «Б» рычаг управления режимами стеклоочистителей и омывателей лобового стекла имеет следующие положения:

Пол. I – приводы очистителя и омывателя обесточены;
Пол. II (нефиксируемое) – активируется прерывистый режим работы стеклоочистителей;
Пол. III (фиксируемое) – аналогично пол.2;
Пол. IV (фиксируемое) – малая скорость работы постоянного режима стеклоочистителя;
Пол. V (фиксируемое) – большая скорость работы постоянного режима очистителя;
Пол. VI (рычаг на себя) – одновременное кратковременное включение смывателя и стеклоочистителя (нефиксированное положение);

Положение VI требуется при внештатных ситуациях, когда встречный автомобиль забрызгивает лобовое стекло грязью. Одновременная работа дворников и омывателя позволяет быстро восстановить обзор.

Рецепт зажигания. С контактного на бесконтактное — УАЗ 469, 2.5 л., 1973 года на DRIVE2

Пару слов о бесконтактном зажигании, сразу скажу это не схема для тех кто ныряет по капот в воду, и на новые открытия я не претендую, а лишь хочу описать некоторые нюансы и обобщить опыт.

Допустим мы имеем на своем УАЗе контактное зажигание, это значит что у нас стоит контактный трамблер (распределитель зажигания) Р119Б или что то похожее.

Полный размер

вот он родимый

Не знаю у кого как но лично меня он сильно достал, наждачка всегда была в машине чтобы зачищать контакты, так же сбои в работе, нестабильная работа, и с водой он совсем не дружил. Можно ездить и так но переделать стоит. Также у нас стоит катушка зажигания Б115 или её модификации, точно этот вопрос осветить не могу.

На этом вроде как и закончилось наше контактное зажигание. Лично у меня так.Далее переходим к БЕСКОНТАКТНОМУ. Схема делится на 2 вида. Разница между ними в разных моделях коммутаторов: 1. Коммутатор 13.3734 если у вас такой то нужен еще добавочный резистор 14.3729. 2. Коммутатор 131.3734, тогда добавочный резистор не нужен!(ИСПОЛЬЗУЙТЕ ВТОРУЮ СХЕМУ!) Допустим мы решили делать по второй схеме. Для этого нам надо приобрести или найти в закромах или у знакомых: — датчик-распределитель 33.3706 (он же трамблер) — катушка зажигания Б116-02 — коммутатор 131.3734

датчик-распределитель 33.3706

Полный размер

катушка зажигания Б116-02

коммутатор 131.3734

Вот и все что нам потребуется, провода не в счет.Идем далее, нам надо снять старый трамблер и катушку, и тут надо притормозить!Не поленитесь и запомните или сфотографируйте или хотя бы мелом нарисуйте направление бегунка на трамблере! Лучше чтобы он смотрел на первый цилиндр.иначе будете выставлять зажигание с нуля! Мы все сняли далее будем собирать. Трамблер ставим в точно таком же положении как и снимали, меняем катушку она подходит по креплению и закрепляем как нам удобно коммутатор. У меня это выглядит так:

Полный размер

Осталось только соединить все правильно. Тут нам поможет или схема, или удобнее будет расписать все словами: — Клемма «Д» коммутатора соединяется с гаечкой на трамблере. — Безымянный контакт катушки зажигания соединяется с клеммой «КЗ» коммутатора. — Провод от замка зажигания подсоединяем к клемме «К» катушки

(И тут возникает маленькая загвоздка, мы видим что у нас есть два контакта, а нужен только ОДИН, ситуация 50 на 50, но как узнать какой из них от замка зажигания? да никак, (конечно способ есть но нам не важно) мы пробуем сперва один потом другой на котором машина заведется тот и есть контакт от замка зажигания, оставшийся изолируем.)

— Далее эта клемма «К» соединяется с клеммой «+» коммутатора. Высоковольтные провода подсоединяются как обычно. 1-2-4-3.

Полный размер

На фото обведен лишний контакт. Если я не ошибаюсь идет на реле стартера. Он нам не нужен, изолируем его.

Если зажигание, то есть сам трамблер стоит правильно то машина должна завестись если нет то пробуем поставить другой провод к катушке. Машина заведется.P.S. Вся система стабильно будет работать

Нюансы электрооборудования

Зажигания. Эта система состоит из разных элементов — распределителя, катушки, свечей, высоковольтных проводов, по которым передается заряд.
Предохранительный блок. Этот узел представляет собой совокупность предохранительных устройств, предназначенных для защиты электроцепей установленных устройств и электрооборудования.
Омыватель стекла. Система омывания состоит из щеток стеклоочистителя, трапеции, электронасоса, расширительного бачка, редуктора и прочих компонентов. Основное назначение заключается в качественной очистке лобового стекла.
Акустика. Ее наличие актуально не для всех транспортных средств. Акустическая аудиосистема включает в себя автомагнитолу, динамики, а также антенный адаптер.
Система обогрева заднего стекла.
Оптика.

Работа любой схемы подразумевает использование аккумуляторной батареи, а также генераторного устройства. Первая используется для обеспечения питанием всего оборудования при отключенном двигателе, а второй — для запитки АКБ, а также питания электрических устройств на заведенном моторе (автор видео — канал Защити свои интересы).

Подкапотное пространство

Основным силовым агрегатом УАЗ 469 долгие годы являлся рядный 4-х цилиндровый УМЗ-451МИ карбюраторного типа. Объем двигателя составлял 2445 куб. см, мощность – 75 л.с.

С данным двигателем производства Уфимского моторного завода УАЗ 469 продержался на заводском конвейере вплоть до 1985 года.

Отличался простой однопроводной 12-ти вольтовой схемой зажигания, которая состояла из (согласно нумерации):

аккумуляторной батареи (АКБ);
механического выключателя «массы»;
электронного регулятора напряжения заряда АКБ;
генератора переменного тока;
амперметра на панели приборов;
замка зажигания (выключателя);
контактной группы прерывателя зажигания;
непосредственно распределителя зажигания (трамблера);
встроенного в распределитель конденсатора;
эбонитовой крышки трамблера с выводами для высоковольтных проводов;
бегунка распределителя зажигания;
свечей зажигания;
провода высокого напряжения от катушки зажигания;
дополнительного сопротивления катушки;
реле стартера;
непосредственно высоковольтной катушки зажигания;
электрического стартера.

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.

Порядок действий при демонтаже старого замка системы зажигания транспорта:

Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
Демонтировать рулевую колонку.
Выкрутить крепежные болты замка зажигания.
Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
Вытолкнуть замок с посадочного места.
Отсоединить все провода системы.
Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.

Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Техника безопасности при выполнении работ

Во избежание получения травм при замене масла в раздатке необходимо:

Установить противооткатные башмаки под колеса автомобиля. Это исключит самопроизвольное прокатывание авто;
При демонтаже сливной пробки необходимо находится на расстоянии от раздатки. Горячее масло из раздаточной коробки при попадании на кожу может стать причиной ожога;
Для защиты глаз и кожи необходимо использовать средства индивидуальной защиты, такие как перчатки и очки.

Из вышеперечисленного следует, что раздатка УАЗ 469 необходима для повышения показателей проходимости на бездорожье. Конструкция РК позволяет подключать переднюю ось и понижать крутящий момент от коробки переключения передач. Для нормальной работы необходимо регулярно обслуживать узел.

Частые неисправности

Электрооборудование на УАЗ-3303 сделано по 1-проводной схеме, вся бортовая сеть имеет номинальное напряжение 12 В. Коммутация основных цепей авто происходит с помощью комбинированного стартера. Когда двигатель не работает, потребители получают энергию от аккумулятора, при запуске мотора — от генератора с интегрированным регулятором напряжения. Естественно, работающий двигатель заряжает аккумуляторную батарею.

Однако следует помнить, ДВС, работающий на холостом ходу, будет способствовать разряжению аккумулятора, плюс его мощности не хватит для обеспечения электроэнергией мощных потребителей, таких как фары, вентилятор отопителя и т. д. Это не считается неисправностью.

А вот действительно к проблемам в электропроводке УАЗ-3303 относят:

Повреждённая изоляция проводов или их обрыв. Здесь лучшим решением проблемы будет замена повреждённого участка. Подмотать провод изолентой — экстренная мера, но в долгосрочной перспективе её применение нецелесообразно.
Короткое замыкание в цепи. К нему часто приводит повреждение изоляции или перетирание проводов.
Перепады напряжения. Случаются, если к цепи добавлены слишком мощные потребители.
Перегорание предохранителя. Возникает как следствие перепадов напряжения.
Выход из строя генератора. Эту неисправность легко определить по тусклому свету фар, который “зажигается” ярче, если нажать педаль газа.
Окисление контактов. Причина — воздействие влаги. Провода можно зачистить или полностью заменить.

Итак, схема электропроводки УАЗ-3303 старого образца прошла несколько модификаций, но кардинальных изменений не претерпела. Собственно, в этом не было особой необходимости, поскольку она безотказно работала в самых экстремальных условиях, показав себя надёжной системой.

Современные “Головастики” имеют модифицированную схему проводки, что продиктовано использованием инжекторных двигателей и другими мировыми требованиями к безопасности автомобилей. Но этот уазик всё также остаётся одним из самых надёжных, неприхотливых и универсальных помощников, которые можно использовать как в городских условиях, так и сельской местности.

А вы, уважаемые уазовладельцы, уже меняли электропроводку на своём УАЗ-3303?

Нюансы электрооборудования

Зажигания. Эта система состоит из разных элементов — распределителя, катушки, свечей, высоковольтных проводов, по которым передается заряд.
Предохранительный блок. Этот узел представляет собой совокупность предохранительных устройств, предназначенных для защиты электроцепей установленных устройств и электрооборудования.
Омыватель стекла. Система омывания состоит из щеток стеклоочистителя, трапеции, электронасоса, расширительного бачка, редуктора и прочих компонентов. Основное назначение заключается в качественной очистке лобового стекла.
Акустика. Ее наличие актуально не для всех транспортных средств. Акустическая аудиосистема включает в себя автомагнитолу, динамики, а также антенный адаптер.
Система обогрева заднего стекла.
Оптика.

Меры профилактики

Регулярно проверять состояние наконечников проводов, установленных на клеммах аккумулятора. Очищать детали от окислов и грязи.
Протирать корпус батареи от пыли. Если применяется обслуживаемый аккумулятор, то необходимо прочищать вентиляционные каналы и доводить плотность электролита до нормы. Периодически подзаряжать устройство от зарядного приспособления.
При долгих простоях отключать аккумулятор при помощи штатного размыкателя.
Жгут проводки не должен перегибаться и перетираться об острые кромки кузовных панелей. При обнаружении повреждений изоляции восстановить защиту изоляционной лентой или заменить участок проводки. Места перегиба защитить специальными рукавами.
При перегорании предохранителя установить причину возникновения поломки. Запрещено производить ремонт путем установки усиленных элементов, рассчитанных на повышенный ток.
Контролировать состояние стартера, производя периодическую очистку трущихся элементов от грязи и смазывая их средством Литол-24. Проверять осевой зазор ротора, который должен находиться в пределах 1 мм, и затяжку болтов крепления узла к картеру двигателя. Электрические контакты требуется очищать от нагара при помощи напильника.
Очищать бегунок распределителя от пыли и замасливания при помощи ветоши и чистого бензина. Одновременно производить смазку втулки ротора (несколько капель подается под снятый фильц). Высоковольтные провода должны плотно устанавливаться в посадочных местах. При попадании влаги на элементы требуется протереть их чистой и сухой тряпкой.
Не злоупотреблять применением аварийного вибратора, который имеет ресурс работы около 30 часов. При включении резервного зажигания деактивировать экономайзер карбюратора.
Проверять крепление устройств в комбинации приборов, заменяя перегоревшие детали.

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

Внутрисалонная проводка на УАЗ;
Подрулевой узел управления поворотами и наружным освещением;
Блок управления работой электрических стеклоочистителей на панели приборов.

Причина модернизации

Справочно: согласно общеевропейских требований по безопасности, при активации световых и звуковых приборов во время движения, водитель транспортного средства не должен снимать руки с рулевого колеса. По этому принципу строится схема проводки ВАЗ 2112 и других моделей Тольяттинского автозавода.

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
стали устанавливать новую панель приборов.

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

Для этого потребуется:

Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
Заводская схема-инструкция , позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
Желание сделать качественный монтаж .

Совет: цена вопроса самостоятельной переделки невысока, поэтому не стоит ею пренебрегать при эксплуатации автомобилей УАЗ в динамичных дорожных условиях – на городских магистралях или дорогах общего пользования. Собственно говоря, и самостоятельная замена проводки УАЗ на старых моделях также позволит исключить ее отказы в работе.

Алгоритм работы будет следующим:

Отключаем аккумуляторную батарею;
Извлекаем из панели приборов блок управления;
Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Приступаем к установке:

Заменяем штатный разъем на новый;
Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
Подсоединяем на массу 13-контакт реле;
Соединяем переходным кабелем новую контактную колодку;
Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Выводы

Автомобиль УАЗ 469 зарекомендовал себя достаточно надежным внедорожным транспортным средством многоцелевого использования. Гражданское население активно задействует его в своих целях еще и благодаря тому, что его можно обслуживать своими руками, используя заводскую документацию и советы мастеров.

Не будет преувеличением назвать легендарную модель «452» родоначальницей целого семейства многоцелевых грузопассажирских автомобилей под брендом УАЗ. Это действительно так, и знатоки хорошо осведомлены, что схема электропроводки УАЗ 3962, узлы и трансмиссии модели 3904, а также других модификаций унифицированы с «452».

Подобным путем развиваются все мировые производители легковых и грузопассажирских автомобилей:

Удачная конструкция служит основой для целого семейства автомобилей;
Постоянная доработка и модернизация позволяет обновить модельный ряд;
Унификация деталей и узлов снижает расходы на создание новых автомобилей.

Знаменитые «Полбатона» – фото модели УАЗ 3904

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.
