Классификация
Электросхемы мостового крана отвечают за различные узлы механизма и могут быть: принципиальные, монтажные и маркированные, элементные. Принципиальные объяснят принципы работы электрооборудования, порядок поступления тока по электроцепи. Схема составляется при нахождении кранового оборудования в нормальном состоянии (не подверженного внешним воздействиям).
Принципиальные схемы очень удобны при проведении ремонтных работ и наладке подъемно-транспортного механизма. На ней четко отображаются все конструктивные элементы, все удобно разбито по цепочкам, которые легко запоминаются.
Электроцепи на чертеже механизма подразделяются на цепи питания и управления, каждая из которых имеет собственное обозначение (толстые и тонкие линии). На монтажной схеме указывается взаимное расположение источников питания и электрооборудования.
Рис. 1. Принципиальная электрическая схема мостового крана с описанием
Каждый элемент эл. схемы мостового крана имеет собственное обозначение. Барабанные контроллеры имеют вид разверток, подвижные контакты на чертеже представлены как прямоугольники, а положение обозначается пронумерованными линиями.
Как правило, электрические схемы указывают на последовательность соединения всех элементов: управления, подъема и перемещения, защиты, но не передают пропорциональность их расположения.
Рассмотрим эл. схемы мостового крана на 5 тонн: схема электропривода, защитной панели переменного тока, схема реверсирования.
Основные характеристики мостового крана
Главной отличительной чертой мостовых кранов является наличие моста — балки, на которой установлен механизм подъема. Мост может двигаться по крановым путям, либо опираясь на них, либо подвешиваясь. Отсюда различают опорные и подвесные модели грузоподъемной техники.
Так же, исходя из конструкции, различают опорные мостовые краны типов:
- Однобалочные модели;
- Двухбалочные.
Первые обладают меньшей грузоподъемностью, но и легче, компактнее. Вторые сложнее, тяжелее, зато позволяют перемещать больший вес.
Важными характеристиками устройства, на которые следует обращать внимание при покупке, можно назвать:
- Грузоподъемность, максимальная и рабочая;
- Скорость передвижения самого крана;
- Скорость перемещения тележки с подъемным механизмом;
- Скорость подъема груза;
- Режим работы;
- Устойчивость к нестандартным условиям эксплуатации;
- Наличие дополнительных опций.
Все эти показатели напрямую влияют на производительность труда. Для большого производственного участка скорость перемещения крана играет важную роль, так как от нее зависит оперативность выполнения технических операций. Если же участок небольшой, то здесь показатель скорости передвижения крана отходит на второй план. А вот скорость подъема груза одинаково значительна в обоих случаях.
Устройства электропитания мостового крана
Это конечно все хорошо, но без электроэнергии, подведенной к каждому узлу нашего мостового крана ничего работать не будет. А все наши двигатели, распределительные щитки, да и кабина находятся постоянно в движении относительно пола. Как же осуществлять бесперебойное питание мостового крана?
Существуют два способа решения этой проблемы:
- Гирляндные кабельные системы;
- Троллейные линии.
При упоминании гирляндных кабельных систем вы сразу вспомнили, о чем идет речь.
Это гибкий кабель, подвешенный на нескольких перемещаемых каретках. Выше я обещал рассказать о способах крепления тали на мост. В обоих этих случаях применяют почти одни и те же крепежные приспособления. «Почти» потому что самый простой способ подвесить гирлянду кабелей это разместить на некотором расстоянии от оси движения стальную струну. Крепежное приспособление будет заключаться в скобе с одним реже двумя роликами. И да, этот способ не подходит для тали.
Второй способ это «С» образный профиль, внутри которого так же будут перемещаться наши ролики.
Последний из самых популярных способов это перемещение по двутавру.
В этом случае ролики обхватывают рельс с двух сторон.
С троллейными линиями все несколько сложнее и одноразовые затраты выше. Вдоль все кранового пути устанавливается троллейная шина, энергию с которой снимает контакт, расположенный на краю моста. Обычно это все зашито в пластиковый короб.
При применении мостовых кранов в промышленности самым часто встречаемым способом подводки питания является комбинированный способ. Вдоль пути крана проложена троллейная линия, а на самом мосту развешена гирлянда.
Все вышеперечисленное оборудование требует постоянного обслуживания. Допустим, троллейная траншея требует осмотра не реже чем раз в месяц. Для удобного доступа ко всем электронесущим частям на балку крана устанавливаются дополнительные обзорные площадки. Что несколько увеличивает массу самого крана. Все это вы должны учесть при проектировании, еще до этапа покупки мостового крана.
Напоследок стоит отметить, что все это оборудование вы будете закупать совершенно в разных «магазинах». Там где собирают каркас мостового крана, не будут производить высокоточные двигателя или пульты радиоуправления. Конечно, существуют предприятия готовые полностью поставить мостовой кран и произвести его монтаж, но за это вам придется заплатить гораздо дороже.
Первое, что нужно сделать перед установкой мостовго крана — это проложить крановые пути. Со всей серьезностью подойдите к этому вопросу, так как безаварийная эксплуатация во многом зависит от путей мостового крана. |
Бурильно-крановые машины (БКМ) абсолютно необходимы в строительном деле. Произвести подготовку к заливке фундамента, возвести забор, посадить дерево и многое другое Вам поможет ямобур! |
Если вы задумываетесь о покупке погрузчика, будь то фронтальный ковшевой погрузчик или вилочный погрузчик, помочь в выборе типа погрузчика Вам поможет наша обзорная статья. |
Принцип работы
Чтобы запустить работу механизма, к нему нужно присоединить два патрубка для подвода холодной и горячей воды. Для успешного подключения следует изучить схему трехходового крана, на которой отображены различные стрелочки и направляющие. Горячая вода, которая идет от котла, является основным теплоносителем, а холодная — оставшейся отработкой.
Системы могут отличаться положением и способом
Между обоими отверстиями с подводами к потокам находится вентиль, обеспечивающий регулировку подачи воды. В зависимости от положения и способа подключения система может:
- смешивать два потока с водой в один;
- разделять одну линию на два выхода.
В простой конфигурации радиатор подключен к котлу последовательным или параллельным образом. Выполнить настройку каждого элемента по отдельности невозможно, поскольку меняется только температура жидкости в котловом резервуаре.
Если же есть желание регулировать каждую батарею, систему нужно оснастить байпасом, а также регулирующим игольчатым краном, который позволит регулировать объемы жидкости, проходящей через него.
Задача байпаса заключается в сохранении общего сопротивления установки для предотвращения сбоев в работе насоса. К сожалению, такой подход требует больших затрат и сложного монтажа, поэтому он не пользуется особой популярностью.
Эффективность работы и конечные показатели КПД могут зависеть от расположения вентиля. Если он открыт наполовину, то выходящий поток воды будет обладать средней температурой. Если же вентиль открыт полностью, то температурный показатель достигнет максимальной отметки. При его полном закрытии выходящим потоком подается только холодная вода.
https://youtube.com/watch?v=zvZTPoZ5P4M
Мостовой кран: конструкция, технические характеристики, назначение и применение
Кран мостового типа представляет собой кран с устройством для поднятия груза, который подвешен к электрической системе. Эта система перемещается по стальной конструкции, которая перемещается.
Виды и типы мостовых кранов
Мостовые краны бывают общего назначения, а так же специального. К кранам общего назначения относятся краны, которые для поднятия груза имеют крюк. К кранам специального назначения относят краны, которые имеют специальное захватывающее устройство.
Краны разделят по типу мостовой конструкции на:
- Опорный мостовой кран;
- Подвесной мостовой кран;
- Козловой мостовой кран.
Мост опорного крана опирается на рельсы. Опорный кран бывает: электрический однобалочный и двухбалочный, ручной однобалочный и двухбалочный, так же бывает электрический специальный (магнитный, грейферный).
Козловой мостовой кран расположен на двух балках, которые установлены на надземные рельсы. Подвесной мостовой кран прикрепляется на рельсовые опоры.
Подвесные краны бывают:
- Ручные однобалочные;
- Электрические однобалочные.
Каждый из трех типов кранов бывает с ручным приводом и электрическим приводом. Также краны различают по количеству груза, который они могут поднять. К первой группе относятся краны, которые могут поднять груз до пяти тонн (ссылка на статью о кране грузоподъемностью 5 тонн). Ко второй группе относятся краны общей грузоподъемностью от пяти до пятидесяти тонн. И последняя, третья группа – грузоподъемность свыше пятидесяти тонн.
Особенности кранов мостового типа
Крановый мост представляет собой две балки, которые прикреплены к основной. Балки представляют собой мелкие коробочки или кубики, имеют горизонтальный пояс (верхний и нижний), а также две вертикальные стенки. Края каждой рельсы укрепляются специальными опорами, это делается для того, чтобы ограничить движение моста в пределах тележки. Боковые площадки балок имеют специальные переходы, предназначенные для доступа к механизмам и конструкции крана рабочим. Это обеспечивает беспрепятственный ремонт, поврежденных деталей крана.
Кран мостового типа обязательно должен иметь несущую конструкцию, механизм для поднятия груза, а так же крюк, которым цепляют за груз и поднимают. Все вышеперечисленные механизмы приводятся в движение при помощи электрического привода.
В зависимости от того, где кран используется и какие-либо выполняет задачи, то мостовой кран должен быть:
- цеховым;
- строительным;
- транспортным;
- палубным.
Цеховой кран предназначен для погрузки и разгрузки грузов, находящихся на предприятии в специальных цехах. Он, как правило, располагается на всю длину цеха. Такие краны состоят из подъемочного моста и тележки. Существуют так же краны специальные, например, металлургические. Их используют в литейном производстве.
Кран-балка имеет основную балку, то есть мост, которая располагается над пролетом, а так же концевые балки. В состав конструкции кран-балки входит ходовая карета и механизм, предназначенный для подъема груза. Двухбалочный мостовой кран применяется в разгрузочно–погрузочных цехах, внутри и снаружи помещений. Однобалочный кран применяется для подъемных работ в зданиях и цехах в промышленности.
Каждый кран имеет механизмы для захвата груза различной формы, конструкции. Эти механизмы захваты так же имеют каждый свою функцию.
Крюковой механизм захвата снабжен крюками для погрузки и разгрузки одиночных грузов. Если нужно перегрузить сыпучие вещества используют специальные ковши. Как раз для перегрузки сыпучих веществ используется грейферный механизм.
Он представляет собой вид ковша, который открывается при помощи специального барабана. Магнитный – представляет собой крюк с магнитом и предназначен для перемещения грузов из железа. Очень универсальный и компактный механизм – магнитно-грейферный. Мульдовый – этот механизм имеет ящик, который используется для транспортировки измельченного металла. Кран – балка имеет специальные захватывающие лапы, которые захватывают мелкие грузы.
Источник
Зачем нужно реле РБ
Пояснение к рисунку ниже я сделал в двух формах: в виде рисунка с текстом, с необходимостью прокрутки, и собственно в виде текста. Пользуйтесь той формой, которую находите более удобной.
Реле РБ, 1РУ и 2РУ имеют тип РЭВ (возможно, РЭВ 812, но точно не знаю). Чем отличаются реле такого типа? Когда на его катушке появляется напряжение, контакты замыкаются или размыкаются сразу же, без задержки, как и у реле других типов. Когда же напряжение исчезает, контакты возвращаются в предыдущее (нормально замкнутое или разомкнутое) состояние с временнОй задержкой порядка 0.8 — 2,5 секунды, которая может регулироваться. То, что реле срабатывает с задержкой, можно определить по виду его контактов на схеме. Рассмотрим функцию реле РБ. На схеме видно, что реле РБ включается только при спуске. И только через цепочку из контактов. Разберём его работу в первом и втором режиме подъёма. Когда крановщик нажимает на ножную педаль, срабатывает сначала 1Т, через два последовательных контакта 1Т (смотри 9 шайбу контроллера) включатся 2В и 1В, через контакты 1В (6 шайба) включится Т, растормаживающий магнит отожмёт тормозные колодки, и, наконец, через цепочку Т, 1В, 2В (8 шайба) сработает РБ. Когда же крановщик отпустит педаль, растормаживающий магнит выключится сразу же, а контакторы 1В и 2В (9 шайба) выключатся позже, когда разомкнутся контакты РБ. Поскольку в этих режимах двигатель работает на торможение опускающегося груза, он гасит его инерцию. У груза получается меньший тормозной путь. Тормозные колодки изнашиваются не так сильно.
Теперь рассмотрим переход из третьего режима (работы двигателя на двух фазах) во второй режим. При этом переходе также магнит (посредством контакторов Т и 1Т) выключится сразу же, а двигатель посредством контакторов 1В и 2В кратковременно включится на три фазы в режим торможения противовключением, пока не разомкнутся контакты РБ.
Теперь рассмотрим цепь шайбы 6. Там тоже имеется контакт реле РБ. В чём его функция? Он подаёт питание на катушку контактора Т, включающего магнит, в режимах спуска, в которых не работает контактор 1В (а именно в третьем и четвёртом режиме спуска). РБ же в этих режимах включается, когда все небходимые для работы двигателя в данном режиме контакторы (2Н и 2В в третьем режиме, 1Н и 2Н в четвёртом режиме) включились.
Ограничители грузоподъемности
После срабатывания ограничителя и отключения приводного двигателя включается двигатель спуска груза Для предотвращения перегрузки механизмов и конструкций подъемной техники, если это возможно в условиях данного технологического процесса, мостовые краны оборудуются ограничителями грузоподъемности. Ограничитель грузоподъемности – устройство, автоматически отключающее электропривод подъемного механизма, если вес поднимаемого груза на 25% превысил паспортную грузоподъемность крана.
После срабатывания ограничителя и отключения приводного двигателя включается двигатель спуска груза. В некоторых случаях приборы для фиксации перегрузки отображают информацию о фактическом весе груза, что позволяет осуществлять контроль за процессом нагружения крана.
Монтаж и демонтаж
Установка крана требует проведения предварительных работ, они начинаются с монтажа подкрановых путей. Их укладывают на эстакаде или земле. Существуют 3 варианта монтажа:
- Пошаговый. В его основе лежит сборка узлов, она осуществляется на подкрановых путях.
- Укрупненная сборка. Крупные элементы собирают на земле, а потом поднимают на требуемую высоту. Так поступают с электрооборудованием и механизмами.
- Полноблочный. Этот способ основан на полной сборке, она осуществляется на полу. Мост собирают целиком, затем выполняют монтаж, технология требует мощной техники.
Монтажными работами должны заниматься специалисты, они же осуществляют демонтаж мостового крана, делают заземление. Он требует строго соблюдения норм безопасности. К нему прибегают, когда нужно заменить старый подъемный механизм. Он необходим и после завершения работы на участке.
Есть несколько вариантов демонтажа, каждый из них зависит от того, что предполагается делать с краном дальше. Если он подлежит утилизации, с него снимают подкрановые балки. Конструкцию освобождают от кабеля, убирают электромостовой двигатель, сматывают тросы. На металлолом отправляют пролетные балки и другие узлы, выполненные из металла.
Если кран переносят в другое место, от него отъединяют ходовые механизмы мостового крана и устройства для перемещения грузов. В таком виде конструкцию транспортируют на рабочую площадку, где снова собирают.
Подключение
Рассмотрим, как подключить кран-балку с проводным и радиоуправлением. Любые тали, предназначенные для складского и промышленного применения, подключаются к трёхфазной сети переменного тока, с напряжением 380В, частотой 50 Гц.
Электропитание к тали подводится четырёхжильным кабелем с одним заземляющим проводом. При троллейном подключении, 4-й провод отводится под «землю». Пульт управления работает на неопасном для жизни напряжении 42В, преобразованного посредством трансформатора с раздельной обмоткой. Встроенные предохранители защищают данный блок от резких скачков напряжения в сети. Включается система посредством ключ-марки поста управления.
Электродвигатели бесприводных тельферов запрессовывается в барабан подъёмного механизма. Здесь предусмотрен колоночный тормоз, выключателями верхнего и нижнего положений крюковой подвески.
Устройство мостового крана

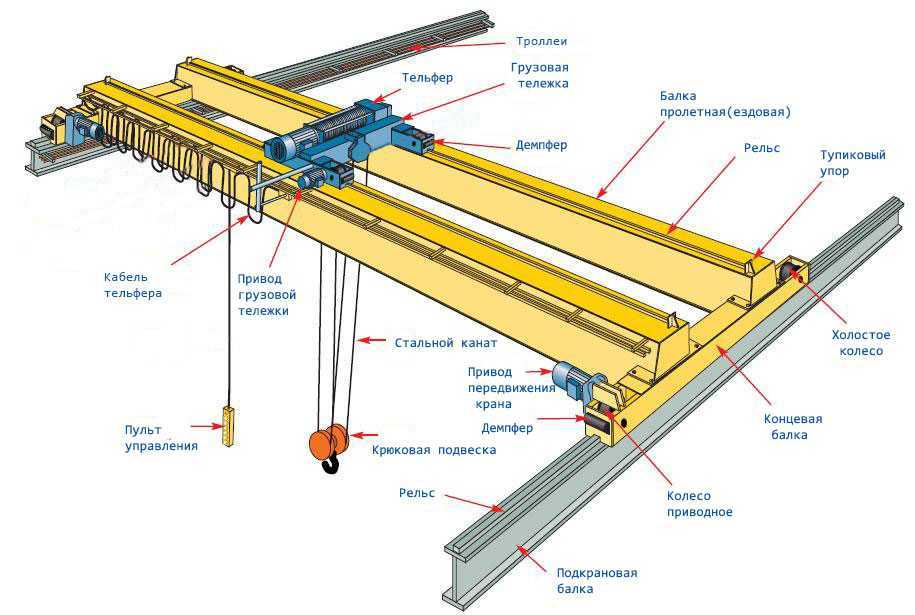

Рассмотрим на примере мостового двухбалочного крана его устройство и основные компоненты которые в большей части можно и отнести и к однобалочным опорным и подвесным кранам
Балка пролетная(ездовая)- главная несущая конструкция крана предназначенная для передвижения грузовой тележки. В зависимости от типа крана и его грузоподъемности может иметь следующие основные конфигурации:
- Ездовая балка мостового крана коробчатого сечения представляет из себя металлоконструкцию сваренную из листового металла и имеет прямоугольный профиль.
- Мост трубчатого сечения с приваренным для усиления металлоконструкции двутавровой балкой.
- Пролетная балка из двутаврового сечения применяется только на кранах мостовых с облегченным режимом работы.
- Решетчатая конструкция пролетной балки
Концевая балка является опорным элементом пролетной балки и представляет собой жесткую сварную металлическую конструкцию чаще всего коробчатого сечения, с установленной на ней ходовой частью крана.
Металлическая конструкция концевой балки состоит из двух поясов, двух вертикальных стенок и диафрагм, размещенных внутри балки. Для установки ходовой части крана к концевым балкам приваривают посадочные платики с обработанными поверхностями, к которым при помощи болтов крепят буксы с ходовыми колесами. Соединение главных балок моста с концевыми осуществляют сваркой.
Грузовая тележка двухбалочных мостовых кранов представляет из себя сварную металлоконструкцию, посредством которой происходит перемещение груза вдоль пролетных балок, а также его подъема. На однобалочных мостовых кранах функцию грузовой тележки выполняет электрическая таль. В целом механизм передвижения грузовой тележки аналогичен механизму передвижения крана.
Привод передвижения крана представляет из себя механизм состоящий из мотор-редукторов приводящий в движение приводные колеса крана расположенные на концевых балках
Поскольку привод передвижения расположен на обоих концевых балках важной задачей обеспечения равномерности нагрузки является синхронность работы мотор-редукторов. Однако для малых пролетов возможно изготовление с одним центральным приводом
Подкрановые рельсы мостовых кранов имеют другой профиль относительно железнодорожных и маркируются в зависимости от грузоподъемности и режима работы крана следующим образом: КР 70, КР80, КР100, КР120, КР140. Также в качестве рельса на передвижение грузовой тележки может выступать стальной квадрат если нагрузка на тележку не столь велика.
Крановые колеса на мостовых кранах могут иметь различные габариты и изготавливаются из стали 65Г с последующей закалкой поверхности катания. Приводными называют те колеса которые работают совместно с мотор-редукторами и обеспечивают передвижение крана вдоль цеха.
Общее в устройстве строительных кранов
Многообразие архитектурных форм и конструктивных решений строительных объектов привело к появлению грузоподъемных машин, имеющих разную модификацию. Но технологическая схема любого грузоподъемного крана сохраняет в себе ряд основных механизмов:
- Несущая конструкция, состоящая из сварных металлических элементов (ферм) и стальных канатов. Выполняется из угловой стали и имеет решетчатую конструкцию прямоугольного сечения. Шарнирные соединения опор позволяют изменять высоту подъема крана. Конструкция опирается на платформу в передней части шарнирами, а со стороны балласта — болтами. Такое закрепление дает возможность крану поворачиваться. Несущая конструкция имеет ряд механических, гидравлических и электрических агрегатов.
- Грузоподъемный инструмент — лебедка или таль. Приводится в действие с помощью электродвигателя и встроенной планетарной передачи. Имеет несколько скоростных характеристик подъема и опускания и крепится на грузозахватное приспособление.
- Грузозахватное устройство. Техника может быть оборудована крюком, ковшом, стропами и другими приборами, в соответствии с технологической картой работ.
- Органы управления исполнительными механизмами и системами. Находятся в кабине у водителя, предназначены для регулирования и контроля за работой машины. Датчики дистанционного управления устанавливаются тележке и барабанах лебедки и определяют точку передвижения крана.
Основные рабочие органы грузоподъемной машины исполняют роль несущего остова. Он воспринимает нагрузку от навесных элементов и систем. Поэтому конструкция подъемного крана отвечает требованиям надежности и безопасности в соответствии с основным назначением техники.
Принцип работы крана управления тормозами прицепа КАМАЗ
Запчасть клапан управления тормозами прицепа с двухпроводным приводом МАЗ, КамАЗ
Назначение:Предназначен для управления тормозной системой прицепа с двухпроводным приводом. При обрыве управляющей тормозной магистрали прицепа осуществляется запирание сжатого воздуха подаваемого от автомобиля к прицепу, с одновременным снижением давления питающей магистрали. Выпускается в двух исполнениях. Конструктивной особенностью исполнения 6024.35.22.010-10 является установленный глушитель* 8088.00.00.000 ТУ РБ 100185185.060-2001, предназначенный для снижения уровня шума при выпуске сжатого воздуха в атмосферу.
Описание работы:К выводу 11 клапана (рис. 1) присоединяется питающая магистраль от ресивера тягача, к выводу 12 — питающая магистраль двухпроводного привода прицепа. Вывод 22 соединяется с управляющей магистралью двухпроводного привода, к выводам 41 и 42 подается сжатый воздух от обеих секций тормозного крана (то есть от контуров привода рабочей тормозной системы тягача), а вывод 43 соединен с ручным тормозным краном обратного действия (т.е. с приводом запасной и стояночной тормозных систем). Вывод 3 является атмосферным. В расторможенном состоянии автомобиля сжатый воздух от ресивера тягача через вывод 11 попадает в вывод 12 и далее в питающую магистраль прицепа. Поступающий сжатый воздух в вывод 43 от ручного тормозного крана обратного действия удерживает средний поршень 6 в крайнем нижнем положении. При торможении рабочей тормозной системой автомобиля сжатый воздух поступает в выводы 41 и 42. поршни 8 и 9 перемещаются вниз, происходит открытие клапана 5 и заполнение сжатым воздухом магистрали управления тормозами прицепа, подключенной к выводу 22. Повышение давления в выводе 22 продолжается до тех пор пока давление снизу на поршни 8 и 9 не уравновесит поступающее от вывода 41 давление на эти поршни сверху. Возникает положение равновесия. Таким образом осуществляется следящее действие. При растормаживании давление в выводах 41 и 42 уменьшается и поршни 8 и 9 перемещаются вверх, закрывая клапан 5. Происходит сброс воздуха из вывода 22 в атмосферу через вывод 3. При торможении стояночной или запасной тормозной системой происходит выпуск воздуха из вывода 43. поршень 6 поднимается вверх до упора в седло поршня 9. происходит открытие клапана 5 и заполнение магистрали управпения тормозами прицепа. Следящее действие достигается уравновешиванием давления сжатого воздуха снизу на поршень 6 и суммы давлений сверху на поршень 6 и диафрагму 13. В случае повреждения или разгерметизации управпяющей магистрали давление в полости А при торможении начинает падать, поршень 10 под действием давления в полости Б перемещается вниз и перекрывает магистраль питания, подсоединенную к выводу 11. Вследствие этого давление в выводе 12 также начинает падать, так как воздух из питающей магистрали прицепа, подсоединенной к выводу 12. выходит в атмосферу через повреждение управляющей магистрали. Происходит быстрое аварийное самозатормаживание прицепа.
Технические характеристики:Рабочее давлена МПа 0,8Чувствительность к управляющему давлению от тормозного крана МПа не более 0,03Чувствительность к управляющему давлению от крана стояночного тормоза МПа не более 0,05Рабочие значения температур при эксплуатации. С от минус 45 до плюс 80Присоединительные резьбы М16* 1,5-бНГабаритные размеры, мм. не более 135x169x75 135x169x208Масса, не более . кг 2,2 2.27* Для исполнения с глушителем уровень звуга не более 95 дБ|А|, что соответствует уровне звуха не более 72 дБ(А).
Так какие преимущества дает перевод крана на дистанционное управление?
- достижение оптимального обзора рабочей области;
- экономия электричества за счет сокращения холостых проходов крана;
- экономия на персонале, работающем на кране – работу стропальщика и крановщика может выполнять один человек;
- удаленное управление позволяет обезопасить персонал от работы в непосредственной близости от перемещаемого груза;
- экономия на экспертизе промышленной безопасности (зданий, кранов, цехов, подкрановых путей);
- экономия на страховке ОПО;
- экономия на аттестации персонала;
- оптимизация процесса, комфортное позиционирование оператора крана при работе с дистанционным управлением;
- все функции крана, системы безопасности, блокировки и аварийной защиты при установке управления с пола на мостовых козловых кранах сохраняются.
Принципиальная электрическая схема для кран-балки
Рис. 4. Принципиальная электрическая схема кран-балки
Питание к катушкам и контактам контакторов подъема (КМ1) и спуска (КМ2), для передвижения вперед (КМЗ) и назад (КМ4) подводится через электрический кабель. Подъем тележки вверх ограничен выключателем SQ. Кроме того, устройство блокирует кран при превышении допустимой грузоподъемности.
Электрические схемы на кранах могут различаться исходя из типа и количества двигателей, грузоподъемности, однако общие принципы их построения одинаковы для всего подъемно-транспортного оборудования.
Управление работой осуществляется при помощи реверсивных пускателей в кабине оператора или кнопок на гибком магнитном кабеле.
Принципиальная электросхема помогает грамотно установить кран и упростит его техническое обслуживание. Тщательное соблюдение заводских требований поможет снизить негативное воздействие на крановые механизмы.
