Детали двигателя смазывающиеся под давлением

Технические характеристики и эксплуатационные свойства компрессорных масел.

Согласно ГОСТ 12.1.007 класс опасности компрессорных масел по вредному воздействию на организм человека:

• в жидком состоянии – 4-й;
• при образовании масляного тумана – 3-й.

Теплота сгорания компрессорного масла составляет около 40 МДж/кг, поэтому в соответствии с ВНТП 4-89 помещения, в которых используются воздушные компрессоры, по взрывопожарной и пожарной опасности относятся к категории В/Д (при содержании в единице оборудования более/менее 60 кг масла).

Для улучшения эксплуатационных свойств минеральных компрессорных масел в их состав вводят антиокислительные, противокоррозионные, противопенные, моющие и другие присадки. Характеристики разных видов масел приведены в Таблице 1.

Таблица 1

Плотность и вязкость компрессорного масла при изменении температуры

С повышением/понижением температуры вязкость и плотность компрессорного масла уменьшаются/возрастают (рис.1), что может стать причиной ухудшения его смазывающих и герметизирующих свойств/сложностей с запуском оборудования в холодное время года.

Рис.1

Для высоконагруженного оборудования требуемую вязкость смазочного материала рассчитывают по формуле:

υ_p
= υα
p

где υ_p
и υ– динамическая вязкость при рабочем (р) и атмосферном (0) давлении; α – постоянный коэффициент для конкретной марки.

Плотность масла при температуре t можно быстро определить простым способом: умножить разность между ней и +20 °С на температурную поправку (таблица 2), вычесть/прибавить полученное произведение из значения плотности при +20 °С (указывается в технических характеристиках), если t выше/ниже +20 °С.

Таблица 2

Работа смазочной системы

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль.
Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов.
В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно.
При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр.
Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор.
К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Принцип работы и виды систем смазки

Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.

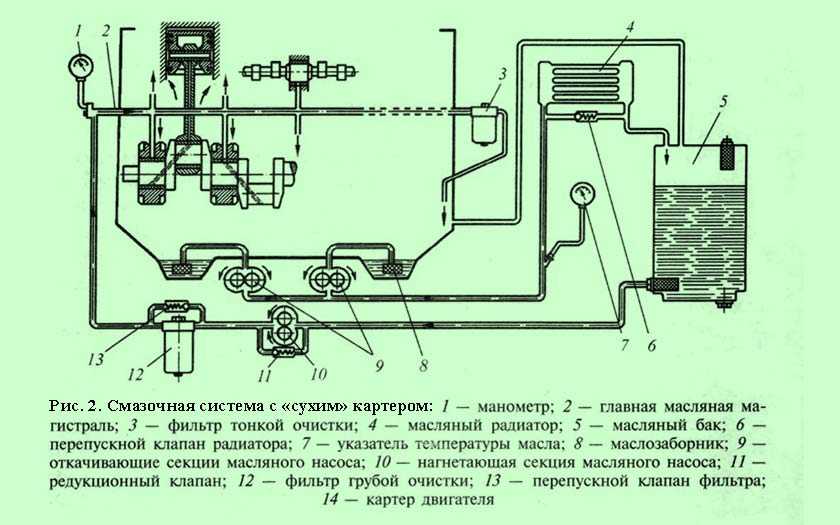

Системы смазки с «сухим» и «мокрым» картером

Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.

Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.

Принципиально масло может подаваться к основным узлам двигателя тремя способами:

• Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
• Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
• Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.

В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.

Как работает комбинированная система смазки с мокрым картером

Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:

• В момент запуска двигателя приводится в действие масляный насос.
• Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
• На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
• Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
• Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
• Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
• После этого цикл повторяется.

Уровень масла и его значение

Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».

Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.

Отличия систем смазки бензинового и дизельного двигателя

Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:

• Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
• Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.

Виды систем смазок

Несмотря на то, что все приборы системы смазки выполняют одни и те же функции, она может быть трех видов:

• система с разбрызгивающей подачей масла,
• система с подачей жидкости под давлением,
• комбинированная система.

Первый вид имеет достаточно простое устройство: здесь масло попадает на рабочие детали благодаря специальным черпакам, установленным на кривошипных головках шатунов. Захватываемая из поддона жидкость рассеивается по рабочей зоне в виде масляного тумана.

Недостаток такого метода распределения масла связан с неравномерным смазыванием конструктивных элементов из-за периодического изменения его уровня в нижней емкости двигателя – поддоне.

Объем рабочей жидкости постоянно меняется при увеличении оборотов коленчатого вала, наклонах транспортного средства и в режиме агрессивного вождения. Черпаки не могут контролировать количество разбрызгивающейся жидкости, поэтому мотор периодически начинает испытывать масляной голодание или, наоборот, захлебываться от чрезмерного количества жидкости.

Второй вид системы подразумевает непрерывную подачу моторного масла на все элементы установки. Смазочный состав собирается в картере установки, а затем по специальным каналам подается на рабочий узел. После выполнения поставленных целей масло стекает в поддон картера. Если в первом типе системы отрегулировать количество масла не получается, то во втором такая регулировка вполне возможна. Несмотря на то, что система обеспечивает экономное и рациональное распределение технической жидкости, широкого распространения она не получила – слишком затратное и трудоемкое производство она предполагает.

Моторное масло в двигателе

Объединив технологии разбрызгивания и подачи масла под давлением, инженерам удалось создать комбинированный тип распределения смазки: на основные узлы конструкции, максимально подверженные износу, защитная жидкость подается под давлением, в то время, как остальная часть механизмов, эксплуатируемая в более спокойных условиях, орошается маслом путем разбрызгивания.

Комбинированная система предполагает применение мокрого и сухого картера. Под мокрым картером подразумевается его постоянное заполнение рабочей жидкостью. Простота и надежность принципа позволили ему получить массовое распространение: практически все стандартные автомобили оснащены подобной системой. Тем не менее, в ней присутствуют не совсем приятные недостатки: в случае попадания в картер воздуха или топливной смеси, масляный состав начинает пениться и терять смазочные свойства. В результате, двс остается без должного уровня защиты. Чтобы не допустить подобный неблагоприятный эффект, диагностика системы автомобиля на предмет ее разгерметизации должна проводиться регулярно.

Сухой картер обеспечивается благодаря наличию в силовой установке специального бачка, куда стекает вся отработанная жидкость. Здесь ее смешивание с воздухом и топливной смесью попросту невозможно. К преимуществам такой системы следует отнести стабильность ее работы в условиях прохождения транспортным средством препятствий с большим углом наклона. Принцип сухого картера применяется на гоночных, спортивных автомобилях и некоторых внедорожниках.

Элементы, системы смазки, её устройство и принцип работы

Основными элементами системы смазки являются:

• Картер с поддоном;
• Насос;
• Фильтр;
• Радиатор;
• Перепускные клапаны;
• Магистраль и каналы;
• Датчики.

Конструкция системы смазки для разных видов и типов двигателей различна и может существенно отличаться дрыг от друга наличием, или отсутствием тех или иных компонентов или систем.

Поддон, это самая нижняя часть двигателя

Основная его задача хранить и охлаждать смазку. Кроме того, в его конструкции предусмотрены специальные перегородки, которые успокаивают волнение масла при движении автомобиля по неровностям. Крепление поддона к картеру осуществляется болтами, между ними есть уплотнительная прокладка, предупреждающая утечку масла из силовой установки. Для определения необходимого количества масла применяется щуп, на поверхности которого нанесены специальные метки.

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Возможна установка насосов различного типа, зависит от конструкции силовой установки. Наиболее популярны шестеренчатые и роторные насосы. Шестеренчатый насос может быть с внутренним или наружным зацеплением шестерен. Подача масла в шестеренчатом насосе осуществляется с постоянным давлением, тогда как в роторном насосе давление можно менять. Давление масла в канале двигателя в зависимости от его конструкции может быть от 2-16 атмосфер.

Фильтр очищает масло от механических примесей и нагара.

Благодаря этому, увеличивается срок службы силовой установки и масла. Кроме того, вбирая в себя мусор, он упрощает техническое обслуживание системы смазки. При замене масла обязательно надо заменить и фильтр.

Радиатор охлаждает моторное масло.

Применение радиатора обусловлено целевым назначением мотора. Не все двигатели нуждаются в использовании такого прибора. В основном радиаторами оснащаются высоко оборотистые, и сильно нагруженные моторы.

Радиаторы бывают двух видов, с воздушным или жидкостным охлаждением. Принцип воздушного, обдув потоком воздуха при движении автомобиля. Именно поэтому такие устройства располагают в передней части агрегата, обеспечивая ему достаточное количество воздуха. Жидкостные радиаторы охлаждаются благодаря системе охлаждения двигателя.

Перепускные, редукционные клапаны обеспечивают нормальное давление в системе смазки.

Задача клапана, сбросить излишек давления при его увеличении свыше установленной нормы. Для защиты устройств и элементов двигателя устанавливается несколько клапанов в конструкции. Например, в масляном насосе, фильтре и др. При засорении фильтра, дабы не застопорить работу двигателя и системы в целом, перепускной клапан пускает масло в обход ему.

Магистраль и каналы представляют собой отверстия, для циркуляции масла.

Они располагаются внутри многих деталей двигателя и составляют систему подачи масла к трущимся элементам. Главная магистраль ведет от насоса к фильтру и имеет большее сечение, так же она подает смазку к подшипникам коленчатого вала.

Датчики замеряют и передают показатели, необходимые для нормальной работы системы.

Основными показателями являются: давление, температура, уровень масла. Наиболее важные показания снимает датчик давления масла. При резком падении давления возможен сбой системы в целом, поэтому показания датчика выводятся на приборную панель.

Датчик давления устанавливается в центральной магистрали. В более современных моторах он передает показания компьютеру, или электронному блоку управления. В случае превышения необходимых показателей электроника полностью останавливает работу системы.

Устройство системы смазки автомобильного двигателя

Главной задачей системы смазки является обеспечение масляной пленки на соприкасающихся подвижных деталях автомобильного двигателя. Это позволяет снизить потери мощности и износ силового агрегата. Помимо этого, масло, подаваемое системой, используется в гидрокомпенсаторах, гидронатяжителях и в механизмах регулирования фаз газораспределения. В общем устройстве автомобиля смазочная система интегрирована в конструкцию двигателя и состоит из следующих элементов:

• Заливная горловина – через нее выполняется заливка или доливка масла.
• Поддон картера – представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
• Маслозаборник – представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
• Масляный насос – всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
• Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов – разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
• Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
• Магистрали и каналы – по ним движется масло от одного узла к другому.
• Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
• Датчики давления, температуры и уровня масла – подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
• Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

В некоторых моделях двигателей датчики и радиатор могут отсутствовать. При этом охлаждение масла происходит непосредственно в поддоне картера.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

• Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
• Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

• Систематическая замена масляного фильтра.
• Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС. Особенно важно корректно запускать двигатель в морозное время

При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.
