Volvo xc90 2,5т бортжурнал механизм стеклоподъемника

Когда механизм сломался – ваши действия?

При поломке стеклоподъемника в автомобиле ВАЗ 2107 не составит труда ее устранить. Характер поломки зависит от типа механизма. Чаще всего, независимо от конструкции, ломаются именно зубцы вращающей шестеренки. Для выполнения ремонта аккуратно снимите обшивку и карту дверцы автомобиля, а также все элементы, которые на ней размещены. После этого снимите сам стеклоподъемник и направляйтесь с ним в автомагазин. Если в основе вашего механизма лежит трос, то при полностью опущенном стекле поставьте на нем метки возле шестеренок. Это значительно упростит обратную сборку после выполнения ремонта и избавит вас от длительной регулировки высоты стекла.

При выходе из строя электрического стеклоподъемника в автомобиле ВАЗ 2110 все обстоит намного серьезней. В данном случае может быть много вариантов поломки. Прежде всего, необходимо проверить блок управления электропитания. Во всех моделях ВАЗ 2110 за работу электрических стеклоподъемников отвечает предохранитель, который расположен в монтажном блоке под капотом автомобиля. Его порядковый номер вы сможете посмотреть на крышке блока. В случае выхода из строя замените его.

Если же с ним все нормально, тогда нужно приступить к самому блоку, в котором осуществляется управление стеклоподъемниками. При плохом электрическом контакте или выходе из строя транзисторов не будет работать также привод стеклоподъемника, расположенного с пассажирской стороны, потому что данная система закольцована между собой.

Если же в вашем автомобиле стекло опускается или поднимается не полностью, то это связано с перекосом или защемлением стекла. В данном случае необходимо более точно выставить фиксаторы стекла и отрегулировать их положения максимально точно. В некоторых случаях требуется замена уплотнительных резинок стекла. Под воздействием влаги они расширяются и препятствуют перемещению полотна.

Стеклоподъемники в автомобиле ВАЗ 2110 в некоторых моделях имеют доводчики стекла. Это современное приспособление, которое позволяет при нажатии не удерживать кнопку электрического блока, потому как стекло будет опускаться или подниматься само. Очень часто доводчики стекла подключают к сигнализации автомобиля, что позволяет закрывать окна при нажатии блокировки на кнопке пульта. Если по каким-либо причинам доводчики стекла в вашем автомобиле работают неправильно, тогда первым делом нужно проверить, хорошо ли работают кнопки блока управления. Если же проблема в них, то замена спасет ситуацию. Не пытайтесь разобрать или отремонтировать их, это будет попросту зря потраченное время.

Также бывает, что причина плохой работы доводчика стекла – плохая смазка механизма. Для её устранения необходимо смазать шестеренки привода, а также других элементов в зависимости от типа устройства стеклоподъемника.

Если же в механизме не работает электрический привод, тогда нужна его замена, при этом привод в карте водительской двери должен работать. Для модели автомобиля ВАЗ 2110 купить нужный электропривод не составит труда, так как он доступен во всех автомагазинах. Чтобы не утруждать себя с маркировками, просто снимите вышедшую из строя деталь и отправьтесь с ней в магазин – так подобрать нужную модель будет гораздо проще.

Если причину поломки электрического стеклоподъемника в автомобиле ВАЗ 2110 не удалось выяснить, тогда придется обратиться в сервисный центр для более детальной диагностики. Так как автомобили ВАЗ 2110 имеют электронные «мозги», то причиной поломки может быть выход из строя контролера или сбой в прошивке.

Конструкция стеклоподъемников

Типы привода

Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.

  1. Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
  2. В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.

Исполнительные механизмы

1 – ручка стеклоподъемника; 2 – облицовка ручки стеклоподъемника; 3 – розетка ручки стеклоподъемника; 4 – механизм стеклоподъемника; 5 – верхние ролики; 6 – винты крепления прижимных пластин; 7 – прижимные пластины; 8 – кронштейны опускного стекла; 9 – опускное стекло; 10 – трос; 11 – нижний ролик; 12 – болт; 13 – натяжной ролик

Теперь, что касается исполнительных механизмов. С обоими видами приводов может применяться тросовый тип. При этом для механического и электрического механизмов конструкция их отличается, причем существенно.

Конструкцию механического привода и тросовым исполнительным механизмом рассмотрим на примере ВАЗ-2107. В его состав помимо редуктора входят 4 ролика между которыми перемещается трос, с закрепленными на барабане концами. Один из роликов является натяжным и обеспечивает должное натяжение троса на весь период эксплуатации, поскольку в процессе ее он растягивается.

Два ролика являются верхними и соединены они при помощи натяжных пластин с кронштейнами стекла. Из-за этого при опускании или подъеме ролики перемещаются вместе со стеклом. Последний ролик – нижний, является неподвижным и закреплен он на двери.

Между этими роликами особым способом проложен трос. Причем он не является закольцованным. При подъеме или опускании конец с одной стороны его разматывается с барабана редуктора, а второй – наматывается. Благодаря этому и достигается возможность перемещения верхних роликов, а вместе с ними и бокового стекла.

В электрическом же приводе тросовый исполнительный механизм имеет другую конструкцию. В его состав входит направляющая на концах которой установлены ролики. Электродвигатель с редуктором вынесен немного в бок от этой направляющей. Приводной трос уложен между роликами направляющей и идет к барабану редуктора, где и закрепляется.

На участке между роликами направляющей к тросу присоединен ползун, который в свою очередь соединен со стеклом. При включении электродвигателя одна сторона троса начинает наматываться на барабан, а вторая – разматываться. За счет этого трос между роликами перемещается, а с ним и ползун со стеклом.

Рычажный исполнительный механизм работает по другому принципу. Имеется рычаг, на одном конце которого сделан полукруглый зубчатый сектор, связанный с ведомой шестерней редуктора. Другой конец его соединен с планкой, на которую посажено стекло. Рычаг со стороны сектора посредством кронштейна соединен с неподвижной пластиной, закрепленной на двери.

Есть исполнительные механизмы, включающие в конструкцию два рычага, причем второй играет роль вспомогательного.

Третий тип исполнительного механизма – реечный, при этом имеется несколько его видов. Один из таких механизмов имеет неподвижную направляющую с зубчатым сектором по всей длине. Этот сектор имеет зацепление с шестерней редуктора. В такой конструкции двигатель с редуктором – подвижные и они соединены со стеклом. То есть при включении двигатель с редуктором и стеклом начинают перемещаться относительно рейки.

Видео: Замена стеклоподъемника ВАЗ 2109. Сделай Сам!

Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные клавиши, через которые производится запитка электродвигателей от бортовой сети авто.

Неисправности в электрике

В первую очередь, проверяется предохранитель. Если он неисправен, то заменяем его. Чаще всего, после замены все будет работать. Но, по народной примете, перегоревший предохранитель приводит в скором времени к ремонту проводки. Поэтому, желательно проверить все сразу. При исправном предохранителе проверяем питание двери. На нее должно приходить 12-12,4 В

. Для этого, придется снять обшивку дверей. Напряжение замеряется на выводах моторчика. При отсутствии напряжения, в первую очередь, следует смотреть проводку. Очень часто провода перетираются, особенно в месте перехода из двери в кузов. Для проверки осмотрите провода, а также желательно прозвонить отдельные участки. Все это позволяет выявить повреждения. Также неплохо проверить разъемы. После зимы они часто окисляются. В итоге, ток не передается, и стеклоподъемник не работает. Желательно дважды в год проверять контакты, зачищать их, и покрывать пластичной смазкой, специально предназначенной для этого. Так вы сможете избежать проблем с разъемами. Также не стоит исключать варианта, когда фишка просто сваливается. В таком случае, достаточно просто ее надеть.Проверяются кнопки, находящиеся на дверях. Их следует проверить с помощью тестера. Иногда выходит из строя плата, отвечающая за работу кнопки управления. Для проверки находим контакты, которые, отвечают за питание кнопки (для этого, придется изучить электросхему автомобиля). После чего их просто перемыкают. Исправная кнопка откроет, или закроет окно. Если реакции никакой нет, то кнопка однозначно неисправна. Блок управления стоит не на всех автомобилях. Проверка заключается в измерении напряжения на выводах блока. Каждый контакт проверяется по отдельности. При работе подъемника должно появляться нормальное для машины напряжение. Если этого не случилось, то причина в выгорании дорожки. Конечно, можно попробовать ее восстановить, но значительно проще приобрести новый. Особенно, в случае повреждения нескольких дорожек.

Черёд опускного стекла

Его замену начинаем с разборки дверной обивки. Вынимаем наружные уплотнители, заполнив, сфотографировав или пометив их (уплотнителей) расположение. Демонтируем ручку механического или блок кнопок электрического стеклоподъёмника, другие всевозможные ручки и клавиши. Затем, отсоединив «пистоны» (клипсы), которыми, как правило, крепится дверная обивка, снимаем её. Берём пылесос и удаляем из салона и внутренностей дверей осколки разбитого стекла. Отсоединяем планку, которая удерживает стекло и одновременно крепится к механизму стеклоподъёмника. Как уже говорилось, эта деталь часто именуется весьма милитаристски – обоймой. Так вот, в продаже встречается стекло уже в сборе с ней. В таком случае остаётся только завести его в проём и собрать всё в обратной последовательности. «Попадание» подсобранным стеклом в проём двери требует определённой сноровки, поэтому не нервничайте, если с непривычки эта операция может занять довольно-таки много времени, причём, чем сложнее форма двери, тем хуже. Завести стекло и ничего не поцарапать бывает довольно трудно в автомобилях с «дутыми» округлыми боками, придётся повоевать…

А что если не удалось раздобыть стекло в сборе с обоймой (или захотелось опять сэкономить)? Тогда самое время заглянуть в руководство по ремонту автомобиля данной марки. Там обычно бывает приведена схема или чертёж, на которых указано, на каком расстоянии следует закрепить обойму относительно краев стекла, точность – 1 мм. Отнеситесь к этому серьёзно, так как неверная установка неизбежно вызовет перекос стекла при работе стеклоподъёмника, что обязательно выведет последний из строя, да ещё и придётся переделывать все последующие операции. Как закрепить стекло в обойме? Удалив из обоймы остатки старого стекла и резины, оборачиваем новое стекло листом сырой резины толщиной 2–3 мм подходящего размера (размеры полоски резины определяем из руководства по ремонту или по фактическому размеру фиксирующей планки), обойму и резину смазываем специальным клеем, можно использовать ранее широко распространённый «88СА», сейчас можно выбрать и более инновационный материал. Обёрнутое резиной стекло плотно вкладываем в обойму. Излишки резины удаляем острым ножом после высыхания соединения.

Перед сборкой можно обработать скрытые полости двери антикором. А то когда ещё появится повод посмотреть, что творится внутри дверей.

Вот такой вот «стеклобой»…

Распространенные неисправности и способы их устранения

Со временем механизм подъема стекол приходит в негодность – невозможно поднять или опустить стекло.

Причин неисправности устройства может быть несколько:

  • обрыв троса;
  • попадание посторонних предметов в механизм;
  • износ редуктора.

Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

Схема сборки устройства

Электрические подъемники могут иметь следующие неисправности:

  1. Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи.
  2. Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.

Фотоотчет об установке электростеклоподъемников «ГРАНАТ» на УАЗ «Буханку»

Очередной жизненный опыт от наших покупателей, принявших участие в нашей акции.

Наш покупатель Железняков Сергей Николаевич из г. Волжский Волгоградской области подготовил и прислал нам вот такой фотоотчет, где рассказал и показал, как он установил электрические стеклоподъемники марки «ГРАНАТ» в автомобиль УАЗ «Буханка».

Для начала полностью разбираем внутреннюю обшивку двери (если у кого она есть), включая все ручки и металлические крышки дверной панели.

Начинаем с откручивания нижнего ролика механического стеклоподъемника.

Затем откручиваем сам механизм стеклоподъемника.

Старые тросовые стеклоподъемники больше не пригодятся, поэтому просто перекусываем трос, чтобы облегчить вынимание всего механизма.

Верхний ролик механического стеклоподъемника придется высверлить сверлом на 6 мм.

После этого откручиваем стекло от крепления к механическому стеклоподъемнику (2 винта) и фиксируем стекло в верхнем положении, вставив между резинкой и стеклом отвертку.

Откручиваем нижнее крепление направляющей стекла (снаружи).

Откручиваем нижнее крепление направляющей стекла (внутри двери).

Так будет стоять электрический стеклоподъемник «ГРАНАТ».

В проушину на электростеклоподъемнике стекло будет крепиться одним винтом, а не двумя, как это было на механическом стеклоподъемнике.

Вставляем рейку через проем в двери, который находиться ближе к водителю.

Придется приложить небольшое усилие, протаскивая рейку под направляющей стекла.

После установки моторедуктор цеплялся за тягу открывания двери, пришлось открутить ее и немного подогнуть.

Также моторедуктор цеплялся и за дверную панель, это устраняется очень легко при помощи плоскогубцев.

Устанавливаем кнопки. Куда ставить, каждый решает сам. Как говорится, на что фантазии хватит. Я поставил в пластиковую накладку на панель.

P.S. Установка не занимает много времени и сил. Сам электростеклоподъемник подходит по размерам двери и совпадает по отверстиям. Учитывая то, что это УАЗ, приходится что-то дорабатывать: к примеру, гнуть тяги открывания и сами панели дверей. Но это уже особенность авто, а не стеклоподъемников. В принципе, других нестандартных действий не было.

У меня двери утеплены изнутри фольгированным пенополиэтиленом толщиной 10 мм. Были опасения, что во время работы моторедуктор стеклоподъемника будет отрывать утеплитель. Но! Оказалось — он, вообще, его не задевает, а вот механический своими тросами периодически мне его отрывал.

К работе электрических стеклоподъемникам «ГРАНАТ» претензий нет, работают быстро и не громко.

Мы благодарим Сергея Николаевича за подготовку данного отчета и перечисляем обещанный приз на счет его мобильного телефона.

Сессия вопросов и ответов

Если всё же выполнить замену стекла в автосервисе, по каким параметрам определить компетентность мастерской?

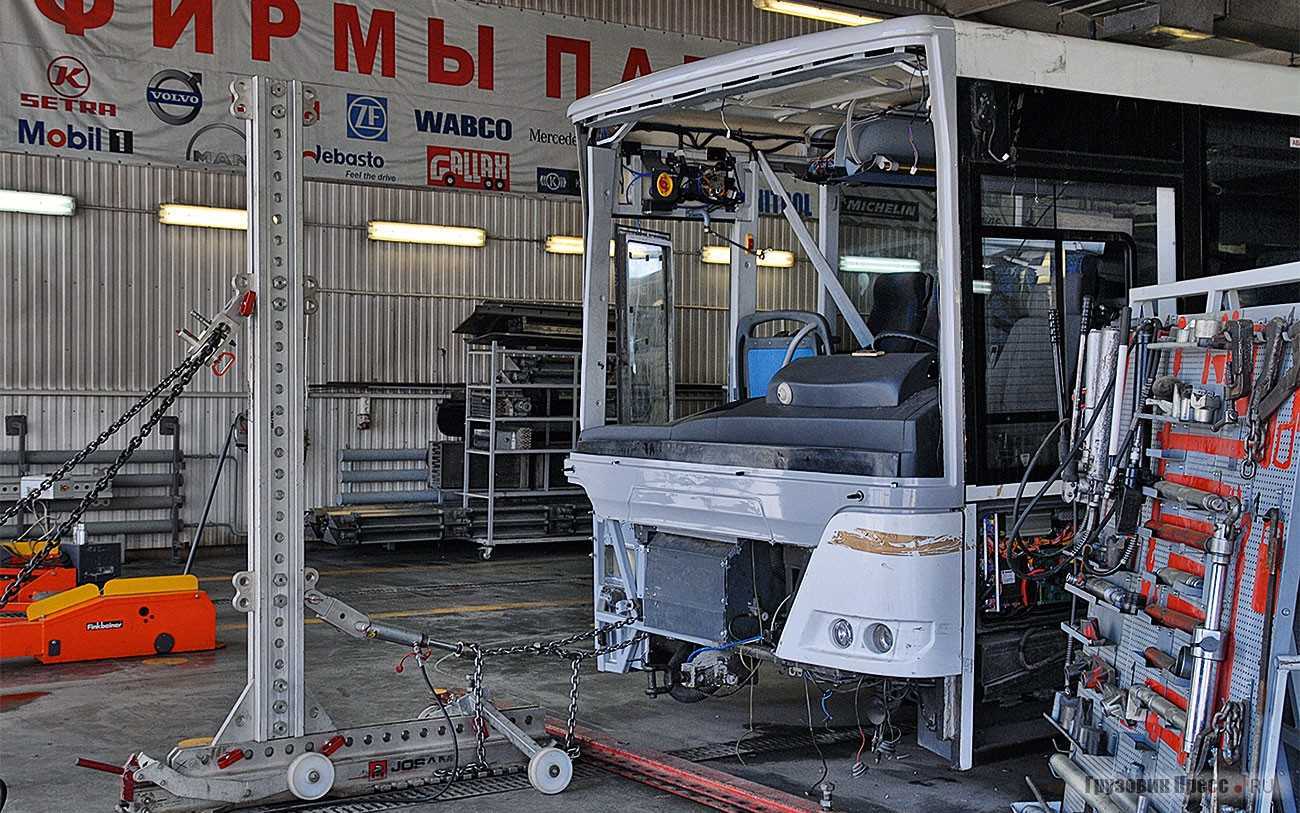

Нет никаких сомнений, что нужно отдать предпочтение мастерам, специализирующимся сугубо на «стеклянных» проблемах! Автосервис общего плана или даже кузовной цех выполняет данный вид работ нерегулярно, специально обученных специалистов по замене автостёкол не держит, стекло и материал для его замены нередко предоставляются клиентом или закупаются снабжением в розницу.

В специализированном техцентре всё наоборот: узкие специалисты, на складе широкий выбор стёкол разных ценовых уровней, но при этом все они удовлетворительно ложатся в проём и неплохо работают (сервис не может оставить вас без гарантии одновременно с тем, что и не будет работать себе в убыток), материалы для вклейки и противодействия коррозии тоже проверенные, всё в пределах уравнения «цена/качество». Постоянная однотипная работа набивает людям руки – всё получается ловко и скоро, а пытливые умы в головах работников постоянно совершенствуют процесс, изобретая и внедряя множество бесхитростных, но чрезвычайно эффективных приспособлений для работы.

Как быть владельцам редких, экзотических, давно снятых с производства автомобилей?

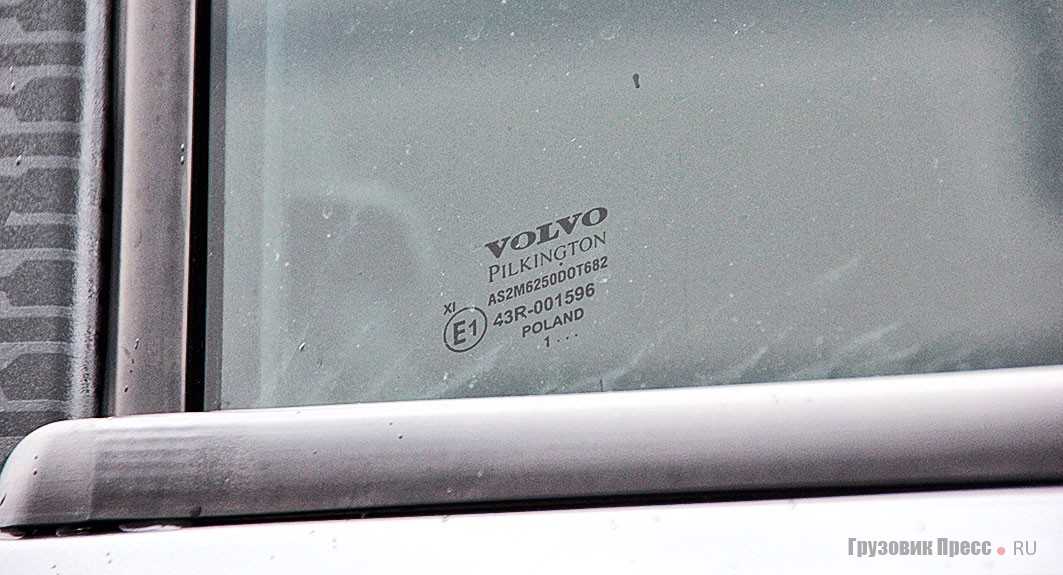

На рынке с 1990-х годов присутствуют компании, занимающиеся изготовлением автостёкол под конкретный оконный проём. Гарантией успеха является предоставление автомобиля, удалённо получается гораздо хуже. Весь цикл, от замеров до установки стекла, занимает около трёх часов. Неудобство лишь в том, что таких сервисных центров не очень много даже в крупных городах, поэтому спецов бывает сложно найти по территориальному принципу, чтобы затем доставить к ним в мастерскую покалеченный автомобиль.

Можно ли вторично использовать ранее уже вклеенное стекло?

Можно, а иногда даже очень интересно, если не обойти стороной целый ряд тонкостей. Во-первых, если пострадало оригинальное дорогое ветровое стекло с обогревом, датчиками дождя, света, авто­затемнения, то покупка бывшего в употреблении стекла сулит немалую финансовую выгоду. Из сложностей, с которыми придётся столкнуться при такой покупке, на первом месте – безошибочно определить отсутствие малейших повреждений на кромке и существенных сколов, в противном случае стекло треснет ещё в момент установки. Второе – необходимо тщательно удалить остатки старого герметика: полностью удалить его невозможно, но остаточный слой должен быть минимальным и равномерным по ширине и высоте. Следует учесть, что при установке вторичного стекла расход специальной химии (очиститель, растворитель, праймер, герметик) будет повышенным.

Каков срок службы клеев и герметизирующих материалов, применяемых при ремонте автостёкол?

Срок службы уплотнений и грунта соотносим со сроком службы автомобиля при условии безошибочно осуществлённой технологии ремонта. Многие профессиональные сервисы дают гарантию для вклеенных стёкол на 15 лет от протекания, встречаются и смелые мастера, наделяющие своих клиентов пожизненной гарантией на установочные работы…

В чём преимущества вклеенных стёкол, почему в современных автомобилях почти не применяются конструктивные решения с окнами, где стекло установлено только при помощи резиновых уплотнителей?

Рост требований к пассивной безопасности автомобилей предполагает увеличение жёсткости кузова легкового автомобиля, автобуса или кабины грузовика с целью сохранения жизненного пространства при столкновении или опрокидывании. Вклеенные стёкла, составляя единое целое с каркасом, работают как дополнительный элемент, повышающий жёсткость всей конструкции. Герметичное соединение вклеенного стекла не склонно к протечкам, а металл оконного проёма надёжно защищён от влаги, грязи и реагентов. К тому же в отдельных случаях технологам проще и дешевле применить стеклопакеты и вклеенные окна, особенно при производстве автобусов.

Общий совет перед заменой стекла

В любом автомобиле вместе с его обладателем «живут» тысячи мелочей: кронштейны для гаджетов, органайзеры, видеорегистраторы, радар-детекторы, амулеты, обереги, просто украшения и игрушки. Эти предметы, плотно вошедшие в обиход, мы, привыкнув, порою не замечаем. При замене стекла они неожиданно «всплывают», мешая работе и рискуя быть повреждёнными или утраченными. Поэтому перед началом работ проведите внимательный осмотр и удалите на время все посторонние «фенечки».

Замена передних стекол ВАЗ 2106 на стекла ВАЗ 2107

Я уже давно задумывался про замену передних стекол ВАЗ 2106 на стекла ВАЗ 2107, чтобы избавиться от нелепой форточки, которая мне так сильно не нравится. Решил самостоятельно произвести операцию замены, что у меня вышло – читайте ниже.

Когда я всерьез решил заняться заменой, я поехал на разборку и приобрел двери от ВАЗ 2107 для самостоятельного изучения. Оказалось все не так просто, как хотелось: вместо трех роликов стало четыре, непонятный маршрут троса. Целую неделю я изучал двери, искал различия и пути замены. В интернете тогда информации не было, поэтому делал все интуитивно.

Инструмент:

– Набор различных ключей; – Отвертки простая и фигурная; – Пассатижи; – Молоток; – Напильник (я использовал круглый для отверстий, треугольный для острых краёв и надфиль плоский); – Дрель; – Свёрла сечением 4мм, 6мм, 8мм повторяющие размер штатных отверстий; – Болгарка, очки и перчатки для безопасности.

Материал:

– Стекло передней двери от ВАЗ 2105-07 ; – Передняя направляющая стёкол ВАЗ 2105-07 ; – Кронштейн стекла (обойма) с зажимными пластинками под трос ВАЗ 2105-07 ; – Сырая резина, продаётся в разном количестве, берите, чтобы хватило на 4 обоймы; – Уплотнители стекол ВАЗ 2105-07. ; – Бархотки ВАЗ 2105-07, вставляются в оконный проём арок дверей и направляющие стёкол ; – Ролик натяжной ВАЗ 2105-07 с креплением (выпиливается из дверей); ; – Ролик верхний, точно такой же который вверху установлен на вашей двери заводом ; – Ролик натяжной ВАЗ 2106 ; – Сухарики, крепящие панель обшивки к двери, примерно ; – Стеклоподъёмник ВАЗ 2105-07, обязательно седьмые, у них трос длиннее ; – Дверь соответственно от ВАЗ 2105-07 ; – Треугольники с зеркалами для моделей ВАЗ 2104-05-07 .

Установка передних боковых стекол ВАЗ 2107 в ВАЗ 2106

Снимаем все ручки, обшивку, винил и батон. В местах крепления батона без сожаления высверливаем алюминиевые заклёпки. Затем аккуратно отгибаем отверткой молдинги (в которые вставлены уплотнители стекла) в местах крепления, вытаскиваем пластмассовые заглушки на торцах молдинга. Снимаем или отрываем верхний отрезок бархотки (посередине там может быть клей).

Теперь навсегда расстаёмся с нашей форточкой. Для её демонтажа отворачиваем 2 винта в местах крепления, откручиваем болты крепления передней направляющей и вынимаем её, ослабляем крепление задней направляющей. Выкручиваем винты зажимной пластины обоймы. Стекло внутри двери опускаем вниз до конца, то есть ниже ограничителя и вытаскиваем нашу форточку. Вынимается легко, если вы правильно всё сделали. И сразу вынимаем стекло. Теперь придётся спилить болгаркой опору нашей форточки ”П-образного” вида. Спиливаете и заравниваете напильником усики от среза.

После этого расслабляем и снимаем нижний натяжной ролик, расположенный в углу двери, его не выбрасываем, он нам пригодится, чтобы в дальнейшем натянуть провисающий трос нового стеклоподъёмника. Откручиваем стеклоподъёмник и тоже его снимаем.

Ремонт дверей ВАЗ – Как отремонтировать ВАЗ

Ремонт дверей ВАЗ также требует особых навыков и внимания! Освоить операции по разборке и сборке дверей автомобиля полезно еще и потому, что приобретенными знаниями и навыком можно воспользоваться и тогда, когда кузов цел и невредим, а капризничает либо опускное стекло, либо стеклоподъемник, либо механизм запирания двери.

Ради справедливости следует отметить, что в процессе эксплуатации перечисленные узлы иногда «грешат». Нередки случаи, когда в результате досадных случайностей разбиваются стекла дверей и, даже имея запасное стекло на руках, приходится тратить много времени, чтобы выполнить простую в сущности работу по замене стекла в условиях станции технического обслуживания. В этом случае наличие навыка обращаться с дверью «на ты», значительно упростит дело.

При разборке двери целесообразно придерживаться определенной последовательности:

  • снять подлокотник, отвернув два винта и ручку стеклоподъемника (правда, для этой цели необходимо использовать простое приспособление, с помощью которого отжимают на себя розетку и вынимают пружинную скобу)
  • снять облицовку ручки внутреннего привода замка, поддевая облицовку отверткой
  • снять обивку двери, крепящуюся с помощью пластмассовых пистонов. Для удобства обивку можно, поддевая отверткой, слегка подавить на себя, преодолевая усилие пистонов
  • освободить рамку поворотного стекла (форточки), для чего с помощью отвертки вывернуть винты крепления рамки, чтобы вынуть поворотное стекло, необходимо опустить опускное стекло.

Снятие рамки поворотного стекла передней двери

Снятие поворотного стекла

Замок двери крепится тремя винтами. Отвернув их и кнопку запирания замка, а также два винта крепления внутренней ручки, замок можно снять вместе с тягами привода.

Следующая операция — демонтаж стеклоподъемника, для чего необходимо ослабить гайку 1 и вывернуть винты 2 крепления обоймы 3 стекла к тросу 1 стеклоподъемника. Сняв трос с ролика, можно демонтировать механизм стеклоподъемника, предварительно вывернув три винта, а также вынуть опускное стекло.

Разборка механизма стеклоподъемника

Заключительной операцией является снятие наружной ручки двери, для чего надо отвернуть лишь две гайки ее крепления.

В отличие от передней двери ваз при разборке задней необходимо опустить опускное стекло, отвернуть верхний винт крепления стойки и вынуть неподвижное стекло из рамки двери в сборе с резиновым уплотнителем.

Выполняя сборку дверей ваз, следует руководствоваться обратной последовательностью. Кроме того, необходимо выполнить ряд дополнительных работ, связанных с подсборкой и регулировкой стеклоподъемника:

навить трос на барабан стеклоподъемника, обращая внимание на правильность (без накладывания) навивки
закрепить механизм стеклоподъемника следует после установки опускного стекла.

Регулировку натяжения троса стеклоподъемника выполняют путем перемещения ролика с последующей затяжкой гайки.

Чтобы установить опускное стекло в такое положение, когда стеклоподъемник будет обеспечивать полные опускание и подъем стекла, необходимо вращать ручку стеклоподъемника до такого положения, когда опускное стекло достигнет своей нижней границы.

Следует помнить, что стекло должно упираться в резиновый буфер, и в этом положении надо закрепить стекло на тросе с помощью пластины. Зафиксировав положение опускного стекла, в обязательном порядке убедитесь в нормальной работе стеклоподъемника.

Сделать ремонт дверей ВАЗ своими силами — это не так уж трудно, как кажется на первый взгляд. В следующих статьях вы узнаете о том, как заменить ветровое (заднее стекло) автомобиля ваз.

———————————————-Старые жигули — это вечная классика, которая вызывает в глазах старшего поколения улыбку и воспоминания молодости. Конечно, наши автомобили не считаются лучшими в мире, поэтому для тех, у кого есть желание приобрести иностранный автомобиль, мы советуем обратиться в компанию Викторг.

Неплохие цены, достойное обслуживание и просто хорошие отношения к клиентам, делают , либо других стран (Япония, Германия) максимально удобным. Сотрудники этой компании дорожат своей репутацией, поэтому за ваши деньги вы получите достойный автомобиль с минимальным пробегом.

Когда может потребоваться установка электростеклоподъемников

Автоматическая система подъема и опускания боковых стекол — это дополнительный элемент комфорта для водителя и пассажиров. Данная опция родом из США, где с любовью относятся к роскошным лимузинам. Вместе с этим исследователи доказали, что автомобильный автостеклоподъемник повышает безопасность на дороге. Просто водитель не отвлекается от управления машины в поисках ручки (пренебрежительно «весла» или «мясорубки») и ее вращения.

Если вы хотите сделать свой автомобиль более комфортным и безопасным, то попробуйте поставить в машине стеклоподъемник с электроприводом. Перед этим определитесь, какой тип подъемного механизма установлен в дверях вашего авто.

Стеклоподъемник с электроприводом

Сегодня на автомобилях встречаются 3 вида:

  • реечный;
  • тросовый;
  • рычажный.
