Как отремонтировать вискомуфту

При
утечке жидкости вследствие разгерметизации корпуса муфту вентилятора можно
попробовать отремонтировать.

Прежде
всего снимите узел. Под пружинной пластинкой устройства есть отверстие для
залива жидкости. Вытащите штифт и при помощи шприца долейте жидкость. В момент
залива узел расположите горизонтально. Отверстие для залива должно быть сверху.
Шприц вставляем в отверстие без иглы. Выдавливаем жидкость постепенно. Для
заполнения всего пространства корпуса нужно подождать. Во время ожидания шприц
вынимать из отверстия не следует. После процедуры штифт ставим на свое место,
излишки рабочей жидкости удаляем.

Если
из отсека с вентилятором слышен шум, стоит заменить подшипники. Для этого узел
демонтируют, разбирают, сливают всю жидкость.

Для снятия подшипника нужно использовать
специальный съемник, иначе узел может быть поврежден.

Лучше поменять?

Устройство
вискомуфты полного привода делает ее ремонт невозможным — можно только заменить.
Сделать это просто. Придется открутить всего несколько болтов крепления. Вместе
с муфтой рекомендуется поменять и приводной ремень вентилятора охлаждения.

Если
вы не уверены, что обладаете достаточными навыками для самостоятельного ремонта,
обратитесь за помощью в автосервис. Мастера поменяют вязкостную муфту в
соответствии с рекомендациями производителя.

Проверка работоспособности

Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя. Вот что надо сделать:

Не заводя мотор, попробовать прокрутить лопасти вентилятора рукой или подручным предметом. Они должны прокрутиться с небольшим сопротивлением, но без инерции;
Завести мотор и прислушаться. В первые секунды автолюбитель должен услышать легкий шум, который постепенно стихнет;
Слегка прогрев мотор, попытаться остановиться лопасти свернутым листом бумаги. Они должны остановиться, но с хорошо ощутимым усилием;
Демонтировать вискомуфту и сильно ее прогреть. Опционально, в кипятке. После этого муфта должна сопротивляться вращению. Если она проворачивается, внутри практически не осталось силиконовой жидкости. Также рекомендуется снять радиатор охлаждения двигателя и промыть его;
Проверить продольный люфт устройства. Если он имеется, муфту необходимо ремонтировать.

Заметьте, что если один из этапов проверки не был пройден, идти дальше по списку нет смысла. Однако снять муфту и прочистить радиатор имеет смысл всегда, особенно если вы делаете это после летнего периода, когда соты забиваются пухом, грязью и пылью.

Наши преимущества

Благодаря тому, что мы можем приехать вместе со всем необходимым оборудованием к месту нахождения грузовика, наши услуги пользуются повышенным спросом. Мы можем отремонтировать транспорт, вышедший из строя и в максимально сжатые сроки вернуть его в рабочее состояние.

Наши расценки намного ниже цен больших сервисных центров, при этом по уровню обслуживания мы не уступаем никому из наших конкурентов.

Узнать, сколько стоит замена муфты, сальников или другой детали можно по телефонам, указанным на нашем сайте. Мы можем недорого провести полную компьютерную диагностику автомобиля, осуществить ремонт гидромуфты на Камазе, Мане или любом другом грузовике, а также провести другую ремонтную операцию.

Наш персонал состоит из хорошо подготовленных специалистов. В работе мы используем самое современное оборудование.

Наша сфера деятельности – диагностика и ремонт грузовых автомобилей в Москве и Московской области.

Ремонт вискомуфты для большей части автовладельцев находится за гранью неизведанного. Мало кто может рассказать про устройство этого узла, не говоря уже о способах ремонта. Хотя на самом деле восстановление привода вентилятора не является слишком сложной задачей.

Для чего она применяется

В современных автомобилях вязкостные муфты применяют для:

временного перевода в полноприводный режим работы (AWD);
блокировки межосевого дифференциала.

Остановимся на этих моментах поподробнее.

Перевод транспортного средства в AWD-режим

Многие современные кроссоверы или «паркетники», а также некоторые минивэны, седаны или хетчбэки, оборудованы так называемым временно подключаемым полным приводом колес. Ось дифференциала ведущего (как правило, переднего) моста соединена через вискомуфту с аналогичным узлом задних колес. В нормальных условиях оба вала вращаются с одинаковой скоростью. Вязкость силиконовой жидкости не меняется, а, следовательно, и передачи крутящего момента на задний мост не происходит. Как только передние колеса начинают пробуксовывать, в работу «включается» вискомуфта. Затем автомобиль снова переходит в стандартный переднеприводный режим работы.

На заметку! У автомобилей, оборудованных временно подключаемым полным приводом посредством вискомуфты диаметр передних и задних колес обязательно должен быть одинаковым. Это позволит избежать ложных срабатываний ВМ (например, при езде по трассе). Если же установить ведущие передние колеса меньшего диаметра (в этом случае они будут делать больше оборотов в минуту, чем задние), то при определенных скоростях движения вискомуфта может «подумать», что они пробуксовывают и подключит полный привод в самый неподходящий момент.

Внутри вискомуфты находится дилатантная жидкость (ДЖ), вязкость которой увеличивается в разы по мере ускорения интенсивности ее перемешивания. Если скорость транспортного средства стабильна (когда машина не буксует), то ДЖ имеет жидкую консистенцию и пластины вращаются одинаково (параллельно друг другу). Наблюдается лишь минимальное смешивание жидкости. В результате пробуксовки ведущий вал начинает очень быстро вращаться (следовательно, и пластины, находящиеся на нем), а ведомый, практически, находится без какого-либо движения. Далее происходит очень интенсивное перемешивание ДЖ, резкое увеличение ее вязкости. Также наблюдается нагрев жидкости и ее расширение, в результате чего пластины начинают довольно сильно прижиматься друг к другу (они, практически, «склеиваются» вместе). Происходит передача части вращательного момента от ведущего вала на ведомый, машина перестает буксовать, скорость вращения обоих валов стабилизируется, вязкость жидкости существенно снижается, ее перемешивание прекращается и задняя ось отключается. То есть, «все возвращается на круги свои».

Блокировка межосевого дифференциала

Одним из неотъемлемых узлов трансмиссии является дифференциал. Он предназначен для того, чтобы при повороте колеса могли вращаться с разными угловыми скоростями, так как они (правое и левое) при осуществлении такого маневра проходят разные по длине пути. На некоторых автомобилях предусмотрена блокировка дифференциала с помощью интегрированной в него вискомуфты. Такая функция весьма полезна, если одно из ведущих колес (например, попав на мокрый или скользкий участок дорожного полотна) начинает пробуксовывать. В этом случае ВМ блокирует дифференциал. На оба колеса передается одинаковый крутящий момент. После того, как «проблемный» участок дороги преодолен, диски вискомуфты «разъединяются» и дифференциал переходит в нормальный режим работы.

На заметку! На внедорожниках (например, Subaru Forester или BMW 325ix E30), оснащенных системой постоянного полного привода, ВМ «работает» при пробуксовке одного из ведущих мостов. Технологически она интегрирована в центральный дифференциал и блокирует его для выравнивания скорости вращения переднего и заднего валов.

Восстановление работоспособности системы охлаждения двигателя

p, blockquote 48,0,0,0,0 —>

В случае отказа работы вискомуфты в первую очередь следует произвести её дозаправку маслом или гелем. Точных рекомендаций на этот счет нет, обычно приходится экспериментировать.

p, blockquote 49,0,0,0,0 —>

Можно попробовать найти узких специалистов, но проще и дешевле найти б/у-шную на разборке. Если поиски исправной вискомуфты безрезультатны, можно подумать о замене системы охлаждения на обычную, с электрическим приводом.

p, blockquote 50,0,0,0,0 —> adsp-pro-2 —>

Видео — замена вискомуфты на электровентилятор на BMW:

p, blockquote 51,0,0,0,0 —>

p, blockquote 52,0,0,0,0 —>

Можно установить электрическую систему охлаждения по упрощенному сценарию. Для этого понадобятся следующие комплектующие:

p, blockquote 53,0,0,0,0 —>

вентилятор охлаждения с электроприводом, который можно приспособить к вашему радиатору;
комплект проводов сечением не менее 6 кв.мм.;
предохранитель на 40 Ампер;
автомобильное реле на ток не менее 30 Ампер;
термореле, можно жигулевское на температуру срабатывания 87 градусов Цельсия.

Термореле можно установить на радиатор либо на металлическую поверхность возле термостата методом приклеивания. Далее необходимо собрать электрическую схему включения вентилятора аналогичную вазовской. Такая простейшая схема без отказа может прослужить сезонов пять.

p, blockquote 54,0,0,0,0 —>

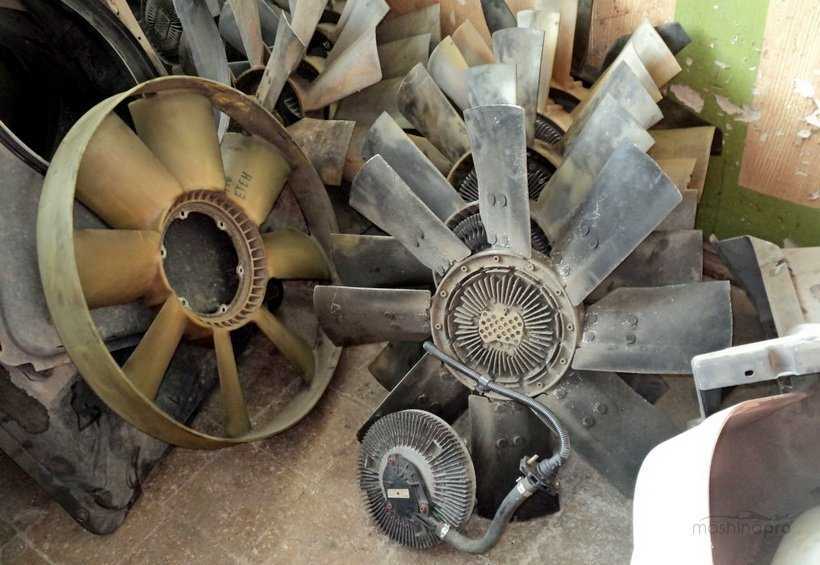

Вискомуфта вентилятора

Раскрыть…

Вискомуфта вентилятора неразборная, и поэтому не нуждается в техническом обслуживании во время эксплуатации. Она обеспечивает плавное изменение оборотов вентилятора.

Ротор муфты жестко крепится на валу (в случае Toyota — на шкиве насоса охлаждающей жидкости). По окружности диска ротора нарезаны косые зубья, которые выполняют роль насоса для перекачки масла. Корпус муфты в сборе (корпус подшипника и передняя крышка) вращается вокруг ротора на подшипнике.

С обеих сторон ротора установлены пластины, отделяющие рабочие камеры от резервуаров. Передняя (с впускными каналами A и B и возвратным каналом) закреплена на крышке ротора, задняя (с возвратным каналом) — на корпусе подшипника.

1 — биметаллическая пружина, 2 — биметаллическая пластина, 3 — впускной канал B, 4 — впускной канал A, 5 — передняя камера, 6 — возвратный канал, 7 — возвратный канал, 8 — задняя камера, 9 — передний резервуар, 10 — зубья ротора, 11 — корпус подшипника, 12 — вал ротора, 13 — корпус подшипника, 14 — задний резервуар, 15 — задняя делительная пластина, 16 — ротор, 17 — передняя делительная пластина, 18 — передняя крышка.

Рабочие камеры представляют собой «лабиринты», образованные ребрами на роторе и на делительных пластинах. Момент передается от ротора к корпусу за счет «внутреннего трения» в силиконовом масле. Биметаллическая пружина, установленная с внешней стороны корпуса муфты, перемещает пластину, открывая и закрывая впускные каналы и регулируя перетекание масла в зависимости от температуры воздуха.

Работа вискомуфты вентилятора

Раскрыть…

1. Холодный воздух
. При вращении ротора его зубья через возвратные каналы «откачивают» в передний резервуар масло из обоих камер и заднего резервуара. В результате его количество в камерах падает, передача усилия через жидкость уменьшается и частота вращения вентилятора становится значительно ниже частоты вращения ведущего ротора.

2. Теплый воздух
. Под действием центробежной силы масло из переднего резервуара вытесняется в переднюю камеру через открывшийся впускной канал A. «Вязкое трение» между ротором и передней пластиной возрастает, а разница в частоте вращения уменьшается.

3. Горячий воздух
. Открываются оба впускных канала, после чего масло поступает в обе рабочих камеры. Объем жидкости в них и «трение» максимальны, так что максимальна и передача вращения через муфту.

Поскольку управление оборотами происходит за счет изменения объема силиконового масла в полостях муфты, то его утечка неизбежно ведет к снижению скорости вращения вентилятора и возможному перегреву двигателя.

Часть муфт ранней конструкции не имела заднего резервуара. Поскольку после остановки двигателя масло стекает в нижнюю часть муфты, то здесь его уровень в камерах значительно увеличивался и сразу после запуска двигателя, когда «трение» между ротором и пластинами достаточно велико, частота вращения вентилятора нарастала слишком сильно. При наличии заднего резервуара уровень жидкости в камерах на заглушенном двигателе оказывается ниже, а после запуска падает быстрее — в результате снижается уровень шума от вентилятора.

Работа с проводкой при монтаже

Работать с электричеством в ванной комнате необходимо предельно осторожно. Подбирайте аппарат для вытяжки строго по стандартам отверстия, которое ведет в общую вентиляционную шахту

Перед началом работы, убедитесь в исправности жилищных коммуникаций в том числе шахты. Размеры отверстия в шахту, как правило, соответствуют:

100 мм;
125 мм;
150 мм.

Если вы не нашли подходящего вентилятора под отверстие, тогда вам будет необходимо расширить его с помощью перфоратора или уменьшить. Выбирайте мощность вентилятора, отталкиваясь от размеров вашей ванной комнаты, чем больше площадь – тем мощнее необходимо покупать аппарат. Обычно, на монтаж уходит пятнадцать минут.

Вы легко сможете справиться с этим, если будете иметь все необходимые инструменты под рукой, среди них:

Монтажная пена;
Шпаклевка;
Дрель при необходимости;
Шнур для электрической проводки;
Вентилятор;
Пластиковая труба или гофра.

Достоинства электровентилятора вместо вискомуфты

Используйте электровентилятор вместо вискомуфты.

Преимущества применения электрического привода для крыльчатки охлаждения радиатора взамен вязкостной муфты:

обеспечение заданной температуры мотора вне зависимости от частоты вращения коленчатого вала;
стабильное охлаждение силового агрегата при работе на холостом ходу (без движения или при перемещении на низкой скорости);
возможно принудительное включение электрического двигателя тумблером, выведенным в салон машины;
допускается установка 2 вентиляторов (для повышения надежности конструкции и улучшения обдува радиатора).

Использование вискомуфт для колес одной оси.

Возможен и другой вариант использования муфты – для колес одной оси. При таком применении устройство устанавливается между осевым дифференциалом и полуосью. В этом случае при прохождении поворотов или пробуксовке одного из колес устройство способствует перераспределению момента между ними, обеспечивая безопасное выполнение маневра или прохождение проблемного участка.

Существуют решения, в которых на колеса одной оси ставится пара деталей. Такая конструкция позволяет отказаться и от осевого (межколесного) дифференциала. При этом использование пары вискомуфт позволяет обеспечить все режимы – как дифференциальное вращение, так и блокировку колес оси.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

https://youtube.com/watch?v=gVvIpOn1Vyc

Использование вязкостных муфт на практике

В основном данный механизм используется на полноприводных автомобилях с увеличенной проходимостью как самоблокирующийся дифференциал между осями, в качестве самостоятельного осевого дифференциала не употребляется. Изредка, вискомуфта, применяется как механизм автоматического блокирования традиционного дифференциала с шестернями: модели Thema и Dedra 2000 Turbo итальянской Lancia. Для того, чтобы синхронизировать крутящий момент двух осей, передней и задней, более простого и недорогого способа, чем применение вязкостной муфты, попросту не существует. Ввиду относительно небольшой разницы моментов, возникающих в стандартных дорожных условиях на обеих осях автомобиля, оказывается вполне достаточной точность срабатывания муфты.

Работа вязкостной муфты успешно препятствует возникновению эффекта проскальзывания колес передней оси относительно колес оси задней. Особенно часто подобное возможно при преодолении автомобилем сильно пересеченной местности.

Если говорить о современных решениях, то автомобилестроители все реже применяют вискомуфты, отдавая предпочтение более совершенным принудительно управляемым муфтам Haldex. Они значительно лучше охлаждают и взаимодействуют с системами ABS. Поэтому зная, что такое вискомуфта не стоит полагаться на нее полностью. Время идет и всему есть замена.

Типичные неисправности вискомуфты

Механизм
может прослужить долго — до 500 000 км пробега. По истечении этого срока его
приходится менять из-за износа. Выполненные из биметалла пластины могут разрушиться.

Распространенная
неисправность — утечка жидкости из корпуса. Механизм придется демонтировать и
разбирать, чтобы осуществить долив. Так как жидкость отличается высокой степенью
вязкости, для полного заполнения плоскости потребуется некоторое время. Долив
следует осуществлять без спешки.

Подшипники
тоже часто выходят из строя. Когда это происходит, в области механизма слышится
характерный шум. Для снятия подшипника используют специальный съемник. Съёмники
бывают универсальными и «заточенными» под определенный автомобиль.
После смены подшипника стоит сменить силиконовую жидкость.

Среди
типичных неисправностей — «биение» лопастей вентилятора и их
разрушение.

Вискомуфта вентилятора охлаждения: где находится и как работает

Изменение скорости вращения вентилятора производится плавно, бесступенчато, мгновенного включения и выключения вентилятора с вискомуфтой никогда не происходит

В полноприводной трансмиссии легковых транспортных средств с продольным положением двигателя стандартной вязкостной муфтой выполняются функции эрзац-дифференциала или специального блокировочного элемента, дополняющего обычный дифференциал. Тем не менее, с конструктивной точки зрения устройство представлено множеством круглых ведущих и ведомых пластинчатых элементов с выступами и отверстиями, которые располагаются внутри полностью водонепроницаемого корпуса, наполненного дилатантной жидкостью.

При отсутствии или незначительном объёме автомобильного масла внутри рабочей камеры наблюдается свободное вращение приводного диска. Только в процессе постепенного прогрева двигателя и повышения температурного режима тосола происходит нагрев биметаллической пластины и её расширение, что вызывает раскрытие впускной клапанной системы, проникновение рабочей жидкости внутрь камеры и увеличение скорости вращательных движений вентилирующей крыльчатки. При уменьшении сцепляющего коэффициента заметно увеличивается разница в частоте вращения корпуса и приводного вала вискомуфты, что замедляет работу вентиляторной крыльчатки.

Исправление неполадок своими руками

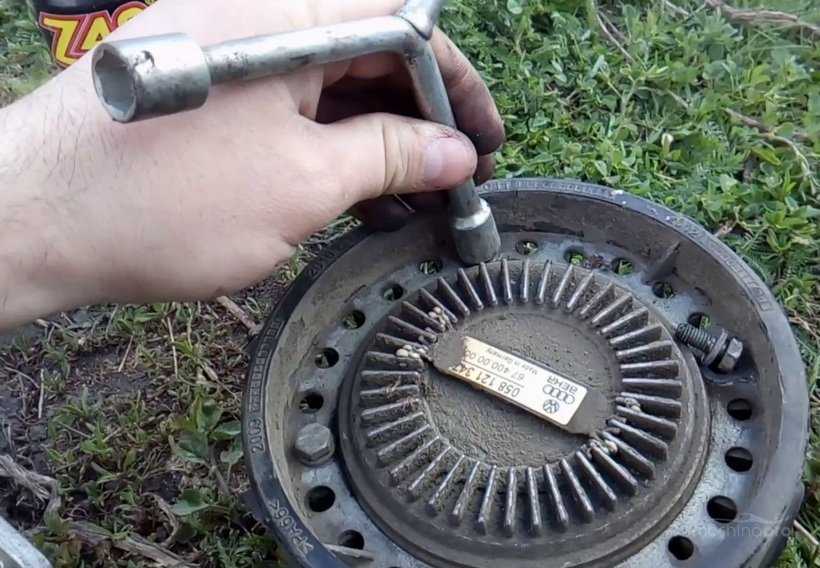

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

Демонтировать кожух вентилятора, удалив штифты и сняв распорные зажимы.
Зафиксировать приводной ремень в неподвижном положении прижатием к помповому шкиву.
Ключом на 32 отвинтить гайки, фиксирующие вентилятор на ступице помпы.
Вращательными движениями снять крыльчатку вентилятора и извлечь вискомуфту.

Если причиной некорректной работы вискомуфты является утечка из основания силиконовой жидкости, то выполняются следующие действия:

Разбирается демонтированная из водяного насоса вязкостная муфта.
Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.
