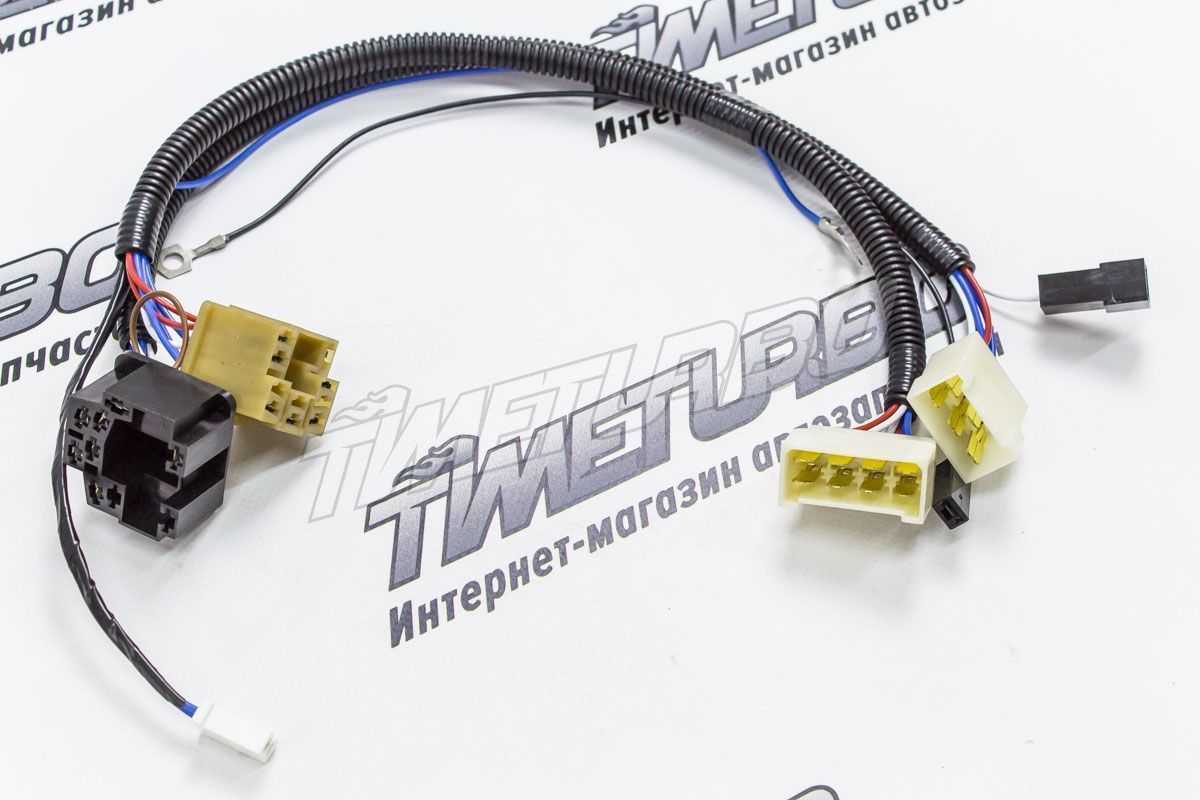

ВАЗ классика – установка подрулевых переключателей от Нивы Шевроле

Следует признать, что подрулевые переключатели на моделях классического ряда ВАЗ нельзя назвать слишком уж неудобными, однако время не стоит на месте и уже на Ниве Шевроле данный аксессуар обладает рядом явных преимуществ. Это касается, прежде всего, уменьшения количества управляющих элементов, общего улучшения конструкции (соединение через колодки типа «вертолет» значительно облегчает монтаж при поиске неисправностей). Кроме того новые переключатели имеют более элегантный внешний вид ну и, конечно же, после длительной эксплуатации родные «подрулевики» становятся крайне ненадежными.

Не включаются указатели поворотов

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности: 1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую; 2. Затем следует проверить, работают ли контакты соединений

Особое внимание рекомендуется уделять соединениям блока, переключателей, и в последнюю очередь самих указателей; 3. Посмотрите, исправны ли включатели; 4

Проверьте работоспособность реле, проведите замену их и предохранителей. В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке.

Как разобрать переключатель поворотов на ваз 2107

Под панелью приборов со стороны водителя.

. снимаем два штекера с выводов выключателя.

Ключом «на 19» отворачиваем пластмассовый буфер.

. ослабляем затяжку контргайки и выворачиваем выключатель из резьбового отверстия кронштейна.

Установив новый выключатель, регулируем свободный ход педали тормоза (см. «Тормозная система»).

Провода подсоединяем к выключателю в произвольном порядке.

Подрулевые переключатели

На автомобиле применен трехрычажный подрулевой переключатель, установленный на рулевой колонке. Переключатели указателя поворотов, света фар и режима работы очистителя и омывателя фар имеют общий корпус.

Замена подрулевых переключателей и выключателя аварийной сигнализации

Поддев отверткой, снимаем декоративную накладку.

Головкой «на 24» отворачиваем гайку крепления рулевого колеса, оставив ее на валу заподлицо.

. ударами ладоней по ободу сбиваем рулевое колесо со шлицев вала.

Если таким способом снять его не удается – поджав коленями обод, сбиваем его, нанося удары по валу через оправку из мягкого металла.

Окончательно отворачиваем гайку и снимаем рулевое колесо.

Крестообразной отверткой отворачиваем четыре винта, стягивающие с двух сторон половинки кожуха рулевой колонки.

.. .и один саморез, фиксирующий нижнюю половину на колонке.

Снимаем нижнюю накладку, разрезав пластмассовый хомут крепления к ней жгута проводов.

Снимая верхнюю половину кожуха, не потеряйте резиновое кольцо с выключателя зажигания.

Для замены выключателя аварийной сигнализации снимаем его с соединительной колодки и устанавливаем новый.

Снимаем приборную панель (см. «Снятие щитка приборов»).

Внутри приборной панели разъединяем соединительные колодки жгута подвода напряжения к подрулевым переключателям:

.шести- и двухразъемную.

Вынимаем их снизу приборной панели.

Головкой «на 8» ослабляем болт хомута крепления подрулевых переключателей.

..и снимаем их вместе со жгутами проводов с рулевой колонки, сдвинув вдоль оси вверх.

Устанавливаем новые подрулевые переключатели в последовательности, обратной снятию.

ВНИМАНИЕ! Укладывая жгуты проводов в нижний кожух, обязательно закрепляем их пластмассовым хомутом и убеждаемся, что они не касаются карданного шарнира рулевого вала

Звуковые сигналы

Звуковые сигналы включаются центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненный контакт – на корпусе подрулевых переключателей.

В настоящее время применяюся звуковые сигналы 20.3721-01. Они имеют винт для регулировки сигнала и встроенное реле (выводы монтажного блока под реле звукового сигнала закорочены перемычкой).

Сигналы неразборные – при выходе из строя подлежат замене.

Схема включения звуковых сигналов : 1 – звуковые сигналы; 2 – монтажный блок; 3 – контактная перемычка на месте установки реле РЗ; 4 – выключатель звуковых сигналов.

Регулировка и замена звукового сигнала

Чтобы отрегулировать один из сигналов, отключаем другой. Для этого.

. отсоединяем наконечник серого с черной полосой провода от вывода отключаемого сигнала.

При включенном другом сигнале, отверткой плавно вращая регулировочный винт в ту или иную сторону, добиваемся чистого и громкого звука. Если регулировкой не удается устранить хрипы – меняем звуковой сигнал.

Для замены звукового сигнала отсоединяем «минусовую» клемму аккумуляторной батареи.Отсоединяем провода от неисправного звукового сигнала.

Ключом «13» отворачиваем гайку..

. и снимаем сигнал.

Новый сигнал устанавливаем в обратной последовательности. Провода к сигналу подключаем в произвольном порядке.

Если не работает только сигнал

Для ремонта подрулевого переключателя Рено Логан выполняется разборка:

Для разделения механизма на две половины понадобится выдавить шесть защелок, установленных по периметру защитного корпуса.
Далее демонтируется ползунок включения света Renault Logan. Для этого понадобится сдвинуть его в бок и потянуть наверх.
На следующем этапе очищается ползунок и контактная часть от грязевых отложений и нагара. При этом контакт сигнала расположен на стержне, а ответная часть — пластина. Для очистки используется «Scotch-Brite», который небольшим кусочком наматывается на жало плоской отвёртки. После этого все протирается спиртом.
Процесс сборки подрулевого рычага Рено Логан осуществляется в обратном порядке. На этапе подсоединения питающей колодки рекомендуется сразу проверить функционирование режимов света и звукового сигнала.

ВАЗ 2107 как разобрать переключатель поворотов на

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «ВАЗ 2107 как разобрать переключатель поворотов на», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Я в таких случаях изготавливал новый язычёк, сверлил дыру и сажал его на саморез в тоже место. Стоимость ремонта = 0 рублей.

респект..

Совет. Ещё можно не тонким слоем смазки смазать контактный диск, а обильно так вазелином. Он токопроводящий.

Перед снятием руля лучше метки маркером поставить

Снимается заначек ВАЗ, открывается доступ к гайке рулевого вала. Головкой на 24 откручиваете и снимаете рулевое колесо в сборе. Ни каких 4 болта с задней стороны откручивать не нужно.

приору изменить тоже так да? Есть разница?

Спасибо Роман, действительно хорошее видео , все так подробно и шаг за шагом. Как вы говорите удачи вам на дорогах , Роман У меня перестал работать сигнал вот как раз и воспользуюсь вашими советами

У меня через раз работает омыватель ветрового стекла, я думаю что нужно зачистить контакты, покажы пожалуйсто как разобрать подрулевой переключатель

Очень рад что подписался на Ваш очень полезный канал. Спасибо за сэкономленные нам деньги.

Роман Огромное спасибо за очень подробные видео, которые вы делаете касаемо ремонта тех или иных узлов автомобиля Вы во истину учитель

я с вами не согласен не могу открутить эти болты на рулевом колесе их вообще не легко открутить смог открутить только один… что такое??? почему не откручиваются?? целой пригадой пытались открутить не хера

Спасибо

спасибо огромное если бы не это видео, то дальше бы без сигнала как колхозник и ездил

Спасибо огромное

когда купил семерку тоже сигнал не работал снял руль и увидел что хрени той нету которая замыкает при нажатие, поставил пружинку маленькую и все хорошо работает

шлицы лучше смазать графитом и все будет заебись сниматься

а этот переключатель ваще ремонтировать можно?у меня какой то шум треск идёт от него при повороте руля но всё работает?

а у меня автомобиль 1975 года и я столкнулся с такойже проблемой. всё снял, а фишки не 3 разные а одна на 2 контакта и 2 одинаковых на 6 контактов и вот что делать?

подскажите пожалуйста пропал дальний и ближний свет, габариты работают может быть причина в подрулевом переключателе? асе релюхи и пред в норме

Сколько не стучал — так и не выбил руль из шлицов. Какие еще способы есть для его снятия?

Снятие подрулевого трехрычажного переключателя

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимаем рулевое колесо. Из-за этого:

С помощью отвертки с плоским лезвием поднимите декоративную крышку выключателя зуммера

Головкой «24» отверните гайку крепления рулевого колеса.

Встряхните, потяните и снимите рулевое колесо.

Если руль очень плотно сидит в пазах верхнего вала, то тянем руль на себя, ударяя концом вала через выколотку из мягкого металла.

Отверткой Phillips открутите саморез, которым нижняя часть картера крепится к подрулевому переключателю

. и четыре винта, соединяющие верх и низ корпуса.

Опуская нижнюю часть корпуса, снимите аварийный выключатель

Используя отвертку в качестве рычага, отсоедините зажим провода подрулевого переключателя

Снимаем нижнюю часть кожуха

Снимите резиновое кольцо с замка зажигания.

Снимаем верхнюю часть кожуха.

Отсоедините колодки переключателей на рулевой колонке.

Головкой «8» ослабить болт зажима подрулевого переключателя.

Снимите подрулевой переключатель.

Сборку проводим в обратной последовательности

Перед установкой руля устанавливаем подвижное (отключающее) кольцо подрулевого переключателя так, чтобы выступ с отверстием (для наглядности отверстие залито белой краской) был вверху и ставим руль в положение прямой.

Renault Logan снять замена ремонт Подрулевые переключатели Рено Логан

Renault Logan > Оборудование и органы управления > Подрулевые переключатели Рено Логан

На левом комбинированном подрулевом переключателе установлены: – выключатель габаритного света; – переключатель света фар; – выключатель противотуманных фар; – выключатель заднего противотуманного фонаря; – выключатель указателей поворота; – выключатель звукового сигнала.
Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

Положения рукоятки центрального выключателя освещения: 1 — наружное освещение выключено; 2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления;
3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение. Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

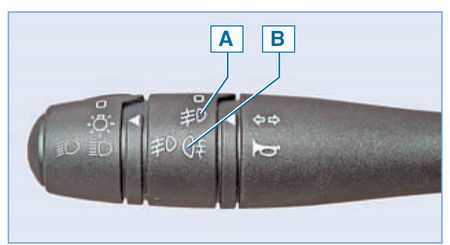

Положения рукояток при включении противотуманных фар и заднего противотуманного фонаря Для включения противотуманных фар включаем габаритный свет, установив рукоятку на конце переключателя в положение «2», и поворачиваем вторую рукоятку в положение «A».

При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор. Для включения заднего противотуманного фонаря включаем габаритный свет, установив рукоятку на конце переключателя в положение «2» и поворачиваем вторую рукоятку в положение «B», при этом горят и противотуманные фары.

При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор. Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя.

Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора (при включенном зажигании). В верхнем положении рычага включен правый указатель поворота, в нижнем — левый.

При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. После отпускания рычаг автоматически возвращается в нейтральное положение.

Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дисплее бортового компьютера.

Правый подрулевой переключатель Рено Логан (стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера)

Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений.

Режимы работы очистителя ветрового стекла сверху вниз: – очиститель выключен (исходное положение); – прерывистый режим работы очистителя; – постоянный режим работы очистителя с низкой скоростью; – постоянный режим работы очистителя с высокой скоростью.

Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается.

Для одновременной работы очистителя и омывателя ветрового стекла переводим правый подрулевой переключатель на себя и затем вниз — в один из трех режимов работы очистителя, включив таким образом омыватель и очиститель.

При эксплуатации автомобиля в зимний период щетки очистителя во время стоянки могут примерзнуть к стеклам. Включение очистителя в это время может привести к выходу из строя его электродвигателя. Перед включением очистителя следует освободить примерзшие к стеклам щетки.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Подрулевые переключатели от toyota

Потребуется: подрулевые переключатели от Toyota (в данном примере от Camry).

Схема подключения:

Пояснения автора ( niva630 ):

Делал переходник для крепления рычагов к рулевой колонке (схема ниже).
Установил два реле на повороты, так как в переключателях Toyota всё управляется одним плюсом, а в Lada 4×4 через подрулевые идёт 5 вольт на реле-прерыватель.
В переключателе Toyota не оказалось функции переключения дворников заднего стекла, пришлось подключить эту функцию на отдельную кнопку.
После проверки всё работает нормально. Убрал лишние кнопки с панели. Свет управляется с переключателя.

Подрулевой переключатель ваз 2107 распиновка

Пришло время подключения подрулевых переключателей, собственно ради чего и ставился новый руль.

Понятной схемы распиновки фишек переключателей от ВАЗ-2107 я не нашел, по этому все провода пришлось прозванивать и потихонечку подключать.

Купил необходимые реле и кнопку

В итоге получилась вот такая схема:

С остальными фишками всё просто, поворотники к поворотникам, с дворниками вообще просто (фишки идентичные, даже прозванивать не надо).

Все реле спрятаны за новым блоком предохранителей, там где стоял родной УАЗовский.

На автомобилях ВАЗ 2105, 2107 три подрулевых переключателя.

Схема: контакты (распиновка) подрулевых переключателей автомобилей ВАЗ 2105, 2107

1.К указателям поворота правого борта (колодка Х2/5 монтажного блока).

2.К выключателю аварийной сигнализации.

3.К реле-прерывателю указателей поворота и аварийной сигнализации.

4.К выключателю аварийной сигнализации.

5.К указателям поворота левого борта (колодка Х3/5 монтажного блока).

6.К выключателю аварийной сигнализации.

7.Дальний свет фар.

8.Ближний свет фар.

9. К переключателю наружного освещения (+).

10.К замку зажигания (кратковременное включение дальнего света фар).

20.На электродвигатель омывателя.

Примечания и дополнения

— Схема контактов подрулевых переключателей автомобилей ВАЗ 2105, 2107 разных годов выпуска может отличаться цветом проводов.

Еще статьи по электрооборудованию автомобилей ВАЗ 2105, 2107

Как известно, на ВАЗ 2101 с завода устанавливалась дореволюционная ручная система омывателя лобового стекла в виде помпы и грелки, на моей же копейке эта система отсутствовала вовсе. Летом еще как-то обходился без нее, осенью же ездить стало просто невозможно… Поэтому было решено установить электроомыватель, тем более от друзей мне досталась 3х рычажная гитара с семерки (правда с отломанным язычком сигнала). Припаяв язычок, я приступил к установке, на переделку у меня ушел весь день, и теперь хочу поделится опытом.

Итак, нам понадобится:

— Трехрычажный переключатель (гитара) рулевой колонки с ВАЗ 03-07

Из всего вышеперечисленного я покупал лишь моторчик омывателя, рулевую колонку и релюшки с колодками, остальное было либо у меня, либо у друзей=)

Установка бачка омывателя с насосом

В подкапотное пространство примеряем и устанавливаем с помощью саморезов крепление бачка, навешиваем бачок. Плоскогубцами вытаскиваем старые железные жиклеры (откручивать ничего не надо, просто вытаскиваем), на их место вставляем и прикручиваем новые пластмассовые (шайба должна быть снизу). Надеваем на жиклеры и на моторчик омывателя трубки из системы омывателя. Берем провод и контакт минус крепим на массу, провод с контакта «+» протягиваем в кабину.

Подключаем реле фар через реле

В подкапатном пространстве сверлим два отверстия и устанавливаем с помощью саморезов реле фар ближнего и дальнего света (2 шт.). Подключаем по этой схеме:

Установка и подключение трехрычажного переключателя рулевой колонки

Отключаем аккумулятор, сняв с него обе клеммы. При наличии заводской противоугонной системы (при выключенном зажигании блокируется руль) необходимо вставить ключ и повернуть его в положоение включенного зажигания для розблокировки руля (в противном случае не получится снять трубку руля). Снимаем кожух руля, сам руль, панель приборов. Отсоединяем 6-ти контактную колодку подрулевого переключателя, отсоединяем черный провод который идет на замок зажигания; отсоединяем белый с черными полосками провод от кнопки включателя наружного света. Откручиваем два шурупа, которым старый переключатель крепится к трубке рулевого управления и снимаем сам переключатель; Откручиваем болт, который держит трубку рулевого управления и снимаем её. Устанавливаем новую трубку (не забыв ее смазать), новый трехрычажный переключатель и ставим на место руль, но кожух пока не одеваем. Коммутацию трёхрычажного переключателя проводим по следующей таблице:

Старый 2х-рычажный переключатель имел одну колодку на 6 контактов (для подключения фар, поворотов и сигнала) + два провода были подключены отдельно (черный и белый с черными полосками), новый же 3х-рычажный переключатель имеет 3 колодки: — на 8 контактов (фары, указатели поворотов, сигнал) — те же 6 контактов, что и на старом + черный и белый с черными полосками — на 6 контактов (переключатель режимов работы стеклоочистителя, раньше эти контакты были подключены к кнопке управления дворниками) — на 2 контакта (включатель двигателя омывателя ветрового стекла)

ВАЗ классика – установка подрулевых переключателей от Нивы Шевроле

Порядок выполнения

Прежде всего, ввиду уменьшения количества функций подрулевого переключателя, необходимо приобрести трехпозиционную клавишу управления наружным освещением (переключатель режимов отныне будет управлять только дальним светом) и установить ее взамен штатной. С целью подключения новой клавиши необходимо демонтировать переднюю панель и отыскать за ней соединительную колодку левого блока переключателей. Часть разъема, идущего от блока, не трогаем, а из ответной части следует извлечь провод серо/красного цвета и удлинить его.

Далее производим подключение к клавише в соответствие с приведенной распиновкой проводов.

На следующем этапе необходимо сделать выбор: любо не «мудрствуя» лукаво просто натянуть новый блок переключателей на штатный кожух рулевой колонки (в таком случае будьте готовы привыкать к более удаленным от руля элементам управления, да и проставку между рулем и приводом отключения поворотников все равно подбирать придется) или потратить немного усилий и изготовить втулку согласно прилагаемому чертежу.

Если выбор варианта сделан, и все подготовительные операции закончены, можно снимать руль и удалять штатный блок подрулевых переключателей. При наличии переходной втулки зажимаем ее стандартным хомутом (подойдет от прежнего блока переключателей) и надеваем блок переключателей от «Нивы» (при необходимости слегка подтачиваем головку штифта).

Следующим ответственным шагом является подключение нового переключателя к проводке автомобиля и начать данную процедуру рекомендуется начать с цепи управления поворотниками, для чего предварительно отсоединяем от левого блока провода, снабжаем их «цивилизованными» клеммами и ориентируясь на схему при помощи «вертолета» выполняем соединение с переключателем.

В качестве промежуточного контроля правильности соединений можно попробовать проверить как работу поворотников, так и работоспособность дальнего сета.

Если все нормально, приступаем к цепям управления стеклоочистителей. Как и в предыдущем случае от старого блока откусываем провода управления дворниками и омывателем стекла (правый блок) и снабжаем их клеммами. Соединение проводов осуществляем при помощи «вертолета» руководствуясь схемой. Далее «вертолет» одеваем на переключатель, а сам переключатель устанавливаем в соответствующее гнездо блока.

Закончив указанные подключения, переходим к доработке руля и, прежде всего, откручиваем от него контактную площадку звукового сигнала.

Выполнив разметку, просверливаем два отверстия под контактную часть нового блока, подогнав необходимые размеры при помощи надфиля. Кроме того острым ножом примерно на 4 – 5 мм укорачиваем «юбочку» расположенную на руле со стороны контактной части. По завершении доработки не забываем подключить цепь звукового сигнала (провод серо/черного цвета).

После указанных действий приборную панель, в общем-то, можно ставить на свое место и у нас остается одна проблема – кожух в своем прежнем виде на место не встанет. В данном случае самым простым выходом из положения является обрезка кожуха с последующим сращиванием его с кожухом от Нивы (сварив пластиковые швы паяльником). Впрочем, можно попробовать установить «Нивовский» кожух целиком, правда в этом случае дополнительно понадобиться выполнить замену замка зажигания (как вариант – можно использовать от ВАЗ2109).
