Как поменять прокладку головки блока цилиндров?

Замену прокладки головки блока цилиндров следует выполнять только в мастерской, так как такой ремонт достаточно дорогой и требует достаточной квалифиции. Даже неправильная разборка ГБЦ может привести к значительным проблемам в будущем. Прокладка ГБЦ представляет собой соединение между блоком двигателя и головкой самого цилиндра. Чтобы добраться до нее необходимо демонтировать головку блока цилиндров с сопутствующими агрегатами. Выкручиваться винты головки блока цилиндров должны в правильном порядке, ну и закручивать их также нужно в определенном порядке и с точным усилием на динамометрическом ключе.

В автомастерских, как правило, на такую замену прокладки ГБЦ уходит от трех до десяти часов в зависимости от двигателя. Стоимость ремонта варьируется в зависимости от типа мотора и от поломки, примерно между 2.000 и 10.000 тыс. рублей. А иногда ремонт может стать еще дороже, если допустим потребуется шлифовка ГБЦ, которая проводится на специальном высокоточном станке.

Внимание! Обычно в этих случаях ведет алюминиевую «голову» (головку блока), поэтому друзья не стоит перегревать такие моторы. Чугунные же ГБЦ обычно страдают от трещин, что также влияет на возможный пробой прокладки блока цилиндров

Самыми дорогими ремонтами славятся V-образные, оппозитные и W-образные моторы. На замену в них прокладки тратится большее количество нормо-часов, поскольку менять требуется сразу обе прокладки ГБЦ.

Стоимость материала. Помимо прокладки головки блока и новых винтов, следует также заменить масло и охлаждающую жидкость, поскольку качество моторного масла и антифриза в целом и скорее всего из-за дефектов прокладки головки цилиндров снизилось. Если дело дошло до попадания масла в охлаждающую жидкость, то должна быть произведена также и чистка контура охлаждения.

Если пострадавший двигатель имеет ремень ГРМ, то можно посоветовать его сменить. Снятие головки блока цилиндров с двигателя и замена прокладка головки в любом случае требует демонтажа зубчатого ремня. Поэтому, если он не совсем новый, то стоит позаботиться о его замене.

Также должна быть проведена и ревизия водяного насоса, а еще в мастерской должны заодно проверить зазоры впускных и выпускных клапанов (если необходимо, то их регулируют). При необходимости должны быть заменены и маслосъемные колпачки.

На старых автомобилях рекомендуется полностью исследовать головку блока цилиндров на наличие в ней трещин. Тестирование демонтированной и очищенной головки проводится при помощи дефектоскопа и подачи под давлением антифриза в головку блока. Через все имеющиеся миниатюрные трещины жидкость будет моментально просачиваться, выдавая тем самым эти микротрещины.

В общем и в целом это в основном вся самая важная информация, которую вам нужно знать про прокладки ГБЦ. Данная поломка встречается довольно редко, но зато она может ударить очень метко. Будьте друзья внимательны используя наши советы, периодически проверяйте своего железного коня на наличие недуга. Прислушивайтесь к нему по-чаще, и тогда он будет служить вам верой и правдой долгие годы.

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Рекомендуем: Удаление царапин на бампере своими руками — способы и технология

Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем в ходе работы может образоваться трещина в блоке цилиндров двигателя.

Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Вероятные симптомы и причины

Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ

Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин

Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Как показывает практика, это один из распространенных симптомов образования именно микротрещин

Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

Методы определения

Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

на клапанных гнёздах;
на зеркалах цилиндров;
на плоскости прилегания блока и головки.

2.6.1. Снятие и установка головки блока цилиндров

2.6.1.1. 4-цилиндровые бензиновый и дизельный двигатели

ОБЩИЕ СВЕДЕНИЯ

Порядок затяжки болтов головки блока цилиндров

Метки прокладки блока цилиндров Снятие и установка головки блока цилиндров производится на холодном двигателе. Выхлопной коллектор не снимается. Головку блока цилиндров можно снять и установить, не снимая двигателя. Особенности снятия и установки головки блока цилиндров дизельного двигателя приведены в подразделе 2.6.1.2. Дефектность прокладки головки блока цилиндров можно определить по следующим признакам: — потеря мощности; — утечка охлаждающей жидкости. Белые клубы выхлопного газа при теплом двигателе; — утечка масла; — охлаждающая жидкость в моторном масле. Уровень масла не уменьшается, а увеличивается. Серый цвет моторного масла, пузырьки пены на указателе уровня масла, масло жидкое; — моторное масло в охлаждающей жидкости; — охлаждающая жидкость сильно бурлит; — нет компрессии в двух соседних цилиндрах.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Причины попадания

Если изучить устройство автомобильного двигателя, становится понятно, что охлаждающая жидкость циркулирует по так называемой рубашке, отводя лишнее тепло. Эти каналы в нормальном состоянии не сообщаются с внутренними полостями, но на стыках разных частей (особенно, где ГБЦ соединяется с самим блоком) имеются слабые места и разрывы. В этом месте устанавливается специальная прокладка, которая становится связующим звеном и не допускает утечки антифриза. Однако она нередко по мере износа прогорает и ОЖ вытекает наружу или в цилиндры, иногда в обе стороны.

Через такие повреждения прокладки хладагент и попадает в цилиндры

Нередко проблема случается из-за того, что ГБЦ имеет дефекты по плоскости, которой прижимается к блоку. Малейшее отклонение создаёт микроскопические щели, через которые под давлением выбрасывается тосол. Ну и третья причина — это трещина в каналах на блоке.

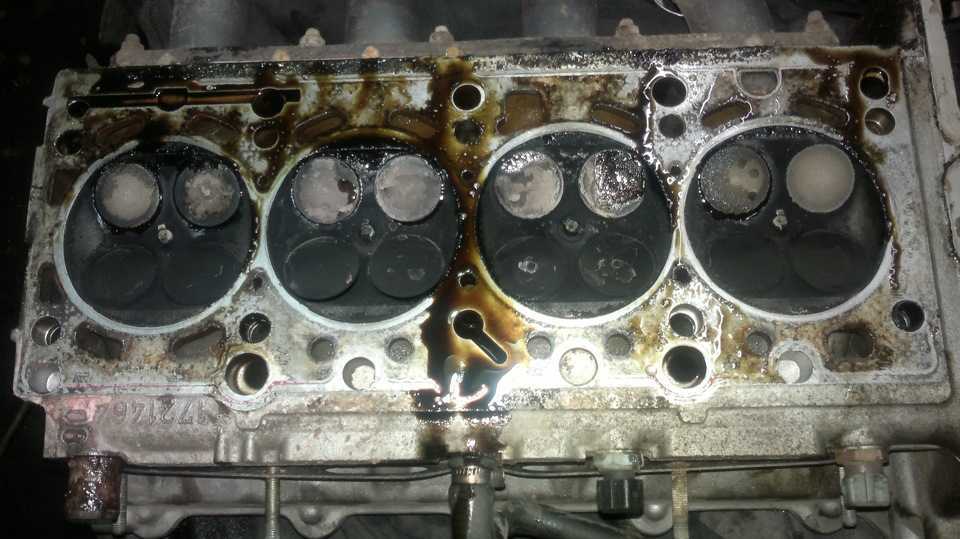

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.
Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла. Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно

Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Прокладка головки блока цилиндров: виды, выбор, замена

Виды прокладок ГБЦ

Кто особенно в первый раз снимал головку блока цилиндров с двигателя, потом идет в магазин автозапчастей за прокладкой головки, а там их несколько видов. И тут задается вопросом, какую лучше взять.

Асбестовые. Выдерживают большие температуры и обладают гибкостью.
Безасбестовые. Старая прокладка такого материала выглядит хорошо, не изменяет своего вида.
Металлические. Самые надежные, крепкие и эффективно справляются со своими задачами.

Когда менять прокладку ГБЦ

Прокладка между блоком и головкой блока цилиндров не имеет срока годности. Это не масло или деталь, которую надо менять через определенный срок. Если никаких подтеков нет, объем масла не уменьшается, объем тосола, антифриза или воды, в зависимости что залито в охлаждающую систему, не уменьшается, тогда лучше не тревожить и не разбирать ДВС просто для замены прокладки.

Но, если появились такие признаки, как:

видимые потеки в местах соединения ГБЦ и БЦ;
если изменился цвет масла (некоторые масла становятся белые, как молоко, при смешивании с охлаждающей жидкостью);
необычный рабочий такт мотора с подозрительным цветом выхлопных газов (охлаждающая жидкость попадает в цилиндры);
в бачке с тосолом, антифризом или водой появились масляные пятна.

При появлении таких признаков лучше прекратить дальнейшую эксплуатацию, так как это может привести к более дорогому ремонту, чем просто поменять прокладку ГБЦ.

Как менять прокладку головки блока цилиндров

Такую работу по ремонту авто, как замена прокладки ГБЦ своими руками можно и нужно научиться делать тем, кто любит различные технические устройства, кто любит проводить выходные в теплую погоду у себя в гараже. Чтобы заменить, особых заумных навыков не требуется, просто надо узнать последовательность замены, какие инструменты для этого потребуется, какую прокладку правильно выбрать прежде, чем купить и, как правильно поставить и собрать. Кстати, нужно ли использовать герметики при замене прокладок? Узнать подробнее о герметиках для клапанной крышке и других соединительных деталей.

Демонтировать все навесное оборудование (что мешает снятию головки). Это воздушный фильтр и т.д.
Открутить болты крепления. Здесь есть свое правило — сначала ослабить болты посередине и от середины по симметрии. Сначала, каждый болт следует отворачивать только на 1 оборот.
Соблюдение этого правила защитит от микродеформаций плоскости ГБЦ, так все болты изначально капитально затянуты, если ослабить сразу резко пару болтов с одного края, то головку может «повести», потом придет везти на шлифовку.
Снять старую ГБЦ.
Снять старую прокладку ГБЦ.
Кто не знает как выбирать прокладки, лучше пусть сразу не выкидывает старую прокладку. С ней можно съездить в автомагазин. Потому что есть разные прокладки для одних и тех же марок и моделей автомобилей. Надо проверить, отверстия каналов охлаждения соответствовали отверстиям на прокладке.
Потому что лично видел, когда однажды примерял прокладку, смотрю, а там на прокладке не вырезаны некоторые отверстия, которые должны быть в соответствии с каналами блока.
Хорошо очистить посадочную поверхность на блоке цилиндров. Если есть твердые смолы, очистить ножичком.
Установить новую прокладку на блок цилиндров.

Очистить посадочное место головки и установить ее на блок. Делать это аккуратно, не повредив прокладку.
Затягивать болты по определенной схеме. Затяжку болтов производить строго по указанной схеме, разработанной производителем двигателя конкретной машины. Момент затяжки очень важен для соединения таких деталей.

После установки и затяжки в определенном порядке, и с требуемым оптимальным моментом затяжки, монтируем снятое навесное оборудование.

Обязательно менять болты при замене прокладки?

Эту тема (по какой схеме затягивать ГБЦ) была рассмотрена в материале: как снять головку блока цилиндров на двигателе различных авто. Если коротко, то, узнать надо ли менять болты для крепления ГБЦ очень просто, достаточно измерить линейкой длину «бывших» болтов.

Узнать длину новых болтов для определенного ДВС и сравнить. Если длина стала больше, то есть болт вытянулся больше, чем на 2 мм, то болт надо менять. Если состояние резьбы и длины болта и граней для ключа в норме, то менять не обязательно.

Признаки пробития прокладки ГБЦ

Когда вы решили проверить уровень масла в вашем автомобиле, то на щупе вместо масла появилась белая пена. Такая же пена может появиться и под пробкой горловины для заливки масла. Это признаки того, что в масляную систему двигателя проникла охлаждающая жидкость. Причиной этого может быть только пробитая прокладка ГБЦ. Тут надо заметить, что в очень редких случаях такое может случиться, если появились трещины в блоке цилиндров (прокладка при этом может быть совершенно не повреждённой). В любом случае, если вами была обнаружена такая белая жидкость, то надо «бить тревогу» и, либо самому начать устранять эту проблему, либо обратиться в ближайшую автомастерскую за квалифицированной помощью.
Появляется густой белый пар из выхлопной трубы вашего автомобиля, когда двигатель работает. Иногда с капельками влаги. Это свидетельствует о том, что охлаждающая жидкость проникла в цилиндры. Косвенно на это может указывать то, что резко снизится уровень охлаждающей жидкости. Это и понятно, так как она вылетает через выхлопную трубу. Но белый дым не всегда может говорить вам о пробитой прокладке ГБЦ. Такой дым может появиться и тогда, когда вы прогреваете мотор, когда много конденсата. Или когда высокая влажность в сырую погоду. Это нормальное явление и паниковать тут не следует. Если у вас действительно пробило прокладку ГБЦ, то белый пар будет идти из выхлопной трубы постоянно и в обильном количестве.
В расширительном бачке появляются масляные пятна и масляная плёнка. Масляные образования могут появляться и в радиаторе. Если вы это заметили, то с большой долей вероятности поможет вам определить, что нарушена целостность прокладки головки блока цилиндров

В любом случае следует обратить на это внимание. Интересно, но встречаются и такие «спецы» которые умудряются промывать систему охлаждения отработанными моющими средствами

Но на таких «специалистов» не надо обращать внимание и будем считать, что к нам это не подходит.
Если в горловину вашего радиатора равномерно поступают газовые образования, напоминающие пузырьки от шампанского, то это может говорить о том, что из камеры сгорания в охлаждающую жидкость попадают выхлопные газы. Вероятнее всего, что где-то есть отверстие, через которое и поступают выхлопные газы и причиной этого может быть пробитая прокладка головки блока цилиндров. Если пузырьки появляются в процессе замены охлаждающей жидкости, то не обращайте на это внимание, но если этот процесс идёт постоянно, значит надо искать причину.
Если выхлопные газы вырываются наружу через прокладку ГБЦ, то такое явление встречается не очень часто. Заметить это можно достаточно легко, надо только присмотреться. Но забывать про это тоже не надо – ведь неизвестно, что может произойти. Более распространена ситуация, когда из-под головки блока цилиндров появляются масляные разводы. В таком случае надо попытаться затянуть болты крепления ГБЦ. Но в этом случае надо чётко следовать инструкции, а то можно сделать ещё хуже. Затягивать шпильки болтов надо в строгой последовательности и с таким усилием, который рекомендован изготовителем. В противном случае можно сорвать резьбовое соединение или сломать шпильку. Используйте для этого динамометрический ключ. Если у вас его нет в наличие, то возьмите у кого нибудь либо приобретите в магазине.
Бывают случаи, когда прокладка ГБЦ получает пробой между цилиндрами. Найти такую поломку очень сложно, так как тут будут отсутствовать любые явные признаки этого. На это будет указывать только повышенный расход топлива и понижение мощности автомобиля. Способствовать этому может много причин. Поэтому, воспользуйтесь для диагностики этой неисправности компрессометром. Если в одном из цилиндров пропала компрессия (либо в нескольких), то это напрямую может указывать на то, что пробило прокладку ГБЦ .

В заключении можно сказать о том, что если вы установили, что у вас пробило прокладку, то ни в коем случае не надо откладывать ремонт. Лучше сразу обратиться в автосервис и устранить эту проблему.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья?

Причины течи масла из-под клапанной крышки

Течь масла может происходить через маслозаливную горловину, в месте прилегания крышки клапанов к головке блока, а также в местах крепления крышки к ГБЦ болтами.

Реже потеки масла можно обнаружить на самом корпусе клапанной крышки. Это указывает на дефекты и трещины корпуса, также возможно наличие производственного брака.

Как известно, моторное масло в системе смазки двигателя подается к различным элементам и узлам ДВС под определенным давлением, которое создается благодаря работе маслонасоса.

В том случае, если течь масла замечена в области болтового соединения или смазка вытекает из горловины, тогда наиболее вероятной причиной специалисты считают повышение давления в системе смазки двигателя.
Наличие потеков масла в месте соединения крышки с головкой блока также может указывать на увеличение давления в системе. Параллельно с этим волне допускается износ прокладки или недостаточное уплотнение в области соединения крышки клапанов и головки блока цилиндров.

Отметим, что прокладка клапанной крышки является резинотехническим изделием. При этом условия работы данного уплотнителя таковы, что указанный элемент работает с учетом постоянного перепада температур (высокий нагрев и охлаждение). Вполне очевидно, что резина в подобных условиях постепенно теряет эластичность и твердеет, в структуре материала появляются трещины. В результате прокладка перестает плотно прилегать к поверхностям крышки и головки. В таком случае проблема решается заменой прокладки крышки клапанов.

Добавим, что приведенные выше утверждения распространяются и на прокладку ГБЦ. Масло из-под головки блока цилиндров также может течь в случае роста давления в системе смазки, а еще в результате возникновения дефектов прокладки головки блока

Единственное, в этом случае нужно уделить внимание состоянию привалочных плоскостей головки и самого блока цилиндров

Еще следует отметить, что следы масла и потеки смазки на двигателе также могут появляться в том случае, когда течь идет через прокладку выпускного коллектора. Бывает так, что мастера приходят к поспешному выводу о том, что течет масло из-под головки блока цилиндров, после чего сразу начинают менять прокладку ГБЦ.

При этом по внешним признакам такая утечка во многих случаях похожа на течь прокладки головки, хотя масло на самом деле вытекает через прокладку коллектора. Во время проведения диагностики этот факт нужно учитывать, рекомендуется отдельно проверять данный элемент.

Течь масла из-под клапанной крышки: высокое давление в системе смазки двигателя

Итак, если с прокладками все понятно, то протечки масла в результате высокого давления в смазочной системе требуют отдельной диагностики двигателя. Одним из основных способов на начальном этапе можно считать замер давления масла в системе смазки.

Чтобы измерить давление масла, которое создается в каналах масляной системы, необходимо заранее уточнить, какой показатель считается нормой для конкретного типа и модели ДВС. Данную информацию можно найти в технической специализированной литературе, уточнить на профильных автофорумах и т.д.

Для замеров потребуется жидкостной манометр. Далее выкручивается датчик давления масла, после чего на его место устанавливается манометр и замеряется давление масла в двигателе. Если показания манометра укажут на превышение рекомендуемого показателя, тогда течь масла из-под клапанной крышки будет являться закономерным результатом.

По каким изменениям можно судить о повреждении прокладки ГБЦ?

На масляном щупе появляется вода, в некоторых случаях с пеной. Такую же пену можно увидеть, если окрутить заливочную горловину. Это значит, что в масло течет охлаждающая жидкость.
Белый дым из глушителя, независимо от температуры двигателя. В некоторых случаях с конденсатом. Это признак попадания антифриза в цилиндры. Такое же явление может наблюдаться сразу после пуска двигателя при повышенной влажности. Это нормально и пройдет по мере прогрева.
Масло в охлаждающей жидкости. При пробое прокладки наблюдается течь масла в антифриз. Это можно заметить по изменению его цвета в расширительном бачке. Он мутнеет, а на стенках можно увидеть масляные пятна.
Газовые пузырьки в радиаторе. В результате повреждения прокладки выхлопные газы попадают в охлаждающую жидкость.
Из-под прокладки ГБЦ отмечается течь масла. В такой ситуации можно попробовать подтянуть болты крепления. Делать это стоит крайне аккуратно, чтобы не сорвать их.
Еще одним непрямым показателем пробитой прокладки является скопление выхлопных газов под капотом, в частности внутри радиатора. Газы зачастую попадают в радиатор через трещинку в ГБЦ. На работе двигателя это может не отразиться, разве что из выхлопной трубы может идти дым белого цвета.
