Стук клапанов на горячем двигателе: причины, ремонт, последствия

Строение системы

Гидрокомпенсаторы производства АвтоВАЗ

Гидрокомпенсатор – это цилиндрический поршень, который передает усилие толкателя распределительного вала. Внутренняя часть имеет плунжер, который передает усилие на клапан. Именно это обеспечивает тепловой зазор. Для того чтобы клапан открылся, поршень толкает кулачек распределительного вала, что в свою очередь через плунжер, который воздействует на клапана. Регулируется тепловой зазор маслом под давлением. Шариковый клапан не дает маслу произвести утечку.

Какие бывают стуки?

Вытягивание поршня гидрокомпенсаторов

Стучать гидрокомпенсаторы могут по-разному. Эти стуки необходимо знать, что определить верно, неисправность. Подробнее о проверке гидрокомпенсаторов мы уже писали.

Рассмотрим, все возможные варианты:

  • Стук, который появляется при запуске и потом резко пропадает. Это нормальный стук и нет причин для беспокойства. Просто, из открытого шарикового клапана вытекает остаток масла.
  • Повышенный стук, который может пропадать при повышенных оборотах. Это означает, что шариковый поршень неисправен и необходима замена гидрокомпенсаторов.
  • Горячий стук, или когда он слышен только на прогретом двигателе. Это износ непосредственно гидрокомпенсаторов.
  • Стук, который возникает при повышенных оборотах. Это связано с тем, что в системе имеется излишек масла, который при оборотах коленчатого вала образует пену. Она попадает в головку блока цилиндров и нарушает работу гидрокомпенсаторов. При этом эффекте масло не попадает в сам «гидрик» и появляется стук, который приводит к повышенному износу.

Диагностика гидрокомпенсаторов

Промер и диагностика «гидрика»

  1. Для того, чтобы проверить гидрокомпенсаторы необходимо демонтировать клапанную крышку.
  2. Далее, коленчатый вал доводится по положения, когда на компенсаторы не воздействуют кулачки.
  3. Следующим этапом становится надавливание на поршни. Если поршень исправен, то он под большим усилием подается вниз. Если поршень стопорится, то плунжер заклинило, а вот если недостаток масла, то он без проблем уйдет вниз.

Метод устранения стуков

Некоторые автолюбители пробуют их ремонтировать, но как показывает опыт, все заканчивается заменой, через несколько тысяч км пробега. Вторым фактором, который толкает автолюбителей на замену остается то, что ремонт этих деталей слишком дорогой и экономически не целесообразный.

Список моделей авто, в которых устанавливался

Атмосферный рядный четырехцилиндровый мотор 1NZ FE, работающий по классическому циклу Отто, устанавливался на модификации Toyota:

  • Corolla Fielder/Axio – универсал для России и 11 поколение седана;
  • Ractis – субкомпактвэн со стеклянной крышей;
  • Succeed – праворульный минивэн с полным/передним приводом;
  • Probox – семейный минивэн;
  • Will – молодежное авто в кузове оригинального дизайна;
  • Sienta – минивэн с раздвижными дверками;
  • Allion – седан со спортивным экстерьером;
  • Premio – седан для старшего поколения;
  • Fun Cargo – компактвэн с оригинальным экстерьером;
  • Auris – семейный хетчбэк, новое поколение Короллы;
  • Platz – классический седан;
  • Porte – субкомпактвэн с дверками разных типов отворения;
  • Raum – субкомпактвэн с АКПП;
  • Vios – седан;
  • bB – субкомпактвэн в английском стиле;
  • Yaris/Echo – седан классика.


Toyota Fun Cargo

Основные недостатки двигателей Toyota 1ZZ-FE

Данный мотор отличается выносливостью, повышенной надежностью, поломки в его устройстве случаются крайне редко.

За время эксплуатации были замечены наиболее часто встречающиеся проблемы в работе двигателей семейства Toyota 1ZZ. Некоторые из них отмечены в следующем списке:

  • повышение расхода смазочной жидкости;
  • появление стуков и непривычных шумов в работающем моторе 1ZZ;
  • плавающие обороты;
  • вибрации двигателя 1ZZ;
  • плохая устойчивость рабочих элементов силового агрегата против возможных перегревов;
  • сравнительно небольшой ресурс Toyota 1ZZ, равный 200 тысяч километров.

Замечено, что причиной повышенного потребления моторного масла здесь являются маслосъемные кольца. Народными умельцами найдено решение данной проблемы – замена на новые детали, которые произведены не в 2005 году, а немного позже. Чтобы восстановить работоспособность двигателя, достаточно поменять устаревшие маслосъемные кольца и долить моторное масло в картер Toyota 1ZZ до объема равного 4,2 литра.

Постукивания двигателя вызваны чаще всего чрезмерным растяжением цепи ГРМ. Как правило, это замечается после пройденного расстояния в 150 000 километров. Чтобы избавиться от данного дефекта, нужна замена цепи ГРМ на двигателе 1ZZ. Если с цепью все в порядке, рекомендуется обследовать приводной ремень и его натяжитель. Наименьшая вероятность стука двигателя – сбой регулировок зазоров клапанов на 1ZZ.

Чтобы устранить такой дефект в работе двигателя внутреннего сгорания, как плавающие обороты, необходимо промыть блок дроссельной заслонки, а также клапан режима холостого хода.

При возникновении вибраций двигателя следует проверить его заднюю подушку. Если дефектов не выявлено, придется привыкать к данной особенности конкретного двигателя.

Материал изготовления блока цилиндров часто деформируется вследствие работы при повышенных температурах. Если геометрия данного узла нарушена, придется заменять его на новый блок.

Как же все-таки определить стучат ли клапаны?

Автомобилистам новичкам, поначалу будет очень тяжело понять, по какой причине происходит возникновение шума. Сторонние звуки образуются в таких случаях, если поломался:

1. Ремень

2. Подшипник

3. Коленвал

4. Клапана

Клапана воспроизводят очень четкий уловимый звук, как бы постукивающий металлический возле газораспределительного механизма (ГРМ). Одной из особенностей является постоянство стука, как при слабой мощности, так и на высоких оборотах. Конечно, водителю без навыков определить полагаясь лишь на слух поломку клапанов в действительности не реально. Вы можете самостоятельно проделать диагностику:

1. Вам необходимо открыть капот, потом отверстие с заглушкой для заливания масла. Оставьте свой транспорт заведенным, и внимательно послушайте. Если вам покажется, что шум увеличивается, то это все-таки неисправен клапан.

2. Можно также установить стетоскоп, рядом с той деталью, которую вы считаете неисправной. Прибегнув к такому способу, вы сможете определить источник стороннего шума.

На остывшем моторе стучат клапана

Проводя диагностику, обратите пристальное внимание на температуру мотора. Некоторые факторы могут присутствовать независимо оттого, какие стучат клапана: на горячем или же холодном двигателе

Возникшие звуки на холодном двигателе, проявляются по следующим причинам:

1. Изношенность двигателя.

2. Сужение клапанов. При достаточно высоком уровне температуры все металлы имеют возможность расширяться. При минимальном все по-другому, они уменьшаются. Поэтому дистанция от клапана до толкателя уменьшилась, а после того, как подогрелся двигатель, достигла первоначального состояния.

Из этого следует, что интервал от клапана до толкателя не подходит соответствующей норме, а при высоком уровне температуры мотора это может остаться не выявленным.

Неисправности ГРМ двигателя автомобиля

Уход за механизмом газораспределения двигателя автомобиля состоит в проверке и регулировке зазоров в клапанном механизме, проверке и затяжке гаек стоек коромысел, выполняемых при техническом обслуживании №2. Чтобы обеспечить правильную посадку клапанов при разнообразных тепловых деформациях, предусматривается тепловой зазор. Этот зазор необходим для компенсации упругих деформаций деталей привода и позволяет избежать слишком ранней посадки клапана в седло. Во время работы двигателя нежелательно изменение теплового зазора.

В случае уменьшения теплового зазора значительно сокращается время при котором клапан находится в закрытом состоянии, в связи с чем значительно увеличивается его температура. Отсутствие зазора приводит к повышению теплового состояния выпускного клапана и приводит к обгоранию головки клапана. Уменьшение теплового зазора влияет на перекрытие клапанов и влияет на работу двигателя на холостом ходу. При работе на этом режиме, при длительном открытии клапанов существует возможность проникновения отработавших газов в цилиндры из выпускных трубопроводов. А это в свою очередь приводит к неустойчивому сгоранию рабочей смеси и неравномерной работе двигателя.

То есть при малых зазорах двигатель не развивает полной мощности, не обеспечивается герметичность цилиндров, клапаны перегреваются и подгорают.

Увеличенный тепловой зазор приводит к нарушению фаз газораспределения и увеличивается скорость посадки клапана, что увеличивает ударные нагрузки на него, соответственно увеличивая износ детали.

Зазор в клапанном механизме измеряют специальным щупом между носком коромысла и торцом стержня клапана, при закрытом положении клапанов. Регулировка зазора производится регулировочными винтами в коротком плече коромысла.

Регулировка производится на холодном двигателе. При этом отключают подачу топлива.

Величина зазоров должна соответствовать:

Впускной клапан: 0,25-0,3 мм;

Выпускной клапан: 0,35-0,4мм;

детали привода клапана нагреваются,

длина их увеличивается. В результате

происходит. Ругулировка теплового

зазора своими руками

Проверка и регулировка теплового зазора начинается с установки коленчатого вала. Необходимо провернуть коленчатый вал таким образом, пока фиксатор фиксатор на картере маховика не войдет в прорезь маховика. При этом метки на муфтах привода ТНВД должна находится вверху. Если метки находятся внизу, тогда следует поднять фиксатор и провернуть коленчатый вал на один оборот.

В данном положении коленчатого вала поршень 1го цилиндра не доходит 18 градусов до верхней мертвой точки в конце такта сжатия. После чего проворачивают коленчатый вал по ходу вращения на 60 градусов. При этом поршень 1го цилиндра будет находится в начале такта рабочего хода, а поршень 5го цилиндра в конце такта сжатия. Дальнейшая регулировка проводится попарно в цилиндрах 4 и 2,6 и 3,7 и 8, проворачивая коленчатый вал на 180 градусов.

Стук в двигателе ваз 2106 после регулировки клапанов

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Есть подозрение, что при нагреве ведет либо голову, либо постель распредвала

на холодном движке стука нет, или почти нет. На горячем клапана, наиболее близкие к центру головы начинают отчетливо «запевать».

Распред в сборе новый, рокера новые, клапана новые, направляющие тоже. Всему 1500км только. Старые шаровые опоры клапанов, старые пружины. До этого пробег около 135тысяч. 400км назад протягивал голову, снимал распредвал — нигде выработки не заметил. Только вот до протяжки никак не поддавались настройке 2 и особенно 1 клапан, а теперь сместилось на середину. Слышал мнение, что как раз по щупу можно очень точно настроить, так как рейка позволяет косвенно оценить зазор, а щуп — напрямую. И там однозначно понятно, что если зазор мал — щуп не пролезет. Если велик — то будет проходить легко. Спилил его до чуть меньше чем ширина рокера, чтобы было точнее. Направляющие исключу, так как при небольшом зажатии клапанов стук пропадает, и до протяжки эти клапана не стучали. Вообще шум говорит, о том что зазор больше чем нужно. А пропадание шума, что либо зазор стал в норму, либо меньше(что плохо). В моём случае я удивлен, что немного меньший зазор чем положенный решает проблему и стук пропадает.

По поводу старых шаровых опор. Когда стучали 1 и 2 клапана до протяжки я на них и грешил. Поменял на новые только для 1 и 2 — эффекта ноль. Поэтому и остальные шаровые опоры, думаю, можно считать нормальными, так как пробег у всех одинаковый.

Есть подозрение, что при нагреве ведет либо голову, либо постель распредвала, и от этого ведения меняются зазоры. Ведь на холодную не стучит.

Распред в сборе новый, рокера новые, клапана новые,

Источник

Инструменты и запчасти Nissan X-Trail для регулировки клапанов

Для выполнения работы используют следующий инструмент:

  • плоские щупы для измерения зазоров;
  • рожковые ключи на 22, 17 и 10 мм;
  • головка на 10, 13 и 17 мм;
  • плоская отвертка.

Микрометр, набор щупов и толкатели клапана разных размеров. Это все, что потребуется для регулировки клапанов на Ниссане с мотором QR20DE. Также предусмотрительно запасемся толкателями для регулировки. В продаже есть несколько видов, впускные и выпускные имеют отличия. Каталожные номера и размеры толкателей ГРМ QR20DE впускные:

  • 13231-1KC4A — 3,40 мм;
  • 13231-1KC3A — 3,3 мм.

Стаканы выпускные для регулировки, каталожные номера и размеры:

  • 13231-ED020 — 3,40 мм;
  • 13231-ED015 — 3,30 мм;
  • 13231-ED018 — 3,36 мм.

Также желательно заменить прокладку клапанной крышки. Номер по каталогу — 132703-Z000. Цена оригинальной прокладки порядка 300 гривен (около 10 долларов).

Интересное по теме: Nissan Armada Mountain Patrol. Лучше гор могут быть только горы

Неправильная настройка клапанов

Главной причиной стука остается увеличение зазора между рычагами и кулачками распредвала. Шум слышен из-за клацающего кулачка, который попадает на рокер. Звук от него похож на металлический цокот. Чем больше зазор – тем больше будет износ. В конечном итоге все это приведет к выведению из строя всего двигателя. Стоит понимать, что начальный зазор выставляет производителем авто. Он рассчитывается под двигатели определенной марки.

Слишком маленький зазор, также может стать причиной появления проблем — ведь клапан будет зажиматься. Со временем он вовсе перестанет закрываться. Это станет причиной перегрева двигателя и снижением компрессии. Есть вероятность выхода из строя нескольких (или даже всех) цилиндров. Чтобы всего этого не случилось, каждые 10-15 тысяч км пробега следует выполнять калибровку клапанов.

Несвоевременная регулировка клапанов двигателя Toyota Camri с двигателем 2AZ-FE.

В двигателях этой серии нет привычных всем гидро компенсаторов клапанных зазоров. В место них установлены регулировочные стаканы с четкими размерами. Сделано это для простоты и надежности конструкции. Технология вполне оправданна и хорошо себя зарекомендовала. Данную систему регулировки клапанных зазоров используют многие авто производители. Но такая система требует периодического обслуживания в виде регулировки клапанных зазоров. В среднем на тойтах такая потребность возникает после 100 — 150 тысяч километров пробега. Не своевременная регулировка клапанных зазоров в начальной стадии ничем серьезным не грозит. Но если пренебрегать ею долгое время, то это может привести к серьезным последствиям. Конечно, таких случаев бывает очень мало и случаются они в совокупности нескольких показателей — таких, как некачественное масло ,приводящее к износу всех узлов двигателя. Но все же такие случаи бывают. Один из таких случаев мы рассмотрим на примере.

Другие методы обследования работоспособности силового агрегата

Самостоятельная диагностика неисправностей двигателя позволяет определить их причину. Своевременно установив проблемный участок автомобиля своими руками, можно решить сразу две задачи. Во-первых, избежать материальных затрат на выполнение аналогичной услуги механиками специализированных мастерских. И, во-вторых, избавиться от необходимости проведения незапланированных работ по капитальному ремонту, которые также приводят к значительным финансовым потерям.

Несмотря на растущую популярность интернета и доступность проведения компьютерной диагностики автомобильного мотора, оборудование способно высокой стоимостью отпугнуть рядового обывателя, не владеющего значительным банковским счетом или прочими материальными средствами. Такие автолюбители прибегают к традиционным способам определения неполадок в силовых агрегатах, основанным на механических исследованиях:

  • визуальная диагностика бензиновых двигателей мало чем отличается от подобного процесса для дизельных агрегатов. Основным требованием, влияющим на качество конечного результата, является доскональное знание конструкции мотора, предусмотренное производителем месторасположение и внешний вид всех деталей и механизмов. Достаточно опытный водитель в состоянии приблизительно определить, какой именно элемент силовой установки является причиной сбоя в работе. Разобрав и тщательно осмотрев проблемный узел, обнаруживают неисправный фрагмент;
  • акустическое обследование заключается в определении поломки по посторонним звукам, издаваемым функционирующим двигателем. Нехарактерные для исправного агрегата шумы свидетельствуют о сбоях в работе газораспределительного механизма или о вышедших из строя деталях цилиндропоршневой группы.

К сожалению, не всегда удается сразу обнаружить причину неисправности. Для особо серьезных случаев предусмотрена комплексная диагностика двигателя, способная выявить даже скрытый внутренний дефект. Она заключается в основательном обследовании всех систем и механизмов мотора автомобиля своими руками.

Проверка зазоров в механизме приводе клапанного механизма двигателей Тойота 3-5 S-FE, 4S-F

Отсоединив отрицательный провод от аккумулятора, отведите его в сторону, исключив его случайный контакт с отрицательной клеммой аккумулятора. Отсоедините трос системы круизконтроля, канал воздушного фильтра и другие элементы, мешающие снятию крышки (крышек) головки блока. Удалите крышку(ки) головки блока. Для облегчения прокручивания коленчатого вала вывинтите свечи зажигания. Установите поршень цилиндра №1 в ВМТ на такте сжатия. Определите зазоры указанных клапанов с помощью щупа и зафиксируйте результаты измерений, которые не соответствуют техническим данным.Зазоры в приводах клапанов, измеренные на холодном двигателе должны соответствовать следующим величинам:Для двигателей 3-5 S-FE, 4S-Fi, 1-3, 4VZ-FE зазоры впускн. клапанов — 0,19 — 0,29 мм, выпускн. — 0,28 — 0,38 мм. Для двигателя 3S-GE зазоры клапанов (впускных) — 0,15-0,25 мм, выпускн. — 0,20 — 0,30 мм.Примечание: На четырехцилиндровых двигателях, когда поршень первого цилиндра находится в ВМТ такт сжатия, можно измерить зазоры выпускных клапанов 1 и 3 цилиндров и впускных клапанов 1и 2 цилиндров.На двигателях V6, когда поршень первого цилиндра расположен в ВМТ на такте сжатия, можно измерить зазоры впускных клапанов 1 и 6 цилиндров и выпускных 2 и 3 цилиндров.На 4-хцилиндровых двигателях поверните к/вал на 360 градусов и вновь совместите установочные метки. Измерьте зазоры остальных клапанов.Примечание: На четырехцилиндровых двигателях, когда поршень 4-го цилиндра расположен в ВМТ, на такте сжатия можно измерить зазоры выпускных клапанов 2 и 4 цилиндров и впускных клапанов 3 и 4 цилиндров.На двигателях типа V6 поверните коленвал на 240 градусов (2/3 оборота), совместите установочные метки и измерьте зазоры клапанов (впускных)2 и 3 цилиндров и выпускных 4 и 5.Отрегулируйте зазор в клапанном приводе. Снимите шайбу (регулировочную). Поверните к/вал так, чтобы рабочий выступ кулачка распределительного вала находился наверху. Используя специнструмент, прижмите толкатель, и поместите распорку между толкателем и распредвалом. Снимите специнструмент. Снимите шайбу (регулировочную) используя маленькую отвертку и намагниченный стержень. Расчитайте размер новой шайбы (регулировочной) следующим образом: Применив микрометр, произведите замер толщины снятой шайбы и вычислите размер новой так, чтобы зазор укладывался в пределы допустимых значений.Выберите новую шайбу (регулировочную) с толщиной как можно ближе к расчетному значению установите её в толкатель. Используя специнструмент, прижмите толкатель, и снимите распорку. Повторно измерьте зазор в приводе клапанов. Повторите процедуру для остальных клапанов, зазоры которых требуют регулировки. Установите на место свечи зажигания. крышку(ки) головки(ок) блока цилиндров (не используйте герметик, если масло при работающем двигателе будет сочиться, лучше заменить резиновые прокладки) и, высоковольтные провода, кронштейн троса акселератора, и т.п. в последовательности, обратной снятию.

На остывшем моторе стучат клапана

Проводя диагностику, обратите пристальное внимание на температуру мотора. Некоторые факторы могут присутствовать независимо оттого, какие стучат клапана: на горячем или же холодном двигателе

Возникшие звуки на холодном двигателе, проявляются по следующим причинам:

1. Изношенность двигателя.

2. Сужение клапанов. При достаточно высоком уровне температуры все металлы имеют возможность расширяться. При минимальном все по-другому, они уменьшаются. Поэтому дистанция от клапана до толкателя уменьшилась, а после того, как подогрелся двигатель, достигла первоначального состояния.

Из этого следует, что интервал от клапана до толкателя не подходит соответствующей норме, а при высоком уровне температуры мотора это может остаться не выявленным.

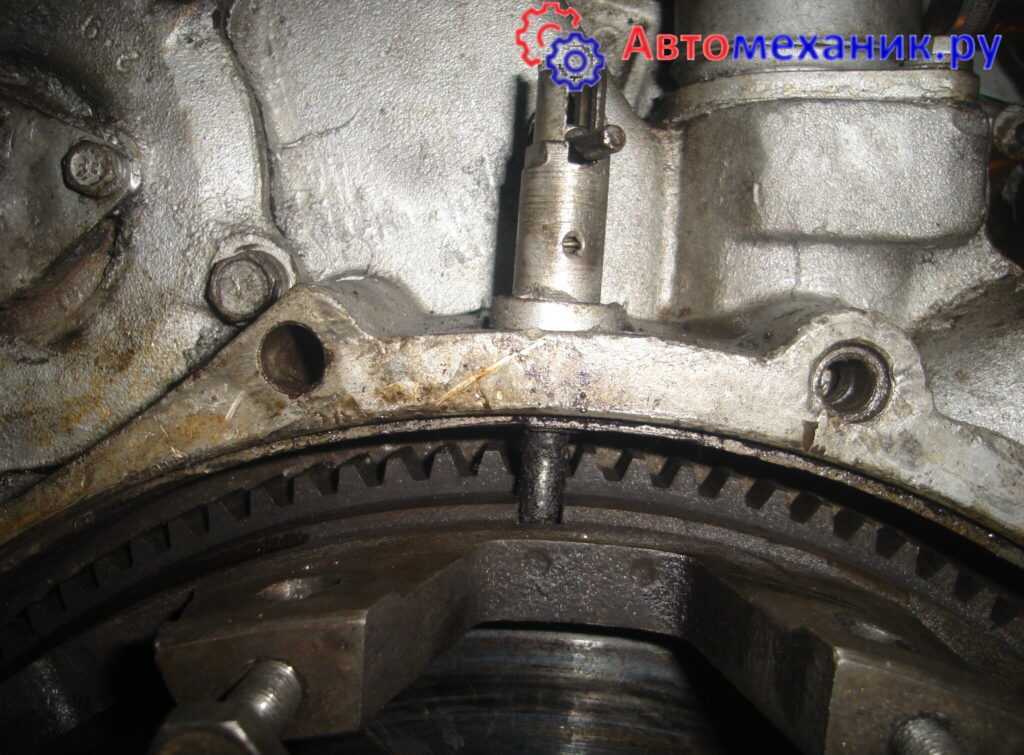

Установка ВМТ первого цилиндра в момент сжатия

Регулировку желательно проводить вдвоём с напарником, так как проворачивать коленчатый вал необходимо снизу автомобиля и желательно использовать при этом смотровую яму. В картере маховика имеется специальное окно, а на самом маховике отверстия. Если через смотровое окно вставить в эти отверстия прут соответствующего диаметра, то при его помощи маховик легко проворачивается на длину технологического окна, когда прут упрётся в одну сторону окна с другой появиться другое отверстие, и переставив в него прут мы сможем продолжить вращение маховика. Маховик необходимо  вращать по ходу вращения коленчатого вала, как он вращается при работающем двигателе. На картере маховика сверху имеется стопор. А на маховике углубление, когда стопор войдет в это углубление маховик примет положение, соответствующее положению поршня первого цилиндра  в ВМТ.

Но нам необходимо подвести поршень в ВМТ в момент сжатия топлива в первом цилиндре. Поэтому ориентируемся по метке расположенной на топливном насосе высокого давления (ТНВД). Как только метка на ТНВД установилась на момент впрыска топлива в первом цилиндре, только  тогда застопоренный маховик принимает правильное положение.

Как выявить и устранить неисправности ГРМ?

Неисправности ГРМ выявляют в зависимости от наличия различных стуков и звуков, оценивают герметичность клапанов, упругости пружин, а также измеряют давление впускного и выпускного трубопровода. Если вы слышите стуки в районе втулок клапанов, это означает, что в ГРМ заедают впускные клапана и подается обедненная смесь. Если звуки не прекращаются, а имеют постоянную шумную тенденцию, это говорит о сильном износе или даже поломке шестерен газораспределительного механизма. Двигатель можно прослушать, используя специальные устройства или даже обычную палку, приставляя к местам в разных точках двигателя. Прослушивание двигателя осуществляется при повышение оборотов. Ровный стук среднего тона говорит о износе подшипников и шеек распредвала. Резкий стук в районе коромысел говорит о увеличенных зазорах. Чтобы определить герметичность клапанов применяют компрессометром. Чтобы проверить упругость пружин используйте прибор КИ-723.

Что делать, если стучат клапана

Самый простой способ решения — подъехать к ближайшей станции сервисного обслуживания, где мастер решит возникшую проблему. Однако не всегда финансы позволяют это сделать, да и самому бывает интереснее «возиться» с машиной, набираясь с каждой разом все больше опыта.

На первый взгляд ситуация с клапанами покажется несложной задачей в плане ремонта, но это совсем не так. Одно неверное движение и стук только усилится. Именно поэтому не рекомендуется браться за дело водителю-новичку. Перед ремонтными работами обязательно прочтите инструкцию по починке именно вашего автомобиля. Обобщенный инструктаж приведен ниже.

  1. Чтобы «добраться» до клапанов, необходимо снять заглушку головки цилиндрического блока. Не забудьте слить масло.
  2. После этого поверните распределительный вал, чтобы отметка на шкиве совместилась с выступом установки.
  3. Расстояние между толкателями и клапанами определяется на ощупь.
  4. Корректируется зазор шайбой регулировки.
  5. Действия с шайбой повторяются определенное количество раз, в зависимости от конфигурации автомобиля.
  6. Собрав обратно все делали, проверьте наличие стука после манипуляций.
  7. В случае сохранения проблемы рекомендуется отвезти авто в СТО, так как самостоятельно вряд ли получится починить другие неполадки, не связанные с зазорами. Вполне возможно, что регулировка была неправильной.

Поэтапное описание регулировки

Предварительное условие регулировки – двигатель 1ZZ-FE должен быть в холодном состоянии. Объясняется этот факт просто – металл во время нагрева расширяется. Поэтому регулировочные работы, проведенные на горячем ДВС, приведут к неправильным значениям зазора на холодном (например, после запуска при прогреве).

Снятие клапанной крышки и сдвигание распредвалов

Чтобы провести регулировку клапанов на двигателе 1ZZ-FE, необходимо снять клапанную крышку и сдвинуть распределительный вал. Последовательность действий следующая:

  • откручиваются и снимаются наконечники свечей зажигания;
  • с форсунок снимаются фишки;
  • откручиваются крепежные элементы крышки, она убирается;
  • при помощи набора щупов проверяются зазоры, результаты замеров фиксируются;
  • при помощи стяжек на звездочке фиксируется цепь ГРМ;
  • откручивается натяжитель цепи;
  • в соответствии со схемой равномерно ослабляются и откручиваются болты крышек подшипников распредвала;
  • в зависимости от того, какие клапаны требуют регулировки, сдвигается один из распредвалов (или оба).

Регулировка

Стаканчики извлекаются при помощи магнита. В соответствии с произведенными расчетами каждый толкатель (из тех, что не дают нужного зазора) стачивается до требуемой формулой толщины гравером. В процессе необходимо контролировать свои действия микрометром, определяя толщину элемента. Обороты во время стачивания можно установить примерно на 15 тысяч в минуту.

В руководстве по эксплуатации автомобиля говорится о необходимости подбора нового толкателя. Такую же информацию часто преподносят в сервисах. Если регулировка клапанов уже производилась, вполне вероятно, что на авто уже стоят сточенные стаканчики. При этом зазоры клапанов 1ZZ-FE соответствуют нормам и машина демонстрирует уверенную работу без постороннего шума.

Процедура стачивания не приводит к ослаблению металла толкателей и последующей усиленной выработке. Владельцы авто с мотором 1ZZ-FE, проводившие подобный эксперимент с самостоятельной регулировкой и стачиванием стаканчиков, утверждают, что соответствующие норме показатели сохранялись на протяжении почти 100 тысяч км последующего пробега.

Сборка

После регулировки сборка осуществляется в обратном порядке. Предварительно нужно лишь отмыть сточенные толкатели от абразива, смазать их и поставить на место. Далее необходимо:

  • вернуть на место сдвинутый распредвал (или оба);
  • равномерно затянуть болты крепления;
  • закрутить равномерно и в соответствии со схемой болты крышек подшипников (на самих деталях стрелки должны указывать на переднюю часть ДВС);
  • взвести натяжитель цепи и установить его на место (для этого нужно нажать на храповик, утопить полностью плунжер и зацепить крюк за штифт)
  • установить натяжитель в рабочее положение (для этого нужно провернуть коленвал против часовой стрелки до щелчка, затем провернуть его по часовой стрелке до момента, когда натяжитель станет давить на плунжир);
  • срезать стяжки;
  • проверить зазоры, произвести замер компрессии (при желании);
  • вернуть крышку на место;
  • воткнуть в форсунки фишки, вернуть на свечи наконечники;
  • завести автомобиль.


Установка натяжителя цепи Если все сделано правильно, двигатель 1ZZ-FE станет работать ровнее, уйдет характерный металлический стук. При желании регулировку клапанов совмещают с заменой маслосъемных колпачков.

Проверка и регулировка тепловых зазоров клапанов на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.

На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.

Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

— Проверяем и регулируем зазор у 8-го и 6-го клапанов

Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).

При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.

Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».

Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.

— Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов

Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.

— Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов

Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.

— Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов

Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.

Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107

Примечания и дополнения

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается. Опять же это приводит к падению мощности и приемистости двигателя, повышению расхода топлива, неравномерной его работе на холостом ходу.

Еще статьи по двигателям автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Источник

Проверка и регулировка зазоров клапанов Toyota Camry

Общие сведенияЗазоры выпускных клапанов первого и третьего цилиндров и зазоры впускных клапанов первого и второго цилиндров (четырехцилиндровый двигатель)

Зазоры клапанов (шестицилиндровый двигатель)

1. Правая головка, выпускные клапаны

2. Правая головка, впускные клапаны

3. Левая головка, впускные клапаны

4. Левая головка, выпускные клапаны

Зазоры клапанов 4-цилиндрового двигателя (оставшиеся)

IN– Впускные клапаны

EX– Выпускные клапаны

Зазоры клапанов 6-цилиндрового двигателя (оставшиеся)

IN– Впускные клапаны

EX– Выпускные клапаны

Зазоры клапанов 6-цилиндрового двигателя (оставшиеся) – 2

IN– Впускные клапаны

EX– Выпускные клапаны

Видео про «Проверка и регулировка зазоров клапанов» для Toyota Camry

Toyota Camry (Тойота Кемри) 2.4 регулировка клапанов

3S-FE. Засухаривание, герметичность клапанов. Как выставить распредвалы по меткам. Зазоры. (Toyota)

https://youtube.com/watch?v=Ul3dkuZBRiU

Регулировка клапанов на 5A FE

Чистим клапан ХХ

Для чистки клапана холостого хода 3S-FE понадобятся кисть и обыкновенный «карбклинер» (жидкость для очистки карбюратора). Основным загрязнением клапана является нагар (налет) на внутренней его части. Можно замочить клапан на несколько часов в очистительной жидкости.

После процедуры вращение клапана должно быть очень легким и беспрепятственным. Заодно стоит очистить и механизм дроссельной заслонки: разбирать его не стоит. Смочив жидкостью для очистки необходимо аккуратно очистить узел ветошью или зубной щеткой. Сборка осуществляется в обратном порядке. Перед прикручиванием на место на электромагнит стоит нанести тонкий слой герметика.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
