Однодисковое сухое сцепление

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
по режиму включения – постоянно замкнутые и непостоянно замкнутые;
по числу ведомых дисков – одно-, двух-, или многодисковые;
по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
по числу потоков передач крутящего момента – одно-, или двухпоточные.

При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа.
Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии.
Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.

Неисправности и что делать

Ремонт сцепления КамАЗа можно отсрочить, если регулярно проводить техническое обслуживание машины.

Нагрузка, дорожное покрытие, водительские навыки влияют на интенсивность разрушительных процессов:

износ управляющего привода;
стирание соприкасающихся площадок;
изменение герметичности устройств.

Для выявления неисправностей перед настройкой привода сцепления диагностируют автомобильный фрикцион:

Осматривают привод на герметичность, определяют степень разрушения педальных пружин и вилочного рычага.
Доводят расстояние свободного перемещения толкателя цилиндра и рычага оси вилки до рекомендуемых параметров.
Подмазывают шарики цанги выключения, вилочного вала сцепления.
Определяют уровень жидкости в емкости основного цилиндра, доводят количество до нормы.
Закручивают болты пневматического усилительного устройства.
Меняют раз в год жидкость в контуре гидравлического привода.

Неисправности сцепления устраняют по мере выработки накладок ведущих дисков.

Если буксует

Если механизм включается не полностью, машина медленно разгоняется или при подъеме на трассе теряет мощность, слышится горелый резиновый запах, то существует объяснение неполадок:

отсутствует просвет между подшипником, давящим на корзинные лепестки, и кольцом упора;
между взаимодействующими поверхностями просочилось масло;
фрикционные прокладки пришли в негодность;
прижимные пружины потеряли амортизационные качества или сломаны.

Если иногда пропадает

Сцепление включается не полностью, передачи переключаются со скрежетом, рычаг поддается с усилием — такому состоянию механизма есть причины:

увеличился просвет межу выжимным подпятником и кольцом упора;
ведущие диски покоробились, или пришли в негодность прокладки;
в гидравлику попал воздух, или в системе наблюдаются протечки.
стал большим свободный ход акселератора;
на валу заедает педаль сцепления.

Если сцепление пропало, то регулируют величину свободного перемещения педали, а испорченный диск меняют на работоспособный элемент. Изношенную изоляцию от трения убирают, устанавливают качественные прокладки. Снимают детали с зазубринами и шероховатостями, обрабатывают их шлифовкой и зачищают. Все трущиеся части промасливают или обрабатывают графитом, нанося тонким слоем.

Что делать, если начались проблемы со сцеплением

В ходе эксплуатации авто важно прислушиваться к работе его узлов и механизмов. Выявление проблем и неисправностей на ранней стадии поможет избежать более серьезных поломок с дорогостоящим ремонтом.. Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей

Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей. Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Есть у ремонта сцепления и такой недостаток, как высокая стоимость. Особенно большие расходы в этом случае предстоят владельцам иномарок.

Тем не менее мы хотим привести ряд полезных рекомендаций по решению проблем со сцеплением. Достаточно часто причиной отказа этого механизма является неисправность ведомого диска. Чтобы выполнить ремонт, нужно снять ведомый диск и визуально проверить его на наличие повреждений.

Случается, что передачи КПП не включаются после длительного простоя автомобиля. К такой проблеме приводит «прикисание» ведомого и нажимного дисков или ведомого диска к маховику. При этой неисправности нужно несколько раз выжать педаль сцепления, после чего сделать попытку включения передачи. Если проблема не устранилась, можно попробовать еще один способ. При заглушенном двигателе необходимо выжать педаль, затянуть стояночный тормоз и сделать попытку запуска мотора. Если и после такой процедуры сцепление не заработает, нужно обращаться к специалистам автосервиса.

Привод механизма автомобильного сцепления может быть механическим или гидравлическим. Система может не полностью выключаться из-за недостаточного уровня рабочей жидкости в расширительном бачке или из-за неправильной регулировки привода. Водитель должен периодически проверять уровень жидкости в системе и при необходимости осуществлять ее долив до нужного уровня.

Постоянное снижение уровня тормозной жидкости в расширительном бачке сцепления указывает на наличие проблем с герметичностью элементов гидропривода или на неисправность рабочего цилиндра (РЦС). Кроме того, поломка может быть обусловлена завоздушиванием системы гидропривода. В этом случае нужно удалить из системы воздух путем ее прокачки.

При возможности стоит осмотреть РЦС на наличие потеков, заехав машиной на эстакаду. Такая диагностика особенно полезна в зимнее время, если вы давно не меняли жидкость в системе гидропривода сцепления автомобиля. Тормозная жидкость отличается гигроскопичностью (способностью набирать влагу), поэтому, если ее долго не менять, при сильном морозе она может подмерзать. Специалисты рекомендуют менять жидкости в приводе сцепления и в тормозной системе каждые три года.

Сцепление может включаться не полностью из-за недостаточной амплитуды хода педали. Чтобы устранить эту проблему, нужно отрегулировать свободный ход педали сцепления. При попадании моторного масла накладки диск сцепления будет проскальзывать. Чтобы устранить пробуксовку механизма, вызванную замасливанием или износом фрикционных накладок ведомого диска, нужно будет заменить или промыть изношенные детали

Замасленные накладки очищают растворителями, но при этом важно устранить причину течи масла.

Решить проблему с неполным выключением сцепления можно путем проведения следующих мероприятий:

регулировки настроек привода сцепления;
очистки и смазки шлицев;
установки нового или регулировки старого ведомого шкива;
установки новых фрикционных накладок.

Как было отмечено выше, устранение неисправностей сцепления требует специальных знаний, навыков и профессионального оборудования. Чтобы гарантированно решить все проблемы с работой этого механизма, следует обратиться к специалистам автосервиса.

Как провести самостоятельную диагностику неполадок

В ходе активной эксплуатации авто его сцепление постоянно работает в разных режимах, а следовательно, проблемы с этим механизмом быстро проявляются и приводят к изменениям характера движения автомобиля.

Рассматривая различные неисправности автомобильного сцепления, можно выделить две основные группы проблем с этим механизмом. В первую входят неисправности, проявляющиеся при выключении сцепления, а во вторую — сложности с его включением. Чтобы устранить причины проблем со сцеплением, прежде всего следует определить, к какой группе относится проявившаяся неисправность.

Стоит отметить, что выявить нарушения в работе рассматриваемого механизма в большинстве случаев может даже неопытный водитель. Так, чтобы диагностировать неполное выключение сцепления, нужно попытаться включить первую передачу на небольших оборотах двигателя с полностью выжатой педалью. Если при этом не появляются посторонние звуки или вибрации, а передача включается легко, то в этой группе неисправностей сцепление вашего авто не имеет каких-либо проблем.

О наличии неисправностей из группы неполного включения механизма сцепления может свидетельствовать потеря мощности во время движения авто (особенно на подъемах), постоянный специфический запах «подгоревших» накладок диска сцепления, а также повышение оборотов мотора без увеличения скорости движения авто при нажатии на педаль газа.

Чтобы точнее диагностировать проблему неполного включения сцепления, можно провести простой эксперимент. Предварительно необходимо прогреть мотор и по возможности проехать на авто около 15 минут (это нужно, чтобы прогрелась и коробка передач). После этого нужно остановить машину, установить нейтральную передачу и затянуть стояночный тормоз или выжать педаль тормоза. Затем, нажимая на акселератор, надо держать обороты мотора на показателе 1500, выжать сцепление и включить первую передачу, плавно отпуская педаль сцепления. Если после мотор не заглох (или заглох через некоторое время), значит, присутствует проблема с включением сцеплением и автомобиль нуждается в ремонте.

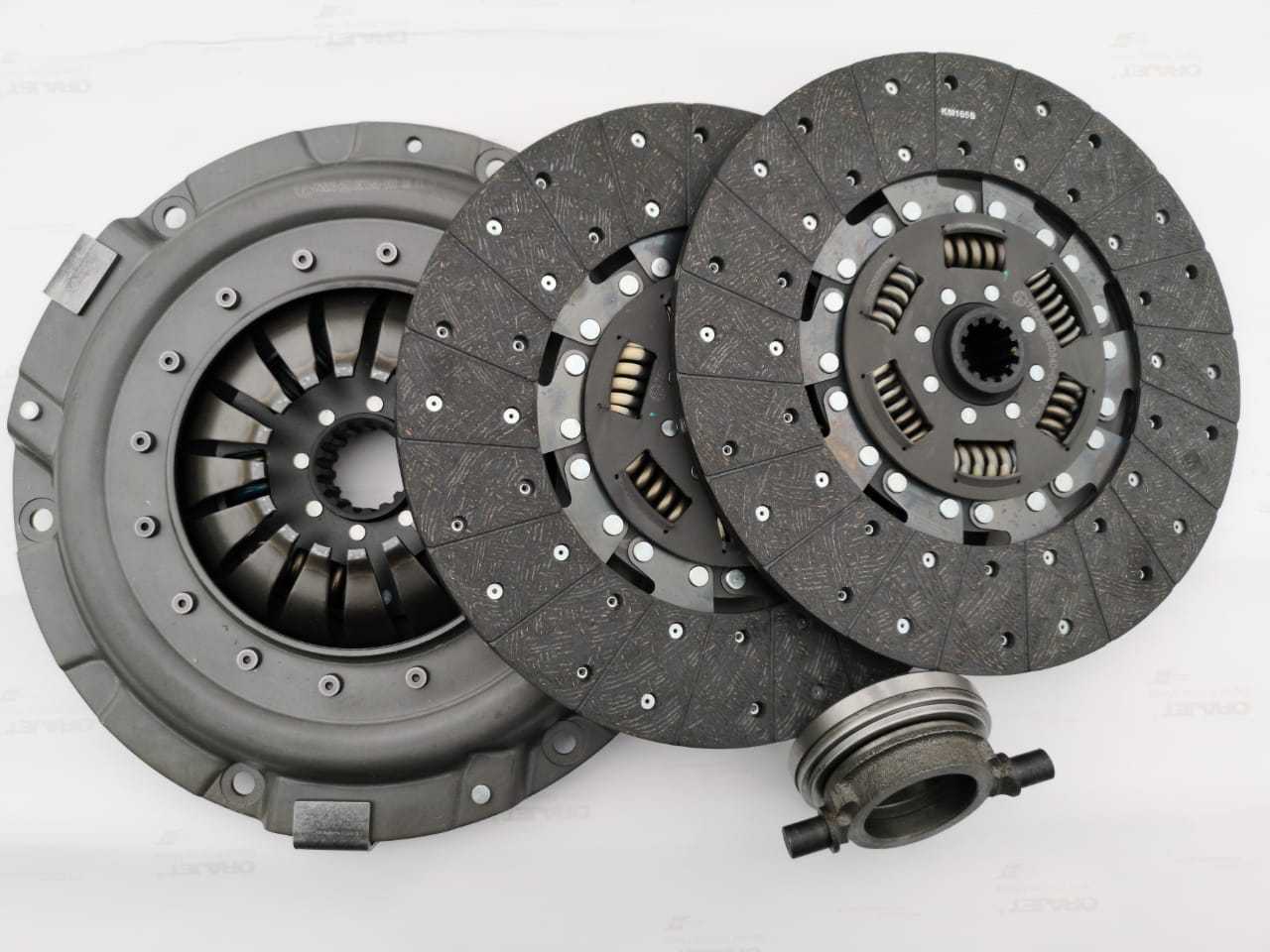

Двухдисковое сцепление

Двухдисковые сцепления не следует путать с двойными сцеплениями, которые используются на тракторах и имеют два независимых приводных вала (вал привода ходовой части и вал отбора мощности).
Как уже упоминалось ранее, способность сцепления к передаче крутящего момента можно ощутимо улучшить за счет увеличения количества поверхностей трения при сохранении диаметра дисков сцепления.
Поэтому двухдисковые сцепления имеют два ведомых диска, соединенных с одним первичным валом коробки передач.

Двухдисковое сцепление легкового автомобиля

Двухдисковые сцепления используются в конструкции легковых, спортивных и гоночных автомобилей, если они должны передавать очень высокий крутящий момент, однако конструктивное пространство сильно ограничено и высокий момент инерции масс нежелателен.
Как показано на примере Porsche 928 (рис. 21 «Устройство двухдискового сцепления легкового автомобиля на примере Porsche 928«), в двухдисковом сцеплении передаваемый сцеплением крутящий момент удваивается, так как оно имеет четыре поверхности трения.

Два ведомых диска (2) отделены друг от друга промежуточным диском (3), на котором расположен также зубчатый венец (4) привода стартера. Ведущий диск (1) по конструкции аналогичен диафрагменному сцеплению с обратным выжимом.

Двухдисковое сцепление грузового автомобиля

Двухдисковые сцепления для грузовых автомобилей могут иметь диаметр до 380 мм. Применяются как сцепление с витыми нажимными пружинами, так и диафрагменное сцепление. Оба варианта способны передавать от двигателя на трансмиссию крутящий момент до 2000 Н-м.
Двухдисковое сцепление модели GF-2 с витыми нажимными пружинами производства F&S (рис. 22 «Стандартное двухдисковое сцепление с витыми нажимными пружинами модели GF2 для тяжелых транспортных средств промышленного назначения«) давно завоевало прочные позиции в качестве стандартного оборудования для тяжелых транспортных средств промышленного назначения.

При монтаже нажимного диска сцепления GF-2 следует обязательно помнить о том, что рычаги отжимного приспособления могут биться о кожух. Отжимное приспособление способно надлежащим образом выполнить отведение нажимного диска только при равномерном износе фрикционных накладок обоих ведомых дисков.

Вариант с обратным выжимом (рис. 23 «Двухдисковое диафрагменное сцепление с обратным выжимом модели GMFZ для грузовых автомобилей«) обеспечивает передачу высоких крутящих моментов при относительно небольшом диаметре дисков в сочетании с небольшой конструктивной высотой сцепления в сборе. Помимо минимальных конструктивных размеров, он обладает также всеми известными преимуществами диафрагменного сцепления.

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Пример HTML-страницы

Назначение и устройство сцепления

регулировка сцепления газель бизнес двигатель 4216 Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

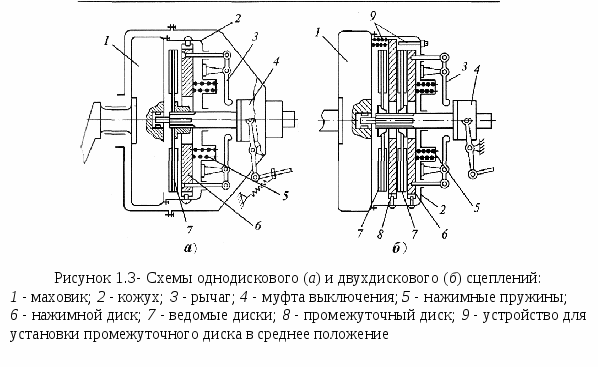

Устройство сцепления автомобиля

Схема гидравлического привода выключения сцепления и механизма сцепления:

коленчатый вал;
маховик;
ведомый диск;
нажимной диск;
кожух сцепления;
нажимные пружины;
отжимные рычаги;
нажимной подшипник;
вилка выключения сцепления;
рабочий цилиндр;
трубопровод;
главный цилиндр;
педаль сцепления;
картер сцепления;
шестерня первичного вала;
картер коробки передач;
первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

педали,
главного цилиндра,
рабочего цилиндра,
вилки выключения сцепления,
нажимного подшипника,
трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

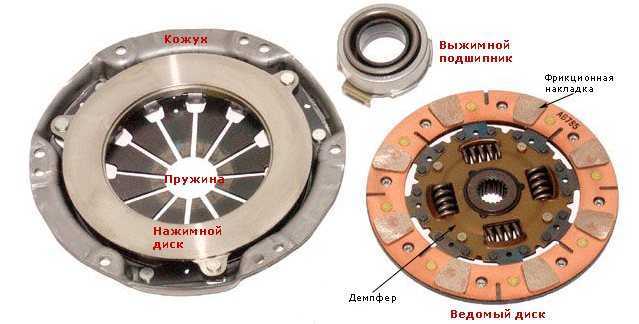

Детали механизма сцепления

Механизм сцепления состоит из:

картера и кожуха,
ведущего диска (которым является маховик коленчатого вала двигателя),
нажимного диска с пружинами,
ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Проверка и регулировка свободного хода педали сцепления

При возникновении этих признаков следует вначале проверить состояние привода, а после замерить свободный ход. Проверить нужно точки соединения педали сцепления с тросом, тягой или штифтом поршня главного цилиндра гидропривода, а затем соединение тяги, торса или штифта рабочего цилиндра с вилкой выжимного подшипника.

Видео: регулировка сцепления .самый легкий способ ваз 2110.2111.2112

Проверка свободного хода производится обычной линейкой. Один край ее упирают в пол, а второй подставляют к педали. Затем слегка нажимают на педаль, производя выборку всех зазоров от педали к рычагам корзины. При этом педаль двигается без особого сопротивления. Когда все зазоры выбраны, движению педали будет препятствовать пружины корзины, у движения педали появится сопротивление. Именно этот ход до начала сопротивления и нужно замерить, составлять он должен 30-35 мм.

Если свободный ход больше или меньше, производится регулировка. У всех авто, с разными приводами сцепления регулировка производится в одном месте – точке соединения привода с вилкой подшипника. Для этого на штифте троса, тяги или рабочего цилиндра имеется резьба с двумя гайками. Этим штифтом привод заходит в вилку и закрепляется гайками.

Поэтому регулировка свободного хода производится изменением длины входа штифта в отверстие вилки. Достаточно послабить контргайку и второй гайкой изменить длину входа штифта путем накручивания или откручивания гайки. При большом свободном ходе гайка накручивается на штифт, а при малом – откручивается. После производится еще один замер длины свободного хода, и если он соответствует норме, регулировочная гайка зажимается контргайкой. Если зазор не соответствует, нужно далее производить регулировку.

После регулировки нужно проверить работоспособность сцепления. Если оно продолжает неисправно работать, возможен выход из строя одного из элементов сцепления и потребуется его замена.

Сцепление является одной из важнейших частей трансмиссии автомобиля. Благодаря ему удается на некоторое время рассоединить связь коленчатого вала двигателя от первичного вала КПП для регулировки передачи крутящего момента. Педаль сцепления – основное связующее звено между водителем и трансмиссией.

Журнал Автомобилисты

К сожалению использование силового агрегата (ДВС) и коробки передач невозможно без использования сцепления. Так или иначе, автомобиль не сможет адекватно реагировать на управление водителем, например, при старте машины, или что хуже, во время остановки.

Как работает сцепление

Давайте рассмотрим, как работает сцепление. На сегодняшний день получило широкое распространение сухое однодисковое, включенное постоянно сцепление. То есть, получается, что когда автомобиль находится на стоянке, или во время постоянной езды (с определенной постоянной скоростью), то сцепление по умолчанию всегда включено и работает как связь между коробкой перемены передач (механической или автоматической) и маховиком двигателя. Получается, что принцип работы сцепления состоит в постоянном соединении маховика силового агрегата и КПП, а при необходимости – их разъединении.

Продолжим отвечать на вопрос как работает сцепление. Посмотрим, что же происходит во время полного выжима педали привода сцепления. Когда происходит нажатие на педаль сцепления водителем, то через привод, усилие передается на выжимной подшипник, таким образом, передается усилие на специальные выжимные пружины. И вся рабочая поверхность сцепления отжимается от диска корзины сцепления. Благодаря высвобождению диска, на первичный вал КПП останавливает вращение, в то время как силовой агрегат продолжает свою работу.

В заключение отвечая на вопрос – как работает сцепление следует рассказать, что же происходит, во время того как педаль не нажата. Когда сцепление находится в рабочих положениях, в шлицевую муфту поступает первичный вал. Под воздействием выжимных пружин на прижимном диске корзины сцепления происходит полное соприкосновение, при котором маховик прижимается к диску сцепления. Благодаря этому крутящий момент, который создается на двигателе, полностью передается с помощью диска сцепления на коробку перемены передач.

Маховик;
Накладок самого диска сцепления.
Прижимных поверхностей корзины сцепления

Принцип работы сцепления, которое постоянно выключено, прямо противоположно описанному выше. Однако такой вид сцепления не получил широкого распространения, и поэтому мы не будем останавливаться на более детальном рассмотрении этого вопроса.

Принцип действия сцепления сводится к тому, что в определенные моменты оно не работает, при этом, постоянно сцепление включено и работает вместе с маховиком и кпп.

Принцип работы двухдискового сцепления

Принцип действия сцепления различных типов сходно, как и их устройство. Однако, функционируют они по-разному. Давайте рассмотрим, как работает двухдисковое сцепление.

В первую очередь следует обратить внимание, на то, что двухдисковое сцепление всегда используется на сильно нагруженном механически транспорте. То есть, когда идет большая нагрузка на силовой агрегат автомобиля и нужна более сильная связь между двигателем и сцеплением

Такими транспортными средствами могут быть:

Бронетанковая техника;
Грузовые автомобили;
Тяжелые мотоциклы;
Спорткары.

Работает двухдисковое сцепление следующим образом: с помощью выжимного подшипника возникает усилие, которое передается на выжимные рычаги, которые оттягивают нажимной диск. Затем, нажимной диск отключается от первого ведомого диска, и происходит отжим пружин. Эти пружины отсоединяют промежуточный ведущий диск, и тот, в свою очередь отходит от второго – фрикционного диска.

Устройство и основные компоненты

Многодисковая фрикционная муфта конструктивно представляет собой пакет из стальных и фрикционных дисков, которые чередуются между собой. Их количество напрямую зависит от того, какой крутящий момент необходимо передавать между валами.

Принцип работы многодисковой муфты

Итак, в муфте присутствует два вида дисков – стальные и фрикционные. В чем же их различие? Все дело в том, что второй вид дисков имеет специальное покрытие, называемое «фрикционным». Оно изготовлено из материалов, которые имеют повышенный коэффициент трения: керамика, углеродные композиты, кевларовые нити и проч.

Чаще всего фрикционные диски – это стальные диски с фрикционным слоем. Однако, их основой не всегда выступает сталь, иногда эти части муфты изготавливают из прочной пластмассы. Диски крепятся к ступице ведущего вала.

Обычные стальные диски без фрикционных покрытий фиксируются в барабане, связанном с ведомым валом.

Также в конструкцию муфты входят поршень и возвратная пружина. Под действием давления жидкости поршень давит на пакет дисков, за счет чего и возникает сила трения между ними, а также передается крутящий момент. После того, как давление сбрасывается, пружина возвращает поршень обратно, и муфта выключается.

Различают два типа многодисковой муфты: сухая и мокрая. Второй тип устройств частично заполнен маслом. Смазочный материал необходим для:

более эффективного отвода тепла;
смазывания деталей муфты.

Мокрая многодисковая муфта имеет один недочет – у нее отмечается низкий коэффициент трения. Данный недостаток производители компенсируют с помощью увеличения давления на диски, а также благодаря использованию новейших фрикционных материалов.

Устройство и принцип работы двойного сцепления

Двойное сцепление применяется в основном на автомобилях, оснащенных роботизированной коробкой передач. Этот гибрид механики с автоматом сочетает в себе все достоинства обеих трансмиссий: хорошую динамику, экономичность, комфорт и плавность переключения передач. Из статьи узнаем, чем отличается двойное сцепление от обычного, а также познакомимся с его разновидностями, преимуществами и недостатками.

Двойное сцепление и принцип его работы

Изначально двойное сцепление создавалась для гоночных автомобилей, оснащенных механической трансмиссией. Механическая КПП не позволяла быстро набирать нужную скорость из-за возникающих при переключении передач потерь, которые образуются за счет разрыва потока мощности, идущего от двигателя к ведущим колесам. Применение двойного сцепления практически полностью избавило автолюбителей от данного недостатка. Скорость переключения передачи составляет всего восемь миллисекунд.

Общий вид двойного сцепления

Преселективная коробка передач (другое название — КПП с двойным сцеплением), по сути, представляет собой комбинацию двух коробок в одном корпусе. При уже включенной текущей передаче преселективная коробка обеспечивает выбор следующей передачи за счет поочередного действия двух фрикционных муфт сцепления.

Управление преселективной коробкой осуществляется за счет электроники, а переключение скоростей происходит плавно и своевременно. Пока одно сцепление работает, второе находится в режиме ожидания и начнет выполнять свои функции сразу же после поступления соответствующей команды блока управления.

https://www..com/watch?v=wMnRfzSAb7U

Устройство и принцип работы сухого двойного сцепления

Сухое двухдисковое сцепление применяется в коробках с нечетным количеством передач (например, DSG 7) и состоит из:

ведущего диска;
двухмассового маховика;
двух сухих дисков сцепления;
двух нажимных дисков;
двух диафрагменных пружин;
двух выжимных подшипников;
двух рычагов включения сцепления.

Сухое двойное сцепление

Принцип работы преселективной сухой коробки заключается в передаче крутящего момента от двигателя к трансмиссии за счет сухого трения, образующегося в результате взаимодействия ведущего и ведомого дисков сцепления.

Преимущество сухого сцепления перед мокрым заключается в том, что оно не требует большого количества масла. Также сухое сцепление более эффективно расходует мощность двигателя, предназначенную для привода масляного насоса. Недостатком сухого сцепления является его более быстрое изнашивание по сравнению с мокрым. Это происходит за счет того, что каждое из сцеплений попеременно находится во включенном состоянии. Также повышенный износ объясняется не только конструкцией и принципом работы устройства, но и особенностями вождения автомобиля.

Устройство и принцип работы мокрого двойного сцепления

Схема работы КПП с мокрым двойным сцеплением

Мокрое многодисковое сцепление применяется в трансмиссиях с четным количеством передач (DSG 6) и требует обязательного наличия гидронасоса и масляного резервуара, в котором находятся диски. Помимо этого в состав мокрого сцепления входят также:

два пакета фрикционных дисков;
четыре ступицы;
поршни и пружины.

Многодисковое сцепление функционирует в масле. Передача крутящего момента с двигателя на КПП осуществляется в результате сжатия ведомых и ведущих дисков. Главным минусом мокрого сцепления является сложность его конструкции и высокая стоимость обслуживания и ремонта. Да и масла для мокрого сцепления требуется значительно больше.

С другой стороны, многодисковое сцепление лучше охлаждается, может использоваться для передачи большего крутящего момента и обладает более высокой надежностью.

Внешний вид и функции

Функция зеленый: задействован; красный: отключен. Эти зазоры являются , но при надлежащей связи только в миллиметровом диапазоне.

Узел, состоящий из прижимного диска (белый; цвета см. Рисунок) и тарельчатой пружины (красный), неподвижно соединен с маховиком (бирюзовый). Диск сцепления (зеленый) с фрикционными накладками (оранжевый) с возможностью скольжения прикреплен к валу шестерни с помощью зубцов (темно-зеленый).

Выжимной рычаг (серый) воздействует на упорный подшипник (синий) и нажимает на тарельчатую пружину в направлении маховика . В результате прижимная пластина перемещается в направлении трансмиссии системой рычагов. Диск сцепления разгружен и не передает вращательное движение на вал-шестерню. Если на рычаг выключения не действует сила, упорный подшипник не оказывает никакого давления на тарельчатую пружину. Пружина диафрагмы прижимает нажимной диск к диску сцепления и прижимает его к маховику. Соединение фрикционного установлено, зубчатый вал вращается на полной скорости двигателя.

Когда спусковой рычаг нажат только наполовину (например, при запуске), тарельчатая пружина может передавать только часть своего усилия на прижимную пластину. В результате диск сцепления не будет зажат должным образом и будет постоянно проскальзывать. Говорят о шлифовании. Передаваемая сила и скорость зависят от частоты вращения двигателя, положения рычага разблокировки и коэффициента трения фрикционных накладок.

Вместо перечисленных здесь дисковых пружин в прошлом также использовались краевые пружинные муфты. На диске сцепления радиально распределены несколько рычагов со спиральными пружинами. Он работает как тарельчатая пружина. Недостатки муфты с краевой пружиной по сравнению с муфтой с диафрагменной пружиной:

больше движущихся частей
поэтому дороже и тяжелее
более высокий дисбаланс или концентричность сложнее
чувствителен на высоких скоростях
В отличие от тарельчатой пружины, рабочая сила не уменьшается при дальнейшем перемещении рычага разблокировки.
отдельные части могут шуметь (дребезжать, дребезжать)

Диски сцепления часто комплектуются гасителями крутильных колебаний или пружинами крутильных колебаний. Если двухмассовый маховик не установлен, эти винтовые пружины, которые тангенциально прикреплены к промежуточным слоям и допускают ограниченное радиальное вращение, глушат шум (дребезжание) и вибрации шестерен. Между покрытиями и несущей пластиной видны упругие, иногда слегка гофрированные промежуточные слои. На них приклепываются передние накладки. Они позволяют фрикционным накладкам равномерно прилегать к сцеплению при включенном сцеплении и, таким образом, обеспечивают плавный пуск.

Подшипник упорный — радиальный подшипник — состоит из трех частей. Первый исправлен; он прикреплен к рычагу разблокировки с помощью зажима. Второй может вращаться независимо от первого и давит на вращающуюся тарельчатую пружину. Третья часть состоит из направляющей втулки (или осевого подшипника), который гарантирует, что он функционирует вполне на валу редуктора.
