Не работает стартер на ваз 2115 инжектор

Почему стартер щёлкает, но не крутит на ВАЗ-2114

Стартер автомобиля среднего класса предназначен вращать коленчатый вал, обеспечивая запуск двигателя. Механизм является двигателем постоянного тока с питанием от аккумулятора. Считается неотъемлемым узлом запуска автомобиля.

На видео ниже ситуация когда стартер щёлкает, но не крутится:

Как работает стартер (его функции)

Типовая конструкция стартера

Функция агрегата заключается в заборе электрической энергии от АКБ, увеличивая мощность электродвигателя посредством четырех коллекторных щёток. Подача тока осуществляется замыканием зажигания от поворота ключа. Якорь стартера многократно увеличивает мощность проходящего через него напряжения. Электромагнитный включатель с получением тока мгновенно сцепляет шестерни с венцом маховика.

Виды стартеров

Новый редукторный стартер

Различают стартеры с редуктором и без, каждый из которых имеет преимущества и недостатки.

Стартер щёлкает, но не крутит — основные причины и диагностика

Потребляемая сила тока составляет:

  • не более 375A при номинальной мощности;
  • до 700A в заторможенном состоянии;
  • до 80A на холостом.

Существует 4 основных базовых неисправностей. Рассмотрим каждую более подробно.

Не работает якорь

Сильный износ якоря стартера

Свидетельством тому служат полностью разряженный аккумулятор (АКБ), окисленные выводные наконечники проводов, их слабое крепление к клеммам.

Замыкание обмотки реле

Замыкание обмотки реле. Не исключен обрыв или замыкание его на массу. В этом случае стартер не будет крутить и щёлкать. Если необходимо срочно ехать, включите зажигание и замкните стартер напрямую.

Замок зажигания с ключом в ВАЗ-2114

Не замыкаются контакты выключателя замка.

Неисправность элементов включения

Включая стартер, якорь не движется, а тяговое устройство бездействует. В этом случае симптомы:

  1. Срабатывает и отключается тяговое реле при запуске механизма.
  2. Якорь вращается, но маховое колесо неподвижно.
  3. Шум внутри корпуса при вращении якоря.

Устранение неисправностей

Диагностика, очистка и смазка стартера

Исходя из причин неисправностей, устранение их кроется в следующем:

  • Зарядка или замена АКБ
  • Очистка клемм, наконечников проводов, смазка их вазелином.
  • Замена: тягового узла, контакта выключателя зажигания, якоря.
  • Зачистка: контактов реле или замена коллектора, щеток.
  • Проверка соединений проводов от аккумулятора до стартера.
  • Замена муфты, если необходимо, крепление самого узла, контактов клемм.
  • Замена обгонной муфты или венца маховика, рычага привода, если произошла поломка.

Появлению шума могут способствовать разрушение якорных подшипников, износ шестерен редуктора, зубьев венца.

Могут иметь место механический износ зубьев шестерен привода, маховика, обгонной муфты. Придется снимать агрегат, менять шестерни, а возможно венец.

Замена опорных втулок стартера (изготавливаются из цветных металлов), часто решает многие проблемы.

Отдельные элементы стартера

Перечень расходных запчастей : включает бендикс, корпус механизма, коллектор, щетки, тяговое реле (если есть замыкание обмотки).

Кстати, с поворотом ключа, обычно, слышится щелчок, исходящий при замыкании контактов тягового реле. Однако могут появиться многократные щелчки без запуска стартера. В этом случае причина кроется в подгорании контактов тягового механизма.

Советы

Только правильная эксплуатация автомобиля продлит стартеру срок службы:

  • При исправности всех других узлов, деталей механизма, удерживайте ключ зажигания не более 15 секунд.
  • Не спешите включать зажигание ранее, чем через 30 секунд, чтобы бензонасос накачал топливо и создал необходимое давление.
  • Устанавливайте стартер на место без перекосов, надёжно закрепляйте.

Учитывайте летнее активное испарение электролита из банок АКБ, своевременно доводя его до требуемой плотности.

Выводы

Ваз-2114 относится к разряду машин неприхотливых в обслуживании, надежных в эксплуатации, адаптированных к дорожным условиям РФ. Удачная городская машина с малым расходом бензина, низкой стоимостью расходных запчастей, большим объёмом багажника. Отзывы владельцев авто более положительные.

Максимум на что «может попасть» владелец в ситуации когда стартер не заводит автомобиль — новый стартер. Стоит он не дороже 2000 рублей, меняется в любом сервисе, а если есть яма, то своими руками за 45 минут.

Другое реле

С тем, где на ВАЗ-2114 находится реле стартера и как его заменить, мы разобрались. Но в системе запуска двигателя есть еще одна деталь с аналогичным названием. Да-да, она также называется «реле стартера». Только дополнительное. И функция у него совсем другая. Дополнительное реле стартера служит для обеспечения безопасности всего пускового механизма. Без него щетки и обмотки якоря горели бы чуть ли не при каждом запуске.

Вы опять спросите, где на ВАЗ-2114 находится реле стартера. На первых моделях «четырнадцатых» оно располагалось в подкапотном пространстве вверху на перегородке, разделяющей моторный отсек и салон. На новых ВАЗ-2114 его там нет. И некоторые «специалисты» с пеной у рта доказывают, что на автомобилях семейства «Самара»-2 оно вообще не предусмотрено.

На самом деле дополнительное реле есть, вот только расположено оно под рулевой колонкой. Достаточно снять нижнюю часть пластикового кожуха, и вы сразу увидите его. Это обычное четырехконтактное реле с маркировкой 98.3777-10, защищающее цепь стартера. При возникновении проблем с запуском силового агрегата не поленитесь проверить и его.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Конструкция

Черный цвет способен поглощать, а также излучать тепло. Движения процесса зависят от температурной разницы внешней среды и компрессора. В ситуациях, когда мотор нагревается, происходит выделение тепла. Для ускорения процесса охлаждения иногда используется вентилятор, благодаря которому тепло быстрее уходит в окружающее пространство.

Пускозащитный элемент, как правило, имеет:

  • фазу на 220 В и фазу заземления (при двух входах);
  • пусковую и рабочую обмотку асинхронного двигателя, а также фазу земля (при трех входах);

Облегчить процесс подключения холодильника для потребителя помогают цвета, в которые окрашены провода

Однако, даже при очевидных условиях, ремонт холодильника и его составляющих рекомендуется делать осторожно. Чтобы определить землю компрессора, можно снять небольшой слой краски с корпуса, что даст возможность проверить все контакты

Несмотря на простоту такого метода, его лучше оставить на случай, если другие варианты исключены.

Там, где на ВАЗ-2114 стартер устанавливается, находится еще несколько элементов – воздушный фильтр, термостат, и прочее. Поэтому, чтобы получить свободный доступ ко всем узлам системы запуска, придется некоторые детали снять. Конструкция стартера состоит из таких компонентов:

  1. Задняя крышка.
  2. Бронзовые втулки.
  3. Меднографитовые щетки.
  4. Якорь с обмоткой (ротор).
  5. Статор с обмотками.
  6. Бендикс – обгонная муфта, вилка и шестерня.
  7. В редукторных стартерах имеется планетарный механизм.
  8. Передняя крышка.
  9. Втягивающее реле.

Проводим диагностику стартера

Чтобы снять стартер и провести его осмотр на наличие неисправностей в домашних условиях, можно воспользоваться пошаговым алгоритмом:

Шаг 1: поставить ВАЗ-2114 на ремонтную яму.

Шаг 2: снять защиту автодвигателя.

Шаг 3: открыть крышку капота.

Шаг 4: снять аккумуляторную клемму «-».

Шаг 5: отсоединить колодку проводов.

Шаг 6: снять защиту картера.

Шаг 7: отвинтить гайку крепления для снятия проводов с тягового реле.

Шаг 8: снизу машины также следует отвинтить два крепления стартера.

Шаг 9: снять последнее верхнее крепление.

Шаг 10: извлечь стартер (это делают снизу машины).

После извлечения данной детали ВАЗ-2114 производится ее визуальный осмотр на наличие внешних повреждений и неисправностей. Если все в полном порядке, то следует снятую деталь разобрать поэлементно и провести тщательный осмотр каждого элемента:

  • выкрутить удерживающую гайку;
  • освободить от провода втягивающее реле;
  • выкрутить болты крепления этого реле и с задней крышки;
  • извлечь стопорное кольцо, которое находится на задней части ротора;
  • выкрутить гайки со шпилек и болты крепления проводов от обмоток к щеткодержателю;
  • снять щеточный узел;
  • изъять штифт, с помощью которого крепиться вилка бендикса;
  • отдельно демонтировать ротор и статор;
  • с ротора снять стопорное кольцо.

После всех описанных операций можно приступать к осмотру обгонной муфты и редуктора, а именно шестерней, которые входят в их состав. Сразу же стоит осмотреть и другие элементы стартера, которые влияют на функционирование транспортного средства в целом. К неустранимым поломкам основных элементов данной детали специалисты относят:

  • выход из строя ротора;
  • выход из строя статора;
  • разрушение обмоток ротора и/или статора;
  • разбитая втулка.

Замок зажигания

Далее следует понять, как проверить замок зажигания. Этот узел напрямую связан с запуском двигателя. Отсутствие электрической цепи между втягивающим реле и замком зажигания – распространенная причина неисправности.
Помимо внешнего осмотра замка на предмет повреждений можно осмотреть состояние проводки внутри корпуса устройства. Замер сопротивления при помощи омметра также позволит точно определить исправность детали. Если через замок не удается включить даже первое положение (включение зажигания), то запуск стартера напрямую также не удастся. В такой ситуации следует разобраться с проводкой устройства и при необходимости полностью заменить деталь.

Ваз 2114 долго заводится на холодную. Машинка долго заводится на холодную и когда постоит

Почему плохо заводится ВАЗ 2114 инжектор 8 клапанов

Почему-то кажется, что многих водителей этой модели, заинтересует вопрос, почему плохо заводится ВАЗ 2114 инжектор 8 клапанов. Найти причину такого явления не так-то просто, как может показаться на первый раз. Это связано с определёнными сложностями поиска неисправностей в этой модели, так как инжекторные системы имеют отличия от карбюраторных систем. Алгоритм определения возможных проблем будет выстраиваться по-другому, подстраиваясь под конструктивные особенности машины.

Почему плохо заводится ВАЗ 2114 инжектор 8 клапанов, постараемся рассмотреть в этой работе. В небольшой статье нельзя рассмотреть абсолютно все возможные проблемы, есть такие, которые можно выявить только с помощью диагностического оборудования. Но, всё же постараемся разобрать как можно больше таких ситуаций, чтобы помочь всем владельцам ВАЗ 2114 определиться, что предпринять в подобной ситуации.

Почему может плохо заводиться двигатель?

Искать виновника в такой ситуации можно по нескольким направлениям. Среди них наиболее важными являются такие проблемы:

  • Неисправности в зажигание автомобиля ВАЗ 2114
  • Отсутствует давление в топливной рампе 8-кл двигателя ВАЗ
  • Подсос воздуха во впускной коллектор ВАЗ
  • Смещены метки ремня ГРМ

Диагностика двигателя по свечам зажигания

Разберем первый вариант, почему ваз 2114 плохо заводится. Для этого выкрутите свечи и посмотрите на их цвет. Если на свечах черный сухой нагар, можно говорить о том, что двигатель долгое время работает на богатой смеси которая закидывает свечи черным нагаром.

Почему появляется черный нагар на свечах инжекторного автомобиля:

  • Неисправность датчика массового расхода воздуха
  • Вышел из строя первый датчик кислорода
  • Неисправен регулятор давления топлива
  • Неисправность топливных форсунок

Белый нагар на свечах зажигания инжекторного автомобиля появляется из-за бедной смеси, причины появления:

  • Все тоже самое что и при черном нагаре
  • Неисправность топливного насоса или забитый топливный фильтр(проверить сеточку и фильтр тонкой очистки)
  • Подсос воздуха через патрубок ДМРВ, место где крепится регулятор ХХ стыки коллектора.

Проверка искры свечи зажигания

Отсутствие искры на 1 одной свече 8 кл двигателя ваз не повлияет на запуск двигателя, это будет заметно при работе на холостом ходу, троение и прыгающие обороты. Но если неисправен модуль зажигания ваз 2114, то искры пропадает в двух цилиндрах 1-4 или 2-3. Для проверки искры свечи зажигания вынимаем предохранитель бензонасоса, выкручиваем одну свечу или берем запасную, поочередно снимает высоковольтные провода, надеваем на свечу потом кладем это все дело на массу(в данном случае клапанная крышка) и просим друга прокрутить стартером двигатель, так проверяем каждую свечу. Если отсутствует искра на одной свече, скорее всего дефект в ВВ проводах, если в двух или всех свечах можно со с огромной вероятностью сказать что проблема в модуле зажигания или проводке до него.

Не правильно выставлены метки ГРМ на ВАЗ

Еще одной причиной почему не заводится Ваз 2114, может стать несоответствие меток газораспределительного механизма(ГРМ). Причиной несоответствия меток может стать слабая натяжка ремня ГРМ, срезанные зубья, кривые руки механика на СТО.

Расхождение более чем в два зуба будет заметно сказываться на работе двигателя четырнадцатой. При небольшом отклонение двигатель начинает заводится чуть хуже, не держит холостой ход, глохнет при переходе на нейтральную передачу. Если отклонение превышает 4-5 зубцов меняется звук работы двигателя, становится слышно вырывающийся под давлением воздух через не вовремя открытые клапана, тяга заметно пропадает, завести двигатель крайне проблематично.

  • Для проверки нам понадобится ключ на «10», с помощью него откручиваем три болта крепления кожуха ГРМ.
  • Далее ставим автомобиль на 5 передачу и толкаем его до тех пор пока метка на шкиве распредвала и задней крышке не совпадут, также провернуть шкив можно ключом на «17»
  • Снимаем защитную пробку с картера сцепления и смотрим совпадает ли риска на маховике с меткой, если нет то нужно ослабить натяжной ролик и выставить ремень по меткам.

Проверка датчика коленвала ваз 2114

Пожалуй это единственный датчик без которого автомобиль ваз вообще не сможет завестись. Если при прокрутке двигателя стартером при исправном зажигание и топливоподаче, не происходит схватывания, воспламенения топлива значит дело в ДПКВ. Стоимость датчика не превышает 300 рублей, лучше его заменить. Однако есть способ проверки: проверка датчика коленвала видео

Если после проделанных операций определить поломку не удалось, напишите пожалуйста в комментарии Вашу проблему с удовольствием отвечу на Ваш вопрос!

Иные неисправности

Есть и другие виды поломок, которые могут произойти с системой пуска силовой установки ВАЗ-2114, и каждая из них имеет свои признаки:

  1. Если стартер крутит даже после отключения его на замке, чаще всего виной является заклинивание якоря реле во втянутом положении. В таком случае остановить стартер можно только путем отключения АКБ от бортовой сети (снятием одной из клемм). Устраняется все путем переборки реле или его заменой;
  2. Если стартер самовольно включается в работу, вероятно, что крышка реле повреждена. В результате пружина якоря, которая его удерживает в отжатом положении, теряет упор и сам якорь может самовольно перемещаться внутри реле, периодически замыкая контакты. Путем замены втягивающего можно устранить такую неисправность;
  3. Стартер включается в работу, но маховик не раскручивает, при этом слышен треск. Причин у этой неисправности две. Первая – послабились болты крепления стартера поэтому последний отошел и перекосился. В результате шестерня не может войти в зацепление, но при этом она крутится и контактирует с маховиком (отсюда и треск). Вторая – зубья шестерни выкрошились или стерлись, в результате нет зацепления. Для устранения сначала следует проверить затяжку болтов, если она в норме, то нужно снимать узел и осматривать состояние шестеренки;
  4. Стартер включается, но маховик не крутит, и сторонних звуков нет. Это указывает на то, что шестерня не доходит до маховика. Чтобы понять по какой причине это произошло, придется тоже снимать стартер и проводить осмотр.

Читайте по теме: Как проверить стартер автомобиля, полезные советы.

Как видно, чаще всего проблемы возникают не с самим электродвигателем, а с его дополнительными элементами – реле и бендиксом.

Возникнуть неисправности могут и из-за других элементов, включенных в цепь – замок, предохранители, а также от состояния мест соединения проводки.. Посмотрите видео почему не крутит стартер на ВАЗ 2114.

Внутренние причины, почему стартер может выйти из строя

Редкая неисправность стартера на ВАЗ – прогорания якоря. В этом случае обмотка обрывается из-за превышения по току. Ремонту такая поломка не поддается – остается только полная замена якоря или стартера целиком.

К механическим поломкам может относится:

  • стесывание зубьев;
  • износ муфты;
  • износ зубчатого венца маховика.

Во всех случаях присутствует одинаковый симптом: резкий металлический треск при работе. Зубья проскакивают, образовавшаяся стружка застревает и создает характерный звук.

Механические поломки не поддаются ремонту, т.к. восстановление зубьев произвести невозможно. Причина неисправности, как правило, кроется в неправильной эксплуатации автомобиля, например, в езде на стартере.

Также характерная черта: при повороте ключа, ВАЗ издает характерные щелчки реле, т.е. электрическая часть в полном порядке.

Нередко встречаются проблемы с щетками. Если реле щелкает, но стартер не крутит, это может говорить об износе.

Щетки – это графитовые столбики, которые передают напряжение от статора ротору. Внутри появляется электромагнитный контур, создающий то самое вращение. Со временем они стираются, от чего ток перестают передвигаться. Т.к. щетки – это расходник, их достаточно просто заменить на новые.

Не крутит стартер ВАЗ 2114, причины и неисправности

Конечно перед снятием стартера нужно выяснить может дело совсем и не в нем, а для этого нужно хоть немного знать какие у него бывают неисправности.

Основные неисправности стартера ВАЗ 2114

  1. Неисправен бендикс (обгонная муфта).
  2. Замкнула обмотка статора или якоря.
  3. Неисправно втягивающее реле.
  4. Износ или зависание щеток.
  5. Износ втулок.

Все эти неисправности относятся к стартеру, но бывают и другие причины при которых не крутит стартер это окисление или плохой контакт на клеммах аккумуляторной батареи или вообще полный ее разряд, обрыв проводов питания которые подходят к стартеру, а возможно неисправен и замок зажигания или его контактная группа.

Такие причины как окисление клемм аккумулятора легко устраняются самостоятельно, для этого их надо всего-навсего почистить и смазать техническим вазелином или литолом, что у вас имеется в наличии, а разряженный АКБ разумеется зарядить.

Если причина возникла в контактной группе, можно попробовать зачистить контакты, но если это не помогло, то скорее всего она подлежит замене, а возможно придется и полностью заменить замок зажигания.

Неисправности, которые связаны непосредственно со стартером без его снятия устранить будет невозможно, поэтому этот момент рассмотри более подробно.

не заводится ваз 2114 инжектор ключ поворачиваю стартер крутит пытается схватить происходит взрыв и все заново

взрыв в каком эквиваленте? от машины что-нить осталось хоть?))))

Свечи, провода,

Ваз 2114 не заводится, последовательность действий:
1) С самого начала не нужно никуда лезть, нужно сесть за водительское сидение и посмотреть на панель приборов. При включении зажигания на ней загораются индикаторы? Если не горит не один индикатор, то либо аккумулятор посажен полностью, либо сгорел предохранитель в цепи питания панели приборов.
2) При включении зажигания на панели должны гореть три индикатора: аварийного давления масла, заряда аккумуляторной батареи, «check engine» — от управляющего микропроцессора. Если индикатор «check engine» не горит, нужно проверить предохранитель и реле на питание микропроцессора.
Контроллер Ваз 2114
Контроллер Ваз 2114
«check engine» говорит о том, что микропроцессор запитан и готов к работе. Сразу надо сказать, что у управляющего микропроцессора есть много имен: ЭБУ, контроллер, микроконтроллер, мозги. Находится микропроцессор слева от пассажирского сидения под бардачком. Там же находится планка с тремя реле и предохранителями. Первое реле — на микропроцессор, второе — включение вентилятора системы охлаждения, третье — включение бензонасоса. Пока нас интерисует первый предохранитель, через который питается микропроцессор инжектора. При включении зажигания должны щелкать первое и третье реле: запитывается микропроцессор и бензонасос.
Реле контроллера и бензонасоса Ваз 2114
Реле контроллера и бензонасоса Ваз 2114
Пока не добьетесь загорания индикатора «check engine» не нужно дальше ничего искать. С негорящим индикатором двигатель Ваз 2114 не заведется.
3) Если с индикацией на панели приборов все в порядке, проверяем следующее: при включении зажигания в районе заднего сидения должна быть слышна работа бензонасоса. Если звуков нет, проверяем предохранитель и реле на бензонасос как описано в пункте 2. Если предохранитель и реле исправны, необходимо снять заднее сидение и проверить наличие напряжения на разъеме бензонасоса.
4) Далее пробуем прокручивать двигатель стартером, если стартер не может провернуть коленвал двигателя, проверяем следующее:
— На стартер надеты и зажаты все разъемы.
— Слушаем щелкает ли втягивающее реле при попытке прокрутить двигатель. Если втягивающее не щелкает, значит либо на него не поступает напряжение при повороте ключа зажигания, либо оно вышло из строя.
Крайне редко бывает, что стартер исправен, но он не может провернуть двигателя, так как поршень уперся в клапана из-за порванного ремня ГРМ, но это все проверяется далее.
5) Если на панели горят нужные индикаторы, качает бензонасос, стартер крутит двигатель, то переходим к самым основным и активным действиям по поиску неисправности: для начала проверяем искру. Для этого выкручиваем свечу зажигания, надеваем на нее высоковольтный провод, прислоняем к массе и крутим стартером. Эту операцию нежно выполнять вдвоем. Проверяем наличие искры на всех четырех цилиндрах. Возможны следующие варианты:
5а) Искра есть на всех цилиндрах. Все хорошо, переходим к пункту 6.
5б) Искра есть на 1 и 4 цилиндрах, на 2 и 3 нету. Либо наоборот искра есть на 2 и 3 цилиндрах, на 1 и 4 нету. В таком случае скорее всего нужна замена модуля зажигания, так как в нем вышла из строя одна из катушек. Модуль зажигания Ваз 2114 имеет две катушки зажигания. Одна работает на 1 и 4 цилиндр, вторая — на 2 и 3. В редких случаях замена модуля зажигания не помогает, в таком случае необходима перепайка транзисторных
ключей в микропроцессоре.
5в) Искры нет ни на одном цилиндре:
— Наиболее частой причиной этого является отказ ДПКВ Ваз 2114 (датчика положения коленчатого вала). Не обязательно датчик выходит из строя. В его разъеме могут отойти провода.
— Зубчатое колесо на которое отрабатывает ДПКВ. Оно соединяется шпилькой с колесом генератора. Если шпилька выскочила, то зубчатое колесо не будет крутиться, соответственно ДПКВ

Возможно проскочил ремень грм проверь метки на валах. Лучше больше не крути.

Вовремя ты спросил! Сегодня точно такая же проблема была! Все решилось заменой датчика коленвала. Ну и вдобавок новые свечи поставил, так как старые залил. Еще у тебя может быть ремень ГРМ перескочил, у друга недавно такая беда была. Ну и напоследок глянь зубчататый шкив, который крутит генератор. Может у этого шкива шпонку срезало и он провернулся немного. С этого самого зубчатого шкива работает датчик коленвала и дает неправильное зажигание.

Была такая проблемка в минус 15 началось. Поменял свечи и провода и сразу все заработало. Со старыми проводами искра тоже была, но видимо пробивали они и нехватало для воспламинения.

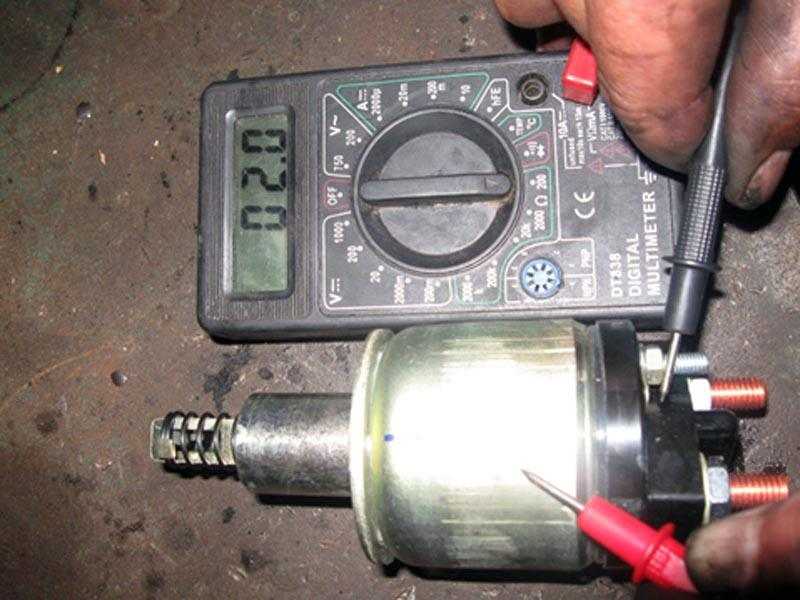

Меняем втягивающее реле

Как правило, эти элементы чаще всего выходят из строя. Если произошла поломка обмоток или части корпуса, то намного проще (и эффективнее) окажется установить новый стартер или бывший в употреблении, но рабочий.

Перед тем, как приступить к замене стартера, следует проверить еще один важный элемент его цепи, довольно часто выходящий из строя — главное реле (оно же — реле стартера, не стоит путать его со втягивающим реле). На большинстве автомобилей ВАЗ оно установлено либо под рулевой колонкой либо под капотом ближе к лобовому стеклу (а в некоторых случаях, например — при ремонте электрики в автосервисе, вообще может быть перенесено в произвольное место).

Спрашивается, как же тогда найти это устройство, если место его нахождения точно неизвестно? Здесь опять поможет схема включения стартера ваз 2114. Как можно на ней видеть, главное реле ставится в цепи питания втягивающего реле и служит для защиты стартера от возможных перегрузок.

В свою очередь, на втягивающее реле идут всего два провода — от аккумуляторной батареи и от замка зажигания. Следуя за последним проводом как раз и можно прийти к месту установки реле стартера. В случае, если оно окажется неисправным — достаточно просто заменить его на аналогичное.

Проверка стартера ваз 2114

Если в ходе проверки всей электрической цепи стартера и установленных на ней дополнительных приборов вы пришли к выводу, что неисправно все-таки само устройство, то следует выполнить его демонтаж и частичную разборку, выполняется которая следующим образом:

  1. Снять минусовую клемму с АКБ.
  2. Вывинтить два крепежных винта, крепящих стартер к картеру.
  3. Сдвинуть устройство немного вперед и отсоединить проводок, идущий на втягивающее реле, открутив его крепежную гайку.
  4. Выкрутить два винта в крышке стартера.
  5. Снять гайку, соединяющую втягивающее реле с обмоткой стартера.
  6. Вынуть шайбу-скобу.
  7. Выкрутить два болта-стяжки и оценить состояние опорных втулок.
  8. Легкими ударами неметаллического (лучше — резинового) молотка разделить корпус на две части и осмотреть графитовые щетки.
  9. При помощи плоской отвертки демонтировать стопорные кольца, извлечь бендикс и оценить его состояние.

Замена стартера ваз 2114В случае обнаружения неисправных элементов (щеток или бендикса) их следует заменить, после чего собрать стартера в точной такой же последовательности, но в обратном порядке, и установить его на место.

  1. Первым делом демонтируем стартер. Для этого при помощи ключа на 10 откручиваем зажим минусовой клеммы аккумулятора и снимаем ее. Стартер можно снять двумя способами: снизу авто (из смотровой ямы) и из моторного отсека. Каждый из способов по-своему хорош. Рассмотрим второй. Он не требует снятия защиты двигателя и наличия смотровой ямы.
  2. Используя крестовую отвертку, демонтируем корпус воздушного фильтра и воздуховод.
  3. Ключом на 13 откручиваем гайки на клеммах реле. Отсоединяем от них провода. Отключаем от реле красный провод (пластиковый разъем).
  4. Этим же инструментом откручиваем гайки крепления стартера к картеру КПП. Их, в зависимости от модификации автомобиля, может быть две или три.
  5. Аккуратно снимаем стартер со шпилек крепления и извлекаем его из моторного отсека.
  6. Отсоединяем провод, идущий от реле к стартеру.
  7. При помощи шлицевой отвертки откручиваем два винта на передней крышке стартера. Вместо винтов в роли крепления могут выступать два болта на 8. В этом случае для их откручивания используем соответствующий ключ.
  8. Когда винты (болты) будут откручены, извлекаем реле из крышки стартера. При этом его якорь с возвратной пружиной могут остаться в крышке в состоянии зацепления с вилкой стартера. Двигаем якорь из стороны в сторону, выводим его из зацепления и снимаем.
  9. Устанавливаем на место сломанного реле новое устройство. Проверяем состояние зацепления с вилкой.
  10. Подключаем провод стартера к реле.
  11. Вкручиваем два винта (болта) крепления реле к стартеру.
  12. Устанавливаем стартер на место в обратном порядке.
  13. Подключаем к нему и реле проводку.
  14. Проверяем работоспособность пускового устройства.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
