Проверка и регулировка подшипников ступиц колес

Процесс замены — пошагово

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:1 ) Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.2 ) Выпрессовка старых деталей.3 ) Запрессовка новых ступичных подшипников (их по два на каждое колесо).4 ) Обратно собираем узел и затягиваем гайку и производим регулировку зазора.Для ремонта потребуется стандартный набор слесарного инструмента . • Съемники для выпрессовки шарового пальца и внутреннего кольца изношенной детали. • Еще нужен мощный торцевой ключ размером 30 мм, чтобы ослабить гайку. • Отвертка, чтобы открутить тормозной суппорт. Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция27 , подшипник — позиция9 )

Требуемый комплект инструментов для работы: • Торцевой ключ с длинным основанием; • Набор головок и трещотка; • Круглогубцы; • Молоток; • Оправка или труба для выпрессовки; • Съемник с лапками (по возможности); • Домкрат и тиски; • Динамометрический ключ для правильной затяжки гайки ступицы.Начинается первый этап со следующих действий:1 . Домкратом поднимаем требуемую сторону, заранее ослабляем ступичную контргайку, снимаем колесо, кладем его под лонжерон, сверху еще 2 доски и брусок, ставим на этот упор машину.

2 . Поднимаем домкратом за нижний рычаг подвески, так, чтобы максимально сжать пружину, ставим надежную подставку под нижний рычаг, домкрат можно оставить.

3 . Колесо выворачиваем в сторону меняемой, откручиваем скобу суппорта, снимаем суппорт и колодки, сам суппорт подвешиваем на проволоке за пружину, стараясь не нагружать тормозной шланг. Выворачиваем колесо в сторону противоположную от меняемой. Откручиваем датчик АБС (болт на 8).

4 . Расшплинтовываем, откручиваем гайку шарового пальца рулевой тяги, выбиваем палец съемником (либо как вариант откручиваем сошку рулевого механизма от поворотного кулака, гайку шарового пальца рулевой тяги не трогаем). Откручиваем гайку ступицы головка на 27. Откручиваем по 3 болта на 13 крепления верхней и нижней шаровых опор. Гайки самого шарового пальца не трогаем.

5 . Всё: теперь вся ступица вместе с тормозным диском, поворотным кулаком и двумя шаровыми на нем должна сняться со шлицов ШРУСа. Снимать необходимо аккуратно, без перекосов. Разнимаем тормозной диск от ступицы. Снимаем защитный экран суппорта, откручиваем снимаем сошку рулевого механизма.

6 . Зажимаем поворотный кулак в тисках. Удаляем любым удобным способом старые сальники (монтировка).

7
8

Регулировка ступичного подшипника НИВА Шевроле

1 . После сборки узла, затягиваем контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), проворачивая в стороны саму ступицу.2 . Ослабляем обратно, и затягиваем уже моментом 6,8 Н*М (или 0,68 кгс.м).3 . Проверяем зазор согласно схеме, пределы от 0,02 до 0,08 мм.4 . Стопорим контргайку, загибая края.

Про необслуживаемые подшипники

Хороший способ усилить подвеску — это поставить нерегулируемые двухрядные ступичные роликоподшипники на Ниву вместо штатных. Но есть один нюанс — такие изделия имеют другой наружный диаметр, для решения этой проблемы есть 2 пути: расточить «родные» кулаки или купить и поставить готовый комплект. подойдет подшипник фирмы SKF с маркировкой IVEKO BTH-1024 C.

Проверка и регулировка момента затяжки

Подтяжка ступичных подшипников выполняется строго по заводским требованиям конкретной марки машины. Момент зависит от:

1. размера подшипника;
2. номинального осевого люфта колеса;
3. диаметра, шага резьбы цапфы, полуоси.

Для выполнения процедуры понадобятся следующие инструменты:

1. плоская отвертка;
2. зубило;
3. молоток;
4. плоскогубцы;
5. динамометрический ключ.

Методика регулировки ступицы практически не отличается на разных автомобилях. Порядок выполнения:

1. Ослабить болты.
2. Поднять кузов, снять колесо.
3. Плоской отверткой отвернуть защитный колпачок ступицы.
4. Раскрутить грань зубилом. При наличии стопорного шплинта — снять плоскогубцами.
5. Проверить момент настроенным динамометрическим ключом. Добиться требуемого значения.
6. Собрать узел в обратном порядке, установить колесо.

Важно:

На некоторых моделях автомобилей гайка фиксируется путем вдавливания грани в паз. Гайка одноразовая, меняется при каждой регулировки. Поврежденные, негерметичные защитные колпачки гайки рекомендуется заменить новыми.

Пример – регулировка на Ниве Шевроле

Рекомендуется выполнять процедуру на двух колесах одной оси Нива Шевроле.

Конструктивно, узел колеса состоит из нескольких частей:

1. поворотный кулак, удерживаемый парой шаровых шарниров;
2. тормозной диск;
3. ступица в сборе;
4. суппорт крепления цилиндров, тормозных колодок.

Необходимый набор инструментов:

Молоток, зубило, плоская отвертка, головка на «27», индикатор часового типа со штативом.

Пошаговая инструкция на примере Нива Шеви:

1. Фиксируется машину стояночным тормозом.
2. Ослабляются крепления колеса.
3. Поднимается кузов домкратом, подъемником.
4. Демонтируется защитный колпачок.
5. Устанавливается штатив индикатора на ступичные болты. Ножку микрометра упереть в ось привода.
6. Производятся измерения.

Наличие момента, отличающегося от допуска, свидетельствует о необходимости регулировки. Для этого:

• раскрутить крепеж, вывернуть из резьбы полуоси;
• наживить новую;
• затянуть до момента 19,6-19,7 Н*м;
• одновременно поворачивать колесо в обе стороны для самоустановки шариков;
• проверьте состояние смещение индикатором, момент затяжки динамометрическим ключом.

2 способа регулировки без индикатора смотрите на видео:

Способ 1:

Способ 2:

Пример — регулировка на ВАЗ 2107

«Классические» модели ВАЗа имеют схожую процедуру регулировки. Особенности конструкции деталей ходовой:

1. ступица находится под тормозным диском;
2. подшипники конусные, парные, усаженные на цапфу;
3. другой момент затяжки.

Как отрегулировать подшипники ступицы:

Регулировка зазора подшипника:

Причины возникновения поломок

Залог надежности ступицы – регулярная диагностика ходовой системы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Основные причины поломки ступицы:

1. Агрессивная езда с резкими перепадами торможений и ускорений;
2. Превышение допустимой весовой нагрузки;
3. Передвижение по пересеченной местности и неровному дорожному покрытию;
4. Потеря колпачка: в этом случае центральная часть маховика быстрее покрывается коррозийным слоем и исчерпывает свой ресурс;
5. Заводской брак – в основном затрагивает ролики и шарики подшипников.

Поломку подшипника ступицы можно определить по изменению звука работы подвески. При повороте руля во время движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то произошло. На наличие проблем с подшипником или ступицей может свидетельствовать повышенный люфт колеса.

Интересно! Электросхема УАЗ 3303

Увеличение износа ступичного подшипника может заявить о себе кроме шума, появлением вибраций через кузов. Если не устранить поломку сразу, она может крайне пагубно повлиять не только на ходовую часть, но и на весь автомобиль в целом.

Повреждение сальника подшипника может привести к потере смазки и быстрой порче как подшипника, так и ступицы целиком.

Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.

Проверка и регулировка зазора в подшипниках ступиц передних колес Нива Шевролет

При увеличенном зазоре в подшипниках ступиц передних колес в определенном диапазоне скоростей наблюдается вибрация на рулевом колесе. При этом неравномерно (пятнами) изнашиваются шины, а также резко снижается ресурс самих подшипников. К снижению ресурса ведет и полное отсутствие зазора, при котором наблюдается тугое вращение ступицы.

Зазор в подшипниках ступиц передних колес должен быть не больше 0,15 мм.

Вам потребуются: ключ для болтов колес, ключ «на 27», молоток.

1. Установите автомобиль на опоры

2. Снимите соответствующее колесо.

3. Снимите декоративный колпак,

4. расконтрите гайку ступицы и,

5. . удерживая ступицу подходящим воротком от проворачивания, отверните гайку.

6. Наверните и затяните новую гайку ступицы крутящим моментом 19,6 Нм (2 кгс·м), одновременно поворачивая ступицу примерно на 90° в обоих направлениях 2–3 раза для самоустановки подшипников.

Необходимо учитывать, что при большом люфте подшипника, нужно поменять подшипник. Так как при затягивании подшипника с увеличенным износом начнется прогрессивный износ подшипника. И устранение люфта может являться только временной мерой.

7. Ослабьте регулировочную гайку и снова затяните ее моментом 6,8 Н·м (0,7 кгс·м).

8. Отпустите регулировочную гайку примерно на 25°.

9. Застопорите гайку ступицы (замяв буртик гайки в два паза на цапфе корпуса наружного шарнира привода переднего колеса).

10. Установите снятые детали в порядке, обратном снятию.

Зазор точнее всего определять с помощью индикатора. При отсутствии индикатора покачайте вывешенное колесо в вертикальной плоскости. Если вы ощутили люфт, возможно, необходимо отрегулировать зазор в подшипниках. Для окончательной проверки подшипника попросите помощника нажать на педаль тормоза и удерживать ее в нажатом состоянии. Вновь покачайте колесо в вертикальной плоскости. Исчезновение люфта колеса при такой проверке подтверждает необходимость регулировки зазора в подшипниках

При регулировке обязательно заменяйте гайки ступиц новыми, так как после регулировки гайка может занять прежнее положение и ее не удастся надежно законтрить, так как буртик в нужном месте уже будет поврежден предыдущей контровкой. В крайнем случае, при возможности используйте гайку с другого автомобиля.

После регулировки зазора в подшипниках ступицы убедитесь в легкости вращения колеса. Окончательную проверку правильности регулировки проведите, оценив степень нагрева ступиц после пробега автомобиля около 1 км без использования тормозов.

Регулировка подшипников ступиц задних колес

Необходимый для регулировки инструмент и приспособления: ключи гаечные 10, 12, 14, 19 и 22 мм., ключ для гаек подшипников колес с воротком длиной 350-400 мм., домкрат.

Работы по регулировке подшипников ступиц задних колес производить в следующей последовательности:

1. Поднять домкратом задний мост так, чтобы шины не касались плоскости опоры. Вынуть полуось 4 (см. рис. ниже), отвернуть контргайку 7, снять стопорную шайбу 8 и, ослабив гайку 9 крепления подшипников на 1/3-1/2 оборота, проверить, свободно ли вращается колесо.

Ступица заднего колеса

• 1 и 2 — подшипники ступицы
• 3 — штифт стопорной шайбы
• 4 — полуось
• 5 — шпилька крепления полуоси
• 6 — болт-съемник полуоси
• 7 — контргайка
• 8 — стопорная шайба
• 9 — гайка подшипников ступицы
• 10 — ступица
• 11 — винт крепления тормозного барабана
• 12 — колеса

В случае торможения колеса устранить причину тугого вращения его (задевание тормозных колодок, заедание сальника и т. п.).

2. Затянуть гайку 9 крепления подшипников ключом с воротком длиной 350-400 мм. усилием одной руки до тугого вращения колеса на подшипниках. При затягивании гайки необходимо проворачивать колесо для равномерного размещения ролика в подшипниках. Затянутое таким образом колесо после толчка рукой должно сразу остановиться.

3. Отвернуть гайку крепления подшипников на 1/8 оборота. Установить стопорную шайбу 8 и убедиться, что стопорный штифт вошел в одну из прорезей шайбы. Если штифт не входит в прорезь, повернуть гайку в ту или другую сторону с тем, чтобы штифт вошел в ближайшую прорезь стопорной шайбы.

4. Навернуть и затянуть контргайку 7.

5. Проверить степень затяжки подшипников после закрепления контргайки. При правильной затяжке колесо должно свободно вращаться без заметной осевой игры и качки.

6. Вставить полуось 4, поставить пружинные шайбы и затянуть гайки шпилек крепления полуоси.

7. Опустить колесо. Регулировку подшипников проверить по степени нагрева ступицы колеса при контрольном пробеге. Сильный нагрев ступицы недопустим и должен быть устранен повторной регулировкой.

Подшипники ступиц задних колес смазываются гипоидным маслом, поступающим из картера заднего моста по кожухам полуосей. Поэтому после регулировки подшипников ступиц колес проверить уровень масла в заднем мосту и при необходимости долить. Для наполнения полости ступиц смазкой следует поднять поочередно правое и левое колесо на высоту не менее 200 мм.

Поэтапные действия: демонтаж, монтаж подшипника

Установите автомобиль на ровную поверхность.

Ослабьте болты крепления колеса. Подставьте упоры под колеса с двух сторон.

Включите первую передачу.

Поднимите на домкрате автомобиль.

Откручиваем шесть болтов крепления колеса.

Снимаем колесо.

Используя головку №50, выкручиваем стакан.

Во избежание поворота, нужно застопорить весь узел. Делаем это при помощи монтировки, или небольшим ломиком.

Отсоединяем шплинт, откручиваем гайку при помощи головки №36.

Убираем шайбу внешнюю.

Откручиваем суппорт тормозной и отводим в бок. Закрепляем проволокой, чтобы не мешал.

Необходимо извлечь узел, который находится на цапфе.

При этом нужно придержать обойму внутреннюю подшипника.

Теперь вы имеете снятый узел.

Далее необходимо извлечь манжету.

При помощи длинного болта и молотка аккуратно выбиваем обоймы внешние с двух сторон.

Вычищаем посадочное место подшипника от грязи и ржавчины. Промываем соляркой и вытираем насухо тряпкой.

Рекомендуем: Не заводится ниссан альмера классик стартер крутит но не схватывает

Смазываем литолом.

Ставим обойму подшипника и аккуратно через оправку запрессовываем его. Сначала на 10мм, а потом проверяем, чтобы не было перекоса и далее до упора.

То же делаем и со второй обоймой.

Необходимо установить обойму подшипника внутреннего.

Далее производим монтаж дистанционного кольца.

Смазываем манжету литолом и устанавливаем на место.

Набиваем литолом 24 ступицу.

Потом производим монтаж в той же последовательности, что и демонтаж только наоборот.

Теперь необходимо отрегулировать установленный подшипник в ступице.

Нужно установить автомобиль на домкрат.

Следим, чтобы колесо не доходило до земли.

Гайку стопорную отпускаем немного.

Колесо должно легко вращаться.

Необходимо затянуть гайку регулировочную динамометрическим ключом до усилия 80 НМ.

Проверяем, есть ли люфт колеса по оси вращения.

Нет проблем?

Собираем весь узел.

Далее проедите до 20км. И произведите еще раз регулировку.

Аккуратно приложите ладонь к ступице, проверяя, греется ли подшипник.

Если почувствуете нагрев, опять регулируйте.

Вот вы и справились, с такой казалось трудной задачей как замена переднего подшипника ступицы автомобиля Газель 3302.

И к тому же сэкономили деньги.

Хочу дать вам несколько практических советов, которые позволять уйти от ошибок начинающего автолюбителя.

Причины поломки

Если честно, то подшипник это очень прочная часть ступицы. И чтобы его «убить» нужно постараться! Скорее всего, у вас выйдут из строя всевозможные стойки, резиновые втулки и прочие навесные части, но если «постараться» можно вывести из строя и этот элемент.

1) Большой пробег. Как бы банально не звучало, но большой пробег автомобиля изнашивает все узлы, и подшипник тут не исключение. Это основная причина неисправности, остальные вторичны. Примерно через 70 – 120 000 километров, у различных производителей по-разному. Вы услышите характерный хруст. Говорит о том, что эту деталь нужно менять.

2) Потеря герметичности. Подшипник имеет немного смазки, которая закрыта специальными кожухами из резины или пластмассы. Если они разрушаются, то смазка выходит и износ становится намного больше. Уже через пару тысяч километров можно услышать характерный гул, что говорит о неисправности.

3) Неаккуратная езда. Если будете постоянно влетать в ямы на больших скоростях, это также немного износит этот узел. Хотя как я уже писал выше, быстрее выйдут из строя другие элементы подвески.

4) Неправильная запрессовка. Это вторичная причина, при ремонте могут неправильно запрессовать новый подшипник, например — наискосок. Таким образом, при движении он будет стоять не правильно, что его достаточно быстро износит, примерно через пару – тройку тысяч километров опять нужно будет менять.

5) Если слишком сильно затянули. Такое бывало особенно на наших отечественных авто, подшипник перетягивали при замене, таким образом, он нагревался больше обычного, что также способствует снижению ресурса и последующей поломки. Так что нужно учитывать силу закручивания, обычно она указывается в инструкции.

Это все основные причины, однако как вы видите две последние это «кривые руки» автосервиса. Так что меняем только на проверенных станциях, которые дают гарантию на работы. Иногда выгоднее посмотреть на официальные станции.

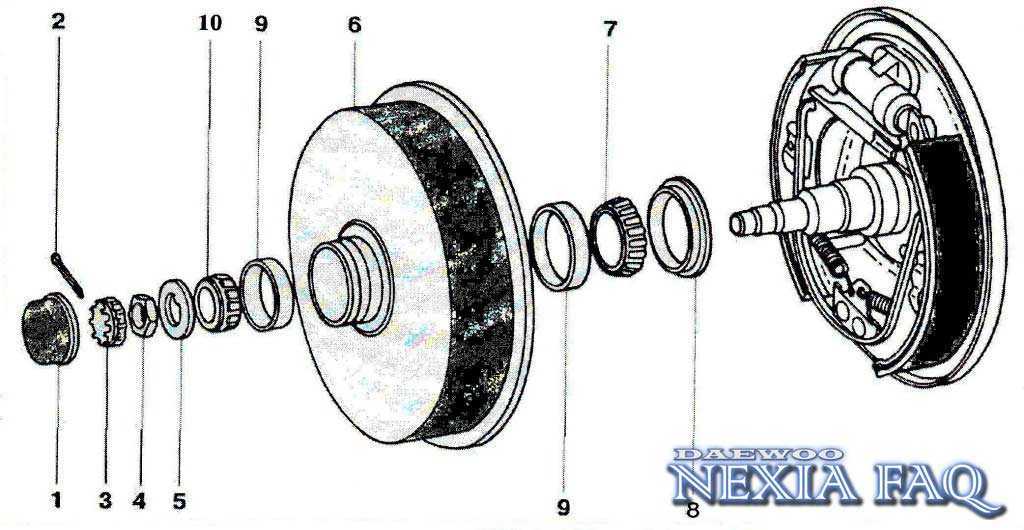

При люфте ступичного подшипника на нексии, как и на других машинах, необходимо произвести замену ступичного подшипника.

Застучало на кочках заднее правое колесо. Замена аммортизатора не помогла, пружины и резиновые подкладки в норме, но вывесив колесо, обнаружил люфт в ступичном подшипнике. Подтянул гайку – хватило километров на 10, далее стук опять появился. Было принято решение менять ступичные подшипники.

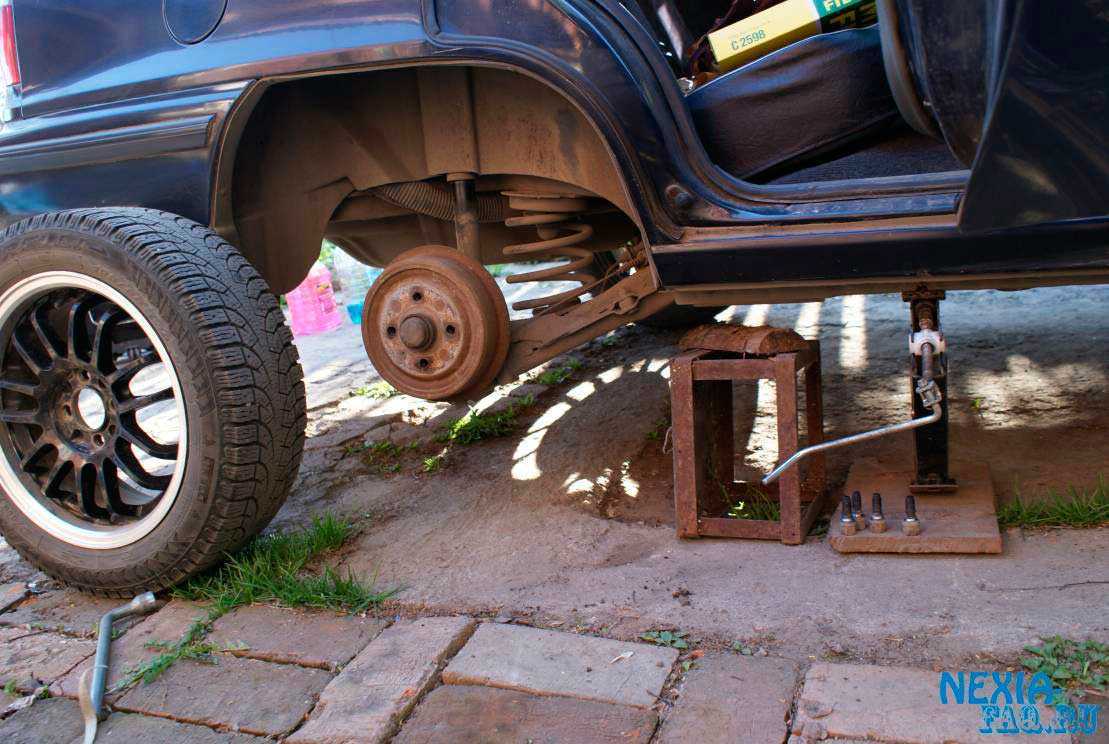

	Поддомкрачиваем и снимаем заднее колесо
	Желательно поставить подставку, чтобы при откручивании болтов машина не шаталась на домкрате
	Брызгаем болтик, держащий барабан и болты оси ступицы с обратной стороны WD-40 и сидим ждем, попивая пивко

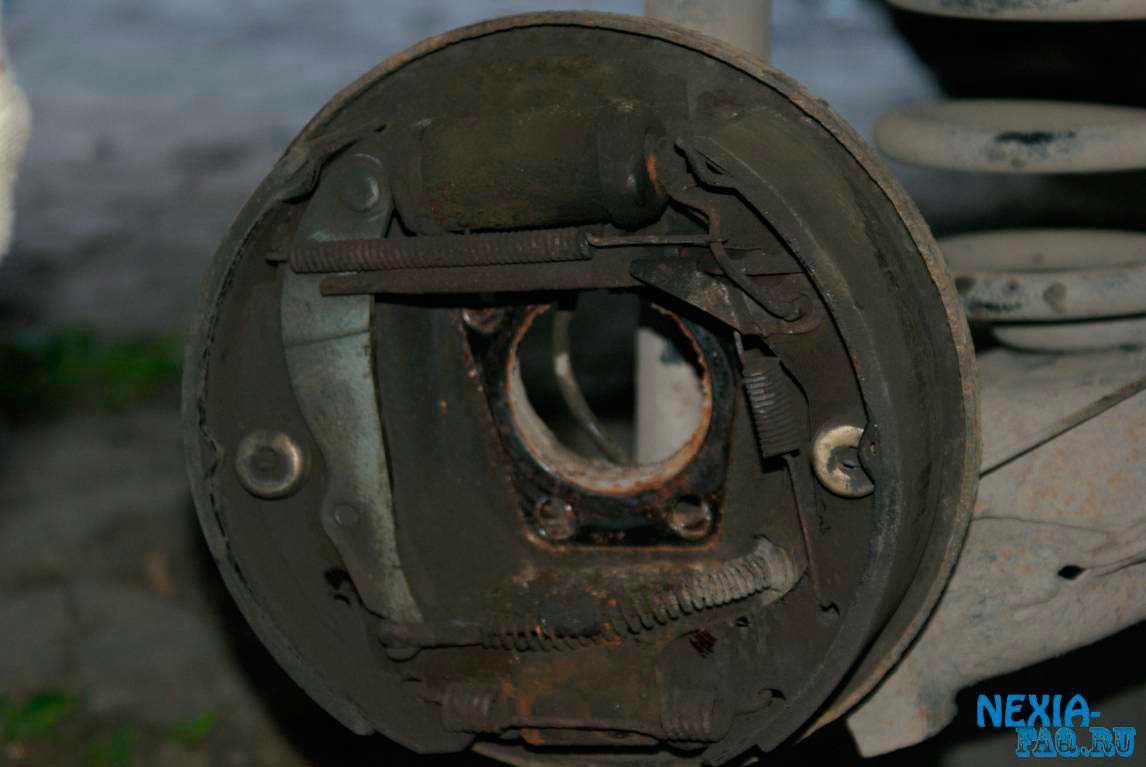

	После снимаем тормозной барабан и колпачок ступицы. Видим гайку, через которую продет стопор — разгибаем и вытаскиваем его
	Откручиваем гайку…
	.и снимаем
	Видим ось
	Чтобы снять с оси ступицы внутреннее кольцо внутреннего подшипника, и не искать себе гемморой со съемниками, откручиваем с обратной стороны 4 гайкии снимаем ось
	Как видно, мой подшипник грелся (внутренний) — ось стала синей около него, так же почернела смазка
	Обойму можно снять отверткой, затем зубилом аккуратно сбиваем с оси внутреннее кольцо и с помощью старой обоймы запрессовываем новый подшипник. Чтобы снять внешние кольца со ступицы, в ней имеются специальные вырезы для выбивания с внутренней стороны. Перед установкой запрессовываем внешние кольца обоих подшипников в ступицу и закладываем смазку на обоймы. Затягивать гайку после сборки нужно с определенным усилием, но у меня динамометрического ключа нет, поэтому крутим до конца и затем ослабляем так, чтобы все это без усилия крутилось. После этого я поездил немного – подшипники сели глубже, подтянул гайку до удаления люфта и готово! Замена переднего ступичного подшипника производится по похожей технологии
	Справочная информация
	Алгоритм демонтажа заднего ступичного подшипника: Отвораживаем гайку ступицы (4), снимаем упорную шайбу (5), снимаем ступицу в сборе с наружным подшипником Снимаем съемником внутреннее кольцо (9) внутреннего подшипника (7) Извлекаем из ступицы внутреннее кольцо наружного подшипника (10). Поворачиваем ступицу и удаляем сальник (8) С помощью съемника или оправки снимаем или выпрессовываем наружное кольцо (9) подшипника наружней опоры (10) из ступицы, аналогично удаляем наружное кольцо (9) внутреннего подшипника ступицы (7) Очищаем внутреннюю полость ступицы и цапфу. На посадочных поверхностях не должно быть сколов, забоин, задиров, следов износа. При наличии дефектов следует заменить поврежденные детали.
	Алгоритм монтажа заднего ступичного подшипника: Тонким слоем наносим консистентную смазку на внутреннюю полость ступицы и цапфу Запрессоваем оправкой подходящего диаметра наружные кольца (9) наружного подшипника (10) и внутреннего подшипника (7) Наносим смазку в полость ступицы и запрессоваем наружный подшипник ступицы (10) Установливаем в ступицу внутреннее кольцо внутреннего подшипника (7) и новый сальник (8), предварительно смазав рабочую кромку смазкой Переворачиваем ступицу и установить внутреннее кольцо наружного подшипника (10) Устанавливаем ступицу в сборе на цапфу, упорную шайбу (5), затягиваем гайку (4) от руки Устанавливаем тормозной барабан (6) и снятое заднее колесо Регулируем зазор подшипников в следующем порядке: вращая рукой колесо в направлении, соответствующем движению автомобиля передним ходом, затягиваем гайку моментом 25 Нм (при этом из подшипников и их гнезд выдавится лишняя смазка и подшипники правильно устанавятся в гнездах; постепенно отпускаем гайку (4) до совпадения отверстия в цапфе с одной из прорезей корончатой гайки (3), но не более, чем на 90 градусов; устанавливаем новый шплинт (2) и загибаем его концы. При правильной регулировке подшипников осевой зазор должен составлять 0,03–0,13 мм; вставляем защитный колпак (1) в ступицу

Автор ItMeans

Подготовка к работе

Так как для каждого автомобиля технология замены и применяемый инструмент будут отличаться, рассмотрим на конкретном, широко распространенном автомобиле, VolkswagenPassatB6.

Заранее заготавливаем следующий необходимый инструмент:

• домкрат автомобильный;
• молоток;
• отвертка крестообразная;
• отвертка плоская;
• баллонный ключ 19 мм;
• воротки под большой 1/2″ и малый 1/4″ квадрат;
• головки шестигранные 16 мм, 21 мм (свечная головка);
• головка двенадцатигранная М24;
• бита звездочка М12с головкой (длинная и короткая);

Это весь необходимый для выполнения замены инструмент. Для удобства можно запастись болтом М14х1,5 длиной не менее 90 мм.

Яма или подъёмник не понадобится. Только ровная площадка с запасом свободного пространства со стороны производства работ не менее 1 метра.

Признаки того, что подшипник не отрегулирован

Водителю несложно заметить неотрегулированный, изношенный узел. Признаками являются:

• резкий, внезапный шум со стороны конкретного заднего, переднего колеса или пары;
• нарастание посторонних звуков от ходовой при дальнейшей эксплуатации;
• на повороте шум снижается, а потом восстанавливается и усиливается;
• люфт в вертикальной плоскости после вывешивания кузова на домкрате.

Важно:

При обнаружении перечисленных признаков, дальнейшая эксплуатация автомобиля небезопасна. Неотрегулированные пары испытывают увеличенную нагрузку, перегреваются, быстро изнашивают обоймы.

Обязательно к прочтению:

Поворотный кулак

Поворотный кулак, о котором упоминалось выше, является ещё одним важнейшим элементом подвески ВАЗ 2107. О его назначении нетрудно догадаться из названия. Эта деталь обеспечивает плавный поворот передних колёс автомобиля. У кулака есть две проушины, с помощью которых он крепится к парным рычагам подвески. С обратной стороны на кулаке есть шкворень, на который надевается ступица вместе со ступичным подшипником.

Поворотные кулаки на «семёрках» имеют длинный шкворень для крепления ступицы

Ступица, надетая на шкворень кулака, фиксируется гайкой. Здесь же следует сказать, что поворот колёс — это не единственное, за что отвечает кулак. У него есть и дополнительная функция: он ограничивает поворот колёс. Для этого на кулаках «семёрки» предусмотрены особые выступы. При слишком крутом повороте рычаги подвески упираются в эти выступы, и водитель больше не может поворачивать руль. Кулак должен обладать огромным запасом прочности, так как именно на него приходится бо́льшая часть ударных нагрузок, возникающих при движении автомобиля, особенно по неровной дороге. Тем не менее иногда кулак деформируется (как правило, это случается после попадания передних колёс в очень глубокую яму или после ДТП). Вот основные признаки того, что с кулаком что-то не так:

• автомобиль при движении сильно ведёт в сторону, причём с увеличением скорости это проявляется сильнее;
• водитель вдруг замечает, что радиус поворота стал меньше, и «вписываться» в очень крутые повороты стало сложнее. Это говорит об уменьшении угла поворота колёс. И возникает это явление после серьёзной деформации одного кулака;
• выворачивание колеса. Бывают ситуации, когда одна из проушин кулака ломается. Это большая редкость, но не упомянуть об этом нельзя. Так вот, когда проушина ломается, колесо выворачивается почти под прямым углом к корпусу «семёрки». Если это происходит на ходу, автомобиль мгновенно теряет управление.

Замена ступичного подшипника Лада Калина – установка новой детали

После выпрессовки, вынимаем съемник, кулак без подшипника выглядит так:

1. Отчистите его от грязи и протрите внутреннюю часть — посадочную поверхность.
2. Установите стопорное кольцо с одной стороны.
3. С другой стороны запрессуйте новый ступичный подшипник с помощью съемника либо пресса, и закрепите его стопорящим кольцом.

Совет:

Запрессовать подшипник так же можно с помощью тисков, если у вас нет других инструментов. Раздвиньте губки тисков, так чтобы туда вошел подшипник и кулак. Используйте подкладной диск съемника под наружную обойму п/ш, чтобы усилия тисков были направлении только на торец наружной части. Процесс показан на фото ниже.

Вернёмся к ступице, для начала снимем защитное кольцо.

Далее зажимаем деталь в тиски и острым зубилом сдвигаем на 1 см обойму подшипника со ступицы Лады Калина.

Теперь зацепляем обойму съемником и стаскиваем её со ступицы.

Запрессовываем ступицу во внутреннюю обойму новой детали.

При выполнении запрессовки, следите, чтобы они сопрягались без перекосов. Для облегчения запрессовки нагрейте детали (не подшипник), в нашем случае можно нагреть поворотный корпус. Так же вы можете смазать поверхности изделий Литолом.

Теперь весь узел в сборе.

Собираем узел в обратном порядке. (Смотри пункты выше.)

После замены надевайте новую ступичную контргайку.

Операции по замене подшипника ступицы Лада Калина

Работу по замене подшипника ступицы колеса Лада Калина, можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике. Неисправность ступичного подшипника переднего лада калина проявляется в постоянном, дополнительном звуке во время движения (шум, вой, гудение).

Снимаем колпак ступицы.Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Видео, позволит для замены переднего подшипника замена радиатора печки лада калина. Замена ступичного подшипника — калина (ваз 1118, 1119.

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Как выполняется замена ступичного подшипника на лада калина. Видео замена переднего.

Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск суппортом подвязываем так, чтобы они не висели на тормозном шланге.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу. Замена подшипника переднего колеса лада калина. Чтобы определить разрушение подшипника нужно поднять домкратом автомобиль с проверяемой стороны до отрыва колеса от. Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12х1,25 мм.

Актуальные способы

Без снятия поворотного кулака не потребуется сход-развал.

Сегодня чаще всего используют один из двух вариантов. Первый предполагает работу без снятия поворотного кулака. Плюс данного метода — не требуется проводить сход-развал после завершения ремонта. Данный метод предполагает использование эстакады, которая присутствует далеко не у каждого автолюбителя.

Второй вариант — с демонтажем. Далее новый подшипник можно выпрессовать и вмонтировать на посадочное место, работая на обычном столе. Здесь уже без развала-схождения не обойтись, поскольку затрагиваются болты. Облегчить манипуляции по регулировке помогут метки, нанесенные на “кулачных” креплениях.

Желательно подыскать видео о замене подшипника ступицы переднего колеса. Теперь приводим ориентировочный алгоритм (для разных брендов автомобилей некоторые моменты могут отличаться):

• демонтируете колесо (используйте подъемник, противооткатные упоры и ключи);
• развальцуйте бурт гайки ступицы;
• уберите болты с тормозного элемента;
• освободите диск;
• оставьте суппорт на стоечной пружине;
• демонтируйте фиксирующую гайку;
• уберите упорную шайбу;
• снимите обойму внешнего компонента;
• стяните запчасть.

После переходите на станок (подойдет и стол). Уберите внутреннюю обойму и разрезную втулку. Сожмите деталь тисками и выкрутите болт крепежа. Удалите кольцо и внешний обод, используя специальный съемник.

Чтобы вмонтировать новый элемент, используйте старое кольцо как проставку. Нанесите смазку в посадочное место подшипника и поставьте новую деталь, сальник и стопорное кольцо. Собирается в обратном демонтажу порядке.

Это нелегко и занимает достаточно много времени

Если вы не хотите рисковать или не имеете возможности уделить внимание решению возникшей проблемы, обратитесь в техцентр

Как быстро заменить подшипник ступицы переднего колеса

Вам будут нужны: ключи 13, 17, 19, 22 ключи-головки торцовые 30, TORX E12, Зубило тонкое, съемник для колец стопорных, опорки, габаритная отвертка и молоток.

В ступице имеется двухрядный подшипник шариковый 3, какой в процессе использования не требует регулировки и смазки. Когда ступица выпрессовывается подшипник разрушается, так что ступицу нужно выпрессовывать из кулака поворотного исключительно при замене подшипника.

Юрий Мягченков Любитель-автомобилист. Стаж вождения 11 лет. Рекомендую менять подшипники на обоих ступицах колес передних одновременно. На иллюстрациях показано, как заменять подшипник левой ступицы. Подшипник от правой ступицы заменяется таким же образом.

Чтобы запрессовать подшипник ступицы, нужно пользоваться оправками необходимого размера из набора. Если оправки отсутствуют, можно использовать кольца от старого подшипника.

Снять кулак поворотный вместе с колесной ступицей (см. статью о том, как снимать и устанавливать кулак поворотный).

Выпрессовать при помощи необходимой оправки ступице из кольца внутреннего в подшипнике.

Если наружная часть колеса внутреннего от подшипника вдруг осталась на ступице, ее нужно спрессовать съемником. Чтобы демонтаж был удобным, на ступице имеются выемки.

Снять кольца стопорные с обеих сторон кулака поворотного.

При использовании оправки выпрессовать из кулака поворотного подшипник.

Установить кольцо стопорное наружное.

Новый подшипник запрессовать в тисках либо прессом при помощи необходимой оправки в кулак поворотный до упора в кольцо стопорное. Прикладывать усилие исключительно к наружному кольцу от подшипника. Нельзя забивать подшипник, ведь он может разрушиться.

Установить внутреннее кольцо стопорное. Убедиться, что оба кольца стопорных вошли в проточки полностью на кулаке поворотном.

Запрессовать при использовании оправки ступицу в кольцо внутреннее от подшипника. Установить кулак повторный в сборе со ступицей в образном порядке. Использовать при этом новую гаку для ступицы.

Юрий Мягченков Любитель-автомобилист. Стаж вождения 11 лет. До установки диска тормозного очень тщательно нужно очистить от окалины и ржавчины привалочные поверхности и на диске и ступице, ведь даже мельчайшие частицы между ними могут вызвать биение диска. А значит – и вибрации в процессе торможения.

Окончательно затянуть гайку для ступицы таким же образом, как болты крепления колеса на ладу калину 2, стоящем на земле, и в двух местах законтрить ее.

Затянуть новую гайку для ступицы.

Допустимо использование гайки с другого колеса (чтоб старые и замятые части А от буртика гайки в процессе кернения не попали в Б-пазы на хвостовике ШРУСа наружного).
