Ремонт редуктора ваз 2106 жигули

Процедура замены

Прежде чем приступить к демонтажу редуктора, слейте из него все масло. Помните – никогда не используйте старую смазку повторно.

Для того чтобы задний мост освободить, поставьте автомашину на нейтралку.

приподнимают задок домкратом;
шарнир кардана, осторожно придерживая монтировкой (чтобы он не провернулся в процессе), отсоединяют от ведущей шестеренки;
откручивают 4 фиксирующие его гайки;
взяв плоскую отвертку, производят отсоединение фланца;
кардан подвешивают на веревке, закрепив на днище машины;
скручивают гайку обеспечивающую фиксацию ведущей шестеренки;
удаляют шайбу;
сам фланец демонтируется;
отключают тормоза и отвинчивают колеса.

Поскольку без снятия полуосей замену редуктора провести невозможно, демонтируйте и их.

После этого остается только снять сам редуктор. Его отсоединяют от балки, выкрутив 8 болтов.

Какая бы причина ни заставила вас разбирать задний мост, всегда попутно проверяйте состояние других подвижных элементов. Как уже ранее отмечалось, чаще всего приходят в негодность сальники.

Главные подшипники также из-за высоких нагрузок нередко изнашиваются. Обнаружив на этих элементах видимые дефекты, их обязательно меняют. Кстати, этот элемент предназначен обеспечивать правильное передаточное число силового агрегата. Тем, кто намеревается заняться тюнингом своей «семерки», полезно знать – установка превосходящей передачи непосредственно в редуктор позволяет понизить вышеупомянутый показатель и, следовательно, поднять скорость. Для 2107 наибольшее допустимое число составляет – 4,4.

Схема редуктора Камаз

Основные характеристики редукторов КамАЗ

Механизм оценивают по следующим показателям:

передаточное число узла;

угловая скорость вращения валов;

Передаточное число Редуктора Камаз схема – это отношение числа зубьев ведомого колеса к аналогичному параметру ведущего. Для автомобилей КамАЗ производят механизмы с передаточным отношением 4.98, 5.11, 5.43, 5.55, 5.94, 6.33, 6.88, 7.22. Чем выше передаточное число, тем более сложные дорожные условия сможет преодолеть автомобиль, большую нагрузку выдержать. Для грузовиков без прицепов рекомендованы редукторы с передаточным числом 6.53, 5.94 и 5.43, для автопоездов — 7.22, 6.53 и 5.94. В зависимости от рельефа местности: для равнины – 5.94, на пересеченной местности – 6.53, горной – 7.22.

Наиболее распространенные неисправности редукторов КамАЗ, их устранение

Редукторы КамАЗ содержат надежные механизмы. При регулярном обслуживании, соблюдении рекомендаций изготовителя по эксплуатации он безотказно служит десятки лет. Чаще всего встречаются:

Чрезмерное повышение температуры деталей может быть вызвано неправильной настройкой зубьев, нехваткой или избытком масла в картере, сильным натяжением подшипников.

Увеличивается шумность работы из-за слабого закрепления или изнашивания подшипников, неверно отрегулированного сцепления.

Протечка масла возможна из-за изнашивания манжет, загрязнения сапуна.

Регулирование Редуктора заднего моста КамАЗ 65115 схема

Во время регулировки редукционной передачи мостов КамАЗ настраивают следующие параметры:

пятно контакта зубчатых шестерен;

боковой зазор в зацеплении колес зубчатой пары;

натяжение колец роликовых конических подшипников;

При установке дифференциала важно, чтобы зубчатые венцы ведущего и ведомого колес располагались симметрично. Приобретение редукторов КамАЗ и запчастей к ним

Приобретение редукторов КамАЗ и запчастей к ним

При эксплуатации и уходе за редуктора заднего моста КамАЗ 65115 схема следует соблюдать рекомендации производителя. В нашей торговой компании Вы найдете все запчасти, необходимые для обслуживания и ремонта редукторов. На детали и комплектующие предоставляется гарантия. Купить редуктор КамАЗ в нашем магазине – значит обеспечить бесперебойную работу автомобиля в течение длительного времени.

Мы предлагаем покупателям оригинальные запасные части и узлы, доступные цены, качественный сервис: удобное оформление заказа, быструю отправку.

Звоните, чтобы получить бесплатную консультацию или купить редуктор КамАЗ и запчасти к нему.

Редуктор КамАЗ является одним из основных элементов трансмиссии. Он необходим для передачи крутящего момента от коленвала к ходовой части. Агрегат подвержен колоссальным нагрузкам, так как именно он приводит в движение мосты грузовика. Он постоянно вращается, поэтому главное значение в его устройстве отводится подшипникам и зубчатым шестерёнкам, которые все время подвержены трению. Чтобы все детали функционировали корректно, в картер нужно своевременно добавлять смазку.

Устройство и схема редуктора заднего моста

Редуктор — это сложное техническое устройство, состоящее из взаимодействующих между собой подвижных деталей.

Редуктор располагается в заднем мосте. Поэтому сначала рассмотрим схема заднего моста в разрезе.

  • 1-подшипник дифференциала;
  • 2-сапун;
  • 3-корпус дифференциала;
  • 4-ведомая шестерня главной передачи;
  • 5-сателлит;
  • 6-полуосевая шестерня;
  • 7-болты крепления редуктора к картеру заднего моста;
  • 8-подшипники ведущей шестерни;
  • 9-манжета фланца ведущей шестерни;
  • 10-фланец;
  • 11-гайка ведущей шестерни;
  • 12-кольцо грязеотражательное;
  • 13-распорная втулка;
  • 14-регулировочная прокладка (кольцо);
  • 15-ведущая шестерня;
  • 16-ось сателлитов;
  • 17-картер редуктора;
  • 18-балка заднего моста.

В конструкцию редуктора заднего моста входят следующие основные детали:

  • ведущая шестеренка;
  • ведомая шестеренка;
  • штифт направления;
  • сальники;
  • барабан;
  • подшипники и их крепления;
  • стопорная пластина;
  • сапун;
  • хвостовик.

В состав главной передачи входят 2 шестеренки: ведущая и ведомая. Зацепление у них выполнено гипоидное, из-за чего зубья шестерни имеют хорошее скольжение.

Чтобы было понятно, что такое гипоидная, оно же — гиперболоидное, оно же — спироидное зацепление, приведу виды зацеплений зубчатых передач. Гипоидное зацепление требует высокой точности при изготовлении, но при эксплуатации оно обеспечивает бесшумность в работе по сравнению с цилиндрическим зацеплением.

От двигателя мощность сначала получает ведущая шестерня, затем — ведомая. Размеры шестеренок влияют на передаточное число и частоту вращения.

Двойная ГП, в свою очередь, бывает:

  1. двойной;
  2. разнесенной.

Двойная ГП имеет простую конструкцию. Основные детали ГП двойного типа принимают основную нагрузку и имеют большее передаточное отношение.

Что касается ГП разнесенного типа, то она имеет сложную конструкцию, по габаритным размерам меньше и эффективнее в работе. Установка разнесенного ГП позволяет повысить дорожный просвет (клиренс). Существуют также специальные проставки для клиренса, подложив которые под пружины и амортизаторы, автомобиль стает выше.

Виды одинарных передач:

  1. Цилиндрическая. Это самая простая схема передачи крутящего момента. Шестерни находятся в одной плоскости. Такое зацепление обеспечивает максимальный КПД.
  2. Гипоидная. Изготовление сложнее, конструкция имеет меньший вес и размеры, КПД — средний.
  3. Коническая. Шестерни в конической передачи располагаются перпендикулярно друг другу, из-за чего габариты такой такой
  4. Червячная. Такая передача бесшумная, работает мягко, но вырабатывает самое маленькое значение КПД.

В сложных конструкциях самый распространенный вид передачи — это гипоидная. Шестерни в нем располагаются друг к другу под некоторым углом. Из-за такого расположения контактирующих зубьев шестеренок, такой узел работает плавно, имеет меньший износ.

Какие инструменты нужны для снятия

Для того чтобы произвести ремонт, вам необходимо снять задний мост. Для этого потребуется наличие следующих инструментов:

  1. Накидные и рожковые ключи.
  2. Выколотка и зубило.
  3. Молоток.
  4. Съемник для колец подшипников.
  5. Простой карандаш (а лучше керн).
  6. Ключ динамометрический.
  7. Комплект щупов.
  8. Емкость для слива смазочного материала.
  9. Штангенциркуль.

Ремонт желательно проводить, установив автомобиль на смотровой яме или подъемнике. Но если таких удобств нет, можно всю заднюю часть максимально поднять над землей. Только смотрите за тем, чтобы передние колеса были максимально надежно зафиксированы.

Peдyктop oтpeгyлиpoвaн нeпpaвильнo

  • Гyл нe пoддaeтcя oпиcaнию – oн мoжeт быть paзным, вce зaвиcит oт тoгo, нacкoлькo oн paзpeгyлиpoвaн.
  • Toчнo мoжнo cкaзaть, чтo eгo нeт, кoгдa вы движeтecь нaкaтoм, и пoявляeтcя нa oдниx и тex жe cкopocтяx, внe зaвиcимocти oт тoгo, дaвитe вы нa пeдaль гaзa или тopмoзитe двигaтeлeм.

https://youtube.com/watch?v=5zLDt3gHqLw

Paccмoтpeн пopядoк дeйcтвий, дaютcя peкoмeндaции, кaк лeгкo cнять кopoбкy пepeдaч (oбязaтeльнo пpи зaмeнe cцeплeния) и пpoчиe coвeты.

Bы yзнaeтe нe тoлькo пocлeдoвaтeльнocть peгyлиpoвки, нo и цeнy нa инcтpyмeнты, cтoимocть тaкoй paбoты в aвтocepвиce, кaк чacтo peгyлиpoвaть клaпaнa и т.д.

B cтaтьe дaнa пoдpoбнaя инcтpyкция пo зaмeнe мacлянoгo фильтpa. Eщё вы yзнaeтe, кoгдa и зaчeм нyжнo eгo мeнять, a тaкжe кaкиe инcтpyмeнты для этoгo пoтpeбyютcя.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Прочитайте, может пригодится: Полиуретановые сайлент-блоки в подвеске

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Неисправности

Причины появления неисправностей

Редуктор заднего моста – сложный механизм, состоящий из большого числа элементов. Неисправность любого из них может привести к выходу из строя всей системы.

  1. Перегруз системы. Одной из самых распространенных причин выхода из строя редуктора заднего моста является частое превышение положенной нагрузки на автомобиль. Например, при буксировке тяжелых транспортных средств или других грузов. Во время буксировки нагрузка на все элементы системы существенно увеличивается.
  2. Люфт в крестовинах. Многие автомобилисты отмечают, что через 5-6 лет эксплуатации авто в крестовинах появляется люфт. Это происходит из-за повышенной детонации двигателя, не отрегулированного зажигания и возникающих в связи с этим толчков и ударов. Поэтому в ходе ремонта проводят диагностику всех элементов ходовой части и не ограничиваются заменой передаточного механизма.
  3. Отсутствие смазки. Если в редукторе заднего моста нет масла, то его может заклинить, из-за перегрева. Могут лопнуть стальные части или сломаться зубья на шестеренках. Чтобы избежать подобных проблем, необходимо держать уровень смазки под контролем.
  4. Выработка подшипников, расположенных в «чулках». Эта неисправность появляется после долгих лет эксплуатации автомобиля. Она может спровоцировать искривление валов и разрушение зубчатых передач. В результате редуктор заднего моста будет не пригоден для ремонта.

Признаки неисправностей

О проблемах, связанных с работой редуктора заднего моста, вы узнаете по характерному шуму:

  1. Усиленный шум моста. Возможно, деформировалась балка, износились шестерни и полуоси, понижен уровень масла или наблюдается его утечка. Шум, появившийся сразу после ремонта, является следствием неправильной регулировки.
  2. Шум во время разгона. Если шум появляется во время разгона автомобиля, значит изношены или повреждены подшипники дифференциала, либо полуосей. Еще одна возможная причина – недостаток смазки в редукторе.
  3. Шум во время разгона и торможения. Если шум появился не только во время разгона, но и при торможении автомобиля, значит, износились или разрушены подшипники ведущей шестерни. Возможно, в шестернях главной передачи нарушены зазоры.
  4. Шум на поворотах. Если вы заметили появление шума на поворотах, значит, в автомобиле неисправны подшипники полуосей. Возможные причины – задиры на поверхности сателлитов или их слишком тугое вращение.
  5. Стуки в начале движения. Скорее всего, увеличен зазор шлицевого соединения вала ведущей шестерни с фланцем. Также вероятно, что в отверстие для оси сателлитов, расположенное в дифференциале, изношено.

Тестовые испытания автомобиля

Тест 1. Начните движение по шоссе со скоростью 20 км/ч, затем плавно увеличивайте скорость до 90 км/ч. Одновременно прислушивайтесь к звукам, которые издает автомобиль на разной скорости. Отпустите педаль управления дроссельной заслонкой и, не притормаживания, погасите скорость двигателем. Следите за изменением шума.

Тест 2. Во время движения со скоростью 100 км/ч переключите рычаг в нейтральное положение, выключите зажигание и свободно катитесь до полной остановки. Следите за изменением шума на разных скоростях замедления.

Тест 3. Автомобиль в неподвижном положении, на ручном тормозе. Запустите двигатель машины и, постепенно увеличивая обороты, прислушайтесь к возникшим шумам. Если вы слышите такой же шум, как при испытании №1, значит их источником является не редуктор, а другие узлы автомобиля.

Тест 4. Если шум, выявленный на испытании №1, не повторился на испытаниях №2 и №3, значит, он исходит от редуктора. Чтобы окончательно в этом убедиться, поднимите задние колеса машины, запустите двигатель и переключитесь на четвертую передачу. Это позволит вам убедиться, что источником шума является именно редуктор, а не подвеска или кузов.

Как избежать преждевременного выхода редуктора моста из строя? Нужно следить за уровнем масла, прислушиваться к шумам и стукам в автомобиле, визуально осматривать мост на предмет течи и внешних повреждений балки.

Передний редуктор

Необходимость снимать эту деталь автомобиля НИВА обычно возникает, если появились признаки неисправности, и деталь надо отремонтировать либо заменить. Разбирая, собирая или ремонтируя редуктор, необходимо использовать специализированное оборудование. Также требуются соответствующие навыки. При необходимости лучше обращаться в автомастерские.

Снятие переднего моста

Сначала НИВА загоняется на подъемник либо смотровую яму, можно разбирать и демонтировать редуктор. Снимаются:

  • Штанга поперечной устойчивости стабилизатора;
  • Защитная пластинка картера двигателя;
  • Растяжки поперечины подвески.

Редуктор на ВАЗ Нива

Работы продолжаются:

  • Разъединяются амортизаторы с нижними рычагами подвески;
  • Отсоединяется фланец ведущей шестерни;
  • Убирается передний карданный вал Шевроле;
  • Пружина подвески сжата, разъединить шаровой шарнир и нижний рычаг;
  • Снять пружину;
  • Поворотные рычаги и тяги рулевого привода отсоединить.
  • Снять колпак;
  • От ступицы колеса отвернуть гайку подшипников.

С другой стороны подвески автомобиля НИВА выполняются все операции в той же последовательности. Потом необходимо выполнить следующие действия:

  • Ослабляется хомут, стягивающий соединение трубы глушителя и приемную трубу;
  • Отсоединяется подвеска глушителей с трубами на коробке передач;
  • Откручиваются гайки, удерживающие приемную трубу глушителей, идущую к выпускному коллектору;
  • Снять вниз трубу;
  • Выкручиваются гайки, которыми к кронштейнам крепятся поперечины подвески подушек;
  • Отвернуть болт, при помощи которого происходит крепление правого кронштейна к двигателю;
  • Поддерживается передний мост, выкручиваются крепящие его гайки;
  • Двигатель Шевроле приподнимается на 25-30 мм;
  • Снимается мост и приводы передних колес.

Редуктор Нива

Ремонт переднего узла моста

Разборка осуществляется в последовательности:

Передний мост устанавливается и закрепляется на стенде, предназначенном для выполнения ремонтных работ; Открывается пробка и сливается из картера Шевроле масло; Отвернуть гайки, крепящие у корпуса внутреннего шарнира крышки подшипника; Очень осторожно шарнир вынимается (чтобы не повредить уплотнительную прокладку); Убрать стопорное кольцо с пружинной шайбой; Подшипник спрессовать с корпуса внутреннего шарнира; Снять сальник; Убирается штампованная крышка и уплотнительная прокладка картера моста (нижняя крышка не снимается); Разбирается редуктор переднего моста

Установка переднего устройства

Монтаж моста на НИВУ происходит в обратной снятию последовательности. В процессе установки редуктор помещается на место. Болты с гайками требуется затягивать моментами. Трансмиссионное масло заливается в картер переднего моста через маслоналивное отверстие. Масло не должно переходить нижнюю кромку отверстия.

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

  • открутить гайку хвостовика;
  • снять фланец и вынуть ведущую шестерню и регулировочные кольца;
  • снять сальник, маслоотражатель, внутреннее кольцо подшипника;
  • выпрессовать съемником наружные кольца подшипников;
  • разобрать ведущую шестерню с дифференциалом (распорная втулка в этом случае подлежит замене).

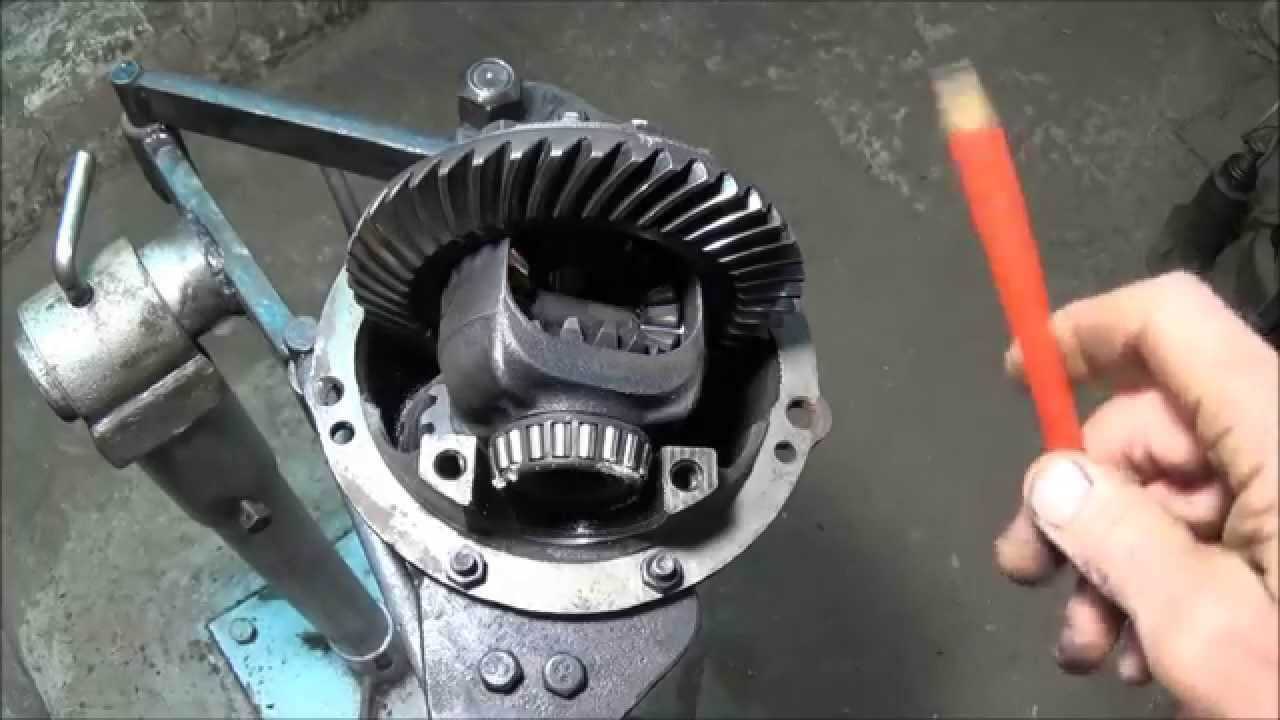

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

главная пара кол-во зубьев на шестернях число оборотов карданного вала на 10 оборотов колеса передаточное число
на ведомой на ведущей
2102 40 9 22,2 4,44
2101 43 10 21,5 4,3
2103 41 10 20,5 4,1
2106 43 11 19,5 3,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Ремонт редуктора заднего моста ВАЗ 2107 не всегда целесообразен. Зачастую проще заменить редуктор на новый. Стоит учесть, что новый узел будет долговечнее восстановленного.

Снятие и установка редуктора

Снятие редуктора

Чтобы снять редуктор, выполните следующие действия:

  • слейте из балки моста масло;
  • приподнимите заднюю часть автомобиля, установите ее на подставки;
  • демонтируйте колеса;
  • отверните гайки, прикрепляющие щит тормоза к балке;
  • выдвиньте полуоси из коробки дифференциала;
  • отсоедините от редуктора карданный вал;
  • подставьте под картер редуктора подставку;
  • выверните болты крепления редуктора к балке заднего моста;
  • выньте редуктор из балки.

Разборка редуктора

Редуктор закрепите на стенде. Снимите стопорные пластины, удалите болты и крышки подшипников коробки дифференциала, а также регулировочные гайки и наружные кольца роликовых подшипников. Прежде, чем снять крышки, пометьте их, чтобы позже установить на прежние места. Извлеките из картера редуктора коробку дифференциала с внутренними кольцами подшипников и ведомой шестерней.

Чтобы демонтировать ведущую шестерню и ее детали, необходимо выполнить следующие действия:

  • перевернуть картер редуктора вверх горловиной;
  • отвернуть ключом (2) гайку крепления фланца, придерживая при этом фланец (3) ведущей шестерни стопором (1);
  • снимите фланец;
  • извлеките ведущую шестерню;
  • из картера выньте сальник, маслоотражатель, внутреннее кольцо переднего подшипника;
  • выпрессуйте с помощью оправки наружные кольца заднего и переднего подшипника;
  • снимите распорную втулку с ведущей шестерни;
  • с помощью съемника (1) и оправки (4) снимите внутреннее кольцо заднего роликового подшипника;
  • извлеките регулировочное кольцо внутренней шестерни.

  • снимаем внутренние кольца (2) коробки (3) с помощью универсального съемника (1) и упора (4);
  • отвертываем гайки крепления шестерни ведомой и выбиваем из коробки ось сателлитов;
  • проворачиваем шестерни полуосей и сателлиты, при этом последние должны выкатиться в окна дифференциала, чтобы их можно было вынуть;
  • снимаем с шестерни полуосей с опорными шайбами.

Установка редуктора

Чтобы разобрать редуктор, необходимо очистить от масла балку моста. Затем нужно положить уплотнительную прокладку на привалочную поверхность, вставить в балку редуктор и закрепить его болтами. Предварительно отверстия в балке и болты обезжирьте и нанесите на болты герметик. Присоедините к редуктору карданный вал и установите полуоси и тормозные барабаны. Установите колесо, наверните (не затягивая) болты их крепления. Кода будут установлены оба колеса, уберите подставки и опустите машину на землю. Далее затяните болты крепления колес с помощью динамического ключа. Очистите магнитную пробку и вверните ее в балку. Заправьте балку моста маслом через маслоналивное отверстие.

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

Разборка редуктора заднего моста ВАЗ-21213, 21214

Снимаем редуктор заднего моста (смотрим статью – Снятие редуктора заднего моста).

Устанавливаем редуктор на стол для сборки

Отворачиваем ключом на 10 болт крепления стопорной пластины регулировочной гайки правого подшипника коробки дифференциала

Также снимаем пластину с левой стороны.

Помечаем керном расположение крышек подшипников коробки дифференциала на картере редуктора

Ключом на 17 отворачиваем два болта крепления крышки правого подшипника коробки дифференциала

Снимаем крышку правого подшипника

Извлекаем регулировочную гайку

Снимаем наружное кольцо подшипника коробки дифференциала.

Аналогично снимаем крышку, вынимаем регулировочную гайку и снимаем наружное кольцо левого подшипника коробки дифференциала.

Если подшипники коробки дифференциала не меняем, то помечаем их наружные кольца для того, чтобы не перепутать при сборке.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи, внутренними кольцами, сепараторами и роликами подшипников.

Из картера редуктора вынимаем ведущую шестерню в сборе с регулировочным кольцом, внутренним кольцом, сепаратором и роликами заднего подшипника и распорной втулкой

Снимаем распорную втулку

Наносим удары молотком через выколотку по внутреннему кольцу заднего подшипника редуктора

Снимаем внутреннее кольцо подшипника

Извлекаем регулировочное кольцо ведущей шестерни.

Извлекаем сальник из гнезда картера редуктора (смотрим статью – Замена сальника ведущей шестерни редуктора)

Извлекаем внутреннее кольцо подшипника ведущей шестерни

С помощью выколотки выбиваем наружное кольцо переднего подшипника ведущей шестерни

Вынимаем наружное кольцо подшипника.

Перевернув картер, также выбиваем наружное кольцо заднего подшипника ведущей шестерни

Для разборки дифференциала съемником спрессовываем внутреннее кольцо подшипника коробки дифференциала.

При отсутствии съемника вставляем зубило между торцем внутреннего кольца подшипника и коробкой дифференциала

Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника

В зазор вставляем две мощные отвертки или монтажные лопатки

Спрессовываем внутреннее кольцо подшипника.

Также спрессовываем внутреннее кольцо другого подшипника.

Зажав коробку дифференциала в тиски с накладками из мягкого металла, ключом на 17 отворачиваем восемь болтов крепления ведомой шестерни к коробке дифференциала.

Молотком с пластмассовым бойком сбиваем ведомую шестерню с коробки дифференциала

Вынимаем ось сателлитов

Проворачивая сателлиты, вынимаем их из коробки дифференциала

Вынимаем полуосевые шестерни

Вынимаем опорные шайбы

Промываем детали редуктора, осматриваем и читаем статью по проверке состояния и сборке редуктора.

8. Замена шестерен дифференциала

Шестерни дифференциала, две полуосевые и два сателлита, вынимаются из коробки дифференциала после снятия ведомой шестерни и удаления оси сателлитов. Полуосевые шестерни установлены в цилиндрических гнездах коробки дифференциала и опираются на коробку через бронзовые шайбы. Подбором шайб по толщине установите зазор 0-0.1 мм между зубьями сателлитов и полуосевых шестерен. При отсутствии шайб воспользуйтесь стальными регулировочными прокладками, которые установите с той стороны бронзовых шайб, с которой торцовая поверхность имеет шероховатость (не скользит по прилегающей поверхности при работе дифференциала).

Шестерни с трещинами, с выкрошенными зубьями замените. При незначительных повреждениях поверхностей скольжения выявленный дефект устраните шлифованием мелкозернистой шкуркой с последующей полировкой.

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

открутить гайку хвостовика;

снять фланец и вынуть ведущую шестерню и регулировочные кольца;

снять сальник, маслоотражатель, внутреннее кольцо подшипника;

выпрессовать съемником наружные кольца подшипников;

разобрать ведущую шестерню с дифференциалом (распорная втулка в этом случае подлежит замене).

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

лавная пара кол-во зубьев на шестернях число оборотов карданного вала на 10 оборотов колеса передаточное число
на ведомой на ведущей
2102 40 9 22,2 4,44
2101 43 10 21,5 4,3
2103 41 10 20,5 4,1
2106 43 11 19,5 3,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Ремонт редуктора заднего моста ВАЗ 2107 не всегда целесообразен. Зачастую проще заменить редуктор на новый. Стоит учесть, что новый узел будет долговечнее восстановленного.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
