Ошибка р0340: код, что означает, как исправить

Замена неисправного датчика скорости Шевроле Нива.

Популярный на территории нашей страны внедорожник Шевроле Нива оборудован высококачественной системой охлаждения, позволяющей постоянно поддерживать оптимальный тепловой режим двигателя. Особенная роль в данном узле принадлежит двум вентиляторам, которые обеспечивают подачу нужного потока воздуха через радиаторную сердцевину.

А еще интересно: Замена ремня генератора Шевроле Нива

Если на Шевроле Нива не включается вентилятор охлаждения, от двигателя перестанет отводиться лишнее тепло, что приведет к перегреву мотора. Так как на этой модели автомобиля число вентиляторов охлаждения увеличено, электрическая схема их функционирования стала намного сложнее, чем в классических легковых авто.

Почему не работает вентилятор охлаждения?

Если на Шевроле Нива не включается вентилятор охлаждения, первым делом, нужно проверить состояние предохранителей, отвечающих за работу узла. Предохранители находятся в монтажном блоке под передней панелью, в районе ног переднего пассажира. На этом авто находится два предохранителя, защищающих электрическую цепь электродвигателя вентиляторов.

В монтажном блоке находится три реле, отвечающих за подключение левого вентилятора на большой скорости и правого — на низкой и высокой скорости вращения. Дополнительное реле срабатывает в случае подачи сигнала с клеммы номер 46 контролера ЭСУД на клемму номер 86. В данном случае напряжение на клеммы двигателя вентилятора проходит через резистор.

Если управляющий сигнал отсутствует, можно говорить о вышедшем из строя реле. При этом на Шевроле Нива не включается вентилятор охлаждения с правой стороны

Важно помнить, что тот же управляющий сигнал отвечает за включение в работу левого вентилятора. При этом между клеммами 85 и 86 происходит процесс перемычки

Однако питание электродвигателя вентилятора, установленного слева, осуществляется через отдельный предохранитель.

Вентиляторы охлаждения на Шевроле Нива не включаются и при поломке датчика, определяющего температуру охлаждающей жидкости. По данным этого датчика система понимает, насколько поднялась или понизилась температура охлаждающей жидкости. При этом контроллер определяет, включать или выключать вентиляторы.

Бывает так, что вентиляторы не включаются по причине деформации пластмассовых кожухов деталей. Такое может произойти при слишком высокой температуре в моторном отсеке. В данном случае лопасти вентилятора будут задеваться за кожух, что приведет к перегреву и расплавлению кончиков. При остановке вентиляторов лопасти попросту приварятся к кожуху и при следующем включении не смогут работать.

Заменить эту деталь сравнительно просто. Бортовой компьютер регистрирует такие ошибки, как Р0340, РО342, РО343.

Ошибка Р0340 появляется на системе самодиагностики, если коленчатый вал прокручивается. Код Р0342 – электрическая цепь распредвала показывает низкий сигнал и код Р0343, соответственно, демонстрирует высокий сигнал. Необходимо проверить проводку – для этих целей хорошо использовать осциллограф или другой тестирующий прибор.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Замена ДПРВ

Если обрыва провода нет, а фишка питания стоит на месте, то вероятнее всего проблема в самом ДПРВ. Его необходимо поменять. Для работы вам понадобится торцовый ключ 10 мм (головка). Датчик расположен на видном месте, с правой стороны головки. Крепится всего на 2 болта. Но несмотря на близкое и удобное расположение, добраться до дальнего болта очень неудобно. Были случаи в практике, когда владельцы снимали впускной коллектор и рампу с форсунками. Другие собственники просто ломали корпус датчика, а затем выкручивали болт. В целом, процесс замены ДПРВ выглядит так:

  1. Отключите от АКБ минусовую клемму.
  2. Отсоедините штекер ДПРВ.
  3. Выкрутите 2 болта крепления датчика.
  4. Установите новый ДПРВ.
  5. Подключите штекер электропитания.
  6. Накиньте минусовую клемму на АКБ.

Заводить машину сразу не надо. Сначала включите и выключите зажигание 2-3 раза. Пусть ЭБУ увидит рабочий датчик. Затем можно завести автомобиль и проверить качество работы двигателя. Если значок Check Engine всё ещё будет гореть, то необходимо подключить контроллер и стереть ошибку Р0340.

Как устранять ошибку P0340?

Поскольку P0340 и P0345 относятся к проблеме цепи, не вините сразу же датчик положения распредвала. Это не означает, что проблема не в датчике, но его замена датчика не всегда решит проблему. Возьмите схему подключения и цифровой мультиметр.

  1. Визуальный осмотр. Убедитесь, что датчик подключен и надежно установлен. Кроме того, следуйте по жгуту проводов, чтобы проверить наличие повреждений, например, в результате недавнего ремонта двигателя, монтажа оборудования, повреждений при ударе и т. п.
  2. Осмотр датчика. Проверка сопротивления. Отсоедините датчик и измерьте сопротивление. Разомкнутая цепь (∞ Ω — бесконечное сопротивление) или короткое замыкание (0 Ω — сопротивление 0 Ом) говорит о том, что сам датчик неисправен.

    Проверка сигнала. Правильный способ сделать это — использовать цифровой осциллограф, но вы можете получить приблизительную оценку работоспособности ДПРВ, переведя мультиметр в режим AC V (переменное напряжение). При проворачивании двигателя вы должны видеть не менее 20 мВ.

  3. Осмотр электрооборудования. Отсоедините разъёмы контроллера и ДПРВ. Подключите перемычку к разъёму датчика. Для этого вы можете использовать небольшую скрепку или кусочек провода. Проверьте сопротивление цепи со стороны блока управления. С перемычкой сопротивление должно быть менее 0,1 Ом. Чем выше, тем хуже. Ищите где-нибудь в цепи обрыв провода или коррозию.Уберите перемычку и проверьте сопротивление цепи — оно должно быть бесконечно (∞ Ω). Если есть некоторое сопротивление, возможно короткое замыкание. Вода в промежуточных соединениях легко может стать причиной этого.

    Проверьте на предмет замыкания на массу, измеряя сопротивление между каждым проводом и землей или отрицательной клеммой аккумулятора. Вы должны получить бесконечное сопротивление. Любое непреднамеренное соединение с землей может исказить или ослабить сигнал.

  4. Другие проблемы. Если в ДПРВ или его проводке проблем не обнаружено, возможно, P0340 или P0345 являются просто сопутствующими кодами неисправностей. Перескочил ремень ГРМ, неисправный сигнал или цепь датчика положения коленчатого вала или пропуски зажигания двигателя могут быть основной проблемой. Дважды проверьте их, прежде чем вернуться к ДПРВ.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0340 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:

  • Alfa Romeo
  • Audi (Ауди А4, Ауди А6)
  • BMW
  • Chery (Чери Индис, Кимо, Тигго, Фора)
  • Chevrolet (Шевроле Авео, Круз, Ланос, Лачетти, Орландо, Эпика)
  • Chrysler (Крайслер Вояджер, ПТ Крузер, Себринг)
  • Citroen (Ситроен Ксара Пикассо, Джампер)
  • Daewoo (Дэу Матиз, Нексия)
  • Dodge (Додж Дуранго, Караван, Неон, Стратус)
  • Fiat (Фиат Альбеа, Добло, Дукато, Пунто, Стило)
  • Ford (Форд Галакси, Куга, Мондео, Транзит, Фиеста, Фокус, Фьюжн, Эскейп)
  • Honda (Хонда Цивик)
  • Hyundai (Хендай Акцент, н1, Гетц, Матрикс, Санта фе, Солярис, Соната, Терракан, Туксон, Элантра, ix35)
  • Infiniti (Инфинити fx35, fx45, m35)
  • Jeep (Джип Гранд Чероки)
  • Kia (Киа Бонго, Карнивал, Оптима, Пиканто, Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
  • Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
  • Lexus (Лексус rx330)
  • Mazda (Мазда 3, Мазда 6, Мазда 626, Мазда cx5, Мазда cx7, Трибьют)
  • Mercedes (Мерседес c180, w203, w204, w212)
  • Mitsubishi (Митсубиси Аиртрек, Аутлендер, Галант, Каризма, Кольт, Лансер, Монтеро, Паджеро, Спейс Стар, L200)
  • Nissan (Ниссан Альмера, Блюберд, Жук, Кабстар, Кашкай, Куб, Максима, Марч, Микра, Мурано, Навара, Ноут, Патфайндер, Примера, Санни, Скайлайн, Теана, Тиида, Х-Трейл)
  • Opel (Опель Агила, Антара, Астра, Вектра, Виваро, Зафира, Корса, Мерива, Омега)
  • Peugeot (Пежо 406, 807, 3008, Боксер)
  • Renault (Рено Меган, Сценик, Трафик)
  • Rover (Ровер 75)
  • Saab
  • Skoda (Шкода Октавия)
  • Ssangyong (Саньенг Актион, Кайрон)
  • Subaru (Субару Аутбек, Импреза, Легаси, Форестер)
  • Suzuki (Сузуки Вагон, Джимни, Гранд Витара, Игнис, Лиана)
  • Toyota (Тойота Авенсис, Витц, Камри, Королла, Ленд Крузер, Прадо, Приус, Хайлендер, Хайлюкс, Ярис)
  • Volkswagen (Фольксваген Гольф, Пассат)
  • Volvo (Вольво s40)
  • Vortex (Вортекс Тинго, Эстина)
  • Волга Сайбер
  • ВАЗ 2109, 2110, 2111, 2112, 2114, 2115
  • Лада Веста, Калина, Нива, Приора
  • Уаз Буханка, Патриот, Хантер

С кодом неисправности Р0340 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0108, P0113, P0118, P0138, P0158, P0335, P0345, P0351, P0365, P0443.

На ремонте у нас находится автомобиль ВАЗ 2112 с 16 клапанным двигателем, на котором необходимо заменить датчик фаз. Покажем как это сделать своими руками быстро и правильно.

Датчик фаз отвечает за впрыск топлива, если он выходит из строя, форсунки дают впрыск топлива одновременно, независимо от того где находится поршень и распредвалы. Симптомы: прострелы, нестабильный холостой ход, повышенный расход топлива, на панели приборов загорается Check Engine, при диагностике показывается ошибка Р0340. Перед заменой необходимо выполнить диагностику, в первую очередь проверить все провода идущие к датчику.

Датчик фаз располагается возле шкива впускного распредвала. Для его замены первым делом снимаем минусовую клемму с АКБ, затем откручиваем и отводим в сторону бачок адсорбера:

Длинным накидным ключом подлазием над ремнем генератора и откручиваем два болтика:

С ближним болтиком проблем нет, только не уроните его в низ. Ко второму доступ сложнее, приходится совершать много движений ключом на небольшой радиус. После снятия осматриваем датчик фаз на наличие механических повреждений:

Если он повреждён, есть задиры, необходимо снять кожух ремня ГРМ и устранить на задающем диске все дефекты которые повреждают датчик. В нашем случае он целый, из строя вышла его электронная часть. Чтобы нам легче поставить новый датчик фаз, пластилином зафиксируем дальний болтик в отверстии, для того чтобы он не падал:

Закручиваем всё в обратной последовательности. В других интернет инструкциях по замене датчика фаз, предлагают снимать генератор, впускной коллектор и даже фары с бампером. Артикул оригинального датчика 2112.3706040-01 его аналоги VS-CM 0112, CMPS-LA2112, 4102.3847.

Видео замена датчика фаз в ВАЗ 2112, 16 клапанов:

Резервное видео как заменить датчик фаз в ВАЗ 2112:

  • https://elm3.ru/diagnostika/oshibka-p0340
  • https://m.etlib.ru/blog/1012-p0340—oshibka-datchika-raspredvala
  • https://autofakty.com/oshibka-0340-chto-eto-znachit-i-kak-ustranit-neispravnost/
  • https://autonevod.ru/obd2-codes/p0340
  • http://remontautohelp.ru/zamena-datchika-faz-vaz-2112-16-klapanov-foto-i-video-instrukciya-oshibka-r0340/

Ошибки 0343, 0340 и другие симптомы неисправности

Кроме сообщения об этих ошибках, о неисправности датчика может говорить как повышенный расход топлива, резкое снижение динамики, невозможность провести самодиагностику двигателя, иногда двигатель может отказываться запускаться.

Тем не менее иконка Check Engine может загореться уже в том случае, когда датчик полностью вышел из строя и система диагностики его попросту не идентифицирует. Поэтому есть опасность ещё некоторое время пользоваться неисправным датчиком, а это ни к чему хорошему не приведёт.

Check Engine сигнализирует о выходе из строя датчика положения распредвала

Именно поэтому и стоит проверять датчик при первых появлениях подозрительных симптомов. Дело ещё и в том, что на этот датчик ориентируется система впрыска, когда вычисляется момент подачи топлива, а сбой в этой системе грозит не только повышенным расходом топлива, но и падением мощности, нестабильностью работы двигателя. Цена датчика, независимо от количества клапанов в двигателе, редко превышает 600 рублей и зависит от производителя.

Как проверить мультиметром датчик фаз на ВАЗ-2114

Понятно, что профессиональный лабораторный осциллограф едва ли кто-то держит в гараже. Только на балконе. Поэтому обойдёмся менее сложным прибором, который должен быть у каждого автомобилиста — мультиметром. Технология проверки проста и понятна, но в зависимости от типа двигателя, несколько отличается. Проверяем датчик на восьмиклапанном двигателе:

  1. Для проверки будет необходимо замерять напряжение в бортовой сети и убедиться, что при включённом зажигании оно в норме.

Измеряем напряжение в бортовой сети

Мультиметром измеряем напряжение на контактах датчика фаз

К датчику подносим металлический предмет и замеряем напряжение

Для 16-клапанного двигателя проверка проходит так же, только замерять напряжение нужно между минусовой клеммой датчика и клеммой В. Падение напряжение также должно составлять 0,4 В во время нахождения в поле датчика металлического предмета и 0,9 В, когда предмет убирают.

Бортовой компьютер может показывать две ошибки, связанные с нашим датчиком:

  • ошибка 0340 , которая говорит о физическом отсутствии датчика, значит, на него не поступает напряжение или чувствительный элемент вышел из строя;
  • при возникновении ошибки 0343 большая вероятность того, что уровень импульса датчика завышенный, что может быть следствием отсутствия контакта на клеммах или повреждение сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и выкрутить фиксирующий болт.

Демонтированный датчик фаз

После чего стоит проверить чистоту контактов на колодке и установить новое устройство. Сразу после замены датчика сообщения об ошибке должны исчезнуть. Удачного всем ремонта и стабильных фаз!

Что нужно проверить

Часто замена датчика исправляет этот код, но это не всегда помогает

Поэтому важно проверить следующее:

  • Убедитесь, что проводка не проложена слишком близко к каким-либо вторичным компонентам зажигания (катушке, проводам свечей зажигания и т. д.).
  • Визуально проверьте проводку датчика распредвала на наличие следов ожогов, обесцвечивания, свидетельствующих о перегреве или натирании обо что-то.
  • Визуально проверьте ДПРВ на наличие повреждений.
  • Визуально проверьте зубчатый шкив через отверстие под датчик (если это возможно) на наличие отсутствующих зубов или любых повреждений.
  • Если задающий диск не виден снаружи двигателя, визуальный тест можно выполнить только путем снятия распредвала или впускного коллектора (в зависимости от конструкции двигателя).
  • Если всё в порядке — замените датчик.

Симптомы неисправности

Основным симптомом появления ошибки P0343 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
  2. Падение мощности двигателя.
  3. Возможны пропуски зажигания в цилиндрах двигателя. Также двигатель автомобиля может работать неустойчиво.
  4. Плавающие обороты, а также попытки заглохнуть на холостом ходу.
  5. Двигатель глохнет либо плохо заводится.
  6. Повышенный расход топлива.

На каких автомобилях проявляется ошибка

Неправильно будет сказать, что только на автомобилях Nissan появляется ошибка P0340. Это достаточно распространённое явление, касающееся целого ряда марок и моделей авто.

Статистика показывает, что чаще всего ошибка с кодом P0340 появляется на автомобилях, у которых под капотом стоит 16-клапанный ДВС. Но также есть вероятность её проявления на автомобилях типа ВАЗ 2110 или ВАЗ 2114, ВАЗ Нива, оснащённых 8-клапанными моторами.

Также специалисты отмечают, что это характерная неисправность для бензиновых ДВС, переведённых на ГБО 4 поколения. Здесь предусмотрен отдельный ЭБУ. При первом возникновении этой ошибки нарушаются настройки параметров работы газобаллонного оборудования. Из-за этого автовладельцам приходится постоянно проводить повторные настройки, если не устранить причину ошибки.

К числу машин, для которых ошибка P0340 является наиболее актуальной, можно отнести следующие марки и модели:

  • Mitsubishi Lancer;
  • Chevrolet Cruze;
  • Kia Spectra;
  • Nissan Almera;
  • Lada Kalina;
  • Lada Priora;
  • Toyota Corolla;
  • Opel Vectra;
  • классика ВАЗ и пр.

Если проверка сканером показала наличие соответствующей ошибки, следует принять меры по её устранению. Для этого необходимо провести диагностические мероприятия с параллельным решением возникающих проблем.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

27 163

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

20 мая

Статьи Кузов Прочее по ремонту

22 038

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы. Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.

28 дек

Статьи Двигатель и его компоненты

16 579

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

24 дек

Ремонт Двигатель и его компоненты

15 852

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

09 янв

Статьи Двигатель и его компоненты Система зажигания

15 594

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

17 сен

Статьи Тормозная система

14 793

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное — мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься — почему мои тормоза дымят? Дымящиеся тормоза — это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

24 дек

Ремонт Электроника и оборудование

13 703

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

11 131

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

09 фев

Двигатель и его компоненты Система зажигания

9 752

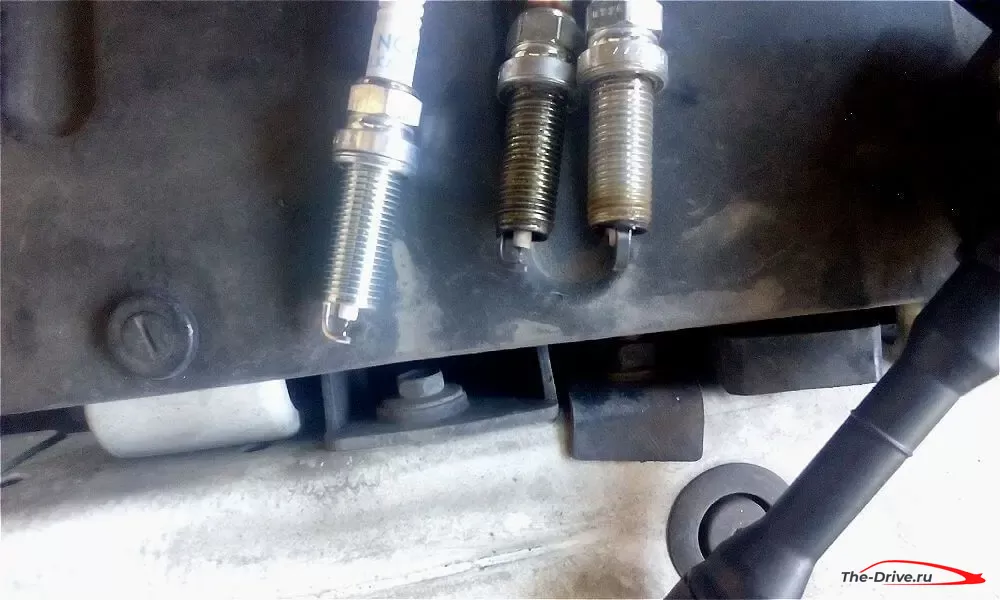

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

19 авг

Статьи Прочее по ремонту

9 274

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

18 дек

Электроника и оборудование Электросхемы

9 121

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

КАКИЕ БЫВАЮТ ОШИБКИ, ОПРЕДЕЛЯЮЩИЕ НЕИСПРАВНОСТЬ ДАННОГО МЕХАНИЗМА?

КОД ОШИБКИ — 0340

Происходит довольно частое явление, когда светится «мясорубка» на приборной панели (check engine).Этот процесс появляется так: при запуске двигателя стартер работает несколько секунд, а после высвечивается ошибка датчика фаз 0340. Все дело в том, что при запуске автомобиля электронный блок управления двигателя ждет определенный сигнал от датчика фаз. В случае его отсутствия, блок управления не подает импульс на систему зажигания и систему топлива подачи. Следовательно, двигатель не запускается, и зажигается лампочка контроля работы двигателя, фиксируя на ВАЗ 2114 «ошибка 0340». Диагностировать поломку можно при помощи бортового компьютера автомобиля, либо обратиться в специализированный сервисный центр.


Ошибка check engine на ВАЗ 2114

Симптомы данной проблемы:

  • Повышенный расход топлива.
  • Затрудненный запуск двигателя.
  • Уловимые шумы при включении ключа зажигания.

КОД ОШИБКИ — 0343

Обозначает высокий уровень импульса регулятора, эта ошибка датчика фазы ВАЗ 2114 встречается реже, чем первая, и она напрямую связанная с неисправностью самого прибора. Решается проблема полной заменой агрегата, она не требует диагностики и посещений специализированных салонов. Ошибка 0343 может быть связана с простейшим окислением проводов на механизме, которые нужно очистить и проверить их целостность.

Внимание: на клемме механизма и на контакте А должно быть 12В, а на остальных – 0В. Ошибка датчика фазы могут быть вызвана неисправностью функционирования датчика положения коленчатого вала, также возможно – соскочил ремень ГРМ на зуб, вывернуло шпонку шкива ремня генератора, расшатало шестерню коленвала, произошла выработка на верхней и нижней шестернях

Как видно, зацепок может быть много, главное, правильно сделать диагностику и эффективно устранить проблему

Ошибка датчика фазы могут быть вызвана неисправностью функционирования датчика положения коленчатого вала, также возможно – соскочил ремень ГРМ на зуб, вывернуло шпонку шкива ремня генератора, расшатало шестерню коленвала, произошла выработка на верхней и нижней шестернях. Как видно, зацепок может быть много, главное, правильно сделать диагностику и эффективно устранить проблему.

Признаки неисправности датчика фаз на ВАЗ 2114, связанные с этой ошибкой, могут быть:

  1. ухудшение набора скорости при разгоне автомобиля;
  2. проблемы в работе двигателя, при старте агрегата;
  3. стартер крутится при запуске 4 с и загорается чек;
  4. сбой режима диагностики;
  5. выхлопные газы становятся прозрачными, повышается уровень выброса углекислого газа.

Внимание: контрольный сигнал «Check Engine» (светящая лампочка на панели приборов, которая свидетельствует о неисправностях в системе управления двигателя), при исправном двигателе должна погаснуть через 0,6 секунд после запуска. Этого вполне достаточно для того, чтобы система диагностики констатировала, что все в порядке

Если же лампочка продолжает гореть, значит присутствует неисправность, и ошибка на ВАЗ 2114 – точное этому подтверждение. Ее выявить можно с помощью профессионального сканера на СТО или же «своими усилиями». Речь идет о поверхностном диагностировании причины, которая может дать представление о примерном выявлении неисправности изделия. Что делать дальше – решать владельцу авто, можно заменить датчик на новый и избавиться от всех «приборных ошибок», а также можно сделать генеральную очистку проводов механизма, промыть полностью весь датчик в специальной жидкости.

Внимание: бывает такая ситуация – поменял датчик, а через несколько часов лампочка снова зажигается. Такая проблема может возникнуть при заправке некачественным топливом, или же механизм неправильно установлен и требует профессионального вмешательства специалистов! Также может попасться брак, и такое бывает

Необходимо после смены датчика сделать инициализацию, дабы избежать подобной неприятности.

Если авто находится в пути и возникло свечение ошибки 0343 или 0340, то временным вариантом «лечения проблемы» можно применить следующий вариант: провернуть датчик на несколько градусов вокруг своей оси, а после снова надежно закрепить.

Такой метод поможет отрегулировать подачу топлива в правильном режиме и уменьшить расход топлива при движении авто.

При выявлении симптомов неисправности датчика положения распредвала необходимо визуально проверить механизм. Может быть проблема поломки одной из:

  1. внешнем повреждении;
  2. образовался конденсат или зачисление на контактах;
  3. повредилась целостность электропроводки возле агрегата.

Если все в порядке, значит, требуется произвести демонтаж прибора. Замену можно произвести самостоятельно, без посещения автосервиса.

Датчик фаз ДФ ВАЗ 2114, ВАЗ 2115 неисправности и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик фаз ВАЗ 2114, ВАЗ 2115 один из основных датчиков, с помощью которых контроллер вычисляет параметры работы движка на инжекторных моторах российского производства.

Хочется сразу сказать, что ДФ стоит и на других марках ВАЗ, типа десятка, Калина, Приора и так далее, просто в этой статье мы рассматриваем его описание на примере этих моделей.

Датчик фаз (ДФ) ВАЗ 2114

Этот датчик определяет положение распредвала. Его ещё называют ДПРВ. ДФ устанавливается на 16 клапанные агрегаты ВАЗ и на восьми клапанные с норами токсичности ЕВРО-3, поскольку он экономить топливо.

Для любителей истории, датчик фаз начали устанавливать в массовом производстве на заводах ВАЗ с 2007 года.

Для чего нужен датчик фаз (ДФ)?

Перед тем, как рассказывать о ремонте, нужно узнать, для чего нужен этот датчик. Он определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт.

Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Когда он не работает, топливо может подаваться одновременно на два цилиндра. При поломке бортовой компьютер выдает ошибку 0340 или 0343, что свидетельствует о неисправности датчика фаз.

Также могут наблюдаться такие признаки:

  1. При вращение стартера четыре, пять секунд движок запускается и загорается лампочка проверить движок (check engine). Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.
  2. Довольно прилично увеличивается расход топлива, процентов на 15.
  3. Не работает режим самодиагностики.
  4. Падает динамика двигателя.

Неисправности датчика фаз определить в домашних условия трудно. Так что его диагностику нужно проводить на специальных СТО, поскольку оборудование для его диагностики стоит достаточно дорого.

Как заменить датчик фаз ВАЗ 2114, самостоятельно.

А вот его замена – очень легкая работа. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Вот и все работы вышло, как говорится на десять минут. Да цена самого датчика лежит в пределах 15 долларов в зависимости от регионов.

Как устранить или сбросить код неисправности P0340

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0340:

  1. Визуальный осмотр всей электропроводки и разъемов в цепи.
  2. Проверка целостности проводки цепи.
  3. Проверить работу (напряжение) датчика положения распределительного вала.
  4. При необходимости замените датчик положения распределительного вала.
  5. Проверить также схему положения коленчатого вала.
  6. При необходимости замените проводку цепи и/или разъемы.
  7. Диагностика/замена ЭБУ по мере необходимости.

Диагностика и решение проблем

Проверьте двигатель или просмотрите историю техобслуживания автомобиля на предмет недавнего ремонта зубчатого ремня ГРМ. А также датчика распредвала или датчика коленчатого вала.

При выключенном зажигании снимите фишку с датчика распредвала. Включите зажигание и убедитесь, что тестер загорается между клеммой 1 цепи напряжения зажигания и заземлением.

Проверяем тестером, нет ли короткого замыкания на землю или обрыва/высокого сопротивления в цепи напряжения зажигания. Если проверка цепи пройдена и предохранитель цепи зажигания разомкнут. Проверьте все компоненты подключенные к цепи зажигания, и при необходимости замените их.

Подключить тестер между клеммой заземления 2 и клеммой напряжения зажигания 1. Убедиться, что тестер загорелся. Если тестер не загорается, проверьте цепь заземления на обрыв/высокое сопротивление.

Включите зажигание, проверьте 4,2-5,2 В между клеммой 3 сигнальной цепи и клеммой 2 цепи заземления. Если диапазон сигналов ниже указанного, проверьте цепь сигнала на короткое замыкание на землю или обрыв/высокое сопротивление. Убедитесь, что проверка цепи выполнена правильно и замените электронный модуль.

При значении выше указанного диапазона, проверьте цепь сигнала на наличие короткого замыкания на напряжение. Если проверка цепи выполнена правильно, замените электронный модуль.

Проверьте следующие условия, если до появления ошибки P0340 проводились ремонтные работы:

  1. Правильный монтаж датчика распредвала.
  2. Правильный монтаж датчика коленчатого вала.
  3. Проблема с натяжителем зубчатого ремня.
  4. Неправильно установленный ремень газораспределительного механизма.
  5. Прыжок зубьев звездочки через зубчатый ремень газораспределительного механизма.
  6. Зубчатое колесо коленчатого вала или ревматический датчик распредвала смещены из верхнего тупикового положения (TDC) на коленчатом валу.

При возникновении любого из вышеперечисленных условий произведите необходимый ремонт.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
