Как проверить работу суппортов

Как сделать из неработоспособного поршня тормозного цилиндра, работоспособный?

1) В самом начале операции, вам нужно будет снять колесо с автомобиля.

Примечание! Когда кстати будете снимать колесо с автомобиля, попробуйте его крутнуть когда оно будет находиться в воздухе, если он будет тормозить тогда у вас действительно пришёл в негодностью какой то поршень!

2) После того как у вас колесо будет снято, сразу же снимите вслед за ним суппорт с автомобиля для того чтобы достать из него тормозной поршень который не работает. (О том как снять тормозной суппорт на передне-приводных автомобилях, см. в статье: «Замена тормозного суппорта на ВАЗ 2109», а о том как снять данный суппорт на классике, смотрите «вот в этой статье»)

3) Теперь когда суппорт будет снят с автомобиля, вам нужно будет разыскать тиски, либо очень сильный компрессор, для того чтобы извлечь поршень из тормозного цилиндра, так вот если у вас будут тиски, тогда подойдите к ним и зажмите сам поршень а за суппорт после того как зажмёте поршень тяните при этом, и тем самым поршень снимется со своего установочного места.

Примечание! В том случае если у вас не будет тисков, тогда возьмите в руки компрессор или же ещё что ни будь, где воздух может выходить под давлением и тем самым засуньте шланг от компрессора в небольшое отверстие суппорта, а именно туда куда у вас подсоединяется сам тормозной шланг и после этого включите компрессор и поршень вылетит из своего установочного места!

4) Далее возьмите снятый поршень в руки и осмотрите его, если вы обнаружите на нём следы ржавчина как показано стрелкой на фото ниже, тогда их придётся удалить при помощи какого ни будь химического средства либо же при помощи ещё чего ни будь (Хороший пример очищения поршня от ржавчины, показан в одном из видео-роликов чуть ниже), а после того как ржавчина будет удалена осмотрите ещё и в добавок сам тормозной суппорт и в завершение соберите все ранее снятые детали в обратном порядке снятию и в самом конце проверьте их работоспособность.

Примечание! Всё же новый поршень стоит в магазине на наши отечественные автомобили не слишком дорого, поэтому если у вас будет возможность тогда всё же лучше замените его на новый а старый выбросите, потому что кто знает через какое время он начнёт снова гнить, может он даже недели не продержится и тем самым вам опять придётся разбирать всю тормозную систему, и да кстати если будет на нём порвал пыльник тогда такой поршень уже обязательно вам нужно будет заменить на новый, так как во внутреннюю часть уже попала грязь и вывести её оттуда вряд ли удастся, да тем более там ещё будет смазка, поэтому как говориться сами решайте ремонтировать поршень или же менять на новый!

Дополнительный видео-ролик: Если вы хотите знать о том как извлечь поршень из тормозного цилиндра на передне-приводных автомобилях на примере ВАЗ 2109, тогда просмотрите чуть ниже видео-ролик, в котором это всё подробно объясняется:

Ремонт суппорта и замена поршней

Подвижных частей у переднего суппорта Лады «Приора» всего две: направляющая и тормозной поршень. При закисании первой, теряет подвижность весь механизм. В результате суппорт плохо реагирует на тормозные усилия и постепенно перестает справляться со своей задачей по сжатию диска. Давление начинает передаваться только на внутреннюю колодку, что приводит к более сильному ее износу, по сравнению с внешней.

Для того чтобы заменить скобы суппорта, поддомкрачиваем ту часть автомобиля, с которой будем работать или подымаем на подъёмнике. Снимаем колесо. Скоба переднего тормозного суппорта на Калине — это составляющая часть тормозного цилиндра. В нее вставляются направляющие, по которым ходит суппорт, и колодки. Сама скоба прикручивается к поворотному кулаку. Далее вы узнаете, как выполнить ремонт скобы суппорта своими руками.

Восстановление скобы тормозного суппорта — процесс довольно сложный и длительный, поэтому, если лопнула скоба суппорта, если она деформирована, или заломаны болты крепления скобы, то лучше ее просто заменить на новую. Замена скобы суппорта на ВАЗе выполняется достаточно просто.

Поворачиваем для удобства работы колёса. Снимаем тормозной суппорт. Для этого расшплинтовываем два болта направляющих

И ключом №13 откручиваем их.

Снимаем подвижную скобу суппорта с тормозным цилиндром и вешаем его на поперечный рычаг. Это исключит повреждение тормозного шланга.

Вынимаем тормозные колодки.

Ключом №17 откручиваем 2 болта крепления скобы к поворотному кулаку.

Теперь берём новую скобу. Из старой скобы в неё нужно переставить направляющие.

Спасибо за подписку!

Извлекаем их. Протираем. Обязательно смазываем специальной смазкой для направляющих, на основе литиевого мыла. И вставляем в новую скобу. Если направляющие не смазать, то в какой-то момент суппорт заклинит. А это значит, что тормозной механизм перестанет работать.

Перед установкой в новых скобах рекомендуется разработать резьбовые отверстия, поскольку заводская краска может препятствовать заворачиванию болтов. Для этого зажимаем скобу в тисках. И вкручиваем крепёжный болт ключом №17.

Сейчас устанавливаем новую скобу и собираем конструкцию суппорта.

Наживляем болты крепления скобы к поворотному кулаку. И с усилием зажимаем их ключом №17. Вставляем тормозные колодки. Устанавливаем тормозной цилиндр. Закручиваем болты направляющих. Зажимаем их. И зашплинтовываем. Устанавливаем колесо.

Клинит тормозной суппорт: причины, диагностика, последствия

Неисправность тормозной системы крайней опасна в условиях современного автомобильного движения. Особенно, если неожиданно заклинил тормозной суппорт, прижимающий колодку к диску.Как правило, это происходит из-за невозвращения гидравлического цилиндра (поршня).

Почему скрипит и заклинивает тормозной суппорт

Второстепенные причины заклинивания:

• колодки неправильно установлены изначально, поэтому начинают скрипеть;
• изношены на 70-80 процентов диски — из-за агрессивной манеры езды или естественных причин;
• неверно подобрана смазка или она отсутствует;
• внутрь механизма попала грязь, влага.

Одна из главных причин, почему механизм скрипит, заклинивает — перегрев. Трение при активном торможении провоцирует выработку тепла. От этого испытывают высокие нагрузки не только колодки, но и сам прижиматель. Поэтому его, по крайней мере, добросовестные производители, стараются изготавливать из максимально прочного материала.

Заклинило суппорт в дороге: причины и признаки

Суппорт заклинивает и выходит из строя по причине перегрева, попадания в него грязи и влаги. Также выделяют и другие провоцирующие факторы:

1. Износ тормозного механизма. Такое случается, когда водитель не следит за деталями автомобиля, не проводит их своевременное диагностическое обслуживание. Суппорт приходит в негодность и заклинивает, часто прямо на дороге.
2. Неправильная установка колодок. Когда они располагаются не параллельно дискам или не на положенных местах вследствие ошибки в ходе ремонта, тормозной механизм заклинивает.
3. Отсутствие смазывающего состава или неправильный его подбор. Обычно водители стараются сэкономить на смазке, что чревато множеством проблем. Нужно подбирать средство, которое способно уменьшать трение в процессе эксплуатации деталей, и обладающее охладительными свойствами. Качественная смазка должна обеспечить механизму защиту от экзогенных неблагоприятных факторов. Особенно в зимнее время, когда дорога усыпана наледью, снегом, камнями.

Когда суппорт заклинивает, это сопровождается рядом характерных признаков:

• диски сильно нагреваются, в салоне ощущается запах гари (эти проявления характерны для перегрева деталей тормозного механизма);
• при нажатии на тормоз автомобиль ведет в сторону (обычно в ту, где локализуется заклинивший суппорт);
• после отпускания тормозной педали в салоне слышен скрип – признак износа детали тормозной системы;
• сильно расходуется тормозная жидкость;
• на колесном диске виднеются капли масла.

Если заклинило суппорт в дороге, автомобиль может начать самостоятельно тормозить. Это происходит из-за того, что тормозные колодки находятся в постоянном взаимодействии с дисками. В результате машина постоянно будет тормозить, даже когда водитель не касается педали тормоза. Колодки станут быстрее приходить в негодность.

При обнаружении даже одного из этих явлений, важно предпринять неотложные меры – провести диагностику тормозной системы, нивелировать установленные неполадки

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Заклинили поршни тормозных цилиндров что делать?

Добро пожаловать! Тормозные цилиндры – благодаря ним осуществляется торможение, а без поршней которые в них находятся данные цилиндры работать совсем не будут, поэтому если выходит из строя поршень, то приходиться идти в автомагазин и покупать новый тормозной цилиндр, потому что без тормозов ездить страшно и тем более опасно, но не во всех случаях поршни перестают работать навсегда, иногда их можно будет оживить а о том как это сделать, мы и напишем подробно в этой статье.

Примечание! Для работы вам нужно будет запастись: Домкратом для того чтобы поднять какую либо сторону у автомобиля, а так же баллонным ключом и возможно придётся ещё запастись кирпичами, а так же возможно пригодиться ещё основной набор гаечных ключей и головок!

Как понять то что поршни тормозного цилиндра не работоспособны? Дайте ответим на этот вопрос прежде чем перейдём к ремонту поршней, а именно неработоспособным (То есть поршни не перемещаются в цилиндре), поршни признаются если они вообще не двигаются и стоят при этом на одном своём месте, вследствие чего с автомобилем а именно с тормозами начинает происходить ряд проблем, то есть автомобиль не может нормально ехать потому что он постоянно тормозить хотя на педаль тормоза вы вообще не жмёте, а может быть и такое что машина будет ехать но тормозить она при этом будет гораздо хуже чем это положено, в общём давайте разберёмся почему выходит из строя эти поршни цилиндра.

Время от времени уплотнительное кольцо (Указано на фото ниже стрелкой) которое по кругу облегает поршень либо изнашивается, либо же в нём образуются микро трещинки через которые начинает внутрь самого поршня где находиться смазка попадать грязь и вследствие чего поршень приход в негодность.

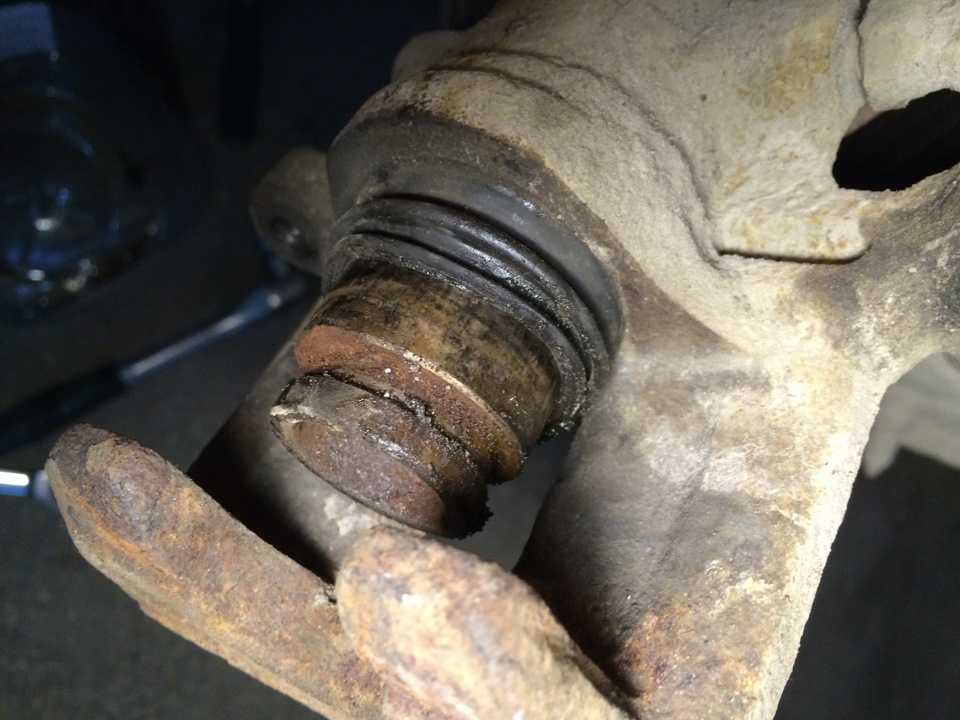

А так же поршень может просто закиснуть в тормозном суппорте, а случиться это может из-за наших дорог которые в зимний период все в основном посыпаны песком с солью, а тормозная система находиться вить в самой нижней части автомобиля и поэтому на неё при резком торможение, да и вообще при движение летит вся эта соль которая понемногу доводит ситуацию до того что поршень просто ржавеет, другим языком он просто закисает, в связи с чем его потом будет очень трудно сдвинуть со своего места и тем самым он перестаёт двигаться а значит и работать.

Ещё кстати можно очень легко понять если у вас поршень какой то закис, в том случае если у вашего автомобиля увеличивается расход топлива по трассе, а так же если машина начала как уже было сказано ранее хуже ехать, а так же если вы заметили то что на нейтральной передачи машина начала понемногу притормаживать, ещё это можно понять если машину начинает нести в занос на зимней дороге от торможения, всё это говорит о том что поршень у вас перестал работать.

Ремонт суппортов

Если суппорт не пострадал от выработки или коррозии, его можно отремонтировать и ездить дальше. Как правило, ремонт делают в двух случаях: когда подклинивают колодки или когда нужна замена ремкомплекта.

Внешние металлические пластины колодок могут ржаветь от постоянной влаги, соли и другой химии с дороги. Не спасает даже краска, которой они покрыты. Когда ржавчины много, колодки плохо перемещаются и могут заклинить.

Если проблема не затронула сам суппорт, колодки можно почистить, смазать (использовать нужно высокотемпературную смазку и следить, чтобы она не попала на фрикционные поверхности), а затем поставить на место.

Если же на прилегающих поверхностях суппорта видна выработка, даже небольшая, чистка колодок не поможет. Здесь можно только заменить саму деталь. Ниже, видео по теме, что делать чтоб не клинило механизм.

Купить сменный комплект резины для суппорта – задача несложная, принцип тот же, что и при покупке самого суппорта (поиск по VIN-коду автомобиля или марке/модели/году выпуска и т.д.)
При самостоятельном ремонте нужно подготовить место, где можно разобрать суппорт, чтобы внутрь механизма не попала пыль и песок, далее делаем все пошагово.

1. Демонтаж суппорта.
2. Полная разборка, очистка.
3. Проверка на предмет коррозии и выработки.
4. Смазка направляющих.
5. Установка ремкомплекта: уплотнителей направляющих, уплотнителей цилиндров, уплотнитель штуцера прокачки, пыльников направляющих, пыльников поршней.
6. Сборка и установка на место.
7. Прокачка тормозной системы.

На видео, ниже, наглядно показано, как произвести замену. Советуем сделать громкость тише, а то музыка немножко раздражающая.

Совет: если вы впервые разбираете суппорт, фотографируйте каждую деталь до ее снятия. Это поможет правильно собрать всю систему.

Причины подклинивания и скрипов

Теперь непосредственно о том, как определить наличие проблемы.

Первичным признаком, указывающим на неисправности в составе суппортов автомобильной тормозной системы, выступает скрип.

Именно скрип говорит о том, что элемент серьезно износился. В ближайшее время узел требуется в обязательном порядке заменить, о чем машина буквально и фигурально кричит. Не услышать подобный скрип крайне сложно. Но почему-то его все равно упорно игнорируют тысячи автомобилистов. В итоге они расплачиваются довольно дорогой ценой. Порой вплоть до ДТП, возникших в результате отказа тормозов на ходу. Чтобы этого не допустить, нужно разобраться в вопросе и понимать суть происходящего.

Первым делом стоит взглянуть на возможные причины.В действительности здесь стоит искать причину в нескольких потенциальных проблемах. Некоторые из них возникают по вине автомобилиста, другие обусловлены естественным процессом износа.

В любом случае появление скрипа как симптома является предвестником того, что в самый неподходящий момент суппорт может попросту заклинить.

Если знать причины, вы сможете их предотвратить и устранить неполадки, обратившись в автосервис, либо решив проблему своими силами.

Причины такие:

• Тормозные колодки были изначально неправильно установлены. В итоге они не стоят строго параллельно относительно ответных дисков. Из-за этого часто появляется скрип;
• Тормозные автодиски серьезно износились. Причины в естественном износе и агрессивной эксплуатации авто;
• Смазка в узле отсутствует. Ее изначально было мало, либо она израсходовалась;
• Смазку подобрали неверно. Многие экономят на смазке, предназначенной для суппортов, отсюда и последствия.

Наиболее нежелательной и опасной справедливо считается ситуация, когда поршень не возвращает, узел начинает подклинивать в процессе работы.

Представьте, что вы едете на авто, нажимаете на тормоз, а затем снова разгоняетесь. Но при этом суппорта не отпускают передние тормоза. Возникает дополнительное сопротивление, машина пытается ехать, но не может. Как итог, неконтролируемое торможение, крайне интенсивный износ и серьезный перегрев всей системы.

Как провести самостоятельный ремонт, если заклинило суппорт в дороге

Если водитель заметил признаки, указывающие, что тормозной механизм заклинило, требуется срочно:

1. Остановить машину. Заглушить двигатель.
2. Взять дощечку мелких размеров, приложить ее к суппорту, слегка постучать.

Конечно, нет 100% гарантии эффективности такого способа, но когда времени совсем нет, как и других подручных средств, прибегают именно к нему.

Оптимально провести самостоятельную диагностику. Алгоритм следующий:

• оставить машину постоять холодной минимум 15 минут;
• проехаться 100 метров с целью разогрева транспортного средства;
• остановить авто, прощупать каждое колесо – какое из них будет самым горячим, там и заклинило суппорт.

Далее проводят такие действия:

• поднимают транспортное средство домкратом, снимают колесо;
• когда заклинило трос ручника, его очищают универсальной смазкой WD-40;
• если заклинило поршень, пользуются методом дощечки, который описан выше.

Когда водитель не владеет навыками проведения экстренных ремонтных работ, лучше вызвать эвакуатор, чтобы отвезти машину к профессиональным механикам.

Очень жесткая педаль

Тугая педаль, короткий ход при нажатии… При торможении машина теряет курсовую устойчивость, норовя уйти в сторону. Чаще всего такое случается при заклинивании цилиндров суппорта в одном из контуров системы. Если машину никуда не заносит, а неприятность выражается только в резко возросшем усилии при торможении, виноватым может быть вакуумный усилитель тормозов или подводящий разрежение шланг.

Иногда повышенное усилие на педали вызвано применением низкокачественных тормозных колодок, а также чрезмерным загрязнением, замасливанием как самих колодок, так и поверхностей дисков или барабанов. Но такое случается довольно редко.

Еще возможен полный износ тормозных колодок или их обрыв. Бывает, что на поверхности дисков образуется ледяная или соляная корка. Не исключено и низкое качество накладок тормозных колодок, а также сильная коррозия тормозного диска (зачастую больше с внутренней стороны).

10 основных причин, почему клинят задние тормоза

1. Износ тормозных колодок.

Если тормозные колодки начинают клинить или выходить из строя, это связано с их быстрым износом, поэтому для надежности их необходимо регулярно менять. В дисковой тормозной системе колодки без проблем работают до 40 000 км. После того как пробег достигнет этого значения, их меняют. Подобный подход связан с конструкцией колодок, которые представляют собой металлические пластины с абразивной накладкой. Накладка, контактируя с чугунным диском, постепенно истирается. Также она разрушается от перегрева и в результате отслоения от основы. Неисправность может проявиться в уменьшении уровня тормозной жидкости в расширительном бачке, а также скрипе или скрежете при торможении. Тогда следует незамедлительно менять колодки.

Износ тормозных дисков и барабанов.

Чтобы задние тормоза не клинили, нужно отслеживать состояние дисков и барабанов. Срок службы этих деталей вдвое больше, чем у колодок. То есть можно сменить два комплекта колодок, которые начнут клинить, и только потом поменять тормозной диск и барабан. Как правило, предельный срок износа производитель указывает в документах, по его достижению нужно детали менять, чтобы задние тормоза не клинили.

Поэтому довольно популярной услугой проточки тормозных дисков пользоваться нет смысла, она не увеличит их срок службы. На необходимость замены дисков указывают и вибрация руля при торможении, и цвет детали, говорящий о сильном перегреве. Последнее оборачивается короблением и ухудшением замедления, а то и вовсе прекращением нормального функционирования АБС.

Утечки в гидравлической магистрали.

К числу наиболее опасных причин, почему клинят задние тормоза, относится разгерметизация тормозной магистрали. Определить её достаточно просто: нажимая на педаль, водитель чувствует, что нога уходит в пол практически без сопротивления, при этом автомобиль особо не замедляет своё движение

Если тормоза начинают клинить подобным образом, водителю следует с максимальной осторожностью незамедлительно остановиться, прибегнув к торможению двигателем или механическим стояночным тормозом. Далее надо отыскать область утечки и заменить поврежденную трубку или шланг, из-за которых тормозной механизм клинит, затем систему следует прокачать

Продолжать движение, когда задние тормоза не работают при такой поломке, очень опасно.

Со временем поршни рабочих тормозных цилиндров и направляющие скобы суппортов могут подвергнуться окислению и начать слегка клинить. Это ухудшает торможение, делает его неравномерным. Обнаруживается неполадка, когда при нажатии на тормозную педаль авто уводит в сторону. Часто, когда направляющие суппорта клинят, это ведет к перегреву дисков и барабанов, к повышенному износу тормозных колодок. Подобная неполадка крайне опасна, поэтому её следует устранить немедленно. Ведь в условиях зимы или дождливой погоды увод автомобиля в сторону может привести к его резкому развороту и даже аварии.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

1. Поршни подключаются к гидравлике тормозной системы. Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.
2. Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
3. Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
4. Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска. Можно ехать!

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях. Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой. При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.

Устройство суппорта с плавающей конструкцией
Принцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения. На видео, ниже, наглядно показан принцип работы плавающей конструкции.

https://youtube.com/watch?v=tFw8bcI-y8E

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.

Устройство суппорта с фиксированной конструкцией
Принцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях

Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже.

https://youtube.com/watch?v=pZNkTx_WAVU

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.
