Переключатель ручки руля в автомобилях ВАЗ классического семейства, в том числе ВАЗ 2107, предназначен для включения таких электроприборов, как:

  • стеклоочистители и стеклоомыватели ветрового стекла
  • ближний и дальний свет

Конструкция этого выключателя достаточно долговечна, но время от времени эту деталь все равно приходится менять. В этой процедуре нет ничего сложного, и даже новичок сможет справиться с этим ремонтом самостоятельно, достаточно иметь под рукой головку на 8 с воротком или трещоткой, а также небольшой удлинитель:

Однако прежде чем приступить к этой операции, необходимо сначала снять рулевое колесо и кожух рулевой колонки. Как только это будет сделано, доступ к выключателю будет свободным, и вы сможете приступить к его извлечению. Сначала отсоедините жгут проводов:

Затем берем гаечный ключ и откручиваем винт, которым крепится эта деталь. Вы можете увидеть это более наглядно на рисунке ниже:

Прочитайте, может пригодится: Ссылки на схемы электрооборудования.

Да, вы можете увидеть его сбоку немного ниже:

Затем берем переключатель сверху и снимаем его с рулевого вала автомобиля ВАЗ 2107:

Конечный результат проделанной работы показан на фотографии ниже:

Стоимость этой детали не так велика и, примерно за 300 рублей, ее наверняка можно найти, если не в магазине, то уж точно в месте авторазборки. Замена выполняется в обратном порядке, и проблем возникнуть не должно.

Проверка и замена подрулевых переключателей

Переключатель указателя поворота и света фар типа 69.3709

Номера контактов переключателя указателя поворотов и света фар

Переключатель стеклоочистителя и омывателя типа 70.3709

Номера контактов переключателя стеклоочистителя и омывателя

Положения рычагов подрулевого переключателя

Жирными линиями показаны исходные положения, тонкими – фиксированные и пунктирными – нефиксированные положения рычагов.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Отверните семь винтов крепления подрулевых кожухов и снимите нижний подрулевой кожух.

3. Опустив рулевую колонку вниз, снимите верхний подрулевой кожух.

4. Сжав два пластмассовых фиксатора, выньте переключатель стеклоочистителя и омывателя из основания подрулевых переключателей.

5. Отсоедините от него колодку с проводами.

6. Сжав два пластмассовых фиксатора, выньте переключатель указателей поворота и света фар из основания подрулевых переключателей и отсоедините от него колодку с проводами.

7. Для проверки переключателей подключите контрольную лампу на 12 В к соответствующим контактам, указанным в приведенных таблицах (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, лампа должна загореться. В противном случае переключатель неисправен. Устанавливаются подрулевые переключатели в обратном порядке.

Функции подрулевого переключателя

Левый переключатель выполняет следующие функции:

  1. Выключены все внешние источники света.
  2. Включатель габаритов, подсветки органов управления и приборов, подсветки номера.
  3. Электропереключатель «дальний — ближний».
  4. Включатель противотуманных фар.
  5. Включатель заднего противотуманного фонаря.
  6. Кнопка сигнала.
  7. Электропереключатель указателей поворота. (Производится переводом рычага вверх (правый) и вниз (левый)). Поэтому он на рисунке не указан.

РИС.2. Функции левого подрулевого переключателя

  • Чтобы посигналить, надо нажимать кнопку на левом электропереключателе, обозначенную синей стрелкой.
  • Габариты включаются поворотом электропереключателя в положение 2.
  • Чтобы «моргнуть» фарами надо слегка потянуть левый подрулевой переключатель на себя и отпустить его. Он должен вернуться в первоначальное положение.
  • Для постоянного включения дальнего света фар, надо повернуть рукоятку в положение 3 и потянуть подрулевой переключатель на себя до фиксации его в этом положении. При этом на щитке должна загореться синяя лампочка, она сигнализирует о том, что включён дальний свет.
  • Для включения ближнего света, надо ещё раз потянуть электропереключатель на себя, до следующей фиксации ручки.
  • Для того чтобы включить противотуманные фары, надо установить крайнюю рукоятку в положение 2 затем следующую в положение 4. При этом в щитке приборов загорается соответствующая лампочка.
  • Задний противотуманный фонарь включается поворотом рукоятки в положении 5. На щитке должна загореться соответствующая лампочка. Также при включении заднего противотуманного фонаря включаются и передние противотуманные фары.
  • Включаются поворотники переводом левого подрулевого рычага вверх или вниз до фиксации. Вверх для включения правого поворота, вниз для включения левого поворота.
  • Когда вы закончили манёвр поворота и возвращаетесь к прямолинейному движению, вы соответственно возвращаете руль в исходное положение. При этом подрулевой переключатель автоматически отключится.
  • Можно также и кратковременно включать повороты, надо просто повернуть слегка рычаг в нужное положение. Как только сработает указатель поворота один либо два три раза, следует отпустить переключатель и он, отключив указатель, вернётся в исходное положение.
  • Правый подрулевой переключатель на Рено Логан управляет дворниками и омывателем лобового стекла.

Кнопка на торце правого электропереключателя предназначена для отображения данных на бортовом компьютере. Кнопка показана красной стрелкой на рисунке приведённом ниже:

РИС.3. Правый подрулевой переключатель

Правый переключатель выполняет следующие функции:

  • Омыватель и дворники работают только при включённом зажигании.
  • Дворники включаются при переводе правого рычага переключателя вниз.
  • При первом положении дворники работают прерывисто.
  • При втором положении дворники работают постоянно, но с низкой скоростью.
  • При третьем положении дворники работают постоянно, с высокой скоростью.
  • Чтобы включить омыватель, надо потянуть правый рычаг на себя, при этом струи воды брызгают на лобовое стекло.
  • Чтобы одновременно сработали и дворники, и подавалась вода, надо правый рычаг потянуть на себя и вниз. Тогда одновременно будет брызгать вода, и работать дворники, очищая тем самым лобовое стекло от грязи.

ПРОВЕРКА И ЗАМЕНА ПОДРУЛЕВЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

Проверка и замена подрулевых переключателей

Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов (табл. 9.3 и 9.4, рис. 9.19).

Номера контактов переключателя указателей поворота и света фар типа 69.3709.

Номера контактов переключателя очистителя и омывателя стекол типа 70.3709.

Таблица 9.3 Замыкание контактов при различных положениях рычага переключателя указателей поворота и света фар
Положение рычага Номера замкнутых контактов Включаемые приборы
I Все выключено
II 49a–49aL Указатель левого поворота*
III 49a–49aL Указатель левого поворота
IV 49a–49aR Указатель правого поворота*
V 49a–49aR Указатель правого поворота
VI 56–56b Ближний свет фар
VII 30–56a Сигнализация дальним светом*
VIII 56–56a Дальний свет фар
Таблица 9.4 Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя
Положение рычага Номера замкнутых контактов Включаемые приборы
I Все выключено
II 53e–53, 53a–j Прерывистая работа стеклоочистителя*
III 53e–53, 53a–j Прерывистая работа стеклоочистителя
IV 53a–53 Первая скорость стеклоочистителя
V 53a–53b Вторая скорость стеклоочистителя
VI 53ah–W Омыватель и стеклоочиститель*

Рис. 9.19. Положения рычагов подрулевого переключателя:

жирными линиями показаны исходные положения, тонкими – фиксированные,

пунктирными – нефиксированные положения рычагов

1. Снимите верхнюю и нижнюю облицовки рулевой колонки (см. «Снятие и установка облицовок рулевой колонки»).

2. Снимите выключатель аварийной сигнализации (см. «Замена выключателя аварийной сигнализации»).

3. Сжав два пластмассовых фиксатора, выньте переключатель указателей поворота и света фар из основания подрулевых переключателей…

4. …и отсоедините от него колодку жгута проводов.

5. Сжав два пластмассовых фиксатора, выньте переключатель очистителя и омывателя стекол из основания подрулевых переключателей и отсоедините от него колодку жгута проводов.

6. Для проверки переключателей подключите контрольную лампу на 12 В к соответствующим контактам, указанным в табл. 9.3 и 9.4 (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, –

лампа должна загореться. В противном случае переключатель неисправен.

7. Установите подрулевые переключатели в порядке, обратном снятию.

Вернуться в оглавление

Все права на фото и текстовые материалы принадлежат ООО «Издательский Дом Третий Рим»

Как поменять переключатель поворотов на приоре

Работу проводим при замене подрулевых переключателей, соединителя переключателей, барабанного устройства спирального кабеля, а также при снятии рулевой колонки и панели приборов. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Крестообразной отверткой отворачиваем два самореза 1 крепления нижнего кожуха рулевой колонки к заднему кронштейну электроусилителя руля, один саморез 4 крепления нижнего кожуха к соединителю подрулевых переключателей, два самореза 2 и два винта 3, соединяющих верхний и нижний кожухи рулевой колонки между собой.

Снимаем нижний (для наглядности рулевое колесо снято)…

…и верхний кожухи рулевой колонки.

Сжав пальцами фиксаторы (сверху и снизу)…

…вынимаем левый подрулевой переключатель из соединителя.

Отсоединяем колодку жгута проводов панели приборов от левого подрулевого переключателя. Аналогично снимаем правый подрулевой переключатель. При этом дополнительно отсоединяем…

…колодку проводов подрулевого переключателя от колодки жгута проводов панели приборов.

Подрулевые переключатели: 1 — левый переключатель; 2 — правый переключатель Устанавливаем подрулевые переключатели в обратной последовательности. При необходимости демонтируем соединитель подрулевых переключателей. Для этого снимаем рулевое колесо (см. «Снятие рулевого колеса») и подрулевые переключатели.

Отверткой нажимаем на фиксатор колодки проводов выключателя звукового сигнала…

…и отсоединяем ее от разъема барабанного устройства спирального кабеля. Аналогично отсоединяем от другого разъема устройства колодку проводов подушки безопасности.

Головкой «на 8» ослабляем стяжной болт соединителя…

…и снимаем с рулевой колонки соединитель подрулевых переключателей в сборе с барабанным устройством спирального кабеля.

Крестообразной отверткой отворачиваем четыре самореза…

…и разъединяем соединитель переключателей и барабанное устройство. Устанавливаем соединитель подрулевых переключателей в обратной последовательности. При сборке соединителя подрулевых переключателей с барабанным устройством спирального кабеля…

…два выступа барабанного устройства…

…должны войти в соответствующие пазы в ступице соединителя. Устанавливаем соединитель в сборе с барабанным устройством на рулевую колонку.

При этом выступ 1 на трубе рулевой колонки должен войти в паз 2 корпуса соединителя. Дальнейшую сборку выполняем в обратной последовательности.

Узел подрулевых переключателей состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей с рычагами. Левый переключатель включает указатели поворота и переключает свет фар, правый — управляет омывателем и очистителем ветрового стекла, а также маршрутным компьютером в комбинации приборов.

Переключатели закреплены в соединителе защелками.

Рис. 10.8 . Положения рычагов подрулевых переключателей

Положения рычагов переключателей показаны на рис. 10.8, замыкаемые при этом контакты приведены в табл. 10.7.

Таблица 10.7 Контакты, замыкаемые при различных положениях подрулевых переключателей

* Нефиксированные положения рычагов.

Номера контактов переключателя указателей поворота и света фар

Номера контактов переключателя стеклоочистителя и стеклоомывателя

Вам потребуется тестер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините колодки с проводами от левого подрулевого переключателя…

5. …от колодки управления маршрутным компьютером…

6. …и от правого подрулевого переключателя.

7. Сожмите с двух сторон пластиковые фиксаторы левого подрулевого переключателя…

8. …и извлеките переключатель из соединителя.

9. Аналогично извлеките правый подрулевой переключатель.

10. Для проверки переключателей подсоедините контрольную лампу 12 В к соответствующим контактам, указанным в табл. 10.7 (здесь показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам — лампа должна загореться. В противном случае переключатель неисправен.

11. Установите подрулевые переключатели в порядке, обратном снятию.

Подрулевые переключатели на автомобиле Лада Приора выходят из строя довольно редко, но после пробега в 150 тыс. км. или выше, может выйти из строя один из них. Чаще всего ломается именно левый рычаг, который управляет включением указателей поворота и переключением с дальнего на ближний свет фар. Да здесь и понятно, включать повороты приходится несколько десятков раз в день, в то время как пользоваться стеклоочистителем или омывателем — несколько раз в месяц, а то и реже.

Снятие подрулевых переключателей Рено Логан

Работу проводим при снятии рулевой колонки, панели приборов и при замене подрулевых переключателей. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).

Ключом «Torx Т-20» отворачиваем два самореза крепления кожухов рулевой колонки.

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов.

Снимаем нижний кожух рулевой колонки.

Элементы крепления кожухов рулевой колонки: 1 — пластинчатые гайки; 2 — фиксаторы; 3 — саморезы

Для электрического соединения подушки безопасности водителя, установленной на рулевом колесе, с электрооборудованием автомобиля нельзя применять обычный скользящий контакт во избежание искрообразования и непреднамеренного срабатывания подушки. Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.

В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в корпусе соединителя подрулевых переключателей (для наглядности показано на снятом соединителе подрулевых переключателей), спирально уложены несколько витков металлопластиковой ленты 4, которая является электрическим проводником

Один конец ленты кабеля через разъем, расположенный на корпусе соединителя подрулевых переключателей, состыкован с колодкой жгута проводов электрооборудования автомобиля. Другой конец кабеля выведен на выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1 с подушкой безопасности. Поводок барабана устройства входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту кабеля, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе. От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов – на автомобиле, снабженном гидроусилителем. Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса…

…и вставляем деревянный клин.

Ключом «Torx Т-20» отворачиваем на несколько оборотов винт крепления соединителя.

Надавив на головку винта вдоль его оси…

…сдвигаем соединитель с рулевой колонки.

Отсоединяем две колодки жгутов проводов от подрулевых переключателей и одну колодку проводов от разъема на корпусе соединителя…

…и снимаем соединитель с переключателями в сборе. Устанавливаем соединитель с подрулевыми переключателями в обратной последовательности. При установке соединителя совмещаем…

…выступ в гнезде корпуса соединителя…

…с пазом на торце трубы рулевой колонки.

Отдельно каждый подрулевой переключатель можно снять без демонтажа соединителя. Для этого после снятия кожухов рулевой колонки и отсоединения от переключателя колодки жгута проводов…

…крестообразной отверткой отворачиваем два винта крепления переключателя (для наглядности показано на снятом соединителе подрулевых переключателей).

Вынимаем левый подрулевой переключатель из соединителя.

Аналогично снимаем правый подрулевой переключатель с соединителя. Устанавливаем подрулевые переключатели в обратной последовательности. При установке кожухов рулевой колонки…

…саморезы крепления кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей (для наглядности показано на снятых кожухах и соединителе подрулевых переключателей).

Несколько слов об их назначении

Для удобства управлением некоторых систем и механизмов машины во время её движения, чтобы не отвлекать водителя от наблюдения за ситуацией на дороге, органы управления перенесены в зону рулевого колеса, а если точнее, то под ним. Сюда могут входить переключатели сигналов поворота и освещения.

Также управление омывателями и стеклоочистителями передано этим органам управления. Поэтому при отказе в работе одной или нескольких систем из зоны управления этими устройствами, поиск неисправностей может привести именно к ним. Вот в этом случае и может потребоваться снятие, а затем ремонт этого узла. Постараемся помочь вам в этом.

Признаки неисправности подрулевого переключателя

Основной признак неисправности подрулевого переключателя – это отсутствие отклика на нажатие. Но как правило, сам переключатель ломается редко, поэтому ниже я приведу ссылки на статьи, когда следует смотреть не только на подрулевой переключатель.

Неисправности правого подрулевого переключателя:

  • Не работает ни один режим дворников, не слышно работы мотор-редуктора.
  • Не работает прерывистый режим дворников.
  • Дворники не срабатывают во время включения омывателя.
  • Не работает задний дворник.
  • Не работает задний омыватель.

Неисправности левого подрулевого переключателя:

  • Не включается, не выключаются поворотники.
  • Не включается дальний свет.
  • Не моргает дальний свет.

Работа схемы реле поворотов Приора.

Разберёмся подробнее как работает схема и как выполнено подключение переключателей и ламп. Основным отличием подключения, как и некоторых других потребителей, является тот факт, что переключатель поворотов и кнопка аварийной сигнализации не коммутируют цепь. То есть при переключении через контакты переключателя поворотов не проходит питание на лампы.

Рассмотрим схему поворотов приоры. Мы видим, что контроллер управления электропакетом соединяется с переключателем двумя проводами, синим и синим с чёрной полосой, подключённых к выводам 7 и 8 разъёма Х2 жгута панели приборов. При включении поворотов одного из борта происходит соединение контактами переключателя соответствующего провода с минусом. При этом контроллер получает сигнал на включение ламп соответствующего борта, то есть на работу как реле поворотов Приоры. При нажатии кнопки аварийной сигнализации происходит то же самое, но с минусом соединяются сразу оба провода.

Доработка подрулевых на Ваз 2110

Если водителя не интересует сам процесс замены, а лишь нужно устранить щелчки подрулевых переключателей, то можно посоветовать просто провести доработку.

Устранение щелчков

  • Демонтируем переключатели с Ваз 2110. Обычно никаких сложностей в этом процессе не возникает.
  • Разбираем подрулевики, отщелкнув верхнюю крышку отверткой (маленького размера).
  • Находим внутри на переключателе маленькую кулису (именно она виновница громкого переключения).
  • Теперь надо найти подходящую резину, например, уплотнитель дверей автомобиля (старый и более не нужный). Этот самый кусок резины нужно будет приклеить в места соприкосновения кулисы.

Совет. Чтобы переключение происходило более мягче, рекомендуется немножко подпилить пластиковый пупырышек. Стараемся сделать кончик более закругленным, а не то, в противном случае, он будет перескакивать. Если это не получится сделать, то можно воспользоваться и другим методом: ослабить пружину.

  • Собираем все обратно.
  • Корпус переключателей оклеиваем каким-нибудь виброматериалом. То же самое рекомендуется проделать и с кожухом рулевого вала.

Закрытие проемов подрулевых переключателей

Проемы можно закрыть легко и просто

Сидя за рулем Ваз 2110, нельзя не заметить большие щели, расположенные около подрулевых переключателей. Это смотрится очень не эстетично и совсем не практично. Попытаемся их закрыть:

  • Берем кусок черного карпета.
  • Подрулевой переключатель покрываем клеем «Момент».
  • Ждем, пока подсохнет нужное время.
  • Карпет клеим прямо на подрулевой переключатель, закрывая щель.

Примечание. Не обязательно использовать только карпет. Если его нет, то можно взять кусок моделина или даже старого валенка.

Замену переключателя можно спокойно проводить своими руками, следуя инструкции. Таким образом, можно будет сэкономить цену на услуги в специализированных мастерских. В процессе работы рекомендуется изучить фото и видео – материалы.

Схема подключения подрулевого переключателя

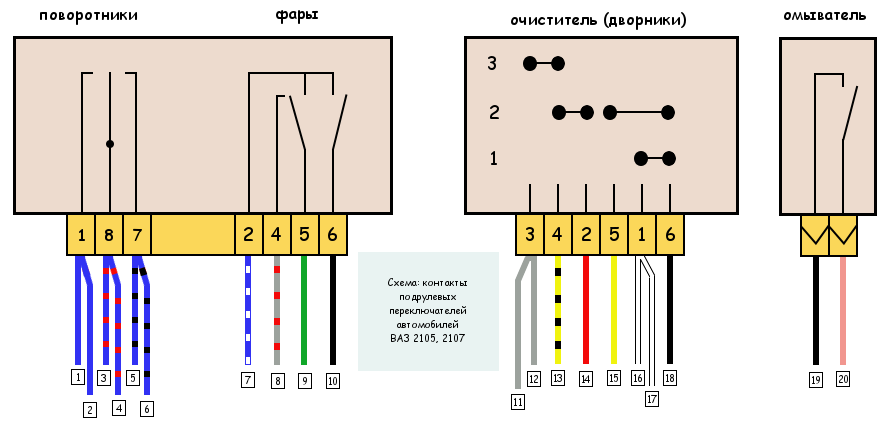

Переключатели, расположенные под рулевым колесом автомобиля ВАЗ-2107, при первых признаках неисправности требуют, прежде всего, найти причину, по которой не работает та или иная функция. На схеме показано какие контакты замыкаются между собой в разных положениях. Чтобы найти причину, сначала извлеките устройство и попытайтесь определить неисправность самостоятельно. Если не работают дворники или омыватель, перейдите сюда

Схема электрическая

Причин поломки не так много, но часто возникает необходимость замены устройства на новое. Итак, чтобы определить причины выхода из строя лепестковых переключателей, рассмотрим, из каких частей они состоят, а для этого нам поможет фото. Переключатели Ваз-2106 отличаются от 07 тем, что имеют три фиксированных положения переключателя освещения: 1) Габариты; 2) Ближний и габариты; 3) Дальний и габариты.

У 2107 же, габариты и свет включаются клавишей.

Переключатель подрулевой Ваз классика

Конструкция выключателей неразборная. При возникновении проблем с работой рычагов управления, разберите их и попытайтесь произвести ремонт. Если даже он выйдет из строя, вы всегда сможете купить новый компонент.

Снимают подрулевой переключатель на автомобиле ВАЗ-2107 в следующем порядке:

  1. Отключите автомобиль от источника питания и снимите рулевое колесо.
  2. Далее снимаем кожух, фиксирующий вал рулевой колонки, на котором закреплены рычаги управления. Для этого крестовой отверткой открутите 4 винта и самореза.
  3. После снятия корпуса переходим к самим рычагам. Отсоедините планку кабеля питания.
  4. Открутите винт, удерживающий переключатели, расположенный в нижней части.
  5. Ослабив крепление, вы сможете снять выключатель без особых усилий.

Теперь устройство можно отремонтировать, предварительно проверив его на наличие повреждений. Если их нет, очистите контакты в блоке разъемов и подогните просевшие пружины. Также проверьте, не был ли отпаян провод от блока. После ремонта необходимо проверить, устранили ли вы проблему. Для этого соедините колодки и установите клеммы на аккумулятор, если все функции работают, значит, ремонт прошел успешно.

Как производится замена устройства

Если после ремонта лепестковый переключатель не работает, то выхода нет, придется покупать новый. Стоимость такого переключателя на ВАЗ-2107 находится в районе 300-500 рублей

Это не слишком большие затраты для такого важного элемента управления. Теперь наступает время замены, которая заключается в удалении старого и установке на его место нового элемента

Как удалить неработающее устройство, уже известно, поэтому перейдем к делу. Для этого необходимо установить устройство на место, закрепить его и подключить провода питания. Замена не связана с какими-либо трудностями, после чего вы проверяете работоспособность устройства и устанавливаете кожух и рулевое колесо.

Прочитайте, может пригодится: Снимаем панель (щиток) приборов, меняем лампочки

Процесс ремонта и замены переключателей под рулевым колесом занимает не более часа, после чего устройство будет работать так, как будто автомобиль только что прибыл из салона.

ГУР и ЭУР: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

  • 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
  • 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
  • 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

  1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
  2. Просверлить в пластине отверстия для крепления электроусилителя.
  3. Кардан зафиксировать на ЭУР.
  4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
  5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
