Во сколько обойдется замена прокладки головки блока цилиндров? давайте разберемся

Подсос воздуха в двигателе: опасно или нет?

Каждому нормальному человеку необходимо следить за своим состоянием, заботиться о здоровье. Перед автолюбителем стоят те же задачи, железный товарищ находится под его ответственностью. У «организма» авто строение гораздо проще, чем у человеческого. Тем не менее есть масса вариантов, почему произошла неполадка, возник сбой, особенно, если речь идет о машинах «в возрасте». К подсосу воздуха не стоит относиться легкомысленно — это нарушение стало распространяться даже на новые машины. Естественно, дорогие современные иномарки не подвержены этой проблеме, но для отечественных машин подобная проблема не редкость.

Почему пробивает прокладку ГБЦ

Автовладельцы часто спрашивают, почему прокладка ГБЦ не выдерживает и повреждается. Выделим основные причины.

Перегрев

Чаще всего прокладка ГБЦ прогорает из-за перегрева двигателя, поэтому важно на ранней стадии определить неисправность и устранить ее. Из-за изменения температурного режима крышка блока «уходит» и ухудшается контакт между участками мотора

Результат — отсутствие герметичности силового агрегата с последствиями для прокладки.

Как правило, такой проблеме подвержены ГБЦ из алюминия. Чугунная головка (устанавливается на дизельных моторах) более стойка к температурным перепадам. Но она может деформироваться или повредиться.

Действие температуры часто приводит к деформации самой прокладки, из-за чего нарушается герметичность системы.

Неправильное усилие при затяжке болтов ГБЦ

При сборке двигателя важно знать точный момент протяжки болтов, удерживающих головку на блоке цилиндров. Увеличение или уменьшение этого параметра может привести к разрушению или ухудшению герметичности соответственно

Во втором случае ГБЦ и БЦ неплотно прилегают друг к другу, из-за чего газы с атмосферным воздухом проходят в имеющиеся отверстия и разрушают прокладку.

Во избежание таких последствий необходимо закручивать болты с помощью динамометра и четко следовать инструкции производителя.

Не менее важный момент — соблюдение последовательности вкручивания. Подробные сведения по выполнении работы приведена в инструкции к автомобилю.

К примеру, на ВАЗ используются следующие правила:

1. Сначала вкручиваются центральные болты, а потом — по диагонали.
2. Усилие составляет 3 кг*с, а после дотягиваются до 6 кг*с и 9-10 кг*с.

В 8 из 10 случаев причина пробитой прокладки — несоблюдение правил протяжки в вопросах момента, последовательности и иных нюансов.

Поэтому обязательно прочитайте про правильную затяжку головки блока цилиндров и с каким усилием это нужно делать.

Низкокачественный материал

При покупке прокладки выбирайте товары в проверенных магазинах.

Изделия бывают следующих видов:

1. Многослойные из стали. Содержат от двух до пяти слоев. На поверхности обработаны силиконом для окантовки каналов.
2. Композитные. Старая технология, которая почти не применяется. В основе лежит асбест и графит, а поршневую часть окружают кольца из стали.
3. Медные. Отличаются высокой степенью надежности, используются на некоторых видах авто.
4. Эластомерные. Изготовлены из стали с нанесением на поверхность пластичного материала. На газовых стыках предусмотрены кольца из стали, а ходы имеют окантовку герметиком.
5. Безасбестовые. Изготавливаются с применением более современных материалов.

Стоимость прокладки ГБЦ не слишком велика, поэтому на этом не рекомендуется сильно экономить, так как такая экономия может потом дорого обойтись.

Места прогорания прокладок ГБЦ

Дополнительные причины

Выделяется и ряд дополнительных факторов, почему может перегореть прокладка:

1. Естественное старение.
2. Нарушение процесса сжигания горючего. Чаще всего проблемы возникают в головке, на которой возникают трещины. ГБЦ, как правило, имеет алюминиевую основу. При нагреве происходит быстрое расширение, и головка надавливает на прокладку. Последняя не выдерживает и повреждается.
3. Повышенная температура в камере сгорания из-за неправильного угла зажигания и т. д.

Автовладелец должен понимать разницу между «пробоем» и «прогаром». В первом случае имеет место серьезное повреждение прокладки или ее элементов, а во втором — несущественные нарушения целостности, которые иногда не удается отыскать на поверхности.

Признаки пробития прокладки ГБЦ

Когда вы решили проверить уровень масла в вашем автомобиле, то на щупе вместо масла появилась белая пена. Такая же пена может появиться и под пробкой горловины для заливки масла. Это признаки того, что в масляную систему двигателя проникла охлаждающая жидкость. Причиной этого может быть только пробитая прокладка ГБЦ. Тут надо заметить, что в очень редких случаях такое может случиться, если появились трещины в блоке цилиндров (прокладка при этом может быть совершенно не повреждённой). В любом случае, если вами была обнаружена такая белая жидкость, то надо «бить тревогу» и, либо самому начать устранять эту проблему, либо обратиться в ближайшую автомастерскую за квалифицированной помощью.
Появляется густой белый пар из выхлопной трубы вашего автомобиля, когда двигатель работает. Иногда с капельками влаги. Это свидетельствует о том, что охлаждающая жидкость проникла в цилиндры. Косвенно на это может указывать то, что резко снизится уровень охлаждающей жидкости. Это и понятно, так как она вылетает через выхлопную трубу. Но белый дым не всегда может говорить вам о пробитой прокладке ГБЦ. Такой дым может появиться и тогда, когда вы прогреваете мотор, когда много конденсата. Или когда высокая влажность в сырую погоду. Это нормальное явление и паниковать тут не следует. Если у вас действительно пробило прокладку ГБЦ, то белый пар будет идти из выхлопной трубы постоянно и в обильном количестве.
В расширительном бачке появляются масляные пятна и масляная плёнка. Масляные образования могут появляться и в радиаторе. Если вы это заметили, то с большой долей вероятности поможет вам определить, что нарушена целостность прокладки головки блока цилиндров

В любом случае следует обратить на это внимание. Интересно, но встречаются и такие «спецы» которые умудряются промывать систему охлаждения отработанными моющими средствами

Но на таких «специалистов» не надо обращать внимание и будем считать, что к нам это не подходит.
Если в горловину вашего радиатора равномерно поступают газовые образования, напоминающие пузырьки от шампанского, то это может говорить о том, что из камеры сгорания в охлаждающую жидкость попадают выхлопные газы. Вероятнее всего, что где-то есть отверстие, через которое и поступают выхлопные газы и причиной этого может быть пробитая прокладка головки блока цилиндров. Если пузырьки появляются в процессе замены охлаждающей жидкости, то не обращайте на это внимание, но если этот процесс идёт постоянно, значит надо искать причину.
Если выхлопные газы вырываются наружу через прокладку ГБЦ, то такое явление встречается не очень часто. Заметить это можно достаточно легко, надо только присмотреться. Но забывать про это тоже не надо – ведь неизвестно, что может произойти. Более распространена ситуация, когда из-под головки блока цилиндров появляются масляные разводы. В таком случае надо попытаться затянуть болты крепления ГБЦ. Но в этом случае надо чётко следовать инструкции, а то можно сделать ещё хуже. Затягивать шпильки болтов надо в строгой последовательности и с таким усилием, который рекомендован изготовителем. В противном случае можно сорвать резьбовое соединение или сломать шпильку. Используйте для этого динамометрический ключ. Если у вас его нет в наличие, то возьмите у кого нибудь либо приобретите в магазине.
Бывают случаи, когда прокладка ГБЦ получает пробой между цилиндрами. Найти такую поломку очень сложно, так как тут будут отсутствовать любые явные признаки этого. На это будет указывать только повышенный расход топлива и понижение мощности автомобиля. Способствовать этому может много причин. Поэтому, воспользуйтесь для диагностики этой неисправности компрессометром. Если в одном из цилиндров пропала компрессия (либо в нескольких), то это напрямую может указывать на то, что пробило прокладку ГБЦ .

В заключении можно сказать о том, что если вы установили, что у вас пробило прокладку, то ни в коем случае не надо откладывать ремонт. Лучше сразу обратиться в автосервис и устранить эту проблему.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья?

Левый воздух

Это выражение используют водители, обнаружив, что во впускную систему попал «посторонний» воздух. Проник этот «непрошенный гость» через микротрещины прокладок впускного коллектора, дроссельной заслонки, уплотнителей форсунок.

Отсюда вывод — впускной тракт разгерметизирован. В камеру сгорания попадает «левый» воздух. Это приводит к обеднению топливной смеси, неправильному ее образованию. Как результат – запуск двигателя с перебоями, трудности в разгоне, плохое развитие мощности, стук клапанов. Наблюдаются и другие неприятные моменты – плохое торможение, большой расход топлива. В завершение этой картины, еще и все загрязнения из воздушной массы поступают в камеру сгорания помимо фильтра.

Симптомы пробоя

При разрушении прокладки есть типичный признак. Это пропуск зажигания. Стартер крутит коленвал, есть искра, но мотор не заводится. Все дело в том, что стал слабым уровень компрессии. Топливовоздушная смесь не доходит до нужной кондиции, поэтому электрический разряд не может воспламенить горючее. Не хватает давления. Составим список характерных признаков:

Чем больше симптомов проявляется, тем выше вероятность пробоя. Первый признак встречается чаще всего. Мы будем опираться на его «физику» во время диагностики неисправности.

Как менять прокладку головки блока цилиндров

Такую работу по ремонту авто, как замена прокладки ГБЦ своими руками можно и нужно научиться делать тем, кто любит различные технические устройства, кто любит проводить выходные в теплую погоду у себя в гараже. Чтобы заменить, особых заумных навыков не требуется, просто надо узнать последовательность замены, какие инструменты для этого потребуется, какую прокладку правильно выбрать прежде, чем купить и, как правильно поставить и собрать. Кстати, нужно ли использовать герметики при замене прокладок? Узнать подробнее о герметиках для клапанной крышке и других соединительных деталей.

Как менять прокладку ГБЦ:

1. Демонтировать все навесное оборудование (что мешает снятию головки). Это воздушный фильтр и т.д.
2. Открутить болты крепления. Здесь есть свое правило — сначала ослабить болты посередине и от середины по симметрии. Сначала, каждый болт следует отворачивать только на 1 оборот. Соблюдение этого правила защитит от микродеформаций плоскости ГБЦ, так все болты изначально капитально затянуты, если ослабить сразу резко пару болтов с одного края, то головку может «повести», потом придет везти на шлифовку.
3. Снять старую ГБЦ.
4. Снять старую прокладку ГБЦ. Кто не знает как выбирать прокладки, лучше пусть сразу не выкидывает старую прокладку. С ней можно съездить в автомагазин. Потому что есть разные прокладки для одних и тех же марок и моделей автомобилей. Надо проверить, отверстия каналов охлаждения соответствовали отверстиям на прокладке. Потому что лично видел, когда однажды примерял прокладку, смотрю, а там на прокладке не вырезаны некоторые отверстия, которые должны быть в соответствии с каналами блока.
5. Хорошо очистить посадочную поверхность на блоке цилиндров. Если есть твердые смолы, очистить ножичком.
6. Установить новую прокладку на блок цилиндров.
7. Очистить посадочное место головки и установить ее на блок. Делать это аккуратно, не повредив прокладку.
8. Затягивать болты по определенной схеме. Затяжку болтов производить строго по указанной схеме, разработанной производителем двигателя конкретной машины. Момент затяжки очень важен для соединения таких деталей.
9. После установки и затяжки в определенном порядке, и с требуемым оптимальным моментом затяжки, монтируем снятое навесное оборудование.

Обязательно менять болты при замене прокладки?

Эту тема (по какой схеме затягивать ГБЦ) была рассмотрена в материале: как снять головку блока цилиндров на двигателе различных авто. Если коротко, то, узнать надо ли менять болты для крепления ГБЦ очень просто, достаточно измерить линейкой длину «бывших» болтов.

Узнать длину новых болтов для определенного ДВС и сравнить. Если длина стала больше, то есть болт вытянулся больше, чем на 2 мм, то болт надо менять. Если состояние резьбы и длины болта и граней для ключа в норме, то менять не обязательно.

ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока в следствие перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», «Torx», отвертка.

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

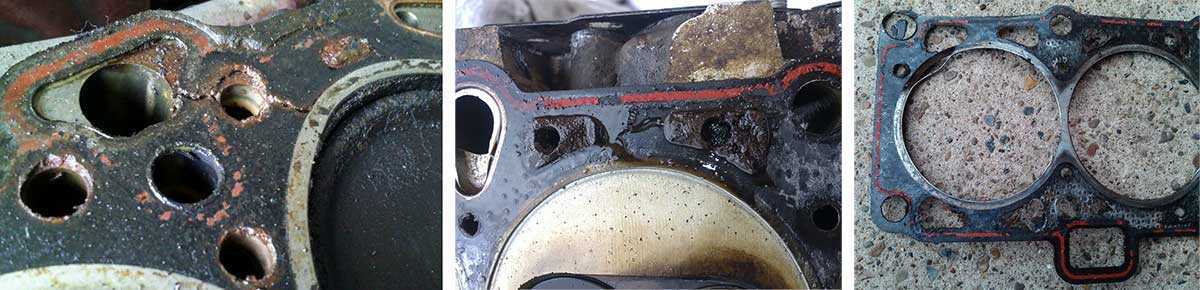

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром

То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Процесс замены для 16 клапанного авто

Процедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

• набор накидных и гаечных ключей;
• динамометрический ключ;
• новый расходный материал;
• тару для слива ОЖ;
• чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
2. Затем необходимо слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
5. Далее снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.
15. Вместе с ГБЦ снимается старая прокладка.

Демонтируем ГБЦ вместе с прокладкой

Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.

Отверстие с медной оконтовкой

Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.

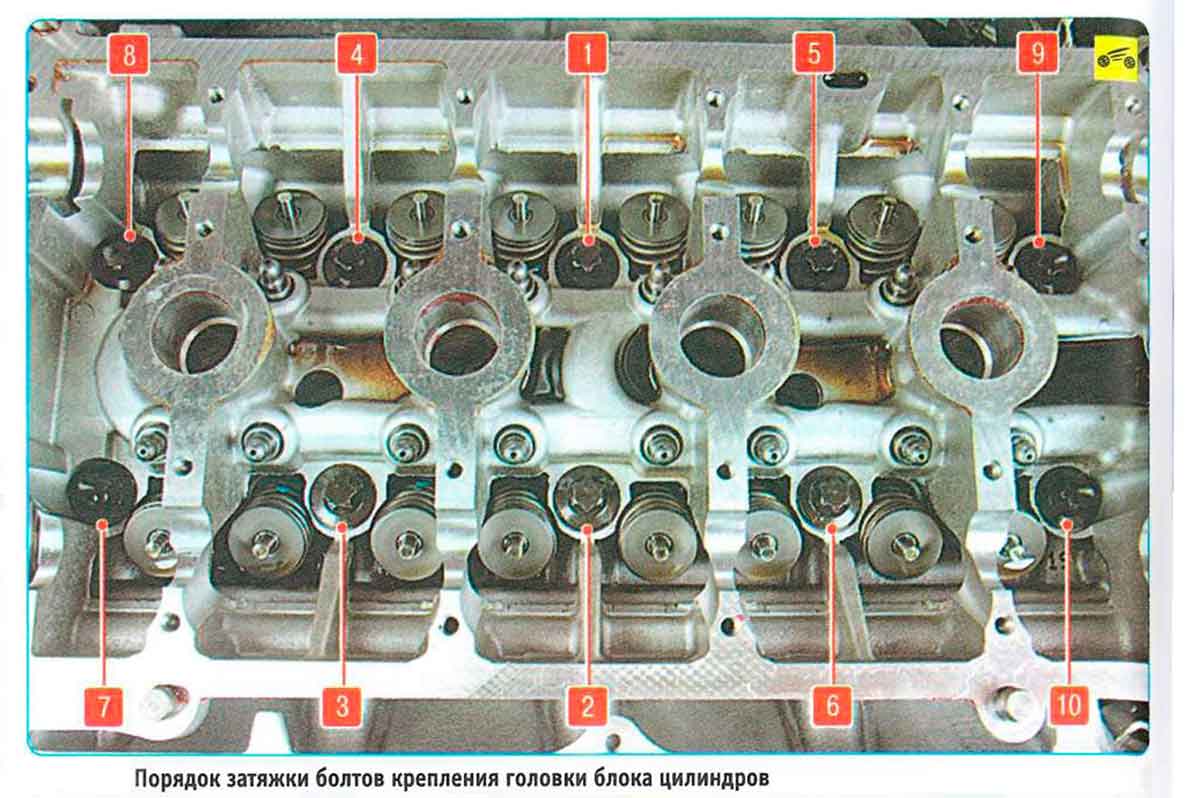

Схема закручивания крепежных болтов

Сборка осуществляется в обратной последовательности.
После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки

Заменить прокладку на 16-клапанном двигателе достаточно непросто. Так, процесс может затянуться на целый день и конечно же потребуется еще одна пара рук, которая не только поможет поднять часть силового агрегата, но и разобрать-собрать все поточные детали

Особое внимание стоит уделить выбору запасной части, поскольку именно от ее качества будет зависеть многие факторы, одним из которых является попадания тосола в камеры сгорания

Почему течет масло из-под головки блока цилиндров и что делать?

Головка блока цилиндров представляет собой крышку, которой закрыты цилиндры сверху. Это одна из важнейших деталей в двигателе автомобиля, обеспечивающая процесс сгорания топлива и вывод выхлопных газов.

ГБЦ прикреплена к блоку с помощью массивных болтов и шпилек. Так как она имеет довольно большие размеры, болты закручивают в конкретной последовательности и только с помощью динамометрического ключа. В противном случае возможен перекос или деформация крышки. Последовательность и сила затяжки болтов зависит от типа двигателя. Каждый производитель дает рекомендации по данному вопросу.
