Снятие и установка приводных валов

Диагностика неисправности

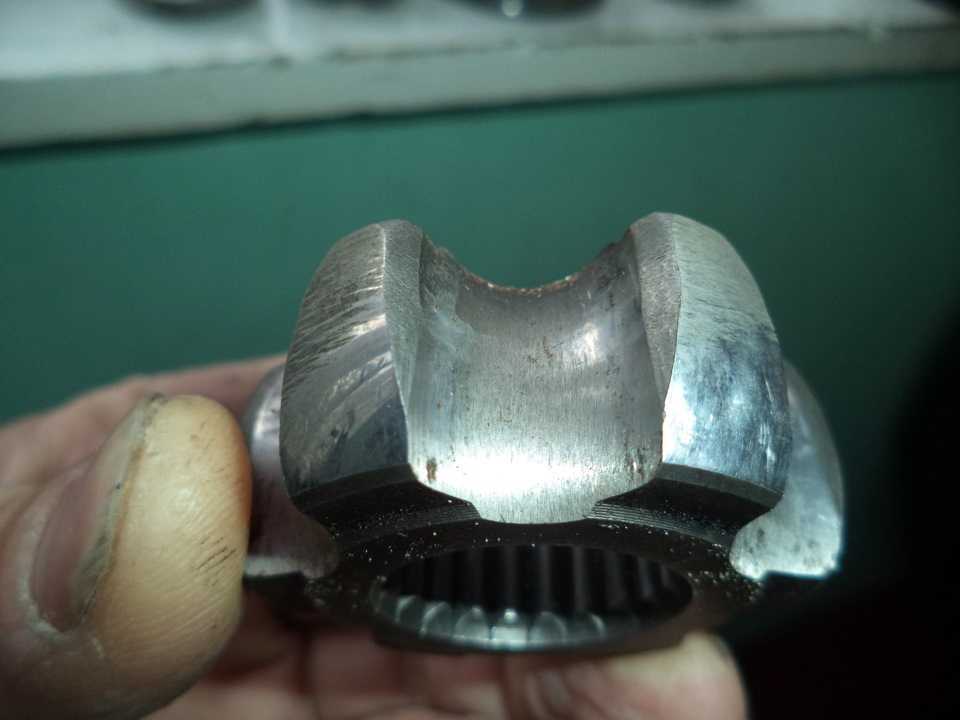

При значительном износе внутренней обоймы образуется значительный гомокинетический люфт сустава, который ощущается различными звуковыми эффектами. ШРУС чаще скрипит на поворотах. Этот дефект при значительном износе может проявляться и небольшими толчками на рулевом колесе. Этот эффект особенно заметен на автомобилях без гидроусилителя или электроусилителя рулевого управления.

Значительный износ ШРУСа также может быть вызван ударами при трогании с места, а также резкой сменой режима работы двигателя, особенно на малых оборотах. Этот сбой также может быть вызван другими неисправностями трансмиссии, которые при определенных условиях могут издавать похожие звуки, поэтому, прежде чем выносить окончательное решение о старом ШРУСе, необходимо убедиться, что диагностика проведена правильно. Для определения радиального люфта потребуется поочередно подвесить переднюю подвеску автомобиля и закрепить главный ведущий вал, повернуть колесо в разные стороны, если свободное качение колеса значительное и будет удар, ШРУС можно считать неисправным и его необходимо немедленно заменить. В некоторых случаях причиной этого явления может быть ослабление крепления ШРУСа к салону купе. Эта проблема решается затяжкой болтов крепления ШРУСа. При этом необходимо соблюдать условия затяжки этой детали с необходимым усилием. Если момент затяжки меньше установленного производителем, эта неисправность повторится через короткий промежуток времени.

Когда и как нужно менять клинообразный ремень.

Основной проблемой в машине при износе приводных ремней на начальном этапе становятся различные скрипы и свисты происходящие во время вращения шкивов передающих на навесное оборудование двигателя крутящий момент. При возникновении этих скрипов и свистов в скором времени один из приводных ремней может по-просту оборваться. Уважаемые друзья и наши читатели, предлагаем вам подробную информацию о типах ремней установленных в современных автомобилях. Наш инфо-справочник поможет вам узнать о том, когда необходимо менять приводные ремни а также, как определить степень их износа, чем отличается приводной ремень от ремня ГРМ и какая средняя стоимость приводных ремней на Российском рынке, а вместе с этим заодно получить для себя и ответы на другие интересующие вас вопросы непосредственно связанные с этими ремнями.

Для начала давайте сразу расставим все точки над «i» и выясним, что же это такое — приводные ремни.

Приводной ремень автомобиля — это элемент ременной передачи, конкретная рабочая деталь транспортных средств и механизмов, которая служит для передачи крутящего момента двигателя.

Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни, клиновидные ремни).

Существует ошибочное мнение, что ремень ГРМ (ременный привод газораспределительного механизма) не относится к приводным ремням. На самом деле это не так. Ремень ГРМ также относится с категории приводных ремней.

Приводные ремни разделяются на несколько видов, а именно:

— Ремень ГРМ (ременный привод газораспределительного механизма).

— Приводные ремни вспомогательных компонентов (навесное оборудование двигателя).

Существует 3 (три) типа автомобильных ремней:

1. Ремень ГРМ — как правило, он зубчатый.

2. Поликлиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

3. Клинообразный (клиновый) ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

Ремни №2 и №3 в нашей стране имеют еще и дополнительные названия, то есть: плоский ремень (Поликлиновый ремень) или ручейковый ремень (Клиновый ремень).

В отличие от ремней ГРМ к которым предъявляются достаточно строгие требования, такие например как, обязательная своевременная плановая замена в соответствии с установленым производителем сроком службы, то приводные ремни, обеспечивающие работу вспомогательного (навесного) оборудования двигателя, требуют к себе не такого пристального внимания.

Но, тем не менее, это совсем не говорит о том, что они не нуждаются в нашем внимании. Для них периодически необходима также плановая замена

Причем не желательно дожидаться того момента, когда ремни выйдут из строя, поскольку эти ремни обеспечивают работу важного оборудования в автомобиле (охлаждение, зарядка аккумулятора, работу кондиционера, ну и т.п.)

Таким образом, если вы вдруг услышали скрип или свист под капотом машины,  советуем вам обратить на это внимание. Помните о том, что посторонний шум под капотом это не только неприятности для вашего слуха, но и что-то большее

Если под капотом авто появился скрип или свист, то это говорит о том, что приводной ремень проскальзывает на шкивах. Например, если ремень старый, то его натяжка может прилично ослабнуть, что приводит ремень к проскальзыванию на шкивах и образованию визга во время работы двигателя.

Как правило, когда ремень износился или у него ослабла натяжка, то в дождливую и холодную погоду такое проскальзывание или свист только усиливаются, поскольку ремень теряет свое сцепление со шкивом из-за влаги.

Если вы друзья услышали под капотом авто однократный скрип или свист ремня, особенно после того как проехали через глубокую лужу, то нет особых причин для беспокойства. В этом случае приводной ремень скорее всего слишком влажный, что уменьшило его сцепление конкретно со шкивом. Если же вы слышите этот свист (визг) под капотом после того, как утром завели автомобиль или после нескольких километров пробега, или после начала движения, или при прогреве двигателя, то скорее всего ваши приводные ремни (или ремень) износились(ся) или ослабла сама натяжка этих приводных ремней.

Задний привод и его особенности

Задний привод принято считать классическим, поскольку изначально авто выпускались именно с ним. Особенность авто с такой контракцией заключается в раздельности функций колес обеих осей. Передний мост в таких машинах является только управляемым, задний же приводит авто в движение.

Чтобы обеспечить передачу крутящего момент на колеса, у заднеприводных авто используется достаточно сложная конструкция трансмиссии, включающая в себя КПП, вал с карданными шарнирами, а главная передача входит в устройство заднего ведущего моста. Такая конструкция присуща для авто, у которых компоновка – переднемоторная (она является самой распространенной).

Но в свое время выпускались машины с заднемоторной компоновкой. У них конструкция трансмиссии была проще, поскольку расстояние от КПП к колесам ведущей оси было минимальное. Сейчас такая компоновка встречается крайне редко.

Достоинства

К положительным качествам заднеприводных автомобилей относятся:

• Более разновременное распределение нагрузки между осями. Двигатель, установленный спереди, значительно нагружает переднюю ось, в то время, как на заднюю воздействует только вес кузова. Но при начале движение происходит смещение веса назад, благодаря чему происходит распределение нагрузки – передняя ось разгружается, а задняя – нагружается. При этом обеспечивается лучшее сцепление колес задней оси, что обеспечивает хорошую динамику набора скорости;
• Сниженная вибрация рулевого управления. Поскольку передняя ось предназначена только для управления авто, то на рулевой механизм воздействуют исключительно вибрации, получаемые колесами от дорожного полотна;
• Большой угол поворота колес. Здесь тоже сказывается устройство передней оси. Отсутствие дополнительных элементов в конструкции позволяет поворачивать колеса на больший угол, что обеспечивает лучшую маневренность в условиях ограниченного пространства (припарковаться легче);
• Уменьшенная передача вибрации на кузов. В заднеприводных авто силовая установка располагается продольно, поэтому распределение веса на передок более оптимально. Дополнительно использование эластических виброгасящих креплений мотора обеспечивает минимальную передачу вибраций от него на кузов;
• Предсказуемость заноса и легкость выхода из него. Стоит отметить, что это несколько спорное достоинство. Дело в том, что заднеприводный автомобиль в большей степени подвержен уходу в занос, а если бы из него еще и выйти было трудно, популярность этого вида привода была значительно ниже.

Из всех перечисленных достоинств сейчас больше всего у заднеприводных авто ценятся высокая динамика набора скорости и минимальная передача вибрации на кузов. Любители дрифтинга такие авто любят за легкость ввода в занос с возможностью полного его контроля.

Недостатки

Но и недостатки у этого типа привода немалые:

• Сложность конструкции трансмиссии за счет наличия дополнительных элементов. Это в свою очередь сказывается на объеме работ по техническому обслуживанию;
• Увеличенная металлоемкость конструкции, из-за чего стоимость авто с таким приводом выше;
• Ухудшенная управляемость в сложных дорожных условиях. Повышенная вероятность ухода в занос и несколько разгруженный передок при движении (за счет перераспределения массы) значительно осложняют управляемость машины на гололеде;
• Меньше полезного пространства в салоне. Для размещения карданного вала используется достаточно высокий центральный тоннель в днище кузова;
• Меньшая проходимость. При движении по бездорожью передние колеса, особенно повернутые в сторону даже на небольшой угол, создают сопротивление движению. Дополнительно у заднеприводных авто из-за массивной конструкции заднего моста снижен клиренс.

Интересно, что у авто с заднемоторной компоновкой проблем с проходимостью нет. Большая загруженность задней части из-за установленного мотора обеспечивает отличное сцепление ведущих колес с дорогой, поэтому такое авто запросто преодолевает среднее бездорожье. Единственное, управлению авто в таких условиях практически не поддается (передние колеса просто скользят по поверхности, как лыжи).

Замена шруса и наружного пыльника на ВАЗ 2110 своими руками (видео)

ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.

Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.

Как самостоятельно выставить распредвал

Распределительный вал или сокращенно распредвал – это одна из неотъемлемых деталей газораспределительного механизма (ГРМ) автомобильного двигателя. Распредвал имеет кулачки, их количество соответствует количеству цилиндров мотора.

Посредством передачи вращательных движений этот элемент обеспечивает некую согласованность в работе клапанов и поршней. Поэтому обладая знаниями о том, как настроить распредвал, есть возможность отрегулировать правильную работу двигателя, которая устраивала бы вашим условиям. Нередко распредвал подвержен различного рода деформациям, которые, так или иначе, связаны с износом кулачков и опорных шеек.

Деформация — довольно неприятный и очень важный момент, поэтому даже в случае шлифовки распредвала следует помнить о балансировке. Все дело в том, что ею занимается завод-производитель, поэтому для того, чтобы правильно установить распредвал, нужно быть, как минимум хорошим специалистом. Основоположным в этом деле является отсутствие какого-либо биения. Восстановление распредвала возможно, однако процесс довольно трудоемкий и имеет ряд особенностей, которые не под силу «абы кому», только профессионал способен выполнить такого рода работу. В некоторых случаях распредвал поддается выправке и шлифовке, но когда наступает процесс установки и регулировки распредвала — начинаются проблемы, поскольку кулачки расположены в разных плоскостях, тогда-то и возникает нелегкая пространственная задача.

Самым распространенным и в то же время простым способом реставрации деформированного распредвала, является воздействие давления на точку, в которой имеется искривление. Все бы ничего, если бы не сложность определения этого места деформации. Ко всему прочему, правка распредвала выполняется с использованием метода чеканки. То есть посредством создания напряжения деформации в некоторых местах распределительного вала. Иногда помогает сильный нагрев, однако в независимости от того какой из вышеприведенных способов вы выберете, ни один из них не даст вам 100% гарантию того, что спустя некоторое время он снова не примет криволинейное положение.

Что необходимо для того, чтобы правильно выставить распредвал.

Чтобы правильно установить распредвал, для начала не мешало бы его правильно снять

Устройство

На шлицевой наконечник одевается вилка второго шарнира, благодаря чему происходит шлицевое соединение, которое уплотняется при помощи сальника и размещается на вилке скольжения.

Крутящий момент как было сказано выше происходит благодаря кардану который бывает как задний так и передний, которые имеют практически одинаковую конструкцию, разница у них только в длине.

Рестайлинговые версии Нивы имеют карданный вал усовершенствованного типа, а на модели которые начали выпускаться с 2010 г. устанавливается вал у которого имеются шарниры равных угловых окончаний. А старые предыдущие версии имели шрус кардана Нива Шевроле.

Немного истории

Первые автомобили были заднеприводные. Это обусловлено тем, что для примитивных (с современной точки зрения) автомобилей, с которых начиналось производство, задний привод был дешевле в реализации, надёжнее при использовании, экономичнее в плане потребления топлива и неприхотливее в различных условиях езды.

Первый переднеприводный автомобиль был сконструирован братьями Грэф в 1897 году. Крутящий момент двигателя в этом авто передавался на передние колёса. Идею оценили при разработке гоночных автомобилей в 1920-х годах.

В историю автомобилестроения также вписан один из первый переднеприводных автомобилей Сord L29, изготовленный в 1929 году в Штатах компанией Auburn Automobile. Но даже при всей своей известности, завоёванной преимущественно благодаря элегантному дизайну, на тот момент этот автомобиль по своей популярности всё равно уступал машинам заднеприводного типа.Постепенно конструкция дорабатывалась и совершенствовалась. На сегодняшний день автомобили с ведущими передними колёсами выпускаются практически любым крупным производителем автомобильной техники. Более того, в современном автомобилестроении переднеприводные автомобили более распространены, чем машины других типов трансмиссионной конструкции.

Режимы резания при обтачивании закаленных сталей

При обтачивании закаленных сталей на стойкость резца влияют главным образом скорость резания и толщина стружки.

Режимы резания при обтачивании закаленных сталей резцами с пластинками сплавов ВК8 и Т5К10 указаны в табл. 5.

Таблица 5. Режим резания при обтачивании закаленных сталей

Твердость стали HRC, Н/мм2	Глубина резания, мм	Подача, мм/об	Скорость резания, м/мин	Твердость стали HRC, Н/мм2	Глубина резания, мм	Подача, мм/об	Скорость резания, м/мин
	До 0,8	0,32	60 – 40		До 0,6	0,30	28 – 18
300 – 400	1,5	0,26	75 – 45	500 – 600	1,0	0,25	28 – 20
	2,5	0,15	100 – 75		1,5	0,30	35 – 28
400 – 500	До 0,6 1,2	0,32 0,26	38 – 24 40 – 30	600 – 650	До 0,5 0,5	0,30 0,25	18 – 10 20 – 12
	2,0	0,15	60 – 40		1,0	0,20	24 – 14

Замена приводных валов

В определенных кругах считается, что локализовать неисправность приводного вала и произвести его ремонт или замену можно самостоятельно. Конструкция валов не отличается особой сложностью, так что определить целостность пыльника и тем более обнаружить следы деформации на профильном валу труда не составит.

При этом необходимо помнить, что даже замена пыльника, проведенная без должной тщательности и аккуратности, через тысячи километров обернется полной заменой привода.

Более того, даже отремонтированный, но неправильно собранный вал может развалиться во время движения автомобиля, разбить днище машины или даже опрокинуть ее.

Как уже было отмечено, замена валов — явление в жизни автомобилиста довольно редкое, а многих может и вовсе миновать. Однако, если вами был обнаружен один из указанных выше симптомов в поведении автомобиля, произвести диагностику, выявить неисправность и, если нужно, заменить привод — то, что надо сделать оперативно, ведь на кону находится безопасность ваша, ваших пассажиров и других участников движения.

Произвести замену приводных валов в Красноярске можно в «Доступном сервисе». Квалифицированные специалисты обнаружат уязвимость и определят, необходима ли полная замена привода или можно обойтись ремонтом его составляющей, а современное оборудование сервиса позволит сделать это максимально быстро.

Записаться на диагностику автомобиля и замену валов можно, заполнив форму внизу страницы.

Замена гранатки

Прежде, чем начать процесс замены гранатки необходимо вооружиться следующими инструментами:

• подъемником;
• кувалдой или большим молотком;
• обычным молотком;
• головками на 17 и 30;
• ключом баллонного типа;
• зубилом, не обязательно острым;
• плоской отверткой, желательно шлицевой;
• гаечными ключами на 13 и 17;
• ломом или монтировкой;
• трубой;
• специальным съемником, предназначенным для замены ШРУС;

Специальный съемник для ШРУС

ветошью.

Ну и, конечно же, следует приобрести новый комплект ШРУС.

Новый комплект ШРУС

Демонтаж старой гранатки

Начинаем процесс замены:

для начала нужно будет открутить гайку, которая сидит на валу с помощью головки на 30, воротка и трубы;

Замена наружной гранаты ваз 2110

• колесо теперь нужно будет приподнять, а затем и снять его, откручивая болты крепления;
• теперь нужно освободить колодки, отводя поршень тормозного цилиндра;
• нужно будет вставить лом или монтировку в прорез суппорта, чтобы освободить тормозные колодки;
• пришло время снимать суппорт;
• для этого, используя ключи 13 и 17, откручиваем крепления суппорта.

• теперь нужно вывернуть шаровую опору, опять же при помощи воротка и головки, но уже на 17;
• берем лом и нажимаем им вниз, одновременно стягивая ступицу на себя;
• извелакаем все хомуты и доходим до пыльника;
• отворачиваем его;
• ступица полностью стягивается с шаровой;
• пришла пора извлечь гранатку, используя специальный съемник (его нужно будет установить позади гранатки, а затем выдавить).

Замена наружной гранаты на ваз 2110

Назначение полуоси

Что такое полуось автомобиля, известно всем водителям. Основная функция этой детали – передача крутящего момента на ведущие колёса, поддержка возможности поворота колёс на скорости, а также обеспечение плавности движения транспортного средства при наличии незначительных вибраций.

Как правило, приводной вал устанавливается на неуправляемые колёса на автомобилях с зависимой подвеской. В случае независимой подвески эту функцию берёт на себя карданная передача, причём на неуправляемые (для легковых авто это задние) колёса устанавливается шарнирный механизм неравных угловых скоростей, а на управляемых передних с этой задачей справляется шарнир равных УС.

Общими словами можно описать, для чего предназначены полуоси, как возможность воспринимать на себя действие различных сил, формируемых в результате движении автомобиля. Отметим, что в абсолютных величинах это очень серьёзные нагрузки, поэтому к конструкции полуосей и материалу их изготовления предъявляются повышенные требования.

Наличие в составе приводного вала двух шарниров, расположенных по обоим концам детали, позволяет существенно уменьшить вибрации, передаваемые на рулевую колонку, препятствуя движению машины рывками.

Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.

Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».

Как открутить гайку шкива:

1. Поставить авто на яму или эстакаду.
2. Поднять ручной стояночный тормоз.
3. Включить 4 скорость на КПП, поставить упоры под колеса.
4. Не сильно постучать по граням гайки.
5. Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.

Если гайка шкива не откручивается:

1. Перевести ручку коробки на нейтралку.
2. Скинуть свечные провода со свеч, чтобы не завелся мотор.
3. Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
4. Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».

Неисправности промвала шеви нивы

Детали промвала постепенно изнашивается под влиянием нагрузки, температуры и химического воздействия. Последние два фактора касаются резиновой муфты и пыльника. Эти проблемы проявляются следующим образом:

• Вибрация в начале движения или при разгоне. Причиной может служить деформация болтов или фланца эластичной муфты, ослабленные болтовые крепления промежуточного вала.
• Вибрация при движении. На скорости промвал вибрирует из-за неправильного взаимного расположения деталей, плохой сборки или износа шарниров, утери балансировочных шайб. Такие проявления характерны и для деформации муфты, фланцев или ослабленных резьбовых креплений. Еще одна причина вибрации — туго проворачиваются крестовины кардана.
• Следы масла на пыльнике. Утечка смазки возможна в двух случаях: ослабление хомутов крепления или порвалась резина чехла шарнира промежуточного вала.

Для устранения неисправностей необходимо проверить и затянуть резьбовые соединения, заменить пыльник, отбалансировать вал или заменить отдельные детали. Большинство перечисленных операций требуют демонтажа промвала. Если ремонт невозможен, остается только заменить деталь в сборе.

Приводной вал – как он устроен

Приводной вал любого автомобиля состоит из трех частей:

• наружного шарнира равных угловых скоростей (ШРУС);
• вала (трубы);
• внутреннего ШРУС.

Конструкция наружных и внутренних ШРУС одинакова. Они состоят из корпуса, в котором вырезаны каналы для движения стальных шариков, удерживающего шарики сепаратора, внутренней обоймы и собственно шариков. Такая конструкция позволяет шарниру передавать энергию вращения при повороте до 40 градусов. При этом потери мощности не превышают нескольких процентов, тогда как этот же параметр на традиционных карданах, при таком угле поворота превышает 10 процентов. Вся конструкция ШРУС удерживается в сборе с помощью стопорного кольца, которое не позволяет внутренним элементам вывалиться из корпуса. Консистентная смазка, которой заполнен ШРУС, обеспечивает качественную работу шарнира и сохраняет детали от износа. Чтобы в смазку не попали пыль и грязь, ШРУС закрыт пыльником.

Вал представляет собой отрезок трубы необходимой длины, к которому приварены переходники для установки ШРУС, чтобы избежать прокручивания, переходники и внутренняя часть ШРУС снабжены согласованными шлицами наподобие шестеренок. Чтобы вал не выскочил из ШРУС, на конце переходника устанавливают стопорное кольцо, которое сжимается при входе во внутреннюю часть шарнира, а после прохода шлицов, расширяется.
