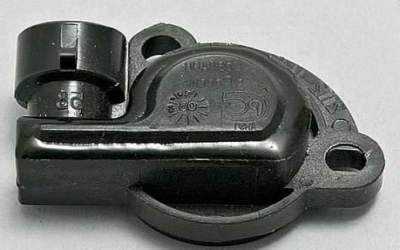

Датчик дроссельной заслонки ваз 2110

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

• нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
• вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
• зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
• теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Признаки неисправности

Резко меняющееся сигнальное напряжение – первый признак неисправности ДПДЗ. Обычно из строя выходят датчики контактного типа. При соприкосновении движущегося бегунка с поверхностью дорожек происходит физический износ шестерен привода ползунка, истирание резистивного напыления. Другие причины неисправности – короткое замыкание в цепи, обрыв провода.

Плавающий ход

Если ЭБУ получает недостоверные данные от ДПДЗ, контроллер выдает неверные команды, которые нарушают работу двигателя автомобиля. Он глохнет при переключении передач и на холостом ходу.

Замечание!

Эффект плавающего холостого хода возникает, если на ЭБУ не поступает сигнал о закрытии заслонки.

Проблемы с ускорением

Явно проявляются симптомы неисправного ДПДЗ при нажатии педали газа. Автомобиль ведет себя по-разному:

• во время набора скорости дергается;
• ускоряется плавно, но ему не хватает мощности, особенно это заметно при движении по пересеченной местности.

На заметку!

Нужно проверить датчик положения, если педаль газа не нажата, а автомобиль самопроизвольно разгоняется. Такая проблема возникает, когда потенциометр исчерпал свой ресурс.

Индикатор Check Engine

На приборной панели есть индикатор неисправностей двигателя – Check Engine. Он загорается по разным причинам, в том числе и когда неисправен датчик положения дроссельной заслонки. Чтобы выяснить, в чем проблема, проводят диагностику. Коды неисправности автомобиля определяют сканером или адаптером ELM327.

Код ошибки	Расшифровка
p0120	Значения, полученные от датчика дроссельной заслонки A, выходят за диапазон рабочих характеристик
p2135	Значения датчиков дроссельной заслонки A и B не совпадают

Снижение максимальной скорости

Низкая скорость при разгоне – частый признак неисправности. Неисправный ДПДЗ выдает на ЭБУ недостоверные данные о реальном положении дроссельной заслонки при нажатии педали газа. Значения сигнала низкие, поэтому блок управления ограничивает мощность, что приводит к снижению максимальной скорости.

Признаки неисправности датчика

При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:

• Пуск двигателя затруднен как на горячую, так и на холодную;
• Повышается расход топлива при чем значительно;
• При движении появляются рывки мотора;
• На холостом ходу обороты чаще завышены, нежели в норме;
• Ускорение автомобиля происходит вяло;
• Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
• Силовой агрегат может глохнуть на холостом ходу;
• На панели приборов моргает индикатор Check или светится постоянно.

Чаще всего датчик приходит в негодность из-за превышения сроков эксплуатации вследствие выработки. Контактная группа имеет напыление и соответственно для него характерен износ. Те ДПДЗ, которые работает по бесконтактному принципу лишены такого недостатка и соответственно служат гораздо дольше.

Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика.

Видео по теме:

Особенности проверки контактного и бесконтактного ДПДЗ на Приоре: распиновка

При появлении соответствующих признаков неисправности ДПДЗ на Приоре, не помешает произвести проверку изделия, чтобы убедиться в том, что из строя действительно вышел датчик, а не поврежден провод или окислились контакты в фишке питания. Для этого понадобится знать распиновку ДПДЗ, которая представлена на схеме ниже.

Самый простой способ проверки — воспользоваться мультиметром. Ниже описан подробный процесс проверки ДПДЗ Приора:

1. Проверка исправности питающих проводов. Отсоединить фишку питания от датчика. Присоединить щупы мультиметра к контактам фишки A и B, после чего включить зажигание, и проверить напряжение. Величина подающего напряжения должна составлять 4,8-5,2В. Если значение отличается от указанного (обычно оно ниже), то следует искать причину в проводе, который имеет замыкание на массу.
2. Далее приступаем к проверке контактного датчика. Самый оптимальный способ его проверки — измерить сопротивление между контактами А и С, то есть, сигнальным и плюсовым контактами. Проверку рекомендуется выполнять на снятом датчике. Подключаем щупы к соответствующим выводам, и измеряем сопротивление в кОм. Оно должно находиться в пределах от 1 до 3 кОм. При изменении положения ползунка, сопротивление должно увеличиваться, причем очень плавно без резких скачков. Если наблюдается иная картина, значит ДПДЗ нужно заменить.
3. Еще один способ проверки (подходит как для контактного, так и для бесконтактного устройства), при котором не нужно снимать датчик, заключается в измерении напряжения в сигнальном контакте. Однако реализовывать его рекомендуется в исключительном случае, так как он предусматривает нарушение целостности контактов фишки датчика. Проводится он следующим образом: при помощи булавок нужно присоединиться к тыльной стороне фишке щупами мультиметра. Подключиться нужно к клеммам B и C, то есть, сигнальной и «массе». После подключения нужно включить зажигание и, не заводя двигатель, изменять положение заслонки. Если напряжение будет плавно возрастать до 5В при максимальном открытии заслонки, значит, деталь исправна. Если возникают резкие перепады (скачки) на ДПДЗ контактного типа, то изделие подлежит замене. Если неисправен ДПДЗ бесконтактный, то у него напряжение не будет изменяться или меняется, но в низком диапазоне.

Ниже представлено видео, где детально показан процесс проверки механического ДПДЗ.

Убедившись в неисправности датчика положения заслонки дросселя на Приоре, его следует заменить. Не пытайтесь его разбирать и ремонтировать, так как он является не ремонтируемым.

Это интересно! Проверить исправность датчика можно при помощи Bluetooth-сканера, подключенного к разъему OBD2, а также специального приложения на смартфон.

Если на БК высвечивается ошибка низкого сигнала от датчика, нужно проверить провода питания, так как, скорее всего, была нарушена изоляция. Если уровень сигнала высокий, то неисправность наверняка в самом датчике.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Общая информация о системе контроля

Начали плавать обороты — значит, неисправен ДПДЗ. Он необходим для того, чтобы определить скорость и степень открытия заслонки дроссельного узла. Его конструкция основана на простом потенциометре: при изменении положения заслонки на сигнальном выходе датчика происходит изменение напряжения. Потенциометр — переменный резистор, чаще его называют именно так.

Датчик устанавливается непосредственно на ось заслонки. Связь с ней должна быть жесткой, поэтому недопустимо наличие даже малейшего люфта. Выводы потенциометра:

• напряжение питания, которое обычно составляет 5 Вольт;
• сигнальный выход, который соединяется с ЭБУ автомобиля;
• «масса» («минус» питания, который находится на кузове машины).

Вот так выглядит ДПДЗ

Самое большое сопротивление датчика наблюдается при закрытой заслонке, при этом напряжение на ЭБУ минимально. Нажимаете на педаль газа — открываете заслонку, в это время происходит изменение сопротивления, а напряжение постепенно увеличивается до своего максимального значения в 5 В.

В электронном блоке управления имеется прошивка, в которой записаны все важные параметры. В зависимости от того, какова величина открытия заслонки, ЭБУ проводит корректировку момента зажигания, а также время открытия форсунок. Могут применяться и ДПДЗ бесконтактного типа — магниторезистивные. Они состоят из следующих элементов:

• электронный чувствительный элемент, который обработан специальным материалом;
• постоянный магнит, имеющий жесткую связь с дроссельной заслонкой.

При нажатии на педаль акселератора происходит вращение постоянного магнита. В это время чувствительный элемент меняет свое сопротивление за счет изменения магнитного поля вокруг него. Только в этом случае ЭБУ видит изменение угла, а не напряжения. При выходе датчика из строя возникают проблемы с запуском двигателя, увеличивается расход бензина, постоянно изменяются обороты мотора, затруднен разгон автомобиля.

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Тренд автомобильного инжиниринга всех последних лет – планомерное отстранение водителя от непосредственного управления машиной. Пока, слава богу, мы не дошли массово до потери жесткой связи наших рук и ног с поворачивающимися колесами и тормозами, но к тому все явно идет… Как минимум, ни один автомобиль в наши дни уже не выпускается без электронной дроссельной заслонки, при которой мы не отдаем прямую команду дросселю «больше воздуха!» правой ногой через тросик, а высказываем пожелание блоку управления двигателем, который уже сам отправляет команду на заслонку. Хорошо это или плохо, и как с этим жить?

История вопроса

П ринято считать, что так называемый E-газ – это технология последнего примерно десятилетия. В чистом виде – да, но интегрированный электропривод в дроссельных заслонках появился гораздо раньше – еще в 80-х. В те годы на оси заслонки с одной стороны располагался сектор газа, связанный с педалью акселератора классическим тросиком (да-да, «колесико», которое приводится в движение тросиком от педали, называется «сектором газа»!), а с другой стороны ось заслонки соединялась через шестеренчатую передачу с небольшим электромотором.

Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.

Сейчас же все достигло «апофигея технологичности» – механическая связь заслонки с педалью газа исчезла в принципе, и все команды – как от ноги водителя, так и от сервисных систем – дроссель получает лишь при посредничестве блока управления двигателем. Причин тому – три:

• Экологические требования;
• Рост экономии топлива;
• Удобство в реализации множества современных функций автомобиля.

Электронный дроссель в наши дни

Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.

Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.

Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.

E-газ позволяет наиболее оптимально провести разгон на авто с турбированным двигателем, в значительной мере борясь с турбоямой и обеспечивая более ровное ускорение с низов. Е-газ поможет и при режиме «педаль в пол», когда в случае классической тросовой заслонки первые мгновения идет неоптимальное сгорание смеси, и теряются секунды на разгоне. Конечно же, нельзя не упомянуть эффективную систему автоматического управления тягой мотора для борьбы со сносами и проскальзываниями ведущих колес.

При этом, правда, нужно отметить, что поведение электронного дросселя на бюджетных машинах по-прежнему серьезно отличается от среднеценовых и, тем более, премиальных автомобилей. В «бюджетках» E-газ, к сожалению, излишне туповат, задумчив и не способствует получению истинного удовольствия от драйва.

Да еще порой и на безопасность влияет отрицательно – дроссель с неоптимальным управляющим программным обеспечением реагирует на нажатие педали с задержкой, выдавая момент на колесах тогда, когда уже поздно. При отсутствии систем стабилизации зимой на скользком покрытии и в повороте такая реакция машины способна свести на нет ваши традиционные навыки зимнего вождения и создать аварийную ситуацию.

Загрязнение заслонки как одна из основных причин ее неисправности

Корпус дроссельной заслонки в двигателе автомобиля непосредственно связан с системой вентиляции картерных газов. Именно поэтому на корпусе и оси со временем скапливаются маслянистые отложения.

Типичными признаками загрязнения дроссельной заслонки является отсутствие плавности ее работы, частые заедания и подклинивания. Двигатель в результате начинает работает нестабильно, в электронном блоке управления формируются соответствующие ошибки.

Избежать таких последствий позволяет регулярная проверка состояния дроссельной заслонки и ее очистка специальными средствами. Отлично подходит для этих целей производимый в России очиститель металла MODENGY.

Его многокомпонентная формула обеспечивает удаление загрязнений различной химической природы, в том числе нефтепродуктов. Средство на основе органических растворителей действует эффективно, испаряется быстро и без остатка и не вызывает коррозию.

Для очистки заслонку нужно обязательно снимать – это позволит удалить нагар с ее внутренних стенок и воздушных каналов.

При использовании ветоши нельзя прикладывать чрезмерные усилия, чтобы не повредить саму заслонку и датчик ее положения, находящийся рядом.

Жесткие щетки применять категорически не рекомендуется, так как некоторые дроссельные заслонки имеют специальное молибденовое покрытие для защиты от износа и более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют – в результате заслонка начинает «закусывать» и пропускать лишний воздух, что негативно сказывается на работе двигателя.

При случайном повреждении покрытия его можно (и нужно) восстановить, используя уже готовые составы на основе дисульфида молибдена. Сегодня, благодаря российским специалистам в области смазочных материалов, они доступны не только предприятиям, но и частным автовладельцам.

Отлично зарекомендовало себя антифрикционное покрытие MODENGY Для деталей ДВС. При нанесении на дроссельную заслонку оно образует сухой защитный слой, на который не налипают абразивные частицы. АТСП обладает высокой несущей способностью, отличными противозадирными свойствами, не разрушается под воздействием моторного масла и, при условии правильного нанесения и бережного отношения при чистке, имеет неограниченный срок службы (равный ресурсу заслонки).

Перед нанесением MODENGY Для деталей ДВС с поверхности удаляются грубые загрязнения, затем заслонку обрабатывают Специальным очистителем-активатором MODENGY в целях обезжиривания и максимального усиления адгезии покрытия.

Что такое датчик положения дроссельной заслонки

Каждый из датчиков в системе управления двигателем представляет собой простейший детектор, который рассчитан на выполнение одной конкретной задачи. В нашем случае, датчик положения определяет угол перемещения дроссельной заслонки, которая в свою очередь, повторяет перемещение педали акселератора. При всей кажущейся простоте, датчик не так прост, поскольку может иметь простую контактную конструкцию, а может иметь и более сложный и точный механизм работы. А если конкретнее, то датчики могут быть

1. Бесконтактные.

2. Пленочно-резистивные.

Резистивные датчики намного проще по конструкции, дешевле, но и из строя выходят чаще. Они представляют собой почти обычный переменный резистор с тремя контактами.
