5 основных признаков неисправности рулевой рейки

Методы проверки рулевого управления автомобиля, как проверить рулевое управление машины

Если вы дошли до материала о том, как проверить рулевое управление машины перед покупкой, значит, авто вы уже подобрали, необходимые вопросы продавцу задали и морально готовитесь к осмотру автомобиля

Значит вы уже в курсе, почему важно проверить состояние рулевого управления перед покупкой авто, и чем грозит его неисправность: угроза безопасности и жизни водителя и пассажиров

Для начала проверьте осматриваемый автомобиль с помощью сервиса «Автокод». Так вы сможете узнать, бывал ли авто в авариях, которые могли бы повлиять на состояние рейки и управляемости машины. Также вы получите немало полезной информации: от того, не находится ли машина в угоне или залоге, до реального пробега и количества владельцев. Обезопасьте себя при покупке б/у авто – воспользуйтесь простым методом проверки авто по VIN-номеру или по госномеру.

Если вы профессиональный продавец авто, воспользуйтесь сервисом безлимитных проверок авто «Автокод Профи». «Автокод Профи» позволяет оперативно проверять большое количество машин, добавлять комментарии к отчетам, создавать свои списки ликвидных ТС, быстро сравнивать варианты и хранить данные об автомобилях в упорядоченном виде.

Проверка рулевого управления автомобиля на слух

Прокатитесь на выбранном автомобиле по ровным и грунтовым дорогам, выключите музыку, закройте окна и прислушайтесь ко всем звукам. Посторонние бряцанья, шумы, лязг, постукивания, скрипы, хрусты сигнализируют о неисправностях машины. При расшатанном рулевом управлении:

Если на ровной дороге никаких шумов вы не услышали, то прокатитесь по препятствиям — лежачие полицейские, поребрики, грунтовые дороги — и прислушайтесь к звукам еще раз.

Тормозная система и рулевое управление — самые важные в вопросах безопасности узлы автомобиля. Не жалейте времени на проверку этих деталей при покупке авто с рук.

Проверка рулевого управления автомобиля на ходу

Вам придется «отрастить» шестое чувство, чтобы не только услышать, но и почувствовать неисправности. Садитесь на водительское кресло и покрутите руль во всех направлениях. Если узел управления машиной уже сдает свои позиции, то:

Обратите внимание, что усилитель руля (если он установлен) на разных скоростях работает с разным усилием: чем выше скорость, тем легче крутится руль, и чем ниже скорость, тем труднее. На ходу автомобиль должен ехать ровно по прямой дороге и не уходить в сторону

Такой дефект также намекает на неисправность рейки

На ходу автомобиль должен ехать ровно по прямой дороге и не уходить в сторону. Такой дефект также намекает на неисправность рейки.

Также читайте: Как провести тест-драйв автомобиля

Внешний осмотр

Если во время движения не были обнаружены шумы, стуки и люфты, автомобиль хорошо «держал» дорогу, передняя подвеска и рулевое управление не вызвали у вас подозрений, то нет смысла самому ковыряться в наконечниках, болтах и шарнирах – скорее всего, автомобиль исправен. Однако если хоть что-то вас смутило при осмотре, то найдите возможность заглянуть под машину самостоятельно, спустившись в яму или, загнав машину на эстакаду, и посмотрите:

Помимо внимания к стукам, шуму и отклонению машины от заданного курса на ходу, осмотрите колеса. Износ всех шин должен быть равномерным, все колеса должны быть отбалансированы, давление в шинах соответствует норме. Эти характеристики указывают не только на неисправности в рулевом управлении, они могут свидетельствовать об искаженной геометрии кузова, о проблемах с подвеской, со сходом-развалом и т. д., но оставить незамеченными такие повреждения нельзя!

Методы проверки рулевых наконечников

Для осмотра наконечников потребуется подъемник, яма в гараже или эстакада. При неисправностях:

Проверяйте управляемость перед покупкой б/у авто, чтобы либо отказаться от покупки, либо составить примерную смету расходов на замену деталей.

Если вы не в состоянии самостоятельно определить, исправно ли рулевое управление машины или покупаете автомобиль с рук, и продавец не позволяет вам сесть за руль, то закажите выездную проверку и доверьте осмотр профессионалам. Кроме того, обязательно ознакомьтесь с историей автомобиля. Чтобы не наткнуться на проделки мошенников, воспользуйтесь онлайн-проверкой Автокод. В полном отчете вы узнаете историю регистрационных действий, ограничения ГИБДД, работу в такси, данные ОСАГО и др. Защитите себя от обмана! И главное, не покупайте автомобиль с неисправным управлением – берегите свою жизнь!

Меры профилактики

Срок службы механизма сильно зависит от условий эксплуатации. Можно существенно его увеличить, не нагружая машину быстрой ездой с вращением руля по неровным дорогам, уберегая подвеску от боковых ударов в скольжениях, отслеживая состояние защитных чехлов и своевременно приступая к ремонту при замеченных неисправностях. В запущенных случаях рейку приходится менять в сборе, что довольно дорого.

Хорошие результаты принесёт периодическая переборка механизма с заменой расходников. Но насколько это целесообразно экономически – вопрос спорный. Перебранная и смазанная рейка живёт намного дольше, но работа эта стоит дорого, а качество ремкомплектов непредсказуемо. Поэтому чаще рейки работают до полного износа, после чего заменяются на реставрированные в заводских условиях.

Мотивация тут простая – дешёвые механизмы обычно имеют крайне низкое качество, а новый оригинальный узел неприятно поражает ценой. Особенно это касается узлов с гидроусилителями. Обычную механику найти с приемлемым сочетанием качества и цены гораздо проще.

Почему появляется стук?

Здесь есть несколько причин, я бы сказал всего три, теперь более подробно:

Износ полимерных направляющих. Это самая распространенная причина. Простыми словами, изнашиваются втулки, по которым ходит основной вал. Он начинает вибрировать и появляется стук. Кстати с валом могут изнашиваться и сальники, которые держат давление внутри рейки. Поэтому «рулевая» может течь.

Износ шаровых наконечников. Иногда стучат наконечники, а не сама рейка, для начала нужно проверить их. Поэтому если нет подтеков, то возможно стук проявляется от шаровых наконечников.

Износ зубьев валов, как основного, так и червячного. Происходит это крайне редко, потому как износ происходит только от попадания грязи, песка, пыли внутрь. А если такое произошло, это говорит о том — что сальники, втулки и т.д. — имеют просто огромную выработку. Однако в моей практике было такое, когда заменили весь ремкомплект, а стуки остались, особенно сильно происходило при повороте руля. После разбора выяснилось, что изношены оба вала. Но стоит отметить, что скорее всего, по неровностям, стучать не будет, либо очень не сильно.

Торсион рулевой рейки

В то же время торсион, который закручен с использованием золотника и конструкции отводов, перенаправляет жидкость в механизм переработки и дальнейшего исполнения. В зависимости от стороны, в которую был закручен вал, на поршень действует его давление. Поршень крепко закрепляется на рейках и из-за этого, давление на масло способствует вращению колесной системы в заданную сторону. Кроме того, у системы настроен клапан предохранения. Если колесная составляющая повернута до конца, он раскрывается и отдает ненужное давление в бак. К недостаткам можно отнести утрату отзывчивости и получения информации от рулевого контроля, может возникнуть недостаточность напряжения на руле, с помощью которого профессиональные гонщики лучше чувствуют автомобиль. При таком состоянии улучшается время прохождения поворотов на большой скорости. И в реалиях эта система тоже настраивается почти под любые условия, но это редко делают, потому что большинству нужен комфорт и безопасная езда, нежели возможность совершать быстрых маневры.

Диагностируем неисправность

Как и любой другой механизм, рулевая рейка рано или поздно выходит из строя.

Подобный механизм присутствует в любых автомобилях, как оборудованных электро и гидроусилителем, так и без него.

Глуховатые звуки и удары могут ощущаться при езде по неровностям, а еще могут передаваться на руль.

Неисправность проявляется похожим образом и тогда, когда машина стоит на месте и осуществляется поворот рулевого колеса.

При повороте руля еще может наблюдаться значительно возросшее усилие.

Эти главные симптомы говорят о том, что необходим ремонт рулевой рейки и не важно, на какой марке автомобиля они появились ВАЗ 2110 или другой модели. Для определения состояния данного узла осуществляем следующее

Для определения состояния данного узла осуществляем следующее.

Возьмитесь за рулевой вал в том месте, где он стыкуется с рейкой.

Рывками покачайте его вверх и вниз. Если стук проявится, то это свидетельство того, что будет либо необходим ремонт корпуса рулевой рейки, либо возможной причиной стука может быть отсутствие смазки в так называемом игольчатом подшипнике.

Проведите смазку подшипника или замените данную деталь.

Следующим шагом будет необходимость проверить втулку на люфт и само соприкосновение рейки с рулевой шестерней.

Для этого возьмитесь за стык рулевых тяг в подкапотном пространстве и пробуйте осуществить шевеление рулевого вала.

Так может проявиться недостаточная затяжка узлов, что не является большой проблемой.

Если же стуки определенно слышны из рейки, тогда неисправен именно этот механизм и рулевую рейку придется ремонтировать или менять на новую.

Теперь Вы должны принять решение о том, по какому пути двигаться дальше.

Само собой, покупка новой рейки будет самым лучшим вариантом, но и самым дорогим.

Ремонт рейки у мастеров позволяет обойтись хоть и меньшей, но все еще внушительной суммой.

Также нет никаких гарантий того, сколько рейка прослужит после восстановления.

Наиболее выгодным экономически решением однозначно станет самостоятельный ремонт.

Типы, схемы и устройства рулевых реек

Основные детали рулевого управления:

1. Руль. При помощи этого устройства водитель задает угол поворота автомобиля.
2. Вал руля. Он представляет собой стержень, который с одной стороны крепится к рулю, а с другой – к рейке.
3. РР. Она представляет собой своего рода узел, к которому крепится шестерня. С ее помощью передается движение руля.
4. Рулевые тяги – стержневидные детали, имеющие резьбу. Они крепятся к рулевым наконечникам и являются одним из последних звеньев, передающих поворот на колеса.
5. Наконечники.

Схема рулевой рейки

В зависимости от того, как установлен принцип реализации работы РР, различают три основных типа такого механизма. Основное их отличие в устройстве и принципе работы.

Механическая

По сути, механическое устройство – простейший механизм, вариации которого происходят только за счет физической силы водителя. Однако ошибочно думать, что при такой реализации водителю придется применять слишком большую физическую силу — эта проблема может быть решена благодаря переменному передаточному числу.

Механическая

Его особенность в том, что количество зубьев меняется при переходе от центра к краям. Эта функция помогает устранить чрезмерное управление на высоких скоростях, физически облегчая поворот колеса при медленном вождении или когда автомобиль неподвижен.

Гидравлическая (ГУР)

Отличие реечного гидроусилителя руля (ГУР) от прежнего в том, что гидроусилитель облегчает поворот. Достигается это следующим образом: в самом гидроусилителе есть масло. Под давлением насоса гидроусилителя он увеличивает усилие при повороте и облегчает физический процесс для водителя.

Гидравлическая

Основное преимущество такого типа механизма заключается не только в том, что водитель меньше физически устает, но и в большей безопасности движения. Последнее достигается тем, что ГУР возьмет на себя нагрузку при попадании колеса в яму, а руль будет реагировать на это более плавно.

Усилитель снижает чувствительность водителя к автомобилю, что может привести к неожиданным маневрам. Однако именно этот тип механизма чаще всего используется в современных автомобилях.

Электрическая (ЭУР)

Устройство электрической модели отличается от ГУР тем, что усилителем в этой системе является электродвигатель. Он может быть интегрирован в рулевую колонку, располагаться на валу или совмещен с самой рейкой. Первый вариант самый опасный, так как может привести к полной блокировке руля. Поэтому в дорогих автомобилях применяют третий вариант установки электроусилителя.

Электрическая

Этот тип имеет ряд преимуществ, таких как:

• высокая эффективность;
• экономия топлива;
• высокая надежность и безопасность во время вождения;
• простота обслуживания;
• независимость механизма от климатических и экологических условий.

3 Общие признаки неисправности рулевой рейки

1. .Механический стук в рейке. Характерный металлический стук можно услышать даже из салона автомобиля. Неисправность обычно «развивается» со временем. Причиной служит износ механических частей «червячной» передачи и, как следствие, образование зазоров между шестерней рулевого вала и шестернями тяг.
2. Стук шаровых креплений наконечников рейки. Особенно сильно этот момент проявляется, когда транспортное средство трогается с места при полностью вывернутых передних колесах вправо или влево. Причиной является нарушение герметичности пыльников наконечников, вследствие чего происходит попадание частиц грязи между шаровыми опорами наконечников и их основанием.
3. Люфт рулевого колеса. Сегодня производители автомобилей полностью исключают наличие люфта (свободного хода) руля у своей продукции. Наличие данного фактора свидетельствует о том, что износ рулевой рейки уже существенен и требуется незамедлительный ремонт или замена данного агрегата.
4. Вибрация рулевого колеса. Этот показатель присутствует обычно при положении колес по ходу движения. При повороте вправо-влево вибрация исчезает. Причиной является износ центральной (наиболее часто используемой) части «червячной» передачи рулевой рейки, что также требует незамедлительного ремонта или замены.

Разбираемся с выбором

Перед тем купить новую рейку стоит спросить у мастеров, подлежит ли ремонту старая. Из вышесказанного можно сделать вывод о том, что не всегда основная рабочая часть рейки может быть повреждена. Возможно, причина неполадок кроется в пыльнике, ремкомплекте и потребности в регулировке. Если же покупки не избежать, руководствуйтесь следующим:

• VIN-код. Так вы найдете оригинал и близкие к нему аналоги, которые однозначно подойдут к вашему автомобилю;
• Код старой рейки. Почему бы не купить идентичную запчасть?
• Технические характеристики автомобиля. Так, например, менеджером магазина будут учтены габаритные размеры, сторона руля, расположение передаточного узла, вид усилителя и прочие характеристики детали.

Отдельного упоминания стоят б/у и восстановленные рейки. С учетом высокой стоимости детали для новой иномарки, многие автовладельцы покупают неновую рейку. С учетом живучести конструкции, даже б/у может прослужить ему очень долго. Правда, гарантировать это не может никто. Даже если покупателю дают гарантию, он играет в лотерею. Надежнее купить новую запчасть.

Вместе с покупкой рейки придется взять и новые пыльники, если они в комплектацию не входили. Если нет, то придется искать хомута, пыльники и смазочный материал. Без всего этого даже новая рулевая рейка не сможет отъездить обещанные производителем километры.

Компоненты рулевого управления

Автопроизводителями используется стандартная схема рулевого управления, в целом не меняющаяся с 1898 года. Различия заключаются в расположении руля (справа или слева), а также в типе используемого усилителя (электрического или гидравлического). Выпуск автомобилей с «пустой» рулевой рейкой, не оснащённой усилителем, практически прекращён, и также в последнее время автопроизводители отходят от практики использования ГУР, предпочитая более простой в обслуживании и экономичный электроусилитель.

Рулевое управление состоит из следующих компонентов:

• рулевое колесо. На большинстве авто оснащается подушкой безопасности;
• рулевая колонка. В зависимости от марки машины, она может регулироваться как по высоте, так и по выносу;
• рулевая рейка. Оснащается либо гидроусилителем, либо электроусилителем;
• рулевые тяги. Связующие элементы между рейкой и наконечниками;
• рулевые наконечники. Соединяют колёса и тяги, являются расходным материалом.

Тяги и наконечники устанавливаются в авто попарно, по разным бортам. В случае выхода их из строя необходима попарная замена элементов, даже если повреждённым оказался только один из них.

Виды и устройство рулевых реек

Конструкция рулевой рейки все время совершенствуется – раньше это было примитивное устройство, теперь же в него заложено много различных технологий. Сейчас существует 3 типа рулевых реек.

Обычная

Здесь не используется никаких усилителей, и все усилие для поворота принимает на себя водитель. На современные автомобили эта рейка уже не устанавливается. Она «неубиваема», но крутить руль с ней намного тяжелее. Единственная проблема, которая может появиться при ее применении – стук, однако она легко решается подтягиванием. Конструкция надежная и прочная, но при ее использовании страдает маневренность. Кроме того, она морально устарела.

«Голая» рейка заключена в металлический корпус, внутри которого находится вал с шестерней. К нему подведены тяги с рулевыми наконечниками. Вся эта конструкция защищена пыльником. С основным валом при помощи червячного наконечника сцепляется вал, соединенный с рулем.

Конструкция с ГУРом

• пластинчатый насос, нагнетающий давление;
• установленный на валу поршень;
• распределитель, который следит за подачей рабочей жидкости.

Сразу после поворота руля распределитель начинает регулировать давление масла на золотник и торсион, подавая его в поршневую систему с необходимой в каждом определенном случае стороны. Например, если был поворот в правую сторону, масло подается в правую сторону, и наоборот.

Гидроусилитель полезен с точки зрения безопасности, ведь именно он гасит удар, если колесо попадает в выбоину. Это одновременно и плюс, и минус, так как в этом случае снижается чувствительность управления. При образовании течи езда усложнится вдвойне. Используемая здесь ременная передача отнимает мощность у мотора. И все же исправный гидравлический помощник существенно повышает маневренность и делает руль легким.

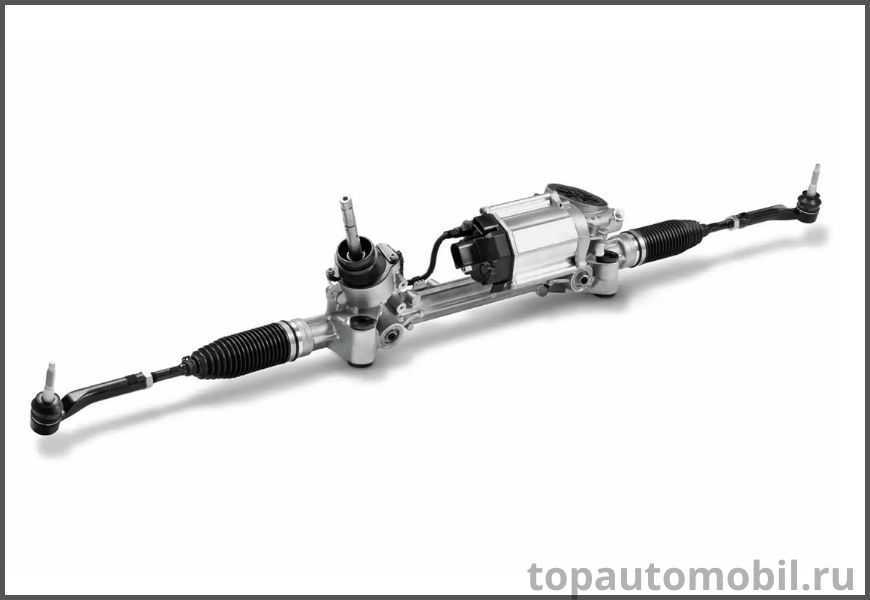

Устройство с ЭУРом

Сегодня это самая совершенная модель. Гидравлика здесь уступила место электрическому усилителю руля. Здесь сигнал с установленных на руле датчиков передается на ЭБУ, а оттуда – на электроусилитель. Единственное слабое звено здесь – капризная электроника, поломка которой может быть серьезной проблемой.

Здесь отсутствуют насосы и поршни, а есть только основной и рулевой валы, соединяемые между собой червячной передачей. На рулевом валу находится шестерня, вращаемая электродвигателем. В систему включены расположенные на руле датчики – они сообщают ЭБУ степень отклонения руля во время поворота. Затем электроника подает сигнал на усилитель, и руль начинает вращаться значительно легче.

Система компактна и практически не отнимает мощность у мотора. Работает она в разных режимах: пересеченная местность, скоростная трасса, город. Из минусов: боязнь влаги и нагрузка на генератор.

Какие существуют методы проверки рулевой рейки на автомобильном рынке при покупке?

Перед совершением покупки б/у рулевой рейки покупателю необходимо обратиться в станцию технического обслуживания, где вам сделают диагностику рулевого механизма. Если на СТО подтвердят, и вы окажетесь тем “счастливчиком”, у которого обнаружена неисправность рулевой рейки, то вы можете обратиться в нашу компанию.

В случае если вы самостоятельно установите ошибочный “диагноз” своему автомобилю, и дело окажется совсем не в этом, то у вас может возникнуть проблема с возвратом.

Следует ясно понимать, что с помощью технической диагностики Вы обезопасите себя от материальных растрат и тратой личного времени.

При покупке рулевой рейки в нашей компании продавец обязан проверить рулевой механизм в вашем присутствии.

В первую очередь внимание необходимо сосредоточить на:

• штоке — на его поверхности должны отсутствовать различного рода царапины, раковины, забоины и очаги коррозии. Любое из перечисленных приводит к повреждению кромки уплотнений. Оценка состояния штока (выдвинуть из корпуса до упора поочередно в обе стороны) проводится при снятых пыльниках;
• наличии/отсутствии жидкости в рейке — присутствие старой жидкости, которое выявляется в процессе осмотра, дополнительно проинформирует о состоянии детали. Например, мутная жидкость темного цвета — верный признак наличия в ней включений инородного характера (продуктов износа). Когда жидкости слишком много, то это значит следующее: а) изнашивающиеся элементы рейки, наверняка, находятся в плачевном состоянии; б) остаточный ресурс запчасти находится на грани исчерпания;
• зубья штока — легче всего оценить состояние крайних, расположенных слева, зубьев. Низкая степень их износа не должна вводить в заблуждение, ведь зубья принимают минимальное участие в повороте руля. Реальное положение дел отражает состояние центральных зубьев, которые работают постоянно;
• проверка наличия излишнего хода шатки центрального вала рулевого механизма. Проверка осуществляется следующим образом: выкручиваем вал рейки до упора, одной рукой удерживаем корпус рейки, второй рукой – вал. Так проверяется с обеих сторон на наличие шатки.

Давайте поразмышляем о нынче “модном” восстановлении рейки и стоит ли пользоваться этой услугой?

Восстановление механизма представляет собой следующие этапы:

• разборка/сборка рулевой рейки (примерная стоимость от 30у.е – до 50у.е);
• покупка ремонтного комплекта (сальники, манжеты и т.д). Приобретая рем комплект вы должны понимать, что это не оригинал (примерная стоимость от 50у.е – до 80 у.е);
• наварка зубьев и напыление центрального вала – она чревата появлением раковин и трещин, из-за которых меняется либо весь шток, либо полностью рейка. Таким образом, при высокой степени износа элементов штока и червяка рулевого вала устанавливать запчасти категорически не рекомендуется (примерная стоимость от 60y.e-120y.e).

Многих автовладельцев волнует вопрос: «Что делать, если центральный вал искривлен, и подлежит ли такая рейка ремонту?» — «К сожалению, нет, такая рейка не подлежит ремонту даже при замене сальников».

Поможет ли VIN-код автовладельцам при проверке?

Некоторые автовладельцы всерьез интересуются у продавцов, как правильно подобрать рулевую рейку по объёму, году выпуска и модели автона основании VIN-кода. Данный номер — специальный набор цифр и букв, расположенных в определенной последовательности. Код, который включает 17-ть символов, сообщает только важную информации о транспортном средстве:

1. Серийный номер автомобиля.
2. Модель.
3. Тип трансмиссии.
4. Тип кузова.
5. Тип двигателя.
6. Страна-производитель.
7. Тип системы питания.
8. Год выпуска.

То есть это данные, которые позволяют однозначно идентифицировать авто, не спутать его с другим при оформлении документов (например, при обмене или продаже).

Если бы вдруг автопроизводители приняли решение включать в VIN сведения о типе тормозной системы, рейки и других конструкционных элементов, вместо 17-тизначного буквенно-цифрового кода получился бы 30- или даже 40-значный. В результате оперировать ВИН-ом стало бы гораздо сложнее. Это неинтересно ни автолюбителям, ни представителям мирового автопрома.

Тем не менее, определить модификацию рyлевой рейки по VIN можно. Обратившись, например, на завод-изготовитель или к его официальным дилерам в вашем регионе.

На любую деталь нанесен инженерный номер, по которому ее можно идентифицировать в каталоге запчастей или просто загуглить в интернете. Таким образом, вы имеете возможность самостоятельно проверить приобретаемую запчасть.

Есть мнение, что покупка подержанной запчасти — это лотерея. Отчасти утверждение верно, но при соблюдении указанных выше рекомендаций вероятность покупки поврежденной детали сводится к минимуму.

Как проверить исправность рулевой рейки самостоятельно

Современные автомобили оснащаются механическими, электрическими и гидравлическими рулевыми рейками. Для проведения точной диагностики рекомендуется обращаться в специализированные центры, где есть специалисты и профессиональное оборудование. С другой стороны, главные признаки неисправностей может выявить любой автомобилист.

Диагностика своими руками для водителя

Обследование рулевого механизма требует повышенной осторожности и аккуратности. Здесь не допускается дергать, расшатывать тяги, рейку

При появлении непонятных звуков, скрипов, нужно действовать следующим образом:

• остановиться, оценить уровень неполадки, ее влияние на безопасность;
• при выключенном двигателе покрутить руль, проверить люфт. Его увеличенные значения свидетельствуют о повышенном износе внутренней части рейки. Если в крайних положениях руля слышится стук, то проблемой могут быть рулевые наконечники;
• на следующем этапе рекомендуется открыть капот и оценить визуально состояние рулевой рейки, пыльников, уплотнителей.

Как определить люфт и что еще может  стучать

С помощью раскачки рулевого колеса можно диагностировать следующие проблемы.

• Разрушенная ступица, не затянутая гайка, закрепляющая рулевое колесо на валу, ощущается как люфт со стуком. Руль нужно покачать в вертикальной, горизонтальной оси.
• Покачиванием руля вверх-вниз, вправо-влево можно определить люфт вала на подшипниках.
• Определить вращательный люфт по шарнирам рулевого вала и его шлицевым соединениям.
• Раскачать вал шестерни рейки внутри корпуса, который находится под ногами водителя. Здесь не должно быть люфта.
• Люфты шаровых пальцев рулевых наконечников. Здесь диагностика проводится вдвоем. Один крутит руль, а другой пальцами прощупывает шарниры.
• Короткие движения рулем в разные стороны, проверка шарниров рулевой тяги.
• Проверка люфта пластмассовой втулки рейки.

Если потекла рейка

При появлении течи машина во время движения ведет себя определенным образом:

• ухудшается управляемость;
• помпа ГУР начинает гудеть;
• руль становится тугой, для его поворота приходится прикладывать усилия;
• появляется люфт руля при прямых неподвижных колесах;
• при управлении авто во время движения в руках ощущаются вибрации, стуки.

Нарушение герметичности системы проявляется понижением уровня жидкости внутри расширительного бачка, подтеками, мокрым днищем, масляными лужами на асфальте.

Разборка  и осмотр

Перед тем, как приступать к диагностике, нужно проверить состояние зубчиков. Для этого нужно поджать регулировочную гайку

При разборке важно установить метки, а детали складывать внутрь одной емкости. Это поможет ничего не перепутать

Для разборки пригодятся такие инструменты:

• гаечный ключ;
• молоток;
• тонкие отвертки;
• набор торцевых ключей.

После разборки следует тщательно осмотреть все детали, определить степень износа штока.

Для обратной сборки понадобятся новые сальники, прокладки, компрессионные кольца, резинки, новая втулка, отполированный червячный вал, шток. Сборку нужно производить в обратном порядке.

Крайне важно определить степень износа штока

 Как проверить рулевые наконечники

Для диагностики нужно загнать авто на яму, эстакаду или поднять на подъемнике. При проверке наконечников нужно ориентироваться на следующие признаки:

• деформации;
• изменение цвета;
• целостность резиновых пыльников;
• подтеки, влажность из-за просачивания смазки.

При обнаружении перечисленных признаков нужно произвести замену изношенных деталей.

Последствия и риски езды с неисправной рейкой

От исправности рулевой рейки напрямую зависит безопасность, управляемость автомобиля. Если игнорировать проблему, то она может вырасти до огромных размеров.

Чтобы избежать опасных ситуаций, каждый водитель обязательно должен уметь распознавать неисправности рулевого механизма, принимать своевременные меры.

Мне нравитсяНе нравится

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

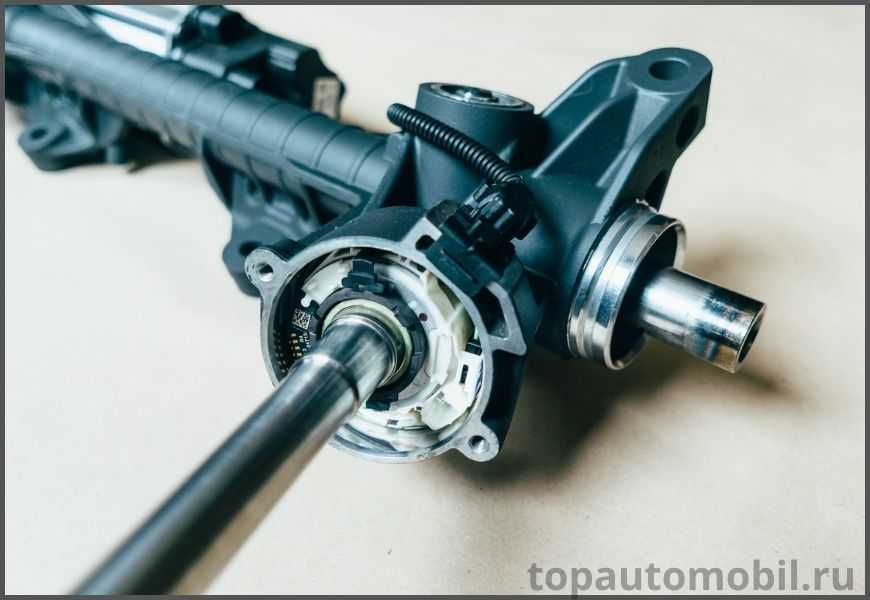

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг
