Ремонт кондиционера автомобиля: можно ли сделать своими руками

Как снять кондиционер

Для отключения первым делом прекращается подача рабочей жидкости, кондиционер выключается и из него сливается уже залитая жидкость. После этого нужно отключить агрегат от сети и выключить слив. Затем снимаются трубки, подающие жидкость, и кондиционер окончательно убирается со стены. Более подробно об этом процессе можно почитать в статье «Как демонтировать кондиционер своими руками: инструкция, видео».

Ремонт радиатора своими руками

Для этого понадобится:

мощный паяльник (не менее 250 Вт);
припой;
канифоль;
железные опилки;
криолит;
сернокислый натрий;
два активатора для флюса — хлористый литий и поваренная соль. Ремонт радиатора своими руками — дело ответственное и непростое

Для начала кондиционер демонтируется и обесточивается. Потом приподнимается крышка, снимаются фильтры и поверх радиатора наливается около полутора литров воды. Если она не вылилась через дренажную трубку, значит, имеет место внутреннее протекание.

После определения локации протечки, она высушивается, очищается и обезжиривается. В случае с медным радиатором, после обработки флюсом накладывается олово, прогревается, и можно приступать к пайке.

Если он алюминиевый, то на зачищенную, обезжиренную и сухую (!) поверхность накладывается железноканифольное вещество, а часть, где будет пайка, натирается раскалённым паяльником. Когда канифоль начнёт растекаться, деталь крепится в зоне пайки припоем из олова и свинца, с добавлением железных опилок.

Проверка работоспособности компрессора

Замена фильтров, устранение течи или дозаправка кондиционера — это первые шаги при утечке хладагента, потемнении изоляции или масла. Но иногда этих мер недостаточно, и нужна более тщательная диагностика компрессора. И по её результатам может оказаться, что компрессору нужен более серьёзный ремонт. Для этого существует экспресс-диагностика масла. Чтобы сделать пробу, понадобится пробирка, шланг и ёмкость для жидкости. Далее следует поступать так:

выключить агрегат;
подождать, пока масло стечёт по стенкам трубопровода;
шланг с краном подсоединить к сервисному порту, а свободный конец опустить в подготовленную ёмкость;
открыть кран и собрать масло;
дать маслу отстояться и перелить его в пробирку.

Если масло потемнело и имеет запах гари, то компрессор перегревался. Причинами могли быть: утечка хладагента, засорение внешнего блока, ухудшение обдува вентилятором, отсутствие зимнего комплекта.

Зеленоватый цвет говорит о наличии в масле солей меди. Это значит, что во фреоновый контур попала влага. Опасность состоит в том, что она никак не проявляет себя, а потом компрессор отказывает. Ремонт компрессора и замена масла производятся исключительно в сервисном центре.

Что собой представляет автомобильный кондиционер?

Автомобильный кондиционер представляет собой устройство, использующееся для охлаждения воздуха внутри салона транспортного средства. Помимо снижения температуры воздуха устройство обеспечивает уменьшение влажности воздуха, понижение количества пылевых частиц в салоне и удаление неприятных запахов.

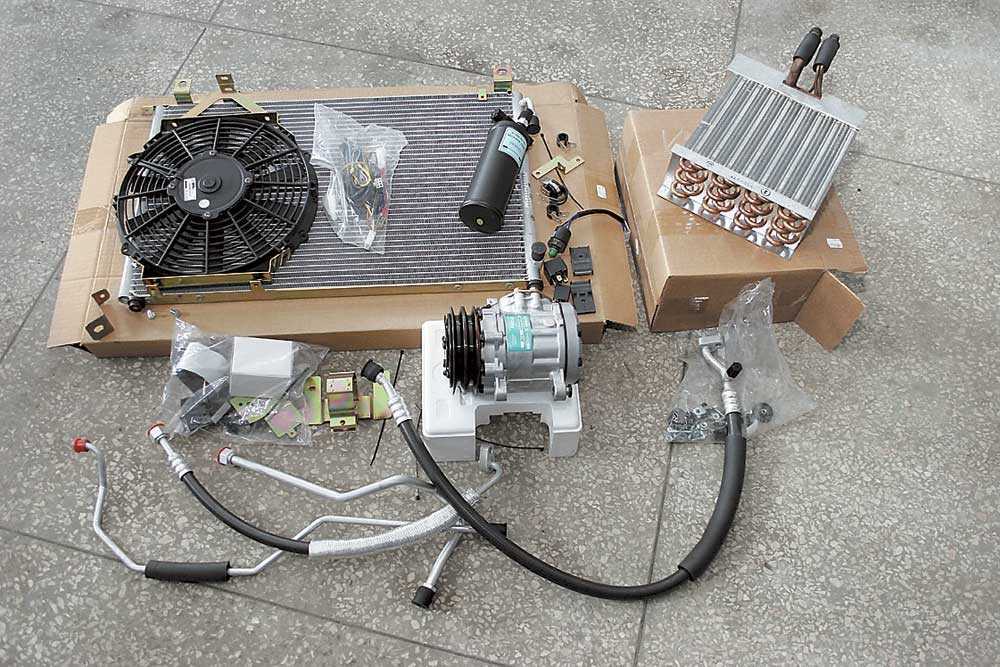

Кондиционер является достаточно сложным устройством, состоящим из следующих элементов:

Компрессор;
Муфта;
Терморегулирующий вентиль;
Испаритель;
Ресивер-осушитель;
Конденсор.

Работа кондиционера внутри автомобиля позволяет создать оптимальные условия для водителя в условиях высокой наружной температуры воздуха. Уже через непродолжительный период начала работы он способен эффективно охлаждать воздух. Самое главное поддерживать кондиционер в исправном состоянии.

Способы устранения основных неисправностей

Вкратце об устранении основных неполадок в работе кондера:

Если вы заметили, что на корпусе механизма образовались трещины или другие типы повреждений, то можно попытаться их заварить. Для этого потребуется сварочный аппарат.
Если причина заключается в выходе из строя сальника, то перед заменой следует удалить весь фреон из агрегата, а затем произвести демонтаж компрессорного узла. Корпус нагнетателя, который состоит из нескольких частей, следует разобрать, как показывает практика, утечка обычно происходит между этими частями. Для замены сальника сначала нужно снять ступицу муфты, после чего извлечь стопорное кольцо, фиксирующее прокладку, а затем снять сам сальник. Для дальнейшей установки нового сальника вам потребуется оправка. После сборки нужно осуществить подключение механизма и проверить его работоспособность.

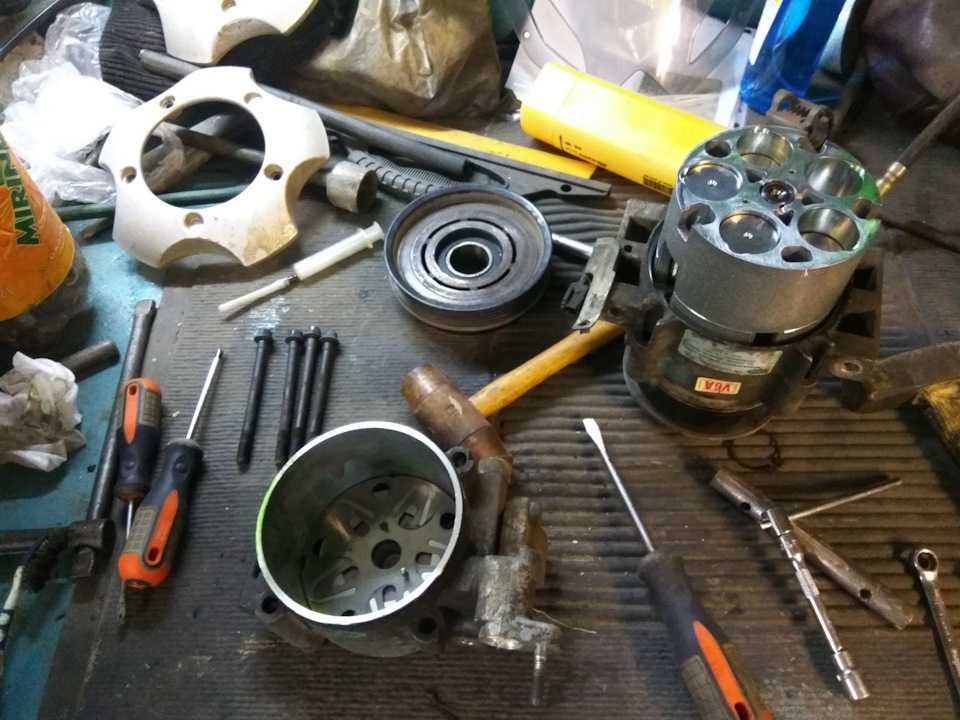

Для замены подшипника узел также нужно будет демонтировать. Извлекается муфта, а затем и сам подшипниковый элемент, который меняется на новый.
В том случае, если причина кроется именно в муфте, то для замены следует произвести демонтаж нагнетательного устройства. С данного механизма демонтируются пластина, катушка или вал, если на нем есть следы выработки. Вышедшие из строя детали следует заменить на новые.

Загрузка …

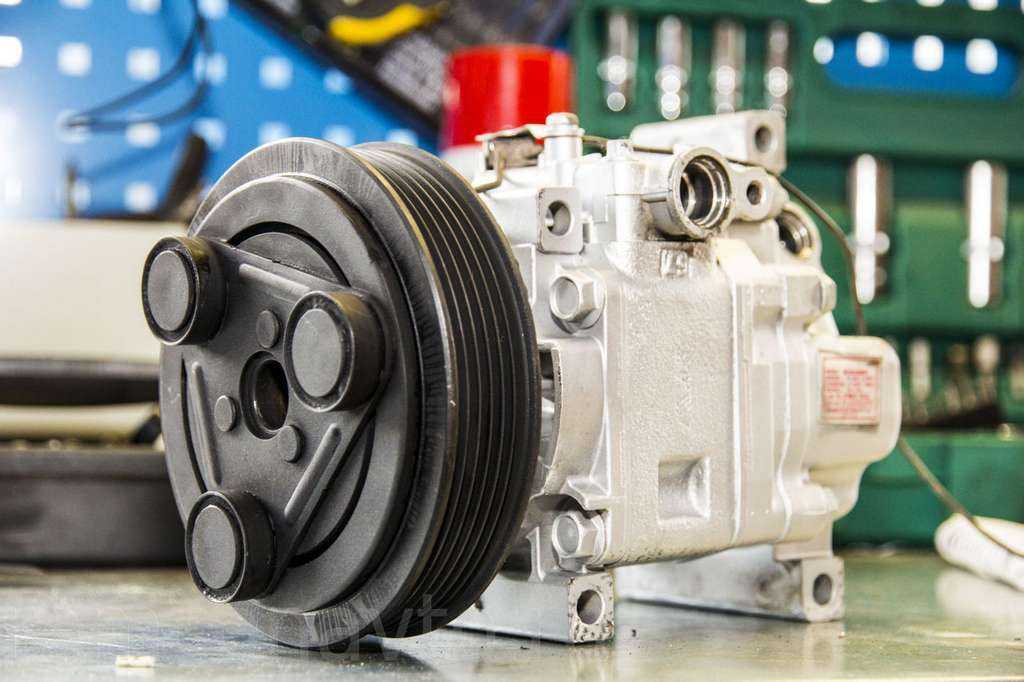

Описание компрессора автокондиционера

Если кондиционер в автомобиле перестал включаться из-за того, это может быть обусловлено выходом из строя компрессорного механизма. Причин, по которым узел мог заклинить и перестать работать, может быть множество. Прежде чем приступить к диагностике, рекомендуем ознакомиться с устройством, а также принципом действия системы кондиционирования.

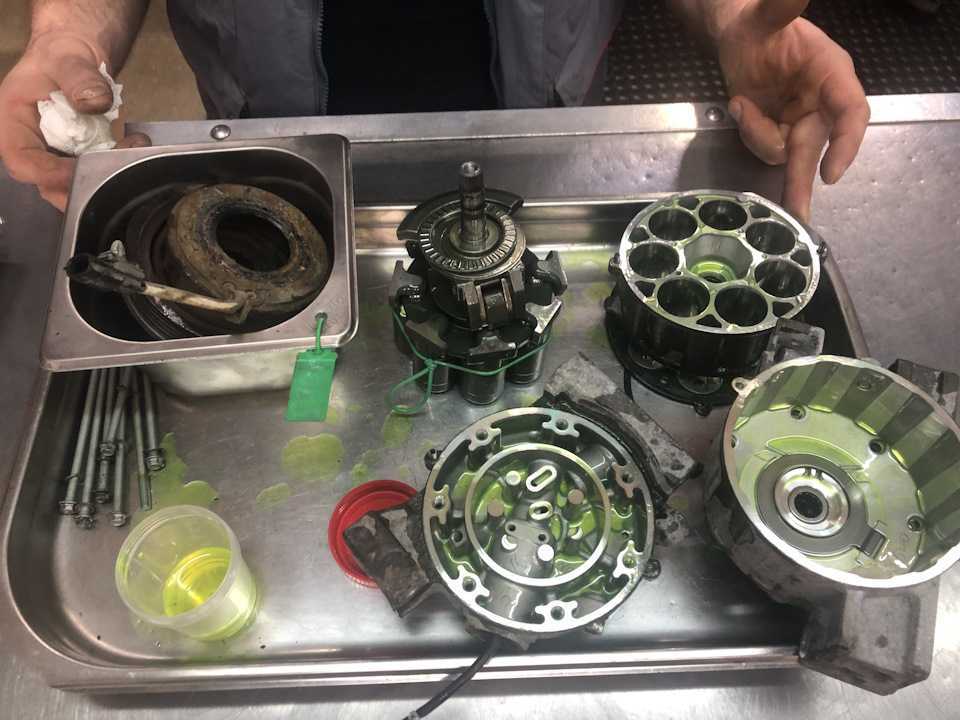

Устройство

Устройство компрессорного механизма автомобильного кондиционера:

приводной вал, который должен находиться на торцевой части;
направляющая планка;
вращающийся наклонный диск;
регулировочный клапан устройства;
приводная ступица;
пружинки;
поршень;
также внутри устройства имеется специальные калибровочное дроссельное отверстие.

Принцип действия

Если со схемой механизма все понятно, то перейдем к принципу работы. В целом, в данном вопросе нет ничего сложного. Предназначение компрессорного механизма заключается в сжатии, а также преобразовании расходного материала — газа — в жидкое состояние. После преобразования жидкость будет циркулировать по магистралям системы.

Обычно в современных авто используются поршневые агрегаты, которые оснащаются одним или несколькими поршнями. Сам принцип действия заключается в том, что после активации поршней они начинают функционировать в результате воздействия нагнетательного устройства.

Сам нагнетатель расположен на шкиве, он может перемещаться исключительно в осевом направлении. Поршни механизма осуществляют сжатие фреона до того момента, пока газ не примет необходимое состояние, а когда это произойдет, посредством поршней хладагент будет направлен дальше по системе. Все движущиеся составляющие механизмы должны быть обработаны смазкой, поэтому в системе также используется масло. При функционирующем компрессоре мощность силового агрегата автомобиля снижается на 2-15 лошадиных сил.

Особенности ремонта

Снижение работоспособности кондиционера в сочетании с появившимся гудением может свидетельствовать о чрезмерном износе поверхности подшипников или сильном натяжении ремня приводного вала. Все ремонтные работы сводятся к ослаблению ремня и замене поврежденного подшипника.

Ниже приведена пошаговая инструкция по регулировке ремня привода вала. Соблюдая ее точную последовательность, ремонт кондиционера сможет осуществить даже начинающий автомобилист.

Шаг 1. Проверните коленчатый вал за часовой стрелкой. Для этого воспользуйтесь торцевым ключом.

Шаг 2. Пальцами проверьте уровень натяжения ремня.

Проверьте натяжение ремня

Шаг 3. Произведите регулировку натяжения ремня, если в этом есть необходимость.

Отрегулируйте ремень кондиционера

Шаг 4. Для ослабления натяжения немного открутите фиксирующую гайку. Для этого используйте ключ на «17».

Открутите фиксирующую гайку

Шаг 5. Аккуратно снимите ремень автокондиционера.

Снимите ремень

Шаг 6. Открутите фиксирующую гайку крепления правой опоры.

Отсоедините правую опору

Шаг 7. Поверните ранее открученное крепление опоры в сторону кронштейна. Это можно сделать руками.

Проверните опору в сторону кронштейна

Шаг 8. Выведите ремень компрессора для его дальнейшей замены.

Произведите замену ремня компрессора

После выполненных работ нужно собрать все в обратной последовательности. Крепежные элементы желательно обработать смазочным материалом или «WD-40», чтобы в дальнейшем не было проблем с их откручиванием.

При выборе ремня или других деталей для системы кондиционирования экономить нельзя, поэтому отдавать предпочтение нужно оригинальным запчастям. По сравнении с аналогами они стоят на порядок дороже, но и прослужат намного дольше.

Описание компрессора автокондиционера

Устройство

Устройство компрессорного механизма автомобильного кондиционера:

приводной вал, который должен находиться на торцевой части;
направляющая планка;
вращающийся наклонный диск;
регулировочный клапан устройства;
приводная ступица;
пружинки;
поршень;
также внутри устройства имеется специальные калибровочное дроссельное отверстие.

Принцип действия

Заправка и очистка компрессора кондиционера

Чаще всего ремонт компрессора сводится к дозаправке его хладагентом. Со временем рабочий газ расходуется, что приводит к снижению возможностей кондиционера. Он не может должным образом охладить воздух в салоне. B этом случае необходима заправка компрессора хладагентом, что можно сделать в сервисных центрах с соответствующим оборудованием.

Перед заправкой компрессора рабочим газом нужно его проверить на наличие прочих неисправностей. Как было сказано выше, причиной проблем в работе кондиционера может быть не только утечка фреона, но и нарушение герметичности, неисправность подшипника, шкива, муфты и других деталей. В таких случаях понадобится капитальный ремонт компрессоров автокондиционеров (пайка, замена деталей, прочие сложные операции).

Для продления срока службы компрессора нужно периодически промывать его внутренности. Для этого лучше применять четыреххлористый углерод либо фреоны R-11, R-113. Необходимо вывести лишний хладагент. Проводить эту процедуру нужно до тех пор, пока жидкость не будет прозрачной. Смесь жидкости и масла (1:1) надо влить в компрессор. Затем ввести его в рабочее состояние (примерно на 20 мин).

Очищенный кондиционер нужно заправить маслом. Так как масло активно поглощает частицы воздуха, что может вызвать потерю его качеств, время взаимодействия надо свести к минимуму. После заправки для профилактики необходимо продуть компрессор при помощи хладагента либо азота и закрыть его патрубки.

Несколько советов по эксплуатации кондиционера

Напоследок приведем несколько советов, которые помогут вам продлить долговечность кондиционера, а также вовремя обнаружить неисправность:

старайтесь держать систему кондиционирования в чистоте. Грязь в моторном отсеке приводит к повышению влажности и коррозии поверхностей;
если на вашем автомобиле установлен крупный воздухозаборник, установите за ним дополнительную защиту радиатора в виде капроновой или металлической сетки;
зимой включайте кондиционер только после полного прогрева автомобиля и салона;
чтобы определить неисправность кондиционера, заведите «холодный» автомобиль и возьмитесь рукой за обратную магистраль системы кондиционирования (толстую трубку). Уже спустя несколько секунд после запуска вы должны почувствовать холод. Спустя 30-40 секунд трубка должна стать буквально ледяной. Если же трубка охлаждается долго, значит не работает кондиционер, поэтому холода в машине тоже не ждите. Соответственно, нужно сразу же найти причину неисправности, не дожидаясь пока система полностью выйдет из строя.

Как вы видите, многие неисправности кондиционера можно не только вовремя выявить, но и самостоятельно устранить.

Ремонт основных неисправностей

Если выявили определенные поломки в работе схемы компрессора кондиционера, то в первую очередь необходимо приобрести ремкомплект.

Итак, как осуществляется ремонт и замена тех или иных элементов схемы устройства:

Если есть незначительные повреждения на корпусе, не обязательно производить его замену. Достаточно отключить компонент, заварить корпус с применением аргонно-дуговой сварки с дальнейшим подключением.
Чтобы произвести замену сальника, после покупки ремкомплекта следует избавиться от хладагента в системе, после чего демонтировать компрессор. Если в работе схемы зафиксированы утечки прокладок, корпус компонента нагнетателя необходимо разобрать. Этот корпус состоит из нескольких элементов и обычно утечка происходит между ними. Чтобы произвести замену сальника, следует демонтировать ступицу муфты, а затем, избавившись от стопорного элемента, который крепит прокладку, сальник можно демонтировать. Когда элемент снят, осуществляется его замена, для этого придется использовать специальную оправку. После замены схема собирается и осуществляется его дальнейшее подключение.
Чтобы поменять подшипник вала, нужно приобрести соответствующий ремкомплект. Использование элементов ремкомплекта осуществляется после демонтажа компрессора с кондиционера. После демонтажа муфты необходимо извлечь подшипник, взять новый из ремкомплекта и установить его вместо старого.
Если проблема заключается в электромуфте, то после покупки ремкомплекта нужно демонтировать нагнетатель. С этого компонента снимаются прижимная пластинка, вышедшая из строя катушка либо вал, на котором присутствуют следы выработки. Все элементы ремкомплекта меняются на новые, после чего ставятся обратно на нагнетатель.
Если проблема заключается в поршнях устройства, то специалисты рекомендуют добавить масло в систему. Якобы это поможет отсрочить на определенный срок выход из строя компрессора. Но если в системе присутствуют продукты износа, то они могут забить ресивер и клапан, в результате придется промывать систему.

Диагностический инструмент

Инструмент для диагностики На первой фотографии представлен «джентельменский набор» для обследования любой автомобильной климатической системы.

Манометрический коллектор. Это штука в центре, состоящая из двух круглых манометров, кранов под ними, шлангов и синего и красного «быстросъемов», которые служат для подключения к системе.
Термометр (в простонародье градусник).
Анемометр (служит для измерения скорости воздушного потока).
Стетоскоп.
Микрометрический индикатор.
Электронный течеискатель.

Мы продемонстрируем весь процесс на одном из самых удобных для этого автомобилей. Не буду называть марку, только скажу что у него полный привод и оппозитный двигатель. Компоновка моторного отсека позволяет наглядно сфотографировать и показать все нюансы.

Причины возникновения проблем

Причины возникновения проблем в работе компрессора кондиционера бывают следующие:

Чаще всего проблемы возникают из-за нарушений герметичности системы. В этом случае кондиционер на автомобиле Ford Focus 2 просто не включится. Для того, чтобы удостовериться, что проблема кроется именно в отсутствии герметичности, откройте капот и надавите на ниппель трубки. Если во время этого действия Вы заметите небольшой поток газа, то можно с уверенностью говорить о том, что проблема
состоит в негерметичности системы кондиционирования. Зачастую негерметичность возникает из-за недостаточного количества смазки, поскольку это может вызвать быстрое изнашивание отдельных деталей, которые разрушаются и этим создают негерметичную среду в системе.
Второй частой причиной возникновения проблем в работе компрессора кондиционера является критичный уровень загрязнения радиатора. Для избегания такого случая, регулярно проводите процедуры по очищению радиатора от грязи и прочих инородных объектов.
Еще одной причиной поломки может являться нарушение в работе электроники. Обычно это происходит из-за обрыва электроцепи. Например, при не работающем датчике давления, не будет работать также и муфта, что скажется и на функционировании всего кондиционера в целом. Помимо этого, может отключиться и датчик фреона, что также делает работу системы кондиционирования невозможной.

Существует еще множество проблем, из-за которых на ФФ2 компрессор кондиционера может выходить из строя

Наиболее часто это происходит после продолжительных холодов, поэтому уделите особое внимание в этот период на работу кондиционера и не пренебрегайте визитом в автосервис для проведения диагностики. Таким образом, Вы сможете сэкономить значительное количество денежных средств и времени в дальнейшем при стабильной эксплуатации системы кондиционирования Вашего автомобиля

При выявлении любого признака, намекающего на наличие неисправности в работе компрессора, посещайте специальные сервисы, которые оказывают услуги по ремонту и обслуживанию автомобилей.

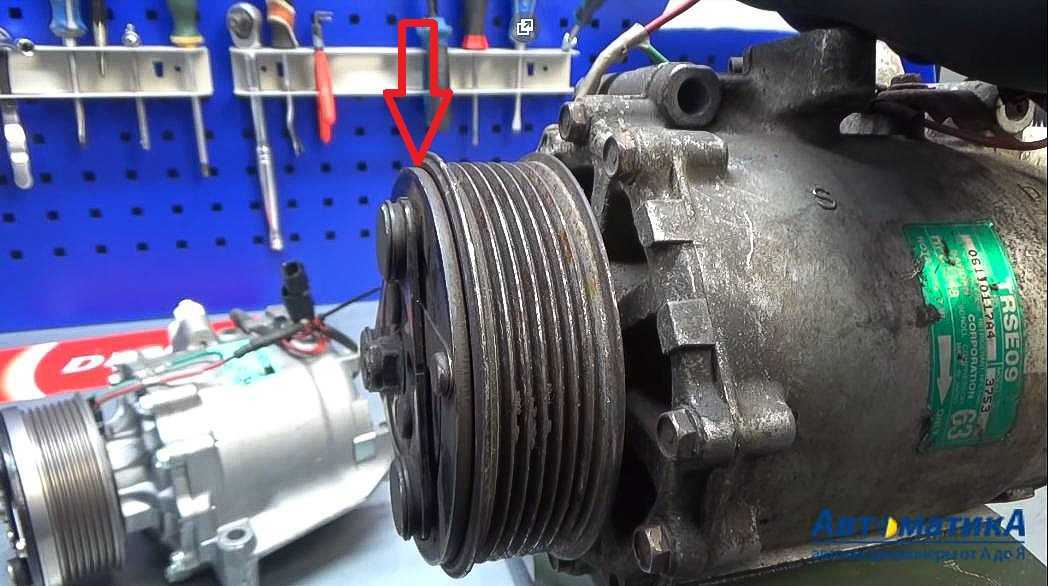

Муфта: проверка, замена

Муфта — еще одна причина, из-за которой кондиционер может не работать

В обследование электромагнитной муфты входит проверка наличия смазки на роторе и нажимном диске. Утечки смазки не должны наблюдаться у подшипника сцепления. Далее необходимо воспользоваться аппаратом, который определит сопротивление катушки. Диапазон значения сопротивления должен быть от 3,15 до 3,45 при температуре 20°C. Если значение не совпадает, то необходимо произвести замену старой детали на новую. Во время завершающего этапа необходимо измерить зазор меж шкива и диска электромагнитной муфты. Если показатель не соответствует норме, то электромагнитная муфта не прижмется к шкиву за счет магнитного поля. Зазор должен составлять от 0,35 до 0,65 миллиметров.

Основные причины выхода из строя компрессора кондиционера

Компрессор – это самая важная деталь кондиционера, которая преобразовывает тепло в холод. Именно компрессор обеспечивает ключевые процессы в работе кондиционера. Поэтому если кондиционер перестал работать, причину нужно искать именно в компрессоре. Его ремонт позволит решить проблему кондиционирования салона автомобиля.

Неисправность компрессора автокондиционера обычно проявляется таким образом:

Монотонное гудение (шум) при выключенном кондиционере на заведенном моторе, исходящее от компрессора. Скорее всего, такой звук создает подшипник шкива. Это может привести к заклиниванию компрессора кондиционера. В данном случае нужно просто заменить подшипник. Придется снять муфту и потом прицепить новый подшипник. Для этого понадобится минимальный набор инструментов.
На электромагнитную катушку поступает напряжение, однако это не приводит к включению муфты. Это говорит о том, что электромагнитная муфта пришла в негодность по причине перегрева компрессора и оплавления катушки. Иногда причиной может быть дефект в муфте, если между шкивом и прижимной пластиной возник большой зазор при изготовлении. Но чаще всего причиной поломки является простой износ муфты.
Негерметичность компрессора. Эту неисправность легко устранить заменой ремкомплекта компрессора. После чего следует сделать проверку на герметичность. Если были повреждены корпусные детали, то в этом случае поможет аргонная сварка.
При включенном автокондиционере и заведенном двигателе может быть слышен шум (урчание, стук, гудение). В этом случае манометры могут показывать отсутствие либо перепады давления при нагнетании и всасывании. В компрессоре можно увидеть износ рабочих поверхностей либо неисправность клапанов. Причиной такой поломки является износ компрессора, недостаточное либо слишком большое количество хладагента, неисправности в вентиляторе охлаждения, засорение радиатора. В таком случае понадобится дефектовка компрессора, которая и выявит, что именно нужно ремонтировать. Самому выполнить эту процедуру практически невозможно, лучше обратиться к специалистам.

Это основные причины поломки компрессора автокондиционера. Некоторые из них можно починить самостоятельно. Рассмотрим более подробно особенности выполнения ремонтных работ.

Промывание компрессора

Проблемы в работе автокондиционеров также возникают из-за появления влаги во фреоновом контуре или потери его герметичности. Тогда в срочном порядке нужно промыть компрессор кондиционера с помощью фреонов или четыреххлористого углерода. Этот процесс состоит из нескольких этапов. В первую очередь идет эвакуация фреона. Для этого применяют отвакуумированный баллон. Далее проводится промывание до тех пор, пока слитая жидкость не будет прозрачной. Затем компрессор заправляется смесью, состав которой включает в себя 50% масла и 50% жидкости для промывания. Затем компрессор включается, он должен поработать от 10 до 15 минут.

Чтобы удалить из прибора всю жидкость, после промывания делают вакуумирование компрессора. После этого заправляют его маслом. Так как масло обладает большой способностью впитывать влагу, то нужно уменьшить его контакт с воздухом. Заправленный агрегат продувается с применением осушенного азота или газообразного хладагента. Затем патрубки затыкаются пробками. Промывание завершено.

Ремонт муфты кондиционера

Что касается ремонта муфты кондиционера, а точнее замена муфты компрессора кондиционера, то его сегодня многие автолюбители осуществляют свои собственными силами. Благо в интернете можно найти большое количество статей и форумов, где данный процесс довольно подробно описан. Но, для того, чтобы диагностировать поломку муфты электромагнитной компрессора кондиционера, необходимо знать процесс ее правильной работы. Так, исправная муфта включения кондиционера при работе непрерывно вращается благодаря ремню, и располагается на валу компрессора (например, муфта кондиционера пежо 206 или муфта компрессора кондиционера honda). При начале работы муфты кондиционера должен быть слышен небольшой щелчок, когда происходит ее сцепление, а далее она начинает движение по кругу. В случае, если муфта кондиционера неисправна, то можно наблюдать следующее:
в воздухе ощущается запах горелого;
посторонние шумы при вращении муфты (означает, что у вас поврежден подшипник).

А вот если после включения кондиционера не было слышно щелчка сцепления муфты кондиционера, то значит дело не в ней.

В любом случае квалифицированную диагностику неисправности при работе автокондиционера, лучше всего, делают именно при помощи специального оборудования на станциях ремонта. Чаще всего, требуется непосредственно полная диагностика системы кондиционирования, в результате может потребоваться ремонт муфты компрессора кондиционера, или даже замена муфты компрессора кондиционера. Большие проблемы может предоставлять неисправность, при которой компрессор лишь имитирует работу муфты, но при этом она движется свободно. Наряду с этим слышен щелчок, вот только холодный воздух не наполняет салон машины. Подобная неисправность поддается диагностике только при помощи диагностического оборудования последнего поколения, а процесс производит высококвалифицированный специалист.

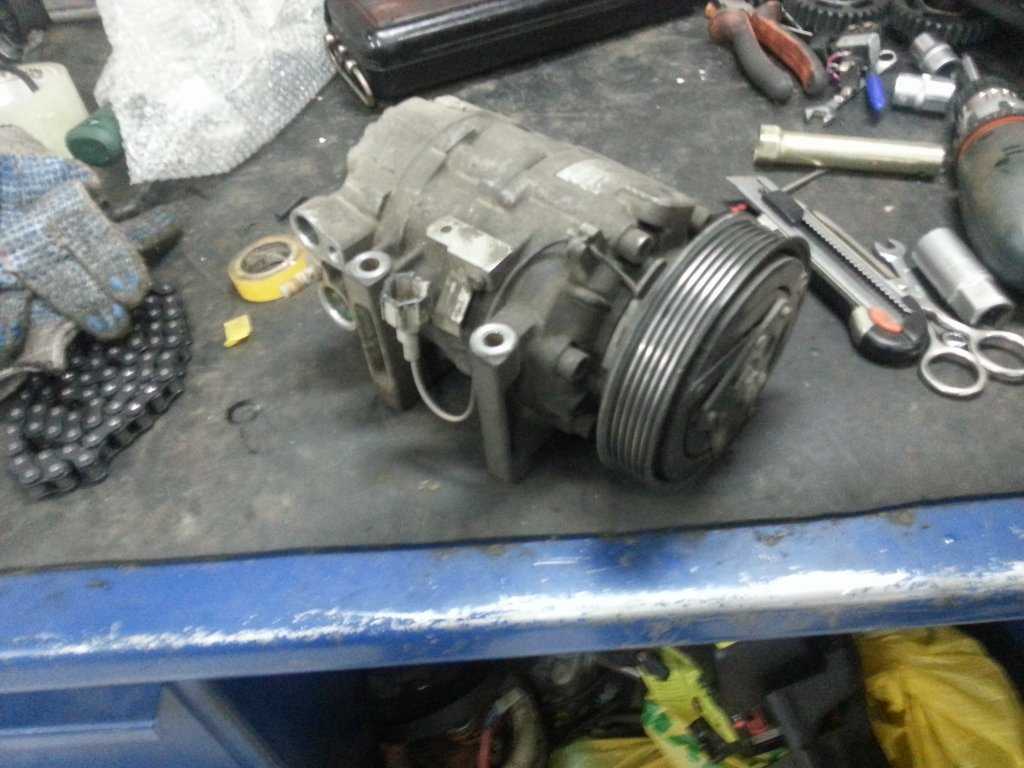

Ремонт компрессора кондиционера

Момент запуска компрессора – это начальная точка включения климатической системы автомобиля. Остановка вращающихся элементов – конечная. И от того, как они проходят, можно судить об исправности кондиционера и надежности его функционирования.

При малейшей неисправности, следует немедленно обратится, в технический сервис.

Даже самые незначительные шумы могут являться признаком серьезной проблемы способной вывести агрегат из строя. Если вовремя не обратиться к специалистам, то ремонт компрессора кондиционера на авто может не оказать должного эффекта, а следовательно потребуется замена системы, что приведет к значительным тратам.

Вообще, нужно сказать, что замена агрегата – это крайняя мера. Она может возникать в том случае, если устройство было неграмотно установлено, или эксплуатировалось без надлежащего отношения. Обращайтесь в компанию «Авто-Х» — здесь вам окажут, как консультационную, так и практическую помощь в вопросе ремонта компрессора автомобильного кондиционера.

Когда требуется ремонт компрессора кондиционера автомобиля

Самой частой и распространенной проблемой является разгерметизация фреонового контура и попадания вовнутрь влаги. Если произошла данная ситуация, то необходима срочная промывка. В качестве промывки используют фреон R-11, R-113 или углерод (4-х хлористый).

Промывка осуществляется в два этапа:

В первую очередь, требуется удалить хладагент из системы – для этого применяется вакуумный баллон. После промывки контур заполняют смесью, состоящей из промывочной жидкости и масла. Система включается на 10-20 минут. После чего смесь сливается, и устройство опять-таки промывается до полного удаления масла.
После этого приступаем к заправке компрессора маслом. Нужно позаботиться о том, чтобы масло как можно меньше контактировало с воздухом, поскольку оно характеризуется повышенной гигроскопичностью, то есть собирает всю влагу из окружающей среды. После заправки контура его продувают осушенным азотом или газообразным хладагентом. В завершении ремонта автомобильных кондиционеров патрубки компрессора затыкают пробками.

Самостоятельно проводить ремонт климатической системы автомобилей настоятельно не рекомендуется, поскольку вы можете только усугубить ситуацию. Лучше всего обращайтесь за помощью к профессионалам – в автосервис «Авто-Х» и мы произведем необходимый ремонт быстро и качественно.

Ремонт трубок и шлангов

Шланги и места соединений их в системе трубопровода кондиционера подвержены вибрациям со стороны двигателя, вследствие ухабов и ям на дорогах. Также, в некоторых конструкциях автомобилей шланги, идущие к компрессору, находятся в непосредственной близости от выпускного коллектора, что может привести к их высыханию, растрескиванию и выгоранию из-за действия высоких температур.

Также одним из факторов, влияющих на герметичность, является старение резиновых уплотнительных колец и прокладок. Алюминиевые трубопроводы могут быть подвержены как внутренней, так и внешней коррозии. С помощью визуального осмотра можно определить места утечек и произвести замену или ремонт необходимых элементов: уплотнительных колец, трубок, шлангов.

Своевременный осмотр и уход за автокондиционером подарит вам комфорт и хорошее настроение, сохранит здоровье и сэкономит деньги.
