Проблемы, связанные с вибрацией
Так, если ощущаются устойчивые вибрации при движении автомобиля, то возможно, произошла деформация трубы вала. Для ликвидации этого не нужно применять каких-либо особых или жестких мер. Зачастую достаточно лишь заменить трубу полностью либо же заказать ремонт карданных валов. «Газель» можно отремонтировать в любой автомастерской, в которой слесари выполняют подобные работы. При проведении замены либо ремонта необходимо обязательно выполнить балансировку вала.
Кроме деформации трубы вибрации могут возникать, если ослаблена затяжка креплений заднего вала к мосту.
Для этого можно вполне самостоятельно подтянуть прослабленные соединения.
Часто вибрации возникают вследствие отрыва балансировочной пластины от трубы карданного вала. В этом случае необходима замена этой трубы либо ее ремонт в автосервисе. Но здесь также придется выполнить балансировку.
Если вибрация ощущается устойчиво, то стоит проверить деталь на возможные люфты в подшипниках.
Если наблюдаются биения в посадочном пояске на фланце шестерни на редукторе заднего моста, то здесь достаточно будет замены фланца. Если биение скользящей вилки в КПП стало заметно больше, то следует произвести замену удлинителя КПП. Этот износ происходит вследствие износа втулок из сталебаббита.
В том случае, когда увеличены люфты в соединениях со шлицами, если изношены подшипники или крестовина карданного вала, «Газель» ремонтируется путем замены старых деталей на новые.

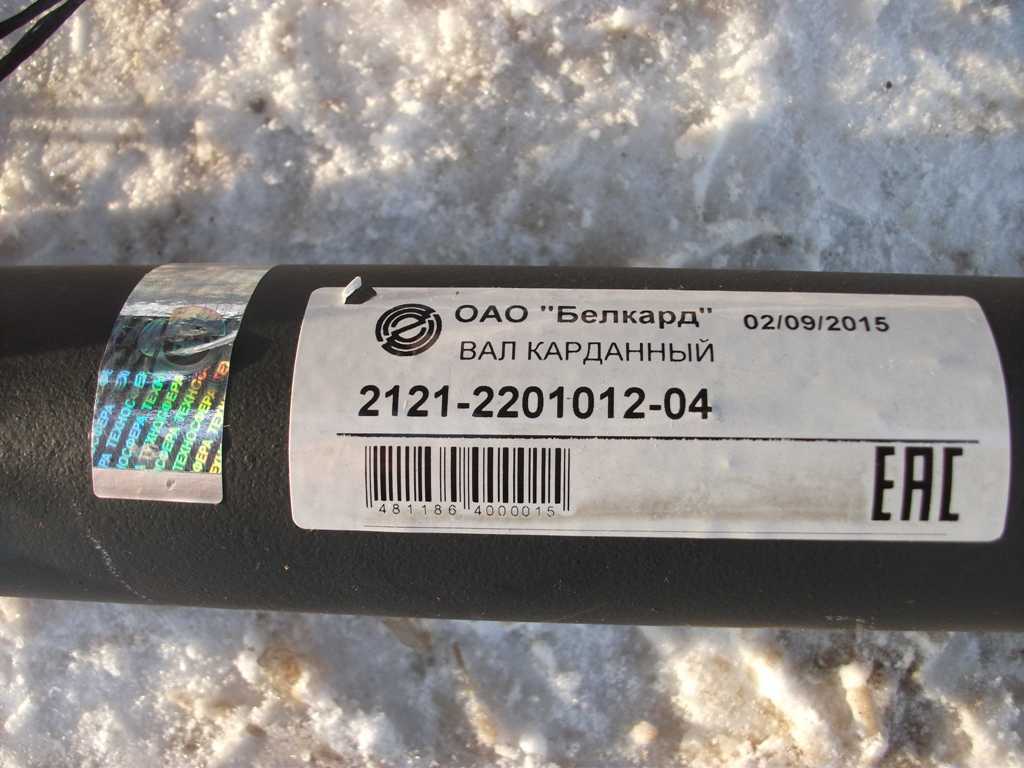

Карданные валы «НИВА-БЕЛКАРД»
В 2005 году ОАО «Белкард» начал выпускать карданные валы нового поколения для автомобилей Нива: привода переднего моста – 2121-2203012-04 и привода заднего моста – 2121-2201012-04. Карданные валы такой конструкции уже несколько лет поставляются для внедорожников «ТРЭКОЛ», «УАЗ», «КIA Sportage». Данные модификации пришли на смену производившимся ранее 2121-2203012-02 и 2121-2201010-02 соответственно.
Валы нового и старого поколения в сравнении (со стороны подшипников вилок…
… и со стороны подшипников фланцев)
Отличительная черта карданных валов предыдущих модификаций – тонкая шлицевая и труба с большим наружным диаметром
… а также «квадратный» форм-фактор фланцев
При изготовлении модернизированных карданных валов на ОАО «Белкард» в настоящее время применяется труба с меньшим наружным диаметром – 59 мм (внутренний диаметр 55 мм, толщина стенки 2мм) …
… а также фланцы с «круглым» форм-фактором
Применение прогрессивных конструкторско-технологических решений позволило добиться существенных преимуществ по сравнению с карданными валами «старой» конструкции производства ОАО «Белкард» и карданными валами других производителей.
Увеличен ресурс подшипникового узла за счет использования крестовины 2121-2201025-30 (с наружным стопорением) взамен предыдущей 2121-2201025-20 (с внутренним стопорением). Крестовина нового типа использует игольчатые подшипники СН192819НРС10 со штампованным корпусом и полимерной шайбой, устанавливаемой на донышко подшипника. Селективный подбор стопорных колец позволил минимизировать осевые зазоры в шарнирах.
Chevrolet Niva › Бортжурнал › Замена центрирующего кольца промежуточного вала.
Здравствуйте товарищи! Обойдемся без вступления, начну сразу с описания симптомов. При разгоне, особенно на 1-ой и 2-ой передачах, кода нажимаешь педаль газа в пол, в диапазоне оборотов двигателя 2000-3000 появлялась вибрация, с большой амплитудой и малой частотой. Такое мягкое но ощутимое биение. Не так давно я уже снимал промежуточный вал для ревизии и последующей замены уставшей эластичной муфты. Тогда заметил что маленькая резинка между пром.валом и вторичным валом КПП развалилась, но не предал этому значение. Позже проанализировав характер вибрации и посмотрев в каталоге как должен выглядеть этот узел, решил поменять центрирующее кольцо, тем более дел там на час. Итак, для ремонта потребуется: — центрирующее кольцо в сборе 1 шт. 21230-1701246 (190р.) — уплотнитель центрирующего кольца 1 шт. 21010-1701245 (35р.) — гайка М12х1,25 самоконтрящаяся 3 шт. 00001-0061051-21 — хомут или вязальная проволока или стальная стяжка.
Работы по замене центрирующего кольца удобнее всего проводить с напарником, который будет сидеть в салоне автомобиля включать и выключать нейтральное положение в РК или КПП. К слову, на стадии разборки мне помогал единомышленник, нивовод-мечтатель и боевой товарищ Amfetomin
, а вот на стадии сборки узла я остался один, стало сложнее но не трудно. В начале, выставляем КПП и РК в нейтральное положение, для того, чтобы промежуточный вал свободно вращался. Спускаемся в яму, лучше сразу снять разъем с датчика скорости, есть вероятность его оторвать. Перед тем, как начинать крутить гайки, в обязательном порядке стягиваем эластичную муфту любыми подручными средствами, у меня была стальная стяжка. Если муфту не стянуть и снять ее, что само по себе проблематично, то поставить ее обратно в таком состоянии будет практически невозможно.
Муфту стянули. Начинаем откручивать гайки М12 — 3 шт
тут нам и понадобится помощь, ставим пром.вал в положение когда одна из трех гаек окажется в самой нижней точке и просим напарника включить скорость (неважно где, КПП или РК), пром.вал блокируется — гайка откручивается, дальше просим напарника включить нейтраль и проворачиваем пром.вал к следующей гайке. Повторяем операцию необходимое количество раз
Открутить гайки надо таким образом, чтобы на пром.валу осталась эластичная муфта, на тот случай если старое центрирующее кольцо откажется сниматься, будет проще его поддеть. Кстати, болты из муфты удобно вытаскивать если немного сжать муфту при помощи рычага, я использовал черенок молотка.
Отводим пром.вал вместе с эластичной муфтой в сторону. Немного неудобно, но подлезть можно. В моем случае, центрирующее кольцо развалилось, резина исчезла, а стальная втулка осталась на вторичном валу КПП. Пришлось использовать ключ Бако и мощную плоскую отвертку, чтобы снять приржавевшую втулку. Уплотнителя там тоже не оказалось.
Устройство и принцип работы карданной передачи
Классическая карданная передача сильно изменилась и имеет отличительные черты. Принято выделять четыре основных элемента конструкции:
- Центральная труба – или на техническом языке «центральный вал». Это конструкция полой трубы из крепкого металлического сплава.
- Крестовины и наконечники – это специальное приспособление, изготовленное в виде креста, которое отвечает за контроль вращающихся элементов кардана. Простыми словами, крестовина контролирует углы переменного наклона, которые не должны быть в диапазоне от 0 до 20 градусов.
- Вилка – это промежуточное соединение, между основным валом и промежуточным. Прямая функция — это компенсация расстояния по высоте межу валами, когда автомобиль передвигается по ухабам и ямам.
- Промежуточный подшипник – это очень важный элемент конструкции, который поддерживает основной вал, при этом позволяет ему вращаться в необходимом направлении. В зависимости от типа кардана, промежуточных подшипников может быть два и более.
Это основные элементы устройства передачи. Конечно, кроме них существует много дополнительных механизмов – различные крепления, подвижные фланцы, уплотнители, защитные муфты и прочее.
Устройство карданной передачи
Конструкция передачи не сложная
В большинстве случаев, механизм крепится при помощи шлицевого соединения к коробке передач (при этом неважно какой, автоматической или механической). Каждая коробка передач имеет на своем подвижном конце отверстия с внутренними креплениями
Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины.
Дальше устанавливается подшипник КВ, который крепится к кузову автомобиля при помощи специального кронштейна. Он служит дополнительным креплением и исключает смещение механизма при нагрузках и езде. К вилке КВ крепится крестовина с игольчатыми или другими подшипниками. Эта конструкция позволяет правильно передавать крутящий момент при различных изгибах кардана.
Когда водитель включает передачу и нажимает на газ, крутящий момент переходит на скользящую вилку и дальше поступает через крестообразный шарнир к главной передачи и колесам. Наиболее продуктивными являются углы шарнира от 0 до 20 градусов. Если по причине неисправности, происходит отклонение, может начаться сильный износ всего механизма или поломка. Наглядно принцип работы показан на видео, ниже.
В состав КВ входят несколько элементов:
- вал,
- две крестовины,
- скользящая вилка, уплотнения,
- детали крепления в частности подвесной подшипник,
- ряд других элементов, что зависит от разновидности конструкции.
В состав КВ могут входить несколько секций – одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.
Устройство карданного вала
Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин. Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга. Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен, крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.
Еще один важный элемент – раздвижное шлицевое соединение КП. Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий, существенно растягивается по высоте. Коробка передач или раздаточная коробка, к которой присоединен один конец вала, жестко зафиксирована внутри кузова, а редуктор моста (вторая точка крепления КП) сопряжен с подвеской. В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается. КВ в этом случае должен “растянуться”, и раздвижное шлицевое соединение помогает ему это сделать.
Еще одна важная деталь КП – подвесной подшипник. Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться. Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.
Возможные неисправности карданной передачи и способы их устранения ГАЗ 2705
Возможные неисправности карданной передачи и способы их устранения
Стук в карданной передаче при резком изменении движения автомобиля или при переключении передач
Износ подшипников и шипов крестовин в шарнирах
Проверить радиальный зазор в подшипниках шарниров и, если он превышает 0,10 мм, заменить крестовину и подшипники
Ослабло крепление вала к фланцу ведущей шестерни заднего моста
Подтянуть крепление заданным моментом
Вибрация карданной передачи
Потеряна балансировочная пластина
Произвести динамическую балансировку вала
Неправильно установлена шлицевая вилка промежуточного вала
Установить шлицевую вилку в одной плоскости со скользящей вилкой
Ослабло крепление промежуточной опоры к поперечине Повышенное биение скользящей вилки в удлинителе коробки передач
Износ или поломка одного из шарниров
Первоначально повернуть вилку на шлицах на угол 180° и проверить, не уменьшится ли биение. Если оно не уменьшится, то заменить изношенные детали. При замене шлицевой вилки вал динамически отбалансировать
Поломка или повреждение фланца ведущей шестерни заднего моста
Погнута или снята труба карданного вала
Ослабло крепление вала к заднему мосту
Осмотреть вал, проверить его биение и, если оно превышает 0,8 мм, отрихтовать его, при этом биение его должно быть не более 0,6 мм в любой точке по длине. Отбалансировать вал динамически. Подтянуть крепление
Неисправности, которые выявляются при осмотре
Проворачивание колпачка с манжетой относительно стаканчика подшипника (нарушение герметичности шарнира)
Заменить крестовину в сборе с подшипником. Отбалансировать передачу
Проворачивание стаканчика подшипника в отверстиях вилки
Заменить изношенные детали, отбалансировать передачу
Видео про «Возможные неисправности карданной передачи и способы их устранения» для ГАЗ 2705
Источник
Обновляем «подвесной» подшипник
В редакцию журнала приходят отзывы на серию материалов, посвященных опыту эксплуатации автомобилей «Газель». Учитывая, что далеко не все водители нижегородских полуторок уже успели столкнуться с «подвесным» подшипником вплотную, мы решили не публиковать непосредственно полученный из Нижнего Новгорода текст, а сначала познакомиться с этим узлом самим. Результат знакомства – эта статья.
«Ознакомившись со статьей «Газели и газелятники» (ГП №2, 2003 г.), принимаю Ваше приглашение для всех, кому есть что сказать об этих машинах», – пишет конструктор УКЭР завода Е. Бубнов – «Такое решение вызвано отсутствием информации о новой конструкции безарматурной промежуточной опоры карданной передачи, детали которой лежат на полках магазинов автозапчастей, а продавцы ничего не знают о товаре».
В марте 2002 г. все сходящие с конвейера «Газели» получили промежуточную опору нового образца. В магазинах мы нашли и старые и новые опоры. Продавцы обычно затрудняются ответить, какая из них лучше. Они утверждают, что в гарантийный период нареканий нет ни на старую, ни на новую опору, а узел все равно не вечный: при большом пробеге он неизбежно пойдет на замену. Водители нередко покупают опору старого образца, так как она примерно на 100 руб. дешевле новой.
Старая опора по конструкции аналогична применяемой на «Волге», только больше по размеру. Новая опора полностью оригинальная, ее легко отличить даже на вид по характерной звездообразной форме «резинки». Новая опора (дет. 3302–2202081) представляет собой резиновую подушку (дет. 3302–2202085), в которой установлена обойма (дет. 3302–2202084) с запрессованным в ней подшипником (дет. 6–180206АС9). Опора прикреплена кронштейном (дет. 3302–2202082), который притягивает ее к поперечине рамы двумя болтами.
Е. Бубнов, разработавший конструкцию новой опоры, пишет: «В условиях реальной эксплуатации долговечность новой промопоры по сравнению со старой, армированной увеличилась в 2 раза, при этом существенно снизилась себестоимость ее изготовления. Новая опора исключила такой дефект, как выход из строя коробки передач при разрушении лапок армированной промопоры».
«На автомобиле «Газель», изготовленном до марта 2002 г., несложно заменить старую промопору карданной передачи на новую», – пишет далее Е. Бубнов. При этом потребуется минимальная доработка поперечины рамы. Добавим, что обычно опору меняют тогда, когда приходит в негодность подшипник или его резиновая обойма. Срок службы опоры во многом зависит от того, насколько хорошо отбалансирован карданный вал.
Для замены опоры старого образца на модернизированную, сначала с машины снимаем карданный вал вместе с опорой. Разъединяем шлицевое соединение основного и промежуточного валов. При этом не забудем поставить метки на обоих валах, чтобы потом, при сборке, вставить шлицы в те же пазы, в которые они входили раньше, иначе может нарушиться балансировка вала.
После этого снимаем со шлицов промежуточного вала старую опору и два отражателя, поджимающих подшипник с обеих сторон. Затем устанавливаем на шлицы промежуточного вала новую опору. Отражатели (дет. 31029–2202044) устанавливать не нужно, так как из конструкции новой опоры они исключены. Совместив метки, соединяем и закрепляем валы.
Важно заметить, что и в старую, и в новую опору ставится один и тот же подшипник. Исправный подшипник, извлеченный из старой опоры, можно запрессовать в опору нового образца
Поскольку у новой опоры точки крепления к поперечине рамы расположены на большем расстоянии друг от друга, потребуется просверлить в поперечине рамы два дополнительных отверстия диаметром 9 мм для крепежных болтов. Ограничиться сверлением только одного отверстия нельзя: ось подшипника опоры должна остаться на том же месте, где была раньше. Отверстия для новой опоры должны оказаться на одной прямой с прежними. Расстояние между центрами новых отверстий должно составлять 170 мм. Так что выполнить их можно «по месту», приложив кронштейн крепления новой опоры к поперечине рамы, или воспользовавшись измерительным инструментом (линейкой, штангенциркулем).
Как видим, работу по установке опоры нового образца нельзя назвать сложной, а выгода от применения более долговечного узла окажется значительно существенней, чем 100 руб.
Устройство и особенности
Карданная передача представляет собой стальную пустотелую трубку. Толщина металла трубки составляет от 1 до 2 мм. К этой трубке привариваются с обеих сторон:
- Шлицевой наконечник;
- Вилка шарнира.
К шлицевому наконечнику подведена вилка второго шарнира и одета на него. Таким образом, обеспечивается шлицевое соединение. Это соединение обязательно уплотняется сальником, который устанавливается на вилке скольжения.
Итак, крутящий момент на автомобиле Нива Шевроле передается посредством карданов (переднего и заднего), но нас интересует только задний. На Ниве Шевроле конструкция что переднего, что заднего карданов практически одинакова, разница заключается только в длине устройства.
На рестайлинговых моделях конструкция карданного вала носит усовершенствованный вид, а на моделях с 2010 года Шевроле Нива укомплектовывается валом привода с шарнирами равных угловых окончаний. Составляющие заднего кардана Шевроле Нива моделей до 2010 года и вала ШРУС моделей с 2010 года, изображены на фото ниже.
На изображении «А» видно стальное основание, называемое валом (2). С обеих сторон на концах находятся крестовины, соединенные с одной стороны фланцем вала (1) и фланцем вилки скольжения (4). Также имеется скользящая вилка (3). На рестайлинговых моделях уже конструкция кардана приобрела отличительный внешний вид от более ранних модификаций Шеви Нивы, и представляет собой вал с шарнирами равных угловых скоростей (В). На изображении видно, что вал состоит из трубки (7), самого устройства ШРУС (5) с обеих сторон и, конечно же, пыльников. Пыльник предназначен для защиты соединения от попадания внутрь не только пыли, но и воды и грязи. А также удерживает смазку от ее вытекания.
Проверка исправности карданной передачи
Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП. Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады. Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций:
- Наружный осмотр. Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник.
- Далее обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется покачивание. Если будет присущ небольшой люфт, то конструкция неисправна. Люфта не должно быть.
- Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры.
Замена Шруса На Кардане Нива Шевроле Видео
Вынимается заглушка с задней части шарнира. Извлекается стопорное кольцо со шлицевой части, а после чего вынимается шарнир. Со стороны, где надевается пыльник, установлено еще одно стопорное кольцо, которое также карданы на нива шевроле извлечь. Вынимаем шарнир, а порядок расположения деталей необходимо запомнить.
Извлекается изношенный пыльник. На новых Шевиках сейчас ставят карданы шрусовые, они идеально подходят для карданы на нива шевроле движения по трассе и слабого бездорожья. У меня Нива Шевроле года и карданы здесь стоят на крестовинах.
Примерно год назад я поменял задний, поскольку пробег уже за тысяч км.
Карданные валы на НИВУ ШЕВРОЛЕ
Поставил я тогда Белкардовский усиленный и горя не знаю. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении. Операции по вывинчиванию гаек производим с другой стороны крепления.
Очередность вывинчивания не имеет значения.
Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.
Порядок установки — обратный снятию. Соединение вала с раздаткой 1.
Прежде всего, автомобиль ставится на нейтралку и стояночный тормоз в положение. Под раздаточную коробку подкладывается упор, который можно будет регулировать.
Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления. Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Карданы на нива шевроле кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.
Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки. Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки карданы на нива шевроле не выйдут из щелей во фланце ведущего моста.
Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию. Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало.
Теперь необходимо придержать одной рукой вал, а другой выкрутить четыре гайки крепления вала к фланцу раздатки. Можно снять вал. Вал снят с автомобиля Нива Шевроле. Проводится ремонт или замена на новый, а далее сборка карданы на нива шевроле в последовательности обратной снятию. Можно не придерживать вал, а зафиксировать его прочным канатом к днищу автомобиля, ну или воспользоваться помощью друга.
Как правильно поставить пыльник на кардане ШРУС? Этот вопрос пестрит своей популярностью на форумах, но к сожалению мало кто уделяет внимания таким пользовательским сайтам. Приобретается новый пыльник, при необходимости карданы на нива шевроле, ведь с обеих сторон расположено по одному изделию.
Стоимость одно составляет около рублей. Он особенно заметен, когда прямая нагрузка сменяется обратной. Параллельно с этим могут возникать посторонние шумы в районе шарнира. Для диагностики достаточно только оценить состояние защитного чехла. Для продления срока эксплуатации необходимо шприцевать крестовины при наличии масленок. Если их нет, то некоторые владельцы разбирают подшипники, очищают от грязи и набивают новую смазку. Шрус необходимо периодически осматривать на наличие подтеков смазки через пыльник.
Рекомендуется менять смазку шлицевых соединений кардана. Все эти работы, карданы на нива шевроле шприцевания, не прописаны инструкцией и выполняются по рекомендации владельцев.
