Алгоритм работы при замене шкворни на УАЗ «Буханка»

• Передний мост авто следует вывесить на домкратах, чаще используются подкатные. Дополнительно подставляется что-нибудь крепкое, чтобы в случае поломки домкрата машина не упала.
• Из моста нужно слить трансмиссионное масло.
• Далее снимается тормозной щит, тормозной суппорт, рулевой наконечник и выворачивается масленка.

Непосредственный демонтаж шкворни. В нее надо вкрутить болт диаметром М10 и попробовать тянуть, поддев за шляпку. Если это не сработало, следует неподвижно закрепить стальной лист над шкворней и сделать в ней отверстие М10, через которое будет вкручиваться болт. Под пластиной на болт наживляется пару гаек, посредством которых шкворень успешно поднимется к ней.

Далее без проблем достается шайба, а вот со втулкой нужно повозиться

Достать ее можно заточенным гвоздем, осторожно подсовывая его со стороны замка под втулку. Колебательные движения нужно делать по кругу, пока не станет возможным прихватить втулку пассатижами. После извлечения, втулка промывается бензином, а затем закладывается новая смазка, обычно литол

После извлечения, втулка промывается бензином, а затем закладывается новая смазка, обычно литол.

• Новый шкворень аккуратно забивается на место молотком, желательно через деревянную доску, не допуская перекоса детали.
• Остальные детали устанавливаются на свои места.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

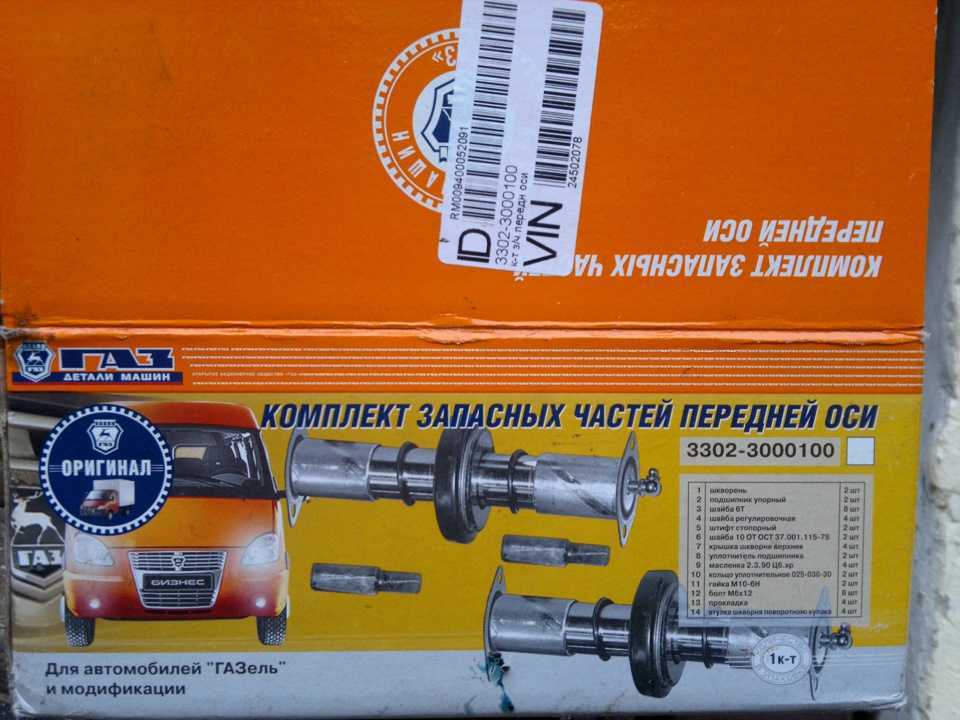

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;
• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Как заменить шкворни своими руками?

Для начала сливаем масло из моста. Если оно черное, повторному использованию оно не подлежит. Далее срываем колесные болты и поддомкрачиваем автомобиль. Вывесив мост, приступаем к демонтажу суппорта и тормозного щита – они нам будут мешать при замене шкворней на УАЗе.

Далее вкручиваем в шкворень болт на М10. Затем вытягиваем шляпку и вынимаем элемент таким способом. Если демонтаж при помощи болта не получился, потребуется стальная пластина. Ее мы закрепляем над шкворнем и проделываем отверстие М10. Через него уже вкручиваем наш болт соответствующего диаметра. Под пластиной наживляем несколько гаек и закручиваем их.

При замене шкворня УАЗа важно полностью очистить старую втулку от смазки. Вместо нее закладывается новая

В качестве таковой используется «Литол-24». Дальше устанавливают новый шкворень. Его забивают молотком через деревянную плашку. Запрессовывается шкворень не полностью – важно исключить малейшие перекосы. В противном случае он пойдет туго и с характерным звуком. Если это произошло, шкворень достают наружу и запрессовывают по новой. Все остальные элементы собираются в обратной последовательности.

Износ шкворня, причины и последствия

Однако помимо поворота колеса, есть также необходимость обеспечить свободу хода колеса вверх-вниз. Для этого служат резьбовые втулки:

Вцелом такая конструкция гораздо более надёжна, чем шаровая опора. То есть при въезде в бордюр, открытый канализационный люк на 60+ кмч колесо не отвалится. Погнётся диск, погнутся рычаги, сомнётся лонжерон, но само колесо никуда не денется. Шаровая же опора может вылететь при куда меньших ударных нагрузках. Но не всё так просто, у шкворневой подвески есть два недостатка, которые в современном обществе потребления перевешивают преимущество надёжности — первое это необходимость регулярной смазки (шприцевания), а второе — значительно бОльшая трудоёмкость замены. Однако по отзывам, при регулярном шприцевании подвеска может и 100 тыс.км. отходить. Всяко ресурс в разы выше, чем у шаровой, но при условии регулярного шприцевания. Я дак лично раз в месяц шприцую, совмещая это с подкачкой колёс.

В случае же, если шприцевание не производить в течение продолжительного времени, то могут произойти три оказии: оказия один — забьются, закоксуются каналы подачи смазки смазки:

В принципе с разбитыми и заржавевшими подшипниками можно ездить сколько угодно. «Склеившиеся» резьбовые приведут к увеличению жёсткости подвески. Люфты в шкворне приведут к мотанию машины на неровной дороге на скоростях выше 60 кмч, а на скоростях под 100 кмч и неровной дороге приведут к ускоренному образованию седых волос. На ровной же дороге в принципе люфты шкворня не заметны. Единственное, при въезде в ямку появляется специфический металлический стук. Люфт шкворня можно проверить, поддомкратив колесо и покачав его в вертикальной плоскости. Если люфт миллиметровый — значит разбит игольчатый подшипник и необходима его срочная замена. Другой способ проверки люфта — слушать в гаражной яме, когда помошник крутит руль, разбитый подшипник будет стучать. Но даже если заметного люфта не чувствуется, это не значит что его нет. Я после замены разбитого игольчатого подшипника с люфтом миллиметра 4-5, поменял шкворень и с другой стороны. Дак вот ощутимого люфта там не было, но после удаления заглушки и качании было заметно что люфт был в районе 1мм. Таким образом самый объективный тест износа шкворня — движение на высокой скорости по неровной дороге. С новыми шкворнями и резьбовыми втулками, отрегулированным рулевым редуктором Волга идёт как по рельсам. На первых порах даже не верилось, что Волга ТАК может держать дорогу.

Демонтаж клина

Вторая проблема это клин который крепит шкворень в балке. В результате диффузии металла он очень сильно закипает в своём посадочном месте и это становится серьёзной проблемой. Что бы его выбить необходим очень резкий сильный удар. Здесь может помочь перфоратор. Да обычный строительный перфоратор. Но бывает что и он не справляется. Тогда на помощь приходит строительный пистолет. На грузовых автосервисах где нежелательно терять много времени на ремонт именно им, пользуются сразу. Но я категорически не советую, пользоваться пистолетом если не умеете, вероятность получить травму очень высокая. И пишу о этом потому чтобы было общее представление о том с чем придется столкнуться. Если уже ничего не помогает. Остаётся высверлить клин и выбить. То что от него осталось, да и опытные сварщики с легкостью выдувают его резаком не задев балку.

Как заменить шкворни на Газели – инструкция

Замену запчастей рекомендуется проводить по такому алгоритму:

Поместите транспортное средство на подпорки (например, на строительные козлы). Дело в том, что шкворни демонтируются из нижнего положения, а использование подпорок позволит вам создать необходимое пространство для демонтажа

Обратите внимание, что подпорки не должны касаться автомобильной балки

Снимите колеса с опор автомобиля с помощью баллонного ключа. Рекомендуется провести демонтаж сразу двух колес, чтобы потом не испачкать их (кулаки и шкворни в случае длительного использования часто загрязняются, что может испортить внешний вид колес).

Аккуратно демонтируйте тормозной суппорт с подвески. Он легко снимается, поэтому с ним проблем быть не должно. Для демонтажа нужно выкрутить два болта-фиксатора гаечным ключом на 12 (хотя на некоторых старых модификациях может использоваться ключ на 10).

Снимите кулак с рулевой тяги. Для этого с помощью плоскогубцев удалите фиксирующую проволоку, а потом снимите гайку с помощью баллонного ключа. Теперь необходимо снять фиксирующий палец – оптимальным вариантом будет использование съемника.

С помощью ключа демонтируйте нижнюю и верхнюю коробку непосредственно на поворотном кулаке (шкворень будет находиться внутри него). Работы следует проводить аккуратно; при демонтаже вы можете обнаружить налет на кулаке – его нужно снять тряпкой или отверткой.

Найдите на поворотном кулаке посадочный палец, демонтируйте гайку-фиксатор. Располагаться гайка может как с передней, так и задней части кулака. После демонтажа выбейте посадочный палец с помощью молотка (но не делайте сильных ударов).

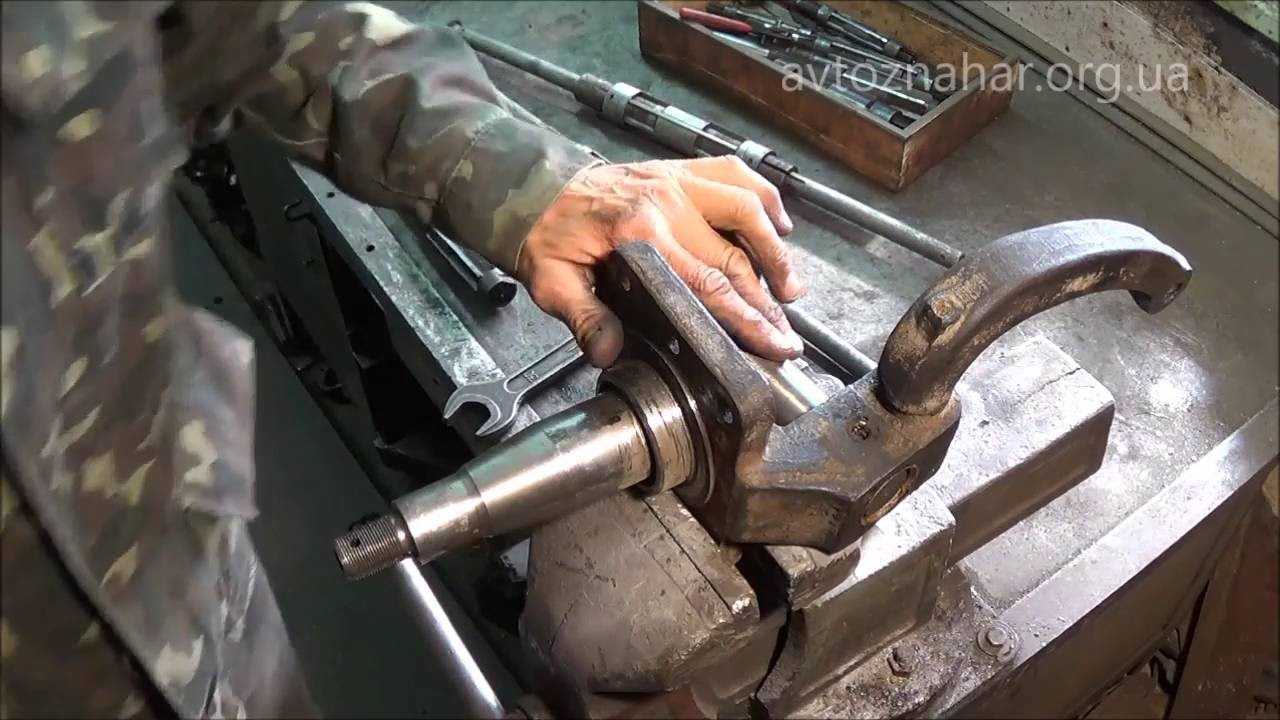

В шкворневое отверстие ставьте любой цилиндрический предмет (например, другой шкворень), а потом ударьте несколько раз по его краю с помощью молотка. В результате наш шкворень должен выйти из поворотного кулака. Если запчасть сидит в отверстии достаточно плотно, удары можно наносить с помощью кувалды.

Вставьте новый шкворень в отверстие, протолкните его с помощью пальцев или молотка. Соберите подвеску в обратном порядке согласно инструкции выше. Если вы меняете запчасть сразу на двух колесах, рекомендуется сперва выполнить демонтаж обоих шкворней, а потом – поочередную замену и сборку, чтобы не испачкать детали.

Замена шкворней на ГАЗели! Или гаражная жизнь. Часть 1.

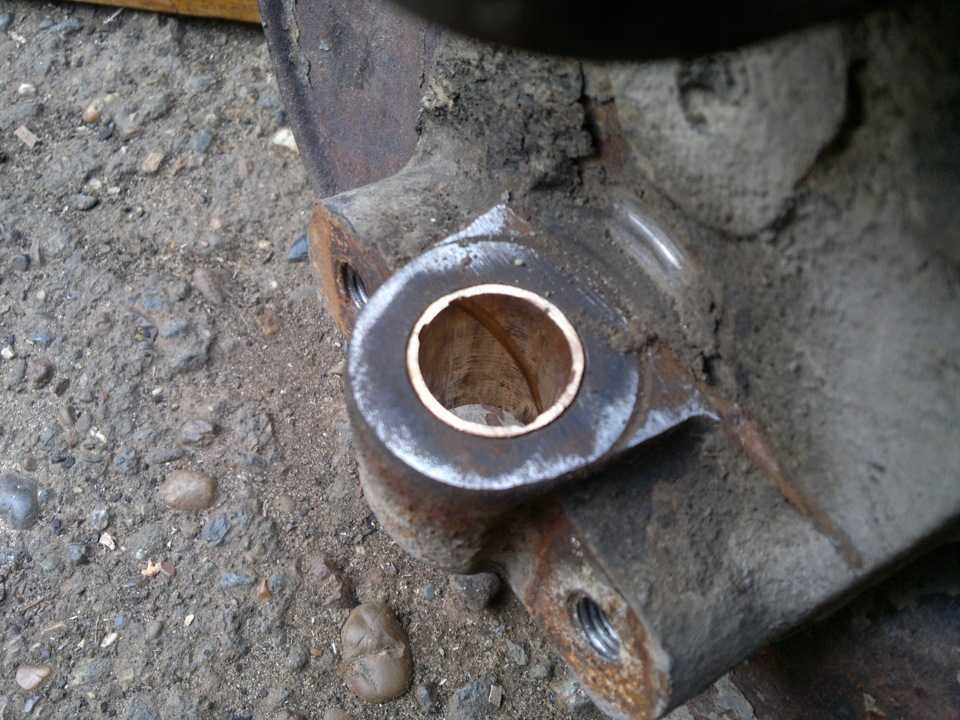

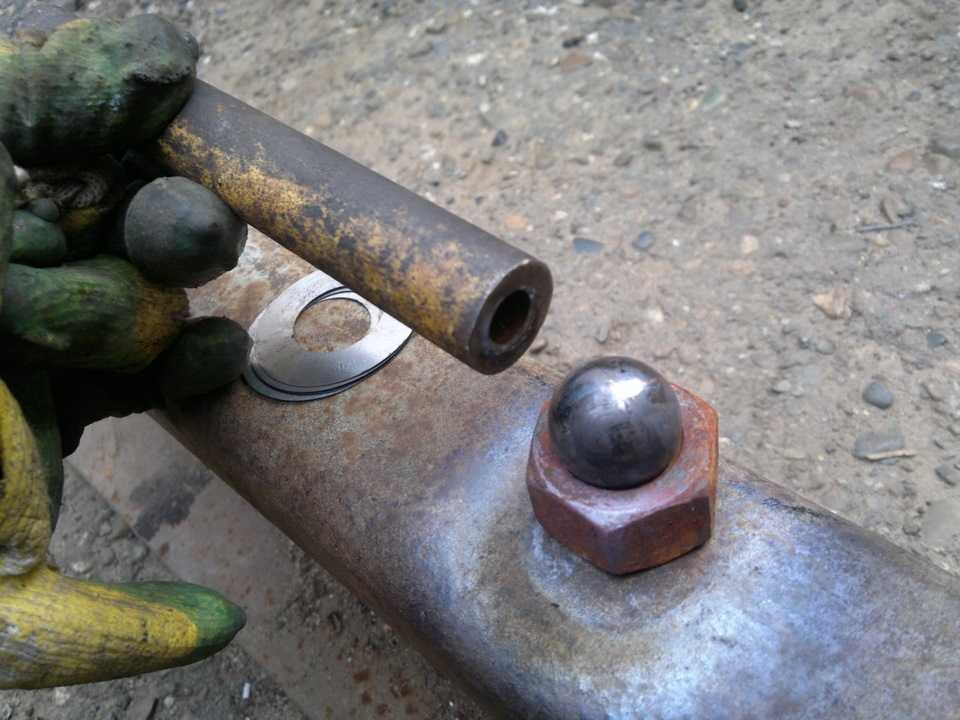

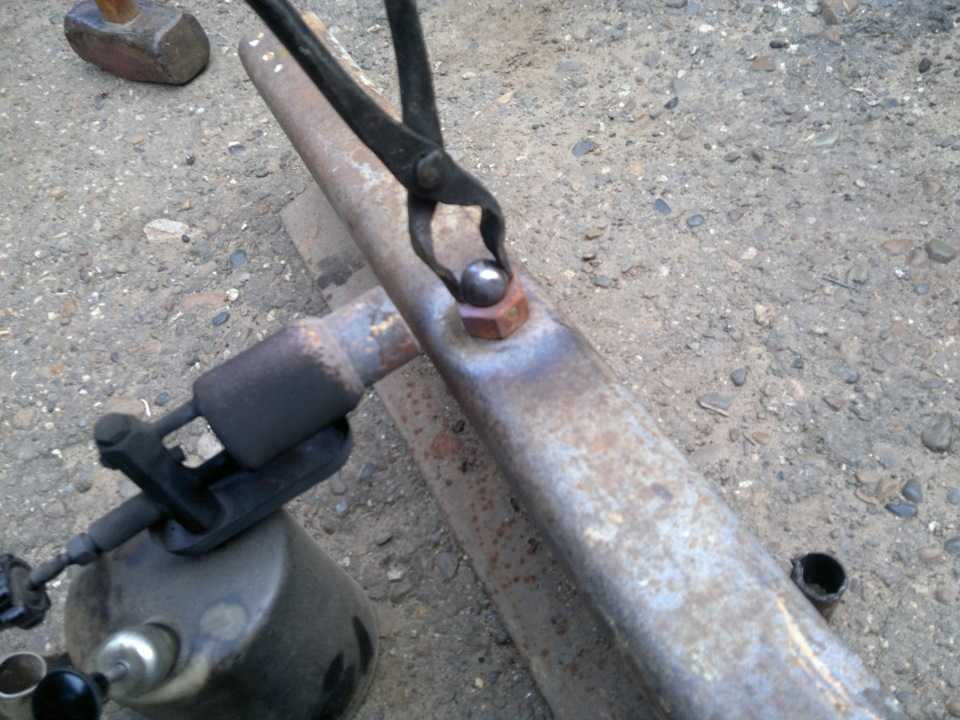

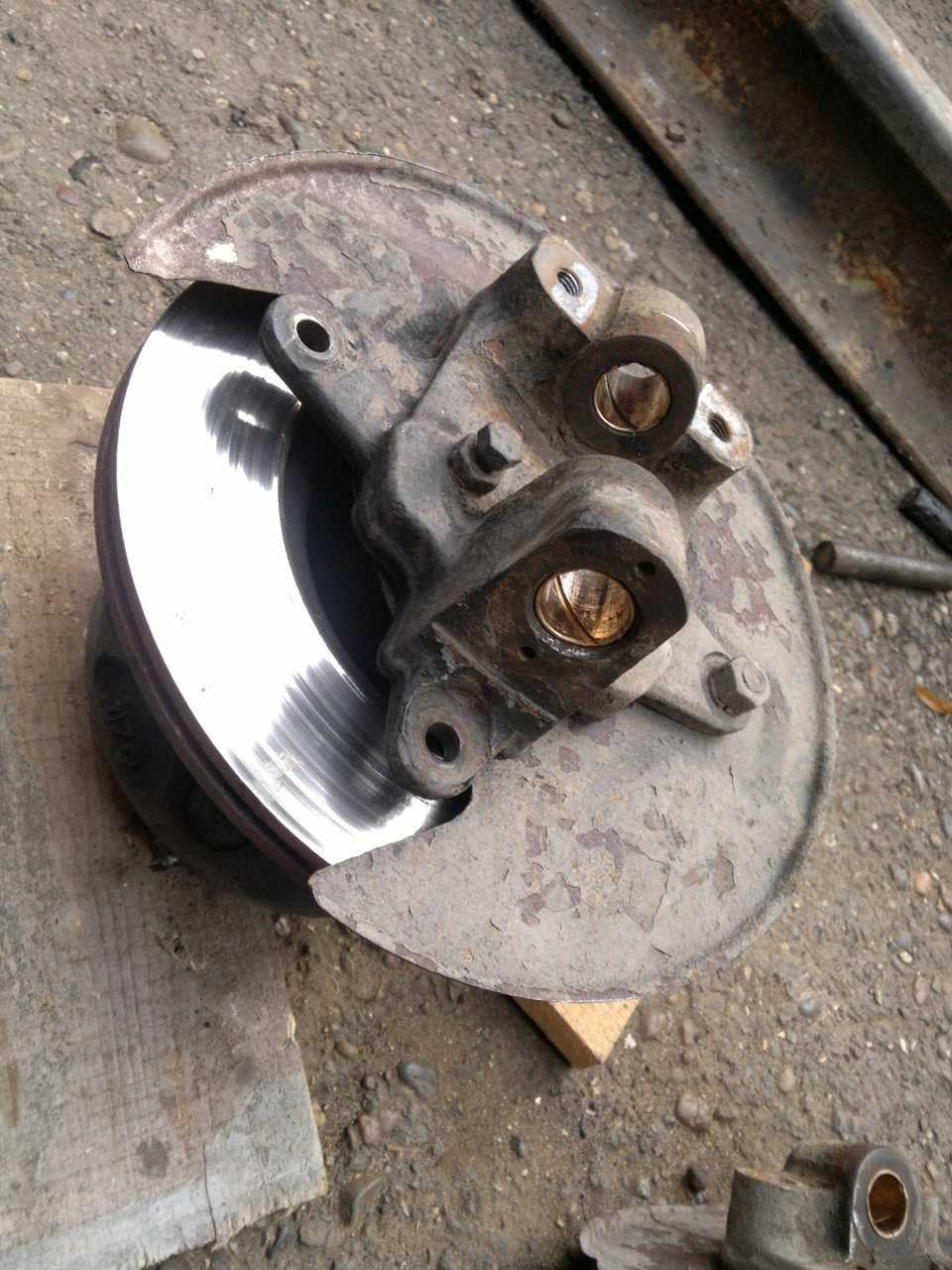

Пришло время замены шкворней (совсем разболтались), хотя пробег на этих шкворнях не большой.В прошлый раз когда я менял шкворня, поменял их в АТП. Как я понял они запрессовали втулки и прошлись разверткой, после этого мазохизма они быстро разболтались.На этот раз решил сделать все сам, но развертка оказалось дорогой 900 руб. и я купил шарик 25,00 мм за 100 руб+шкворня 820 руб.Итог: все разобрал, запрессовал втулки прошел шариком несколько раз, но шкворня не лезут, блин.Они 25,01 мм, то есть в натяг. Было решено идти в сервис Владику (тоже владеет супер машиной газель) для прохода разверткой.В сервисе развертки не оказалось. Диалог в сервисе-Мы разверткой не проходим, долговечность теряется.Лучше шариком.-Я им:»Шариком прошел, шкворень не лезит».-А ты его нагрей он увеличится потом продави.Вот где он спрятался секрет.Дома нагрел, продавил и шкворень как родной залез.Может кому поможет данная идея.

Price tag: 920 ₽

Источник

Подшипник шкворня Газель, как правильно установить?

Какие выбрать?

Помимо заводских углепластиковых (которые владельцы не рекомендуют ставить никоим образом), существует несколько типов шкворней:

• Подшипниковые.
• На бронзовой втулке.

Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Бронзовые элементы отличаются высокой устойчивостью к ударным нагрузками – такие втулки на порядок прочнее подшипниковых. Но рулежка будет более тугой. По стоимости практически идентичны предыдущим – 1,5 тысячи рублей за комплект. Это отличные шкворни для УАЗ «Буханки», «Хантера» и 469-го. Правда, как и предыдущие, они требуют регулярной смазки и осмотра. Подробно об этой процедуре мы расскажем ниже.
