Как заменить цилиндры сцепления нива шевролет

Как устроен двигатель бензопилы

В устройствах, выпущенных в ближайшее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Вернее как открутить чашку сцепления на stihl Как снять и вал на триммере. Он содержит в себе несколько устройств, которые слаженно работают. Замена сцепления на бензокосе. hd. #сцепления, # как снять сцепление на. Главные составляющие мотора:

Маховик;
Муфта;
Зажигательный модуль;
Глушитель;
Втулка монтажная.

Движок, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минутку, и потому он просит обработки высококачественным маслом. Нужен высокий уровень охлаждения системы во время эксплуатации. Движок агрегата обустроен охлаждающей системой, которая доставляет воздух для остывания систем.

Ремонт мотокосы и отзыв.

Этот ролик обработан в Видеоредакторе YouTube ()

Двухдисковое сцепление

Двухдисковые сцепления не следует путать с двойными сцеплениями, которые используются на тракторах и имеют два независимых приводных вала (вал привода ходовой части и вал отбора мощности).
Как уже упоминалось ранее, способность сцепления к передаче крутящего момента можно ощутимо улучшить за счет увеличения количества поверхностей трения при сохранении диаметра дисков сцепления.
Поэтому двухдисковые сцепления имеют два ведомых диска, соединенных с одним первичным валом коробки передач.

Двухдисковое сцепление легкового автомобиля

Двухдисковые сцепления используются в конструкции легковых, спортивных и гоночных автомобилей, если они должны передавать очень высокий крутящий момент, однако конструктивное пространство сильно ограничено и высокий момент инерции масс нежелателен.
Как показано на примере Porsche 928 (рис. 21 «Устройство двухдискового сцепления легкового автомобиля на примере Porsche 928«), в двухдисковом сцеплении передаваемый сцеплением крутящий момент удваивается, так как оно имеет четыре поверхности трения.

Два ведомых диска (2) отделены друг от друга промежуточным диском (3), на котором расположен также зубчатый венец (4) привода стартера. Ведущий диск (1) по конструкции аналогичен диафрагменному сцеплению с обратным выжимом.

Двухдисковое сцепление грузового автомобиля

Двухдисковые сцепления для грузовых автомобилей могут иметь диаметр до 380 мм. Применяются как сцепление с витыми нажимными пружинами, так и диафрагменное сцепление. Оба варианта способны передавать от двигателя на трансмиссию крутящий момент до 2000 Н-м.
Двухдисковое сцепление модели GF-2 с витыми нажимными пружинами производства F&S (рис. 22 «Стандартное двухдисковое сцепление с витыми нажимными пружинами модели GF2 для тяжелых транспортных средств промышленного назначения«) давно завоевало прочные позиции в качестве стандартного оборудования для тяжелых транспортных средств промышленного назначения.

При монтаже нажимного диска сцепления GF-2 следует обязательно помнить о том, что рычаги отжимного приспособления могут биться о кожух. Отжимное приспособление способно надлежащим образом выполнить отведение нажимного диска только при равномерном износе фрикционных накладок обоих ведомых дисков.

Вариант с обратным выжимом (рис. 23 «Двухдисковое диафрагменное сцепление с обратным выжимом модели GMFZ для грузовых автомобилей«) обеспечивает передачу высоких крутящих моментов при относительно небольшом диаметре дисков в сочетании с небольшой конструктивной высотой сцепления в сборе. Помимо минимальных конструктивных размеров, он обладает также всеми известными преимуществами диафрагменного сцепления.

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Пример HTML-страницы

Главный цилиндр привода выключения сцепления Шевроле Нива

/ Chevrolet/ chevrolet-niva/ Варианты исполнения автомобиля/ Главный цилиндр привода выключения сцепления

Рис. 11.1. Детали главного цилиндра: 1 – бачок гидропривода; 2 – хомут бачка; 3 – заглушка; 4 – корпус; 5 – защитный чехол; 6 – толкатель поршня; 7 – стопорное кольцо; 8 – опорная втулка; 9 – поршень; 10 – манжета поршня; 11 – фиксатор; 12 – пружина; 13 – обойма клапана; 14 – пружина клапана; 15 – клапан

Основное отличие главного цилиндра, описываемого в данном разделе, от варианта, рассмотренного в разд. 5 «Трансмиссия», в установке бачка непосредственно на цилиндре. Бачок другого варианта главного цилиндра установлен отдельно и соединен с цилиндром гибким шлангом. Кроме того, различны и многие входящие детали ( ).

Снятие и установка главного цилиндра сцепления

Главный цилиндр снимают с автомобиля для замены или ремонта. Однако если исполнитель не обладает навыками выполнения разборочно-сборочных работ, рекомендуем заменять неисправный цилиндр в сборе.

ПОЛЕЗНЫЙ СОВЕТПри снятии главного цилиндра сцепления рабочую жидкость из гидропривода можно не сливать. Незначительное количество воздуха, оставшееся в верхней части трубопровода привода, будет удалено при его прокачке.

Рис. 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка

1. Отсоедините от главного цилиндра трубку 1 (см. ).Примите меры против вытекания жидкости из отверстия главного цилиндра (например, заглушите отверстие кусочком ветоши или подходящей резиновой или пластиковой заглушкой).

2. Отсоедините толкатель 16 от пальца педали, сняв с пальца стопорную скобу 15.

3. Отверните две гайки 3 и снимите главный цилиндр со шпилек кронштейна педалей.

4. Снимите пробку (см. )бачка 1 и вылейте жидкость в емкость.

5. Устанавливайте главный цилиндр в порядке, обратном снятию.

6. Удалите воздух из гидропривода (см. разд. 5 «Трансмиссия», «Прокачка гидропривода сцепления»).

ПОЛЕЗНЫЙ СОВЕТЧтобы свести необходимость прокачки гидропривода к минимуму, после присоединения к цилиндру соединительной трубки не затягивайте гайку ее крепления полностью. Залейте в бачок жидкость и окончательно затяните гайку трубки только после того, как из-под нее начнет вытекать жидкость без пузырьков воздуха. Зачастую при таком способе прокачка гидропривода не требуется.

Разборка и сборка главного цилиндра

1. Ослабьте хомут 2 (см. )и снимите бачок 1 с корпуса главного цилиндра 4.

2. Снимите защитный чехол 5 вместе с толкателем 6.

3. Выньте специальными клещами или круглогубцами с длинными губками стопорное кольцо 7.

4. Выньте из корпуса цилиндра опорную втулку 8, поршень 9, манжету 10 поршня, фиксатор 11, пружину 12, обойму 13 клапана, пружину клапана 14 и клапан 15.

5. Промойте детали свежей тормозной жидкостью.

ПРИМЕЧАНИЕПрименение бензина, керосина, дизельного топлива или минеральных масел недопустимо, так как эти вещества вызывают разбухание резиновых деталей.

6. Проверьте техническое состояние деталей цилиндра. Зеркало цилиндра и наружная поверхность поршней не должны иметь повреждений и коррозии. Обнаруженные небольшие задиры или точечную коррозию устраните мелкозернистым шлифовальным бруском. Замените возвратную пружину поршня, если она имеет трещины. Рекомендуем заменить уплотнительные кольца независимо от их состояния. Проверьте защитный колпачок; если он поврежден, замените его новым.

7. Собирайте главный цилиндр в последовательности, обратной разборке.

ПРИМЕЧАНИЕПеред сборкой смажьте все детали свежей тормозной жидкостью, а сферическую поверхность поршня, контактирующую с толкателем, – консистентной смазкой.

Устройство

Устройство узла ничем не отличается от установленных на других моделях машин АвтоВАЗа. Рабочий цилиндр сцепления (РЦС) состоит из следующих частей:

Корпус.
Штуцер для прокачки жидкости.
Поршень с тарелкой и уплотнительными кольцами.
Толкатель.
Пыльник (колпачок).
Шайба.
Пружина.

РЦС установлен рядом с вилкой и работает следующим образом:

Водитель выжимает педаль.
Толкатель смещает поршень главного цилиндра сцепления, увеличивая давление в магистрали трубопровода.
Тормозная жидкость, которой заполнен гидропривод, выталкивает цилиндр и толкатель.
Последний перемещает на вилку, которая нажимает на корзину сцепления и разрывает связь между ней и диском.

Замена: пошаговая инструкция

Для работы понадобятся: пассатижи, рожковый и торцовый ключи на 13, резиновая груша и емкость для сбора тормозной жидкости.

Перед тем как заменить ГЦС Нивы Шевроле, необходимо:

Из бачка сцепления при помощи резиновой груши отобрать тормозную жидкость.
Пассатижами ослабить хомут.
Отсоединить шланг от штуцера главного цилиндра сцепления.

Далее можно приступать к замене:

Рожковым ключом открутить гайку штуцера гидравлической магистрали и извлечь ее, слегка отогнув трубку.
Головкой открутить пару гаек, крепящих ГЦС к панели кузова.
Снять деталь со шпилек.

Новый или восстановленный главный цилиндр сцепления устанавливается в порядке, обратном демонтажу.

Главный цилиндр сцепления — устройство, ремонт и замена

Если упростить формулировку действий, выполняемых приводом сцепления, то звучать она будет так – передача крутящего усилия от мотора на соответствующий вал КПП с возможность отключения и последующим мягким включением после перехода на нужную передачу. В наше время ничего более эффективного, для выполнения этой цели, чем привод гидравлического сцепления конструкторы еще не придумали. Схема и принцип работы описываемого устройства проста: нажатая педаль, воздействует на шток цилиндра сцепления, который соответственно при помощи гидравлической жидкости, находящейся в бачке, через трубки, приводит в действие, посредством рабочего цилиндра, вилку и выжимной подшипник. Выход из строя привода сцепления, происходит по нескольким причинам, одной из которых может стать неисправный главный цилиндр сцепления, чтобы его отремонтировать желательно, разобраться в его устройстве, признаках, указывающих на неработоспособность механизма, способах ремонта, если же ремонт невозможен, то как произвести его замену.

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее. Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали

При последующем осмотре, после разборки, стоит особо обратить внимание на корпус и на состояние штока и зеркала, если присутствуют видимые задиры, это может сигнализировать о появлении выработки в цилиндре или изношенности штока. Вообще, опытные мастера рекомендуют поменять все детали, находящиеся в ремкомплекте, особенно это касается манжетов

Ремонтируя главный цилиндр сцепления, желательно придерживаться некоторых советов:

при неисправности и последующим за этим ремонтом цилиндра можно полностью не удалять жидкость из гидропривода;
промывая детали, очень не рекомендуется для этого применять керосин, дизельное топливо и бензин, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
перед сборкой, нелишним будет, смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

Работы, производимые при замене

Порядок необходимых действий, когда производится замена главного цилиндра сцепления, несложен:

открутив бачок, шприцем следует откачать гидравлическую жидкость;
отсоединить от педали сцепления главный цилиндр, что иногда бывает непросто;

отсоединить все шланги, и заглушить те из которых течет жидкость;
открутить гайки, крепящие цилиндр к кузову автомобиля;

поменять на новый главный цилиндр сцепления и произвести монтаж в обратном порядке;
прокачать систему сцепления.

Для процедуры прокачки сцепления потребуются:

подходящий шланг для прокачки, который плотно одевается на воздушный клапан, находящийся на рабочем цилиндре;
емкость для слива гидравлической жидкости;
соответствующий ключ для клапана;
сама жидкость.

Для прокачки следует: сняв защитный колпачок с клапана, на его место надеть шланг, второй конец которого должен быть опущен в жидкость, находящуюся в емкости. Попросить помощника понажимать на педаль сцепления несколько раз, после чего удерживать ее нажатой. Вывернув клапан на 4–5 оборотов, дать стечь жидкости с воздушными пузырьками и завернуть клапан обратно. Произведя такие же действия несколько раз, следует прокачать систему до полного удаления из нее воздуха. Также рекомендуем к просмотру видео по теме:

Метки: главный цилиндр сцепления, не работает сцепление, проваливается педаль сцепления, прокачка сцепления

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

При этом поломки первой категории имеют свойство быстро переходить во вторую.

Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Как прокачать?

Перед регулировкой механизма нужно прокачать гидропривод. Для этого понадобится тормозная жидкость, емкость и гибкая трубка, внутренний диаметр которой соответствует размеру штуцера и накидной ключ на 10.

Процесс прокачки похож на удаление воздуха из тормозной системы. Как и случае с тормозами, работа выполняется с помощником.

Один человек должен по команде нажимать и отпускать педаль, а второй – открывать и закрывать штуцер.

Как отрегулировать своими руками?

Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:

Ключом на 10 открутить контргайку ограничителя хода педали.
Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
Затянуть контргайку.

Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:

Пассатижами снять оттяжную пружину вилки сцепления.
Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
Сделать две отметки: напротив вилки и на 5 миллиметров правее.
Отвести вилку до упора назад, выбрав свободный ход толкателя.
Вилка должна остановиться строго напротив метки на карандаше.

Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.

Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.

Полезное видео

Посмотрите информацию про неисправности сцепления Шеви Нивы:

Причина неисправности

Способ устранения

Неполное выключение сцепления (сцепление «ведет»)

Коробление ведомого диска

(торцовое биение более 0,5 мм)

Выправьте диск или замените новым

Ослабление заклепок или поломка фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Заедание ступицы ведомого диска

на шлицах первичного вала

Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Воздух в системе гидропривода сцепления
Прокачайте систему. Ход штока рабочего цилиндра должен быть не менее 24 мм

Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы
Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода

Утечка жидкости из главного цилиндра или рабочего цилиндра привода выключения сцепления
Замените уплотнительные элементы или замените цилиндры в сборе, прокачайте систему

Перекос или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Биение лепестков нажимной пружины более 0,8 мм
Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления (сцепление «буксует»)

Повышенный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом поверхности, устраните причины замасливания дисков

Засорено компенсационное отверстие

главного цилиндра

Промойте цилиндр, прочистите компенсационное отверстие, прокачайте систему

Повреждение или заедание привода выключения сцепления
Устраните причины, вызывающие заедание. Замените поврежденные детали

Рывки при работе сцепления

Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом замасленные поверхности, устраните причины замасливания дисков

Заедание в механизме привода выключения сцепления
Замените поврежденные детали, устраните причины, вызывающие заедание

Ослабление заклепок фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Повреждение поверхности или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Повышенный шум при выключении сцепления

Износ, повреждение или утечка смазки из подшипника выключения сцепления
Замените муфту выключения сцепления с подшипником в сборе

Износ переднего подшипника первичного вала коробки передач
Замените подшипник

Повышенный шум при включении сцепления

Поломка или снижение упругости пружин демпфера
Замените ведомый диск в сборе

СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиВыкл. лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередние приводы и ШРУСыСнятие приводов колёсЗамена ШРУСов или их пыльниковПередний мостЗамена масла редуктораЗамена сальника переднего редуктораЗамена подшипника и сальника вн. ШРУСаСнятие переднего редуктораЗадний мостПоиск течи масла из заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника редуктора заднего мостаПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста

Нива Шевроле, как и классические модели АвтоВАЗа, оборудована сухим сцеплением с гидроприводом. Этот узел передает крутящий момент от мотора на коробку переключения передач.

Его назначение – временное отсоединение мотора от трансмиссии и плавное их соединение.

Этим обеспечивается легкое переключение скоростей и плавный старт автомобиля.

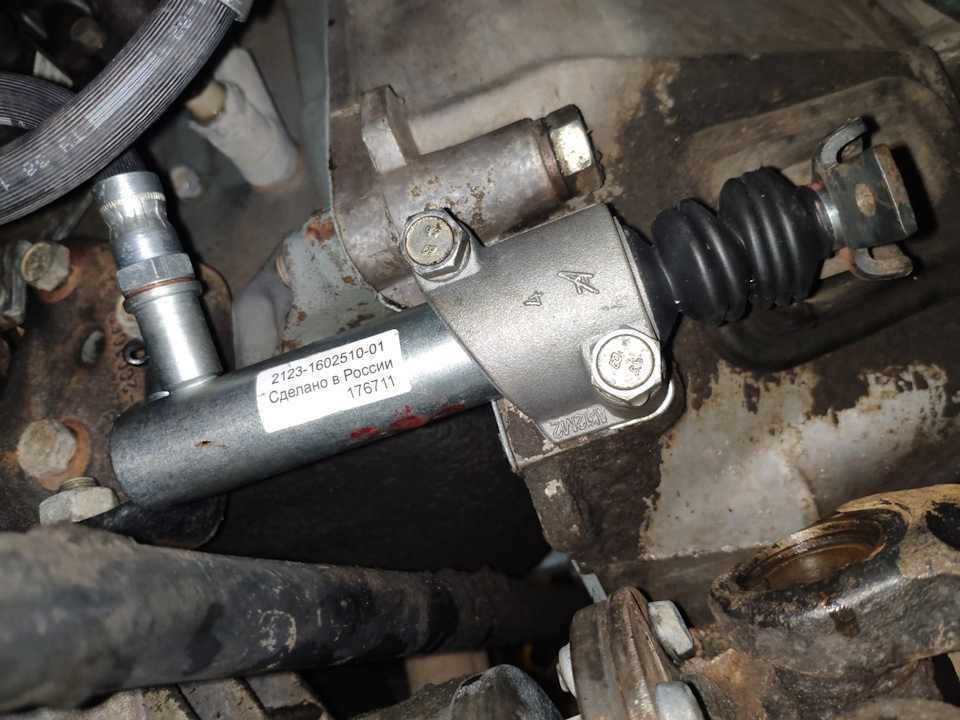

Когда начнём ремонт рабочего цилиндра сцепления

Рабочий цилиндр сцепления имеет особое расположение, и традиционно находится на картере сцепления. Устройство рабочего цилиндра сцепления не имеет принципиальных отличий на различных моделях и марках автомобилей. Именно поэтому весь принцип ремонта или замены рабочего цилиндра сцепления одинаков, как на новых иномарках, так и на древних отечественных автомобилях.

Для того, чтобы стало возможным самостоятельное проведение ремонта или замены рабочего цилиндра сцепления необходимо знать само устройство и технологию его разборки. Данная процедура (разборки) этого механизма достаточно просто, если соблюдать определенные аспекты при попытке внедриться внутрь всего устройства.

Непосредственно в корпусе цилиндра находится несколько очень важных элементов, неисправность которых не может гарантировать успешной работы всей системы сцепления.

Таким образом в корпусе цилиндра располагаются: поршень, толкатель, уплотнительные кольца, пружина и штуцер для выпуска воздуха.

Вообще, тотальная замена рабочего цилиндра сцепления в сборе является уже последней мерой, когда иного выхода из положения нет. Это потому, что уже укомплектованы существующие ремонтные комплекты самыми изнашиваемыми деталями. И тем не менее, в последнее время качество резиновых деталей оставляет желать лучшего.

Первый признак неисправности и нарушения работы сцепления – это провал педали сцепления или ее чересчур мягкий ход. Но все же, это не повод, чтобы сразу же приступить к ремонту гидропривода. Для того, чтобы немного приспустить свои страсти и переживания нужно провести полную прокачку гидропривода сцепления.

Проблемы могут возникнуть тогда, когда во время прокачки гидропривода сцепления в тормозной жидкости обнаруживается воздух. Если такое произошло, то нужно задуматься о том, откуда он мог взяться. Зачастую, если в гидроприводе возникает воздух, то это свидетельствует о нарушениях герметичности в резиновых уплотнителях.

Производить прокачку гидропривода сцепления достаточно просто. К самому винту прокачки на рабочем цилиндре необходимо присоединить шланг. Другой его конец необходимо опустить в емкость с тормозной жидкостью. После этого нужно наполнить бачок главного цилиндра сцепления этой же тормозной жидкостью из емкости.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

Далее, необходимо нажать на педаль до прекращения возникновения пузырьков из воздуха. Если же не произойдет прекращение возникновения пузырьков, то нужно начать ремонт самого гидропривода.

До этого момента нужно проверить наличие следов наружного протекания жидкости, которые могут быть на трубопроводе, обоих цилиндрах и в местах соединения.

Замена рабочего цилиндра сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рабочий цилиндр сцепления – не все люди знают что это такое, но всё же время от времени его приходиться заменять, но как же его заменять если не все знают что это такое? Вкратце. В автомобиле мы на данный момент рассматриваем классику, присутствует два цилиндра сцепления один из которых главный а другой рабочий. Выполняют они практически одну и ту же функцию, при нажатии на педаль сцепления поршень (Указан зелёной стрелкой) который находиться внутри главного цилиндра сцепления смещается и тем самым выталкивает тормозную жидкость дальше.

В это время тормозная жидкость продолжает свой путь и тем самым упирается в тот же самый поршень (Указан синей стрелкой) только который уже располагается в рабочем цилиндре сцепления, и после того как тормозная жидкость упрётся она начнёт выталкивает поршень в связи с чем он перемещается в перёд и там уже нажатием на вилку, сцепление в автомобиле выключается.

В общем мы поняли что в обоих цилиндра должна быть постоянно тормозная жидкость, но зачем же она нужно некоторые из вас спросят? Всё дело в том что тормозная жидкость не сжимаема, и поэтому её используют как в тормозной системе так и в приводе сцепления, в общем давайте вернёмся ближе к теме.

Примечание! Для замены рабочего цилиндра сцепления на новый, вам нужно будет запастись: Основным набором гаечных ключей, а так же пассатижами и возможно вам ещё понадобиться новая тормозная жидкость около 1-го, 2-х литров!

Где находиться рабочий цилиндр сцепления? Он располагается рядом с коробкой, а если быть более точнее то он закреплён при помощи двух болтов на самом картере сцепления коробки, поэтому увидеть его беспрепятственно вам лишь удастся только если вы будете находиться под днищем автомобиля, или если вы будете смотреть глубоко в подкапотное пространство, более подробное его местонахождение смотрите на фото чуть ниже, он указан стрелкой:

Когда нужно менять рабочий цилиндр сцепления? Как мы уже поняли, внутри рабочего цилиндра находиться тормозная жидкость за счёт которой сцепление и выключается у автомобиля, но бывает такое что со временем данный цилиндр приходит в негодность и в его корпусе начинают появляться щели и тем самым из него понемногу начинает выходить жидкость которая в нём находиться, это очень легко понять если вы визуально поглядите на него, а так же это можно и понять не смотря на него вовсе, а как это сделать спросите вы?

Всё дело в том что если цилиндр приходит в негодность и из него начинает выходит тормозная жидкость, то первое что произойдёт с педалью сцепления, так это то что она станет очень легко нажиматься, то есть система будет не герметична так сказать, а если система будет не герметична, то и сцепление работать практически не будет, то есть вы нажимаете на педаль, она нажимается очень легко а сцепление при этом не включается, вот пожалуй эта одна из самым распространённых проблем которая случается при выходе рабочего цилиндра сцепления из строя.

Примечание! Но не надо забывать о том, что лёгкое включение педали сцепления может так же быть вызвано и из-за других причин, к примеру потёкший главный цилиндр сцепления, который в этом случае так же нужно будет заменить! (О том как заменить главный цилиндр и узнать при каких неисправностях его нужно менять, см. в статье под названием: «Замена главного цилиндра сцепления»)

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
наличие трещин на корпусе цилиндра;
разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
проваливается педаль и сцепление работает с перебоями;
появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

трещин корпуса;
ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

шланг, который бы плотно одевался на клапан выпуска;
шприц большого размера, диаметр носика которого соответствует размеру шланга;
гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Как снять

Ведущая звездочка служит в то же время и барабаном. Перестала вращаться катушка на триммере чтоб снять его А если за чашку сцепления. Одной из основных обстоятельств поломки этого блока является стачивание зубьев звездочки. В цельном варианте барабана цепь может прорезать звездочку во время работы. Таковой механизм просит подмены. В случае, когда на барабане есть сменный венец, его необходимо снять и поменять во время обслуживания. После чего барабан может работать далее.

Когда появляется потребность в ремонте следует обращаться за помощью в сервисный центр, где работают бывалые спецы. Но если такого нет вблизи появляется вопрос – как без помощи других снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное. Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:

Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;

Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Хотя у меня на триммере уже Дабы снять раз узел сцепления как на фото. Надеюсь мои советы как снять головку кошения на триммере Black&Decker GL716 Как заменить. Изношенные части нужно снять и заменить на новые.

После проведения ремонта и замены деталей, необходимо провести сборку в обратной последовательности. Более детально процесс разборки представлен на видео.

Чтобы самостоятельно произвести ремонт таких бензопил как Штиль, Хускварна, Партнер, Гудлак, необходимо знать некоторые особенности моделей. Например, на некоторых разновидностях пил установлена шайба (между чашкой ведущей звездочки и двигателем). Во время сборки ее нужно установить на прежнее место.

Если в модели предусмотрена специальная пружина, передающая вращение на привод насоса, то крайне важным является ее правильная установка после ремонта. В противном случае устройство может серьезно пострадать. После профилактических и ремонтных работ необходимо проверить, исправно ли работают механизмы.
