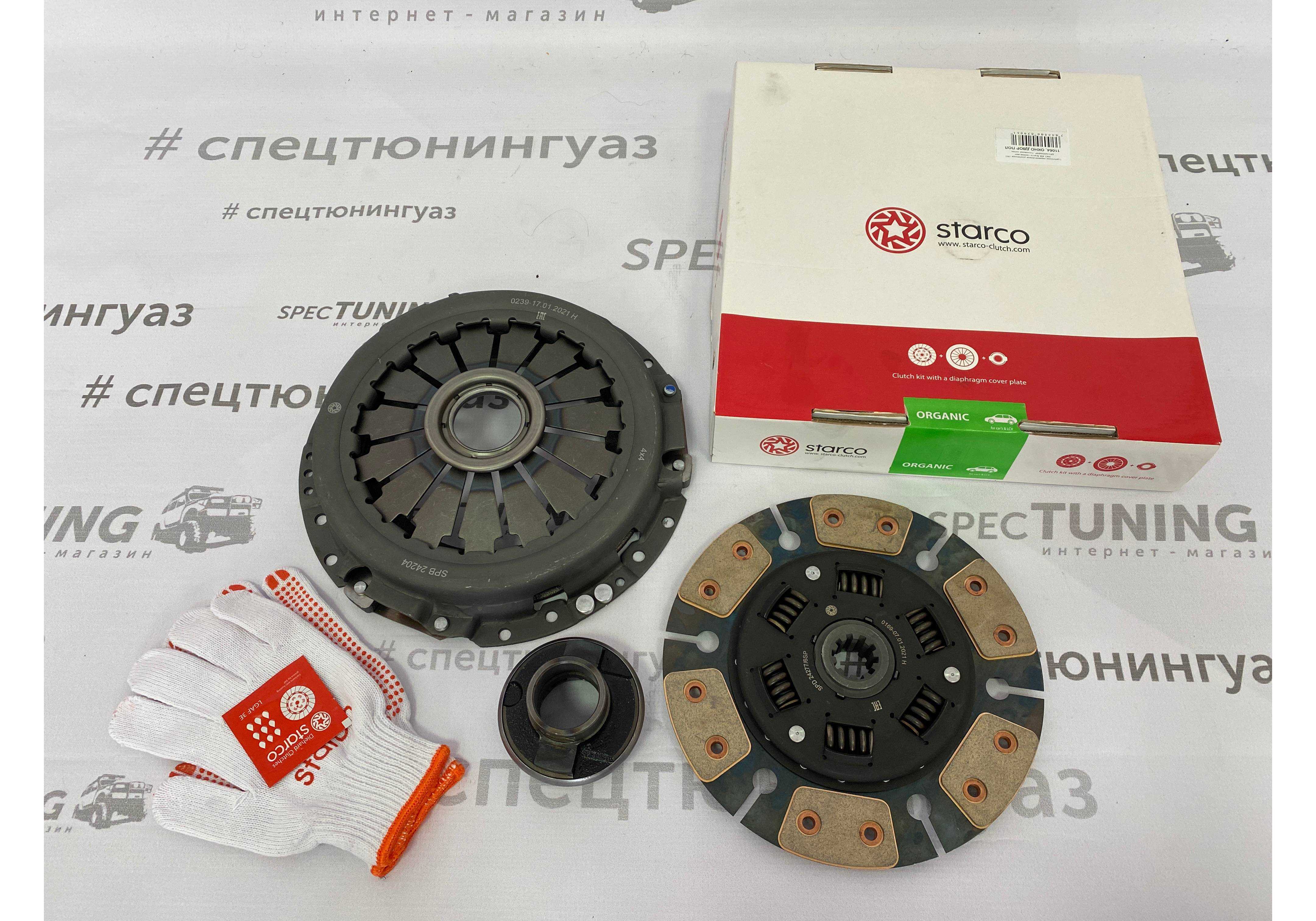

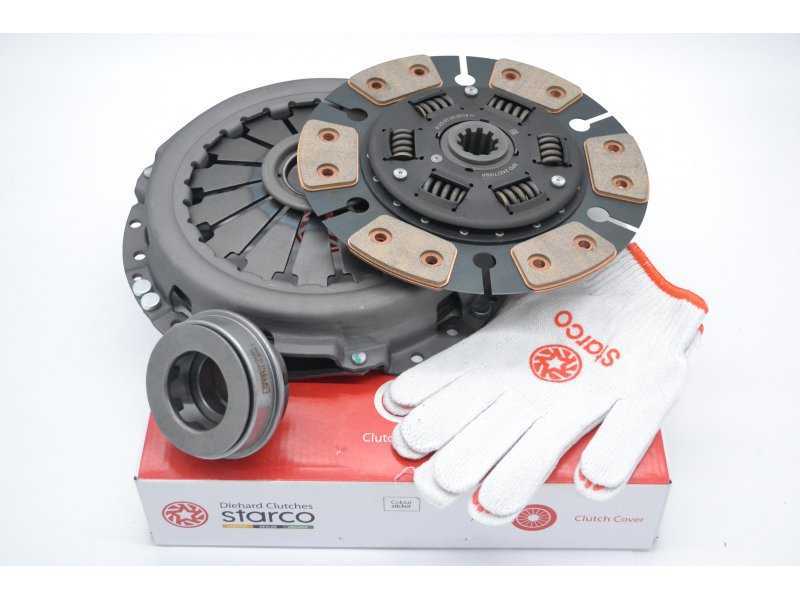

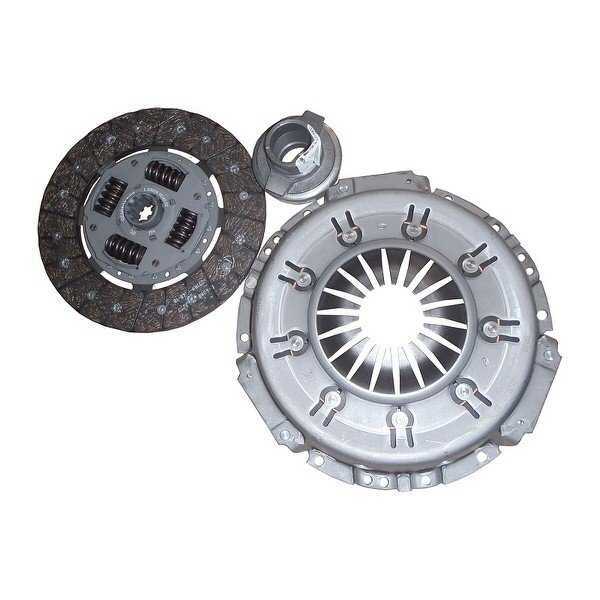

Сцепление для уаз патриот с 409 двигателем

Замена своими руками

Сперва необходимо слить оставшуюся жидкость в системе. Сделать это можно при помощи шприца. Данная операция необходима для того, чтобы промыть от грязи систему гидропривода. На некоторых моделях, доступ может быть закрыт расширительным бачком охлаждающей системы. Для удобства снимаем крепежные гайки емкости и снимаем шланг. Откручивать следует ключом на 10. Далее демонтируем металлическую трубку, которая идет от главного цилиндра сцепления. Она может быть медной либо алюминиевой. После этого вынимаем главный цилиндр, предварительно открутив ключом на 13 две крепежные гайки. При помощи головки на 17 необходимо извлечь шланг, который идет от рабочего цилиндра. Дальше нам снова понадобится ключ на 13.

Возможные неисправности

Главный признак поломки рабочего узла – провал педали сцепления. Это случается при износе уплотнителей. Однако возможны и другие неисправности:

Повреждение пыльника, защищающего шток и рабочую поверхность цилиндра.
Поломка пружины.
Ржавчина на рабочей поверхности (появляется при эксплуатации гидропривода со старой тормозной жидкостью, содержащей много влаги из воздуха).

Работоспособность узла можно восстановить с помощью ремкомплекта. Замена нужна лишь при появлении ржавчины в цилиндре.

Инструкция по регулировке свободного шага штока на УАЗе

Регулировка собственноручно шага штока должна обязательно начинаться с полной очистки резьбы так называемых регулировочных гаек. Для этого, как многие уже догадались, потребуется гайки и их резьбу смазать специальной смазкой, отлично для этой цели подойдет WD-40. И уже после тщательной смазки можно приступать к регулировочному процессу на UAZ Patriot:

Регулировочная гайка фиксироваться должна одним ключом, а вторым ключом следует ослабить контргайку.
Далее воспользуемся ключом на 8 или ручными тесками. Конец толкателя нужно зафиксировать, чтобы он не проворачивался. Когда шток как следует, зафиксирован, на несколько оборотов требуется вывинтить контргайку.
На этом этапе можно произвести регулировку шага, привести его в норму.
Контргайку вернуть надо в ее исходное положение и зафиксировать ход штока.

Когда работа закончена, не забудьте проверить наличие свободного хода. Если, согласно измерению, он вошел в диапазон нормы, то вы сделали все правильно. Как видите отрегулировать цилиндр сцепления на популярном в нашей стране UAZ Patriot,совсем не сложно, и требует минимум инструментов.

Полезное видео

Посмотрите информацию про неисправности сцепления Шеви Нивы:

Причина неисправности

Способ устранения

Неполное выключение сцепления (сцепление «ведет»)

Коробление ведомого диска

(торцовое биение более 0,5 мм)

Выправьте диск или замените новым

Ослабление заклепок или поломка фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Заедание ступицы ведомого диска

на шлицах первичного вала

Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Воздух в системе гидропривода сцепления
Прокачайте систему. Ход штока рабочего цилиндра должен быть не менее 24 мм

Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы
Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода

Утечка жидкости из главного цилиндра или рабочего цилиндра привода выключения сцепления
Замените уплотнительные элементы или замените цилиндры в сборе, прокачайте систему

Перекос или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Биение лепестков нажимной пружины более 0,8 мм
Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления (сцепление «буксует»)

Повышенный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом поверхности, устраните причины замасливания дисков

Засорено компенсационное отверстие

главного цилиндра

Промойте цилиндр, прочистите компенсационное отверстие, прокачайте систему

Повреждение или заедание привода выключения сцепления
Устраните причины, вызывающие заедание. Замените поврежденные детали

Рывки при работе сцепления

Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом замасленные поверхности, устраните причины замасливания дисков

Заедание в механизме привода выключения сцепления
Замените поврежденные детали, устраните причины, вызывающие заедание

Ослабление заклепок фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Повреждение поверхности или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Повышенный шум при выключении сцепления

Износ, повреждение или утечка смазки из подшипника выключения сцепления
Замените муфту выключения сцепления с подшипником в сборе

Износ переднего подшипника первичного вала коробки передач
Замените подшипник

Повышенный шум при включении сцепления

Поломка или снижение упругости пружин демпфера
Замените ведомый диск в сборе

СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиВыкл. лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередние приводы и ШРУСыСнятие приводов колёсЗамена ШРУСов или их пыльниковПередний мостЗамена масла редуктораЗамена сальника переднего редуктораЗамена подшипника и сальника вн. ШРУСаСнятие переднего редуктораЗадний мостПоиск течи масла из заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника редуктора заднего мостаПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста

Нива Шевроле, как и классические модели АвтоВАЗа, оборудована сухим сцеплением с гидроприводом. Этот узел передает крутящий момент от мотора на коробку переключения передач.

Его назначение – временное отсоединение мотора от трансмиссии и плавное их соединение.

Этим обеспечивается легкое переключение скоростей и плавный старт автомобиля.

Главный цилиндр сцепления — устройство, ремонт и замена

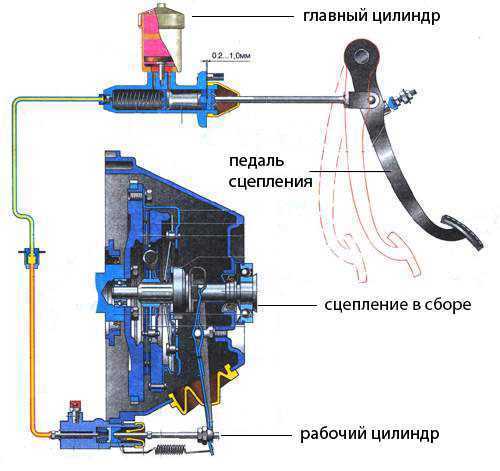

Если упростить формулировку действий, выполняемых приводом сцепления, то звучать она будет так – передача крутящего усилия от мотора на соответствующий вал КПП с возможность отключения и последующим мягким включением после перехода на нужную передачу. В наше время ничего более эффективного, для выполнения этой цели, чем привод гидравлического сцепления конструкторы еще не придумали. Схема и принцип работы описываемого устройства проста: нажатая педаль, воздействует на шток цилиндра сцепления, который соответственно при помощи гидравлической жидкости, находящейся в бачке, через трубки, приводит в действие, посредством рабочего цилиндра, вилку и выжимной подшипник. Выход из строя привода сцепления, происходит по нескольким причинам, одной из которых может стать неисправный главный цилиндр сцепления, чтобы его отремонтировать желательно, разобраться в его устройстве, признаках, указывающих на неработоспособность механизма, способах ремонта, если же ремонт невозможен, то как произвести его замену.

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее. Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали

При последующем осмотре, после разборки, стоит особо обратить внимание на корпус и на состояние штока и зеркала, если присутствуют видимые задиры, это может сигнализировать о появлении выработки в цилиндре или изношенности штока. Вообще, опытные мастера рекомендуют поменять все детали, находящиеся в ремкомплекте, особенно это касается манжетов

Ремонтируя главный цилиндр сцепления, желательно придерживаться некоторых советов:

при неисправности и последующим за этим ремонтом цилиндра можно полностью не удалять жидкость из гидропривода;
промывая детали, очень не рекомендуется для этого применять керосин, дизельное топливо и бензин, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
перед сборкой, нелишним будет, смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

Работы, производимые при замене

Порядок необходимых действий, когда производится замена главного цилиндра сцепления, несложен:

открутив бачок, шприцем следует откачать гидравлическую жидкость;
отсоединить от педали сцепления главный цилиндр, что иногда бывает непросто;

отсоединить все шланги, и заглушить те из которых течет жидкость;
открутить гайки, крепящие цилиндр к кузову автомобиля;

поменять на новый главный цилиндр сцепления и произвести монтаж в обратном порядке;
прокачать систему сцепления.

Для процедуры прокачки сцепления потребуются:

подходящий шланг для прокачки, который плотно одевается на воздушный клапан, находящийся на рабочем цилиндре;
емкость для слива гидравлической жидкости;
соответствующий ключ для клапана;
сама жидкость.

Для прокачки следует: сняв защитный колпачок с клапана, на его место надеть шланг, второй конец которого должен быть опущен в жидкость, находящуюся в емкости. Попросить помощника понажимать на педаль сцепления несколько раз, после чего удерживать ее нажатой. Вывернув клапан на 4–5 оборотов, дать стечь жидкости с воздушными пузырьками и завернуть клапан обратно. Произведя такие же действия несколько раз, следует прокачать систему до полного удаления из нее воздуха. Также рекомендуем к просмотру видео по теме:

Метки: главный цилиндр сцепления, не работает сцепление, проваливается педаль сцепления, прокачка сцепления

Устройство сцепления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, нажимной и ведомый диски, главный и рабочий цилиндр, привод сцепления.

Кожух сцепления соединен с маховиком шестью болтами. В маховике установлены три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Замена необходима при сильном износе поверхности нажимного диска или осадке диафрагменной пружины.

Ведомый диск в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и нажимным диском «корзины» и может перемещаться по шлицам первичного вала коробки передач.

Ведомый диск заменяют при:

— Осевом биении в зоне накладок более 0,5 мм. — При растрескивании, задирах или неравномерном износе накладок. — Если расстояние от поверхности накладки до заклепок менее 0,2 мм.

Сцепление автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 с 2009 года выпуска.

С 2009 года на автомобили ВАЗ-21214М Лада 4х4 устанавливают привод сцепления с автоматической компенсацией износа фрикционных накладок ведомого диска.

Основные регулировочные данные сцепления.

— Начальный свободный ход педали сцепления: 1,4-2,0 мм — Полный свободный ход педали до момента начала включения сцепления: 25-35 мм — Свободный ход толкателя вилки выключения сцепления: 4-5 мм

Вилка выключения сцепления.

Вилка выключения сцепления стальная, штампованная. Находится в картере сцепления и качается на шаровой опоре. Под нее на вилке выполнено углубление. К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Внутренние концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к нему фигурной пружиной.

В отверстие наружного конца вилки входит толкатель рабочего цилиндра гидропривода сцепления. Внутренняя пружина рабочего цилиндра постоянно поджимает (через его толкатель и вилку выключения сцепления) подшипник выключения сцепления к лепесткам диафрагменной пружины кожуха.

Подшипник выключения сцепления.

Установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке. Подшипник не требует обслуживания и смазки. Его заменяют в случае усиления шума при выключении сцепления.

Устройство привода сцепления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Педаль сцепления.

Подвешена на оси в кронштейне педального узла. Для возврата педали в исходное положение служит оттяжная пружина. Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра гидропривода сцепления.

Главный цилиндр сцепления.

Закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла. Главный цилиндр соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.

Видео о том, как прокачать сцепление на автомобиле

Когда и зачем прокачивать сцепление Во-первых, рабочую жидкость желательно менять хотя бы раз в три года в зависимости от возраста авто — чем старше, тем чаще. Надеваем на штуцер шланг, второй конец его опускается в сосуд.

Разводной ключ, маленький газовый ключ или в крайнем случае рожковый ключ на Помощник для такой работы просто необходим!

Делать это нужно во время замены жидкости в тормозной системе , так как они питаются с одного бачка. В-третьих, если был произведён ремонт или замена узлов сцепления, связанный с разгерметизацией системы. Как прокачать сцепление на Шевроле Лачетти Для выполнения работы потребуются: Для этого наносим на резьбу WD и немного ждём.

Потом ключ на 19 мм одеваем где показано стрелкой, а ключ на 10 мм одеваем на головку штуцера обведено овалом и, удерживая пластмассу ключом, АККУРАТНО откручиваем штуцер. Второй конец трубки опускаем в ёмкость с небольшим количеством тормозной жидкости. Просим помощника несколько раз медленно выжать педаль сцепления и после последнего нажатия удерживать педаль в нажатом положении.

Медленно откручиваем прокачной штуцер, чтобы жидкость начала выходить из трубки, помощник при этом продолжает нажимать на педаль. После того как тормозная жидкость перестанет выходить из трубки, заворачиваем штуцер. Повторяем эти действия, пока не прекратится выход тормозной жидкости с пузырьками воздуха из прокачного штуцера или если Вы меняете жидкость — не будет выходить новая жидкость, Вы её определите по цвету , после чего окончательно затягиваем штуцер.

В процессе внимательно следите за уровнем жидкости в бачке и вовремя её доливайте! Как только штуцер поддался, затягиваем его.

Надеваем на штуцер шланг, второй конец его опускается в сосуд. Там должно быть немного тормозной жидкости.

Помощник раза 4—5 активно выжимает педаль сцепления и держит её в нажатом положении. В этот момент мы отпускаем штуцер до полуоборота, жидкость с воздушными пузырьками спускается в ёмкость.

Контролируем уровень в бачке! Помощник снова пару раз нажимает на педаль и снова держит её.

Отпускаем штуцер и ждём, пока жидкость с воздухом не уйдёт в ёмкость. Повторяем процедуру несколько раз до тех пор, пока из шланга не пойдёт чистая жидкость абсолютно без воздуха. По завершении работы, снимаем шланг со штуцера, нежно затягиваем его до упора и надеваем защитную крышку.

Доливаем жидкость до максимального уровня при необходимости.

Циклы Может потребоваться несколько циклов. Как правило, воздух уходит из системы за 4—5 циклов прокачки.

Если же, несмотря на длительную прокачку, воздух продолжает выходить вместе с новой жидкостью, проверяем всю систему на герметичность. Если не удалось найти явные места потёков, вполне возможно, что негерметичность возникла в рабочем тормозном цилиндре, а это уже совсем другая история, которая связана с демонтажем коробки передач.

Следите за уровнем жидкости в бачке и солнечных всем дорог!

Источник

Как проверить свободный ход на Патриоте

Проверять свободный ход штока в системе сцепления отечественного внедорожника осуществить можно, прибегнув к инструкции ниже:

На штоке присутствует так называемая оттяжная пружина, ее и следует снять. Для этого потребуется отсоединить крепление, которым вилка крепится к пружине, а затем отсоединить пружину от цилиндра.
На данном этапе проверки вам потребуется линейка, с ее помощью необходимо замерить свободный текущий ход штока. Дабы измерение было корректным, линейку следует разместить правильно. Следом рукой надо нажать непременно до упора на вилку и параллельно с этим поставить на линейке соответствующую метку. После отпускаем вилку и делаем еще одну отметку. Если измеренное расстояние, которое является свободным ходом, превысило норму в 1-3мм, тогда непременно требуется регулировка.

Когда вам удалось выявить свободный ход штока в непосредственно системе сцепления авто, то требуется всего лишь регулировка, а не как многие считают, замена главного цилиндра.

Как удлинить шток рабочего цилиндра сцепления уаз буханка

Уазоводы помогите! Суть такова-Рабочий цилиндр сцепления не толкает шток на положенные 17 мм 12-14 и баста. Поменял рабочий цилиндр-без изменений. Поменял главный-без изменений. Медную трубку выровнял чтоб возможный воздух не задерживался. Гидрошланг поменял. вилка новая Вроде все возможные грабли убрал. Качать пробовал и по камасутре и насосом в бачок.Ничего не помогает Сейчас говна много лепят, то что новое поставил еще не говорит о том что работает. Так что убрал одни старые «грабли», а поставил другие новые. При мне мужик цельный день с вутом на буханке мучался, старый плохо работает, поставил новый тот вообще никакой. Поставил обратно старье так и ездиет. Увы этот гандонизьм кончится наверняка не скоро. Единственный выход переходить на запчасти от иномарок. Гемор но зато наверняка.

Единственный выход переходить на запчасти от иномарок. Гемор но зато наверняка.

Вероятно придется, какбы не хотелось

В принципе 12-14 мм достаточно для полного выжима. Когда то то ж маялся, хотел положенное выжать, не вышло, забил и через некоторое время само встало:D Да кстати, а регулировать шток на ГЦС пробовал? т.е. ход поршня увеличить. Износ рычага смотрел который толкает через палец энтот шток? там со временем овал образуется и возможен разрыв, ну и лишний люфт ворует ход

Увы, не хватает.Граница, когда вкл. передача уже заставляет крутится подшипник выжимного. Шток выдвинут.А вот износ посмотрю с утра обязательно. Сегодня уже темно.Спасибо.

Вероятно придется, какбы не хотелось

Я имел ввиду агрегаты ниссан-тойота целиком если что:D Жаль только в сервисах мало кто за это берется. Спрос есть, а предложение отсутствует как таковое. Если дизеля на уаз кое где устанавливают, то бензомоторы не берутся. В своем городе вообще нинашел ни единого предложения.

2мм, далее посмотри в бачок — когда резко отпускаешь педаль сцепления там должен бить небольшой фантанчик, если этого не происходит значит жидкость в гцс не перепускается и надо регулировать шток на гцс. затем еще раз прокачать сцепление. на цилиндрах заглени под защитные манжеты, нет ли там жидкости?

[QUOTE=Темнила; Да кстати, а регулировать шток на ГЦС пробовал? т.е. ход поршня увеличить. Износ рычага смотрел который толкает через палец энтот шток? там со временем овал образуется и возможен разрыв, ну и лишний люфт ворует ход

шток ГЦС вывернут до предела, а вот износ глянул-износ есть. Овал превратил в круг с помощью сверла и вставил подходящий кусочек трубки. в результате рабочий шток выскочил до 14 мм(или 15). Но уже душа спокойней.

aleksey71 шланг проверил -в норме

Сократ38 из перечисленного нашел люфт коленвала, но не критический. А вот ГЦС и РЦС хоть и новые но ктоих знает. ]критический износ педального узла -а вот тутака я маленько переделал- отделил педаль от вала, просверлил новое отверстие под штифт тем самым приподнял педаль. Ход стад больше положенного и педаль чуть выше (переборщил малость). Но неудобств не вызывает.В результате ход штока 17 мм. (угадал). Не знаю как отразится это в будущем.

sanek34rus отрегулируй шток на рабочем цс, для этого сними пружину и сделай свободный ход штока

Добрый день. На Уаз 452, двиг 402, установил педальный узел от Хендай портер, соответственно ГЦС от Портера, РЦС от Волги не регулируемый, ход штока всего 9мм, воздуха нету, на ГЦС шток вывернут на максимум. Посоветуйте куда копать? менять РЦС на какой? или ГЦС?

Сам нарыл небольшую информацию: Диаметр ГЦС портера 15,9мм, диаметр РЦС газель 24мм, далее по формулам вычисляем ход РЦС (при ходе ГЦС 30мм)=13мм. Родной РЦС от портера диаметр 19,05мм. Думаю мне надо менять РЦС?
