Какая ширина ворот для камаза?

Разработка проекта и разметка участка

Работу следует начать с разработки проекта. Для этого создается или используется уже готовый план участка с указанием размещения всех объектов, а также насаждений. На данном этапе выбираются все материалы, так как этот момент отражается в проекте. Примером назовем то, что при выборе кирпича ширина кладки составить 12 см.

При создании проекта учитывается следующая информация:

Глубина промерзания грунта.
Уровень залегания грунтовых вод.
Тип грунта.

Проект должен содержать следующую информацию:

Чертежи, отражающие планировку сооружения.
Чертежи участка.
Схемы основных конструктивных элементов, к примеру, крепление стропил.
Пояснительную записку, в которой указывается тип выбранных материалов и другие моменты.
Информацию о том, сколько и какого материала потребуется для выполнения монтажных работ.

При желании можно скачать проект из интернета или заказать его разработку у специализированной фирмы. Что касается особенностей смотровой ямы, то указываются ее размеры, тип используемого материала при изоляции и отделке, метод подвода коммуникаций и другие моменты. Стоит помнить о том, что только при хорошем подготовленном проекте можно рассчитывать на то, что сооружение будет обладать высокими эксплуатационными качествами.

Назначение рулевой тяги на Шевроле Нива

Рулевая тяги – это деталь рулевого управления, которая обеспечивает передачу усилия от руля к поворотным кулакам, за счет чего в итоге происходит вращение колес. Тяга представляет собой стальную трубку, на концах которой находится резьбовое соединение и рулевой наконечник. Резьбовая конструкция обеспечивает соединение короткого и длинного наконечников. Наконечники еще имеют название шарниры. Они предназначены для того, чтобы была возможность свободного перемещения подвижных деталей в конструкции рулевого управления.

Неисправности рулевых тяг Нивы Шевроле

Рулевой механизм – это довольно капризная конструкция, которая требует диагностирования ежегодно, особенно такого автомобиля, как Нива Шевроле. Ведь, как известно, Шнива предназначена для преодоления особо суровых дорожных и бездорожных покрытий.

Первым признаком неисправности рулевого механизма является повышенный люфт. Это может свидетельствовать о неисправности рулевых тяг, наступившей вследствие предельного износа шарниров. В таком случае для исправления положения можно поступить двумя способами:

Провести реставрацию рулевых тяг, заменив изношенные механизмы (шарниры).
Осуществить замену механизма целиком.

Как провести ремонт стартера на ваз 2110

Перед тем как начинать ремонт стартера, его необходимо снять с автомобиля и провести проверку его работоспособности.

Сначала откручивают гайку, и аккуратно снимают провод и после этого можно будет снять втягивающее реле, и здесь уже ничего мешать не будет. После этого опять выкручивают гайки, чтобы снять стяжные шпильки, которые крепят статор, и затем его можно будет снять от передней крышки.
Затем можно убрать удалить планетарные шестеренки, которые находятся на редукторе и его снимают со стартера. Но шестеренок может быть разное количество, три или четыре. Если их 4, то необходимо в самом начале снять центральную, и после этого все остальные легко снимутся. Не стоит забывать, что их тоже нужно тщательно осмотреть, чтобы не было зазоров, ржавчины, иначе их
нужно будет заменить.
Если говорить про втягивающее реле, то на нем располагаются несколько болтов, и при необходимости снятия их нужно открутить, и далее с особой аккуратностью его снимают со стартера. Конечно, проводят проверку, ее можно провести путем подсоединения к тяговому реле омметра, но перед этим нужно полностью утопить якорь. При этой проверке, если устройство будет показывать ноль, то реле исправно, и причина поломки не в нем.
После этого используя молоток и ключ, аккуратно сбивается ограничительное кольцо, но под него нужно что-нибудь подложить, чтобы не произошла деформация. Затем отверткой снимают стопорное кольцо и еще одно ограничительное, которое отвечает за ход вала. Таким образом, разбирается весь привод и необходимо проверить все детали на износ, если что-то не так, что их нужно заменить.
Затем при помощи отвертки поддевается передняя крышка со статора, и если там есть шестеренка, то ее тоже снимают.
И на завершительном этапе необходимо открутить два болта с крышки статора и ее снять. И вот тут открывается вид на щеточный узел стартера, но чтобы их достать нужно убрать переднюю опору и упорную шайбу, но тут есть специальные магниты. Разжав их можно будет вытащить якорь из статора, после этого проводят осмотр коллектора и обмотки, здесь не должно быть деформаций и прогоревших частей. Если все эти повреждения есть, то якорь лучше всего поменять на новый, а если все нормально, то можно просто почистить. Это можно сделать при помощи шлифовальной бумаги или водой с моющими средствами. После этого якорь просушивают и при помощи сжатого воздуха, чтобы убрать остатки загрязнения и воду.
Немного стоит рассказать о щетках устройства для них здесь предусмотрен специальный щеткодержатель. Он должен быть без видимых повреждений, если их нет, то можно собирать обратно, а если есть то лучше провести замену.

Теперь можно приступать к сборке устройства, но перед этим следует промазать все детали устройства смазкой, а привод лучше всего полностью окунуть в моторное масло. Но после этого необходимо чтобы масло стекло, проверить все детали на вращение. Если снимались щетки, и они менялись, обратно их вставляют при помощи специальной оправки. Но если ее нет, то можно поступить другим образом в устройстве есть два винта и именно здесь нужно закрепить щетки, а после якорь смазать маслом и все четыре щетки поставить на место. Но тут не нужно устанавливать специальные пружины под щетки, и затем надевают на коллектор якоря, и вот только после этого устанавливаются пружины щеток. И теперь можно проводить установку остальных деталей стартера в обратном порядке.

Параллелограмм или ножницы

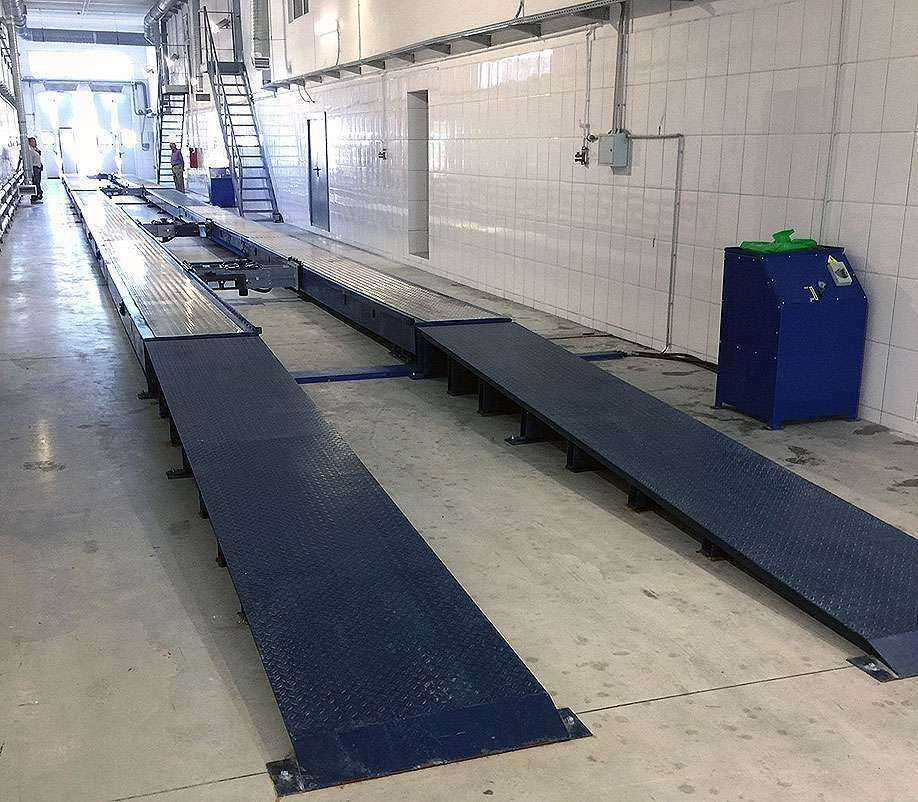

Гидравлические подъемники могут быть ножничными или параллелограммными. Конструкция ножничных подъемников ограничивает пространство рабочей зоны. Инструментальная тележка, трансмиссионная стойка, напольный подъемник, емкость для сбора или раздачи масла – все это оборудование может располагаться только в основном проходе. При работе на ножничном подъемнике слесарь-ремонтник вынужден входить в рабочую зону только с торцов подъемника, в результате теряется время, падает производительность.

Параллелограммные гидравлические подъемники лишены этого недостатка, их конструкция позволяет обеспечить максимально удобный доступ к автомобилю персоналу и оборудованию, так как отсутствует ножничный механизм под платформами.

В конструкции параллелограммных подъемников нет скользящих ползунов, как на ножничных подъемниках, что делает их более надежными и долговечными. В настоящее время работают подъемники данной конструкции со сроком эксплуатации более 40 лет. Благодаря гидравлической синхронизации, на новой модели подъемников Челябинского завода автосервисного оборудования удалось убрать поперечные балки между правой и левой платформами, мешающие перемещению персонала и вспомогательного оборудования. Это обеспечило превосходный доступ, например, к напольным подъемникам, трансмиссионной стойке или к емкости для замены масла. Надежная гидравлическая синхронизация правой и левой платформ производится независимо от распределения нагрузки на них.

По требованию заказчика параллелограммные подъемники 12Г272М1, 24Г272М1, 36Г272М1, 48Г272М1, 60Г272М1 Челябинского завода автосервисного оборудования могут быть грузоподъемностью 12, 24, 36, 48 и 60 тонн и длиной от 5 до 24 метров. Монтаж может быть произведен одним из двух способов. Первый – если не готов пол. В этом случае установку лучше провести с помощью закладной установочной рамы, поставляемой заводом вместе с подъемником. Рама вывешивается по уровню на регулировочных болтах и вспомогательных швеллерах, заливается бетоном. Если же пол готов (армированный бетон М 150 и маркой выше, толщиной не менее 150 мм), то установка на него подъемника производится при помощи анкерных болтов. Вначале подъемник выставляется по уровню при помощи регулировочных пластин, при этом металлические связи между опорами останутся над бетоном. По месту сверлятся отверстия под анкерные болты. Затем подъемник крепится анкерами к полу.

Оптимальное с функциональной точки зрения решение – параллелограммный платформенный гидравлический подъемник. На нем можно выполнять все виды ремонтных работ и технического обслуживания, выполняемых на других видах подъемников и смотровых канавах.

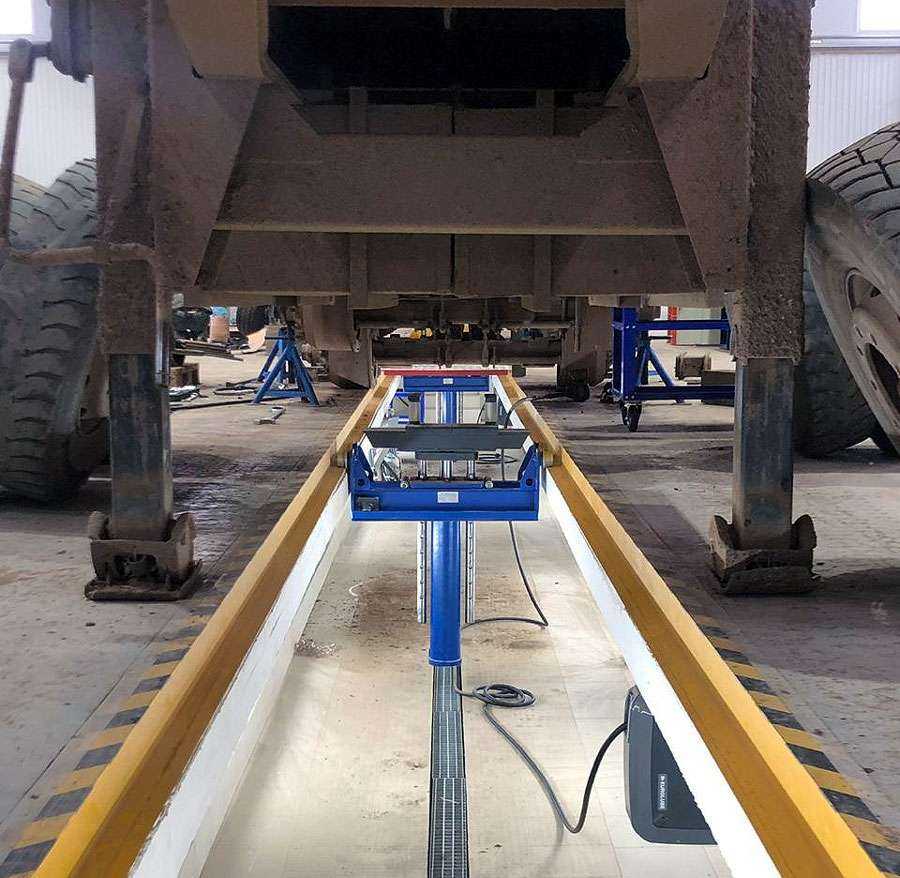

Канава или подъемник?

Для ремонта грузовых автомобилей на станциях технического обслуживания и ремонта обычно применяют смотровые канавы и следующие виды оборудования:

передвижные колонны;
электромеханические платформенные подъемники;
ножничные и параллелограммные гидравлические подъемники.

На первый взгляд, строительство смотровой канавы значительно дешевле, чем приобретение подъемника. Однако построить удобную и безопасную для работы канаву в соответствии со всеми СНиПами – дело довольно сложное и дорогостоящее. Строительство требует тщательного проектирования и постоянного контроля на всех этапах работ: земляных, арматурных и бетонных, а также при установке опалубки, устройству гидро- и теплоизоляции и др.

В результате стоимость строительства сопоставима со стоимостью платформенного подъемника, но для оснащения канавы требуется дополнительное оборудование для удаления из канавы ГСМ, вентиляции и т. д. Для большинства работ по техническому обслуживанию и ремонту грузовых автомобилей, канавы должны быть оборудованы канавными подъемниками П114Е-10, П114Е-10-1, П114Е-16, П114Е-16-1, передвигаемыми по направляющим, или напольными подъемниками, П114Е-10-2, П114Е-16-2, передвигаемыми по полу канавы. Эти подъемники имеют большой ход штока гидроцилиндра (750 мм), что позволяет проводить ремонт и замену рессор, пневмоподушек, тормозных колодок, колес, мостов, редукторов и т. д. Только оборудованная подъемниками смотровая канава становится полноценным рабочим местом для ремонта и обслуживания грузовых автомобилей и автобусов.

Таким образом, смотровая канава – достаточно дорогое капитальное сооружение и вкладываться в его постройку и оснащение стоит лишь в том случае, если есть уверенность, что сервис будет работать в данном конкретном помещении еще долгие годы. Иначе, строить канаву невыгодно – ее ведь, в отличие от подъемника, не возьмешь с собой при переезде. При ошибке в проектировании, а также при изменении планирования рабочего пространства, например, вследствие установки дополнительного оборудования или изменения технологии ремонта, стоимость переноса подъемника несопоставима со стоимостью переустройства смотровой канавы.

При работе в канавах основное рабочее место слесаря-ремонтника расположено ниже уровня пола, что значительно ухудшает условия его труда. При открывании ворот СТО холодный воздух устремляется в канаву, на стенках конденсируется влага, становится сыро и холодно. В таких условиях рабочий персонал вынужден находиться всю смену. Содержание канавы в чистоте сопряжено с дополнительными трудозатратами и материальными расходами для предприятия.

Каково строение генератора изнутри

В качестве нее можно использовать отрезок трубы подходящего размера. Чтобы открыть блок, необходимо снять крышку, выдавливая ее наверх.

Для проведения проверки регулятора подсоединяем к щеткам вольтметр или контрольную лампу. Для зарядки аккумулятора и нормальной работы электрооборудования, напряжение должно быть 13,8 — 14,2 Вольта.

Установка генератора на место фиксируется гайкой на 17 и нижним болтом на

Пришлось покупать ещё один реле-регулятор, после чего заряд вернулся к нормальным значениям. На стенде Диагностика на стенде проводится на сервисе, а при наличии всего необходимого возможна и в домашних условиях. F2 10A Электродвигатели стеклоочистителя. Сигнализатор включения габаритных огней.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

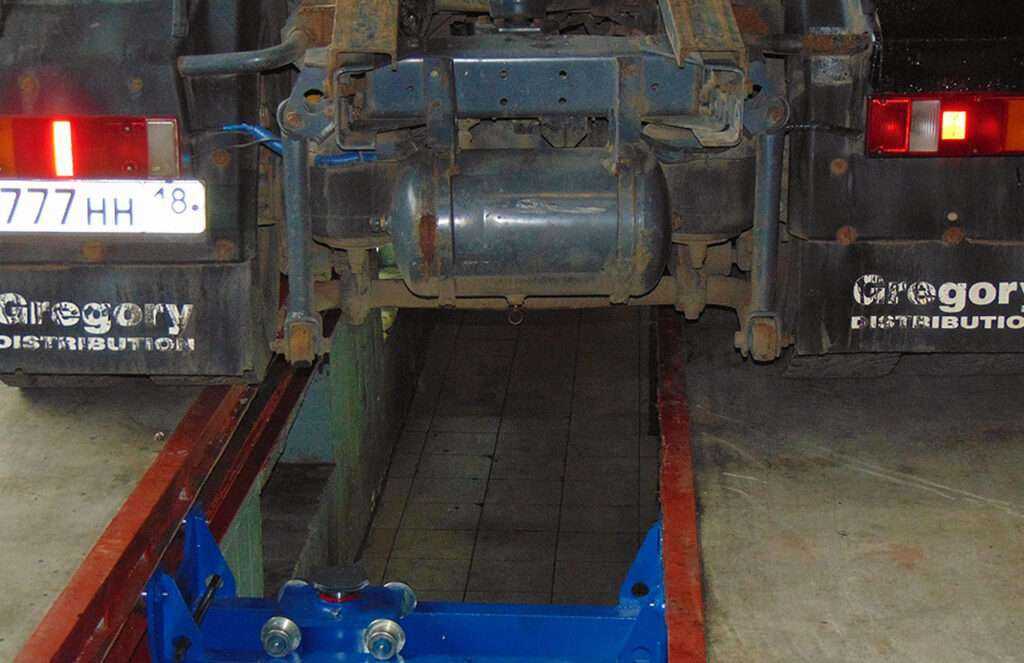

Особенности обустройства смотровой ямы

У подобной конструкции гаража есть несколько особенностей:

Проводить создание смотровой ямы нельзя при условии высокого размещения грунтовых вод. Это связано с тем, что даже при качественной изоляции стенки начнут сыреть, будут появляться сырость, через некоторое время может накопится вода.
Основание должно иметь высокую прочность для того, чтобы выдерживать смещение грунта и воздействие тяжелого автомобиля.

Альтернативной конструкцией может стать эстакада. Однако загнать автомобиль на эстакаду достаточно сложно, при этом придется сделать сооружение более высоким.

Основные размеры смотровых ям следующие:

Ширина – показатель, который напрямую зависит от габаритов автомобилей, а точнее колесной базы. Оптимальная ширина составляет менее половины колесной базы легкового транспортного средства, но так, чтобы можно было легко повернуться и менять инструменты. Делать слишком широкую смотровую яму не следует.
Глубина – еще один важный показатель. Как правило, смотровую яму делают высотой на 10-15 сантиметров выше роста человека. Этот показатель глубины оптимальный, позволяет легко проводить работы. Однако стоит учитывать, что слишком глубокая яма может создать трудности при выполнении осмотра или ремонта транспортного средства.
Длина определяет то, насколько удобна будет смотровая яма. Если она слишком короткая, то придется для полного осмотра транспортного средства ставить его сначала передом, а после задом. Как правило, показатель длины ограничивается размерами гаража. Для того чтобы сделать конструкцию более комфортной ее делают длиннее автомобиля на 1 метр. Размеры также определяются с учетом того, что нужно сделать лестницу.

На СТО довольно часто проводится обслуживание самых различных марок и типов транспортных средств, поэтому делаю конструкцию шириной 1000, высотой 1800 и длиной 5500 мм.

Снятие и разборка стартера ВАЗ (Lada) Kalina 1117 2004 — 2013

Инструменты:

Гаечный ключ рожковый 10 мм
Гаечный ключ рожковый 13 мм
Вороток под торцевую насадку
Насадка на вороток 13 мм
Насадка на вороток 15 мм
Гаечный ключ накидной прямой 8 мм
Отвертка крестовая средняя
Отвертка плоская малая (2 шт.)
Молоток большой
Тиски
Омметр
Пассатижи
Раздвижные пассатижи
Выколотка из мягкого металла

Детали и расходники:

Деревянный брусок
Смазка ШРУС-4
Металлическая пластина (2 шт.)
Мелкая наждачная бумага

Снятие стартера

Примечание:

Работу удобнее проводить на смотровой канаве или эстакаде.

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимаем воздушный фильтр.

3. Отсоединяем провод управления тяговым реле.

4. Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи.

5. Снимаем наконечник провода.

6. Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

7. Снимаем стартер.

8. Устанавливаем стартер в обратной последовательности.

Разборка стартера

Примечание:

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выполнить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

1. Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

2. Крестообразной отверткой отворачиваем два винта крепления тягового реле.

3. Снимаем тяговое реле.

4. Вынимаем из передней крышки пружину и якорь тягового реле. Ключом «на 8» отворачиваем два стяжных болта.

5. Разъединяем корпус и переднюю крышку.

6. Вынимаем из корпуса якорь со щеткодержателем и задней крышкой.

7. Крестообразной отверткой отворачиваем два винта.

8. Снимаем заднюю крышку.

9. В гнезде подшипника задней крышки установлена волнистая пружинная шайба. Снимаем щеткодержатель.

10. Снимаем изолированные щетки со щеткодержателя.

11. Снимаем крышку планетарного редуктора.

12. Вынимаем три сателлита планетарного редуктора привода.

13. Снимаем резиновую заглушку.

14. Нажимая пальцем на торец вала привода. Вынимаем привод в сборе из передней крышки.

15. Двумя отвертками разжимаем проушину опоры и снимаем рычаг привода.

16. Опираем торцевую поверхность коронной шестерни в деревянный брусок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессовываем ограничительное кольцо.

17. Поддеваем отверткой запорное кольцо и снимаем его.

18. Снимаем ограничительное кольцо хода шестерни привода. Снимаем обгонную муфту с шестерней привода в сборе.

19. Отверткой сдвигаем из проточки вала стопорное кольцо и снимаем его.

20. Снимаем шайбу.

21. Снимаем с вала привода коронную шестерню планетарного редуктора.

22. Вставляем две металлические пластины между подшипником и коллектором якоря и опираем их на губки тисков, нанося удары молотком, через выколотку из мягкого металла в торец вала, спрессовываем подшипник.

23. Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.

Задиры и наволакивание материала подшипника скольжения на шейку вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

Омметром проверяем замыкание обмотки якоря на его сердечник. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

При износе щеток меняем щеткодержатель в сборе.

24. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в статор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие. Для этого, отгинаем четыре фиксатора держателя пружины.

25. Вынимаем пружину.

26. После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы держателей пружин.

27. Устанавливаем заднюю крышку и крепим к ней щеткодержатель.

28. На шестерни планетарного редуктора наносим смазку ШРУС-4.

29. Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.

30. При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами и опускаем корпус на заднюю крышку.

В статье не хватает:

Качественных фото ремонта
Фото деталей и расходников
Фото инструмента

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

Существует несколько нормативных документов, описывающих оснащение смотровых ям для обслуживания автомашин. В основном они касаются устройства схем вентиляции и освещения на крупных станциях техобслуживания. Вот они:

ГОСТ 12.1.005–88 «Общие санитарные и гигиенические требования к воздуху рабочей зоны»;ВСН 01–89 «Предприятия по обслуживанию автомобилей»;ОНТП-01-91 «Нормы технологического проектирования предприятий автотранспорта»;МГСН 5.01–94 «Стоянки легковых автомобилей»;ТКП 45–3.02–241–2011 «Станции техобслуживания транспортных средств».Эти нормы и правила строения будут полезны тем, кто хочет зарегистрировать гараж с технической ямой для ведения авторемонтного бизнеса.

Остальным автовладельцам эти нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно.

Ширина смотровой ямы зависит от размеров вашей колесной пары. Просто измерьте расстояние между внутренними сторонами шин и вычтите по 20 см с каждого конца. Учтите, что в будущем вы можете захотеть поменять автомобиль или организовать свое дело. Тогда при закладке ширины смотровой ямы в гараже полезно будет ориентироваться на средние значения. Промежуток 75-80 см подходит для большинства легковых моделей, даже микролитражек.

Длина ремонтной ниши должна быть равна самой машине плюс еще один метр, чтобы туда можно было спускаться, когда сверху стоит транспорт. Если площадь гаража позволяет, лучше оборудовать углубление с запасом, для вашего же собственного комфорта. При достаточной длине траншеи спуск вниз можно организовать по стационарной крепкой лестнице, а не по приставной. Яму можно сделать и Г-образной. Тогда в коротком отрезке будут располагаться ступеньки. Это усложнит процесс построения опалубки и на заливку уйдет больше бетона, но зато работать будет удобнее.

Причем расположение ниши может быть как вдоль, так и поперек хода. В последнем случае пригодятся мостки для переезда через траншею. Чтобы собрать их, а также настил, используйте доски толщиной не менее 40 мм.

А вот глубина смотровой ямы в гараже зависит прежде всего от роста хозяина. Для удобства движения при ремонте зазор между поверхностью и днищем автомобиля нужен в пределах 25-30 см. Наименьшая высота смотровой ямы — это рост владельца плюс 10-15 см. В процессе рытья котлована лучше выкопать его чуть больше, чем заложено планом. Трудно заранее сказать, какой слой гидроизоляции понадобится на полу. В заглубленной траншее всегда можно поднять настил на нужную высоту. Если глубина смотровой ямы окажется недостаточной, придется ходить полусогнувшись.

размеры смотровой ямы в гараже

Это «чистые» размеры смотровой ямы в гараже, то есть параметры уже готового сооружения. К ним еще надо добавить припуски для установки гидро- и теплоизоляции, глиняного замка и отделочного слоя. Чтобы не запутаться с этими прибавками, рекомендуем составить чертеж смотровой ямы в гараже.

Примите во внимание, что грунт на стенках будет иметь определенный уклон, но размеры смотровой ямы нужно выдерживать так, чтобы работать было комфортно. При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе

И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе

При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе.

Для доставки свежего воздуха в смотровую яму под землей прокладывают гибкую трубу. Ее конец должен выходить на поверхность на 20 см.

Приложения №4 к “Общесоюзным нормам технологического проектирования предприятий автомобильного транспорта” ОНТП 01-91 утвержденным концерном “Росавтотранс” 07 августа 1991 г.

Устройства и сооружения для осмотра автомобилей

20. Для обеспечения доступа к агрегатам, узлам и деталям, расположенным снизу подвижного состава, в процессе выполнения работ ТО и ТР преимущественно должны использоваться напольные механизированные устройства (гидравлические и электрические подъемники, передвижные стойки, опрокидыватели и т.п.). В отдельных случаях в соответствии с требования технологического процесса допускается устройство осмотровых канав .

21. Размеры осмотровых канав должны проектироваться с учетом следующих требований :

- - длина рабочей зоны осмотровой канавы должна быть не менее габаритной длины подвижного состава;
  - ширина осмотровой канавы должна устанавливаться, исходя из размеров колеи подвижного состава с учетом устройства наружных или внутренних реборд;
  - глубина осмотровой канавы должна обеспечивать свободный доступ к агрегатам, узлам и деталям, расположенным снизу подвижного состава и составляет:
    - для легковых автомобилей и автобусов особо малого класса – 1,3-1,5 м
    - для грузовых автомобилей и автобусов – 1,1-1,2 м
    - для внедорожных автомобилей-самосвалов – 0,5-0,7 м.
  - На въездной части осмотровой канавы следует предусматривать рассекатель высотой 0,15-0,20 м.

22. Проездные осмотровые канавы, располагаемые параллельно друг другу, должны, как правило, объединяться тоннелями (подземными переходами), а тупиковые канавы – открытыми траншеями.

- - Высота от пола до низа покрытия тоннеля должна составлять не менее 2 м, ширина тоннеля – не менее 1 м.
  - Ширина траншеи принимается равной 1,2 м без размещения в оборудования и 2,0-2,2 м при размещении в ней оборудования.
  - Для входа в осмотровые канавы следует предусматривать лестницы шириной не менее 0,7 м в количестве:
  - для тупиковых осмотровых канав, объединенных траншеями – не менее одной на три канавы; для индивидуальных проездных осмотровых канав, объединенных тоннелями – не менее одной на четыре канавы;
  - для проездных осмотровых канав поточных линий – не менее двух на каждые поточные линии, расположенные с противоположных сторон (расстояние до ближайшего выхода должно быть не более 25 м;
  - для тупиковых осмотровых канав, не объединенных траншеями – по одной на каждую канаву.
  - Входы в осмотровые канавы не должны располагаться под автомобилями и на путях движения (за исключением постов для специальной обработки подвижного состава в соответствии СНиП 2.01.57-85) и маневрирования подвижного состава и иметь ограждение перилами высотой 0,9 м.

23. На тупиковых осмотровых канавах следует предусматривать устройство упоров для колес автомобилей.

Проблемы со стартером и их устранение

Если стартер не крутит, автомобиль не заводится, а тяговое реле характерно щелкает, то виновником часто является разряженная аккумуляторная батарея. Из-за недостаточного заряда АКБ при подаче напряжения на стартер его уровень в цепи падает, что и вызывает отключение тягового реле. Для устранения данной ситуации требуется подзарядить батарею.

Виновником щелчков реле может быть и окислившаяся клемма. Из-за этого напряжение в цепи нестабильно и существенно варьируется в зависимости от нагрузки. Для устранения проблем следует отшлифовать клеммное соединение, очистив окислы. Если повреждения существенны, то дефектный элемент подлежит замене.

Основные проблемы со стартером делятся на механические и электрические. Среди первых наиболее популярна неисправность бендикса. В процессе эксплуатации он изнашивается, что ведет к возникновению люфтов. Также возможны механические повреждения шестерни и муфты. При возникновении проблем с бендиксом, он подлежит замене, так как малоремонтопригоден.

Планетарный редуктор улучшил эксплуатационные характеристики стартера. При этом он внес дополнительную неисправность, характерную для узлов ВАЗ 2112. Смазка со временем загустевает это проявляется в вялом вращении коленчатого вала, что в конце концов может привести к тому, что авто перестанет заводится. Для решения проблемы следует разобрать узел, промыть шестерни редуктора и заполнить свежей смазкой планетарную передачу.

В электрической части наиболее подвержены износу щетки. Они истираются в месте контакта с коллектором. Недостаточная длина щеток приводит к нестабильному питанию обмоток якоря, что сказывается на невозможности нормально вращать коленчатый вал. Для устранения проблем, связанных с износом щеток, следует измерить их длину и если она не достигает 4 мм, заменить исчерпавшие ресурс элементы.

Через щетки и коллектор протекает большой ток. Он вызывает нагрев, который при неблагоприятных условиях приводит к термическим и механическим повреждениям. Небольшие дефекты можно устранить шлифовкой. Если же повреждения значительны, то вышедшие из строя элементы подлежат замене.

Также при диагностике якоря стартера следует проверить обмотки на межвитковое замыкание, обрыв или пробой на корпус. Это позволит выявить повреждения проводников или изоляции.

Проверка технического состояния передней подвески ГАЗ 31105

ПОЛЕЗНЫЙ СОВЕТ

При покачивании вывешенного переднего колеса трудно различить люфт в подшипниках ступиц и в шаровых шарнирах. Попросите помощника нажать на педаль тормоза, и если в этом случае ощутите люфт — неисправны шаровые шарниры.

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

На резиновых деталях подвески не допускаются:

– признаки старения резины;

– механические повреждения.

На резинометаллических шарнирах (сайлентблоках) не допускаются:

– признаки старения, трещины, одностороннее выпучивание резинового массива;

– отрыв резинового массива от арматуры. Дефектные детали замените.

ПРЕДУПРЕЖДЕНИЕ
Особое внимание обратите на механические повреждения (деформации, трещины и т.п.) элементов подвески, особенно рычагов.

Осмотрите следующие основные места снизу автомобиля:


1. Буфер сжатия.	2. Резинометаллические втулки верхнего рычага.


3. Чехлы шаровых шарниров.	4. Чехлы шаровых опор.

5. Резинометаллические втулки нижнего рычага.

ПРИМЕЧАНИЕ

Резинометаллические втулки рычагов подлежат замене:

– при невозможности дальнейшей регулировки развала колес (когда удалены все регулировочные прокладки);

– при разрывах и одностороннем «выпучивании» резинового массива.


6. Резиновые втулки нижних шарниров амортизаторов.	7. Резиновые массивы подушек штанги стабилизатора: на рычаге и…


8. …на лонжероне кузова.	9. Шаровые шарниры стоек стабилизатора (показана правая стойка, левая расположена симметрично).


10. Амортизаторы. Потеки амортизаторной жидкости и «потение» не допускаются.	11. Резиновые подушки верхних шарниров амортизаторов.

12. Для проверки шаровых шарниров и опор подставьте под нижний рычаг опору.

ПРЕДУПРЕЖДЕНИЕ
При работе на подъемнике соблюдайте осторожность: не уроните автомобиль, опуская его на опору.

13. Попросите помощника нажать на педаль тормоза и удерживать ее нажатой в течение проверки (для исключения влияния зазора в подшипниках ступицы). Короткими резкими движениями покачивайте колесо. Если ощущается зазор, замените шаровой шарнир.

14. Для проверки шаровых опор вставьте между нижним рычагом и поворотным кулаком монтажную лопатку и перемещайте ее свободный конец вверх и вниз. Если ощущается перемещение кулака относительно рычага, в опоре зазор, и ее необходимо заменить.

15. Повторите проверку для шарниров с противоположной стороны. Удалите опору из-под автомобиля.
