Принцип действия бесконтактной системы зажигания двигателя

Как проверить датчика Холла на работоспособность

Для проверки датчика можно собрать несложную схему, для которой, кроме самого датчика, понадобятся:

источник питания на нужное напряжение;
резистор сопротивлением около 1 кОм;
светодиод;
магнит.

Если светодиода нет, то вместо него (и токоограничивающего резистора) можно использовать мультиметр (цифровой или стрелочный) в режиме измерения напряжения.

К источнику питания особых требований не предъявляется – токи в схеме совсем небольшие. Его напряжение должно быть в пределах напряжения питания проверяемого датчика. Светодиод подключается анодом к плюсу источника напряжения, катодом к выходу проверяемого устройства, так как датчик обычно выполняется с открытым коллектором (но лучше проверить по даташиту).

Порядок проверки зависит от типа тестируемого устройства.

Чтобы проверить униполярный цифровой датчик, надо поднести к нему магнит одним полюсом. Светодиод должен загореться (отклониться стрелка стрелочного вольтметра или измениться скачком показания цифрового тестера). При удалении магнита на значительное расстояние схема должна прийти в исходное положение. Если датчик не сработал, надо перевернуть магнит другим полюсом и повторить процедуру. Если светодиод вспыхнул, значит, датчик исправен. Если успеха добиться не удалось ни в одном положении магнита, устройство к работе непригодно.
Биполярный цифровой датчик проверяется по похожей методике, только светодиод загорается при одном положении магнита, и не гаснет при удалении источника магнитного поля. На дальнейшие манипуляции тем же полюсом схема реагировать не должна. Если перевернуть магнит и поднести его к датчику в противоположной полярности, то светодиод должен погаснуть. Это говорит об исправности проверяемого устройства. Если схема работает не так, значит, датчик вышел из строя.
Омниполярный цифровой датчик Холла проверяется таким же образом, как и униполярный, но срабатывать магниточувствительное устройство должно при любом положении магнита.

Аналоговые датчики проверяются по той же методике, что и цифровые, но напряжение на выходе должно меняться не скачком, а плавно по мере возрастания магнитной силы (например, приближения постоянного магнита или увеличения тока в обмотке электромагнита).

С практической стороны интересен вопрос, как проверить датчик Холла, установленный в системе бесконтактного зажигания автомобиля. Для этого надо снять разъем с датчика и собрать указанную схему прямо на штырьках.

Здесь также светодиод можно заменить мультиметром. Проворачивая коленвал автомобиля вручную, можно наблюдать периодические вспышки LED или изменения выходного напряжения от нуля до приблизительно напряжения бортсети авто. Альтернативный способ проверки в гаражных условиях – временная замена устройства на заведомо исправный запасной датчик.

Датчик Холла нашел широкое применение в бытовой и промышленной технике. Проверить его на исправность несложно, если есть понимание принципа его работы.

Что такое герконовый датчик и где он применяется?

Что такое индуктивный бесконтактный датчик, его устройство и принцип работы

Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

Что такое компаратор напряжения и для чего он нужен

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Контактно-транзисторная система зажигания

Следующим поколением системы зажигания стала контактно-транзисторная, предполагающая установку в первичной цепи катушки транзисторного коммутатора. Он позволяет снизить силу тока в обмотке низкого напряжения, что повышает срок эксплуатации контактов.

С развитием электронных систем появились низковольтные или статические системы распределения зажиганием, то есть не подвижные. Это стало возможным благодаря коммутации высоковольтных катушек электронными блоками. Эта система полностью подстраивает момент искрообразования в зависимости от оборотов и нагрузки на двигатель. Существует несколько схем исполнения статического распределения. В первом варианте два цилиндра с моментом зажигания, смещённым на 360 гр. по коленчатому валу одновременно получают высокое напряжение от катушки зажигания. В этом случае в двух цилиндрах одновременно происходит искрообразование. Так как свечи соединены последовательно с вторичной обмоткой катушки зажигания, то искровой разряд на свечах будет являться одним и тем же разрядом в последовательно соединённых искровых промежутках, и протекать будет в одном направлении. Следовательно, если на одной свече из пары дуга искрового разряда направлена от центрального электрода к боковому, то на другой свече, наоборот, от бокового к центральному. В то же время энергия искры будет различна. Это связано со средой, в которой образовалась искра. Когда одна свеча зажигания находится в цилиндре, в котором происходит такт сжатия, другая находится в цилиндре, где происходит конец такта выпуска. На одну из свечей воздействует высокое давление, и она воспламеняет смесь, искра на другой свече проскакивает в холостую. Энергия искрового разряда, не воспламеняющего смесь, такая же, как суммарная потеря тока в искровых промежутках между ротором и боковыми контактами при высоковольтном распределении зажигания. Картина меняется на противоположную через один такт. При этом способе используется одна катушка в двухцилиндровом двигателе и две катушки в четырёх цилиндровом, работающие попарно 1 – 4 и 2 – 3 цилиндры. Управление катушками осуществляется двухканальным коммутатором по команде контроллера. Часто ключ управления катушками встраивают в контроллер.

Контактно-транзисторная система зажигания

За счет установки транзистора напряжение, поступающее на свечи, больше, чем в классической контактной системе на 30%. Зазор между электродами и, как следствие, длина искры при этом также больше, а значит возрастает и площадь контакта с топливовоздушной смесью, что способствует ее полному сгоранию. В контактно-транзисторной системе зажигания прерыватель воздействует не на катушку, а на коммутатор.

При повороте ключа через транзистор начинают проходить два типа токов:

управления;
основной ток первичной обмотки.

Когда контакты размыкаются, ток цепи управления исчезает, а транзистор запирается, препятствуя протеканию тока первичной обмотки. В этот момент магнитное поле формирует высокое напряжение на вторичной обмотке. Для ускорения запирания транзистора в контактной системе зажигания этого типа может устанавливаться импульсный трансформатор.

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

попаданием мусора или других посторонних предметов на корпус ДП;
произошел обрыв сигнального провода;
в разъем ДП попала вода;
сигнальный провод замкнулся с «массой» или бортовой сетью;
порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
повреждение проводов, подающих питание к ДП;
перепутана полярность напряжения, поступающего на датчик;
проблемы с высоковольтной цепью системы зажигания;
проблемы с блоком управления;
неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Окончательная проверка ДХ

Чтобы убедиться в работоспособности ДХ окончательно, следует провести диагностический прием. Однако существует несколько вариантов проверки, и каждый специалист пользуется либо своим любимым способом, либо тем, который наиболее эффективен и легок в конкретной ситуации.

Проверка датчика холла мультиметром

Статья в тему: Процедура замены и демонтажа моторчика печки на Рено Сандеро или Логан

Самым распространенным вариантом проверки является сравнение показаний тестера с заводскими. Другими словами, мультиметр подключается к выводам ДХ, и проверяются значения на приборе. Как правило, если показания при открытой шторке ДХ равны прибл. 0,4 В, датчик работает нормально.

Другой способ не менее популярен. Его чаще применяют автовладельцы, которые не возят с собой измерительных приборов. Этот способ дает наиболее точные показания. Надо заменить ДХ, установленный в машине, аналогичным регулятором. Если с новым датчиком автомобиль поведет себя нормально, двигатель не будет «зависать», значит, диагноз подтвердился – старый ДХ больше негоден.

Как сымитировать датчик холла

Некоторая часть экспертов рекомендует проводить диагностику ДХ с помощью имитатора. Такое устройство, часто изготовленное своими руками, подключается к системе зажигания. Если искра после этого подается нормально, а до этого ее не было – ДХ неисправен.

Чтобы легко заменить ДХ, необходимо лишь придерживаться нижеприведенной инструкции:

с трамблера вынуть крышку;
провернуть коленвал до совпадения метки шкива с меткой крышки грм;
обозначить положение ротора распределителя (бегунка);
демонтировать распределитель с помощью соответствующих инструментов;
снять штифт, крепящий положение маслоотражательной муфты (выбить удастся молотком, а вытянуть — пассатижами);
демонтировать и муфту, и шайбу;
снять вал из корпуса трамблера;
обесточить выводы ДХ;
открутить датчик, вытащить его через отверстие;
поставить новый, все собрать в обратной последовательности.

Виды и устройство датчиков Холла

Открытому ещё в позапрошлом веке эффекту нашлось практическое применение. На его основе строят датчики магнитного поля. Их достоинство состоит в том, что они не имеют подвижных и трущихся элементов (в отличие от герконов), поэтому их надежность намного выше. По принципу чувствительности промышленные датчики Холла делятся на:

униполярные (реагируют только на один магнитный полюс – северный или южный);
биполярные (включаются при воздействии магнитного поля одной полярности, выключаются при воздействии магнитного поля противоположной полярности);
омниполярные – реагируют на любые полюсы магнитов.

Разность потенциалов, создаваемая при воздействии магнитного поля на движущиеся заряды, составляет единицы, в лучшем случае десятки микровольт. Для практического применения этого мало, разность потенциалов надо усилить. Эти усилители встраивают прямо в корпус датчиков, и по типу усилителя устройства делятся на два класса.

Аналоговые. В них напряжение на выходе датчика пропорционально магнитному полю (зависит от силы магнита и расстояния от него). Построены на базе операционного усилителя и служат для измерения магнитных полей.
Цифровые. После усилителя установлен компаратор или триггер Шмитта. Напряжение на выходе при достижении магнитной индукции определенного порога скачком изменяется от нуля до высокого уровня (обычно до уровня напряжения питания). Такие датчики используют для построения магнитных реле или генераторов импульсов. Усиленный сигнал от пластины подается на пороговое устройство. При достижении установленного уровня датчик срабатывает. Уровень срабатывания можно настроить изменением расстояния от датчика до источника магнитного поля.

Устройство трамблера

Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:

вал;
подвижная контактная пластина;
подвижная контактная пластина;
конденсатор;
корпус.

Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.

Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.

Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.

Магнитоуправляемые микросхемы | Все своими руками

Ни когда не задумывался о принципе работы вентиляторов, применяемых в компьютерной и офисной технике. Но тут неожиданно сдох один из таких (Фото 1).

Пришлось произвести вскрытие (Фото 2). И здесь обнаружилась микросхема, управляемая магнитным полем – датчик Холла. Стал искать информацию о принципе работы таких вентиляторов и нашел в журнале «Радио» за 2001 год №12 стр. 33. Статья называется «Ремонт вентиляторов электронных устройств». В моем вентиляторе стояла другая микросхема (Фото 2 ,3). Эта микросхема имеет два инверсных относительно друг друга выхода, которые меняют свое состояние на противоположное при приближении магнита и восстанавливают свое состояние, когда магнит убирают. Так, как у меня этих вентиляторов бу много, я нашел в одном из них датчик Холла с тремя выводами (Фото 4). Эта микросхема работает немного по-другому. Изменить состояние выхода датчика можно изменением направления магнитного поля, т.е. при приближении магнита на выходе 2 микросхемы скачком появляется напряжение высокого уровня (логическая единица), при его удалении это напряжение остается, чтобы сбросить состояние выхода в «0» надо поднести магнит к датчику другим полюсом. Я провел небольшой эксперимент, взял магнит от устройства регулировки линейности строк телевизоров (Фото 5). Красной линией на фото показана нулевая плоскость между полюсами магнита. Краской помечен южный полюс магнита. Магнит закрепил гайками на шпильке, шпильку закрепил в патроне минидрели. Соединил соответствующим образом микросхему, к ее выходу подсоединил осциллограф. При приближении вращающегося магнита со скоростью 9000 обмин на экране осциллографа наблюдались четкие прямоугольные импульсы.

Достоинством таких микросхем, на мой взгляд, является еще и то, что изменяя напряжения питания этих микросхем их выход можно согласовывать с любым типом жесткой логики. На их основе можно сотворить датчики для различных устройств. Надо только подумать, информация к размышлению есть. До свидания. К.В.Ю.

Конструкция трамблера

Распределитель зажигания, или трамблер (что это такое, знает каждый автолюбитель), состоит из нескольких элементов. Во-первых, это металлический корпус. Изготовлен он из сплава алюминия, это благоприятно влияет на уровень защиты от помех. Во-вторых, ротор трамблера, который соединяется с бегунком и распределительным валом. В-третьих, сам бегунок, у которого имеются два контакта – внешний и внутренний (в центре). На внутренний подается высокое напряжение, с внешнего оно снимается и поступает на контакты в крышке трамблера. Между внутренним и внешним контактами находится сопротивление. Оно необходимо для поглощения помех. Внутри корпуса расположено несколько элементов – датчик Холла, вакуумный и центробежный регуляторы угла зажигания. Все эти элементы позволяют функционировать двигателю в нормальном режиме при любых условиях.

Преимущества и недостатки

Положительные стороны сенсоров, использующих в работе принцип Холла:

многофункциональность (датчики могут использоваться в различном измерительном оборудовании);
высокая надежность за счет снижения количества движущихся частей;
устойчивость к внешним воздействиям (на работу сенсоров может повлиять только толстый слой грязи);
невосприимчивость к вибрационным нагрузкам;
простота конструкции, не требующей обслуживания в процессе эксплуатации.

Основные недостатки сенсоров Холла:

необходимость близкой установки магнита и считывающего чипа (для увеличения зазора более 100 мм требуется мощное поле);
постоянное изменение потока, приводящее к нестабильному сигналу (проблема сглаживается использованием усилителей и фильтров);
зависимость показаний от температуры (при нагреве повышается чувствительность датчика).

Проверка работоспособности ДХ

В отличие от механических деталей автомобиля, неисправность которых зачастую определяется чисто визуально, с датчиком Холла такой фокус не проходит. Разумеется, если он подвергался ощутимому механическому воздействию (например, при ремонте трамблёра), то на его пластиковом корпусе останутся следы ударов, и это будет веской причиной для проверки работоспособности датчика. Точно так же, как и при осмотре проводки и выявлении проблемных мест (оголения изоляции, подгорания контактов и т. д.).

Поводом для таких действий могут стать и другие появившиеся в работе силового агрегата симптомы:

он стал плохо заводиться;
нестабильно работать в режиме ХХ;
при работе двигателя на повышенных оборотах наблюдаются непредсказуемые провалы, проявляющиеся «дёрганьем» авто;
мотор может просто глохнуть в самый неподходящий момент.

Если вы не дружите с техникой и никогда ранее не работали с электроизмерительными приборами, лучше всего обратиться к специалистам ближайшего автосервиса, которые проверят датчик Холла с помощью осциллографа, позволяющего вывить самые незначительные отклонения в работе устройства.

Но в принципе проверку датчика Холла мультиметром можно осуществить и самостоятельно, причём существует несколько способов выполнения этой процедуры.

Разумеется, самый кардинальный из них – установить заведомо рабочий датчик и проверить его в работе. Конечно, этот метод применим при наличии хорошего друга, готового предоставить вам на некоторое время своё устройство. Но если такая возможность имеется, то это самый простой способ удостовериться в жизнеспособности ДХ.

Если таковых добровольцев найти не удалось, стоит попробовать другой способ, для которого нам потребуется тестер. На работающем моторе необходимо проверить напряжение на выходе датчике, которое должно находиться в диапазоне 0.5-11.0 В. Если это не так – при бор неисправен и подлежит ремонту или замене.

Наконец, проверить функционирование ДХ можно посредством использования так называемого метода имитации. Он заключается в отсоединении от датчика колодки, включения зажигания (без запуска мотора!) и соединении шестого и третьего выхода. Проскакивание искры будет свидетельствовать о том, что устройство работает не в штатном режиме, то есть неисправно.

Рассмотрим ещё один способ, как проверить датчик Холла, также не требующий наличия вольтметра/тестера:

подключаем свечу зажигания контактом к выводному проводу катушки зажигания;
резьбовую часть СЗ закорачиваем на массу;
выполняем демонтаж каретки вместе с датчиком Холла, затем подсоединяем разъем;
при включённом зажигании проводим любым металлическим предметом (гаечным ключом или отвёрткой) возле ДХ. Наличие искры на свечке говорит о том, что прибор исправен.

О несложном тестировании датчика мы уже говорили. Напомним, речь идёт о проверке наличия электропитания на устройстве, требующем соединения в одну электрическую цепь обычного светодиода и резистора номиналом 1-2 кОм. В этом случае датчик отключаем от штекерной коробки, присоединяя один конец собранной цепи в клемме №1, а второй – к 3-ей клемме с последующим включением зажигания. При наличии вольтметра достаточно было бы измерить напряжение на ножках прибора, но в нашем случае тестер отсутствует, поэтому загорание светодиода будет свидетельствовать о том, что с питающим напряжением всё в порядке

Но если светодиод не загорелся – это может означать, что мы просто перепутали полярность подключения (а это для полупроводниковых устройств важно). Меняем полярность и снова включаем зажигание. Если и в этом случае лампочка не подаёт признаков жизни – значит, продолжаем наш эксперимент

Если и в этом случае лампочка не подаёт признаков жизни – значит, продолжаем наш эксперимент.

Для этого оставляем первую клемму в таком же положении, а провод с третьего контакта перебрасываем на второй. Проворачиваем распредвал (например, стартером, хотя можно и вручную любым удобным способом) и наблюдаем, как на это реагирует наш светодиод. Если при включённом зажигании он моргает с высокой частотой – датчик Холла исправен и не нуждается в замене. В противном случае потребуется более тщательная диагностика прибора, выполняемая на осциллографе. Скорее всего, у вас такого измерительного прибора нет, поэтому остаётся либо показать датчик специалисту, либо не заморачиваться и сразу приобретать новый.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:

отключаем от трамблера трехпроводной штекер;
запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой

Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Тестирование осуществляем по следующему алгоритму:

Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Источник

Что это такое

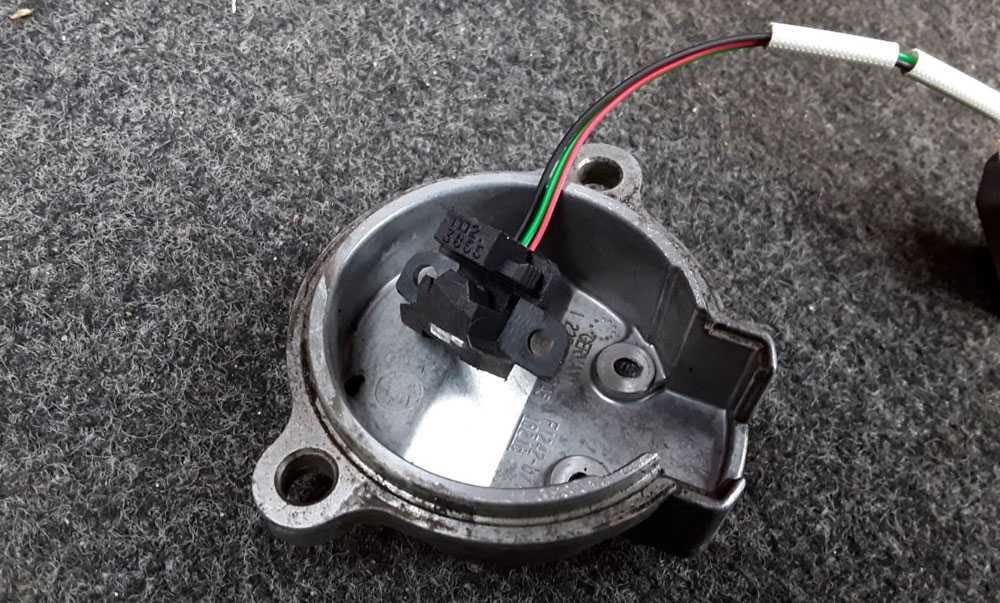

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

на Ниве от АвтоВАЗа;
ВАЗ 2109 (карбюратор и инжектор);
Фольксваген Пассат Б3;
Ауди 80;
Мазда 626;
Фольксваген Гольф 3 поколения;
Мазда 323;
ВАЗ 21099;
Фольксваген Бора;
Шевроле Нива;
Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

двигатель глохнет;
мотор вообще не хочет запускаться;
при работе на холостом ходу ощущаются перебои;
мотор на холостых оборотах работает с рывками;
при движении автомобиль дергается, когда обороты повышаются;
двигатель просто глохнет, когда вы едите по дороге;
автомобиль немного трясет;
его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ

Проверка

Проверить датчик можно не снимая генератора с двигателя и даже не зная где он находится. Нам нужно всего лишь найти разъем, которым датчик подключается к бортовой сети скутера и проверить — выдает ли датчик импульс или нет.

Заходим на правую сторону скутера, обследуем двигатель на предмет выхода из него толстого пучка проводов, двигаемся по проводам до разъема, которым он стыкуется с бортовой сетью — ищем в пучке бело-голубой провод идущий от двигателя и отключаем его от клеммы

Переводим тестер в режим измерения переменного тока на диапазон 2V или, если в вашем тестере есть такая возможность на 200mV. Одним щупом касаемся любой металлической части скутера или двигателя, другим щупом — провода датчика. Крутим двигатель стартером и смотрим на дисплей:

Если на дисплее забегали циферки значит датчик генерирует импульс и с ним все в порядке
Если на экране останутся нули значит датчик неисправен или оборвался провод

В диапазоне измерения 2V исправный датчик доложен выдать примерно такие значения

В диапазоне 200mV такие

Если датчик ничего не выдает — проверяем его на обрыв:

Переводим тестер в режим звуковой «прозвонки» — одним щупом касаемся массы, вторым — провода датчика: исправный датчик в режиме «прозвонки» должен выдать примерно такие значения
